Трансформаторы силовые тс-12-1, тс-14-2, тс-15-4, тс-18-1

Трансформатор силовой ТС-14-2

Малогабаритные трансформаторы питания типа ТС-14-2 с выходной мощностью до 15 Вт, применяются в
переносных телевизорах черно-белого изображения, марки «Шилялис-405Д. Трансформаторы
взаимозаменяемы с трансформаторами телевизоров марки «Шилялис-401Д и «Шилялис-402Д

Внешний вид, габаритные и установочные размеры трансформатора типа ТС-14-2 показаны на рис. 2.

Рисунок 2. Внешний вид трансформатора ТС-14-2.

Принципиальная электрическая схема трансформатора имеет две обмотки: первичную с отводом для
подключения сети напряжением 110, 117, 127, 220 и 237 В (1, 2, 3, 4, 5 и 6), и вторичную с
отводами 8 и 9. Вывод 7 — экранная обмотка и соединяется с корпусом.
Напряжение холостого хода вторичной обмотки 15-16 вольт.

Рисунок 3. Схема трансформатора ТС-14-2.

Моточные данные трансформаторов питания телевизоров, марки «Шилялис-405Д, и
телевизоров «Шилялис-401Д и «Шилялис-402Д, приведены ниже в таблице 1.

Таблица 1. Моточные данные трансформаторов ТС-14-2.

Телевизор	Обозначение	Сердечник	NN выводов	Число витков	Провод: марка и диаметр, мм
«Шилялис-401Д» «Шилялис-402Д»	ТС-14-2	УШ16х32	1-2 2-3 3-4 4-5 5-6 8-9	906 65 83 771 135 124	ПЭВ-1 0,18 ПЭВ-1 0,18 ПЭВ-1 0,18 ПЭВ-1 0,12 ПЭВ-1 0,12 ПЭВ-1 0,55
«Шилялис-405Д»	ТС-14-2	УШ16х32	1-2 2-3 3-4 4-5 5-6 8-9	906 57 91 771 140 135	ПЭВ-1 0,18  ПЭВ-1 0,18 ПЭВ-1 0,18 ПЭВ-1 0,115 ПЭВ-1 0,115 ПЭВ-1 0,55

Общие сведения

Трансформаторами напряжения, как правило, называют разновидность трансформаторов, которые предназначены не для передачи мощности, а для гальванического разделения высоковольтной стороны от низковольтной.

Такие трансформаторы предназначены для питания измерительных и управляющих приборов. На «высокой» стороне различных трансформаторов напряжения, естественно, напряжение  может быть разным, это и 6000, и 35000 вольт и даже много более, а вот на «низкой» стороне (на вторичной обмотке) оно не превышает 100 вольт.

Это очень удобно для унификации приборов управления. Если делать измерительные приборы и приборы управления, а это в основном реле, на высокое напряжение, то они, во-первых, будут очень большими, а во-вторых, очень опасными в обслуживании.

Коэффициент трансформации указан на самом трансформаторе и может выглядеть как К_u = 6000/100, либо просто 35000/100. Разделив одно число на другое, получим в первом случае этот коэффициент 60, во втором 350.

Данные трансформаторы бывают как «сухие», в которых в качестве изоляции используется электрокартон. Они применяются, обычно, для напряжений до 1000 вольт. Пример НОС-0,5. Где, Н означает напряжение, имеется ввиду трансформатор напряжения, О – однофазный, С – сухой, 0,5 – 500 вольт (0,5кВ). А так же масляные: НТМИ, НОМ, 3НОМ, НТМК, в которых масло играет роль, как изолятора, так и охладителя. И литые, если быть точным, то с литой изоляцией (3НОЛ – трехобмоточный трансформатор напряжения однофазный с литой изоляцией), в которых все обмотки и магнитопровод залиты эпоксидной смолой.

Справочные данные

Трансформаторы силовые, ТС (ТСА)-270, СТ-270, выпускались на разрезных, стержневых сердечниках О-образной формы, изготовленными из стальной ленты Э-320, сечением 25х50х120 мм, и применялись в ламповых (а позднее и лампово-полупроводниковых) цветных телевизорах моделей УЛПЦТ, УЛПЦТИ и так далее.Номинальная мощность трансформатора 270 ватт. Подключение первичной обмотки трансформаторов к сети 220 вольт, производится к выводам 1 и 1′, и при этом замыкаются между собой выводы 2 и 2′.Первичная обмотка у этих трансформаторов последних выпусков, может быть выполнена только на 220 вольт (отсутствует вывод 3).

Примечание: некоторые заводы-изготовители вносили небольшие изменения в конструкцию трансформаторов. Отображалось это в основном в схеме подключения первичной обмотки: отдельные виды трансформаторов предусматривали подключение к сети 127, 220, 237 за счет применения дополнительных обмоток.

Электрические параметры трансформаторов ТС(ТСА) -270

Тип трансформатора	Обмотки	Число витков	Марка и диаметр провода, мм	Сопротивл. пост. току, Ом	Напряжение, ном. В	Ток, ном. А
Номер	Выводы
ТС-270-1ТС-270-2СТ-270-1	II’IIII’IIIIII’IVIV’VV’VIVI’VIIVII’VIIIVIII’IXIX’	1-2-31′-2′-3’9-4-149′-4′-14’5-155′-15’6-166′-16’7-177′-17’8-188′-18’10-2010′-20’11-2111′-21’12-2212′-22′	275+43275+436+3156+31518318318318324724742428,58,59999	ПЭВ-1 0,85ПЭВ-1 0,85ПЭВ-1 0,5ПЭВ-1 0,5ПЭВ-1 0,31ПЭВ-1 0,31ПЭВ-1 0,31ПЭВ-1 0,31ПЭВ-1 0,2ПЭВ-1 0,2ПЭВ-1 0,91ПЭВ-1 0,91ПЭВ-1 0,75ПЭВ-1 0,75ПЭВ-1 1,12ПЭВ-1 1,122хПЭВ-1 0,852хПЭВ-1 0,85	1,7+0,31,7+0,30,1+150,1+155,25,25,25,235350,20,20,10,10,10,10,10,1	110+17110+172,2+1222,2+12271717171979716,516,53,33,33,33,33,43,4	1,251,250,40,40,20,20,20,20,070,071,851,850,90,92,12,12,952,95
ТСА-270-1ТСА-270-2	II’IIII’IIIIII’IVIV’VV’VIVI’VIIVII’VIIIVIII’IXIX’	1-2-31′-2′-3’9-4-149′-4′-14’5-155′-15’6-166′-16’7-177′-17’8-188′-18’10-2010′-20’11-2111′-21’12-2212′-22′	274+42274+426+3156+315182,5182,5182,5182,5250,5250,542428,58,59999	ПЭВА 1,16ПЭВА 1,16ПЭВА 0,67ПЭВА 0,67ПЭВ-1 0,35ПЭВ-1 0,35ПЭВ-1 0,35ПЭВ-1 0,35ПЭВ-1 0,21ПЭВ-1 0,21ПЭВА 1,16ПЭВА 1,16ПЭВА 0,93ПЭВА 0,93ПЭВА 1,16ПЭВА 1,162хПЭВА 1,162хПЭВА 1,16	1,2+0,21,2+0,20,1+120,1+124,84,84,84,835350,20,20,10,10,10,10,10,1	110+17110+172,2+1222,2+12271717171979716,516,53,33,33,33,33,43,4	1,251,250,40,40,20,20,20,20,070,071,851,850,90,92,12,12,952,95

* — Напряжения даны для полу-обмоток (напр 5-15). Напряжение всей обмотки 5-5′ равно 5-15+15′-5′.

Могут быть варианты трансформаторов ТС-270,  обмотки которых  4-4′ и 9-9′ выполнены раздельно.

— Обмотка 4-4′ (4-14+14′-4) соответствует данным выше.

— Обмотка 9-9′ (9-19+19′-9′) содержит всего 6 (3+3) витков, соответственно полное номинальное напряжение всей обмотки равно 2,2 вольта.

Отличительные особенности силовых трансформаторов серии тс-80

Трансформаторы серии ТС в отличии от масляных обладают высокой пожароустойчивостью, пылеустойчивостью, не загрязняют окружающую среду, требуют малых затрат на обслуживание. Трансформаторы ТС классифицируют на два вида:

1. ТСЗ с изоляцией или Nomex: имеет компактный, небольшой размер, водоустойчив, безопасен. Часто такую аппаратуру применяют на огромных предприятиях, в промышленности и  жилых домах.
2. ТСЗГЛФ, ТСГЛ, ТСЗГЛ — они имеют литую изоляцию, содержащую в своем химическом составе геафолий.  Аппаратура, сделанная по такому принципу в процессе работы, издает меньше шума, чем аппаратура, построенная на масляных батареях. Данные модели  можно устанавливать в местах, где запрещены масляные трансформаторы. Например: в нефтеперерабатывающем цеху, пропаном заводе, фабрике по производству огнеопасных химикатов. ТСЗГЛФ, ТСГЛ, ТСЗГЛ не боится повышенной влажности и огнеопасных предприятий. Но все же перед сборкой и разборкой трансформаторов во избежание несчастных случаев, следует контролировать влажность воздуха и поддерживать его примерно до 90% к отношению окружающей среды.

Обмотки ТСЗГЛФ, ТСГЛ, ТСЗГЛ,  ТСЗ состоят из провода алюминия фирмы АППТСД, здесь присутствует комбинация полиамидно-стекловолокнистой изоляции.

Процесс работы заключается в явлении магнитной индукции. Переменный ток подается на первичную обмотку, в результате магнитопровод образует магнитный ток. Это происходит за счет замыкания, сцепления между обмотками индуцирования эдс. Сухие трансформаторы имеют воздушное охлаждение, легкодоступны на рынке и просты в использовании, в отличие от масляных они имеют выходное напряжение.

По силе мощности трансформаторы бывают: от 100 ватт до 200 000 кВА более 330 кв.

Броневые

Броневой трансформатор представляет собой стержень с обмоткой вокруг, которого располагается ярмо. Оно защищает стержень от повреждений окружающей среды. В большинстве случаев  в процессе создания трансформатора медная проволока, изолируется от стержня хлопчатобумажной тканью. ТС имеет одну катушку с обмоткой, служит для конструкций аппаратуры  малой и средней мощности. Недостатки: тяжело отремонтировать, дороговизна, трудность осмотра повреждений, долгая диагностика. Преимущество: имеет относительный меньший ток, толстого входа.

Стержневые

Такие трансформаторы малочувствительны к наводкам, так как между двумя катушками существует компенсация, в результате которой одна катушка передает эдс другой. Преимущества: легкое конструирование, простота изолирования и сборки обмотки, меньший риск появления коротких замыканий.

Трансформаторы на стержневых сердечниках ТС-160, ТСА-160-1, ТС-160-1, ТС-160-2, ТС-160-3, ТС-160-4.

Трансформаторы этой серии предназначались как для питания ламповой радио- и телеаппаратуры, так и для радиоаппаратуры, построенной на полупроводниковых приборах.
В первичной обмотке силовых трансформаторов типа ТС-160 сетевое напряжение 220 вольт подключено к клеммам 1 и 1 ‘, а клеммы 2 и 2′ замкнуты между собой’.
Для трансформаторов ТС-160-2 и ТС-160-4 клеммы 2 и 2 «уже структурно соединены между собой, а сеть подключена только к клеммам 1 и 1′

Трансформаторы силовые, ТС-160, ТСА-160-1, ТС-160-1.

Предназначен для использования в пускорегулирующих аппаратах, полупроводниковом теле- и радиоаппаратуре.
Трансформаторы по сути одинаковы и взаимозаменяемы. Они отличаются друг от друга лишь небольшой разницей в напряжениях некоторых вторичных обмоток. Трансформатор TCA отличается от трансформаторов TC только тем, что его обмотки выполнены из алюминиевой проволоки.
Первичная обмотка трансформаторов может состоять всего из двух секций по 110 вольт, то есть всего 220 вольт. Выводы сетевой обмотки в этом случае будут 1-3, вывод 2 отсутствует.
В этом случае к клеммам 1-1 ‘подключается сеть 220 вольт. Контакты 3-3 ‘соединены между собой.

Фигура 2.
Схема трансформатора ТС-160, ТС-160-1.

Таблица 2 Характеристики обмоток трансформаторов ТС-160, ТС-160-1.

Тип трансформатора	Ядро	Штифты NN	Количество кругов	Марка и диаметр проволоки, мм	Напряжение, ном. В	Текущий, нет. А
ТС-160*	PLR21x45	1-2 2-3 1′-2′ 2′-3′ 5-6 5′-6′ 7-8 7′-8′ 9-10 9′-10′ 11–12 11′-12′	414 64 414 64 129 129 253 253 27 27 26 26	PEL 0,69 PEL 0,69 PEL 0,69 PEL 0,69 PEL 0,47 PEL 0,47 PEL 0,51 PEL 0,51 PEL 1.35 PEL 1.35 PEL 0,41 PEL 0,41	110 17 110 17 31 год 31 год 64 64 6.5 6.5 6.4 6.4	0,75 0,75 0,75 0,75 0,4 0,4 0,5 0,5 3.5 3.5 0,3 0,3
ТС-160-1 ТСА-160-1	PLR21x45	1-2 2-3 1′-2′ 2′-3′ 5-6 5′-6′ 7-8 7′-8′ 9-10 9′-10′ 11–12 11′-12′	414 64 414 64 158 158 250 250 26 26 26 26	PEL 0,69 PEL 0,69 PEL 0,69 PEL 0,69 PEL 0,47 PEL 0,47 PEL 0,51 PEL 0,51 PEL 1.35 PEL 1.35 PEL 0,57 PEL 0,57	110 17 110 17 39 39 61 61 6.4 6.4 6.4 6.4	0,75 0,75 0,75 0,75 0,4 0,4 0,5 0,5 3.5 3.5 0,35 0,35

* — Номера клемм трансформатора TS-160 соответствуют номерам выдавленных клемм на каркасах трансформатора.

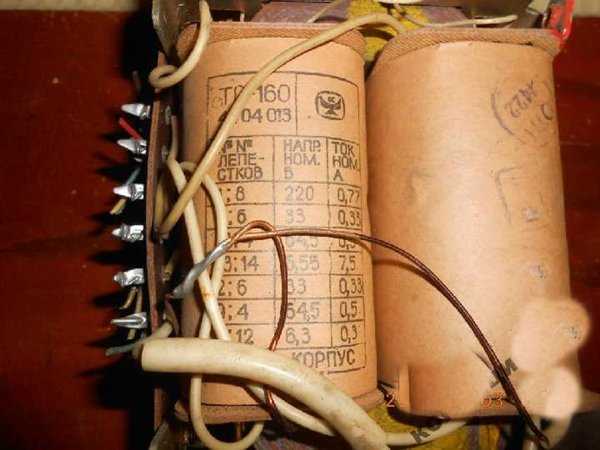

Трансформаторы ТС-160 могут иметь боковую контактную пластину с собственной нумерацией от 1 до 14. Нумерация клемм на контактной пластине будет следующей:
1-11-8 — Первичная обмотка (сеть 1-8 Вольт 220), 11 — середина этой первичной обмотки (110 + 110);
2-6-3 — 33 + 33 вольта (6 — середина этой обмотки);
9-4-10 — 64,5 + 64,5 вольт (4 — середина этой обмотки);
5-12 — лампа накаливания 6,3 В. 0,3А;
13-14 — нить накала от 6,4 до 7,5 А (две обмотки 9-10 и 9′-10 ‘соединены параллельно).

Трансформатор силовой, ТС-160-2.

Трансформатор ТС-160-2, предназначен для питания полупроводниковой радиоаппаратуры.
Сердечник трансформатора разъемный типа ПЛ из полосы стали Э-320 сечением 20х40х50.
Напряжение сети 220 вольт на первичной обмотке трансформатора, подключенной к клеммам 1 и 1′.
Внешний вид трансформатора ТС-160-2 показан на рисунке 3, схема трансформатора — на рисунке 4, а данные обмоток и электрические характеристики — в таблице 3.

Рисунок 3.
Внешний вид трансформатора ТС-160-2.

Рисунок 4. Схема трансформатора ТС-160-2.

Таблица 3 Характеристики обмоток трансформатора ТС-160-2.

Тип трансформатора	Ядро	Штифты NN	Количество кругов	Марка и диаметр проволоки, мм	Напряжение, ном. В	Текущий, нет. А
ТС-160-2	PL20x45	1-2 1′-2′ 3-4 3′-4′ 5-6 5′-6′ 7-8 7′-8′ 9-10 9′-10′	414 414 42 42 68 68 75 75 210 210	ПЭВ-1 0,69 ПЭВ-1 0,69 ПЭВ-1 0,95 ПЭВ-1 0,95 ПЭВ-1 0,63 ПЭВ-1 0,63 ПЭВ-1 0,95 ПЭВ-1 0,95 ПЭВ-1 0,37 ПЭВ-1 0,37	110 110 10,5 10,5 17,5 17,5 19 19 54 54	0,65 0,65 1,8 1,8 0,6 0,6 1,8 1,8 0,25 0,25

Трансформатор силовой, ТС-160-3.

Силовой трансформатор ТС-160-3 аналогичен трансформатору ТС-150-1 и может быть заменен. Первичная обмотка трансформатора может иметь два исполнения, это на 127 и 220 вольт, как на схеме, показанной на рисунке 6, и только на 220 вольт — это трансформатор не имеет обмоток Ib и Ib ‘и выводов 3 и 3’.
Внешний вид трансформатора ТС-160-3 показан на рисунке 5, схема трансформатора — на рисунке 6, а данные обмоток и электрические характеристики — в таблице 4.

Таблица 4. Данные обмоток трансформаторов ТС-160.

Тип трансформатора	Ядро	Штифты NN	Количество кругов	Марка и диаметр проволоки, мм	Напряжение, ном. В	Текущий, нет. А
ТС-160-3	PLR21x45	1-2 2-3 1′-2′ 2′-3′ 4-5 4-6 4-7 4′-5′ 4′-6′ 4′-7′	362 56 362 56 27 36 46 27 36 46	ПЭВ-1 0,56 ПЭВ-1 0,56 ПЭВ-1 0,56 ПЭВ-1 0,56 ПЭВ-1 1,55 ПЭВ-1 1,55 ПЭВ-1 1,55 ПЭВ-1 1,55 ПЭВ-1 1,55 ПЭВ-1 1,55	110 17 110 17 7.0 9,5 13.0 7.0 9,5 13.0	0,65 0,65 0,65 0,65 6.0 6.0 6.0 6.0 6.0 6.0

Примеры схем блоков питания

Ламповый мини трансивер

Источник питания большой мощности

Чтобы трансформатор послужил долгие годы, нужно избегать вибраций, тряски. Хранить в сухом теплом помещении. Проводить демонтаж во взрывоопасных местах, при температуре более25 градусов нельзя, в противном случае трансформатор может взорваться.

В процессе хранения нужно исключить близкое расположение  электронной техники, батарей, кондиционеров. Правильная эксплуатация послужит долгой работоспособности аппаратуры. По схемам решить задачу по конструированию трансформатора с заданными функциями довольно просто.

Трансформатор силовой ТС-12-1.

Трансформатор силовой с номинальной мощностью 12 ватт, предназначался для блоков питания
полупроводниковой аппаратуры.
Напряжение входное 220/127 вольт, частота сети 50Гц.
Выходное напряжение вторичной обмотки (ХХ) 17 вольт. Ток номинальной нагрузки 0,7А.
Габаритные размеры 53х54х50мм.
Он выполнен на сердечнике УШ 14х24.
Первичная обмотка содержит выводы для подключения сети 220 и 127 В (выводы 3, 4 и 5). Вторичная обмотка
намотана первой (выводы 1 и 2). Возможно отсутствие отвода на 127 вольт и другое расположение обмоток
(вторичная сверху).
Внешний вид и схема трансформатора изображены ниже на рисунке 1.

Рисунок 1. Внешний вид и схема трансформатора ТС-12-1.

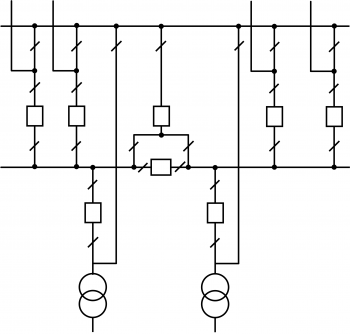

Типовые схемы РУ ПС 35-750 кВ

Типовые схемы РУ ПС 35-750 кВ

Номер типовой схемы	Наименование схемы	Схема	Напряжение, кВ	Сторона подстанции	Количество присоединяяемых линий	Дополнительные условия
1	Блок (линия-трансформатор) с разъединителем		35-220	ВН	1	Тупиковые ПС, питаемые линией без ответвлений Охват трансформатора линейной защитой со стороны питающего конца или передача телеотключающего импульса
3Н	Блок (линия-трансформатор) с выключателем		35-500	ВН	1	Тупиковые и ответвительные ПС
4Н	Два блока с выключателями и неавтоматической перемычкой со стороны линий		35-500	ВН	2	Тупиковые и ответвительные ПС
5Н	Мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий		35-220	ВН	2	Проходные ПС при необходимости сохранения в работе трансформаторов при повреждении на ВЛ
5АН	Мостик с выключателями в цепях трансформаторов и ремонтной перемычкой со стороны трансформаторов		35-220	ВН	2	Проходные ПС при необходимости сохранения транзита при повреждении в трансформаторе
6	Заход — Выход		110-220	ВН	2	Проходные ПС Начальные этап более сложной схемы
6Н	Треугольник		110-750	ВН	2	Для однотрансформаторных ПС 110-220 кВ Для ПС 330-750 кВ как начальный этап более сложных схем
7	Четырёхугольник		110-750	ВН	2	Альтернатива схемам «мостика» для ПС 110-220 кВ Начальный этап более сложных схем для ПС 330-750 кВ
8	Шестиугольник		110-330	ВН	4	Для узловых ПС
9	Одна секционированная система шин		35-220	ВНСННН	3 и более	Количесво радиальных ВЛ не более одной на секцию
9Н	Одна секционированная система шин с подключением трансформаторов через развилку из двух выключателей		110-220	ВНСН	3 и более	То же, что и для 9, но при повышенных требованиях к сохранению в работе трансформаторов
9АН	Одна секционированная система шин с подключением ответственных присоединений через «полуторную» цепочку		110-220	ВНСН	3 и более	То же, что и для 9, но при повышенных требованиях к сохранению в работе трансформаторов и особо ответственных ВЛ
12	Одна рабочая секционированная и обходная система шин		110-220	ВНСН	3 и более	Количество радиальных ВЛ не более одной на секцию Недопустимость отключения присоединений при плановом ремонте выключателей При наличии устройств для плавки гололёда
12Н	Одна рабочая секционированная и обходная система шин с подключением трансформаторов через развилку из двух выключателей		110-220	ВНСН	3 и более	То же. что и для 12, но при повышенных требованиях к сохранению в работе трансформаторов
13	Две несекционированные системы шин		110-220	ВНСН	3 и более	При невыполнении условий для выполнения схемы 12
13Н	Две рабочие и обходная системы шин		110-220	ВНСН	3 и более	То же, что и для 13, но при недопустимости отключения присоединений при плановом ремонте выключателей При наличии устройств для плавки гололёда
14	Две секционированные системы шин и обходная		110-220	СН	Более 13	То же, что и для 13Н мощных узловых ПС
15	Трансформаторы — шины с присоединением линий через два выключателя		330-750	ВНСН	330-500 кВ — 4750 кВ — 3	Отсутствие перспективы увеличения количества ВЛ
16	Трансформаторы — шины c полуторным присоединением линии		220-750	ВНСН	5-6	—
17	Полуторная схема		220-750	ВНСН	6 и более	—

Примечание. Количество присоединений равно количеству линий плюс два трансформатора (за исключением схем 1, 3Н, 6 и 6Н, предусматривающих установку одного трансформатора).

Намоточные данные

Обе катушки одинаковые, номера выводов отличаются только знаком «», что означает, что провода находятся на второй катушке. Выводы «4» и «4» подключены к экрану. Данные обертывания следующие.

Трансформатор ТС 160

• Между выводами 1 и 2 (на второй обмотке они дополнительно обозначены апострофом) 414 витков провода в изоляции с краской диаметром 0,68 миллиметра.
• 2-3 предназначены для 127 вольт (точнее для компенсации разницы: 110 + 110 = 220), при параллельном соединении двух обмоток плюс 17 дает только 127 В. Марка и диаметр одинаковые.
• Пятый и шестой контакты дают 31, это основные напряжения для узлов схемы, обслуживающих усилители низкой частоты.
• Девять и десять: лампы накаливания. Стандартно — 6,3 В. 3,5 ампера более чем достаточно.
• 11-12: Эти обмотки развязаны от более мощных ламп, предназначенных для питания. В стандартных схемах ими запутывались только узлы с транзисторами.

Трансформатор ТС — 160-2

он аналогичен ТС-160, но в нем нет первичных клапанов на 17 В. Он рассчитан на работу только с напряжением 220 В. Кроме того, для намотки уже используется не провод ПЭЛ, а ПЭВ. В остальном функции аналогичны. Экраны подключаются к терминалу — «0».

ТС — 160-3

TS — 160-3 все еще имеет катушку 17 В в первичной обмотке. Вторичные обмотки соединены между собой и сделаны из проволоки той же толщины (1,54 мм). Избавить их от стресса на 2,5; 3,5 и 7 вольт при токе 6 А. Количество витков в них — 26, 27 и 250 соответственно.

ТС —160-4

он имеет больший диапазон напряжений. Разработан для компьютера. Первичная обмотка аналогична ТС-160-2. Вторичные обмотки следующие:

• Два по 36 витков на напряжение 9 В. В одном из них используется провод диаметром 0,6 мм и рассчитан на ток 0,85 А. Второй провод 1,8 мм на ток 7 А.
• 90 витков диаметром 0,19 на напряжение 24 В, ток 0,06 А.
• Конструктивно две обмотки соединены последовательно друг с другом на двух катушках по 75 витков ПЭВ 0,65 каждая. С них снимаю 38 вольт на 0,85 ампера.

ТСШ — 160

ТСШ — 160 собираются на сердечниках, состоящих из пластин в форме буквы «Ш». Первичные обмотки рассчитаны на 200 и 30 В. Трансформатор может работать в обычных сетях в экстремальных условиях.

с него можно снимать напряжения, необходимые для нагрева ламп (3,2 ампера хватит на 10-20 таких деталей) и для анодных линий (133 В).

ТСШ — 170

аналог ТСШ-160. Немного отличаются токи и напряжения. Обмотка из менее совершенного провода ПЭЛ. Сердечник в форме «ш.

п / пн	Обозначение штифта	Количество кругов	Марка резьбы	Диаметр проволоки, мм	Рабочее напряжение, В	Ток, А
1.	«1» — «2»	200	PEL	0,58	110-112	0,60
2.	«2» — «3»	тридцать	-//-	0,58	17-19	0,60
3.	«4» — «5»	тридцать	-//-	0,58	17-19	0,60
4.	«5» — «6»	200	-//-	0,58	110-112	0,60
5.	«7» — «8»	139	-//-	0,47	74-80	0,40
6.	«9» — «10»	242	-//-	0,55	127–136	0,60
7.	«11» — «12»	12,5	-//-	1,25	6.3-6.5	3.20
восемь.	«7» — «7’»	12	-//-	0,51	6.3-5.5	0,30

ТСШ — 170-3

Он отличается от ТСШ-170 только тем, что здесь нет первичной обмотки на 17 вольт, то есть этот прибор можно подключать только к сети 220 вольт.

Трансформатор силовой ТС-15-4

Трансформатор силовой, с номинальной мощностью 15Вт предназначался для блоков питания полупроводниковой
аппаратуры. Напряжение входное 220В 50Гц, подаётся на выводы 1-2 (первичная обмотка).
Напряжение выходное обмотки II (выводы 5-6), 7+7 В при номинальном токе нагрузки 1,0 А.
Напряжение выходное обмотки III (выводы 7-8), 2,0 В при номинальном токе нагрузки 0,3 А.
Вывод 8 является общим (средней точкой обмотки II, и одним из выводов обмотки III.
Он выполнен на сердечнике Ш 16х24.
Внешний вид трансформатора и электрическая схема, изображены ниже на рисунках 4 и 5.

Рисунок 4. Внешний вид трансформатора ТС-15-4.

Рисунок 5. Электрическая схема трансформатора ТС-15-4.

Устройство трансформаторов напряжения

Как и все трансформаторы, как это было сказано выше, данный тип трансформаторов имеют как первичные обмотки (высоковольтные), так и вторичные (низковольтные). Различают однофазные и трехфазные трансформаторы напряжения.

В каждом из них имеется магнитопровод, к которому предъявляются довольно высокие требования. Дело в том, что чем больше рассеивание магнитного потока в таком трансформаторе, тем больше погрешность измерения. Кстати. В зависимости от погрешности различают трансформаторы по классу точности различаются (0,2; 0,5; 1; 3). Чем выше число, тем больше погрешность измерений.

К примеру, трансформатор с классом точности 0,2 может допустить погрешность не выше 0,2% от измеряемой величины напряжения, а, соответственно, класса точности 3 – не более 3%.

Обозначения на схемах и натуральное исполнение бывает сильно отличаются друг от друга.

Однофазный двухобмоточный трансформатор представлен на рисунке, так, как он выглядит на самом деле.

На схемах он обозначается как:

Обратите внимание, трансформатор понижающий, во вторичной обмотке меньше витков, чем в первичной, и это отражено визуально на схеме в данном случае, хотя это и не всегда делается. Кроме того, начала и концы обмоток обозначены на схеме и на самом трансформаторе

Первичные обмотки обозначаются большими (прописными) буквами AиX. Вторичные – малыми (строчными) буквами a и x.

Существуют и трехобмоточные однофазные трансформаторы, у которых две вторичных обмотки. Одна из которых является основной, а вторая дополнительной. Дополнительная обмотка служит для контроля изоляции и имеет аббревиатуру КИЗ. Маркировка выводов этой обмотки следующая а_д — начало обмотки, х_д — конец обмотки.

Трехфазные трансформаторы выпускаются с двумя типами магнитопроводов: трехстержневые и пятистержневые.

Начала и концы здесь обозначаются несколько по-другому. На первичных обмотках начала обозначаются буквами A, B иC согласно фазам к которым они будут подключаться, а концы буквами X,Y и Z. Вторичные обмотки, соответственно, малыми буквами a,b,cи x,y,z.

Магнитные потоки создаваемые катушками AX, BY, CZ компенсируют друг друга при нормальных условиях работы. Но вот в случае пробоя одной из фаз на землю в стержнях магнитопровода создается слишком большой дисбаланс и часть потока будет закольцовываться через воздух, что создает сильный нагрев трансформатора из-за повышения номинального тока в обмотках. Дополнительные стержни, как раз и призваны взять на себя образовавшиеся разбалансированные потоки и не допустить перегрева трансформатора. При этом в нем наматываются дополнительные обмотки, но об этом несколько позже.

Технические характеристики и намоточные данные

ТС 80

ТС 80 широко применяются в ремонте, в процессе конструирования ламповых радиоприёмников и телевизоров. Может функционировать в  пяти и шестиламповых радиоприемниках, при этом должно соблюдаться следующее равновесие: суммарный ток- 80в, анодное напряжение 290-310в.

Намоточные данные

Номер выводов	Число витков	Марка и диаметр проволоки	Напряжение	Ток
1а	368+57	ПЭВ-1 0.35	110+17	0.35
1б	57+368	ПЭВ-1 0.35	17+110	0.35
2	950+950	ПЭВ-1 0.18	275+275	1.0
3	24	ПЭВ-1 1.0	6.5	1.0
4	19	ПЭВ-1 1.0	6.5	1.0

ТС 80 1

Стержневой ТС 80-1 используется для энергоподачи (зарядки) бытовой радиотехники. Обмотки имеются на двух катушках, выполнены симметрично.

Намоточные данные

Сердечник	Нумерация выводов	Число витков	Диаметр и марка провода	Напряжение	Ток
ПЛМ22 *32	1-2-3	475+75	ПЭВ-1 0.49	110+17	0.35
1 _2_3	475+75	ПЭВ-1 0.49	110+17	0.35
4-5	33	ПЭВ-1 0.69	7.5	1.0
4_5	33	ПЭВ-1 0.69	7.5	1.0
6-6_	46+46	ПЭВ-1 0.69	19.5	1.0

ТС 80 2

Применяется для подзарядки электрорадиоаппаратуры, которая работает на основе полупроводниковых приборов. Обмотки симметричны, расположены на двух катушках. Отключается посредством выводов 1 и 2. Для данного действия необходимо поставить перемычку между выводами 1-2.

Намоточные данные

Сердечник	Нумерация выводов	Число витков	Марка и диаметр провода	Напряжение	Ток
ПЛМ 22*32	1-9+9_-1-2
10+10-2-3-	271+271	ПЭВ-1 0.51	127	0.35
13+13-3	201+201	ПЭВ-1 0.33	93	0.35
4-6-7-8	82+82+82	ПЭВ-1 0.55	36	0.5
4-6-7-8	82+82+82	ПЭВ-1 0.55	18+18+18	0.5

ТС 80 4

Как и остальные ТС 80 4 является силовым трансформатором, применяется для подзарядки радиоаппаратов и цветовых приемников. Медная проволока обмотана на двух катушках, симметрично. Вывод – 1, первичная обмотка используется для подключения  к сети. Для подключения к сети перемычку отодвигают к 2-2.

Следует добавить, что иногда следует проводить проверку силовых трансформаторов в целях безопасности.

Намоточные данные

Сердечник	Нумерация выводов	Число витков	Марка и диаметр провода	Напряжение	Ток
ПЛП22*32	1-2-3	475+75	ПЭВ-1 0.49	110+17	0.4
1-2-3	475+75	ПЭВ-1 0.49	110+17	0.4
4-5	55	ПЭВ-1 0.69	12.5	1.2
6-6	55	ПЭВ-1 0.69	12.5	1.2
8-8	125.5+125.5	ПЭВ-1 0.49	58.5	1.0

Данной документации на трансформатор нигде не обнаруживается, так как его производство было сильно ограничено.

ТС 80 6

Техническая характеристика трансформатора ТС 80 6 немного сложней вышеперечисленных устройств. ТС 80 6 используется для подзарядки радиоаппаратуры. Подключается к сети посредством переключения к выводу1-1, также эту комбинацию можно использовать для зарядки электродвигателя. Для прибавления мощности, можно третью катушку присоединить к первой.

Данные намотки

Сердечник	Нумерация выводов	Число витков	Марка и диаметр провода	Напряжение	Ток
ПЛМ 22*32	1-9+9-1-3	475+475	ПЭВ-1 0.5	220	0.35
11+11-3	55.5+55.5	ПЭВ-1 0.31	26	0.15
4-5	46	ПЭВ-1 0.8	10	2.0
4-5	46	ПЭВ-1 0.8	10	2.0
6-	51.5+51.5	ПЭВ-1 0.4	24	0.3

ТС 80 7

ТС 80 7 применяется для электропитания радиоаппаратуры. Играет роль звукоусилителя, широко применяется в акустической сфере: создании микрофонов, транзисторов, музыкальных колонок и т д. К сети подключается посредством примыкания выводов: 2-2 и 1-1.

Намоточные данные

Сердечник	Нумерация выводов	Число витков	Марка и диаметр провода	Напряжение	Ток
ПЛМ 22*32	1-2	475	ПЭВ-1 0.49	110	0.35
5-3-6	118+22	ПЭВ-1- 0.69	25+5.5	1.0
7-8	54	ПЭВ-1 0.39	11.2	0.21
7-8	54	ПЭВ-1 0.39	11.2	0.21
9-10	28	ПЭВ-1 0.44	6.0	0.3

ТС 80 7м

Мощность полная равна 80 ватт. Применяется в звукоосилительной аппаратуре. Подключение к сети такое же, что у ТС 80 7. Технически характеристике те же.

ТС 80 8

В структуре есть отличие в подключении первичной обмотке. 220вольт поочередно на первой катушке сигнал подается ко второму и третьему выводу; на второй катушке действуют выводы 2-3, с последующим закрытием цепи.

Намоточные данные

Сердечник	Нумерация выводов	Число витков	Марка и диаметр провода	Напряжение	Ток
ПЛМ22*32	1-2+2-1	198.5+198.5
3-5-	120-	ПЭВ-1 0.49	93	0.35
8+8-5-3	150.5+150.5	ПЭВ-1 0.49	127	0.35
6-	120	ПЭВ-1 0.69	28	1.3
12+13-11-	64.5+64.5	ПЭВ-1 0.69	28	1.3
11-	64.5+64.5	ПЭВ-1 0.49	5.0	0.5
