Схема подключения трансформатора ТСШ 170 к сети

Для правильного подключения трансформатора ТСШ 170 к сети, необходимо следовать определенной схеме подключения

Важно помнить, что неправильное подключение может привести к серьезным последствиям, включая потерю работы оборудования и повреждение самого трансформатора

Вот основная схема подключения трансформатора ТСШ 170 к сети:

1. Убедитесь, что питающая сеть имеет напряжение, соответствующее техническим характеристикам трансформатора ТСШ 170. Обычно это напряжение составляет 220 В.
2. Проверьте, что входной разъем трансформатора ТСШ 170 соответствует разъему вашей электрической сети. Если разъемы не совпадают, вам может потребоваться использовать переходник.
3. Вставьте вилку трансформатора в розетку сети. Убедитесь, что соединение кабеля с вилкой прочное и надежное.
4. Трансформатор должен быть включен в сеть, необходимо убедиться, что его индикатор включения горит.
5. Проверьте правильность подключения устройства, которое будет использоваться вместе с трансформатором ТСШ 170. Убедитесь, что все разъемы правильно подключены и соединены.

Следуя этой схеме, вы сможете правильно подключить трансформатор ТСШ 170 к сети и использовать его для своих нужд

Важно помнить о безопасности и соблюдать все предостережения и рекомендации, указанные в инструкции к трансформатору

Трансформаторы на стержневых сердечниках ТС-160, ТСА-160-1, ТС-160-1, ТС-160-2, ТС-160-3, ТС-160-4.

Трансформаторы этого ряда предназначались, как для питания ламповой теле-радио аппаратуры, так и для радио аппаратуры, выполненной на полупроводниковых приборах.
К первичной обмотке силовыех трансформаторов, типа ТС-160
, напряжение сети 220 вольт подключается к выводам 1 и 1″, при этом устанавливается замыкаются между собой выводы 2 и 2″.
У трансформаторов ТС-160-2 и ТС-160-4, выводы 2 и 2″ уже конструктивно соединены между собой, и сеть подключается только к выводам 1 и 1″

Трансформаторы силовые, ТС-160, ТСА-160-1, ТС-160-1.

Предназначались для применения в блоках питания ламповой, лампово-полупроводниковой теле-радио аппаратуры.
Трансформаторы в принципе одинаковы и взаимозаменяемые между собой. Отличаются друг от друга лишь незначительным отличием напряжений некоторых вторичных обмоток. Трансформатор ТСА, отличается от трансформаторов ТС, лишь тем, что у него обмотки выполнены алюминиевым проводом.

Первичная обмотка трансформаторов может состоять только из двух секций по 110 вольт, то есть только на 220 вольт. Выводы сетевой обмотки в этом случае будут 1-3, вывод 2 -отсутствует.
Сеть 220 вольт в этом случае подключается к выводам 1-1″. Выводы 3-3″ соединены между собой.

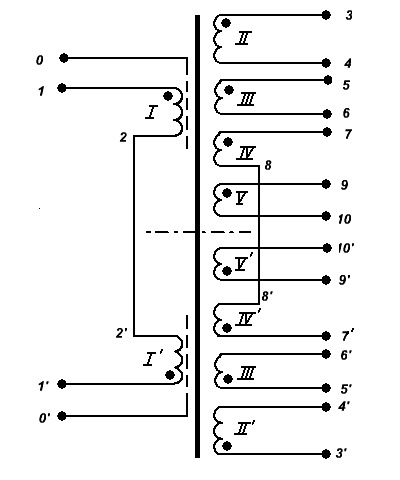

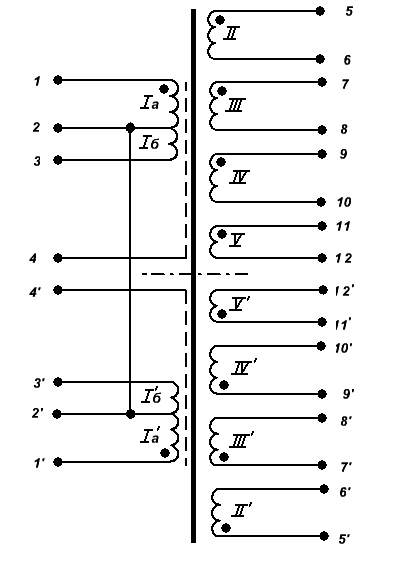

Рисунок 2.
Схема трансформатора ТС-160, ТС-160-1.

Таблица 2.
Моточные данные трансформаторов ТС-160, ТС-160-1.

Тип трансформатора	Сердечник	NN выводов	Число витков	Марка и диаметр провода, мм	Напряжение, ном. В	Ток, ном. А
		1-2 2-3 1″-2″ 2″-3″ 5-6 5″-6″ 7-8 7″-8″ 9-10 9″-10″ 11-12 11″-12″	414 64 414 64 129 129 253 253 27 27 26 26	ПЭЛ 0,69 ПЭЛ 0,69 ПЭЛ 0,69 ПЭЛ 0,69 ПЭЛ 0,47 ПЭЛ 0,47 ПЭЛ 0,51 ПЭЛ 0,51 ПЭЛ 1,35 ПЭЛ 1,35 ПЭЛ 0,41 ПЭЛ 0,41	110 17 110 17 31 31 64 64 6,5 6,5 6,4 6,4	0,75 0,75 0,75 0,75 0,4 0,4 0,5 0,5 3,5 3,5 0,3 0,3
		1-2 2-3 1″-2″ 2″-3″ 5-6 5″-6″ 7-8 7″-8″ 9-10 9″-10″ 11-12 11″-12″	414 64 414 64 158 158 250 250 26 26 26 26	ПЭЛ 0,69 ПЭЛ 0,69 ПЭЛ 0,69 ПЭЛ 0,69 ПЭЛ 0,47 ПЭЛ 0,47 ПЭЛ 0,51 ПЭЛ 0,51 ПЭЛ 1,35 ПЭЛ 1,35 ПЭЛ 0,57 ПЭЛ 0,57	110 17 110 17 39 39 61 61 6,4 6,4 6,4 6,4	0,75 0,75 0,75 0,75 0,4 0,4 0,5 0,5 3,5 3,5 0,35 0,35

Трансформатор силовой, ТС-160-2.

Трансформатор ТС-160-2, предназначен для питания полупроводниковой радио аппаратуры.
Внешний вид трансформатора ТС-160-2, изображён на рисунке 3, схема трансформатора изображена на рисунке 4, а моточные данные и электрические характеристики в таблице 3.

Рисунок 3.
Внешний вид трансформатора ТС-160-2.

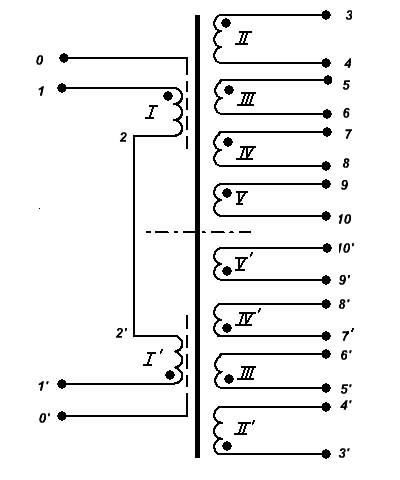

Рисунок 4.
Схема трансформатора ТС-160-2.

Таблица 3.
Моточные данные трансформатора ТС-160-2.

Тип трансформатора	Сердечник	NN выводов	Число витков	Марка и диаметр провода, мм	Напряжение, ном. В	Ток, ном. А
		1-2 1″-2″ 3-4 3″-4″ 5-6 5″-6″ 7-8 7″-8″ 9-10 9″-10″	414 414 42 42 68 68 75 75 210 210	ПЭВ-1 0,69 ПЭВ-1 0,69 ПЭВ-1 0,95 ПЭВ-1 0,95 ПЭВ-1 0,63 ПЭВ-1 0,63 ПЭВ-1 0,95 ПЭВ-1 0,95 ПЭВ-1 0,37 ПЭВ-1 0,37	110 110 10,5 10,5 17,5 17,5 19 19 54 54	0,65 0,65 1,8 1,8 0,6 0,6 1,8 1,8 0,25 0,25

Трансформатор силовой, ТС-160-3.

Трансформатор силовой, ТС-160-3, аналогичен и взаимозаменяем с трансформатором ТС-150-1. Первичная обмотка трансформатора может иметь два исполнения, это на 127 и 220 вольт, как на схеме, изображённой на рисунке 6, и только на 220 вольт, — это у трансформатора отсутствуют обмотки Iб и Iб» и выводы 3 и 3″.
Внешний вид трансформатора ТС-160-3 изображен на рисунке 5, схема трансформатора изображена на рисунке 6, а моточные данные и электрические характеристики в таблице 4.

Рисунок 5.
Внешний вид трансформатора ТС-160-3.

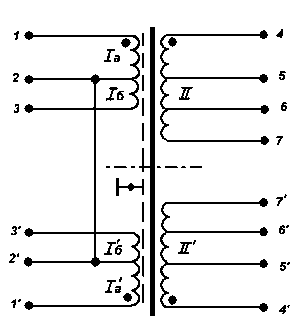

Рисунок 6.
Схема трансформатора ТС-160-3.

Таблица 4.
Моточные данные трансформаторов ТС-160.

Тип трансформатора	Сердечник	NN выводов	Число витков	Марка и диаметр провода, мм	Напряжение, ном. В	Ток, ном. А
		1-2 2-3 1″-2″ 2″-3″ 4-5 4-6 4-7 4″-5″ 4″-6″ 4″-7″	362 56 362 56 27 36 46 27 36 46	ПЭВ-1 0,56 ПЭВ-1 0,56 ПЭВ-1 0,56 ПЭВ-1 0,56 ПЭВ-1 1,55 ПЭВ-1 1,55 ПЭВ-1 1,55 ПЭВ-1 1,55 ПЭВ-1 1,55 ПЭВ-1 1,55	110 17 110 17 7,0 9,5 13,0 7,0 9,5 13,0	0,65 0,65 0,65 0,65 6,0 6,0 6,0 6,0 6,0 6,0

Трансформатор силовой, ТС-160-4.

Трансформатор специализированный, предназначен для питания полупроводниковой аппаратуры и аппаратуры, выполненной на микросхемах. Применялся для блоков питания ЭВМ.
Сердечник трансформатора разрезной, типа ПЛ, изготовлен из стальной ленты Э-320, сечением 20х40х50.
Напряжение сети 220 вольт к первичной обмотке трансформатора, подключается к выводам 1 и 1″.
Внешний вид трансформатора ТС-160-4, изображён на рисунке 7, схема трансформатора изображена на рисунке 8, а моточные данные и электрические характеристики в таблице 5.

Рисунок 7.
Внешний вид ТС-160-4.

Рисунок 8.
Схема трансформатора ТС-160-4.

Таблица 5.
Моточные данные трансформатора ТС-160-4.

Особенности конструкции

Трансформатор собран на броневом разрезном «О» образном сердечнике. Части магнитопровода стыкуются между собой с помощью металлической обоймы, на которой крепятся кронштейны для монтажа. Рассчитан для крепления к шасси телеприемника с помощью четырех винтов.

Трансформаторы с маркировкой ТСШ собираются на наборе пластин в виде буквы «Ш».

Обмотки располагаются на двух картонных полимерных катушках, которые полностью идентичны одна другой. На них наматываются парные первичные и вторичные обмотки. Дополнительная изоляция обеспечивается пропиткой лаком и обматыванием электротехнической бумагой.

Трансформаторы на стержневых сердечниках.

На стержневые трансформаторы ТС-160
напряжение сети 220 вольт подключается к выводам 1 и 1″, при этом устанавливается перемычка между выводами 2 и 2″.

Трансформатор ТС-160, ТС-160-1

Рисунок 2.
Схема трансформатора ТС-160, ТС-160-1.

Таблица 2.
Моточные данные трансформаторов ТС-160, ТС-160-1.

Тип трансформатора	Сердечник	NN выводов	Число витков	Марка и диаметр провода, мм	Напряжение, ном. В	Ток, ном. А
		1-22-31″-2″2″-3″5-65″-6″7-87″-8″9-109″-10″11-1211″-12″	414644146412912925325327272626	ПЭЛ 0,69ПЭЛ 0,69ПЭЛ 0,69ПЭЛ 0,69ПЭЛ 0,47ПЭЛ 0,47ПЭЛ 0,51ПЭЛ 0,51ПЭЛ 1,35ПЭЛ 1,35ПЭЛ 0,41ПЭЛ 0,41	1101711017313164646,56,56,46,4	0,650,650,650,650,40,40,50,53,53,50,250,25
		1-22-31″-2″2″-3″5-65″-6″7-87″-8″9-109″-10″11-1211″-12″	414644146415815825025026262626	ПЭЛ 0,69ПЭЛ 0,69ПЭЛ 0,69ПЭЛ 0,69ПЭЛ 0,47ПЭЛ 0,47ПЭЛ 0,51ПЭЛ 0,51ПЭЛ 1,35ПЭЛ 1,35ПЭЛ 0,57ПЭЛ 0,57	1101711017393961616,46,46,46,4	0,650,650,650,650,40,40,50,53,53,50,350,35

Трансформатор ТС-160-2

Трансформатор предназначен для питания полупроводниковой аппаратуры.Напряжение сети 220 вольт подключается к выводам 1 и 1″.Внешний вид трансформатора ТС-160-2 на рисунке 3.

Рисунок 3.
Внешний вид трансформатора ТС-160-2.

Рисунок 4.
Схема трансформатора ТС-160-2.

Таблица 3.
Моточные данные трансформатора ТС-160-2.

Тип трансформатора	Сердечник	NN выводов	Число витков	Марка и диаметр провода, мм	Напряжение, ном. В	Ток, ном. А
		1-21″-2″3-43″-4″5-65″-6″7-87″-8″9-109″-10″	414414424268687575210210	ПЭВ-1 0,69ПЭВ-1 0,69ПЭВ-1 0,95ПЭВ-1 0,95ПЭВ-1 0,63ПЭВ-1 0,63ПЭВ-1 0,95ПЭВ-1 0,95ПЭВ-1 0,37ПЭВ-1 0,37	11011010,510,517,517,519195454	0,650,651,81,80,60,61,81,80,250,25

Трансформатор ТС-160-3

Трансформатор ТС-160-3, аналогичен трансформатору ТС-150-1 и выпускается с двумя видами первичной обмотки, это на 127 и 220 вольт (схема на рисунке 6), и только на 220 вольт (отсутствуют обмотки Iб и Iб» и выводы 3 и 3″ первичной обмотки).Внешний вид трансформатора ТС-160-3 изображен на рисунке 5.

Рисунок 5.
Внешний вид трансформатора ТС-160-3.

Рисунок 6.
Схема трансформатора ТС-160-3.

Таблица 4.
Моточные данные трансформаторов ТС-160.

Тип трансформатора	Сердечник	NN выводов	Число витков	Марка и диаметр провода, мм	Напряжение, ном. В	Ток, ном. А
		1-22-31″-2″2″-3″4-54-64-74″-5″4″-6″4″-7″	3625636256273646273646	ПЭВ-1 0,56ПЭВ-1 0,56ПЭВ-1 0,56ПЭВ-1 0,56ПЭВ-1 1,55ПЭВ-1 1,55ПЭВ-1 1,55ПЭВ-1 1,55ПЭВ-1 1,55ПЭВ-1 1,55	11017110177,09,513,07,09,513,0	0,650,650,650,656,06,06,06,06,06,0

Трансформатор ТС-160-4

Трансформатор предназначен для питания полупроводниковой аппаратуры. Использовался например в блоках питания ЭВМ.Сердечник трансформатора ПЛ20х40х50Напряжение сети 220 вольт подключается к выводам 1 и 1″.

Рисунок 7.
Внешний вид ТС-160-4.

Рисунок 8.
Схема трансформатора ТС-160-4.

Таблица 5.
Моточные данные трансформатора ТС-160-4.

Схема подключения трансформатора ТСШ 170

Трансформатор ТСШ 170 — это устройство, которое применяется для преобразования электрической энергии. Он осуществляет повышение или понижение напряжения в электрической сети и используется в различных отраслях промышленности.

Схема подключения трансформатора ТСШ 170 проста и надежна. Она включает в себя следующие основные компоненты:

• Высоковольтная обмотка (ВВ) — предназначена для подключения к высоковольтной сети и обладает большим числом витков.
• Низковольтная обмотка (НВ) — предназначена для подключения к низковольтной сети и имеет меньшее число витков.
• Якорь — часть трансформатора, которая участвует в преобразовании энергии и обеспечивает магнитное поле.
• Магнитопровод — стальная конструкция, одетая на обмотку, обеспечивающая магнитное замыкание.
• Лента замкнутого контура (ЛЗК) — предназначена для обеспечения замкнутого магнитного контура.

Схема подключения трансформатора ТСШ 170 состоит из следующих шагов:

1. Проведите низковольтную линию от источника питания к низковольтной обмотке трансформатора.
2. Подсоедините низковольтную сторону к нагрузке.
3. Проведите высоковольтную линию от источника питания к высоковольтной обмотке трансформатора.
4. Подсоедините высоковольтную сторону к источнику питания.

Правильное подключение трансформатора ТСШ 170 позволяет эффективно использовать его возможности и обеспечивать надежное питание электрической энергией.

Шаг 2: Покупка необходимых компонентов

1. Микроконтроллер Arduino Uno

Для подключения ТСШ 170 необходимо приобрести микроконтроллер Arduino Uno, который является основой для подключения электронного блока. Контроллер можно купить в специализированных магазинах электроники или заказать онлайн.

Совет: При покупке микроконтроллера обратите внимание на наличие маркировки «Made in Italy» на плате — это гарантирует подлинность и надежность

3. Модуль реле

Чтобы управлять освещением, необходим модуль реле. Он позволяет переключать высокие напряжения и токи с помощью маломощного сигнала от микроконтроллера.

4. Блок питания

Для питания всех элементов необходим блок питания. Его выбор зависит от потребляемой мощности электронных компонентов и может быть различной мощности.

• Если питание используется только для подключения ТСШ 170, то лучше выбрать блок питания 5V / 2A;
• Если же собираетесь использовать микроконтроллер или модуль реле для других проектов, рекомендуется приобрести блок питания большей мощности (5V / 10A или 5V / 20A).

Трансформаторы на стержневых сердечниках.

На стержневые трансформаторы ТС-160 напряжение сети 220 вольт подключается к выводам 1 и 1′, при этом устанавливается перемычка между выводами 2 и 2′.

Трансформатор ТС-160, ТС-160-1

Рисунок 2.Схема трансформатора ТС-160, ТС-160-1.

Таблица 2. Моточные данные трансформаторов ТС-160, ТС-160-1.

Тип трансформатора	Сердечник	NN выводов	Число витков	Марка и диаметр провода, мм	Напряжение, ном. В	Ток, ном. А
ТС-160	ПЛР21х45	1-22-31′-2’2′-3’5-65′-6’7-87′-8’9-109′-10’11-1211′-12′	414644146412912925325327272626	ПЭЛ 0,69ПЭЛ 0,69ПЭЛ 0,69ПЭЛ 0,69ПЭЛ 0,47ПЭЛ 0,47ПЭЛ 0,51ПЭЛ 0,51ПЭЛ 1,35ПЭЛ 1,35ПЭЛ 0,41ПЭЛ 0,41	1101711017313164646,56,56,46,4	0,650,650,650,650,40,40,50,53,53,50,250,25
ТС-160-1	ПЛР21х45	1-22-31′-2’2′-3’5-65′-6’7-87′-8’9-109′-10’11-1211′-12′	414644146415815825025026262626	ПЭЛ 0,69ПЭЛ 0,69ПЭЛ 0,69ПЭЛ 0,69ПЭЛ 0,47ПЭЛ 0,47ПЭЛ 0,51ПЭЛ 0,51ПЭЛ 1,35ПЭЛ 1,35ПЭЛ 0,57ПЭЛ 0,57	1101711017393961616,46,46,46,4	0,650,650,650,650,40,40,50,53,53,50,350,35

Трансформатор ТС-160-2

Трансформатор предназначен для питания полупроводниковой аппаратуры.Сердечник трансформатора ПЛ20х40х50Напряжение сети 220 вольт подключается к выводам 1 и 1′.Внешний вид трансформатора ТС-160-2 на рисунке 3.

Рисунок 3.Внешний вид трансформатора ТС-160-2.

Рисунок 4. Схема трансформатора ТС-160-2.

Таблица 3. Моточные данные трансформатора ТС-160-2.

Тип трансформатора	Сердечник	NN выводов	Число витков	Марка и диаметр провода, мм	Напряжение, ном. В	Ток, ном. А
ТС-160-2	ПЛ20х45	1-21′-2’3-43′-4’5-65′-6’7-87′-8’9-109′-10′	414414424268687575210210	ПЭВ-1 0,69ПЭВ-1 0,69ПЭВ-1 0,95ПЭВ-1 0,95ПЭВ-1 0,63ПЭВ-1 0,63ПЭВ-1 0,95ПЭВ-1 0,95ПЭВ-1 0,37ПЭВ-1 0,37	11011010,510,517,517,519195454	0,650,651,81,80,60,61,81,80,250,25

Трансформатор ТС-160-3

Трансформатор ТС-160-3, аналогичен
трансформатору ТС-150-1 и выпускается с двумя видами первичной обмотки,
это на 127 и 220 вольт (схема на рисунке 6), и только на 220 вольт
(отсутствуют обмотки Iб и Iб’ и выводы 3 и 3′ первичной обмотки).Внешний вид трансформатора ТС-160-3 изображен на рисунке 5.

Рисунок 5.Внешний вид трансформатора ТС-160-3.

Рисунок 6.Схема трансформатора ТС-160-3.

Таблица 4. Моточные данные трансформаторов ТС-160.

Тип трансформатора	Сердечник	NN выводов	Число витков	Марка и диаметр провода, мм	Напряжение, ном. В	Ток, ном. А
ТС-160-3	ПЛР21х45	1-22-31′-2’2′-3’4-54-64-74′-5’4′-6’4′-7′	3625636256273646273646	ПЭВ-1 0,56ПЭВ-1 0,56ПЭВ-1 0,56ПЭВ-1 0,56ПЭВ-1 1,55ПЭВ-1 1,55ПЭВ-1 1,55ПЭВ-1 1,55ПЭВ-1 1,55ПЭВ-1 1,55	11017110177,09,513,07,09,513,0	0,650,650,650,656,06,06,06,06,06,0

Трансформатор ТС-160-4

Трансформатор предназначен для питания полупроводниковой аппаратуры. Использовался например в блоках питания ЭВМ.Сердечник трансформатора ПЛ20х40х50Напряжение сети 220 вольт подключается к выводам 1 и 1′.

Рисунок 7.Внешний вид ТС-160-4.

Рисунок 8.Схема трансформатора ТС-160-4.

Таблица 5. Моточные данные трансформатора ТС-160-4.

Тип трансформатора	Сердечник	NN выводов	Число витков	Марка и диаметр провода, мм	Напряжение, ном. В	Ток, ном. А
ТС-160-4	ПЛР20х40	1-21′-2’3-43′-4’5-65′-6’7-7’9-109′-10′	4144143636363675+759090	ПЭВ-1 0,56ПЭВ-1 0,56ПЭВ-1 1,8ПЭВ-1 1,8ПЭВ-1 0,64ПЭВ-1 0,64ПЭВ-1 0,64ПЭВ-1 0,18ПЭВ-1 0,18	1101109,09,09,09,0382424	0,70,77,07,00,850,850,850,060,06

Описание трансформатора ТСШ 170

Трансформатор ТСШ 170 является одним из наиболее распространенных и универсальных устройств для преобразования электрической энергии. Он предназначен для подключения электронного оборудования к сети переменного тока с напряжением 220 В.

ТСШ 170 обладает следующими характеристиками:

• Мощность: 170 ВА
• Входное напряжение: 220 В
• Выходное напряжение: 110 В
• Частота: 50 Гц
• Количество обмоток: 2 (первичная и вторичная)
• Защита от перегрузки: есть
• Индикация работы: есть (светодиод)

ТСШ 170 имеет удобный корпус, выполненный из пластмассы, который обеспечивает защиту от внешних воздействий и электрическую изоляцию. На корпусе находятся разъемы для подключения к источнику питания и к потребителям.

Данный трансформатор широко применяется для питания различных устройств, таких как компьютеры, бытовая техника, аудио- и видеооборудование, электронные приборы и другое. Он позволяет уменьшить напряжение сети до уровня, необходимого для работы подключенного оборудования, что обеспечивает его надежность и безопасность.

Трансформатор ТСШ 170 является незаменимым элементом в системе электропитания и широко используется в различных областях, включая домашнее использование, офисную и промышленную сферы.

Выходной трансформатор на 3,6 ком

Подходит для однотактников на тех же лампах (6С4С, ГУ50 и пр.)
Первичка — 2400 витков ПЭВ-2 0,35 мм. Три секции по 5+10+5 слоёв, в
каждом слое 120 витков. R акт — 108 ом.
Вторичка тем же проводом 120 витков, отвод для 4-х ом от 85-го витка.
Две секции по четыре параллельных слоя. Всего восемь параллельных
слоёв.
R акт вторички — 0,7 ома. Приведённое — 280 ом.
КПД — 89%.
И ещё один выходной трансформатор для однотактника.
Кто-то скажет 2400 витков — мало. Согласен. Но ведь и сопротивление
первички надо бы удерживать хотя бы в пределах 100 ом.
Вот ещё один вариант — компромиссный.
Первичка — 3120 витков провода ПЭТВ-2 0,315 мм. Три секции (6+12+6
слоёв по 130 витков в слое). R акт — 182,5 ома.
Вторичка — 113 витков ПЭТВ-2 0,41 мм, отвод от 80-го витка для
4-хомной нагрузки.
Две секции по шесть параллельных слоёв. Всего — двенадцать
параллельных вторичек.
R акт вторички — 0,33 ома. Приведённое — 250 ом.
Приведённое к аноду сопротивление первички — 6,53 ком.
КПД = 93,4%.
Такой транс работал у меня с УО186 (Ri = 1,1 ком).

Описание трансформатора ТСШ 170

Трансформатор ТСШ 170 – это электроустановочное устройство, используемое в электрических сетях для преобразования напряжения переменного тока. Он обладает рядом особенностей, которые делают его популярным среди инженеров и электриков.

Основная функция трансформатора ТСШ 170 – передача и преобразование электрической энергии. Он состоит из двух обмоток – первичной и вторичной. Первичная обмотка подключается к источнику электропитания, а вторичная – к потребителю. Зависимо от числа витков и отношения числа витков первичных и вторичных обмоток, трансформатор может повышать или понижать напряжение электрического тока.

Трансформатор ТСШ 170 имеет следующие особенности:

• Мощность: Трансформаторы данной серии могут иметь мощность до 170 кВА. Это позволяет использовать их в различных промышленных и коммерческих целях.
• Напряжение: ТСШ 170 обладает широким диапазоном рабочего напряжения, что делает его универсальным для различных сетевых условий.
• Надежность: Трансформаторы этой серии производятся из высококачественных материалов и проходят строгий контроль качества, что обеспечивает их надежную и долговечную работу.
• Защита: Встроенные механизмы защиты, такие как предохранители и автоматический выключатель, обеспечивают безопасность работы трансформатора и предотвращают повреждение от перегрузок или короткого замыкания.

Благодаря своим характеристикам, трансформатор ТСШ 170 нашел широкое применение в различных отраслях, таких как промышленность, энергетика, транспорт и телекоммуникации. Он является незаменимым элементом электрических систем и важным компонентом их инфраструктуры.

Главные характеристики трансформатора ТСШ 170

Трансформатор типа ТСШ 170 является универсальным и часто используется в электроэнергетической отрасли. Он обладает рядом особенностей, которые делают его незаменимым для многих задач.

1. Мощность: ТСШ 170 имеет мощностью 170 кВА. Это позволяет использовать его для передачи электроэнергии в сети с высокими нагрузками.

2. Напряжение: Трансформатор работает с напряжением 6-10 кВ, что позволяет его использовать в различных типах электростанций и подстанций.

3. Число фаз: ТСШ 170 работает в трехфазной системе, что обеспечивает равномерное распределение энергии при передаче.

4. Габариты и вес: Размеры трансформатора ТСШ 170 могут варьироваться, в среднем он имеет высоту около 2 метров и диаметр около 1 метра. Вес трансформатора составляет около 3 тонн.

5. Эффективность: ТСШ 170 обладает высокой эффективностью преобразования энергии, что позволяет использовать его в различных типах энергетических систем.

6. Надежность: Трансформатор ТСШ 170 изготовлен из высококачественных материалов и прошел все необходимые проверки и испытания. Это гарантирует его надежную работу и долгий срок службы.

7. Защита: ТСШ 170 оснащен надежной системой защиты от перегрузок и коротких замыканий, что обеспечивает безопасность его эксплуатации.

В целом, трансформатор ТСШ 170 является надежным и эффективным устройством, которое широко используется в энергетическом секторе. Его главные характеристики позволяют применять его в различных условиях и обеспечивают высокую производительность.

Монтаж и обслуживание трансформатора ТСШ 170

Монтаж и обслуживание трансформатора ТСШ 170 являются важными процессами, которые необходимо проводить с соблюдением особых требований. В данной статье мы рассмотрим основные этапы монтажа и поддержания работы трансформатора ТСШ 170.

Монтаж трансформатора ТСШ 170:

Перед началом монтажа трансформатора необходимо проверить наличие всех необходимых комплектующих: самого трансформатора, кабелей, подключений и прочих элементов.

1. Расположите трансформатор в специально отведенном месте. Убедитесь, что его размещение соответствует требованиям безопасности и нормам пожарной безопасности.

2. Подключите требуемые кабели к трансформатору, соблюдая все рекомендации по их маркировке, длине и сечению.

3. Проверьте правильность подключения кабелей, заземления и других элементов системы. Убедитесь в отсутствии повреждений и ослабления контактов.

4. Проведите инициализацию и первичную настройку трансформатора в соответствии с инструкцией от производителя.

Обслуживание трансформатора ТСШ 170:

Для обеспечения долгой и безотказной работы трансформатора ТСШ 170 рекомендуется выполнять регулярное обслуживание следующим образом:

1. Внешний осмотр: Периодически проводите осмотр внешнего состояния трансформатора, проверяйте наличие повреждений, трещин, коррозии или других видимых дефектов. Если такие повреждения обнаружены, необходимо принять меры по их устранению или замене.
2. Измерение температуры: Измеряйте температуру трансформатора с помощью датчиков или инфракрасного термометра. При превышении допустимых значений температуры, необходимо проверить работу системы охлаждения и принять меры по ее усилению.
3. Проверка электрических параметров: Регулярно проверяйте электрические параметры трансформатора, такие как напряжение, ток, сопротивление и показатели качества электрической энергии. При обнаружении отклонений от нормы, следует провести диагностику и исключить неисправности.
4. Очистка и обслуживание: Проводите очистку трансформатора от пыли, грязи и других загрязнений. Проверяйте работу системы охлаждения и устраняйте возможные преграды для нормального воздушного потока. Также регулярно обслуживайте и чистите контакты, провода и другие элементы подключения.

Правильный монтаж и регулярное обслуживание трансформатора ТСШ 170 помогут гарантировать его эффективную работу и продлить срок его службы.

Преимущества использования трансформатора ТСШ 170

Трансформатор ТСШ 170 имеет ряд преимуществ, которые делают его предпочтительным выбором при подключении к сети. Рассмотрим основные из них:

• Высокий уровень надежности: трансформатор ТСШ 170 изготавливается из качественных материалов и проходит строгие испытания на соответствие стандартам. Это гарантирует его надежную и долговечную работу.
• Широкий диапазон входного и выходного напряжений: трансформатор ТСШ 170 способен работать при различных значениях входного и выходного напряжений, что позволяет использовать его в разнообразных условиях.
• Экономичность: благодаря высокой эффективности и низким потерям, трансформатор ТСШ 170 позволяет снизить энергопотребление в системе и, как следствие, сэкономить деньги на оплате электроэнергии.
• Защита от перегрузок и короткого замыкания: трансформатор ТСШ 170 оснащен защитными устройствами, которые предотвращают его повреждение при возникновении перегрузок или короткого замыкания.
• Удобство монтажа и эксплуатации: благодаря компактным размерам и простой схеме подключения, трансформатор ТСШ 170 легко монтируется и обслуживается.

В целом, использование трансформатора ТСШ 170 позволяет обеспечить стабильную и качественную работу электрической системы, а также снизить риски повреждения оборудования и убытки от неполадок.

Варианты схемотехники

Как мы уже говорили, на базе этих трансформаторов есть возможность сделать самостоятельно множество различных устройств. Рассмотрим, как собрать зарядное устройство на базе ТС — 160.

• К клеммам «1» и «1’» подключаем сетевое питание через выключатель и предохранитель, рассчитанный на ток 0,6 А.
• Выводы «2» и «2’» соединяем между собой.
• Также между собой соединяются выводы «10» и «9’». Подключив последовательно эти две обмотки можно получить переменное напряжение 13 В и ток 3, 5 А. Этого вполне достаточно для зарядки аккумуляторов.
• Напряжение необходимо выпрямить. Для этого к выводам «9» и «10’» подключаем выпрямитель (диодный мост). Можно использовать для него отечественный приборы Д242, Д244 с любым буквенным индексом. Для охлаждения диоды обязательно крепим на радиаторы.
• Чтобы не производить зарядку пульсирующим током желательно после диодного моста установить конденсатор (или несколько штук параллельно) емкостью не менее 1000 мкФ.

• Тоже желательно установить амперметр и вольтметр для контроля режима зарядки.
• Для защиты вторичных обмоток нужен предохранитель на 3,5 ампер или аналогичное ему устройство.
• Всю конструкцию монтируем в безопасный корпус и оснащаем выходными проводами сечения не менее 3,5 мм с клеммами.

Будем рады, если наша статья оказалась вам интересной и практически полезной. Старая аппаратура это не только вторчермет, но и источник полезных деталей. Работайте с удовольствием…!

Трансформаторы на броневых сердечниках, ТСШ-160, ТСШ-170, ТСШ-170-3.

Трансформатор силовой ТСШ-160, взаимозаменяем с трансформаторами ТСШ-170 и ТСШ-170-3.
Трансформаторы силовые ТСШ-160 и ТСШ-170, отличаются от трансформатора ТСШ-170-3 лишь тем, что у последнего сетевая обмотка выполнена только на 220 вольт, выводы сетевой обмотки у него под номерами 1 — 2 и дальнейшая нумерация вторичных обмоток, продолжается с номера 3, то есть если вместо трансформатора ТСШ-160, или ТСШ-170 ставить ТСШ-170-3, то к лепесткам 3-4 ТСШ-170-3, припаиваются провода, подходящие к лепесткам 7-8 у трансформаторов ТСШ-160 и ТСШ-170, ну и так далее согласно схеме.
Сеть 220 вольт к первичной обмотке трансформаторам ТСШ-160 и ТСШ-170, подключается к выводам 1 и 6, при этом необходимо замкнуть между собой выводы 2 и 5. У трансформатора ТСШ-170-3, сеть 220 вольт к первичной обмотке, подключается к выводам 1 и 2.

Рисунок 1.
Внешний вид и схема трансформаторов ТСШ-160, ТСШ-170, ТСШ-170-3.

Таблица 1.

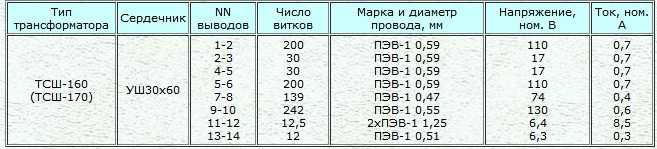

Моточные данные трансформаторов ТСШ-160, ТСШ-170, ТСШ-170-3.

Тип трансформатора	Сердечник	NN выводов	Число витков	Марка и диаметр провода, мм	Напряжение, ном. В	Ток, ном. А
ТСШ-160 (ТСШ-170)		1-2 2-3 4-5 5-6 7-8 9-10 11-12 13-14	200 30 30 200 139 242 12,5 12	ПЭВ-1 0,59 ПЭВ-1 0,59 ПЭВ-1 0,59 ПЭВ-1 0,59 ПЭВ-1 0,47 ПЭВ-1 0,55 2хПЭВ-1 1,25 ПЭВ-1 0,51	110 17 17 110 74 130 6,4 6,3	0,7 0,7 0,7 0,7 0,4 0,6 8,5 0,3
