Трансформатор тс 40 2: правильная схема подключения и эксплуатация

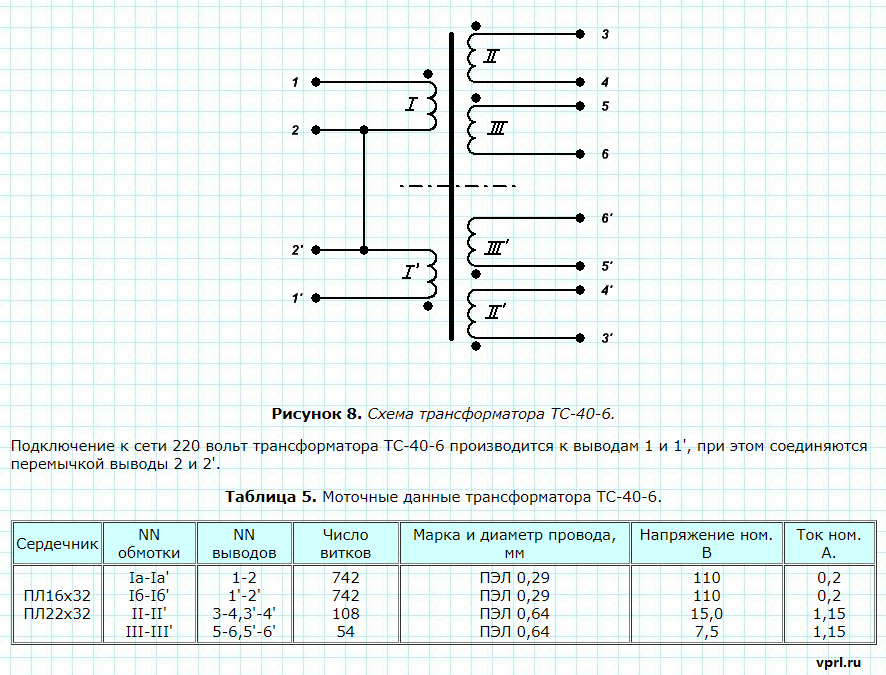

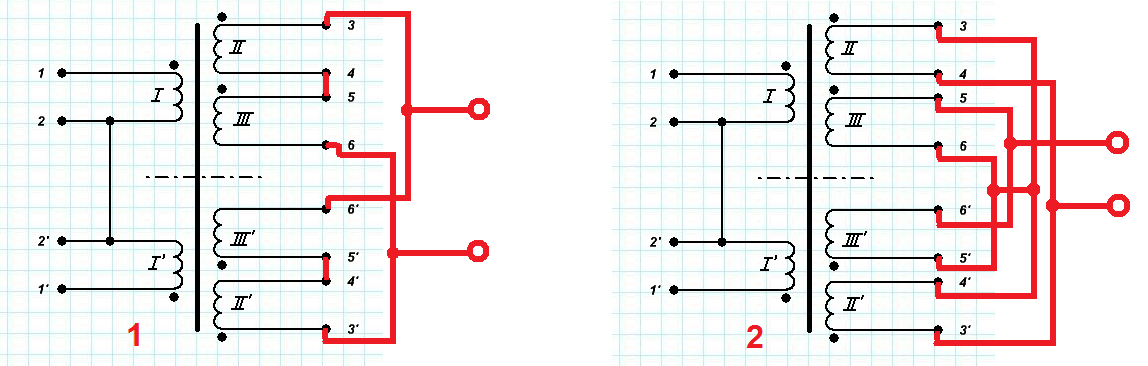

Трансформаторы силовые, ТС-40, броневого типа.

Использовались в блоках питания бытовой, звуковоспроизводящей аппаратуре, например в электрофонах «Аккорд — стерео», «Аккорд — 201- стерео».

Трансформатор силовой, ТС-40.

Сердечник трансформатора набран из пластин УШ19 х 51 мм.
Трансформатор имеет отводы в первичной обмотке для подключения к сети с напряжением 110, 127, 220 и 240 вольт (выводы 2, 3, 4, 5).
Схема броневого трансформатора ТС-40, изображена на рисунке 9, а моточные данные и электрические характеристики отображены в таблице 6.
Обмотка 10-11, используется для питания индикаторной лампочки.

Рисунок 9. Схема трансформатора ТС-40.

Таблица 6. Моточные данные трансформатора ТС-40.

Трансформаторы силовые, ТС-40-1, ТС-40-2.

Рисунок 10. Внешний вид трансформаторов ТС-40-1, ТС-40-2, броневого типа.

Трансформаторы силовые, ТС-40-1, ТС-40-2, так же имеют по две вторичных обмотки. Максимальный ток нагрузки вторичной обмотки 18+18 вольт — до 1,0 ампера. Отличаются друг от друга исполнением первичной обмотки и соответственно нумерацией выводов. Трансформаторы взаимозаменяемы.
Сердечники трансформаторов набраны из пластин УШ19х51.

Подключение к сети трансформаторов следующее:

ТС-40-1 — соединяются между собой выводы 3-4, сеть 220 вольт подаётся на выводы 2-5, для подключения к сети с напряжением 127 вольт — соединяются между собой выводы 1-4 и 3-6, а сеть 127 вольт подаётся на выводы 1-3 (4-6).

ТС-40-2 — сеть 220 вольт подаётся на выводы 1-3, а 127 на выводы 1-2.

Внешний вид трансформаторов ТС-40-1, ТС-40-2, изображен на рисунке 10, а электрические схемы трансформаторов на рисунке 11.
Моточные данные и электрические характеристики трансформаторов отображены в таблице 7.

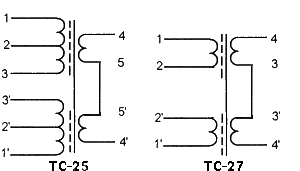

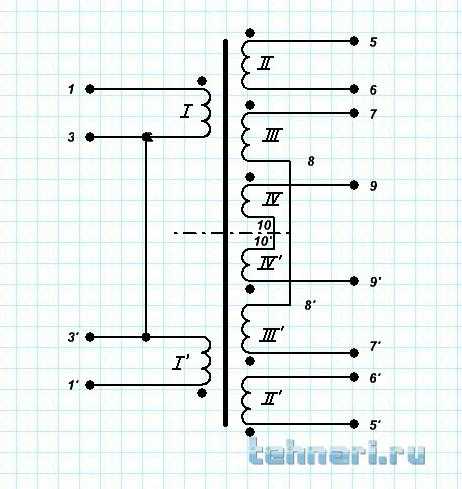

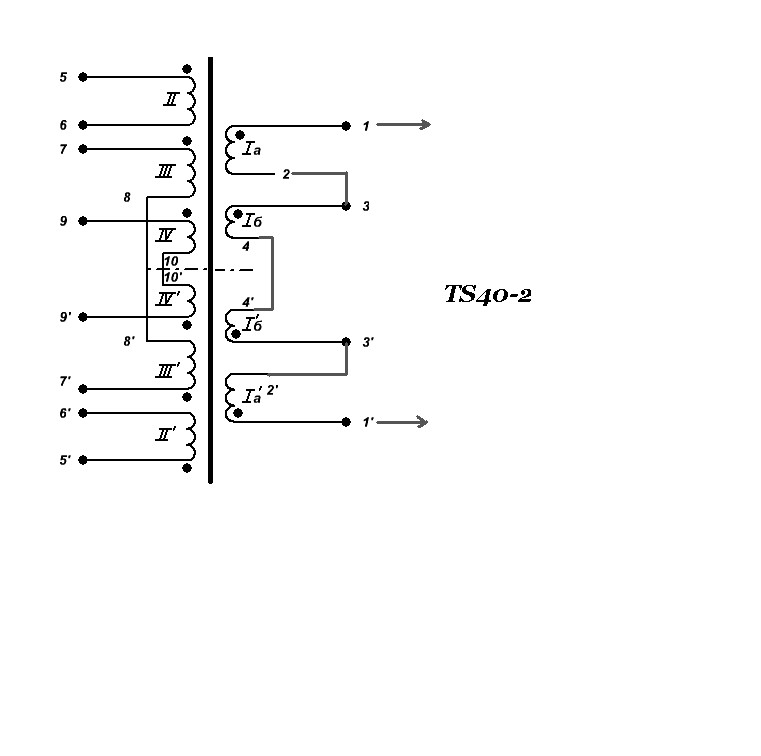

Рисунок 11. Схема трансформаторов ТС-40-1 (а) и ТС-40-2 (б).

Таблица 7. Моточные данные трансформаторов ТС-40-1, ТС-40-2.

Трансформатор ТС-40-4

Рисунок 12. Внешний вид трансформатора ТС-40-4 броневого типа.

Трансформатор имеет выходные напряжения 17+17 вольт (выводы 5-6-7), и 5+8 вольт (выводы 8-9-10).
Напряжение сети 220 вольт подключается к выводам 3-11.
Обмотка 1-2 имеет выходное напряжение 127 вольт и предназначена для питания двигателя ЭПУ.
Номинальный ток нагрузки обмотки 5-6-7 составляет 0,8 А.
Схема трансформатора изображена ниже на рисунке 13.

Рисунок 13. Схема трансформатора ТС-40-4.

Трансформатор ТС-40-5

Рисунок 14. Внешний вид трансформатора ТС-40-5 броневого типа.

Трансформатор этот аналогичен трансформатору ТС40-4 лишь с небольшой разницей. Он имеет выходные напряжения 17+17 вольт (выводы 5-6-7), и 5 вольт (выводы 8-9).
Напряжение сети 220 вольт, так же подключается к выводам 3-11.
Обмотка 1-2 имеет выходное напряжение 127 вольт и предназначена для питания двигателя ЭПУ.
Номинальный ток нагрузки обмотки 5-6-7 составляет 0,8 А.
Схема трансформатора изображена ниже на рисунке 15.

Рисунок 15. Схема трансформатора ТС-40-5.

Преимущества использования трансформатора ТС 40.2

Трансформаторы ТС 40.2 представляют собой электромагнитные устройства, которые используются для преобразования электрической энергии разных уровней напряжения. Они имеют ряд преимуществ, которые делают их популярным выбором в электротехнике и энергетике.

1. Надежность и долговечность

Трансформаторы ТС 40.2 изготавливаются из качественных материалов, которые обеспечивают их надежность и долговечность. Они способны работать без сбоев и поломок длительное время, что делает их незаменимым устройством в электрических системах.

2. Экономия энергии

Использование трансформатора ТС 40.2 позволяет снизить потери электрической энергии и улучшить энергоэффективность системы. Он обеспечивает эффективное преобразование энергии и снижает издержки на электрическую энергию.

3. Защита электрооборудования

Трансформатор ТС 40.2 служит защитой для электрооборудования от скачков напряжения и перегрузок в электрической сети. Он стабилизирует напряжение и предотвращает повреждение оборудования, таким образом, продлевая его срок службы.

4. Простота установки и использования

Трансформаторы ТС 40.2 имеют простую схему подключения и понятный механизм работы. Это делает их удобными в установке и простыми в использовании. Для обслуживания такого трансформатора не требуется специальные навыки или оборудование.

5. Регулировка напряжения

Трансформаторы ТС 40.2 позволяют регулировать уровень напряжения в электрической сети. Это позволяет адаптировать работу оборудования к различным потребностям и условиям эксплуатации. Регулировка напряжения также позволяет осуществлять экономию электроэнергии.

6. Возможность параллельной работы

Трансформаторы ТС 40.2 могут быть использованы для параллельной работы, то есть соединения нескольких трансформаторов для увеличения мощности и надежности системы. Это особенно полезно для больших энергетических объектов, где требуется большая мощность.

7. Экологическая безопасность

Трансформаторы ТС 40.2 удовлетворяют современным стандартам экологической безопасности. Они не содержат вредных веществ и не загрязняют окружающую среду. Таким образом, их использование не только обеспечивает надежность и энергоэффективность, но и является экологически безопасным решением.

В итоге, использование трансформатора ТС 40.2 имеет множество преимуществ, включая надежность, экономию энергии, защиту оборудования, удобство использования, возможность регулировки напряжения, параллельную работу и экологическую безопасность.

Основные практические рекомендации

При установке и использовании трансформатора ТС 40 2 необходимо учитывать следующие рекомендации:

Перед подключением трансформатора к электрической сети, внимательно прочитайте инструкцию по эксплуатации, чтобы избежать ошибок и повреждений оборудования.
Убедитесь, что напряжение электрической сети соответствует значениям, указанным на корпусе трансформатора. Неправильное напряжение может привести к неисправностям и опасным ситуациям.
Перед установкой трансформатора ТС 40 2 проверьте его внешний вид и состояние. Если обнаружены повреждения или дефекты, не подключайте трансформатор к сети и обратитесь к производителю или специалисту.
Выберите место для установки трансформатора так, чтобы он был надежно закреплен, не мешал обслуживанию и не подвергался воздействию агрессивных сред или механических воздействий.
Установите трансформатор в соответствии с правильной схемой подключения, которая должна быть указана в инструкции по эксплуатации. При необходимости проконсультируйтесь с электриком либо специалистами по электроснабжению.
В процессе эксплуатации трансформатора регулярно проверяйте его техническое состояние: наличие шума, нагревания, частоту искрения, герметичность корпуса, отсутствие течей и т. д. При обнаружении неисправностей немедленно обратитесь к специалисту или сервисному центру.
Для обеспечения длительного срока службы трансформатора регулярно проводите его техническое обслуживание в соответствии с инструкцией. Очистка, смазка и регулировка должны производиться согласно рекомендациям производителя.
Не допускайте воздействия сильных ударов, перегрузок или других внешних факторов, которые могут повлиять на работу трансформатора.
Если трансформатор перестал работать корректно или возникли подозрения в его неисправности, немедленно отключите его от сети и обратитесь к специалисту для проведения диагностики и ремонта.
Всегда помните о безопасности при работе с электрическим оборудованием

Перед проведением каких-либо манипуляций с трансформатором убедитесь в отключении питания и принимайте все необходимые меры предосторожности.

Соблюдение этих рекомендаций поможет вам обеспечить надежную и безопасную эксплуатацию трансформатора ТС 40 2 на протяжении всего срока его службы.

Как выбрать и приобрести трансформатор ТС 40.2

Трансформаторы ТС 40.2 широко применяются в различных сферах промышленности и энергетики. Они являются надежными и эффективными устройствами, предназначенными для изменения уровня напряжения в электрических сетях.

При выборе и приобретении трансформатора ТС 40.2 следует обратить внимание на следующие критерии:

Мощность. Определите требуемую мощность трансформатора в соответствии с потребностями вашей системы.
Напряжение. Убедитесь, что трансформатор способен работать с нужным вам напряжением.
Тип подключения. Решите, нужен ли вам однофазный или трехфазный трансформатор в зависимости от требований вашей системы.
Качество и надежность

Обратите внимание на производителя и исследуйте отзывы о трансформаторах перед покупкой, чтобы убедиться в их надежности и долговечности.

Учитывая все вышеперечисленные факторы, вы сможете правильно выбрать и приобрести трансформатор ТС 40.2, который будет соответствовать требованиям вашей системы и обеспечит надежную и стабильную работу вашего оборудования.
