Трансформатор тс 150/1 для зарядки аккумулятора: все, что нужно знать

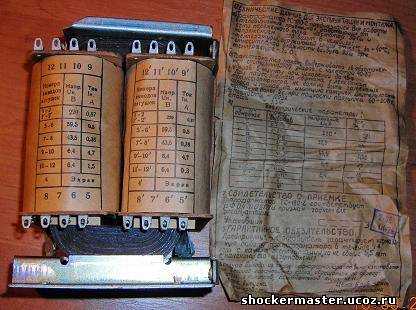

ТРАНСФОРМАТОР ТС 160

Справочные данные трансформаторов серии ТС-160 — ТС-160, ТСШ-160, ТСШ-170, ТСШ-170-3. Фотографии, схема подключения обмоток. Напряжения и токи входных-выходных обмоток, количество витков и диаметр провода.

Трансформатор ТСШ-160, аналогичен трансформаторам ТСШ-170, ТСШ-170-3. Выполнены на броневом сердечнике Ш30х60. Все трансформаторы взаимозаменяемые. Разница между ТСШ-170 и ТСШ-170-3, у последнего сетевая обмотка выполнена только на 220 вольт (схема 2 на рисунке 1), выводы первичной обмотки 1 — 2 и дальнейшая нумерация обмоток продолжается с номера 3 (у ТСШ-160, ТСШ-170 с номера 7), то есть если вместо ТСШ-170 ставить ТСШ-170-3, то к лепесткам 3-4 ТСШ-170-3, припаиваются провода, подходящие к лепесткам 7-8 ТСШ-170 и т.д. Напряжение сети 220 вольт у ТСШ-160 и ТСШ-170, подключается к выводам 1 и 6, при этом устанавливается перемычка между выводами 2 и 5. У трансформатора ТСШ-170-3 (схема 2 на рисунке 1) напряжение 220 вольт подключается к выводам 1 и 2.

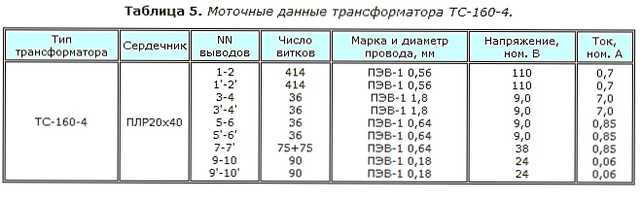

Схема и моточные данные трансформатора ТС 160-4

Напряжение сети 220 вольт подключается к выводам 1 и 1′.

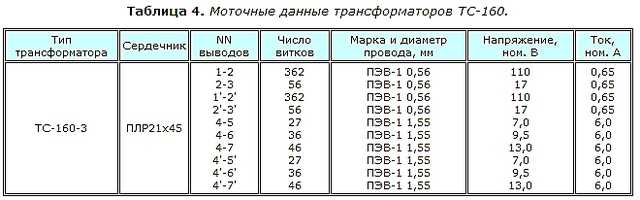

Схема и моточные данные трансформатора ТС 160-3

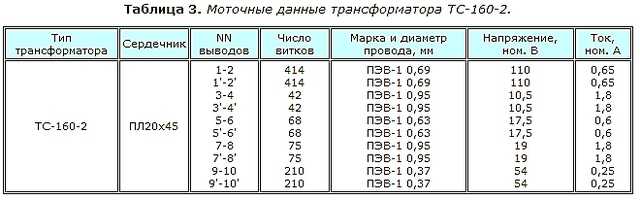

Схема и моточные данные трансформатора ТС 160-2

Напряжение сети 220 вольт подключается к выводам 1 и 1′.

Схема и моточные данные трансформатора ТСШ-160

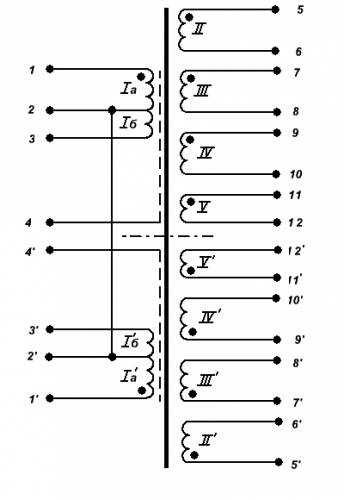

Схема и моточные данные трансформатора ТС-160 и ТС160-1

Originally posted 2019-06-10 00:14:15. Republished by Blog Post Promoter

Типы магнитопроводов силовых трансформаторов.

Магнитопровод низкочастотного трансформатора состоит из стальных пластин. Использование пластин вместо монолитного сердечника уменьшает вихревые токи, что повышает КПД и снижает нагрев.

Магнитопроводы вида 1, 2 или 3 получают методом штамповки.

Магнитопроводы вида 4, 5 или 6 получают путём навивки стальной ленты на шаблон, причём магнитопроводы типа 4 и 5 затем разрезаются пополам.

Магнитопроводы бывают:

1, 4 – броневые,

2, 5 – стержневые,

3, 6 – кольцевые.

Правда, кольцевых штампованных магнитопроводов я никогда не видел.

Чтобы определить сечение магнитопровода, нужно перемножить размеры «А» и «В». Для расчётов в этой статье используется размер сечения в сантиметрах.

Трансформаторы с витыми стержневым поз.1 и броневым поз.2 магнитопроводами.

Трансформаторы с штампованными броневым поз.1 и стержневым поз.2 магнитопроводами.

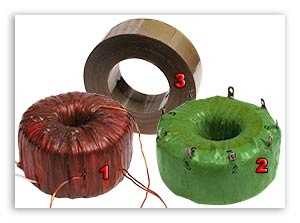

Трансформаторы с витыми кольцевыми магнитопроводами.

Подробнее о магнитопроводах в главе – «Разборка и сборка трансформаторов».

Общие характеристики трансформаторов ТС

Справочник говорит, что ТС — это силовые трансформаторы. Они используются для работы с блоками питания различной телевизионной и радиоаппаратуры. В зависимости от показателей тока и напряжения изменяется число обмоток, их марка, диаметр провода и другие характеристики. Трансформаторы ТС рассчитаны для работы с сетями только переменного тока. Их включают, если напряжение составляет 110, 127 иди 220 В, при этом возможны вариации.

Частота стандартная — 50 Герц. Мощность может быть совершено различной, как едва достигающей единицы, так и превышающей сотни Ватт. Конструктивные особенности, вес, число обмоток напрямую зависят от показателей мощности.

Любой трансформатор, относящийся к силовому типу и предназначенный для работы с радиоаппаратурой, выполняет ряд необходимых функций. В частности, он:

обеспечивает напряжение цепи;
обуславливает работу кинескопа и ламп;
питает выпрямители блоков питания;
подает нужный параметр энергии для работы оборудования и многое другое.

Силовые трансформаторы, в частности, и модель 009, многофункциональны. Кроме своего основного предназначения их используют в качестве защитных механизмов для приборов. Присутствует множество принципиальных электрических схем оборудования. Некоторые из них собрать может и начинающий радиолюбитель, другие же будут доступны только опытному мастеру.

Дело в том, что изменяются технические условия, оборудование выпускается различными заводами и в разные временные промежутки — меняются ГОСТы, и иногда они могут не соответствовать. Поэтому лучше вычислять параметры опытным путем, а не слепо доверять табличным данным.

Расшифровка силового трансформатора, пожалуй, знакома каждому радиолюбителю. Т — это трансформатор, а С — силовой. Числовое обозначение может строиться их нескольких цифр, но оно всегда указывает на показатели мощности. Например, если перед вами ТС 310, то это означает что мощность его составляет 310 Ватт. А вот для варианта 009 она будет соответственно 9.

Основные характеристики трансформатора ТС 150/1

Трансформатор ТС 150/1 является одним из наиболее распространенных и популярных устройств для зарядки аккумуляторов. Его характеристики определяют его эффективность и удобство использования.

Мощность: ТС 150/1 обладает мощностью 150 Вт, что позволяет эффективно заряжать аккумуляторы различной емкости.
Напряжение: Трансформатор поддерживает напряжение питания 220 В, что является стандартным для большинства домашних электрических сетей.
Ток: ТС 150/1 обеспечивает ток зарядки 1 А, что является оптимальным для большинства типов аккумуляторов.
Входной разъем: Трансформатор оснащен стандартным входным разъемом, который удобен для подключения к источнику питания.
Выходной разъем: ТС 150/1 имеет выходной разъем, который позволяет легко и безопасно подключать аккумуляторы.
Защита от перегрузки: Устройство оборудовано защитой от перегрузки, что позволяет предотвратить повреждение как самого трансформатора, так и заряжаемого аккумулятора.

Трансформатор ТС 150/1 — надежное и удобное устройство для зарядки аккумуляторов различной емкости. Его характеристики обеспечивают оптимальные условия для эффективной и безопасной зарядки, делая его популярным среди пользователей.

Как правильно использовать трансформатор ТС 150/1 для зарядки аккумулятора

Трансформатор ТС 150/1 является электроустановкой, которая используется для зарядки аккумуляторов. Правильное использование данного трансформатора позволяет эффективно и безопасно заряжать аккумуляторы различных устройств.

Шаг 1: Подготовка к использованию

Перед началом использования трансформатора ТС 150/1 необходимо проверить его на наличие повреждений или трещин. Если обнаружены повреждения, то трансформатор следует заменить или отремонтировать.

Шаг 2: Подключение к сети

Для подключения трансформатора ТС 150/1 к сети необходимо использовать шнур питания, предоставляемый в комплекте

Важно убедиться, что контакты шнура питания соответствуют контактам трансформатора

Шаг 3: Подключение к аккумулятору

Трансформатор ТС 150/1 имеет зажимы для подключения к аккумулятору

Важно правильно подключить положительный и отрицательный контакты аккумулятора к соответствующим зажимам трансформатора. Неправильное подключение может привести к повреждению аккумулятора и трансформатора

Шаг 4: Настройка параметров зарядки

Трансформатор ТС 150/1 имеет регулируемые параметры зарядки, такие как ток и напряжение. Для правильной зарядки аккумулятора необходимо установить соответствующие параметры, руководствуясь рекомендациями производителя аккумулятора.

Шаг 5: Запуск зарядки

После подключения трансформатора к аккумулятору и настройки параметров зарядки, можно запустить процесс зарядки. Рекомендуется внимательно следить за процессом зарядки и регулярно проверять состояние аккумулятора.

Примечание: Не рекомендуется оставлять трансформатор включенным без наблюдения, поскольку это может привести к перегрузке и повреждению аккумулятора.

Шаг 6: Завершение зарядки

По окончании процесса зарядки аккумулятора рекомендуется отключить трансформатор от сети и от аккумулятора. Это позволит избежать возможных повреждений и увеличит срок службы как трансформатора, так и аккумулятора.

Следуя указанным выше шагам и рекомендациям, вы сможете правильно использовать трансформатор ТС 150/1 для зарядки аккумулятора и обеспечить безопасность при работе с ним.

Трансформаторы на броневых сердечниках, ТСШ-160, ТСШ-170, ТСШ-170-3.

Трансформатор силовой ТСШ-160, взаимозаменяем с трансформаторами ТСШ-170 и ТСШ-170-3.
Трансформаторы силовые ТСШ-160 и ТСШ-170, отличаются от трансформатора ТСШ-170-3 лишь тем, что у последнего сетевая обмотка выполнена только на 220 вольт, выводы сетевой обмотки у него под номерами 1 — 2 и дальнейшая нумерация вторичных обмоток, продолжается с номера 3, то есть если вместо трансформатора ТСШ-160, или ТСШ-170 ставить ТСШ-170-3, то к лепесткам 3-4 ТСШ-170-3, припаиваются провода, подходящие к лепесткам 7-8 у трансформаторов ТСШ-160 и ТСШ-170, ну и так далее согласно схеме.
Сеть 220 вольт к первичной обмотке трансформаторам ТСШ-160 и ТСШ-170, подключается к выводам 1 и 6, при этом необходимо замкнуть между собой выводы 2 и 5. У трансформатора ТСШ-170-3, сеть 220 вольт к первичной обмотке, подключается к выводам 1 и 2.

Рисунок 1.
Внешний вид и схема трансформаторов ТСШ-160, ТСШ-170, ТСШ-170-3.

Таблица 1.
Моточные данные трансформаторов ТСШ-160, ТСШ-170, ТСШ-170-3.

Тип трансформатора	Сердечник	NN выводов	Число витков	Марка и диаметр провода, мм	Напряжение, ном. В	Ток, ном. А
ТСШ-160 (ТСШ-170)		1-2 2-3 4-5 5-6 7-8 9-10 11-12 13-14	200 30 30 200 139 242 12,5 12	ПЭВ-1 0,59 ПЭВ-1 0,59 ПЭВ-1 0,59 ПЭВ-1 0,59 ПЭВ-1 0,47 ПЭВ-1 0,55 2хПЭВ-1 1,25 ПЭВ-1 0,51	110 17 17 110 74 130 6,4 6,3	0,7 0,7 0,7 0,7 0,4 0,6 8,5 0,3

РАСЧЕТ ТРАНСФОРМАТОРА НАПРЯЖЕНИЯ

Как показывает опыт и практика, точный расчет трансформатора напряжения себя не оправдывает. Точность нужна только при определении количества витков для получения нужного коэффициента трансформации. Диаметр проводов обмоток должен соответствовать или превосходить минимально допустимому по условиям нагрева.

Общая последовательность расчета трансформатора такова:

определение мощности трансформатора;
подбор сердечника с сечением максимально близкого к расчетному, но не меньше его;
определение количества витков катушек, приходящихся на один вольт напряжения;
расчет количества витков для каждой обмотки;
расчет сечения проводов обмоток.

Мощность трансформатора определяется суммированием мощностей всех обмоток за исключением первичной. Для каждой из них — это произведение напряжения на максимальный ток потребления. Для расчета сечения сердечника нужна габаритная мощность трансформатора, которая учитывает КПД.

Площадь поперечного сечения можно найти как квадратный корень из габаритной мощности. Имея значение площади можно подобрать из таблиц готовый сердечник. Если планируется разборный, то исходя из размеров имеющихся пластин можно вычислить необходимую толщину набора. Как уже говорилось выше, сечение должно быть близким к квадрату.

Наибольшие затруднения вызывает нахождение числа витков. Для этого нужно сначала рассчитать сколько витков должно приходиться на один вольт напряжения. Это значение будет различаться в зависимости от площади сечения сердечника. Следует иметь ввиду, что при одинаковом сечении у магнитопроводов разных типов это значение также будет различно.

Можно воспользоваться следующей формулой: N = К/S ,

где N — количество витков на вольт, S — площадь сечения сердечника в см 2 , K — коэффициент, зависящий от материала и типа сердечника.

Значение коэффициента К:

для наборных сердечников — 60;
для типов ПЛ — 50;
для тороидальных сердечников 40.

Как видим, количество витков у тороидального трансформатора будет минимальным. Умножая число витков на вольт на требуемое напряжение каждой обмотки, получим значение количества витков. Для компенсации потерь напряжения, количество витков вторичных обмоток нужно увеличить на 5%.

У мощных трансформаторов (более 150 Вт) этого делать не нужно.

Сечение проводов также определяется по упрощенной формуле: 0.7√ I , где I — ток обмотки.

Провод нужно брать ближайшего к расчетному сечения (можно больше, но не меньше).

В случае сомнений по поводу того, поместится ли провод в обмотке, можно посчитать, сколько витков уложится в один слой и определить количество слоев и их общую толщину для каждой из обмоток. Это справедливо только для Ш-образных и П-образных трансформаторов.

В тороидальных количество витков в каждом последующем случае будет меньше, чем в предыдущем за счет уменьшения внутреннего диаметра.

Преобразование трансформатора ТС 150-1 в зарядное устройство

Трансформатор ТС 150-1 является мощным и надежным электронным компонентом, который часто используется в электротехнических устройствах. Он может быть использован для создания зарядного устройства, которое позволит заряжать различные типы аккумуляторов.

Для преобразования трансформатора ТС 150-1 в зарядное устройство необходимо выполнить следующие шаги:

Подготовка трансформатора: Перед использованием трансформатора необходимо проверить его работоспособность и целостность. Убедитесь, что он не имеет никаких механических повреждений и не вызывает короткого замыкания.
Соединение проводов: Подключите провода к первичной и вторичной обмоткам трансформатора. Первичная обмотка является входной и подключается к источнику питания, а вторичная обмотка — выходная и подключается к аккумулятору.
Добавление регулятора тока: Для контроля и регулировки тока зарядки необходимо добавить регулятор тока. Он позволит вам контролировать скорость зарядки и предотвратить возможные повреждения аккумулятора.
Подсоединение диодов: Диоды используются для предотвращения обратного тока и защиты зарядного устройства от повреждений. Подсоедините диоды к вторичной обмотке трансформатора, обеспечивая правильную полярность и соединение.
Сборка и тестирование: Закрепите все компоненты на плате, убедитесь, что провода правильно подключены и нет обрывов. После сборки проведите тестирование зарядного устройства, подключив его к источнику питания и аккумулятору.

Преобразование трансформатора ТС 150-1 в зарядное устройство является достаточно сложной задачей и требует определенных знаний в области электроники и электричества. При работе с электронными компонентами и электрическими цепями всегда соблюдайте правила безопасности и аккуратность. Если у вас нет необходимых знаний и опыта, рекомендуется обратиться к профессионалам или использовать готовые зарядные устройства.

Расчёт трансформатора по сечению сердечника

Конструкция трансформатора зависят от формы магнитопровода. Они бывают стержневыми, броневыми и тороидальными. В стержневых трансформаторах обмотки наматываются на стержни сердечника. В броневых – магнитопроводом только частично обхватываются обмотки. В тороидальных конструкциях выполняется равномерное распределение обмоток по магнитопроводу.

Для изготовления стержневых и броневых сердечников используются отдельные тонкие пластины из трансформаторной стали, изолированные между собой. Тороидальные магнитопроводы представляют собой намотанные рулоны из ленты, для изготовления которых также используется трансформаторная сталь.

Важнейшим параметром каждого сердечника считается площадь поперечного сечения, оказывающая большое влияние на мощность трансформатора. КПД стержневых трансформаторов значительно превышает такие же показатели у броневых устройств. Их обмотки лучше охлаждаются, оказывая влияние на допустимую плотность тока. Поэтому в качестве примера для расчетов рекомендуется рассматривать именно эту конструкцию.

В зависимости от параметров сердечника, определяется значение габаритной мощности трансформатора. Она должна превышать электрическую, поскольку возможности сердечника связаны именно с габаритной мощностью. Эта взаимная связь отражается и в расчетной формуле: Sо хSс = 100 хРг /(2,22 * Вс х j х f х kох kc). Здесь Sо и Sс являются соответственно площадями окна и поперечного сечения сердечника, Рг – значение габаритной мощности, Вс – показатель магнитной индукции в сердечнике, j – плотность тока в проводниках обмоток, f – частота переменного тока, kо и kc – коэффициенты заполнения окна и сердечника.

Трансформаторы силовые, ТС-160, ТСА-160-1, ТС-160-1, ТС-160-2, ТС-160-3, ТС-160-4, ТСШ-160, ТСШ-170, ТСШ-170-3.

Этот ряд трансформаторов выпускался как на разрезных, стержневых сердечниках из стальной ленты, марки Э-320, так на и броневых сердечниках, изготовленных из штампованных Ш-образных пластин УШ30х60. Все они разрабатывались и предназначались в основном, для питания телевизионных приёмников чёрно-белого изображения и бытовой радио-аппаратуры.

Необходимо иметь в виду, что приведённые здесь моточные данные, могут отличаться на имеющиеся у Вас трансформаторы, в связи с изменениями ТУ, заводов изготовителей, прошествии времени и прочих условий и их следует принимать, только как основу. При необходимости определить более точно количество витков обмоток имеющегося у Вас трансформатора, намотайте дополнительную обмотку с известным количеством витков, замерьте на ней напряжение и по полученным данным просчитайте ваш трансформатор.

Расчет сетевого трансформатора

Если у Вас есть некий трансформаторный сердечник, из которого нужно сделать трансформатор, то необходимо замерить сердечник (как показано на рисунке), а так же замерить толщину пластины или ленты.
Первым делом необходимо рассчитать площадь сечения сердечника — Sc (см²) и площадь поперечного сечения окна — Sо (см²).
Для тороидального трансформатора:

Sc= H * (D – d)/2
S0= π * d2/ 4

Для Ш и П — образного сердечника:

Определим габаритную мощность нашего сердечника на частоте 50 Гц:

η — КПД трансформатора,
Sc — площадь поперечного сечения сердечника, см2,
So — площадь поперечного сечения окна, см2,
f — рабочая частота трансформатора, Гц,
B — магнитная индукция, T,
j — плотность тока в проводе обмоток, A/мм2,
Km — коэффициент заполнения окна сердечника медью,
Kc — коэффициент заполнения сечения сердечника сталью.

При расчете трансформатора необходимо учитывать, что габаритная мощность трансформатора должна быть больше расчетной электрической мощности вторичных обмоток.

Исходными начальными данными для упрощенного расчета являются:

напряжение первичной обмотки U1
напряжение вторичной обмотки U2
ток вторичной обмотки l2
мощность вторичной обмотки Р2 =I2 * U2 = Рвых
площадь поперечного сечения сердечника Sc
площадь поперечного сечения окна So
рабочая частота трансформатора f = 50 Гц

КПД (η) трансформатора можно взять из таблицы, при условии что Рвых = I2 * U2 (где I2 ток во вторичной обмотке, U2 напряжение вторичной обмотки), если в трансформаторе несколько вторичных обмоток, что считают Pвых каждой и затем их складывают.

B — магнитная индукция выбирается из таблицы, в зависимости от конструкции магнитопровода и Pвых.

j — плотность тока в проводе обмоток , так же выбирается в зависимости от конструкции магнитопровода и Pвых.

Km — коэффициент заполнения окна сердечника медью

Kc — коэффициент заполнения сечения сердечника сталью

Коэффициенты заполнения для пластинчатых сердечников указаны в скобках при изоляции пластин лаком или фосфатной пленкой.

При первоначальном расчете необходимо соблюдать условие —Pгаб ≥ Pвых, если это условие не выполняется то при расчете уменьшите ток или напряжение вторичной обмотки.

После того как Вы определились с габаритной мощностью трансформатора, можно приступить к расчету напряжения одного витка:

где Sc — площадь поперечного сечения сердечника, f — рабочая частота (50 Гц), B — магнитная индукция выбирается из таблицы, в зависимости от конструкции магнитопровода и Pвых.
Теперь определяем число витков первичной обмотки:
w1=U1/u1
где U1 напряжение первичной обмотки, u1 — напряжение одного витка.
Число витков каждой из вторичных обмоток находим из простой пропорции:

где w1 — кол-во витков первичной обмотки, U1 напряжение первичной обмотки, U2 напряжение вторичной обмотки.
Определим мощность потребляемую трансформатором от сети с учетом потерь:
Р1 = Рвых / η
где η — КПД трансформатора.
Определяем величину тока в первичной обмотке трансформатора:
I1 = P1/U1
Определяем диаметры проводов обмоток трансформатора:
d = 0,632*√ I
где d — диаметр провода, мм, I — ток обмотки, А (для первичной и вторичной обмотки).

Характеристика трансформатора ТС-009

Трансформатор ТС 009 относится к классу силовых. Представляет собой анодно-накальный вид. Используется качественная анодная обмотка 200V 2, накальных 6,3 В.

Конструкция и размеры

Трансформатор предназначен для небольших радиоустройств, его параметры минимальные, по весу миниатюрный. Размеры устройства составляют около 42 на 56 сантиметров. Конструкция открытого типа, применяется в работе ламповых приемников.

Электрическая принципиальная схема

Электрическая принципиальная схема устройства включает в себя данные о переключателе напряжения в сети. Он устанавливается на блоке трансформатора. Схема обязательна к рассмотрению, так как на ее основе строится установка обмоток.

Электрические параметры

Электрические параметры зависят от конкретного вывода и числа витков, уставленных не нем. В частности:

первые три вывода — 9, 2 Ом;
1 — 6 — 9,2;
7 — 8 — 94 Ом;
8 — 11 — 0,65 Ом;
12 — 13 — 0,1 Ом;
14 (экран) — не присутствует.

В некоторых моделях параметры изменяются в зависимости от марки и диаметра в миллиметрах. Используется провод ПЭЛ 0,35 миллиметров для выводов 1, 2, 3, 4, 5, 6, 14, ПЭЛ 02 для 7 и 8, ПЭЛ 0,55 для 9, 10, 11 и ПЖЛ 1 мм для 12 и 13.

Обмоточные данные

Обмоточные данные представлены радиолюбителями, которые самостоятельно решили заняться изготовлением трансформатора. На самом деле это довольно несложный процесс, если исходить из знаний о напряжении и показателях силы тока, которые требуется получить для корректной работы устройства.

Показатели первичной обмотки составляют 1 — 2 160 Вт, используется ПЭЛ 0,47. Обмотка от двух до трех от 435 витков на ПЭЛ 0.35. Если брать слои 4-5-6, то намотка происходит аналогично.

Показатели вторичной немного усложненные, так как во внимание берутся не только общие показатели тока и напряжения, но и анодные характеристики, накал общий и входной ламп. Получается, что для обмоток 7-8 понадобится строго 1200 витков ПЭЛ 0.23 — анодная, в исходной схеме получается только 280 Вольт

Для слоев устройства 9-10 берется от 34 витков ПЭЛ 0.8. Это общий накал общий. Для соответсвенно11-12-13 по 16 витков идентичных, ПЭЛ 0.51. Здесь во внимание берется накал входной лампы УНЧ со средней точкой. Если есть экран, то наматывается еще слой — 17.

Условия эксплуатации

Условия эксплуатации трансформатора ТС 009 среднестатистические. Он не оснащен средствами влагозащиты и пожаробезопасности, конструкция открытого типа. Следовательно, требуется избегать контакта устройства с предметами, которые могут вызывать его возгорание или намокание. Если он устанавливается в специальный инженерный бокс, то используются защитные кожухи — зачастую изготавливаются самостоятельно из подручных материалов.

ТС 009 используется на высоте не более тысячи метров над уровнем моря. Допустимые температуры — от — 40 до +55 градусов по Цельсию.

Порядок действий для создания зарядного устройства

Для создания зарядного устройства из трансформатора ТС 150-1 своими руками, следуйте следующим шагам:

Подготовка рабочего пространства

Убедитесь, что у вас есть необходимое рабочее пространство, которое включает все необходимые инструменты и материалы. Заранее проверьте, что все инструменты находятся в хорошем состоянии и готовы к использованию.

Отключение электропитания

Перед началом работы на трансформаторе ТС 150-1 убедитесь, что электропитание отключено, чтобы избежать возможности поражения электрическим током.

Разборка трансформатора

Снимите оболочку с трансформатора, чтобы получить доступ к его внутренностям. Будьте осторожны и избегайте контакта с электрическими проводами для вашей безопасности.

Определение обмоток трансформатора

Используя мультиметр или тестер, определите обмотки трансформатора, которые будут использоваться для зарядки. Обычно трансформатор имеет две обмотки, одна для выходного напряжения и другая для входного.

Подготовка схемы зарядного устройства

На основе обмоток трансформатора, составьте схему зарядного устройства, которая будет соответствовать вашим потребностям. Учтите необходимые параметры зарядки, такие как ток и напряжение, а также защитные механизмы, чтобы избежать перенапряжений и повреждения устройства.

Сборка зарядного устройства

Соберите зарядное устройство, следуя схеме, которую вы предварительно подготовили

При сборке уделяйте внимание правильной установке проводов и компонентов, чтобы избежать короткого замыкания или повреждения устройства

Проверка и тестирование устройства

Перед использованием зарядного устройства, проведите проверку его работоспособности и безопасности. Убедитесь, что все соединения надежно закреплены, проверьте параметры зарядки с помощью мультиметра, а также проведите тестирование работы устройства на небольшом тестовом объекте.

Окончательная сборка и тестирование

После успешной проверки и тестирования зарядного устройства, произведите окончательную сборку, закрепив все компоненты и провода

При этом обратите особое внимание на безопасность и надежность соединений. После сборки протестируйте устройство на долгосрочную работу, чтобы убедиться в его стабильной и безопасной работе

Следуя указанным шагам, вы сможете создать свое собственное зарядное устройство из трансформатора ТС 150-1. Однако, помните о необходимости соблюдения мер безопасности при работе с электрическими устройствами.

Намоточные данные

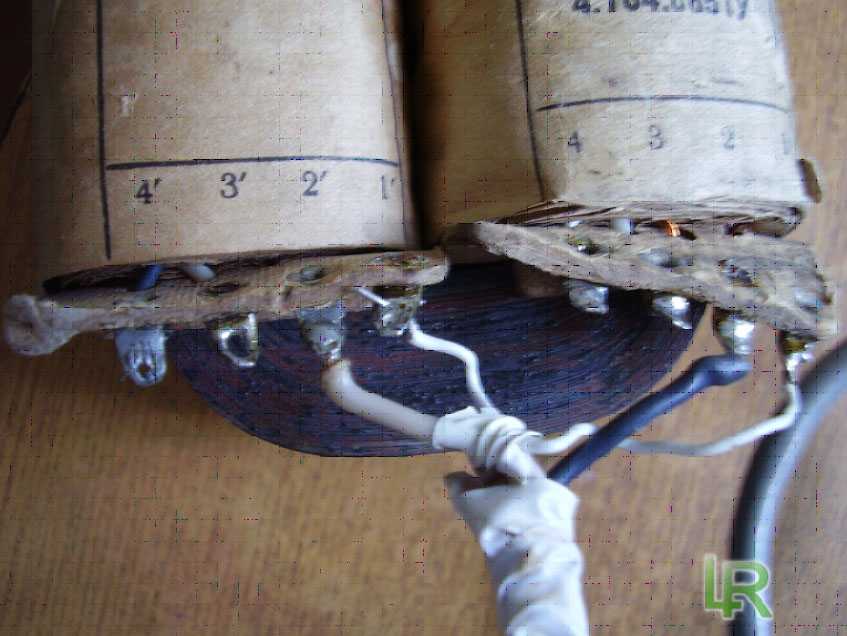

Обе катушки одинаковы, номера выводов отличаются только знаком «’». который обозначает что провода расположены на второй катушке. Выводы «4» и «4’» соединены с экраном. Намоточные данные следующие.

Трансформатор ТС 160

Между выводами 1 и 2 (на второй обмотке они дополнительно обозначаться апострофом) 414 витков провода в лаковой изоляции диаметром 0,68 миллиметров.
2-3 предназначены для 127 вольт (точнее для компенсации разницы: 110+110=220), при параллельном соединении двух намоток плюс 17 как раз дают 127 В. Марка и диаметр тот же самый.
Пятый и шестой вывод дают 31, это основные напряжения для узлов схемы обслуживающих низкочастотные усилители.
Девять и десять: нити накала ламп. 6,3 В, это стандарт. 3,5 Ампера более чем достаточно.
11-12: Эти обмотки развязаны с более мощными предназначенными для питания ламп. В стандартных схемах от них запутывались только узлы с транзисторами.

Трансформатор ТС — 160-2

Аналогичен ТС — 160, но не имеет первичек на 17 В. Он рассчитан на работу с напряжением исключительно 220 В. Также для намотки используется уже не провод ПЭЛ, а ПЭВ. Остальные характеристики аналогичны. Экраны соединены с клеммой — «0».

ТС — 160-3

У ТС — 160-3 снова есть в первичной обмотке катушки на 17 В. Вторичные обмотки связаны между собой и выполнены проводом одинаковой толщины (1,54 мм). Снимают с них напряжения от 2,5; 3,5 и 7 вольт при токе 6 А. Количество витков в них 26, 27 и 250 соответственно.

ТС —160-4

Отличается увеличенным диапазоном напряжений. Разрабатывался для ЭВМ. Первичная обмотка аналогична ТС — 160-2. Вторичные обмотки следующие.

Две по 36 витков на напряжение 9 В. В одной из них используется провод диаметром 0,6 мм, и она рассчитана на ток 0,85А. Вторая из провода 1,8 мм на ток 7 А.
90 витков диаметром 0,19 на напряжение 24 В, ток 0,06А.
Конструктивно последовательно соединенные между собой две обмотки на двух катушках по 75 витков ПЭВ 0,65. С них снимаюь38 вольт при 0,85 амперах.

ТСШ — 160

ТСШ — 160 собраны на сердечниках из пластин в виде буквы «Ш». Первичные обмотки рассчитаны на 200 и 30 В. Трансформатор может работать в обычных сетях при экстремальных режимах.

Снять с него можно напряжения нужные для накала ламп (3,2 ампера достаточно для 10-20 таких деталей) так и для анодных линий (133 В).

ТСШ — 170

Является аналогом ТСШ — 160. Несколько отличаются токи, напряжения. Намотка из менее совершенного провода ПЭЛ. Сердечник «ш» – образный.

№ п/п	Обозначение выводов	Число витков	Марка провода	Диаметр провода, мм	Рабочее напряжение, В	Ток, А
1.	«1»-«2»	200	ПЭЛ	0,58	110-112	0,60
2.	«2»-«3»	30	-//-	0,58	17-19	0,60
3.	«4»-«5»	30	-//-	0,58	17-19	0,60
4.	«5»-«6»	200	-//-	0,58	110-112	0,60
5.	«7»-«8»	139	-//-	0,47	74-80	0,40
6.	«9»-«10»	242	-//-	0,55	127-136	0,60
7.	«11»-«12»	12,5	-//-	1,25	6,3-6,5	3,20
8.	«7»-«7’»	12	-//-	0,51	6,3-5,5	0,30

ТСШ — 170-3

Отличается от ТСШ — 170 только тем, что отсутствует первичная обмотка на 17 вольт, то есть данный прибор можно подключить только в сеть 220 Вольт.

Трансформатор тс 150/1 для зарядки аккумулятора

Рекомендации по безопасности при использовании трансформатора ТС 150/1 для зарядки аккумулятора

1. Правильное подключение трансформатора

2. Соблюдайте положительные и отрицательные клеммы

3. Используйте предохранительные устройства

4. Не оставляйте трансформатор без присмотра

5. Проверяйте состояние трансформатора

6. Соблюдайте инструкции по эксплуатации

ТРАНСФОРМАТОР ТС 160

Типы магнитопроводов силовых трансформаторов.

Общие характеристики трансформаторов ТС

Основные характеристики трансформатора ТС 150/1
