Подключение унитаза к канализации с косым, прямым или горизонтальным выпуском

Конструкционные варианты

В основном, унитазы с косым выпуском могут быть раздельными и моноблочными.

1. При раздельном расположении чаши и бачка, их соединение происходит при помощи трубы. Бачок может быть подвешен к стене на любой высоте или встраивается в стену, что позволяет снизить уровень шума. При смывании подвесная конструкция обеспечивает лучшее промывание чаши унитаза, связанное с большей энергией скорости воды, приобретаемой при прохождении через вертикальный сток. Унитазы со скрытыми бачками позволяют зрительно расширить санитарное помещение.
2. При моноблоке унитаз со сливным бачком представляют собой монолитную конструкцию, установку которой гораздо легче осуществить. Такие унитазы имеют более современный вид и визуально увеличивают пространство туалетной комнаты. Низкое расположение бачка облегчает уход за моноблочными унитазами. К недостатку модно отнести его более высокую стоимость. Кроме того, при монтаже необходимо учитывать, что монолитная конструкция требует немного большего пространства.

Демонтаж старых элементов

Перед соединением унитаза с канализационной трубой следует очистить место установки от элементов прежних конструкций. Процедура осуществляется с применением молотка, отвертки и монтировки.

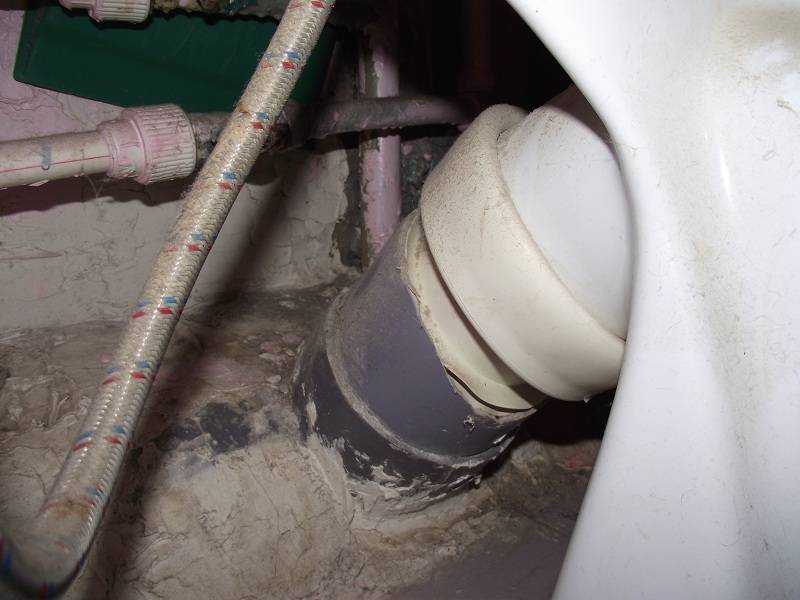

В большинстве случаев, выход старых изделий вмонтирован в чугунную конструкцию («колено»), из-за чего потребуется разбивать патрубок молотком. При выполнении данной процедуры непременно следует надеть защитные строительные очки. Иначе в глаза попадут острые керамические осколки, что приведет к травме.

После того, как демонтирован старый сантехнический прибор, требуется постучать по всем сторонам чугунной трубы, затем приступают к извлечению цементного слоя и прочих отложений со стенок.

В таком случае потребуется разбить пол, чтобы добраться до стояка канализации. Затем нужно будет производить подключение нового отвода к стояку.

Когда основные отложения сняты, можно приступать к заключительному этапу очищения трубопровода. Для этого необходимо покрыть их специальным химическим средством для прочистки унитаза, а затем соскоблить остатки, использовав металлическую щетку.

Заканчивают очищение ветошью. Первые 5-6 см чугунного раструба должны быть полностью гладкими изнутри, т.к. именно от этого зависит отсутствие протечек в будущем и герметичность стыка. Всю процедуру требуется осуществлять в защитных перчатках.

Унитазы с горизонтальным выпуском: преимущества и недостатки

Преимущества унитазов с горизонтальным выпуском:

• Простота монтажа и подключения к сточной системе. Унитазы с горизонтальным выпуском не требуют сложных работ по исправлению уклонов или переподключению труб.
• Повышенная надежность и долговечность. В этой конструкции используется принцип гравитационного смыва, что позволяет унитазу работать без электрических или механических устройств.
• Удобство эксплуатации и обслуживания. Горизонтальный выпуск позволяет легко проверять и очищать трубы от возможных засоров.
• Более эстетичный внешний вид. Унитазы с горизонтальным выпуском обычно имеют компактные формы и лаконичный дизайн, что позволяет им гармонично вписываться в интерьер ванных комнат.

Недостатки унитазов с горизонтальным выпуском:

• Более высокая стоимость по сравнению с унитазами с косым выпуском. Это связано с более сложной конструкцией и большим количеством деталей.
• Ограничения в выборе места установки. Унитаз с горизонтальным выпуском требует наличия стены или стояка для подключения к сточной системе. В случае отсутствия подходящей стены, монтаж может быть ограничен.
• Возможность запахов из-за отсутствия встроенного запорного клапана. Если сточная система не оборудована запорным клапаном, возможно появление неприятных запахов в помещении.

В целом, унитазы с горизонтальным выпуском являются популярным и удобным решением для ванных комнат. Они обладают рядом преимуществ, но имеют и недостатки, которые нужно учитывать при выборе и установке санитарного прибора.

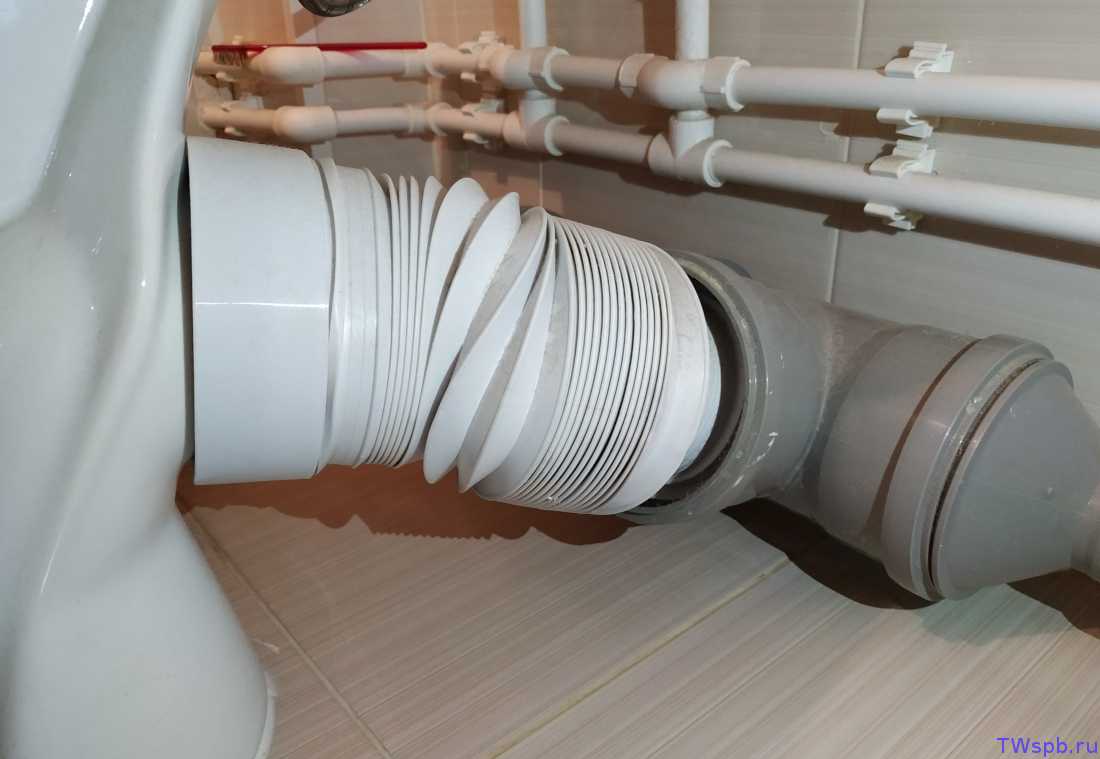

Подключение унитаза с помощью гофрированной трубы

Самым распространенным способом соединения унитаза с канализацией является подключение с помощью гофрированной трубы, на нем основаны все остальные варианты. Следовательно, нужно подробнее изучить инструкцию подключения унитаза к стояку канализации гофрой.

Перед выбором гофрированных элементов нужно ознакомиться с положительными и отрицательными сторонами этой конструкции. Из преимущественных моментов можно выделить следующее:

• Приемлемая цена.
• Возможность изгиба в любую сторону и растягивание в длину.
• Отсутствие необходимости подгонять оси соединяемых частей.
• Использование для временного соединения унитаза с канализационной трубой.

Недостатками называют такие характеристики:

• Плохая устойчивость к механическим воздействиям, стенки трубы легко повреждаются.
• Незначительный уклон может стать причиной быстрого засорения гофрированной трубы, которое требует регулярной чистки.
• Длительная эксплуатация приводит к провисанию изделия.
• Очистка внешней поверхности от пыли вызывает некоторые затруднения.

После анализа плюсов и минусов можно принимать окончательное решение об использовании гофрированной трубы или отказа от нее в пользу других элементов.

Способы подсоединения унитаза к канализации

От конструкции системы зависит, как именно будет осуществляться подключение унитаза к стояку канализации

Важно отметить, что следует подбирать форму унитаза, ориентируясь по системе коллектора

Выделяют три основных вида:

вертикальный — подобные модели сантехники в большинстве случаев встречаются в старых зданиях, где раструб труб канализации в полу проходит в стояк, находящийся под потолком помещения внизу. На сегодняшний день владельцы коттеджей также выбирают подобное подключение, т.к. благодаря этому можно полностью скрыть канализационный трубопровод;
прямой – также позволяет убрать из поля зрения коммуникации

Преимущество данного подхода состоит в возможности монтажа унитаза на малом расстоянии от стены;
косой вариант подсоединения используется, когда важно обеспечить функционирование даже при повреждении и нарушении герметичности. Иногда владельцы помещения решают завести выход унитаза непосредственно в стояк, однако это повышает риск протечки, поэтому осуществлять такой подход нежелательно, лучше использовать специальный переходник

Соединение гофрой

Часто подключение сантехники производится с помощью гофры. Эта соединительная деталь выделяется своей пластичностью, возможностью изгибаться и растягиваться до необходимого размера. Использование гофры позволяет мастеру получить свободу движений и облегчить процесс подключения унитаза

Однако важно помнить, что гофра должна быть установлена под определённым наклоном, чтобы обеспечивалась хорошая проходимость стоков. Кроме того, при выборе такого варианта соединения следует обеспокоиться материалом стенок гофры. Он должен быть прочным и обеспечивать надёжность эксплуатации

Он должен быть прочным и обеспечивать надёжность эксплуатации.

Соединение гофрой

Этапы подключения

Применение гофры следует использовать тогда, когда нет возможности взять для работы другую арматуру. Соединение унитаза с канализацией из пластиковых труб состоит из следующей последовательности действий:

1. Сжатая труба соединяется с канализационным отверстием, а стыковочное место в обязательном порядке промазывается силиконом.
2. Сантехнический прибор соединяется с обратным концом гофры. Проверяется надёжность подключения простым набором в ёмкость для слива небольшого количества воды и последующим её спуском. Это позволит проверить отсутствие протекания.
3. Размечается место будущих отверстий для последующего закрепления оборудования. Процедура достаточно простая и подразумевает установку сантехники на постоянное место дислокации, и отметку будущих дырок с помощью простого карандаша или фломастера.
4. Унитаз убирается, а на месте отметок просверливаются дырки и вставляются дюбеля.
5. Далее следует этап соединения унитаза и системы спуска. Обязательно следует промазать место соприкосновения деталей герметиком. На этом этапе работы необходимо проверить надёжность крепления на наличие подтекания. Когда вода уходит без проблем, можно продолжать монтаж оборудования. Если ситуация обстоит иначе, тогда придётся заново перепроверять расчёты по высоте наклона гофры.

Проверяем устойчивость

После установки и закрепления унитаз необходимо проверить на устойчивость. При наличии люфта необходимо снять сантехнику и выполнить стяжку цементом под полом для выравнивания.

На последнем этапе важно герметично промазать места стыка унитаза с напольным покрытием. Процесс завершён. Остаётся дождаться момента полного высыхания герметика и можно пользоваться новым унитазом по назначению

Остаётся дождаться момента полного высыхания герметика и можно пользоваться новым унитазом по назначению

Процесс завершён. Остаётся дождаться момента полного высыхания герметика и можно пользоваться новым унитазом по назначению.

Особенности унитаза с прямым выпуском

Все чаще в последнее время владельцы недвижимости задаются вопросом о том, какой выпуск унитаза лучше – прямой или косой. Первая конструкция прибора характерна для построек, которые возводились в 60-х гг. прошлого века. Такие приборы обладают патрубком и сифоном, которые располагаются в нижней части корпуса. Хороши унитазы с прямым выпуском тем, что они не предусматривают необходимости наличия особого места для установки.

Унитаз с прямым выпуском можно установить даже в центре комнаты под любым углом. Этот прибор позволит реализовать даже самые неординарные дизайнерские решения. В этом случае канализационная магистраль будет располагаться непосредственно под перекрытием, где находятся все инженерные коммуникации. При этом будет возможность выведения раструба в любом удобном месте. Унитаз-компакт с прямым выпуском занимает и того меньше места, однако для его приобретения придется обойти много магазинов, ведь такая конструкция прибора сегодня не слишком распространена. Такой унитаз более гигиеничен благодаря тому, что водный уровень в чаше располагается достаточно высоко. Встроенный сифон характеризуется высокой втягивающей силой, что позволяет обеспечить эффективное смывание. Во время использования прибора задействуется функция антивсплеска, а бачок сконструирован таким образом, что он отличается надежностью и высоким качеством.

Унитаз максимально близко к стене.

Хочу поменять унитаз на что-то более приличное. В основном большинство с прямым выпуском. Может подскажете модели, которые можно установить в моем случае максимально близко к стене? Трубы зашиваю в короб затем.

От модели унитаза тут мало что зависит, они стандартны по большей части. Любой унитаз с прямым выпуском в вашем случае потребует больше места чем с косым.

Унитазов с косым выпуском приличных нет вообще. Хотел инсталляцию — но она, наоборот, увеличит расстояние (22 рама+55 унитаз — это много)

Хотя, этот переход по моему тоже самое.

Такой компактный — только советский с полочкой. Бачок упрется в стену. Все еще выпускают.

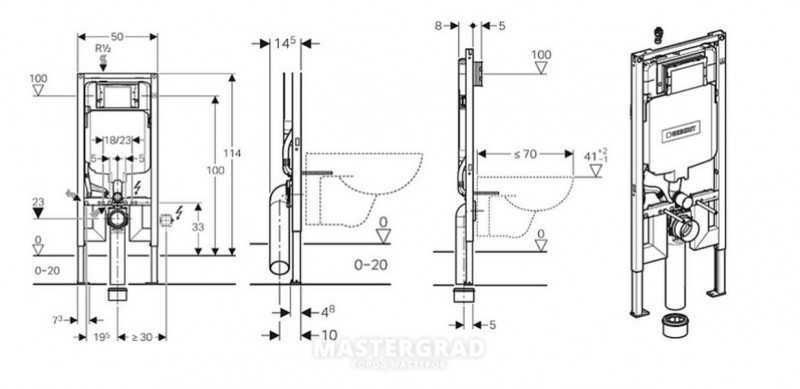

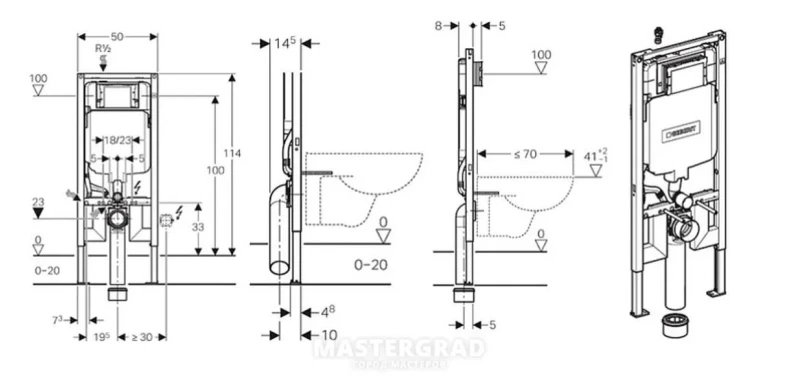

Инсталляцию неверно считали. 110 (труба) + 40 (рама) + 20(ГВЛ) + 10 (плитка). Можно сократить. 110->90, плитку со стены снять, тогда еще 10-20мм освободится. Вместо 20 ГВЛ, можно 10 ГВЛ, хотя не рекомендуют.
И горшок можно и покороче взять.

Такой компактный — только советский с полочкой. Бачок упрется в стену. Все еще выпускают.

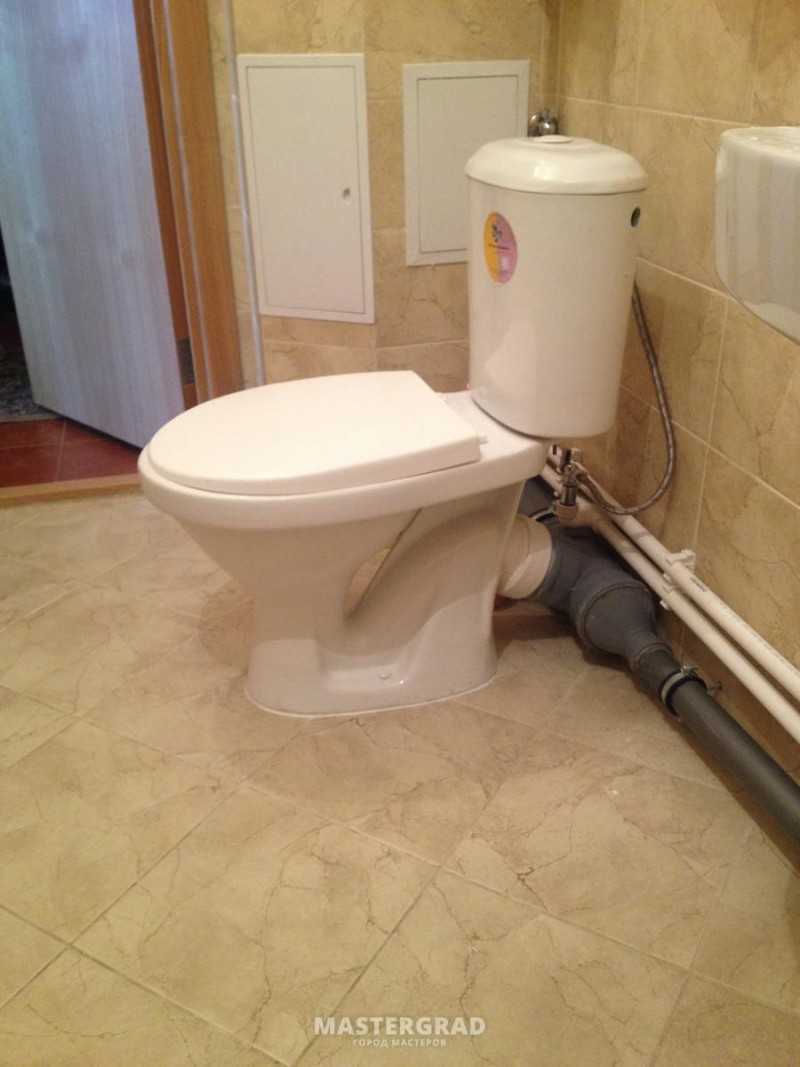

А вот и нет! Мне два раза удавалось установить компакт с косым выпуском Gustavsberg Nordic при тех же условиях, что и у ТС практически вплотную.

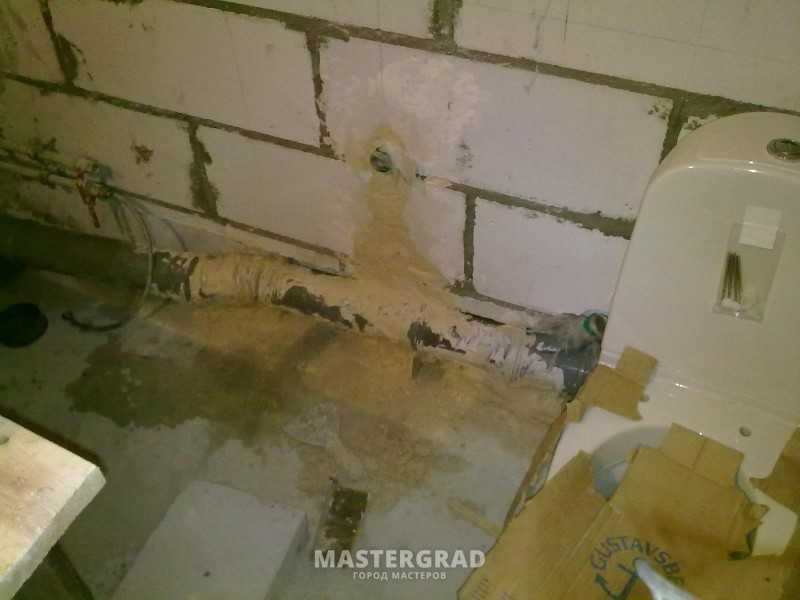

На этой фотографии унитаз отсутствует, но стоял он вплотную:

Другое дело, что производитель рекомендует оставлять между стеной и бачком зазор, кажется, 50 мм.

Да и инсталляцию можно придвинуть к стене ближе, если выдолбить в нижней части стены окошко для патрубка типа такого:

ближе к стенке можно даже конкретно изображенный на фото унитаз. вытаскиваем манжету, отрезаем раструб на унитаз, оставляя только ребристую часть. далее суем эту часть в горячую воду, она становится мягче, и натягиваем на выпуск унитаза. и вставляем прямо в 110 трубу, повернув ее чуть выше.

Когда встал вопрос замены советского унитаза, ни одна модель не лезла в габариты, в том числе и Нордик. Но у ТС инсталляция все равно компактней будет.

Не имеет смысла, габарит определяется лежаком + толщина рамы.

Не имеет смысла, габарит определяется лежаком + толщина рамы.

Обойти стойки рамы можно четырьмя или даже тремя отводами, выдолбив углубление под них:

Когда встал вопрос замены советского унитаза, ни одна модель не лезла в габариты, в том числе и Нордик.

Просто нужен творческий подход, который жэковские сантехники обеспечить вряд ли смогут.

Ваш вариант с обходом,как вариант возможен, но хотелось бы обойтись без такого тяжелого штробления и, думаю, просто будет со временем забиваться — так как уклон трубы 50, идущей дальше к ванной и так минимален (2 см на метр).. Да и слив инсталляции возможен только под 90 градусов на тройник.

Ваш вариант с обходом,как вариант возможен, но хотелось бы обойтись без такого тяжелого штробления.

. и, думаю, просто будет со временем забиваться — так как уклон трубы 50, идущей дальше к ванной и так минимален (2 см на метр).

Уклон страдать не должен. Если использовать отводы на 45 градусов, то ничего забиваться не будет.

Источник

Унитаз с прямым (горизонтальным) выпуском что это такое

Преимущества и недостатки горизонтального выпуска

Самостоятельно сделать выбор типа унитаза нельзя, поскольку он напрямую зависит от подводки системы канализации в доме. И каждая система имеет своим положительные и отрицательные аспекты. Рассмотрим преимущества и недостатки, которые имеет унитаз с горизонтальным выпуском.

С выпуском, расположенным параллельно полу

Преимущества горизонтальной формы:

• при желании его можно подсоединить к вертикальному стояку, используя специально подготовленные для этого переходные трубки;
• модели с горизонтальной формой являются функциональными, как правило, они отвечают основным требованиям дизайна и обладают всеми необходимыми параметрами и характеристиками функциональности;
• для таких моделей имеется множество вариантов конструкций, что позволяет выбрать из огромного разнообразия;
  относительно недорогая стоимость;
• возможность замены на косой выпуск при необходимости;
• возможность перемещения унитаза ближе к стене.

Недостатки горизонтальной формы:

• невозможность установки его в любой части ванной комнаты, поскольку он прикрепляется к определённой стене;
• сложность в установке, необходимость в аккуратной работе, в найме высококвалифицированных мастеров;
• необходимость в правильном процессе герметизации во избежание непредвиденных случаев.

Какой выпуск лучше горизонтальный или косой?

Выбор типа выпуска зависит от существующего входа в канализацию. Идеально, когда они совпадают, но есть и варианты. Так, унитазы с горизонтальным или косым выпуском можно с помощью патрубков присоединить к любому типу стока. А вертикальный соединяется только с отверстием в полу.

Виды труб

Соединительные трубы, по которым содержимое унитаза уходит в канализацию, бывают разных видов:

• гофрированная. Это мягкая гнущаяся труба, похожая на гармошку. Удобна тем, что ее можно подстроить под несоответствие высоты расположения унитазного выпуска и канализационного отверстия, просто изогнув. Минусом является большая длина. Даже сама короткая гофрированная труба может больше необходимого расстояния. Также недостатком можно назвать невысокую прочность изделия — она меньше, чем у других вариантов,
• эксцентрик. Это устройство короче и прочнее, чем гофра. Подходит для тех случаев, когда высота расположения выпуска и канализационного выхода не совпадают. Представляет собой два цилиндра, соединенные трубой и сдвинутые по вертикальной оси относительно друг друга. В данном случае минусом может стать как раз недостаточная длина, которая обычно составляет от 10 до 12 сантиметров. Кроме того, необходимо очень внимательно подойти к замерам перепада высоты между отверстиями в санузле, чтобы эксцентрик точно подошел,
• пластиковая. Сделана из соответствующего материала, что дает ей довольно приличные характеристики прочности. Кроме того, изнутри она гладкая, благодаря чему намного снижается вероятность возникновения засоров. Еще одним плюсом является возможность обрезки, то есть такую трубу можно подогнать под необходимую длину. Но без минусов не обошлось и здесь. Жесткость пластиковой трубы требует особой точности и тщательности установки. Если в местах стыков образуется хоть малейший перекос, то протечки будут неизбежны. Также не слишком радует внешний вид. Если брать недорогой вариант трубы, то она будет серой, что редко гармонирует с цветом унитаза и прочего санфаянса в ванной комнате. Можно найти белый вариант, но его стоимость значительно выше,
• фановая. Используется в том случае, если у стояка канализации слишком малая пропускная способность. Фановая труба делается из фаянса или фарфора. С одной стороны, это придает всей конструкции цельный внешний вид и эстетичность. С другой стороны, материал хоть и твердый, но при этом хрупкий. Поэтому существует риск повредить его как в процессе эксплуатации, так и во время установки. Впрочем, монтаж такой трубы — вообще не самое простое дело, поэтому его как раз лучше доверить опытным профессионалам.

Самым популярным вариантом трубы для подключения к канализации является гофра. Она имеет невысокую цену, может гнуться как угодно, а также растягиваться при необходимости. Правда, следует учесть как вышеупомянутую низкую прочность вкупе с большой длиной, так и не самый легкий процесс чистки внешней поверхности такой трубы. Пыль и грязь постоянно забивается в мелкие складки, поэтому процесс уборки становится довольно длительным и непростым.

Кроме того, если уклон такой трубы слабоват, то периодически придется ее прочищать. А также при долгом использовании может возникнуть провисание, особенно в случае большой длины гофры. Впрочем, даже наличие стольких минусов не мешает ей быть оптимальным вариантом подключения.

Особенности

Попробуем оценить сильные и слабые стороны каждого из способов подключения:

Косой выпуск

Очевидно, что с точки зрения практичности этот вариант является идеальным, так как уложенная открытым способом канализационная труба всегда остается доступной.

Именно поэтому такая компоновка санузла получила в СССР повсеместное распространение.

Данное преимущество является довольно существенным, ведь никакой трубопровод не застрахован от появления течи, а отремонтировать расположенную на видном месте трубу сравнительно просто.

Но со временем взгляды на жизнь несколько изменились и граждане стали гораздо больше внимания уделять вопросам дизайна. В свете новых веяний классический способ подключения унитаза оказался неконкурентоспособным, так как канализационную трубу вряд ли можно счесть украшением интерьера.

Кроме того, этот вариант проигрывает другим в гигиеничности, ведь убрать грязь под трубой и за ней совсем непросто.

Горизонтальный выпуск

Санузел будет иметь гораздо более привлекательный вид, если канализационную трубу спрятать за фальшпанелью или в конструкции стены.

Именно так принято поступать в странах Западной Европы, а теперь этот метод постепенно перекочевывает и к нам.

Трубу не видно, но добраться до нее при необходимости ремонта несложно.

Кроме того, хотя унитаз с горизонтальным выпуском и приходится располагать у стены, его патрубок, в отличие от прибора с косым выпуском, не привязан к раструбу канализации.

Разнообразие соединительных элементов (они были перечислены выше) позволяет отодвинуть унитаз на незначительное расстояние или сместить его.

Вертикальный выпуск

А это уже вариант, который можно считать идеальным с точки зрения дизайна. Труба, как и в предыдущем варианте, полностью спрятана, при этом никакие соединительные элементы взыскательный взгляд не смущают – унитаз подсоединен прямо к раструбу канализации.

Кроме того, прибор можно располагать на любом удалении от стены и поворачивать его как угодно. Правда, при этом он, как и унитаз с косым выпуском, привязан к раструбу канализации.

Несмотря на столь значимые достоинства, данный способ подключения унитаза в многоквартирных домах не прижился. В нашей стране такие приборы можно видеть только в высотках сталинских времен. Причина вполне понятна: для ремонта трубы каждый раз приходилось вскрывать пол.

Унитаз с вертикальным выпуском в интерьере санузла

Кроме того, имеются трудности с ее размещением: если труба прокладывается в конструкции пола, его приходится поднимать минимум на 100 мм, из-за чего помещение теряет высоту и в нем образуется высокий порог; если же проложить трубу ниже плиты перекрытия, как делалось в упомянутых высотках, она обезобразит потолок квартиры снизу.

А вот в коттеджах такой вариант подключения унитаза недостатков не имеет: канализационная труба через перекрытие выводится в подвальное помещение, где расположенные на виду инженерные коммуникации кажутся вполне уместными.

Особенности установки: трубопроводная арматура

При выборе унитаза стоит обратить внимание на месторасположение канализационной трубы. Это позволит рассчитать время монтажа сантехники и затраты, которые на это уйдут

В некоторых случаях может понадобиться подгонка отвода под ту или иную выпускную систему. Если соединение проводится с использованием фоновой трубы, то это позволит создать видимость единства сантехники с соединительными элементами, изготовленных из такого же материала.

Видео: Установка унитаза Colombo часть 1 (чаша унитаза)

Монтаж сантехники имеет свои особенности. Детали должны совпасть с раструбом канализационной трубы

Это очень важно, так как соединительный элемент нельзя подогнать путем его обрезки

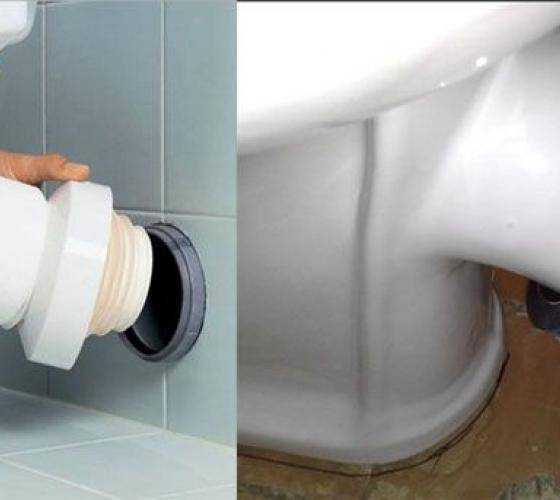

При установке используются манжеты-эксцентрики. Они изготавливаются из полимерных материалов и состоят из двух отводов, у которых оси сдвинуты относительно друг друга. Изделия могут иметь различную длину, что позволит подобрать оптимальный вариант для подключения сантехники к канализации, даже если отвод и раструб не совпадают.

Что касается гофры или гофрированной трубы, то она имеет пластичную форму. Благодаря этому деталь легко поддается растягиванию и сжатию. Также ее можно согнуть под любым углом. Это значительно облегчает монтаж унитаза. Главное, выбрать угол изгиба гофрированный трубы, чтобы не было проблем с проходимостью стоков.

Также не стоит забывать о герметике. С его помощью соединению придается прочность, что обеспечит надежную эксплуатацию сантехники на протяжении длительного срока.

Помимо этого, для установки унитаза понадобятся следующие инструменты:

• разводной ключ или набор гаечных ключей;
• набор отверток;
• ножовка по металлу, с помощью которой будет проводиться демонтаж старой сантехники;
• наждачная бумага;
• ударная дрель с победитовым сверлом;
• молоток;
• дюбеля;
• цемент.

После того как все инструменты и материалы будут подготовлены, можно приступать непосредственно к демонтажу старого унитаза и выполнению иных подготовительных работ.

Зачем переносить унитаз

Основная причина переноса – освобождение полезного пространства помещения сантехнического узла. Хозяева хотят передвинуть унитаз таким образом, чтобы получилось установить стиральную машину, раковину и прочее элементы удобства. Да и просто свободная площадь делает помещение просторным и комфортным. Особенно это касается панельных домов, старых «хрущевок» и подобных строений, где помещение санузла имеет малую площадь или совмещено с ванной комнатой.

Также перенос понадобится при установке унитаза прямо напротив двери. Это неудобно для использования всего помещения и опасно для оборудования, так как дверь ударяется о корпус унитаза. В конечном счете на нем появляются трещины, которые постепенно разрушают унитаз. В таком случае хозяева могут понести дополнительные убытки.

Популярная причина переносить унитаз на другое место – реализация дизайнерских идей. Идеи знаменитых дизайнеров подразумевают перенос оборудования ближе к стене или в противоположный угол. Это дает возможность освободить пространство комнаты для творческой мысли дизайнера.

Особое внимание нужно уделить детскому унитазу – полноценному сантехническому оборудованию, которое отличается меньшими габаритами и меньшим объемам сливного бочка. Лучше всего переносить такой унитаз в противоположный угол

Унитаз максимально близко к стене.

Хочу поменять унитаз на что-то более приличное. В основном большинство с прямым выпуском. Может подскажете модели, которые можно установить в моем случае максимально близко к стене? Трубы зашиваю в короб затем.

От модели унитаза тут мало что зависит, они стандартны по большей части. Любой унитаз с прямым выпуском в вашем случае потребует больше места чем с косым.

Zerg , а если использовать это?

Унитазов с косым выпуском приличных нет вообще. Хотел инсталляцию — но она, наоборот, увеличит расстояние (22 рама+55 унитаз — это много)

sserge , Отойдет ещё дальше. Попробуйте тройник под 45 градусов в него ещё уголок 45 градусов. И в него через манжету 110 переход на горло унитаза. Если по высоте подойдёт. С прямым выпуском горловина глубже.

Хотя, этот переход по моему тоже самое.

Hitgher , попробовать подрезать если уголки. Хорошо. Попробую сообразить.

sserge , Этот, что вы привели резать только по длине. Он короче по глубине будет, если не хватит по глубине, на горловину унитаза одеть? То угол 45 градусов 110.

Такой компактный — только советский с полочкой. Бачок упрется в стену. Все еще выпускают. Инсталляцию неверно считали. 110 (труба) + 40 (рама) + 20(ГВЛ) + 10 (плитка). Можно сократить. 110->90, плитку со стены снять, тогда еще 10-20мм освободится. Вместо 20 ГВЛ, можно 10 ГВЛ, хотя не рекомендуют. И горшок можно и покороче взять.

Такой компактный — только советский с полочкой. Бачок упрется в стену. Все еще выпускают.

А вот и нет! Мне два раза удавалось установить компакт с косым выпуском Gustavsberg Nordic при тех же условиях, что и у ТС практически вплотную.

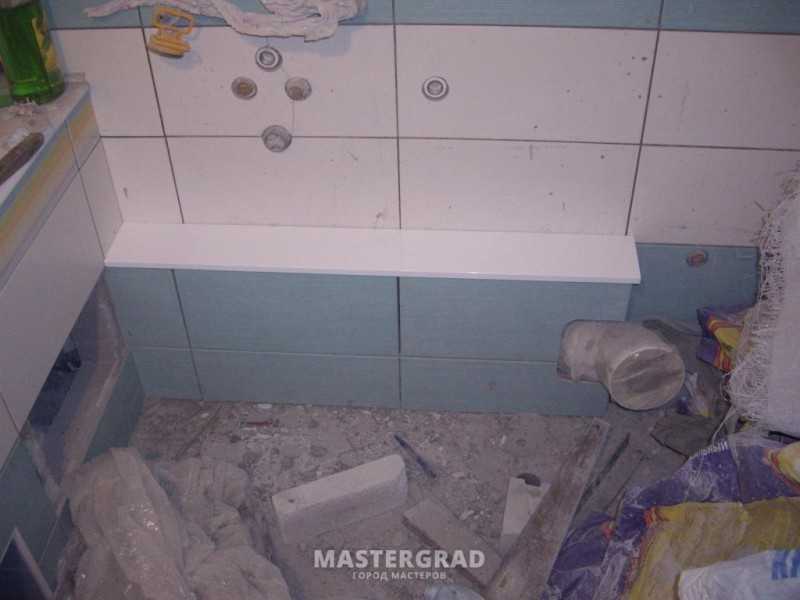

На этой фотографии унитаз отсутствует, но стоял он вплотную:

Другое дело, что производитель рекомендует оставлять между стеной и бачком зазор, кажется, 50 мм.

Да и инсталляцию можно придвинуть к стене ближе, если выдолбить в нижней части стены окошко для патрубка типа такого:

ближе к стенке можно даже конкретно изображенный на фото унитаз. вытаскиваем манжету, отрезаем раструб на унитаз, оставляя только ребристую часть. далее суем эту часть в горячую воду, она становится мягче, и натягиваем на выпуск унитаза. и вставляем прямо в 110 трубу, повернув ее чуть выше.

Когда встал вопрос замены советского унитаза, ни одна модель не лезла в габариты, в том числе и Нордик. Но у ТС инсталляция все равно компактней будет.

Не имеет смысла, габарит определяется лежаком + толщина рамы.

Не имеет смысла, габарит определяется лежаком + толщина рамы.

Tonal , толщина рамы инсталляции отнюдь не 20 мм. Лежак может выступать больше, чем инсталляция (хотя, если использовать трубу на 90 мм, то можно уложиться и в 10-12 см).

Обойти стойки рамы можно четырьмя или даже тремя отводами, выдолбив углубление под них:

Когда встал вопрос замены советского унитаза, ни одна модель не лезла в габариты, в том числе и Нордик.

Тем не менее, у меня, специалиста отнюдь не по сантехнике, получилось .

Просто нужен творческий подход, который жэковские сантехники обеспечить вряд ли смогут.

Вадим М , от стены до края трубы — 103 мм. Это плюс стойки инсталляции 50 — 153, гипсокартон 2 слоя, плитка (20 мм+10 мм) — 183мм +550 сам унитаз (в среднем) — имеем 74 см (от стены). В принципе нормально. Но до полотенцесушителя у меня 123 см. И верх тройника, развернутого вертикально вверх — будет где-то 22 см от пола + надетый отвод на него — от пола до оси сливного отверстия унитаза получится 27 см, вместо положенных 23. Боюсь, придется поднимать раму выше и упрется в полотенчик.

Ваш вариант с обходом,как вариант возможен, но хотелось бы обойтись без такого тяжелого штробления и, думаю, просто будет со временем забиваться — так как уклон трубы 50, идущей дальше к ванной и так минимален (2 см на метр).. Да и слив инсталляции возможен только под 90 градусов на тройник.

sserge , я для кого писал, рисовал, подыскивал модели? Канализационная труба на совсем непродолжительном участке в местах стоек рамы инсталляции утапливается В стену при помощи отводов. Толщина инсталляции -8 см, плюс ГВЛ 10-12 мм, плюс плитка 10 мм итого (при условии замены лежака на 90 мм) толщина и зашитой облицованной инсталляции, и лежака — 10-11 см!

Лежак надо будет перебирать, тройник поменяете на , в него — Инсталляцию поднимать ни в коем случае нельзя!

Ваш вариант с обходом,как вариант возможен, но хотелось бы обойтись без такого тяжелого штробления.

sserge , штробление ниши 300х90х50 мм является «тяжёлым»?

. и, думаю, просто будет со временем забиваться — так как уклон трубы 50, идущей дальше к ванной и так минимален (2 см на метр).

Уклон страдать не должен. Если использовать отводы на 45 градусов, то ничего забиваться не будет.

Ошибки монтажа

Подключение унитаза к сливной системе своими руками при соблюдении инструкции является не слишком сложной операцией. Во время производства работ следует избегать следующих наиболее распространенных ошибок:

• Сантехнический прибор приобретают в соответствии с размещением входного патрубка канализации — если он расположен у самого пола, выбирают модель с косым выпуском, при более высоком размещении — с прямым. Если поступить наоборот и подсоединять чашу с косым отводом к трубам на большой высоте, появятся нарушения в работе слива — его замедление, неполное опорожнение чаши, перерасход воды.
• Слишком большое расстояние от прибора до канализационного стояка приведет к повышенному расходу воды при сливе в канализацию.
• Использование большого числа прямых углов, резкий изгиб гофры вызовет замедленный сток, не полную очистку чаши после нажатия кнопки и соответственно перерасход воды.
• Установка чаши на неровный пол без подложки со временем вызовет расшатывание и в крайних случаях повлечет ее повреждение. Часто производитель поставляет не слишком надежный крепеж, во многих случаях имеет смысл его замены на дюбеля и винты большей длины и диаметра.

Разновидности манжет и фановых труб

• Подключение унитаза к горизонтально расположенной трубе после иных сантехнических приборов приведет к замедлению стока и неполному сливу, для очистки чаши понадобятся большие водные объемы.
• Монтаж унитаза по узлам, при котором вначале к полу прикручивается чаша, а затем ставится бачок, может привести к ошибкам в его пространственном расположении. С достаточно высокой вероятностью в дальнейшем не удастся качественно подключить соединительные элементы (гофру, манжеты, фасонные элементы), бачок может упираться в заднюю стенку или, наоборот, находится от нее на слишком большом расстоянии.
• При выборе популярной у потребителя гофры следует различать сферы использования двух основных ее разновидностей: первая с манжетой в виде нескольких 110 мм пластичных колец рассчитана на размещение внутрь обрезанной трубы ПВХ. Вторая модель с гладкими наружными стенками на 110 мм предназначена для установки в расширенный раструб ПВХ труб, имеющий внутреннее резиновое уплотнительное кольцо.

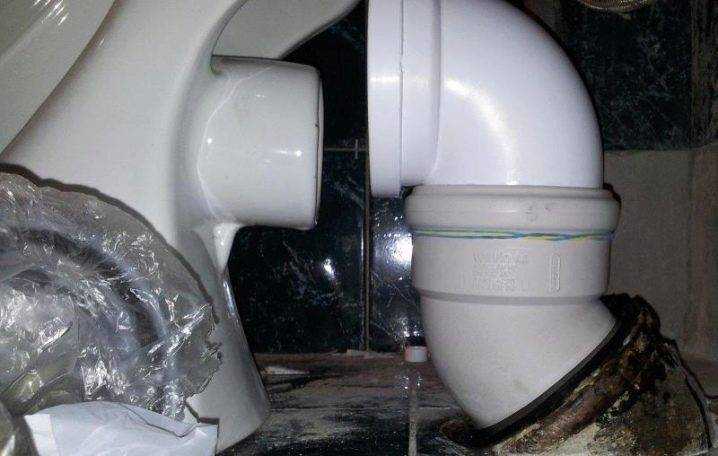

Монтаж унитаза с применением фановых труб (белого цвета)

При выборе унитаза обращают внимание на расположение входного патрубка канализационной трубы — если он размещен в стене на определенной высоте от пола, выбирают модель с горизонтальным отводом, при нахождении слива внизу лучше использовать прибор с косым выпуском. От конструктивного исполнения выпуска зависят и предпочтительные методы подключения: в прямых горизонтальных и вертикальных используют манжеты, в наклонных — гофры или угловые фасонные элементы

Монтаж изделия с вертикальным выпуском

Монтаж унитазов с прямым выпуском чаще всего проводят в коттеджах и старых домах. Здесь сифон и патрубок являются конструктивными элементами сантехники. Поэтому после установки они не видны. В основном унитаз устанавливается на небольшом расстоянии от стены. Это связано с тем, что трубопроводная арматура занимает мало места. Перед тем как монтировать прибор, необходимо удалить старый унитаз и подготовить площадку.

Монтаж проводится по следующей технологии:

• Сделать разметку по крепежные элементы. Установить фланец винтового типа. Он имеет фиксатор и отверстие. Фланец используется для плотного стыкование сантехнического прибора с канализационной трубой в полу.
• Поставить унитаз на место и проверить, чтобы все стыковочные отверстия сошлись. После этого прибор немного проворачивается, что приводит к стыкованию двух элементов. Между деталями размещено уплотнительное кольцо, которое гарантирует герметичность соединения.

Монтаж унитаза с прямым выпуском можно считать оконченным. Остается только подключить прибор к системе водоснабжения и проверить в работе

Особое внимание нужно обратить герметичности стыков

Итоги

Для подключения унитаза с вертикальным выпуском вам потребуется соединительный фланец, дополняющийся фиксатором, и герметик.

Далее фланец следует установить в отвод канализации. Место соединения канализации с фланцем нужно герметизировать, чтобы конструкция была надежной. Далее устанавливаем унитаз на соединительный элемент

Обратите внимание на то, чтобы выпуск унитаза был как можно точнее совмещен с разъемом фланца. Используйте герметик или резиновую прокладку, чтобы соединение было герметичным. Следующий шаг установки – это фиксация выпуска специальным крепежом, который находится на фланце

Закрепляем унитаз и проверяем все соединения на герметичность

Следующий шаг установки – это фиксация выпуска специальным крепежом, который находится на фланце. Закрепляем унитаз и проверяем все соединения на герметичность.

Теперь вы обладаете знаниями о видах выпусков унитазов, их характеристиках, а также о том, как правильно выполнить самостоятельную работу по подключению унитаза с любым выпуском.
