Конструктивные особенности сращивания стропил
Увеличение длины стропильных ног производится за счет соединения коротких элементов из доски или бруса. Узел стыковки (практически при любом методе наращивания) представляет собой пластичный шарнир. Но стропилина должна иметь необходимую жесткость по всей длине, поэтому стык должен располагаться в том месте, где практически отсутствует изгибающий момент.
стусло инструмент
Следует учитывать, что расстояние от мауэрлата до промежуточной стропильной опоры отличается от расстояния между этой же опорой и коньком. Это требует использования равнопрочной схемы – необходимо обеспечить одинаковую прочность по всей длине, создание равного прогиба не требуется.
Особые требования к прочности предъявляются к накосным (диагональным) стропилам вальмовых и полувальмовых крыш. Они превышают по длине стропила боковых скатов и служат опорой для нарожников – укороченных стропильных ног.
Сращивание стропил, при необходимости увеличить их длину, выполняется по следующим технологиям:
- соединение досок встык;
- метод «косой прируб»;
- соединение внахлест.
Соединение встык
Метод соединения встык дает возможность нарастить стропильную ногу, используя специальную накладку. Чтобы правильно выполнить соединение, требуется стыкуемые концы досок или бруса отрезать строго под углом 90°. Это позволит предотвратить образования прогиба под нагрузкой в месте стыка торцов стыкуемых стропил.
соединение стропил встык
Срезанные торцы соединяются и закрепляются посредством металлического крепежа либо используются накладки из обрезков доски, устанавливаемые с обеих сторон соединения. Каждая накладка должна быть прибита гвоздями, расположенными в шахматном порядке.
Метод «косого прируба»
Если соединение встык более всего подходит для сращивания стропильных досок, метод косого прируба идеально подходит для увеличения стропильной ноги из бруса большого сечения. Данная технология получила свое название из-за принципа подрезки элементов. Соприкасающиеся концы досок необходимо подрезать под определенным углом.
метод косого прируба для удлинения
Элементы, выполненные из бруса, плотно стыкуются полученными плоскостями. В месте соединения требуется выполнить сквозное вертикальное отверстие под шпильку или болт.
Важно, чтобы диаметр отверстия точно соответствовал диаметру крепежного элемента (12 или 14 мм) или был меньше на 1 мм. В этом случае крепление плотно сидит в древесине и отсутствует люфт, который может создать нагрузку на изгиб
Соединение внахлест
Срастить стропильные доски можно внахлест – это дает возможность создать жесткое соединение. Данный способ удлинения достаточно прост: две доски укладываются друг на друга с нахлестом, длина которого должна составлять не менее одного метра. Соединение досок выполняется при помощи гвоздей – крепежные элементы устанавливаются в шахматном порядке.
соединение стропил внахлест
Крепление элементов внахлест – наиболее простой способ стыковки наращивания стропильных ног. В этом случае не требуется соблюдать точность подрезки элементов. Вместо гвоздей в качестве крепежа могут применяться шпильки с шайбами и гайками.
Как сделать дом с пристройкой под одной крышей
Дом и пристройку накрыть одной крышей вполне реально. Монтируются новые, более длинные стропила, на них укладывается своя обрешётка и новое покрытие общей для дома и пристройки крыши. На стене пристройки под стропила укладывается специальная рама из хорошего бруса. На профессиональном языке она называется «мауэрлат». Верхние концы стропил укладываются и закрепляются на балке «конькового прогона». Нижние концы стропил закрепляются на одной из сторон мауэрлата.
После окончания работ с новой крышей, старую можно демонтировать. Тем самым немного поднять высоту потолка.
Продление крыши на оба дома ФОТО: im0-tub-ru.yandex.net
Под черепицу
По мнению специалистов, именно черепичные кровли обладают наиболее оптимальными эксплуатационными характеристиками с точки зрения качества и долговечности. Обычно это однослойные конструкции, обрешетка под которые обустраивается из брусков сечением не менее 6 см.
Шаг укладки ориентируется на габариты используемой черепицы. Некоторые ситуации предполагают создание двойной обрешетки, из такого же материала. Для достижения равномерности прилегания черепицы требуется соорудить максимально ровную плоскость конструкции. Это подразумевает использование бруса с одинаковым размером.
Основные понятия и термины
Планируя монтаж двускатной крыши, не стоит торопиться с закупкой материалов и засучив рукава погружаться в работу. Прежде всего нужно разобраться в проектной терминологии и определить, какой именно вариант двускатной крыши подойдет в данном случае.
Мауэрлат – монтируемый по периметру наружной несущей стены брус, который играет роль опоры для стропильных ног. При минимальном сечении 100 * 100 мм такой брус может быть цельным или наборным из двух элементов с меньшим сечением.
Стропильная нога – балка, которая снизу опирается на мауэрлат и, наклоняясь, вверху соединяется с еще одной, образуя конек. Наличие двух соединенных между собой балок и характеризует двускатную систему крыши. Толщина стропильной ноги должна составлять минимально 50 мм, а ширина – не меньше 150 мм.
Ферма – треугольник, установленный в месте соединения двух стропильных ног. Размер шага при монтаже двускатной крыши будет зависеть от массы кровельного пирога и рассчитывается с учетом снеговой и ветровой нагрузки на конкретной территории.
Конек(или коньковый прогон) представляет собой верхнюю линию, соединяющую стропильные ноги и две плоскости кровли.
Кобылки – свисающие над наружной несущей стеной края стропильных ног. На наружную сторону свесов прибиваются лобовые доски, которые впоследствии станут опорой при монтаже сливных кровельных желобов.
Стойки– вертикальные брусья, подпирающие стропильную конструкцию. Если дом небольшой, достаточно установить стойку только по центру, где она будет подпирать конек. Если же постройка имеет значительную площадь или жилой чердак, понадобятся также и промежуточные стойки.
Подкосы необходимы для придания дополнительной устойчивости стропильным фермам. Это маленькие балки, которые устанавливаются под небольшим скосом.
Затяжка– также называется «схватка» или «ригель» и нужна для стягивания двух смежных стропильных ног.
Лежень чем-то напоминает мауэрлат, с тем лишь отличием, что его монтаж осуществляется над внутренней несущей стеной или несколькими внутренними стенами.
Обрешетка – бывает сплошная или с зазорами (зависимо от массы и конструкции кровельного пирога) и представляет собой перпендикулярно набитые доски над стропилами.
Прогон– практически то же, что и коньковой брус, но монтируется по всей плоскости кровли, укрепляя фермы и дополнительно подпирая стропила.
Утеплённая крыша
Если пристройка будет выполнять функцию жилого помещения, да ещё и в холодную погоду, то строителю придётся принимать решение об утеплении крыши. Это уже более сложное сооружение. Такая же конструкция используется и при строительстве двух- и трёхскатных поверхностей.
Утеплённая крыша комплектуется несколькими слоями разнообразных материалов. Необходимо обеспечить выход наружу пара из помещения, не допустить протечки воды внутрь дома, создать теплоизоляционный слой, обеспечить этим слоям механическую защиту и сверху, и снизу. Для каждой из этих функций применяется соответствующий материал.
Конструкция утеплённой крыши ФОТО: stroyday.ru
Главные характеристики узлов стропильной системы
Основные узлы крепления стропильной системы кровли показаны на рис. 1. Они подразумевают наличие стропильной ноги (мауэрлата – 1), стропильной ноги (конькового прогона – 2), стойки (затяжки – 3). Конструкция стропильной системы – это основной несущий элемент кровли.
Все узлы крепления кровли должны иметь достаточную прочность, это должно исключать значительную степень риска, связанного с обрушением кровли.
Последствия допущенной ошибки при соединении элементов могут оказаться самыми непредсказуемыми.
Рисунок 1. Основные узлы крепления стропильной системы кровли: 1 – мауэрлат, 2 – коньковый прогон, 3 – затяжки.
Вначале производят установку стропил на мауэрлате при наличии у строения кирпичных стен. Аналогичные узлы предусматриваются и для блоков из бетона, тогда необходимо создать железобетонный пояс жесткости, а в его конструкцию обязательно вставить шпильки. Их расположение должно быть на расстоянии от 1 до 1,5 м друг от друга, а их диаметр должен составлять более 14 мм. Верх шпилек должен быть оснащен специальной резьбой.
Мауэрлат просверливают, делая отверстия, которые необходимы для крепления элементов на нем. Каждое из отверстий должно иметь размер, совпадающий с диаметром шпильки, а его шаг должен соответствовать расстоянию между шпильками. На каждый выступающий конец шпильки надевают гайку и затягивают ее, за счет чего и обеспечивается прочность соединения мауэрлата и стены. Соединять стропила с мауэрлатом следует так, чтобы не произошло ослабление их несущей способности.
Описание основных крепежных элементов для монтажа стропильной системы
Если в процессе строительства дома было использовано оцилиндрованное бревно либо брус, то создавать армопояс не обязательно. производят на верхнем брусе либо на бревне стенки. С данной целью соединения мауэрлата со стропилами применяют разные способы врубок (врезок).
Каким крепежом крепят металлические стропила:
- Пластинами.
- Крепежными элементами LK.
- Уголками.
- Кронштейнами WВ.
- Саморезами.
- Разновидностями уголка КР.
- Стяжками из проволоки.
- Монтажной лентой перфорированной ТМ.
- Болтами с гайками.
- Кронштейнами WВ.
Если при соединении стропил с мауэрлатом применяют кронштейны, то их врезку на стропилах не производят, что способствует укреплению несущей способности. Обычно производят металлические кронштейны, а металл является оцинкованным и имеет размер толщины в 0.2 см. Кронштейны укрепляют гвоздями, анкерными болтами или шурупами.
Применять крепежный элемент LK можно, создавая узлы крепления не только стропил с мауэрлатом, но и других различных элементов, составляющих конструкции кровли. Крепежный элемент LK укрепляется к древесине, как и кронштейны, при этом исключение будет составлять использование анкерных видов болтов.
Монтажная перфорированная лента позволяет усилить соединительные узлы при возведении кровельных систем. Ее применяют не только с целью создания более прочных узлов, но и для укрепления элементов для дополнительного применения с целью придания жесткости либо прочности системе в целом. Крепят перфорированную монтажную ленту шурупами или гвоздями, поэтому используется она с целью усиления конструкции системы стропил любой кровли, целостность которой не будет нарушаться.
С использованием уголков КР и их различных модификаций узлы крепления усиливают, чтобы они могли эффективно участвовать при соединении мауэрлата и стропил. Обеспечение соответствующей прочности узлам кровли допустимо при использовании уголков, что позволяет повысить несущие характеристики кровельной конструкции.
Использование соединительных элементов из металла не связано с врезкой уголков в систему кровли. Это не будет являться причиной понижения несущей способности кровельной системы. Применять уголки для соединения можно с применением шурупов либо гвоздей, выступы которых напоминают ерша.
Закрепление на мауэрлате и стойках
Для соединения стропил с балкой-мауэрлатом потребуется определенная сноровка. В нижней части стропила делают зарез до половины его диаметра.
Форма зареза должна быть такой, чтобы стропильная нога смогла «зацепиться» за внешний угол мауэрлата, не соскользнув с него.
Запрещается соединение стропила с мауэрлатом без устройства такой выемки, так как в этом случае стропилина просто соскользнет с опорной балки, и вся конструкция рухнет вниз.
В некоторых случаях выемку делают в самом мауэрлате. Для этого опорная балка должна быть сделана из древесины твердых пород или лиственницы. Нельзя делать зарубки в мауэрлате, изготовленном из сосны и других хвойных пород.
Почему так важно надежно закрепить стропила на опорной балке? Если этого не сделать, то скаты разъедутся под давлением даже небольшого снежного покрова. Чтобы этого не случилось, была придумана методика врезания ног в мауэрлат
Чтобы этого не случилось, была придумана методика врезания ног в мауэрлат.
Существует два метода врезки в мауэрлат:
- в балку;
- в прорезь в балке.
При врезке в балку в стропилине вырезают шип, а в мауэрлате – паз. Глубина щели не должна превышать 1/4 диаметра опорной балки.
Второй метод — врезка стропилины в прорезь — используют на крутых кровлях. Угол наклона ската должен быть > 35 градусов.
Во избежание сколов врубка в мауэрлат должна находиться не ближе 4-х сантиметров от края балки. Для более пологих крыш используют метод врезки двойным зубом.
Врезка двойным зубом может производиться как:
- два шипа с замковым соединением;
- соединяющий упор с шипом;
- упор без шипа.
Зубы могут входить в опорную балку на одинаковую глубину или на разную, при этом первый зуб всегда входит на меньшую глубину, чем второй.
Видео:
Крепление стропил с затяжкой в висячих стропильных конструкциях и соединения стропил с лежнями в наклонных конструкциях обязательно проводится с помощью врезки.
Дополнительно узел соединения усиливается металлическими уголками или тремя длинными гвоздями.
Теперь вы знаете, как правильно соединить стропила друг с другом и с другими элементами каркаса крыши и сможете самостоятельно выполнить эти операции.
Виды четырехскатных крыш
Даже простая «коробка» под 4-х скатной крышей выглядит внушительно
Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.
Общее устройство шатровой крыши
Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.
Устройство вальмовой кровли в общих чертах
При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.
Полувальмовые
Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.
Полувальмовые крыши — датская и голландская

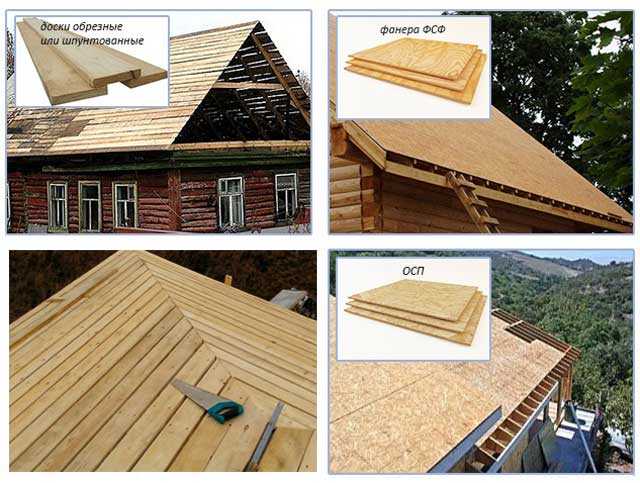

Технология монтажа двойной сплошной обрешетки
Ее можно представить в виде двухъярусного сооружения. Первый – доски закрепленные в разбежку. Второй – сплошная площадка из фанеры, OSB или досок. Она является наиболее эффективной, если сравнивать с однослойной. Поэтому ее чаще всего используют во время укладки современных мягких кровельных материалов.
Сборка двойной обрешетки из досок

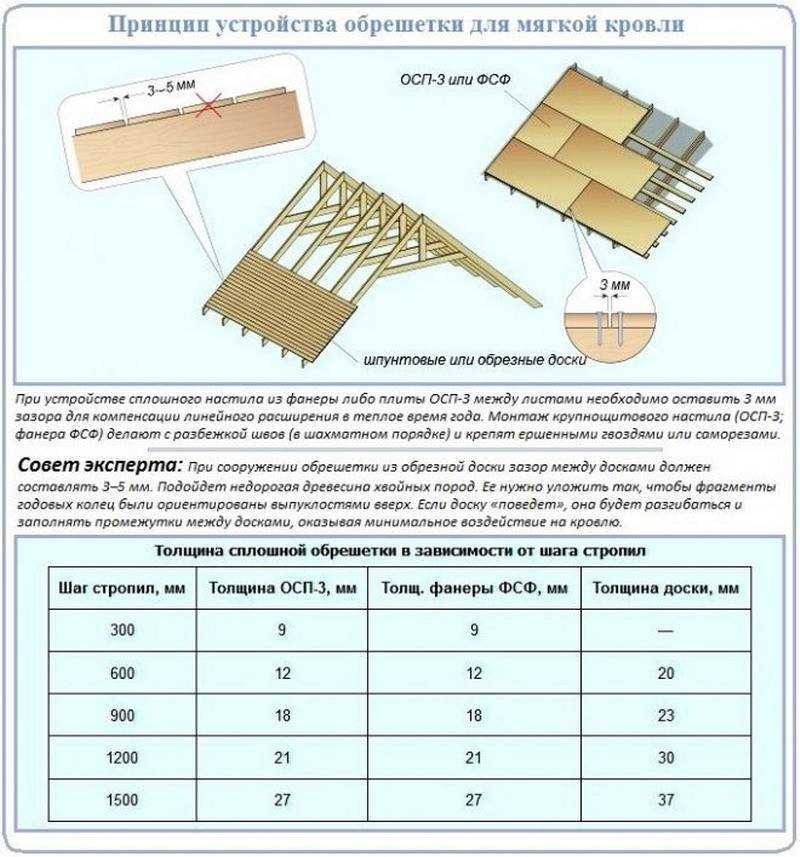

Основой для укладки мягкой кровли допускается применять только доску. Они используются для крепежа обоих слоев.
К материалам предъявляются следующие требования:
- В первом ряду использовать доски толщиной от 25 мм, шириной от 100 до 150 мм. Допускается замена на брус 50х50 и 30х70.
- Второй слой формируется из досок толщиной 20-25 мм и шириной от 50 до 70 мм.
- Обязательно использование антисептика.

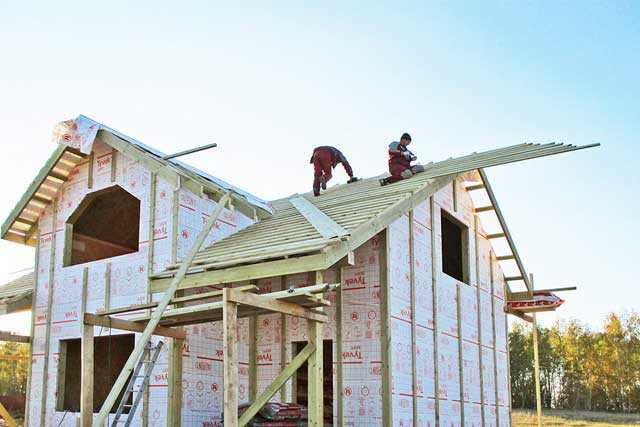

Процесс монтажа происходит в следующем порядке:
1. В параллельной плоскости к коньку фиксируются доски с промежутком от 200 до 300 мм. Главное исключить возможность прогиба досок из 2 уровня.
2. Поверх них под углом в 45 градусов пробивается доска 2 ряда. Также оставляется зазор в 2-3 мм. Работа происходит от конька к карнизу.
Такую конструкцию обычно готовят под рубероид. В случае с современными материалами желателен комбинированный способ.
Изготовление комбинированной двойной обрешетки
В подобной конструкции используется сочетание материалов. В первом слое доска или брус, второй – фанера или OSB.
По традиции собирается она таким образом. Перпендикулярно по отношению к стропилам укладывается доска или брус, в разбежку. Сверху фанера или OSB. Этот способ используется обычно при создании холодного чердака. Утепление и гидроизоляция не производится.

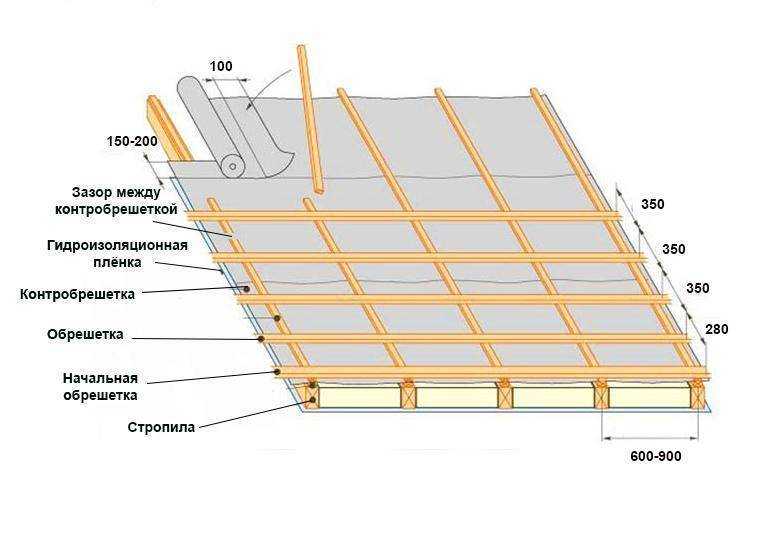

Если же необходимо провести утепление, то нужно применять иной вариант. Он несколько сложнее. Параллельно стропилам укладывается брус контробрешетки. Сверху, уже перпендикулярно им, доски первого уровня. Оканчивается кровельный пирог листовым материалом. Способ отличен от прошлого присутствием контробрешетки. За счет нее обеспечивается зазор для вентиляции между щитовым настилом и пароизоляцией.
К материалам предъявляются следующие требования:
- Брус для создания контробрешетки – 25х30 или 50х50 мм.
- Доска 2 слоя – толщиной 25 миллиметров, а ширина от 100 до 140 миллиметров.
- Листовой материал – 9-12 мм.
- Обработка антисептиком.
Последовательность работ:

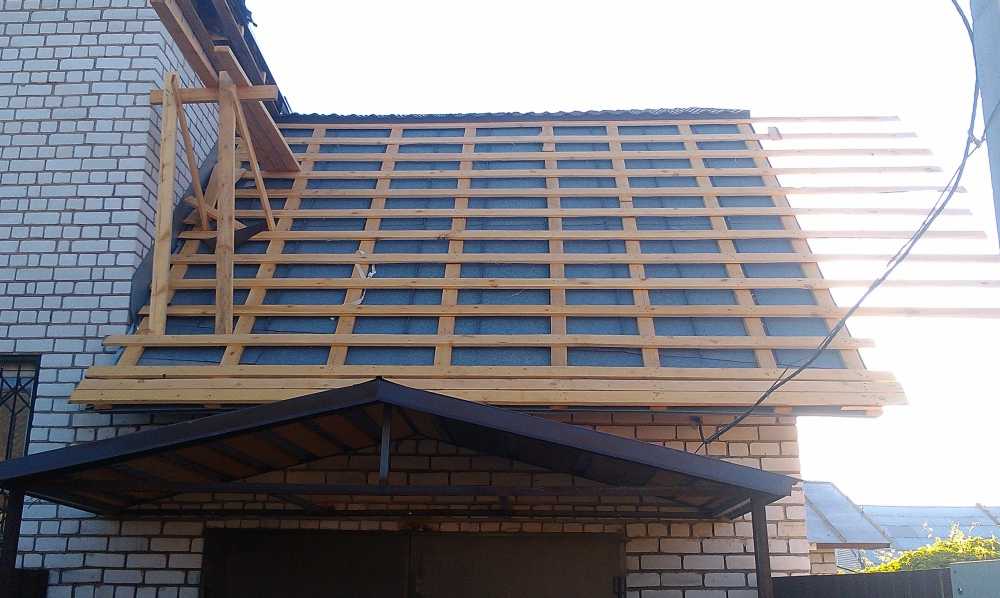

1. Если есть слой теплоизоляции и гидроизоляции формируется ряд контробрешетки. Сечение указано выше. Они закрепляются поверх стропил, вдоль. Этот ряд необходим не только для создания зазора для вентиляции, но и для закрепления пленки пароизоляции, укладываемую на утеплитель. Если разобрать все на этапы, то выглядеть это будет так. Сначала меж стропил укладывается теплоизоляционный материал. Сверху накрывается пленка пароизоляции, прибивается к брусу контробрешетки. При отсутствии теплоизоляции сразу можно приступать к обустройству обрешетки в разбежку.
2. Доски укладываются на брус контробрешетки или сразу на стропильные перекладины. Поперек. Шаг укладки от 200 до 300 миллиметров.

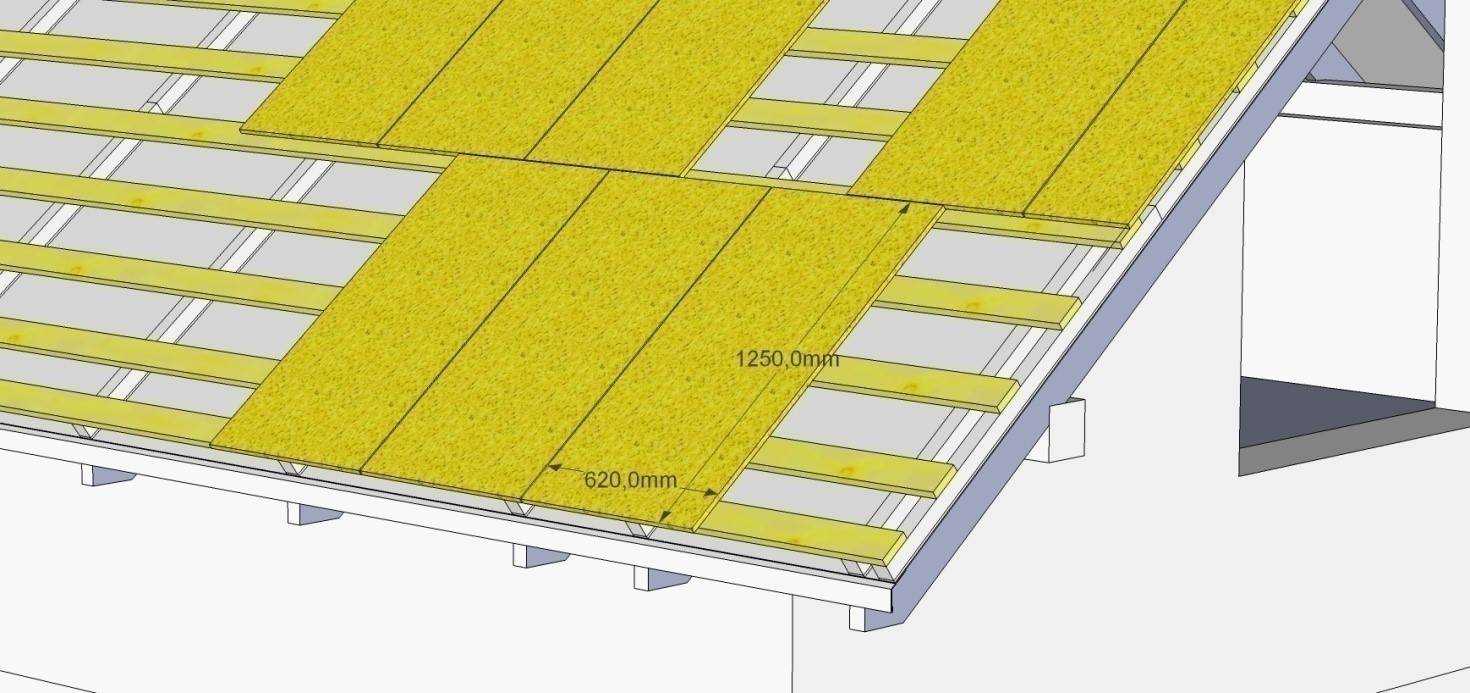

3. Листовой материал кладется параллельно. Длинная сторона поперек стропил. Обязателен компенсационный шов до 3 мм. Крепление осуществляется к каждой стропильной ноге с интервалом в 30 см. Стыки должны размещаться на опорах. Крепятся стыки с промежутком 15 см.
Подводя итог, можно сказать, что самостоятельно обрешетку для мягкой кровли строить не желательно. Лучше все же обратиться к специалистам, знающих все тонкости. Иначе можно получить множество проблем с кровлей.
Советуем почитать:
- Особенности пирога под мягкую кровлю;
- Устройство крыши дома;
- Стропильная система вальмовой крыши
https://youtube.com/watch?v=CWevWtBG0W0
https://youtube.com/watch?v=kmvFmteu70c
Установка рядовых стропил
Используются горбатые доски, которые нужно устанавливать горбом вверх.
Прицепите шаблон на край доски, которая будет верхом стропила и отчеркните верхний отрез. Можно сразу отметить и отрезать верх всех досок идущие на рядовые стропила, а можно каждое стропило размечать отдельно.
Отмерьте от нижней точки конькового разреза (A) расстояние равное диагонали стропильного треугольника и отметьте эту точку (B). Прицепите шаблон на нижнюю часть стропила, выровняйте его с точкой B и разметьте горизонтальную линию распила. Этой плоскостью стропило будет опираться на доску обвязки стены каркасного дома (или на мауэрлат каменных домов).
Отмерьте на линии вышедшей из точки B расстояние равное ширине доски обвязки (или ширине мауэрлата) плюс погрешность 0–1 см на кривизну доски обвязки стены каркаса (или мауэрлата) и плюс толщину обшивки каркасного дома. Отметьте эту точку (C).
Выровняйте шаблон с точкой C и отчеркните линию вертикального разреза. Отметьте точку D. Треугольник BCD образует опорный вырез в нижней части стропила. Далее от этой точки размечается карнизный свес. Если длины доски мало для устройства свеса, то разметку линии BC нужно делать длиной равной ширине обвязки (или мауэрлата), провести вертикаль от конца отрезка и обрезать по ней стропило. Карнизный свес в этом случае делается пришиванием кобылки.
Если длина доски позволяет, сделайте разметку карнизного свеса. Вычисления производите на стропильном калькуляторе. Задайте величину карнизного свеса включая в этот размер ширину доски обвязки (или мауэрлата) и если карниз будет подшиваться, то толщину досок подшивки. Например, вы хотите, чтобы крыша каркасного дома выступала от стены на 40 см, а карниз был обшит досками и сайдингом, то общая длина свеса включая доску обвязки стены, предположим 15 см, составит 55 см. Из общей длины свеса нужно вычесть толщину доски обшивки, предположим 2 см и ширину профиля сайдинга 1 см. Получим величину свеса крыши в горизонтальной проекции равную 52 см. Вводим этот размер в калькулятор в качестве основания стропильного треугольника, уклон крыши вводим такой же как в предыдущем вычислении для расчета большого стропильного треугольника. Калькулятор вычислит диагональ, которую нужно отложить от точки B до точки E. Шаблоном, выравненным с этой точкой, размечаем место нижнего вертикального отреза стропила. Если хотите подрезать низ карниза в горизонтальной плоскости, разметьте шаблоном и получите точку F. Длину линии EF сделайте какой нравится.
После разметки одного стропила, можно упростить действия по размете следующих стропил. К нижней части размеченного стропила приставьте ровную дощечку и перенесите на нее положение точек B, D, E и F. Далее приставляйте эту рейку к точке B на других стропилах и размечайте карнизный свес.
Установите стропило ровняя его точку A с линией или отрезом на коньковой доске, а точку B с кромкой доски обвязки (или мауэрлата). Для упрощения позиционирования стропила прикрепите струбциной к его нижней части временный брусок. Выставите на дисковой пиле угол наклона крыши полученный из калькулятора и опилите торец бруска. Брусок прикрепленный к стропилу будет помогать позиционировать стропило. Ставьте стропила поочередно с двух сторон конька. Выпиленные по одному размеру они будут выравнивать коньковую доску.
Стропильная система четырехскатной крыши вальмового типа
Стропильная система вальмовой крыши с наслонными стропилами
Стропильная система четырехскатной крыши: устройство вальмовой кровли
Диагональные стропила
Как спаривать стропила из досок
Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).
Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).
Шпренгельные балки поддерживают диагональные стропила
Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.
Опирание накосной стропильной ноги
Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.
Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.
Узел опирания диагональных стропильных ног с одним коньковым прогоном
Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.
Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:
- Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
- Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.
При наличии двух коньковых балок
Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).
Крепление накосного стропила к мауэрлату
Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.
Чтобы не считать размеры балок, можно воспользоваться таблицей
Как крепить нижние концы стропил
Скользящее крепление для стропил
Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.
Несколько вариантов крепления стропил к мауэрлату
Пример расчёта
В качестве примера рассмотрим дом шириной 6 м с углом наклона скатов 45 градусов, покрытый металлочерепицей и расположенный в Ⅲ-ем снеговом районе. Длина несущего конькового прогона составляет 4 м.
Воспользуемся уже готовым значением веса конструкций, вычисленном в статье Сбор нагрузок и составляющем 30 кг/м 2 .
Указав вес конструкций, снеговой район и угол наклона кровли в калькуляторе для расчёта снеговой нагрузки получим нормативные значения нагрузок, составляющие для веса конструкций 42 кг/м 2 , а для снеговой нагрузки — 76 кг/м 2 .
Ширина грузовой площади в нашем примере составляет половину суммы пролётов стропил по разным сторонам коньковой балки: 3 + 3 2 = 3 м.
Расчёт начнём с варианта предпологающего использование в качестве несущей коньковой балки пакета из трёх досок 50×150. Вводим полученные ранее значения в калькулятор и выполняем расчёт:
Как видно из результатов расчёта, использовать данную балку не представляется возможным; поэтому попробуем увеличить высоту досок, и рассмотрим составную балку из трёх досок 50×200:
Составная балка из трёх досок 50×200 удовлетворяет всем требованиям и может быть использована в данном случае. Так же можно проверить возможность использования составной балки из двух досок 50×200, в рассматриваемом случае её использование недопустимо.
