Варианты установки стоек фундамента в грунт

Прежде всего застройщику необходимо выбрать вариант установки стоек каркаса в грунт. В зависимости от характера грунта предлагаем три варианта установки стоек.

Первый вариант (рис. 2) — это установка стоек каркаса в плотном непучинистом грунте (скалистый; гравелистый; плотный песок) с низким уровнем грунтовых вод, когда исключена возможность как оседания стоек, так и выдавливания их при вспучивании грунта.

Для обеспечения лучшей устойчивости стойки в нижней ее части устраивают опорную крестовину, а при засыпке производят послойное уплотнение грунта с добавлением мелкого щебня или гравия. Нижнюю часть стойки необходимо хорошо покрыть, битумной мастикой, масляной краской или, в крайнем случае, обжечь, что предохранит стойки от гниения. Стойки каркаса устанавливают друг от друга на расстоянии 0,7—0,8 м, а в торцах здания — на расстоянии 1 м.

Рис. 2. Установка стоек бани в плотном непучинистом грунте:
1 — опорная крестовина; 2 — стойка каркаса; 3 — битумная обмазка; 4 — нижняя доска обвязки каркаса; 5 — обшивка стен; 6 — опорный брус пола; 7 — пол бани; 8 — пароизоляция; 9 — засыпка стены; 10 — опорная планка нижней доски обвязки.

Второй вариант (рис. 3) обеспечивает надежную установку стоек каркаса бани в пучинистых грунтах.

Деревянную стойку предварительно плотно вставляют в отрезок металлической или асбоцементной трубы и заглубляют в грунт. При этом заглубленную часть трубы следует покрыть битумной мастикой снаружи и внутри, что обеспечит скольжение грунта по поверхности трубы при его вспучивании в зимнее время. Для защиты деревянной стойки от гниения также выполняют битумную обмазку. Защищают стойку в верхней части трубной вставки и торец ее внутри трубы.

Стойка каркаса трубной вставкой должна опираться на плотную песчано-щебеночную подушку, что позволит уменьшить оседание каркаса. Нижнюю доску обвязки каркаса устанавливают в стойках посредством врезки с закреплением ее гвоздями и опиранием доски на торец трубной вставки. Последующая технология устройства стен аналогична первому варианту.

Рис. 3. Установка стоек каркаса бани в пучинистом грунте:
1 — трубная вставка; 2 — битумная обмазка трубы; 3 — стойка каркаса; 4 — битумный замок; 5 — нижняя доска обвязки каркаса; 6 — раскосы.

Третий вариант крепления стоек каркаса бани необходимо применять в грунтах, имеющих проседающие слабонесущие слои.

Для крепления деревянной стойки также используют трубную вставку, которую замоноличивают в бетонный столбчатый фундамент (рис. 4).

Затем стойку устанавливают в трубу с боковым зазором 10—15 мм, погрузив конец стойки в бетонную смесь, а кольцевой зазор плотно закрепляют цементно-песчаным раствором. После установки всех стоек каркаса производят монтаж элементов каркасной стены, используя способы первого и второго вариантов.

Рис. 4. Крепление стоек каркаса бани в фундаменте:
1 — песчаная подушка; 2 — бетон; 3 — трубная вставка; 4 — линолеум, пергамин; 5 — цементно-песчаный раствор; 6 — битумная обмазка; 7 — деревянные стойки каркаса; 8 — обшивка стен; 9 — нижняя доска обвязки каркаса.

Для всех вариантов установки стоек диаметр трубных вставок можно применять в пределах 100—150 мм. Если используют стойки из прочных пород дерева (дуб, ясень, бук), то диаметр трубы может быть 100—110 мм. В ходе установки стоек каркаса желательно снимать поверхностный слой грунта под зданием бани, при этом врезку в стойки нижней цокольной доски производят на уровне 250—300 мм от грунта. При использовании для стоек трубных вставок верхнюю часть всех труб нужно устанавливать строго на одном уровне, обеспечивая таким образом горизонтальность нижней обвязки каркаса.

После установки всех стоек их скрепляют между собой временными раскосами и присыпают к укладке нижних досок обвязки. При наличии большого количества разного горбыля нижнюю доску можно выбрать и из него толщиной 40—50 мм. Ширина нижней доски должна определяться диаметром стойки, который, в свою очередь, задается диаметром трубной вставки.

Для установки нижней доски обвязки в стойках каркаса делают врезки глубиной 10—15 мм, в которые вставляют доску, закрепляемую на опорную планку или на края трубных вставок при помощи гвоздей. Нижняя доска обвязки обязательно должна быть покрыта гудроном, битумной мастикой, т.е. нижнюю часть каркаса бани выполняют из антисептированных досок.

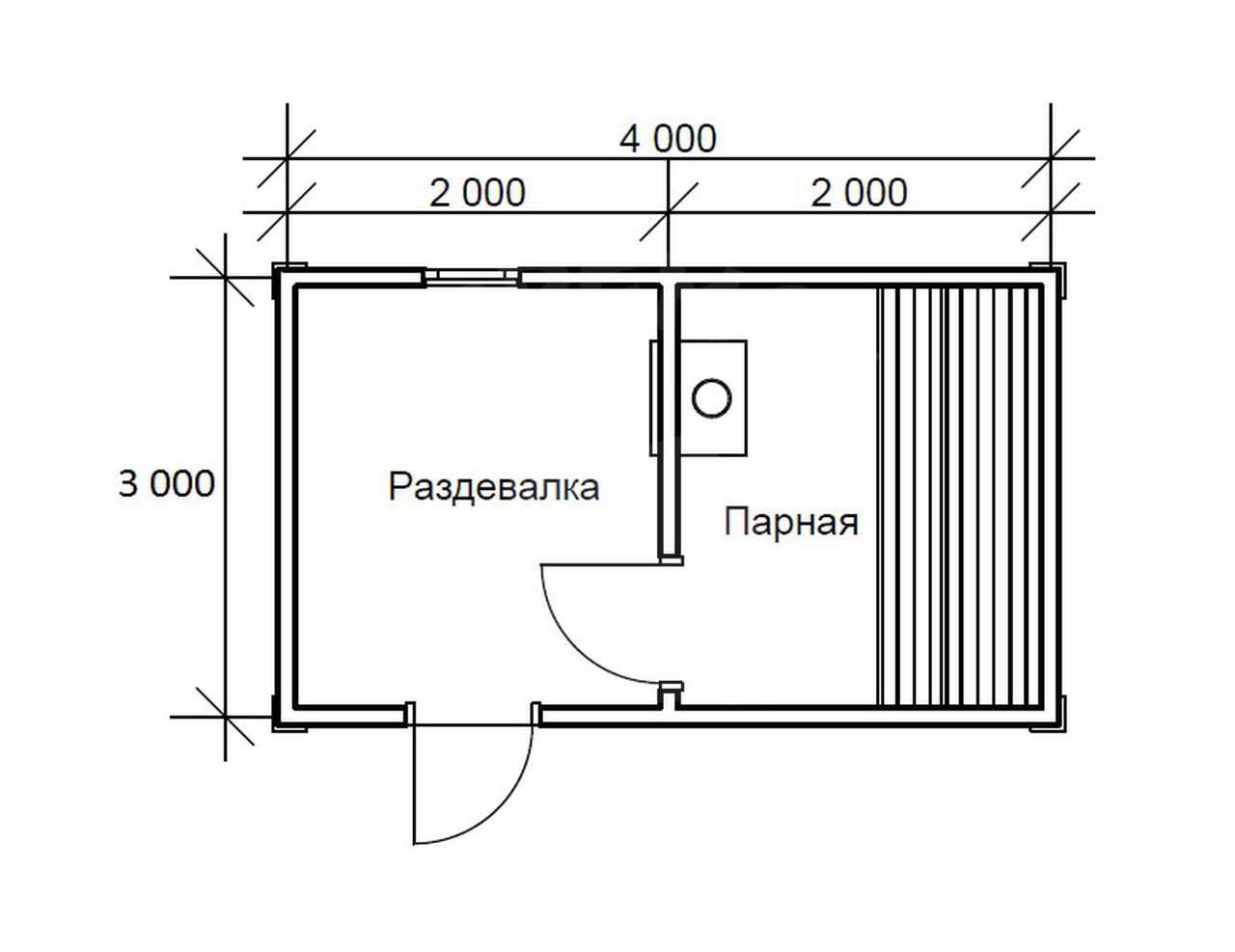

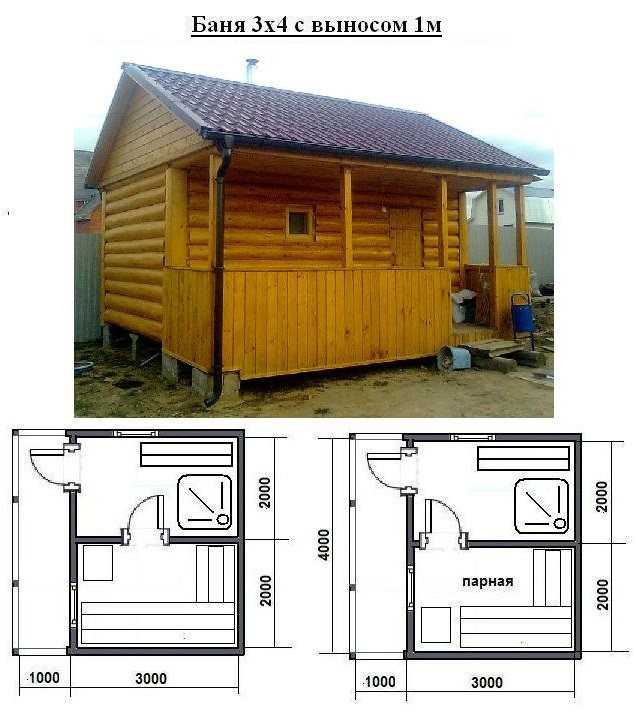

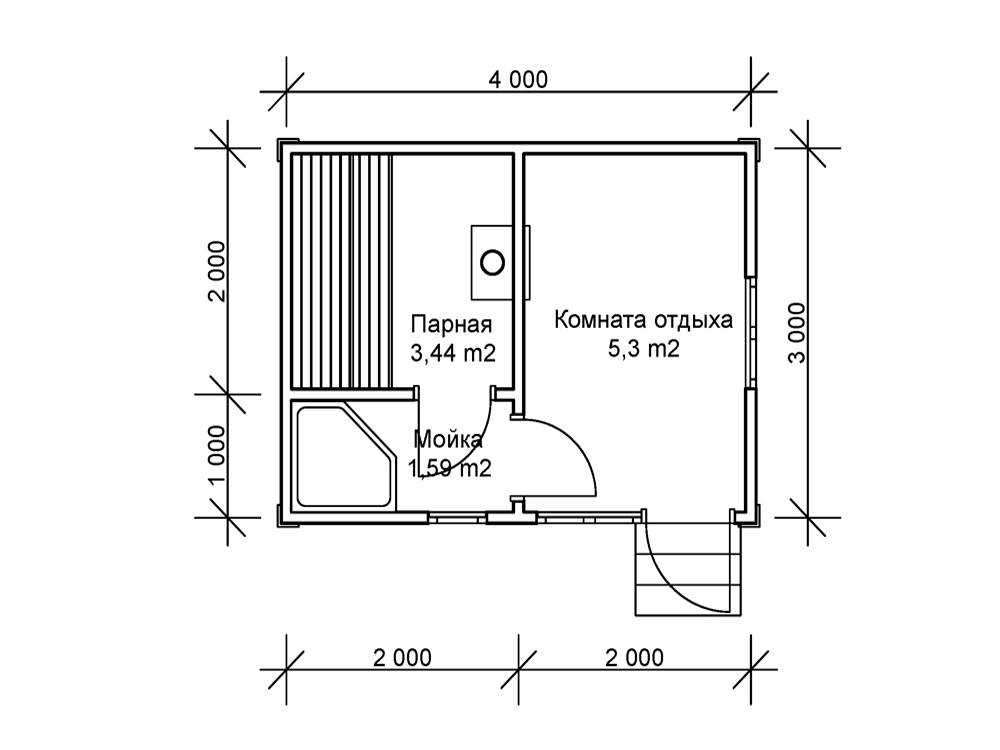

Баня 3х4 своими руками

Баня размером 3х4 метра — это прекрасное место для расслабления и отдыха. Собрать такую баню можно своими руками, если следовать определенной последовательности действий.

Планирование и подготовка

Перед тем как приступить к строительству бани, необходимо составить ее план и подготовить все необходимые материалы и инструменты. На этом этапе стоит обдумать расположение дверей, окон, полок и других элементов бани.

Подготовка фундамента

Первым делом стоит заняться подготовкой фундамента. Для бани размером 3х4 метра подойдет ленточный или столбчатый фундамент. Фундамент должен быть устойчивым и надежным, чтобы выдержать вес всей конструкции.

Строительство стен и крыши

После того как фундамент готов, можно приступить к строительству стен и крыши. Обычно для стен бани используется древесина, так как она обеспечивает хорошую теплоизоляцию. Крыша может быть односкатной или двускатной, в зависимости от предпочтений.

Внутренняя отделка и установка печи

Следующим этапом является внутренняя отделка бани и установка печи. При выборе материалов для отделки стоит учесть, что они должны выдерживать высокие температуры и влажность. Печь должна быть безопасной и эффективной.

Завершающие работы

После того как основная конструкция бани готова, можно заняться завершающими работами. Это включает в себя установку дверей и окон, монтаж полок и других элементов интерьера, а также обработку древесины специальными средствами для увеличения ее срока службы.

Что такое походная баня

С давних времен переносные бани используют в длительных походах. Наибольшую популярность эта конструкция приобрела в годы войны. Самодельная небольших габаритов печь, плотный, не продуваемый и не промокаемый материал, прочный каркас — всё, что нужно было взять с собой для поддержания здоровья и гигиены тела. До сих пор банные палатки широко применяют на военных полигонах во время учений. Только раньше ткань обрабатывали воском, масляными растворами, а сейчас используют обычный палаточный материал с заводской пропиткой.

В такой бане можно мыться и париться в любую погоду. Осадки, будь это дождь, снег или град не помешают получить удовольствие от горячего пара и как следует расслабиться. Если поблизости есть водоём, то удовольствие окунуться после процедур будет ничем не заменить. В зимнее время в таком помещении по окончанию банных мероприятий можно выстирать и хорошенько просушить одежду. (Читайте статью на тему «Сауна или баня: что полезнее, в чем отличие»)

Бани для похода конструируют заранее, сваривая каркас, сооружая печь и заготавливая обшивку. Но есть также варианты сборных конструкций, которые мастерят из подручных средств, не планируя заранее, до выхода в поход. Каждый способ по-своему интересен и уникален, рассмотрим их в отдельности.

Особенности конструкции

Для любого туриста, охотника или рыбака походная баня – это дополнительный атрибут, благодаря которому можно мыться в полевых условиях. Комплекс приобретают в магазине, изготавливают элементы сборной конструкции заранее либо собирают на месте из подручных материалов.

Конструкция представляет собой металлический или деревянный каркас, допустимо также использовать трубы ПВХ, обтянутый специальным непромокаемым материалом. Это необязательно ткань, обработанная пропиткой. Бывалые туристы сооружают парилку с помощью плотной полиэтиленовой пленки. (Читайте статью на тему «Как сделать баню-бочку своими руками: пошаговая инструкция, чертежи и фото»)

Самым важным элементом для любой бани считается печь. Обогрев импровизированного банного помещения делают при помощи самодельной каменки, установленной внутри или снаружи, либо готовой «буржуйки», приобретенной в магазине или изготовленной своими руками заранее.

Покупные и самодельные сауны для похода изготавливают в форме конуса, куба, параллелепипеда, пирамиды. Все зависит от того, сколько человек планирует принимать банные процедуры одновременно. Также пользуются популярностью двух- или трёхкомнатные походные бани. Каждая комната выполняет особую функцию. В одной можно переодеться, другая предназначена для отдыха компанией, а третья несет главное предназначение – парилка.

Строительство летней бани из досок

Для изготовления каркаса применяются доски сечением 50х100 мм и более или просушенный брус.
Внешняя обшивка выполняется из досок сосны или лиственницы.
Внутренняя обшивка требует использования древесины с низким коэффициентом теплопроводности, например, липы или осины.
Пароизоляционные материалы не должны при нагревании выделять запаха и вредных веществ. Поэтому в парилках рубероид и толь использовать не рекомендуется. Свой выбор можно остановить на современных мембранах. Наибольшей эффективностью обладают фольгированные пленки. Они сочетают в себе пароизоляционные и теплоотражающие свойства.
Теплоизоляционные материалы служат для сохранения комфортной температуры в бане и не препятствуют ее воздухообмену. Чаще всего используется базальтовая вата в виде рулонов или плит. Она не горит и не токсична.

Строительство бани из досок осуществляется в таком порядке:

Выполняется цокольная обвязка бани, которая служит основанием для ее каркаса. При этом используется брус 150х150 мм или доски 50х100 мм, уложенные в 2-3 ряда на ребро. Перед монтажом материал обрабатывается антисептиком. При использовании для обвязки досок их проще соединять в углах и выполнять в конструкции пазы для крепления вертикальных элементов каркаса.
После сборки нижней обвязки ее помещают на столбчатый фундамент и выравнивают в строго горизонтальном положении. Между обвязкой и верхней поверхностью столбиков должны находиться гидроизолирующие прокладки рубероида. Углы деревянной конструкции должны обязательно опираться на столбы фундамента.
После монтажа, крепления и устройства пазов нижней обвязки выполняется размещение стоек каркаса. Шаг между ними принимается в 600 мм в соответствии с шириной плит утеплителя. В процессе этой работы необходимо определить места расположения дверных и оконных проемов. Вначале устанавливаются обрамляющие их стойки и угловые стойки, а затем все промежуточные вертикальные элементы. Некоторые из них должны планироваться к размещению в местах сопряжений стен с внутренними перегородками.
Временные крепления стоек осуществляются укосинами, соединяющими вертикальные элементы каркаса с нижней обвязкой. Правильность установки проверяется уровнем.
Свободные концы стоек соединяются верхней обвязкой, изготовленной из 50-миллиметровой по толщине доски, уложенной плашмя.
Все работы по возведению каркаса летней бани из досок необходимо выполнять внимательно, выводя прямые углы, а также сохраняя правильные уровни его элементов по вертикали и горизонтали.
После сборки каркаса выполняется его наружная обшивка досками. Для придания конструкции жесткости она осуществляется в горизонтальном направлении. Доски не нужно крепить встык, так как при их усыхании между ними неизбежно появятся щели. Под обшивкой необходимо уложить гидроизоляцию.
Следующий этап работы — это монтаж утеплителя. Он размещается в пространстве между стойками и не требует крепления при его плотном к ним прилегании.
Затем поверх утеплителя укладывается пароизоляционный слой пленки. Для ее крепления применяются тонкие рейки и степлер. Стык полотен выполняется внахлест и проклеивается скотчем. Случайные повреждения пленки также должны быть заклеены. Для стока конденсата нижний край пленки должен заводиться на 10-15 см ниже стыка пола со стеной во избежание попадания влаги на деревянные элементы конструкции.
Внутренняя обшивка бани выполняется в вертикальном направлении. Между ее тыльной стороной и пароизоляционным слоем необходимо оставить вентиляционный зазор. Для его устройства могут послужить тонкие рейки, набитые на стойки каркаса.
Потолок летней бани изготавливается таким же образом с той разницей, что толщина утеплителя для него берется в 2 раза большей.

https://youtube.com/watch?v=1PGU_6Yhw5I

2 Процесс постройки

Рассмотрим конкретные этапы строительства бани своими руками. Как это происходит, в каком порядке и что следует учесть во время работы.

Этапы работы:

Подготовка проекта бани.
Закупка материалов.
Возведение фундамента.
Возведение стен.
Возведение кровли.
Утепление, гидроизоляция и наружная отделка.
Дополнительные декоративные работы.

Начинается все с разработки проекта. Проект – основа всего строительства. Он рассказывает нам о том, каким здание планируется, сколько материалов для него требуется, как его следует возводить и т.д.

Проект, как правило, создается в конструкторских или архитекторских бюро. Желательно отдать на разработку проект специалистам, но если вы планируете строительство мелкой бани на несколько человек, то обойтись можно и простейшими компьютерными программами.

Качественный проект бани предполагает чертеж и представление фундамента, стен, кровли, а также строительную смету.

Предположим, что ваш проект являет собой одноэтажную баню с ленточным незаглубленным фундаментом, стенами высотой в 2 метра из одного ряда шлакоблока, а также деревянную кровлю. Исходя из этих данных будем вести строительство.

2.1 Строительство фундамента

Незаглубленный ленточный фундамент под баню

Простейший и самый удобный вариант в нашем случае – ленточный монолитный фундамент. Он легко заливается, быстро армируется, позволяет без усилий поднять здание над уровнем нулевой точки грунта, что для подобных строений очень желательно.

Возводится ленточный фундамент для бани своими руками. Для этого достаточно собрать опалубку нужных размеров, так как баня строение небольшое, то толщину фундамента подбираем аналогично толщине стен, а высоту ставим на уровне 30 см.

Затем собрать арматурный каркас и залить бетоном. Ставить ли армирование – решать вам. Под столь мелкие строения, с учетом, что вы не планируете их расширение, наличие армирование необязательно, но все же желательно.

Тем не менее, вопрос остается открытым. Если нет желания возиться с полноценными каркасами, можно сделать их заменитель из проволочной.

2.2 Строительство стен и кровли

Это самый важный и ответственный момент. Перед началом строительства следует проложить гидроизоляционный слой по подушке фундамента, дабы избежать отсыревания нижних рядов шлакоблоков.

Возведение стен бани из шлакоблока осуществляется так же, как и возведение стен из обычного кирпича. Для большей прочности рекомендуется каждый второй или третий шов укреплять кладочной сеткой.

По верхней грани стен устанавливают армопояс. Это может быть бетонный пояс с легким армированием, либо деревянный брус, уложенный по верхушке последнего ряда шлакоблоков.

Его задача – разграничить стеновую конструкцию и конструкцию кровли, избежать разрушения верхних блоков, а также укрепить стену за счет верхней обвязки. Дальше остается установить кровлю и заняться отделкой.

2.4 Отделка

К вопросам отделки относят утепление, гидроизоляцию и обшивку каркаса.

Утепление для зданий из шлакоблока скорее опционально. Но так как строим мы баню, чья задача заключается в удержании тепла и влаги внутри, то отдавать предпочтение все-таки стоит полноценному утеплению.

Отделку лучше всего делать в деревянном каркасе. В качестве утеплителя используют минвату или пенопласт, а в качестве гидроизоляции полиэтиленовую пленку. Поверх каркаса набивают пластиковые или деревянные панели.

Как выбрать место для строительства бани.

Один из самых важных моментов — выбор расположения будущей постройки. Место должно удовлетворять как существующему законодательству, так и удобству использования. При выборе могут помочь основные рекомендации:

если рядом находится водоем — не стоит располагать баню слишком близко к нему, так как постройке будет угрожать затопление;
необходимо определиться — как будет располагаться баня относительно дома: отдельной постройкой или будет пристроена к нему, так как каждый вариант имеет свои положительные и отрицательные стороны;
считается, что баню лучше строить на заднем дворе, в относительном уединении;
стоит обязательно предусмотреть при строительстве обязательную вентиляцию, а также предусмотреть отведение сточных вод;
крайне не рекомендуется определять местоположение рядом с проходящей рядом дорогой;
при размещении строения необходимо учитывать стороны света и направление ветра: лучшее место — южная часть участка, защищённая от ветра, чтобы он не мешал отдыхающим, окна лучше располагать выходом на запад;
желательно, чтобы баня находилась в некотором удалении от других построек, а если она является пристройкой к дому, обязательно при строительстве нужно соблюдать правила пожарной безопасности, как, впрочем, и при возведении отдельно стоящего здания;
при определении размещения бани и её размеров необходимо соблюдать установленные правилами расстояния от границ участка, чтобы соседи в дальнейшем не испытывали дискомфорта и не предъявляли претензий хозяину;
рекомендуется соблюдать расстояние до водозабора (колодца или скважины) — не более 20 метров.

Выбор стиля и дизайна для украшения бани

Стиль	Описание	Особенности
Русский стиль	Русский стиль — это традиционный стиль для украшения бань, который включает в себя использование натуральных материалов и элементов деревянной резьбы.	Использование дерева, выразительные детали деревянной резьбы, наличие печи с барашками.
Скандинавский стиль	Скандинавский стиль — это стиль, который отличается простотой и функциональностью, с использованием натуральных материалов и минималистическим дизайном.	Белый цвет, простые линии и формы, использование камня и дерева.
Современный стиль	Современный стиль — это стиль, который отличается смелыми дизайнерскими решениями и использованием новейших технологий.	Гладкие поверхности, минималистический дизайн, использование стекла и металла.

Выбираем каркас для бани

Каркас бани представляет собой деревянные стойки длиной 3—3,5 м с устройством нижней обвязки из досок, верхней обвязки из отесанных жердей и раскосов в торцах каркаса. Затем каркас с двух сторон обшивают притесанным горбылем или хорошо притесанными друг к другу жердями. По мере выполнения обшивки ее пространство заполняют дешевым сухим утеплителем (опилки, торф) с добавлением извести или гипса. В процессе засыпки стен следует производить легкое послойное уплотнение утеплителя, чтобы исключить его оседание и образование пустот.

Рис. 1. Баня с засыпными стенами:а — общий вид; б — план бани; 1 — предбанник; 2 — парилка; 3 — печь-каменка; 4 — бак горячей воды; 5 — опора под лагу пола.

Особенности посещения походных парилок

Чтобы сделать баню местом безопасного и комфортного отдыха, следует придерживаться перечисленных ниже рекомендаций:

после того камни успеют достаточно нагреться, на них стоит поставить ёмкость с водой. Эта жидкость впоследствии будет использована для полива печи;
пока дрова полностью не догорят, одну из стен или потолок необходимо оставлять открытыми. В указанном случае в помещении не будет накапливаться большое количество копоти и угарного газа;
после полного прогорания поленьев аккуратно выгребают весь жар. Затем мобильную палатку полностью закрывают;
надо следить за надёжным закреплением полога. Чем менее значительной будет теплопотеря, тем более продолжительное время будет сохраняться оптимальная температура в сауне;
не стоит сооружать слишком массивную конструкцию для пребывания в ней нескольких человек. Чем солиднее каркас палатки, тем более значительной окажется потеря тепла.

Стенки, которые расположены возле печи, рекомендуется дополнительно оборудовать экраном, построенным из деревянных жердей. Для этой же цели идеально пригодна также плотная, добротная ткань.

Готовые варианты мобильных бань-палаток

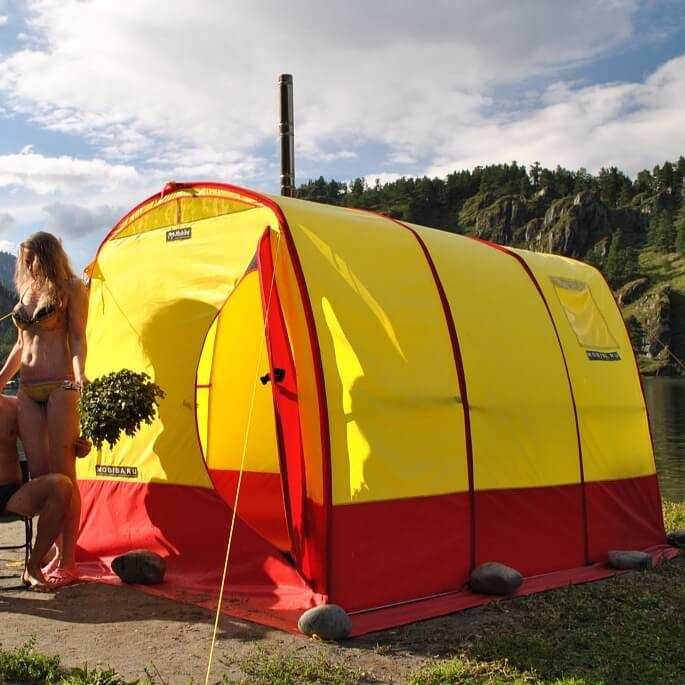

Палатка баня с печкой Mobiba.

Давайте рассмотрим готовые варианты мобильных бань-палаток, которые нам предлагают производители.

Одна из известных фирм, изготавливающих парилки – Mobiba. Такие бани – палатки имеют двухслойную или однослойную конструкции. Можно париться при температуре снаружи до – 25 градусов, а в двухслойных – до -40. Ткань, из которых компания «Мобиба» делает палатки, называется Оксфорд. Это смесь нейлона, полиэстера спецпокрытия (водонепроницаемого и водоотталкивающего).

В баню Мобиба можно установить одну из печей на выбор. В разной комплектации предлагаемые варианты отличаются. Это печи с искроуловителем, во избежание пожара. Такие как: «Медиана», «Оптима». Модели Мобиба М-4 и М-6 известны тем, что помимо бани с парилкой имеют еще и спальню, рассчитанную на шесть человек. Представляете, какие масштабы?!

Другая компания, заслуживающая внимания – Nova Tour. Ценят эти парилки за компактность. Но не стоит обольщаться – каркас и печку нужно приобретать отдельно. Что же входит в компакт? Ткань, устойчивая к ультрафиолету и жаропрочная. Окна, решающие проблему со светом. Дверь закрывается на замок молнию. Но Нова Тур выпускает не только такие бани, но и изделия с печкой. Фирма может похвастаться демократичными ценами.

Походная баня с печкой Nova Tour.

Производитель «Теплодар» выпускает достойную конкуренцию баням Мобиба. Они продуманные, многофункциональные. На рынке они встречаются под названием «Алтай». Создаются и печи-каменки под таким же названием. В зависимости от стоимости, можно найти нужный комплект. Наполнение различное: тент, основа, печь, предбанник, дымоход, стол для парилки и многое другое.

Вы слышали о надувных банях-палатках? А они есть и пользуются спросом. Они малогабаритные, мобильные и весят не более 6-7 кг. Удобство их в том, что они кроме основы, имеют и каркас. Отличие от остальных — в способе сборки. Можно сказать, что они собираются сами по себе. Нужно достать из чехла, распрямить и установить, при минимуме усилий.

Помните, что экономить на печке не стоит. Оптимальный вариант – купить палатку с баней, которая укомплектована печью. Она идеально подобрана под модель палатки, с учётом всех особенностей конструкции. Если всё же решили приобрести печь отдельно, то проконсультируйтесь – совместима ли она с вашей моделью. Некоторые китайские фирмы выпускают каменки без искроуловителя. Они пожароопасные. Вы можете не заметить, как отлетят несколько искр и приведут к пожару.

Можно собрать баню своими руками от начала и до конца, что тоже неплохой вариант. Особенно в компании друзей.

Баня на даче 6 на 6: как правильно построить печь?

Баня на даче, особенно размером 6 на 6, может стать отличным местом для отдыха и расслабления. Однако для обеспечения оптимального пара ключевым элементом бани является печь. Построить её правильно — значит обеспечить уют, безопасность и эффективность бани.

Выбор типа печи

Печь для бани может быть разного типа: классической кирпичной, металлической или комбинированной. Выбор зависит от ваших предпочтений, бюджета и доступного пространства в бане.

Тип печи	Преимущества	Недостатки
Кирпичная	Долговечность, равномерное распределение тепла, возможность создания индивидуального дизайна.	Требует большого пространства, высокая стоимость материалов и работ, длительное время прогрева.
Металлическая	Быстрый прогрев, относительно невысокая стоимость, компактность.	Короткий срок службы по сравнению с кирпичной, меньшее время удержания тепла, могут нагреваться до высоких температур и представлять опасность.
Комбинированная (металл + кирпич)	Сочетает преимущества кирпичных и металлических печей: быстрый прогрев и долговременное сохранение тепла.	Стоимость выше, чем у металлических печей, требует больше места, чем металлическая.

Размещение печи

Правильное размещение печи обеспечивает равномерное распределение тепла и безопасность. Печь обычно устанавливают в углу или посередине помещения, соблюдая необходимые расстояния до стен и других элементов бани.

Материалы для печи

Для печи потребуются такие материалы, как кирпичи, глина, металл, огнеупорные плиты и др. Выбор материалов зависит от типа печи и требований к безопасности.

Строительство печи начинается с подготовки основания или фундамента, который должен быть прочным и стабильным.

Строительство корпуса печи

Корпус печи — это основная часть, которая накапливает тепло и отдает его в баню. Он должен быть построен правильно, чтобы обеспечивать равномерное нагревание и долгую службу печи.

Установка дымохода

Дымоход является важным элементом печи, который обеспечивает устранение дыма и продуктов сгорания. Его установка и расположение должны соответствовать правилам пожарной безопасности.

Финишные работы

После завершения строительства печи необходимо провести проверку всех её функций и, при необходимости, провести дополнительную обработку поверхности для улучшения внешнего вида или увеличения эффективности.

Процесс прогрева печи

Прогрев печи должен быть проведен с учетом всех нюансов, чтобы обеспечить равномерный нагрев и продолжительность сохранения тепла. Обычно печь прогревают за несколько часов до начала парения.
