Установка стропил двухскатной крыши: как правильно изготовить стропильные ноги, сделать выпилы, инструкция по сборке своими руками с фото, как установить на деревянный дом, сруб из бревна?

Соединение стропил

От действия различных сил на стропила зависят и способы их соединения (рис. 154).

Стропильная нога (В), врубленная в балку (затяжку), с силой давит на конец затяжки АБ (рис. 154,а). Это может вызвать откол крайнего верхнего куска затяжки (заштрихован).

Чтобы конец стропильной ноги не скользил по затяжке, не скалывая ее, ногу врубают зубом, шипом 3 или одновременно и тем и другим.

Концы затяжки не скалывают, если врубка выполнена на расстоянии не менее 250-300 мм. Делают это так. На расстоянии 1/₄ высоты затяжки 2 проводят пунктиром линию 1, параллельную грани затяжки. Образованный угол АБВ делят пополам и проводят линию деления через вершину угла Б до пересечения с пунктирной линией затяжки. Точку пересечения обозначают буквой Г. Соединяют ее с точкой Д (нижняя сторона стропила) и получают очертание зуба. В затяжке выдалбливают гнездо, а в стропильной ноге вырубают шип.

Площадь опоры стропильной ноги увеличивается, если ее врубают в затяжку двойным зубом 4 (рис. 154,б). Обычно высота первого зуба составляет 1/₅ толщины затяжки, второго — 1/₃ ее толщины, но они могут быть и одинаковыми по величине.

Для первого зуба на затяжке делают упор и шип, а на стропиле — проушину; для второго зуба только упор.

Врубая стропила в конец затяжки, зуб отодвигают как можно дальше (рис. 154,в). Высота зуба при этом должна равняться 1/₃ высоты затяжки.

Для прочности стропильные ноги дополнительно скрепляют болтами или хомутами (рис. 154,г). Поскольку болты несколько ослабляют сечение стропильных ног и затяжек, то предпочтение обычно отдают хомутам.

Соединяя подкосы с бабкой, в ней долбят гнездо, а в подкосе вырубают шип (рис. 154, д).

Ригель в стропильные ноги врезают сковороднем в полдерева и крепят болтом или нагелем. Для большей прочности этот узел можно скреплять дополнительно скобой (рис. 154, е).

Бабки и подкосы висячих стропил соединяют врубкой, а для большей прочности еще и скобами, хомутами. Составную затяжку сращивают зубом, металлическими накладками и болтами. Скрепляют затяжку с бабкой хомутом (рис. 154,ж).

Чтобы крыши зданий имели свес, необходимый для отвода воды от стен, затяжки или стропильные ноги выпускают за линию стены. У деревянных зданий свес должен составлять не менее 550 мм (рис. 154,з).

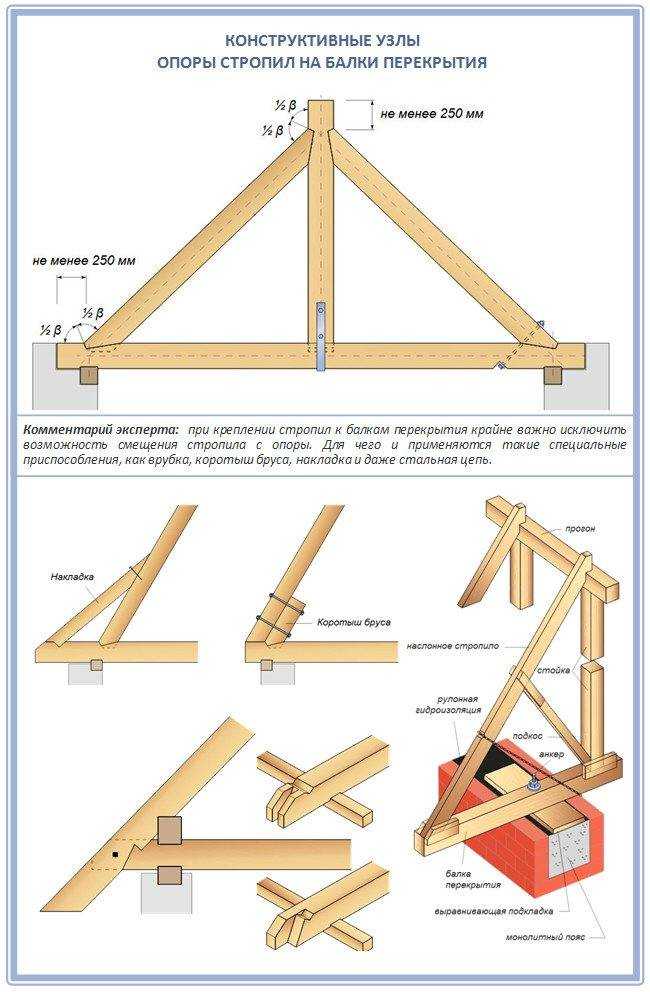

Стропильные ноги могут опираться не только на затяжки и потолочные балки, но и на бревна сруба. В этом случае в бруске (бревне) делают гнездо, а на конце ноги шип (рис. 154,и).

В каменных, кирпичных, бетонных и подобных им зданиях по всему периметру наружных стен укладывают балки или брусья — мауэрлаты, на которых при помощи шипов и гнезд крепят стропила. Для экономии древесины вместо сплошных мауэрлатов можно использовать и отдельные бруски (рис. 154,к).

Когда стены толстые и свес большой, а балки укладывают по внутреннему краю стены, возможен прогиб в кровле. Чтобы этого не было, мауэрлат следует положить с отступом от внутреннего края стены. Место прогиба выравнивают, прибивая к концам стропильных ног «кобылку» — доску на ребро.

Чтобы крышу не подняло ветром, стропила обязательно скрепляют со стеной. Если стены выполнены из камня, кирпича и т. д., на стропила надевают хомут из проволоки толщиной 4-6 мм или вьют из тонкой проволоки тросики и закрепляют концы за штырь или ерш, вбитый в стену. В деревянных рубленых стенах стропила скрепляют скобами со вторым венцом сруба (рис. 154, л).

Рис. 154. Сопряжения (врубка) стропил: а — одинарным зубом (1 — линия, параллельная грани затяжки; 2 — высота затяжки; 3 — шип; 6 — двойным зубом 4; в — соединение стропил в конец затяжки; г — дополнительное соединение сопряжений болтами 8 и хомутами 9; д — соединение подкоса 11 с бабкой 10; е — соединение сковороднем вполдерева; 5 — стропильная нога; 6 — скоба; 7 — ригель; ж — соединение подкосов, бабок и затяжек; 12 — болт; 13 — хомут; 14 — скоба; 15 — затяжка; э — устройство свеса при помощи балки 16; и — крепление стропилы к бревнам сруба и мауэрлату; 17 — гнездо; 18 — шип; к — примыкание концов стропил к мауэрлату; 19 — мауэрлат; 20 — гнездо; л — выравнивание прогиба кровли при помощи ‘кобылки’ и обрешетки; 21 — кобылка; 22 — стропила; 23 — хомут; 24 — штырь

Чертеж стропильной системы двухскатной крыши с мансардой

Стропильная система — ключевой элемент любого строения, на котором держится кровля. Для двухскатной крыши с мансардой необходим специальный подход к разработке чертежа.

Изучение проекта

Прежде всего, важно ознакомиться с проектом здания и его особенностями. Это необходимо для определения основных параметров стропильной системы, таких как высота, длина, угол наклона кровли и др

Выбор материалов:

Основными материалами для стропильной системы являются дерево и металл. Выбор материала зависит от требуемой прочности и желаемого внешнего вида крыши.

Следующим шагом является расчет параметров стропильной системы, включая длину и ширину стропил, расстояние между ними и др.

Разработка чертежа:

На основе полученных данных разрабатывается чертеж стропильной системы. На чертеже должны быть указаны все размеры и маркировки.

Проверка чертежа:

После создания чертежа его необходимо проверить на предмет возможных ошибок и неточностей. В случае обнаружения ошибок, они должны быть исправлены.

Подготовка к производству:

Последним этапом является само производство и установка стропильной системы в соответствии с чертежом.

Обобщение по теме

В заключение хотелось бы обозначить тот момент, что кобылки – элементы, которые используют лишь в том случае, если приобретённый пиломатериал недостаточен по длине, чтобы закрыть пролёт ската крыши полностью с учётом свеса. К примеру, если длина купленных досок составляет 6 м (кстати, стандартная, больше не изготавливают), а длина стропильных ног с учётом свеса кровли должен быть 6,25 м (по проекту), то, конечно, кобылки к доскам придётся добавить.

Или другой случай, в котором длина стропильных ног с учётом свеса равна 5,5 м. То здесь без вариантов – кобылки не нужны. Даже придётся устанавливаемые стропила подрезать под требуемый размер.

К тому же учитывайте простую истину, что соединяемые части одной детали по прочности уступают цельному элементу. В месте стыка всегда присутствуют напряжения, снижающие несущую способность материала. Поэтому постарайтесь при сооружении стропильной системы обходиться без кобылок.

Стропильная система четырехскатной крыши вальмового типа

Стропильная система вальмовой крыши с наслонными стропилами

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Диагональные стропила

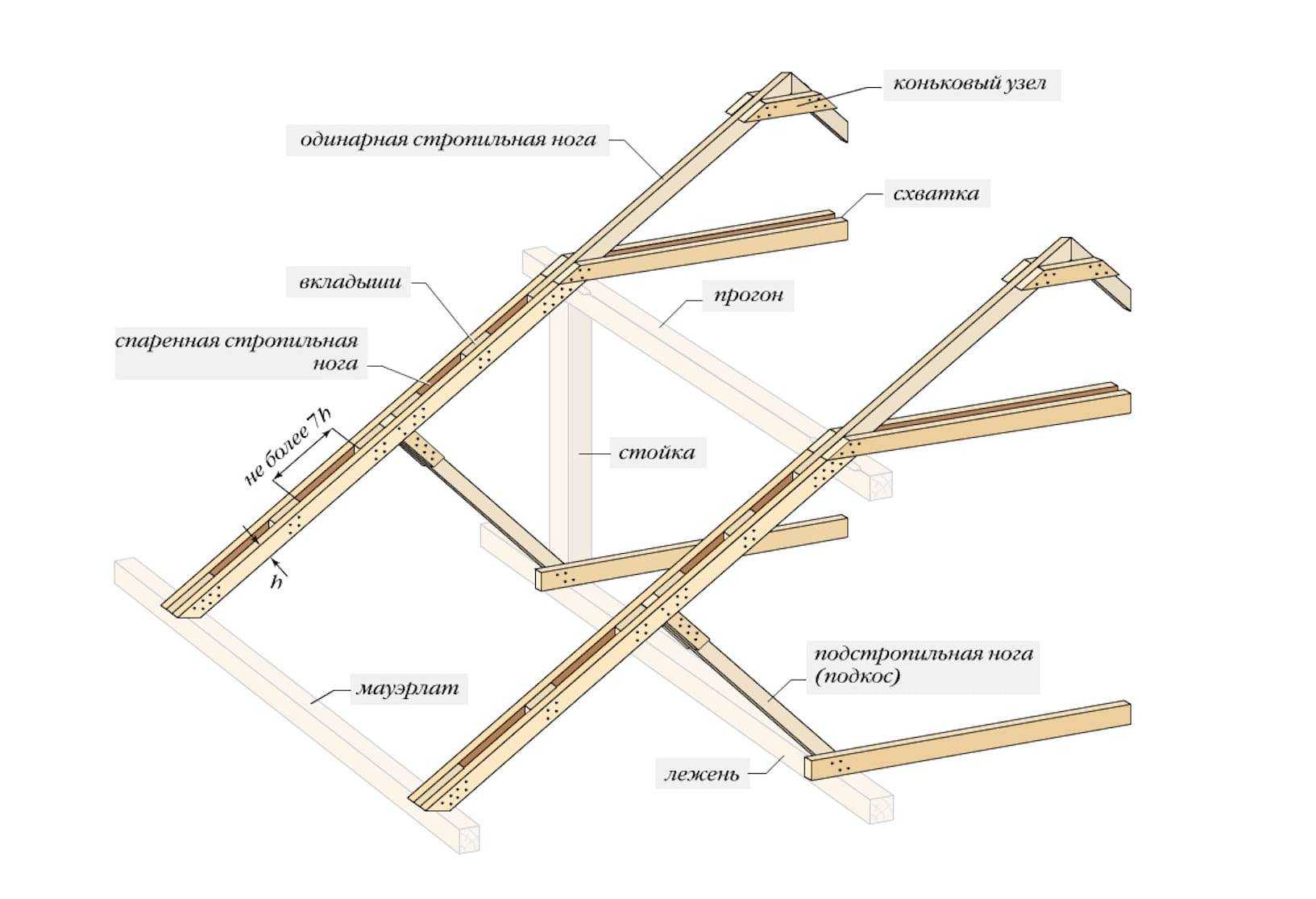

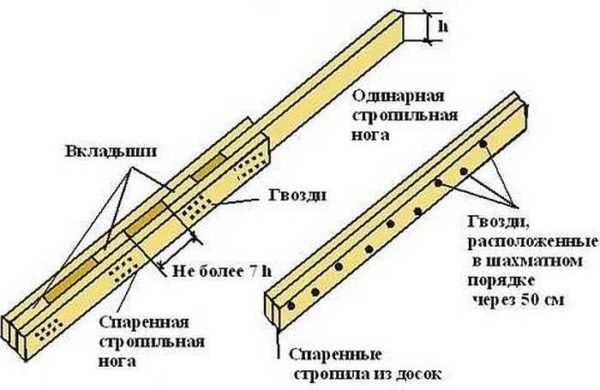

Как спаривать стропила из досок

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

При наличии двух коньковых балок

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).

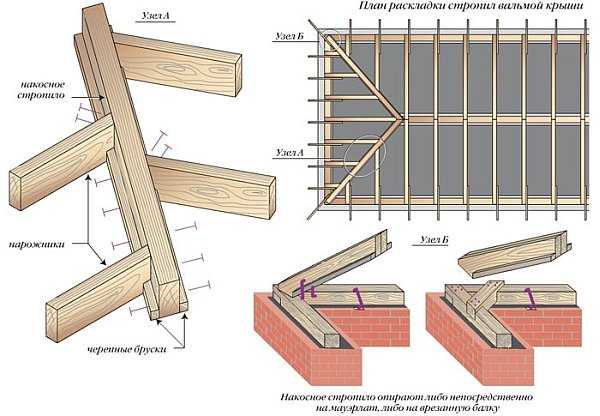

Крепление накосного стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

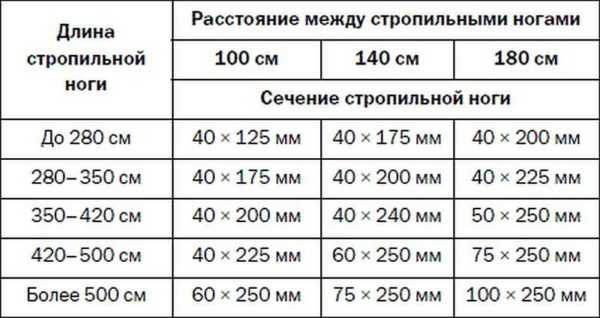

Чтобы не считать размеры балок, можно воспользоваться таблицей

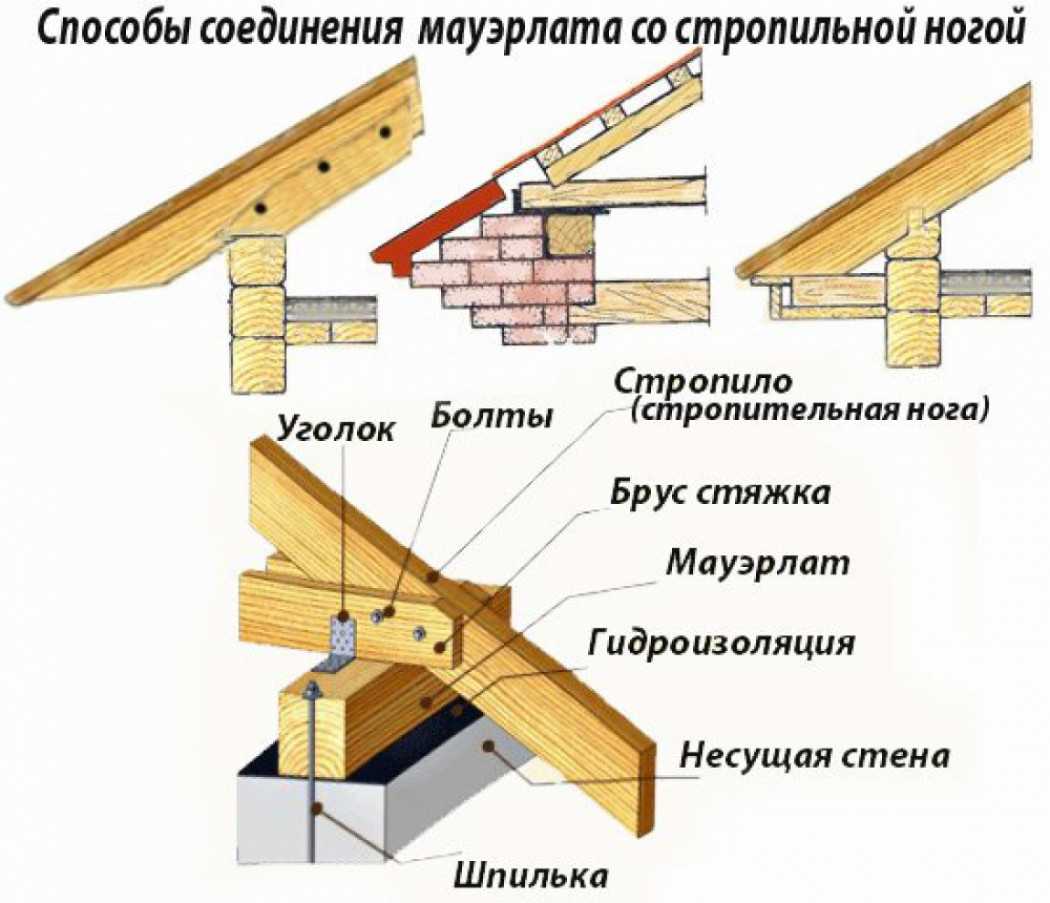

Как крепить нижние концы стропил

Скользящее крепление для стропил

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.

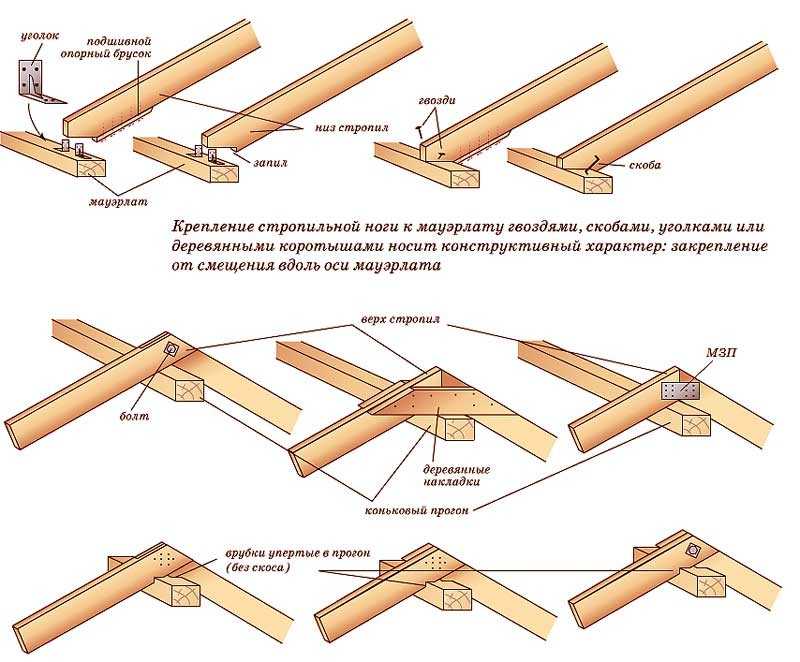

Несколько вариантов крепления стропил к мауэрлату

Установка висячих стропил

Висячие стропила состоят из двух стропильных ног и опорной балки, собирают их в одной плоскости с опорной балкой (нижним поясом) стропил. Узлы стропильной системы висячих ферм выполняют на пролётах 6-8 метров.

При монтаже висячих стропил из круглого леса сборку конструкций выполняют отдельными элементами. Сначала изготовленные на земле стропильные ноги поднимают (каждую отдельно) наверх дома, а затем после выполнения подготовительных работ по изготовлению деталей крыши и разметки плоскости покрытия для расстановки и крепления несущих конструкций крыши по осям стен дома выполняют сборку крыши.

Сначала выполняется укладка (по уровню) прогонов по несущим стенам из бревен или брусьев. Эти прогоны могут служить деревянным перекрытием дома. Затем прокладываются (по уровню) и крепятся скобами мауэрлаты из бревен по уложенным прогонам.

После монтажа по периметру дома прогонов устанавливают крайние фронтонные стропильные фермы с временным креплением стропильных ног к мауэрлатам и прогонам. Затем устанавливают среднюю конструкцию стропил с временным креплением и т.д.

К рубленым стенам концы стропил крепят металлическими скобами. К каменным стенам — скрутками из стальной проволоки с закруткой на ерши. Металлические ерши забивают в кладку не выше 30 см от последнего ряда кирпичной кладки.

Примечание: В деревянных стойках до начала монтажа следует выносить метки для постановки ригелей, прогонов, распорок, связей, панелей и других конструкций.

Снимать расчалки и монтажные распорки разрешается только после закрепления и выверки положения стропильных ферм, установки и закрепления в стропилах вертикальных и горизонтальных связей, в рядовых — распорок по верхним и нижним поясам стропильных ферм, а при отсутствии связей — после крепления настила.

А далее, как и в наслонных системах, стропильные ноги верхними концами соединяются между собою в стропильную систему коньковым прогоном и затем стропильной обрешеткой под кровлю. Нижние концы стропильных ног крепятся на наружных стенах при помощи прогонов. Для большей устойчивости стропильная система укрепляется стойками, подкосами и схватками.

Брусчатые и бревенчатые стены следует собирать с запасом на осадку, вызванную усыханием древесины и усадкой материала для заделки швов. Запас должен составлять 3-5% проектной высоты стен.

Стропильная система четырехскатной крыши

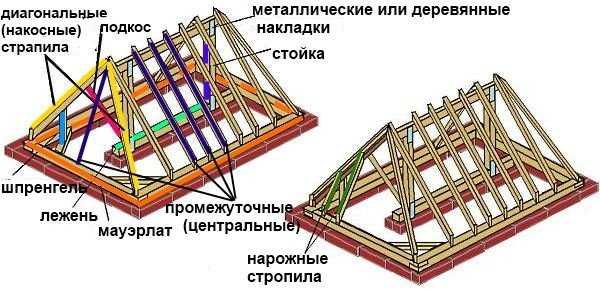

К основным элементам стропильной системы кровли вальмового типа можно отнести:

Принципы изготовления и монтажа накосных стропил

Установка диагональных стропил – ключевой этап строительства вальмовой крыши

Важно обеспечить правильную геометрию конструкции, чтобы стропильная система равномерно распределяла эксплуатационные нагрузки кровли

Накосные стропила могут изготавливаться из прочного клееного бруса необходимой длины. Но, чаще всего, применяются сдвоенные доски, срощенные с соблюдением определенных требований. Сращивание диагональной стропильной ноги позволяет:

повысить сопротивляемость элемента нагрузкам за счет удвоенного сечения;
изготовить неразрезную балку необходимой длины;
унифицировать размеры деталей вальмовой крыши.

Соединение на скобах, хомутах и анкерах

Вспомогательные стальные крепёжные детали (скобы, хомуты, анкера и др.) ставят чаще всего в узлах для соединения деревянных элементов в период сборки и монтажа, для соблюдения проектных размеров конструкций и при их работе на незначительные усилия.

Стальные скобы ставят в узлах конструкций из брусьев или брёвен. В зависимости от размеров сечений элементов и длины скоб диаметр их бывает 8…18 мм.

Забивают скобы в древесину без просверливания отверстий с таким расчётом, чтобы место забивки не совпадало с сердцевинной частью деревянных элементов.

А расстояния от вершины угла скобы до центра заглубления скобы в конструкцию должны быть одинаковыми.

Расстояние от центра забивки скобы до торца элемента (S₁) принимают такое же, как и для нагелей (см. раздел по установке нагелей).

Таблица 7: Стальные крепления для деревянных конструкций

п/п	Наименование	Эскиз	Ед-ца измер.	Размеры, мм
1	2	3	4	5	6	7	8	9	10	11	12
1	Скобы строительные прямые		l/h	150/70	200/80	250/90	300/100
2	d, мм	8	10	8	10	8	10	10	12
3	Масса, кг	0,1	0,15	0,12	0,18	0,14	0,22	0,26	0,38
4	Скобы строительные игловые		l/h	350/110	400/120	450/130	500/140
5	d, мм	10	12	12	16	12	16	16	18
6	Масса, кг	0,3	0,48	0,49	0,86	0,54	0,96	1,06	1,34

Таблица 8: Хомуты для подвески балок

п/п	Наименование	Эскиз	Ед-ца измер.	Размеры, мм
1	2	3	4	5	6	7	8	9	10	11	12
1	Хомуты для подвески балок		b, мм	50	50	60	60	60	70	70	70
2	h, мм	150	180	180	200	220	200	220	240
3	Масса, кг	2,2	2,35	2,37	2,46	2,55	2,48	2,58	2,67

Развёртка хомута для раскроя металла показана на рисунке ниже (рис.5).

Узлы крепления балок при помощи металлических хомутов показаны на рисунке ниже (узел -5).1- продольные балки (стропила); 2- поперечная балка; 3- отделка вокруг коренника; 4- хомут; 5- гвозди ГОСТ4028-63.

Для крепления свесов кровли и стыка балок применяют Т-образные анкеры массой 2,19 кг.

Все вспомогательные стальные крепёжные детали (скобы, хомуты, анкера и др.) защищают от коррозии. Выступающие металлические части защищают деревянными элементами.

Какие виды используются

Устройство стропильной системы крыши – это довольно сложная конструкция. Порой сделать ее своими руками бывает затруднительно. Трудности ее строительства напрямую зависит от вида крыши самой стропильной системы. Если речь идет о первом, то тут специалисты могут предложить большой выбор вариантов. При строительстве дома можно использовать следующие типы крыш:

односкатный вариант – это наиболее простая разновидность. Стропильная система односкатной крыши является самой простой, и вы легко ее сможете сделать своими руками. Такой вариант крыши чаще всего используют при строительстве хозяйственных построек или гаражей, но и для небольшого жилого дома он вполне подходит;
двухскатный вариант – это наиболее часто встречающийся тип крыши. Устройство тут будет посложнее, но построить такую стропильную систему без помощи профессионалов все-таки возможно. Нередко, при желании создать мансардный этаж, используют разновидность двухскатной крыши, ее называют ломанной;
четырехскатная. Здесь специалисты могут предложить несколько вариантов крыши. Это может быть как шатровая, так и вальмовая конструкция. Строительство такой стропильной системы четырехскатной крыши своими руками будет затруднено, особенно если у вас нет достаточного опыта в подобных работах.

Есть еще и комбинированные варианты, но они могут быть еще сложнее. Как правило, при строительстве небольшого частного дома используется двухскатная крыша. Поэтому именно о ней и пойдет речь дальше. Другие варианты (кроме односкатного) имеют более сложное устройство стропильной системы. Поэтому ее возведение лучше доверить профессионалам.

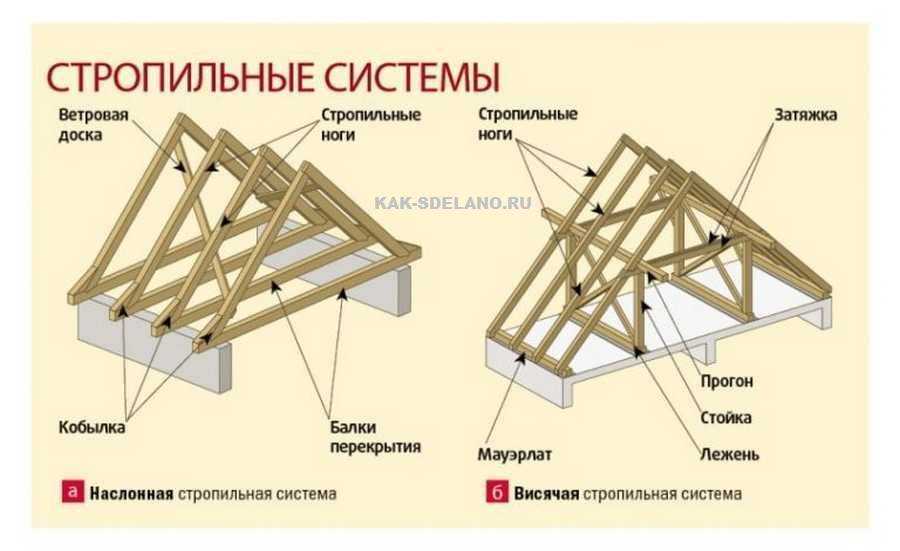

А стропильные системы какого типа применяются при возведении крыши? Тут стоит рассматривать два основных варианта, а именно:

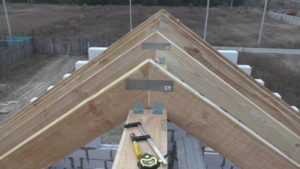

Висячая. Этот вариант системы используется в том случае, если длина стропил не будет превышать шести метров. Его часто используют при возведении крыши над небольшими частными домами. Здесь нижний конец стропил упирается в мауэрлат. Сверху опоры нет. Стропила просто соединяются между собой.
Наслонная. В этом случае стропила могут иметь длину до 16 метров. Такой вариант используется в том случае, если посередине дома проходит дополнительная несущая стена или установлены колонны. На них упирается стойка, на которой держится коньковый прогон. Здесь стропила снизу упираются на мауэрлат, а сверху на прогон.

Второй вариант считается более устойчивым, хотя и требует больших затрат материалов и времени на возведения. Также иногда применяется комбинированный тип стропильной системы. Но такой вариант рассматривают при возведении сложной по своей геометрии крыше.

Выбор стропильной системы зависит от размера дома, и типа крыши. Если речь идет о стандартном доме с шириной не более десяти метров, то тут лучше выбрать двухскатный висячий вариант. Для строений с большими размерами используют наслонную стропильную систему.

Жесткое крепление с запилом

Запил делают на стропильной ноге или мауэрлате, но ослаблять обвязку не рекомендуется. Лучший вариант — зарубки на стропилах. Если здание имеет прямоугольную или квадратную форму в плане, заранее изготавливают универсальный шаблон запила из ДВП или плотного картона. Он поможет выполнить работу точно и быстро

Важно, чтобы все элементы крыши плотно прилегали друг к другу, без зазоров и щелей. Допустимы отклонения в 1—2 мм

Для сложных в плане крыш (с изгибом, асимметрией) рекомендуется подгонять каждую ногу отдельно. Это вызвано тем, что мауэрлат в таких случаях может находиться на разной высоте, также меняется угол наклона ската. По универсальному шаблону добиться идеального примыкания стропил к мауэрлату не получится.

Запилы на стропилах не должны быть больше чем 1/3 высоты ноги. Для соблюдения этого правила до начала работ на несущей балке крыши проводят линию, параллельную кромке, на допустимом расстоянии.

Чтобы изготовить шаблон, лист прикладывают к мауэрлату под углом наклона кровли. После этого рисуют горизонтальную и вертикальную линию обреза. Шаблон будет представлять собой треугольник, который полностью повторяет очертания запила. Правильность заготовки проверяют в нескольких участках мауэрлата, желательно по всем сторонам здания. При необходимости лист корректируют или изготавливают еще несколько для разных точек опирания.

Шаблон прикладывают к стропилу и делают зарубку. Нужно контролировать, чтобы запил располагался на одинаковом удалении от края стропильной ноги. Если опыта в работе с деревом недостаточно, лучше воспользоваться ручной ножовкой, а не электропилой. Разрезы под углом к волокнам проще делать топором

Важно при выполнении работ не повредить оставшуюся часть несущего элемента

Зарубки выполняют сразу для всех стропильных ног или вырезают по ходу работы. Стропило с запилом устанавливают в проектное положение. Начинают с тех, которые находятся по краям здания. Между ними натягивают веревку, чтобы контролировать уровень. Есть вероятность, что по ходу работы придется вносить поправки в шаблон.

Фиксировать элементы к мауэрлату нужно минимум двумя способами. Первый — врубка. В качестве второго используют:

гвозди;
металлические скобы;
саморезы;
металлические уголки с отверстиями под крепеж.

Вариант, который обеспечит надежное крепление, — уголок. Гвозди и саморезы применяют достаточно давно (именно такие крепления приведены в старых нормативных документах), но они не гарантируют прочной и долговечной фиксации.

Пару слов об устройстве крыши

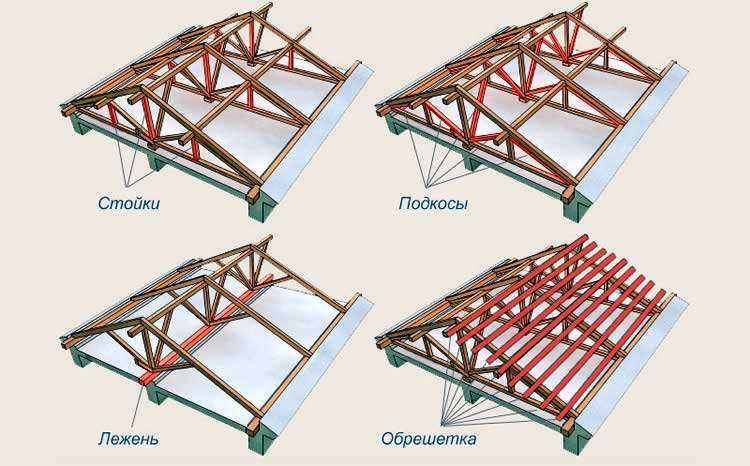

Каркас крыши или стропильная система представляет собой сложный узел дома, состоящий из таких элементов, как:

Стропила – ребра каркаса, изготавливаемые из досок сечением 50х150 и служащие основой для монтажа кровельного пирога.
Мауэрлат – вспомогательный брус, закрепляемый по периметру стен в верхней их части. Основная его задача – опора нижних торцов стропил.
Боковые и коньковый прогоны – продольные доски или бруски, скрепляющие стропильные пары между собой, обеспечивая жесткость крыши и ее прочность.
Стойки – вертикальные подпирающие детали, помогающие сохранить целостность каркаса и передающие нагрузку от кровли на подпирающие части стен дома.
Лежень – продольный брусок нижнего расположения, служащий опорой для стоек.
Затяжка – горизонтальный обрезок доски или бруска, устанавливаемый между стропильными ногами для снижения распирающей нагрузки на стены дома.
Подстропильная нога – устанавливаемый под углом дополнительный подпирающий элемент, обеспечивающий сохранение прочности стропил. Это особенно актуально при большой ширине скатов.

Более подробно читайте в статье элементы крыши.

Каждая из перечисленных деталей по-своему важна и нужна. Каждая выполняет свойственные для нее функции.

Другие варианты и схемы стропильной систему двухскатной крыши

Стропильная система двухскатной крыши – это основа, на которую укладывается кровельное покрытие. Существует несколько вариантов стропил, которые используются в различных конструкциях.

Система на внешних стенах

Это самый простой и распространенный вариант стропильной системы для двухскатной крыши. Стропила устанавливаются прямо на внешние стены здания. Этот вариант подходит для зданий с прочными стенами, которые могут выдержать вес крыши.

Система на внутренних стенах

В некоторых случаях стропила устанавливаются не на внешние, а на внутренние стены здания. Этот вариант подходит для зданий с менее прочными внешними стенами или с большим расстоянием между ними.

Система с дополнительными опорами

Если здание большое или если крыша должна выдержать большую нагрузку (например, снег), могут быть использованы дополнительные опоры. Они устанавливаются внутри здания и помогают распределять нагрузку с крыши на стены и фундамент.

Система с подвесными стропилами

В некоторых случаях используются подвесные стропила, которые «висят» между двумя опорами и не опираются на стены здания. Этот вариант подходит для зданий с очень большим расстоянием между стенами.

Система с контрбрусами

Контрбруса — это элементы стропильной системы, которые устанавливаются перпендикулярно стропилам и помогают распределять нагрузку на крыше. Этот вариант часто используется в зданиях с большой крышей или с крышей, которая должна выдержать большую нагрузку.

Система с монтированными стропилами

Монтированные стропила – это стропила, которые собираются на земле, а затем поднимаются и устанавливаются на месте. Этот вариант может сэкономить время и труд, но требует больше места для сборки и подъема стропил.

Стропильная система двухскатной крыши играет важнейшую роль в обеспечении долговечности и безопасности здания. Соблюдение технических требований, правильное расчет и установка стропил, а также использование качественных материалов — вот ключевые факторы, которые определяют успешность всего проекта.

Ответственный подход к процессу и глубокое понимание всех аспектов работы позволят избежать многих ошибок и добиться желаемого результата. Помните, что любые экономии на этом этапе могут привести к серьезным последствиям в будущем.

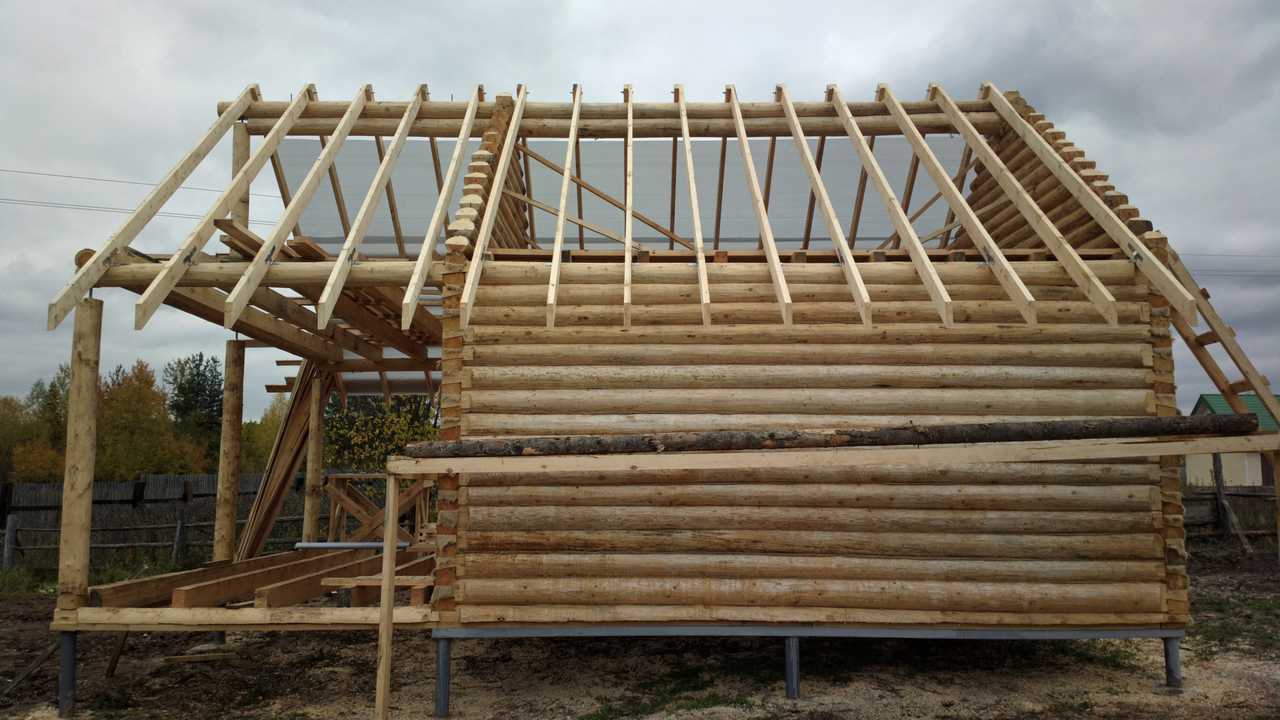

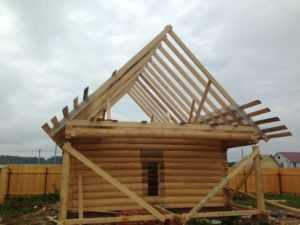

Установка стропильной системы

Стропильные фермы для крыш выполняются различной формы в зависимости от назначения чердачного помещения. Наиболее распространенная форма стропил в виде треугольника — как самая экономичная и жесткая конструкция.

При монтаже стропильной системы крыши необходимо соблюдать следующую очередность и правила установки конструкций:

при поэлементном способе временно закрепить первую пару стропильных ферм расчалками, а в последующем каждую очередную ферму — расчалками или монтажными распорками по ППР
стропильные фермы (балки), опирающихся на стены, монтируют, совмещая риски, фиксирующие геометрические оси нижних поясов ферм (балок), с рисками разбивочных осей на опорах (стенах)
установку ферм и стропильных балок в вертикальной плоскости следует выполнять путем выверки их геометрических осей на опорах относительно вертикали
снимать расчалки и монтажные распорки разрешается только после закрепления и выверки положения стропильных ферм, установки и закрепления в фермах вертикальных и горизонтальных связей, в рядовых фермах — распорок по верхним и нижним поясам стропильных ферм, а при отсутствии связей — после крепления настила

Монтаж стропильной системы начинают с укладки (по уровню) прогонов по стенам из бревен или брусьев. Эти прогоны могут служить деревянным перекрытием дома. Затем прокладываются (по уровню) и крепятся скобами мауэрлаты из бревен по уложенным прогонам. Если перекрытие уже выполнено, то прогоны не нужны, а мауэрлаты укладываются и крепятся непосредственно на несущую стену дома. Затем выполняется раскладка деталей стропильных ферм и ферм для стропильных щитов.

Сбивка ферм или щитов (фронтонов) с одной стороны. Конструкции переворачиваются и сбиваются со второй стороны. Затем выполняется установка, выверка и крепление конструкций на место, с выполнением сопряжений стропил с мауэрлатами, лежнем и подкосами.

Далее выполняется раскладка заранее напиленных по размеру деталей элементов крыши. И выполняется сборка на гвоздях ферм и стропильных карнизных и обрешеточных щитов.

Стропильные ноги верхними концами соединяются между собою в стропильную систему коньковым прогоном и затем стропильной обрешеткой под кровлю. Нижние концы стропильных ног крепятся на наружных стенах при помощи прогонов или мауэрлатов. Для большей устойчивости стропильная система укрепляется стойками, подкосами и схватками.

Делаем расчеты и составляем план

Стропильная система своими руками – это вполне осуществимая задача. Самое главное – это делать все правильно. Всего одна ошибка, и у вас возникнут проблемы уже в первый год эксплуатации.

Как уже отмечалось ранее, устройство стропильной системы, особенно если речь идет не об односкатной крыше, довольно сложное. Поэтому без предварительных расчетов и составления плана вам не обойтись. А что необходимо рассчитать до начала строительства и, самое главное, как это сделать? Здесь следует воспользоваться следующей информацией от профессионалов:

угол наклона ската;
длина стропильной ноги;
сечения используемых элементов;
шаг установки стропил.

Выбор угла наклона ската зависит от нескольких факторов. Во-первых, следует учитывать ветровую и снежную нагрузку. Чем больше угол, тем меньше на нем будут скапливаться осадки. При этом крыша будет испытывать большие ветровые нагрузки. Во-вторых, используемый кровельный материал. Каждый производитель указывает свой оптимальный угол наклона. Если его соблюдать, то кровельный материал будет работать более эффективно.

Длина стропил напрямую зависит от размера вашего дома и высоты крыши. Высчитать этот параметр можно использую формулу Пифагора. Выбор высоты крыши определяется как дальнейшим использованием чердака, так и предпочтениями во внешнем виде дома. Пример очень простой, если конек расположен высоко, то под кровлей будет много свободного пространства. При этом дом может смотреться не очень привлекательно. Но тут все зависит от ваших личных предпочтений.

Очень важно, когда составляется схема учитывать сечение используемых элементов и шаг их установки. Эти два параметра связаны между собой

Чем больше шаг, тем толще должны быть стропила. Кроме того, величина сечения зависит и от нагрузок, которые будет испытывать крыша. Стропильная система должна выдержать и снег, и ветер и другие воздействия. Поэтому к подбору сечения и шага монтажа нужно подойти ответственно.

После того, как все параметры определены, составляется схема стропильной системы. В ней указывается расположение всех элементов, узлов соединений, и другие сведения. Только имея на руках такую схему, зная устройство всей конструкции, можно приступать к самому строительству, не боясь сделать ошибок.

Видео по теме:

Чтобы правильно составить план стропильной системы, лучше обратиться к профессионалам. Если вы все хотите сделать своими руками, то можно воспользоваться специальными калькуляторами. Их можно найти в интернете или установить на свой компьютер. Такие программы позволяют правильно сделать все расчеты стропильной системы, учитывая размеры дома и предполагаемые нагрузки.

Основные элементы

Устройство стропильной системы крыши – это сложная конструкция. В ее состав входят множество элементов. К основным из них, в независимости от типа стропильной системы, входят следующие компоненты:

Мауэрлат. Этот элемент выполняется из деревянного бруса. Его помещают по всему периметру дома. Мауэрлат должен быть точно выверен по горизонтали. Он служит для того, чтобы равномерно распределить нагрузку от стропильной системы по всем стенам. От мауэрлата можно отказаться, если дом построен из деревянного бруса;
Стропила. Этот элемент составляет каркас всей крыши. Стропильная нога определяет уклон скатов и берет на себя основные нагрузки от кровельного «пирога», осадков и ветра;
Затяжка. Этот элемент, как правило, располагается снизу стропильной пары. Устройство некоторых систем подразумевает установку затяжки чуть выше середины треугольника. Этот элемент необходим для того, чтобы стропила не разъезжались;
Обрешетка. Этот элемент может быть как сплошным, так и разряженным. Все будет зависеть от используемого кровельного материала. Например, если применяется мягкий материал (ондулин и ему подобные), то обрешетку делают сплошной. Металлочерепицу и профлист можно укладывать на доски, расстояние между которыми будут от 10 до 50 сантиметров;
Конек. Это верхняя часть крыши. Здесь стропила сходятся, образуя верх треугольника.

Это основные элементы стропильной системы. Но кроме этого, в зависимости от типа и сложности, могут использоваться и другие составляющие. Например, часто в стропильных системах используют стойки и подкосы. Они необходимы для придания устойчивости и прочности всей конструкции. Особенно часто их применяют в тех случаях, когда стропила более шести метров. Также устройство может включать в себя кобылки, прогоны, лежень и так далее.

Кроме того, не стоит забывать и о соединительных элементах. Мест стыковки в стропильной системе довольно много, и каждый узел требует к себе внимания. Часть таких стыков выполняются методом врубки, например, место соединения стропил и мауэрлата. Для других стыковочных узлов используются специальные приспособления (скобы и так далее). Но в любом случае специалисты рекомендуют дополнительно усиливать такие участки, например, при помощи металлических уголков.

Ярлыки

автоматизация в СПДС

Адекватные величины уклонов

атрибуты блоков AutoCAD

беспрогонная кровля

библиотека СПДС

блоки AutoCAD

БМЗ

быстромонтируемые здания

вентилируемый фасад

вентилируемый фасад с кассетой

вентфасад

вентфасад фото

водоотвод

водосток

водосточная система

волнистый профнастил

ВСК

ДБН

детали СПДС

дизайн

динамический блок AutoCAD

дистанционные прогоны под углом

извлечение данных в AutoCAD

инструменты AutoCAD

карнизный узел кровли

кассетоны

кассеты фасадные

КМД на прогоны

конструктивное решение кровли

конструктивы по фасадам

Копирование свойств AutoCAD

крепление кровельных прогонов

крепление профнастила

кровельное ограждение

кровельный пирог

кровля

Кровля мансардного этажа

кровля мансарды

ЛСТК

маркер СПДС

металлочерепица

металлочерепица узлы

металлочерепица dwg

монтаж окна в наборной сэндвич-панели

монтаж пароизоляции

мягкая кровля

наборная кровля

наборная сэндвич-панель

настройка СПДС

настройка AutoCAD

несущая кассета

несущий профнастил

несущий профнастил фото

обозначение теплоизоляции на чертежах

обшивка ВСК профнастилом

обшивка кассет PS-панелями фото

объекты СПДС

отделка фасада

отделка фасада профнастилом

ошибки монтажа

параметрические объекты СПДС

пароизоляционная пленка

пароизоляция на кровли

планки на фасад

подсчет планок

подсчет площади

портфолио

примыкание к дымоходу

профнастил

Профнастил в автокаде

профнастил чертеж

размеры в AutoCAD

разработка КМД на тонкостенные прогоны

разрезание сэндвич панели

раскладка кровельных материалов

раскладка металлочерепицы в AutoCAD

раскладка профнастила

раскрой кровли в AutoCAD

расчет кровли

расчет металлочерепицы

С-профиль

саморезы dwg

скачать узлы по металлочерепице

СПДС таблицы

СПДС GraphiCS

стеновая кассета

Стеновое ограждение

сэндвич панель

теплоизоляция

теплотехнический расчет

Типовая технологическая карта

тонкостенные профили

узел выравнивания колонны

узел кровельного пирога

узел металлочерепица

узел примыкания к стене

узел примыкания металлочерепицы

узел устройства воронки

узел устройства ендовы

узел устройства окна

узлы в автокаде

узлы по кровле

узлы по кровле dwg

узлы по фасадам в AutoCAD

узлы сэндвич-панелей

узлы dwg

уроки СПДС

уроки AutoCAD

уроки SketchUp

утепление кровли

фальцевая кровля

фальцевые панели

фасад с утеплением

фасадные панели

фасадные панели фото

функции AutoCAD

хитрости AutoCAD

холоднокатаные оцинкованные профили

чертеж кассеты

чертежи в dwg

чертежи PS-панелей

шаблон отчета СПДС

шаблон СПДС

AutoCAD и СПДС

Download

KeyShot

PS-панели

SketchUp

Z-профиль

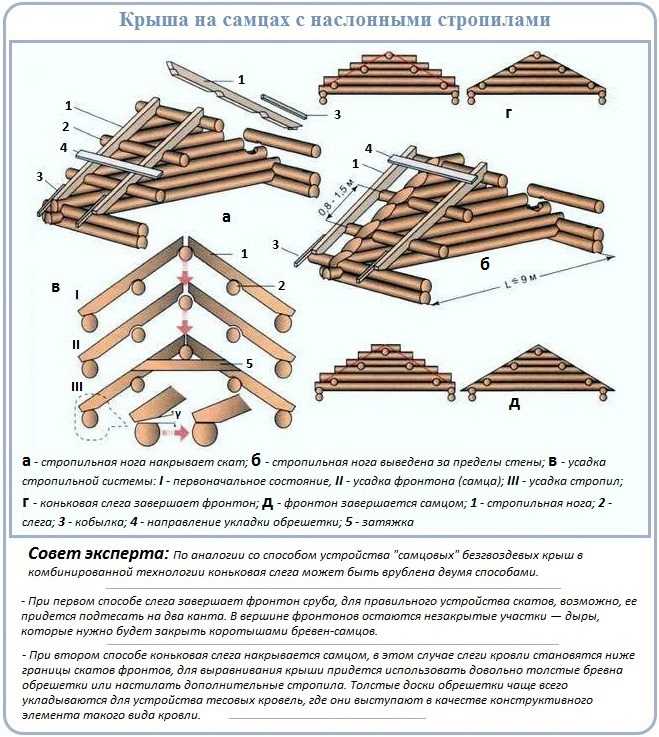

Жесткое наслонное крепление

В этом случае стропильные ноги просто подпиливают под углом так, чтобы их можно было поставить сверху на мауэрлат. При большой высоте балки запил делают с зубом (небольшой выступ с внутренней стороны стены), который предотвратит скольжение стропила. Если зуб сделать не получается, в нижней части бруса подбивают доску, которая упирается в мауэрлат.

Далее фиксируют крышу по типу предыдущих вариантов: скобами или уголками. Для того, чтобы обеспечить вылет карниза, к стропилам прибивают кобылки. Они представляют собой доски сечением 100×50 мм. В среднем длина крепления кобылки к несущей балке равна 1 м.
