5 КОНСТРУКТИВНЫЕ ТРЕБОВАНИЯ К ПРОЕКТИРОВАНИЮ СТРОПОВОЧНЫХ ПЕТЕЛЬ И УСТАНОВКЕ ИХ В ИЗДЕЛИИ

5.1 Для строповочных петель следует применять горячекатаную арматурную сталь класса А240 (A-I) по ГОСТ 5781 и ТУ 14-2-736 марок Ст 3сп и Ст 3пс по ГОСТ 380 диаметром от 6 до 32 мм.

Марку стали устанавливают согласно требованиям СНиП 2.03.01 в зависимости от расчетной зимней температуры во время монтажа изделия.

5.2 Для захвата изделий при подъеме следует применять петли с прямыми ветвями (для свободно размещаемых петель) (рисунок 1а) и с отогнутыми в горизонтальной плоскости ветвями (для петель, размещаемых в стесненных условиях, например, при ограниченной высоте изделия) (рисунки 1б и 2).

а — петли, свободно размещаемые в изделии; б — петли, размещаемые в стесненных по высоте изделия условиях

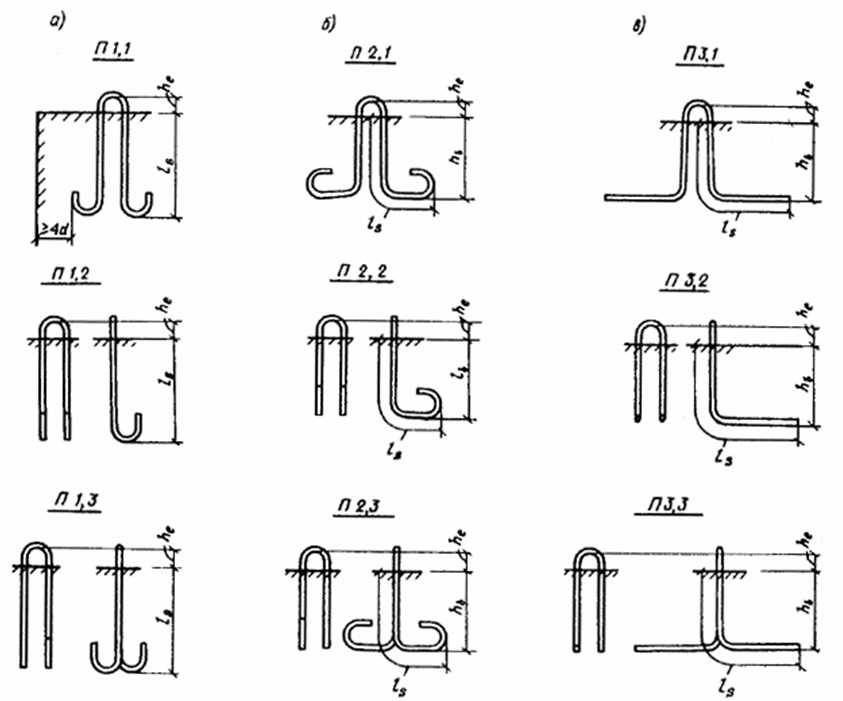

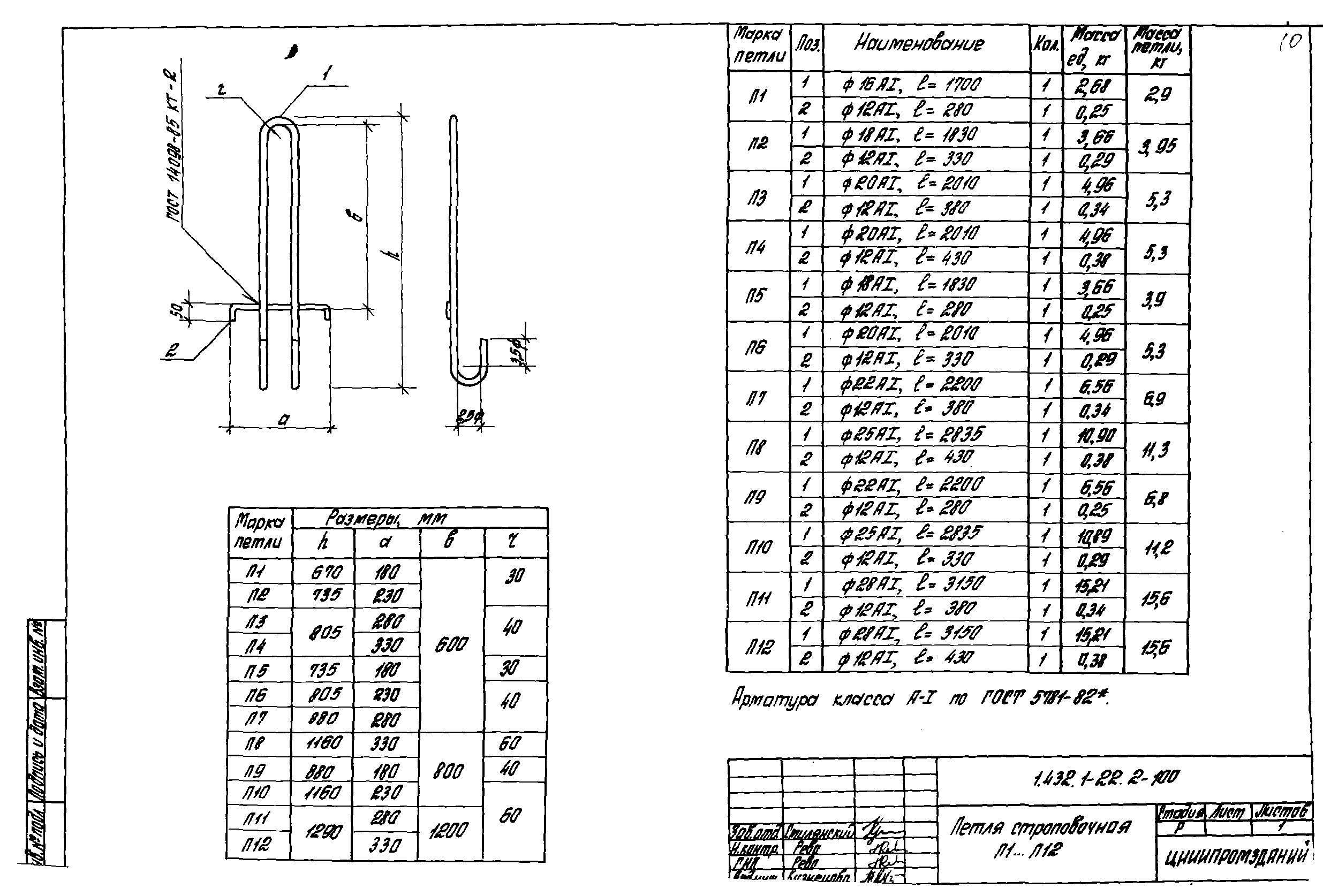

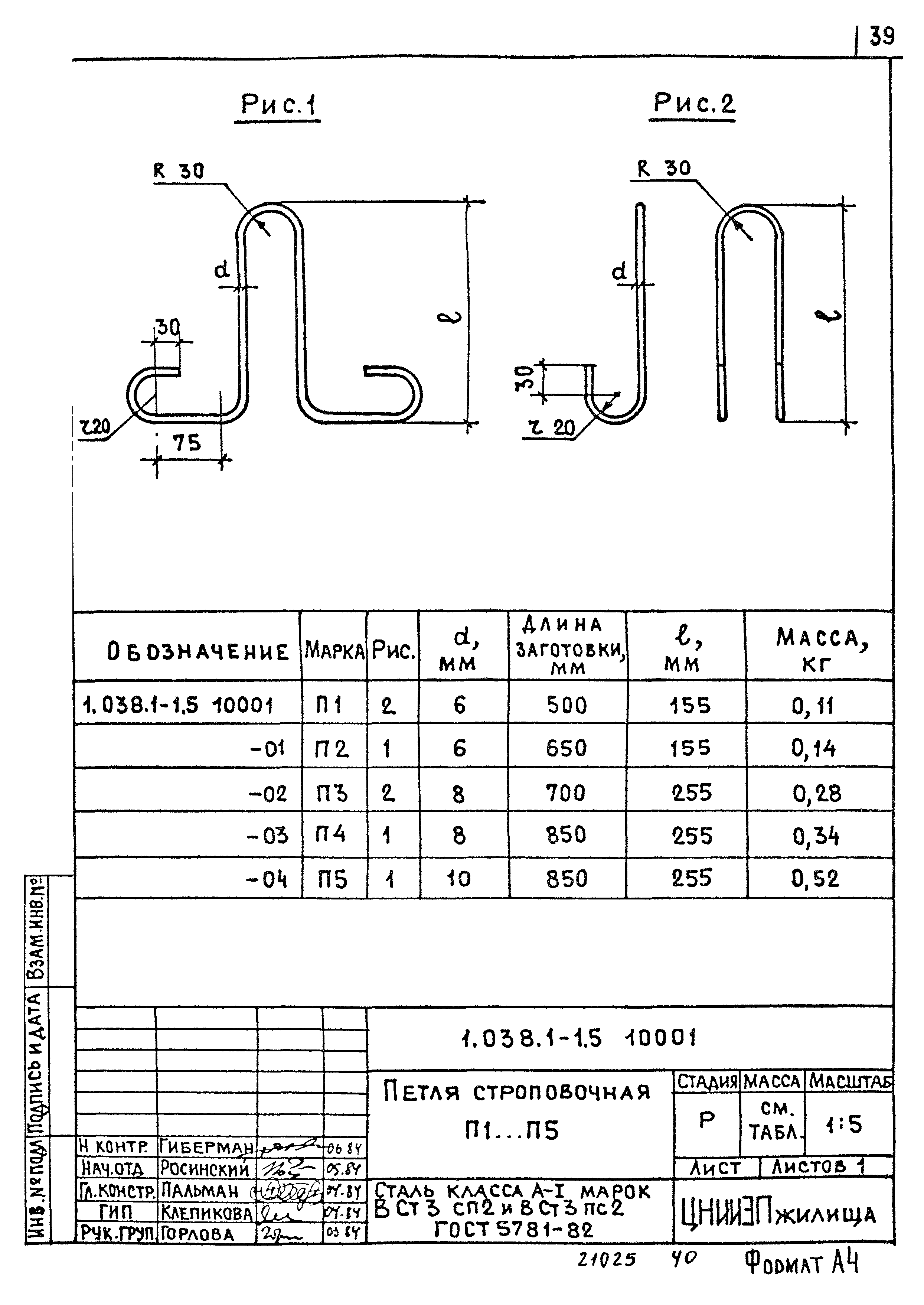

Рисунок 1 — Конструкции строповочных петель

Рисунок 2 — Схема расположения петли в многопустотной плите перекрытия (армирование плиты условно не показано)

5.3 Ветви петель должны заканчиваться крюками. Прямые участки концов крюков должны быть параллельны ветвям петли. Применение петель без крюков не допускается.

Минимальные значения радиусов загиба крюков, отгибов и других параметров принимают в соответствии с таблицей 1.

5.4 Для обеспечения прочности анкеровки в бетоне крюки петли должны быть заведены в бетон на длину не менее l_s. Для обеспечения прочности на выкалывание окружающего петлю бетона ветви петли должны быть заглублены в бетон на расстояние не менее h_b (см. рисунок 1).

Длину заведения l_s и глубину заложения h_b петли в бетоне следует определять из расчета прочности анкеровки петли на выдергивание и прочности бетона изделия на выкалывание согласно указаниям раздела 6.

Для изделий из легких бетонов петли следует усиливать поперечным стержнем, располагаемым в местах перехода от прямолинейных участков ветвей петли к криволинейным, или заводить крюки петли за арматуру.

5.5 В тех случаях, когда невозможно запустить крюки петли в бетон на необходимую длину, а также с целью уменьшения расхода металла, анкеровку петли следует осуществлять путем заведения ее крюков за рабочую продольную, поперечную или конструктивную арматуру (рисунок 3).

Рисунок 3 — Схема заведения крюков петли за рабочую арматуру плиты

Арматурные стержни, за которые заводят крюки, следует принимать диаметром не менее 0,7 диаметра стержня петли и не менее 10 мм. Концы стержней гладкого или периодического профиля должны отстоять от петли на длину не менее длины анкеровки l_ап данных стержней и не менее 200 мм. При этом гладкие стержни должны заканчиваться крюками или крестообразными сварными соединениями по ГОСТ 14098. Длину анкеровки стержней определяют согласно требованиям СНиП 2.03.01.

Надежность принятой анкеровки петли следует подтвердить расчетом или испытаниями.

5.6 В многопустотных плитах перекрытий наряду с обычными петлями (см. рисунок 2) допускается применять эффективные строповочные петли, заводимые за продольную арматуру и выполняемые с подгибом ветвей (рисунки 4 и 5). В эффективных петлях радиус загиба крюка принимают равным номинальному диаметру охватываемого стержня арматуры.

Рисунок 4 — Конструкция строповочной петли с подгибом ветвей и крюками, заводимыми за рабочую арматуру, для многопустотных плит перекрытий

Рисунок 5 — Схема установки петли с крюками, заводимыми за рабочую арматуру, в многопустотной плите перекрытий

Примеры расположения петель в обычных и предварительно напряженных многопустотных плитах перекрытий приведены на рисунке 6.

а — плиты с сеточным армированием; б — плиты с напрягаемой арматурой; 1 — обычная петля; 2 -арматурная сетка; 3 — эффективная петля; 4 -напрягаемый арматурный стержень

Рисунок 6 — Примеры расположения петель в поперечных сечениях многопустотных плит перекрытий

5.7 Места установки петель в изделии следует назначать с учетом технологии изготовления и монтажа изделия, а также его конструктивных особенностей. При этом плоскость проушины петли рекомендуется ориентировать по направлению подъемного усилия. Расстояние между соседними петлями должно составлять не менее трех глубин заложения петли в бетоне.

5.8 Расстояние b от боковой поверхности изделия до поверхности петли (см. рисунок 1) в общем случае следует принимать не менее четырех диаметров стержня петли d и не менее 35 мм, а для тонкостенных изделий (типа стеновых панелей) толщиной не более 220 мм расстояние b от торца изделия или проема до боковой поверхности хвостового участка крюка петли (измеряемое в плоскости крюка) — не менее 200 мм.

5.9 Высоту проушины петли в свету h_с (верхней части петли, выступающей над бетоном изделия и соответствующей размерам чалочных крюков грузовых стропов) следует принимать равной, мм:

Источник

1.2.7. Конструирование плиты

В продольных ребрах плиты располагаются напряженные стержни Ø25 А800 и плоские каркасы К-1. Длина напрягаемого стержня равна длине плиты, то есть 9080 мм. Каркас К-1 состоит из двух продольных стержней Ø8 В500 длиной l=l_n-20=9080-20=9060мм и вертикальных стержней Ø 5 В500 длиной l=h_n-20=450-20=430мм. Число вертикальных стержней устанавливается из расчета пли­ты на поперечную силу, n = 90.

В торцевых поперечных ребрах устанавливается каркас К-2, состоящий из двух продольных стержней Ø5 В500, которые заводятся в опорное ребро на 80 мм, длина l= 1510 мм. Поперечные стержни Ø5 В500 длиной l = 350 — 20 =320 мм располагаются между продольными ребрами с шагом 100 мм. Количество по­перечных стержней в торцевом ребре п = 15.

Сетка С-1 располагается в нижней части полки и имеет размеры 8930×1280 мм. Длина сетки равна длине плиты, уменьшенной на 150 мм, ширина сетки меньше ширины полки в чистоте между продольными ребрами на 30 мм. Шаг продольных стержней Ø6 В500 — 200 мм, поперечных Ø6 В500- 100 мм. Количество продоль­ных стержней — 7, поперечных — 90. Маркировка сетки:

Сетка С- 2 укладывается в верхней части полки плиты. Длина сетки 8930 мм. Ширина сетки b = b₁+ b₂, где b₁— длина сетки, заводимая в ребро для обеспечения надежности анкеровки поперечных стержней, принимается не менее шага про­дольных стержней, в данном случае принимаем b₁= 200 мм; b₂ — ширина сетки в полке, принимается не менее 1/4 пролета полки. Принимаем b₂=430 мм.

Таким образом, ширина сетки b = 200 + 430 = 630. Окончательно сетка С — 2 ∙ из проволоки Ø6 В500 имеет размеры 8930×630 мм. Шаг продольных стержней 200 мм, количество продольных стержней — 4. Шаг поперечных стержней 100 мм, количество поперечных стержней — 90. Маркировка сетки:

Сетка С — 3 предназначена для усиления торцов продольных ребер при пере­даче усилия предварительного напряжения и принимается конструктивно. Про­дольные стержни длиной 530 мм, количество стержней — 6, поперечные стержни длиной 280 мм, количество стержней — 6.

Общая масса расхода стали на одну плиту 232,1 кг.

Площадь поперечного сечения плиты

А=146∙5+25∙14=1080см 2 =0,1080м 2

Объем бетона без учета торцевых ребер

Площадь поперечного сечения торцевых ребер при высоте торце­вого ребра 35 см и толщине 7 см

А_р = 2∙35∙7=490 см 2 = 0,049 м 2 .

Длина поперечного ребра равна ширине плиты за вычетом ширины продоль­ных ребер поверху

Объем поперечных ребер

V_p = 490∙131 = 64190 см 3 =0,064190 м 3 .

Полный объем бетона плиты

V_п =0,98 + 0,064190 =1,04м 3 .

Вес плиты при удельной плотности γ= 2500 кг/м 3

G = 1,04∙2500=2600 кг.

Основными показателями технико-экономической эффективности проекти­руемой конструкции служат расход бетона, расход арматуры, трудоемкость изго­товления и монтажа, стоимость, а также приведенные параметры: расход бетона и расход арматуры на 1 м 2 перекрываемой площади.

• Расход бетона на 1 м 2 перекрываемой площади (приведенная толщина плиты)

• Расход стали на 1 м 2 перекрываемой площади

• Расход стали на 1 м 3 бетона

232,1/1,04 =223,2 кг/м 3 .

Таблица 2. Спецификация арматуры на плиту перекрытия

Руководство по конструированиию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного натяжения) – часть 3 — Конструкция строповочной петли

Содержание материала

• Руководство по конструированиию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного натяжения) – часть 3

• Конструирование стыков стержней продольной рабочей арматуры внахлестку

• Стыки сварных сеток

• Стыки сварных сеток внахлестку (без сварки)

• Стыки сварных сеток в нерабочем направлении

• Закладные детали

• Размеры листового, сортового или фасонного проката закладных деталей

• Толщина d стального профиля или пластины для закладной детали

• Анкеры закладных деталей

• Конструирование закладной детали с анкерами

• Приспособления для строповки

• Строповочные петли

• Конструкция строповочной петли

• Расстояние от боковой поверхности хвостового участка петли до поверхности изделия

• Приспособления для фиксации

• Приспособления для фиксации арматуры

• Пластмассовые и цементно-песчаные фиксаторы однократного использования

• Стальные фиксаторы однократного использования

• Все страницы

Страница 13 из 18

2.79. Для изделий, изготовление которых может производиться с заглаживанием открытой грани механизированным способом, рекомендуется предусматривать петли на других необрабатываемых гранях или располагать проушины петель ниже заглаживаемой грани в углублениях-лунках по рис. 41 («утопленные» петли).

Из условия заведения чалочного крюка стропа в проушину лунку следует располагать со смещением к середине изделия относительно плоскости проушины.

2.80. При малых размерах бетонного сечения, не допускающих устройства постоянной выемки для «утопленной» петли, а также для возможности применения механизированного способа заглаживания открытой грани железобетонного изделия следует применять петли с подающим (рис.42, а) или инвентарным вывинчивающимся (рым-болт) кольцом (рис. 42, б). Диаметр, из которого изготовляется кольцо, должен быть на ступень больше диаметра, требуемого по табл.12, но не менее 16 мм и изготовляться из стали марки ВСт3сп2.

Рис. 42. Конструкция строповочной петли с убирающимся кольцом

а — с падающим стационарным кольцом; б — с инвентарным кольцом 1 — железобетонный элемент; 2 — анкерное устройство строповочной петли; 3 — падающее стационарное кольцо; 4 — дуговая сварка, l_шв = 4d с двух сторон; 5 — инвентарная вывинчивающаяся петля (рым-болт); 6 — винтовая нарезка длиной не менее 4d; 7 — стальная трубка с внутренней резьбой

Сварка колец должна производиться электродами Э42-Т или Э46-Т. Сварной шов должен быть двусторонним длиной 4d.

На чертеже изделия с петлей по рис. 42, а следует писать примечание: «После заглаживания поверхности изделия кольцо необходимо поднять в вертикальное положение, а выемку заделать».

На чертеже изделия с петлей по рис. 42, б следует писать примечание: «На период бетонирования и заглаживания поверхности, а также транспортировки изделия внутреннюю резьбу в трубке защитить».

Монтажные петли

Открытые поверхности стальных закладных деталей, монтажные петли, строповочные отверстия должны быть очищены от наплывов бетона или раствора.
 

Крепление железобетонных изделий должно производиться за монтажные петли или строповочные отверстия. При укладке в несколько рядов по ширине вагона изделия должны быть увязаны между собой проволокой диаметром 6 мм с числом нитей в увязке в зависимости от конкретного случая.
 

Подъем сборных железобетонных изделий производят за монтажные петли, заложенные в бетон. Металлические закладные детали, служат для соединения сборных конструкций между собой. Они выполняются из профильной стали в виде уголков, швеллеров, пластин с приваренными к ним арматурными анкерами.
 

Перекрытия из панелей размером на комнату.

Плиты между собой связывают проволочной скруткой за монтажные петли, а перекрытия со стенами — анкеровкой прогонов. Под прогонами, опирающимися на кирпичную кладку, укладывают опорные подушки.
 

Устройство для автоматического освобождения крюка от петли грузового стропа.| Строповое устройство для отстроповки груза при погружении в воду.

Груз стропят, непосредственно зацепляя крюком за монтажные петли, или при помощи дополнительных кольцевых стропов обвязкой на удав. Для изменения положения рукояти ее оттягивают до выхода фиксатора из зацепления с пазом на рычаге крюка, устанавливают в требуемое положение и фиксируют.
 

Складывающееся комплектное здание.

Секцию в рабочее положение устанавливают подъемным краном за монтажные петли. При подъеме секции стеновые щиты, поворачиваясь относительно шарниров, принимают вертикальное положение и фиксируются в этом положении.
 

Мобильные сборно-разборные здания из складывающихся секций.

Секцию в рабочее положение устанавливают подъемным краном за монтажные петли.
 

Расстояния по горизонтали от основания откоса выемки до ближайшей опоры машины.

Плиты стеновых элементов имеют на торце большей стороны монтажные петли, за которые зацепляются крюками двухветьевого стропа. В обоих случаях стеновые плиты раскрепляют, поскольку они неустойчивы. Стеновые элементы ( как об этом упоминалось) начинают устанавливать только после окончания всех работ по монтажу, испытанию и изоляции стыков теплопроводов.
 

Закрепление захватных приспособлений производится несколькими способами: за монтажные петли, в обхват и через отверстия в конструкциях.
 

Для подъема и установки на место панели должны иметь монтажные петли, которые своими концами соединяются с арматурой панели.
 

4 ОБЩИЕ ТРЕБОВАНИЯ

4.1 Расположение петель в изделии не должно затруднять процессы формования и монтажа изделия. Для изделий, изготовление которых производят с заглаживанием открытой поверхности бетона механизированным способом, следует предусматривать петли, не выступающие над этой поверхностью.

4.2 При проектировании изделий со строповочными петлями следует применять унифицированные петли. Унифицированные петли разрабатываются применительно к конкретным типам сборных конструкций и приводятся в типовых проектах.

При отсутствии унифицированных петель с требуемыми характеристиками следует проектировать петли согласно приведенным в настоящем документе положениям.

4.3 Строповочные петли следует проектировать, обеспечивая:

— требуемую прочность их стержней в условиях действия динамических нагрузок;

— надежность анкеровки в бетоне изделия;

— возможность удобного заведения чалочного крюка грузового стропа в выступающую над бетоном часть петли (проушину);

— технологичность в изготовлении собственно петли и изделия.

4.4 Конструкции вновь спроектированных петель в случае необходимости подлежат испытаниям путем выполнения последовательных подъемов и опусканий изделий с новыми петлями согласно указаниям раздела 7.
