Количество арматуры для разных фундаментов
Очевидно, что типы железобетонных оснований различаются не только по объему бетона, но и по метражу арматурных стержней для металлического каркаса фундамента. Больше всего прутьев потребуется на плитный фундамент, далее идут ленточные и свайные буронабивные фундаменты.
Рассмотрим случай, когда фундамент для дома имеет размеры в плане 6 × 6 м, и проведем расчет метража арматуры.
Метраж на ленточный фундамент
Для вязки арматурного каркаса ленточного фундамента обычно используются гладкие стержни и стержни с периодическим профилем. Метраж их будет напрямую зависеть от ширины и длины ленты, а также периметра основания. Предположим, что в нашем случае ширина ленты составляет 300 мм, высота – 1 000 мм. Шаг между монтажной (гладкой) арматурой выбираем равным 500 мм. Какая арматура нужна для фундамента – это уже вы сами определяйтесь, исходя из нагрузок и показателей грунта.
Считаем общую длину ленты под дом 6 × 6 м (с поправкой в большую сторону – без учета толщины ленты): 6 × 4 = 24 м. Считаем метраж прутьев периодического профиля (ребристой) при условии, что лента будет состоять из двух поясов по два стержня в каждом: 24 × 2 × 2 = 96 м. Учитываем, что в угловой части фундамента прутья придется изгибать и делать выпуски в перпендикулярную ленту длиной 0,5 м. Итого на каждый угол придется 4 м таких выпусков, или 16 м всего на весь фундамент. Прибавляем это количество к метражу ребристых прутьев и получаем метраж арматуры периодического профиля на фундамент: 96 + 16 = 112 м. Теперь необходимо подсчитать, сколько нужно гладких прутьев. Для этого находим количество сопряжений арматуры с учетом принятого шага в 500 мм: 24/0,5 = 48 шт. Определяем сумму вертикально и горизонтально ориентированной поперечной арматуры (с запасом – без учета толщины защитного слоя): (0,3 + 1) × 2 = 2,6 м. Определяем общий метраж гладких прутьев: 2,6 × 48 = 124,8 м ≈ 125 м. Итого на данный фундамент потребуется 112 м прутьев периодического профиля, 125 м – гладких.
Метраж на плитное основание
На плитный фундамент в основном идет ребристая арматура (диаметр арматуры для фундамента в расчетах расхода материала роли не играет) – формируются две сетки с ячейками 200 × 200 мм.
Для начала определяем количество продольных и поперечных прутьев (в нашем случае оно одинаково): 6/0,2 = 30 шт. Общее количество прутьев на одну сетку будет больше в 2 раза: 30 × 2 = 60 шт. Длину прутьев принимаем равной 6 м (с запасом – не учитывая величину защитного слоя бетона), поэтому метраж арматуры на одну сетку составит: 60 × 6 = 360 м. Соответственно, на весь фундамент (2 сетки) прутьев потребуется вдвое больше: 360 × 2 = 720 м. Расстояние между сетками можно выдерживать специальными штучными элементами, а не монтажной арматурой, – так удобнее.
Метраж для буронабивных свай
Предположим, что мы будем использовать сваи диаметром 200 мм и длиной 1,5 м. Шаг между опорами составит 1,5 м. Свая будет армироваться тремя прутами рабочей арматуры и двумя хомутами из гладкой. Выпуски, используемые для связи свай с железобетонным ростверком, принимаем длиной 300 мм.
Рассчитываем требуемое количество свай, учитывая полученную ранее величину периметра основания (24 м) и шаг между опорами: 24/1,5 = 16 шт. Считаем, сколько нужно ребристых стержней на одну сваю: (1,5 + 0,3) × 3 = 5,4 м. На все сваи уйдет: 5,4 × 16 = 86,4 м ≈ 87 м прутьев периодического профиля. Для формирования каркаса будут использоваться гладкие прутья, согнутые в окружность. Считаем длину этой окружности (с запасом – по диаметру сваи): 3,14 × 0,2 = 0,628 м. Таких хомутов на одну сваю потребуется как минимум два: 0,628 × 2 = 1,256 м. На все 16 буронабивных свай гладких прутьев потребуется: 1,256 × 16 = 20,096 м ≈ 20 м. Итого на выбранный нами фундамент необходимо 87 м прутьев периодического профиля, 20 м – гладких.
В заключение статьи
Казалось бы, узнать требуемое количество арматуры – очень просто! Но будьте внимательны при расчетах, несколько раз перепроверьте свои вычисления! Гораздо дешевле сразу заказать необходимый метраж, чем потом докупать.
Как рассчитать расход арматуры для двойного каркаса
Шаг 1: Определите площадь поверхности для расчета необходимого количества арматуры. Для двойного каркаса, размеры каждой ячейки обычно составляют 200х200 мм. Учитывая, что вы хотите рассчитать расход арматуры на 1 м2 поверхности, найдите площадь ячейки, чтобы определить количество ячеек в 1 м2.
Шаг 2: Определите длину арматурного прутка, который будет использоваться для установки каркаса. Обычно арматурные прутки имеют диаметр 10 мм, поэтому будем рассчитывать именно для такого диаметра.
Шаг 3: Рассчитайте длину арматурного прутка, необходимую для установки одной ячейки. Для этого учтите, что в каждую ячейку необходимо забить 4 вертикальных прутка и 4 горизонтальных прутка арматуры.
Например, если длина вертикального прутка составляет 200 мм и длина горизонтального прутка также 200 мм, то сумма длин прутков составит 800 мм для одной ячейки.
Шаг 4: Умножьте длину aрматурного прутка на количество ячеек в 1 м2, чтобы определить полную длину прутков, необходимых для армирования 1 м2 поверхности двойного каркаса.
Шаг 5: Рассчитайте необходимое количество арматурного прутка, исходя из предыдущего результата и длины арматурного прутка, который будет использоваться. Учитывайте, что арматурные прутки могут приобретаться определенными отрезками, поэтому округлите результат до ближайшего значения, чтобы получить количество необходимых прутков.
- Если результатом расчета является нецелое число, округлите его до большего целого значения, чтобы учесть возможные отрезки прутков.
- Исходя из общей длины прутков, оцените количество арматурных прутков, которые вам потребуются для покрытия выбранной площади поверхности двойного каркаса.
Расчёт арматуры для монолитной плиты
Узнав, как вязать арматуру для фундамента, необходимо провести расчёт материала. Следует знать, что для армирования какой-либо поверхности используют арматуру диаметром 8 мм или 10 мм. Для плит многоэтажных зданий применяются пруты с большим диаметром – 12 мм или 14 мм.
Например, необходимо точно рассчитать количество арматурных прутков, которые уйдут на армирование плиты, общей площадью 64 м2. Для такой поверхности достаточно будет прутков, диаметром 10 мм. Одна ячейка сетки будет иметь стороны 20*20 см. Для того, чтобы узнать точное количество арматуры, следует одну сторону плиты (8 метров) разделить на сторону ячейки (20 см) и умножить полученный результат на два. Результат: 80 прутков. В качестве запаса, при расчётах одной стороны всегда прибавляют один прут, это означает, что конечным результатом будет 82 прута (так как две стороны). Но армированная сетка имеет верхний и нижний уровни, и 82 прута необходимо умножить на два. Получится 164 прута определённого диаметра.
Для армирования сетки используют прутья максимальной длины – 6 метров. Поэтому общее количество арматуры следует умножить на длину одного изделия. Это означает, что для изготовления одной плиты, общей площадью 64 м2, необходимо приобрести 984 метра арматуры заранее выбранного диаметра.
При расчётах количества арматуры для сетки не следует забывать про подставки, короткие отрезки для скрепления двух уровней, а также пруты определённого диаметра, которые могут понадобиться в течение всего процесса.
Применение полученных данных
Знание расхода арматуры на 1м2 при ячейке 200х200 позволяет оценить объем материала, необходимого для армирования конкретной площади. С помощью этих данных можно точно рассчитать стоимость арматурных работ и составить бюджет строительного проекта.
Также знание расхода арматуры может быть полезно для планирования производственных процессов. Зная точные объемы материала, можно оптимизировать закупки и распределить работы между рабочими более эффективным образом.
Информация о расходе арматуры также может быть полезна для контроля качества строительных работ. Зная ожидаемый расход материала на 1м2, можно сравнить его с фактическим использованием и выявить возможные недочеты или излишки в работе.
Для удобства использования полученных данных, можно составить специальные таблицы или справочники, в которых будет указан расход арматуры на 1м2 для различных типов проектов. Это позволит строителям и проектировщикам быстро находить необходимые данные и принимать правильные решения.
В итоге, знание расхода арматуры на 1м2 при ячейке 200х200 имеет большое практическое значение для строительной отрасли. Оно помогает оптимизировать затраты материала, планировать работы и обеспечивать качество строительства.
Вес сеток 100х100
Масса описываемых металлоизделий определяется двумя факторами: диаметром стальной проволоки и стороной ячейки. Соответственно вес сетки 100х100х3 мм наименьший для своего типа. Производители предлагают обширную номенклатуру материалов из стальных стержней сечением от 3 до 12 мм. Номинальный вес сетки 100х100х3 вес м2 составляет 1,04 кг, а аналогичного изделия из 12-мм прутка достигает 17,8 кг. Это обстоятельство необходимо учитывать при проектировании зданий и сооружений.
По этому параметру означенные материалы подразделяются на два типа. Относительно небольшого веса сетка кладочная 100х100х4 мм (1,84 кг) используемая преимущественно для отделочных работ. Она применятся для укрепления штукатурного слоя или бетонных стяжек. Вес арматурной сетки 100х100х5 1м2 составляет 2,88 кг и она предназначены для устройства перекрытий средней и малой площади. Разница в диаметре прутка всего в 1 мм оказывает большое влияние на механические и прочностные характеристики материала.
| Размер ячейки, мм | Диаметр арматуры, мм | Вес 1 м2, кг | Количество в 1 тонне, м2 |
| 100х100 | 3 | 1,04 | 961,54 |
| 4 | 1,96 | 510,2 | |
| 5 | 3,08 | 324,67 | |
| 6 | 4,44 | 225,2 | |
| 8 | 7,9 | 126,6 | |
| 10 | 12,34 | 81,04 | |
| 12 | 17,76 | 56,3 | |
| 14 | 24,2 | 41,32 | |
| 16 | 31,6 | 31,64 | |
| 18 | 40 | 25 | |
| 20 | 49,4 | 20,24 | |
| 22 | 59,6 | 16,78 | |
| 25 | 77 | 12,98 | |
| 28 | 96,6 | 10,35 | |
| 32 | 126,2 | 7,92 | |
| 36 | 159,8 | 6,26 | |
| 40 | 197,4 | 5,06 |
Рекомендации по выбору арматуры
1. Учитывайте нагрузки:
Перед выбором арматуры необходимо учесть все нагрузки, которым будет подвергаться конструкция. Нагрузки могут включать в себя вес самой конструкции, внешние нагрузки, например от снега или ветра, а также нагрузки, вызванные движением по конструкции. Учитывайте все эти факторы, чтобы выбрать достаточно прочную арматуру.
2. Ориентируйтесь на стандарты:
При выборе арматуры рекомендуется ориентироваться на стандарты, установленные для данного типа конструкций. Такие стандарты определяют минимальные требования к прочности и допуски для использования арматуры.
3. Учитывайте условия эксплуатации:
Важно учесть условия эксплуатации конструкции при выборе арматуры. Например, если конструкция будет находиться на открытом воздухе или во влажных условиях, рекомендуется использовать арматуру, которая обладает хорошей устойчивостью к коррозии
4. Обратитесь к специалистам:
Если у вас возникают сомнения при выборе арматуры, рекомендуется обратиться к специалистам. Они смогут провести расчеты и дать рекомендации по выбору арматуры, учитывая все особенности конструкции и условия эксплуатации.
Соблюдение данных рекомендаций поможет выбрать подходящую арматуру для вашей конструкции. Не забывайте, что правильно выбранная арматура обеспечивает надежность и долговечность конструкции.
Общие характеристики вязальной проволоки
Естественно, что вязальная проволока должна обладать целым рядом механических свойств, которые позволят плотно соединить узлы из арматуры и укрепить бетонную конструкцию. Прежде всего она должна быть пластичной, то есть легко деформироваться, и не пружинить. Последний показатель означает, что арматура после деформации должна сохранять заданное положение.
Указанные свойства позволяют рассчитать норматив расхода вязальной проволоки на 1 т каркаса.
Виды проволоки
Все представленные на рынке метизы, в том числе и вязальная проволока, должны производиться в точном соответствии с требованиями норматива.
В соответствии с указанным нормативным документом производится сразу несколько видов проволоки, но в качестве вязальной может использоваться только та, которая подвергается термической обработке. На обжиг проволоки указывает литера О. Термическая обработка арматуры проводится после волочения изделия. Его основная цель — вернуть металлопрокатному изделию пластичность.
Производство вязальной проволоки включает этапы:
- протяжка — именно на этом этапе арматура приобретает свою геометрию;
- обжиг в печах в азотной среде.

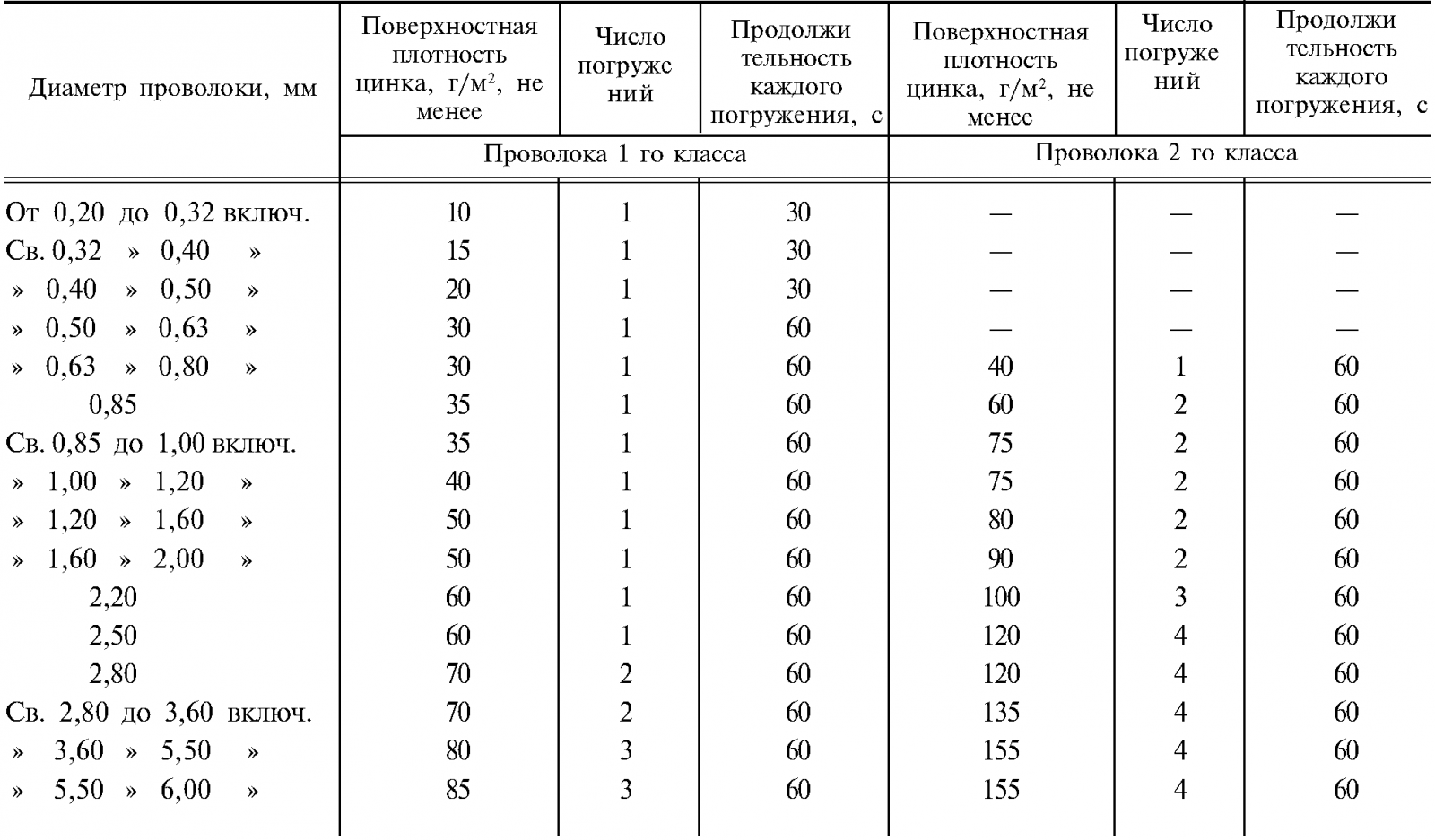

Помимо изделия, маркируемого буквой О (отжиг), на рынке можно встретить специализированное с литерой Ц. Это оцинкованные метизы. Несмотря на дополнительную защиту от коррозии, применение оцинкованной арматуры для вязания представляется непрактичным, поскольку при проведении бетонных работ все узлы оказываются надежно защищенными от воздействия кислорода и не подвергаются коррозии.
Оцинкованные метизы отлично подойдут для создания конструкций, эксплуатация которых будет проходить в воздушной среде. Например, создание ограждений или соединение сетки габиона.
При выборе конкретного вида внимание обращают на сферу применения конструкции, стоимость изделия, скорость и удобство работы с проволокой
Толщина и диаметр проволоки
Вязальная арматура производится в разных диаметрах — от 0,3 до 2 мм. Обычно изделие продается большими объемами — товарными бухтами по 100 кг. Но при необходимости можно приобрести и меньший объем — от 10 кг.
Какая бывает арматура
Арматура выпускается в основном из стали. Бывает она гладкая и профилированная — с особой формы ребристостью. Ребристая используется для распределения нагрузки, гладкая служит лишь для придания конструкции формы. То есть основой упор нужно делать на качество ребристого прутка.
Арматура бывает гладкая и ребристая
Не так давно на рынке появилась пластиковая арматура для фундамента. Она активно продвигается. Но мало кто из специалистов (продавцы не в счет) советует ее использовать. Если разбирать свойства одного и другого вида арматуры, то в реальности все достоинства и недостатки выглядят примерно так:
- Сталь токопроводящая — пластики нет. Нельзя однозначно сказать, что токопроводимость — плохое качество. Его можно использовать, например, при устройстве заземления.
- Пластиковая арматура в 4-5 раз легче и выпускается в бухтах. Это факт, но реально влияет он только на стоимость перевозки. Так как для массы железобетонной конструкции разницы нет, весит пруток 50 кг или 10.
- Стальные пруты можно гнуть прямо на стройплощадке. С изделиями из полимеров такого делать нельзя. При необходимости по вашему заказу вам изготовят на заводе гнутые участки. На площадке самостоятельно это сделать нереально.
Пластиковая арматура — новинка рынка
- Пластик химически нейтрален и не разрушается при попадании влаги в бетон. Это так. Но при соблюдении правил (не менее 50 мм бетона от прутков до поверхности) и стальное усиление стоит десятилетиями и не разрушается.
- Сталь начинает плавиться при 600o Пластики размягчаются при 200-300oC.
- Пластики имеют лучшие прочностные характеристики. Не совсем так. Они больше растягиваются при статических нагрузках. Сделаете плитный фундамент армированный пластиковой арматурой, а он через некоторое время провиснет: коэффициент удлинения у них в 10-11 раз больше, чем у стали. То же и с ленточным фундаментом: лента может провиснуть.
В общем, получается, следующее: для фундаментов пластиковую арматуру лучше не использовать. Слишком рискованная получается затея.
От чего зависит расход вязальной проволоки
Опытные специалисты знают, что расход вязальной нитки на 1 т каркаса из арматуры составляет примерно 5-20 кг. На один соединительный узел,выполненный в соответствии с ТУ расход составляет около 25-50 см проволоки.
Естественно, что указанные показатели являются усредненными. На расход 1 т арматурного каркаса оказывают влияние факторы:
- вид каркаса из арматуры, узлы которого предстоит соединить;
- диаметр прутков, который предстоит соединять;
- диаметр вязального соединителя;
- шаг расположения элементов — поперечных и продольных;
- вид узлового соединения.
Кроме того имеет значение и то, как проводится вязка — руками или с использованием специализированного инструмента.
Параметры арматуры для фундамента
Количество и размеры стального прутка зависят от нескольких факторов:
- Типа фундамента (плитный, свайный, ленточный).
- Типа грунтов (пучнистые, сыпучие, горные породы, плотные основания и т.п.);
- Веса самого здания (типа используемого строительного материала, этажности).
Первым делом, нужно определиться с тем, какой диаметр арматуры использовать для фундамента. Чем сложнее грунты, тем больше потребуется размер прутков. Так для легкого дома на хорошем, устойчивом, непучнистом грунте используют арматуру 10-12 мм диаметра. Если дом будет тяжелым, или грунт пучнистый или сыпучий, требуется уже 14-16 мм.
Выбор диаметра арматуры для фундамента зависит от типа грунтов и массы здания. Для плитных фундаментов используют большие диаметры — наиболее распространенный в частном домостроении — 14 мм, для ленточных будет достаточно 12 мм, а для столбчатых 10 мм. Но это для нормальных не очень сложных грунтов и зданий небольшой массы.
Шаг укладки арматуры
Аналогично дело обстоит с шагом укладки арматуры. Для армирования плитных основания он изменяется в пределах 20-30 см. Чем тяжелее дом и сложнее грунт, тем меньше шаг. Конкретное количество требуемого прутка считается исходя из габаритов и условий эксплуатации. Поясов армирования, как правило два: верхний и нижний.
Шаг укладки арматуры также зависит от будущих нагрузок и типов грунтов. В ленточных фундаментах основную нагрузку несут горизонтальные направляющие. Их для лент шириной 30 — 40 см достаточно по две вверху и внизу. Если ширина больше, используют в одном ряду три или четыре прутка.
Горизонтальных рядов в ленточных фундаментах почти всегда два: один на 5 см ниже верхнего края, второй на 5 см выше нижнего. Соединяют их в единую конструкцию поперечными перевязками. Их шаг должен быть в районе 30-50 см. Чаще или реже — зависит от грунтов или массы здания.
Схема расположения прутков в столбчатых основаниях, зависит от диаметра столбов
Тут важно, чтобы от прутков до края столба было не менее 5 см. Горизонтальные перевязки нужно ставить тоже примерно раз в 50 см
Применение арматуры в строительстве
Арматура широко используется в различных типах строительных работ, включая строительство зданий, мостов, туннелей и дорожных покрытий. Она является неотъемлемым элементом при возведении фундаментов, стен, перекрытий и других конструкций. Применение арматуры гарантирует более высокую надежность и устойчивость сооружения к воздействию нагрузок и сил.
Основными преимуществами использования арматуры в строительстве являются:
- повышение прочности и надежности бетонных конструкций;
- увеличение срока службы сооружения;
- повышение сопротивления конструкции к различным видам нагрузок;
- предотвращение трещин и разрушений бетона;
- улучшение устойчивости сооружения к сейсмическим воздействиям и деформациям;
- уменьшение расходов на ремонт и обслуживание строительных объектов.
В зависимости от конкретной задачи и особенностей строительства, арматура может иметь разный диаметр, типы профилей и покрытий. Правильный выбор арматуры и ее корректное применение играют важную роль в обеспечении прочности и долговечности конструкции. Для оптимального результата рекомендуется проконсультироваться с инженерами и специалистами в области строительства.
- Для сетки с шагом 200 мм площадь одной ячейки составляет 0,04 м2.
- При использовании арматуры диаметром 12 мм, каждая ячейка требует 5 прутьев арматуры.
- Для одного квадратного метра сетки с шагом 200 мм требуется 125 прутьев арматуры диаметром 12 мм.
- Увеличение шага сетки значительно снижает количество необходимой арматуры, но может влиять на прочность конструкции.
- Выбор оптимального шага сетки и количества арматуры зависит от конкретных условий и требований проекта.
Рекомендуется консультироваться с инженером-конструктором или специалистом в области армирования, чтобы выбрать оптимальное решение и обеспечить необходимую прочность конструкции.
Расход вязальной проволоки на 1 тонну арматуры
Обычно расход рассчитывают на 1 т арматуры, учитывая ее диаметр и сложность каркаса, который предстоит соединить проволокой.
Нормы расхода вязальной проволоки СНИП
СНИП содержит усредненные данные, которых необходимо придерживаться при проведении работ:
- 30 см на один узел;
- 4 кг на 1 т арматуры.
Наиболее точные показатели расхода можно получить, если собрать тестовую обвязку и рассчитать длину одного витка. Последний находят по формуле: 2х3,14х1,03хD. D в этой формуле -диаметр арматурного прутка.
Нужно будет подсчитать количество узлов обвязки, умножить на длину 1 витка (брать с запасом)
Важно учесть, что на пересечении прутков делают двойную обвязку. Затем полученный результат расхода на 1 т переводят в кг
Это можно сделать, воспользовавшись данными таблицы.

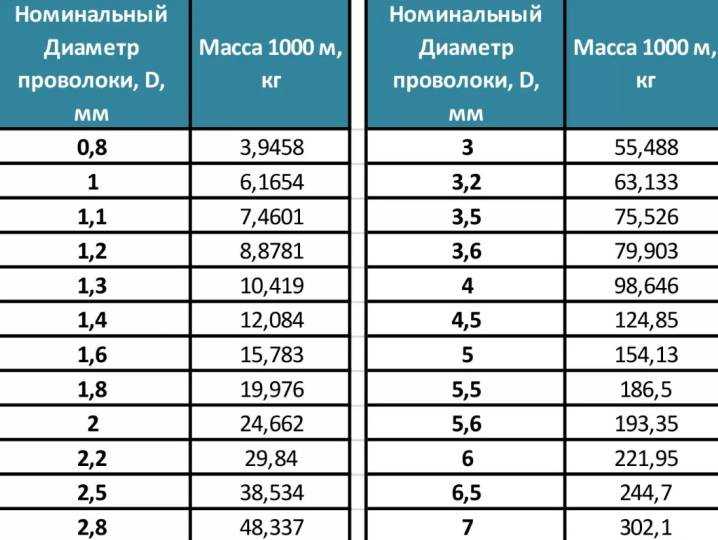

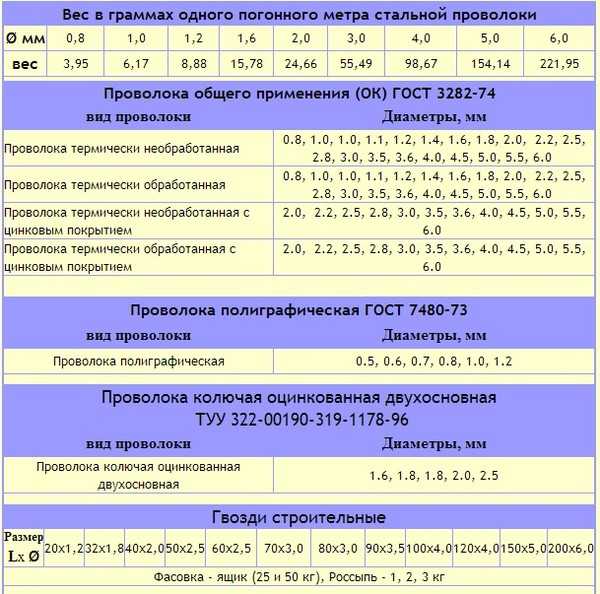

Таблица веса 1 метра вязальной проволоки
Для упрощения расчетов расхода вязальной нитки на 1 т каркаса, рекомендуется использовать табличные показатели — вес 1 метра (для разных диаметров), метраж килограмма.
| Наиболее часто используемые d проволоки для вязки арматуры | Вес 1 метра (гр) | Длина для 1 кг (м) |
|---|---|---|
| 1 | 6,2 | 161,6 |
| 1,2 | 8,8 | 112,4 |
| 1,4 | 12,3 | 82,5 |
| 1,6 | 15,2 | 64,2 |
| 1,8 | 20 | 50 |
| 2 | 24,8 | 40,3 |
Пример расчета
Начать расчет расхода проволоки на 1 т арматуры рекомендуется с метража. Особенно это актуально для новичков.
Для примера выберем наиболее популярный диаметр проволоки для вязания арматуры — 1,2 мм. Имеет значение и вид соединительного узла. В нашем примере использует узел, который создается с помощью ручного крючка. Данные: диаметр арматуры для расчета расхода на 1 т — 10 мм. Используются прутки для создания армированного каркаса монолитной конструкции.
Алгоритм расчета расхода количества вязальной проволоки на 1 т арматуры:
- Размер одной ячейки составит 200х200 мм. При 100 % вязке на один квадратный метр придется 25 узловых соединений. Как правило, вязка ведется в шахматном порядке, то есть с пропуском одной ячейки. Но расчет расхода на 1 т ведется без пропусков.
- 1 узел потребует 0,25 м вязальной проволоки. Нам необходимо рассчитать расход на 1 кв.м. Для этого 25х0,25. Результат — 6,25 метра.
- Нам понадобится показатель веса 1 м арматурного прутка диаметром 10 мм. Его можно узнать в таблицах по ГОСТ. Для расчетов расхода такая величина составит 0,617 грамм. В среднем на один квадрат уйдет 10 метров арматуры. При перемножении показателей расход составит 6,17 кг.
- Теперь необходимо провести расчет расхода на 1 кг арматуры: 6,25/6,17=1,013 м. На 1 т — 1,013х1000=1013 м.
- Один метр проволоки диаметром 1,2 мм весит 8,8 грамм.Переводим показатели для расхода в кг -0,0088 кг.
- Проводим расчет расхода на 1 т арматуры: 1013х0,0088=8,91 кг.
Алгоритм работы калькулятора
Если выбран данный пункт меню, калькулятор рассчитает минимальное содержание рабочей продольной арматуры для конструкции фундамента согласно СП 52-101-2003. Минимальный процент армирования для железобетонных изделий лежит в диапазоне 0.1-0.25% от площади сечения бетона, равной произведению ширины ленты на рабочую высоту ленты.
СП 52-101-2003 Пункт 8.3.4 (аналог Пособие к СП 52-101-2003 Пункт 5.11, Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.8)
Пособие к СП 52-101-2003 Пункт 5.11
В нашем случае минимальный процент армирования составит 0.1% для растянутой зоны. В связи с тем, что в ленточном фундаменте растянутой зоной может быть как верх ленты, так и низ, процент армирования составит 0.1% для верхнего пояса и 0.1% для нижнего пояса ленты.
Пособие к СП 52-101-2003 Пункт 5.17
Руководство по конструированию бетонных и ж/б изделий из тяжелого бетона пункт 3.11
Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.94
Чтобы самостоятельно возвести ленточный фундамент, вначале обязательно нужно провести точное планирование. Необходимость тщательных расчетов объясняется тем, что фундамент является одним из важнейших конструктивных элементом любого здания или дома. Допущенные в начале строительства ошибки могут спровоцировать негативные последствия в ходе эксплуатации дома.
Предлагаем ознакомиться Шейный остеохондроз можно ли в баню
По окончанию заливки бетона, его следует закрыть пленкой для предотвращения высушивания и оставить набирать прочность минимум на 2 недели.
Сколько должно быть арматуры в фундаменте
Чтобы процесс расчета был максимально понятным, в качестве примера мы рассмотрим ленточное основание высотой 600 мм с шириной ленты 400 мм для фундамента, схема которого изображена на рисунке ниже.
Минимально допустимое содержание армирующих элементов в ленточном основании определяется по СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В пункте 7.3.5 сказано, что относительное содержание продольной арматуры не должно быть меньше 0,1% от площади сечения железобетонного элемента. Для ленточного фундамента учитывается отношение суммарного сечения арматуры и ленты.
В нашем случае имеем: площадь сечения ленты – 600×400=240 000 мм 2 . С учетом полученных данных определяем количество стержней, необходимое для продольного армирования ленты. Для этого воспользуемся частью таблицы из прил. 1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий», представленной на рисунке ниже. Предварительно переведем мм 2 в см 2 и умножим полученное значение на 0,001 (именно такую часть должна занимать суммарная площадь поперечного сечения продольной арматуры). Получаем: 240000 мм 2 = 2400 см 2 , 2400 см 2 ×0,001=2,4 см 2 .

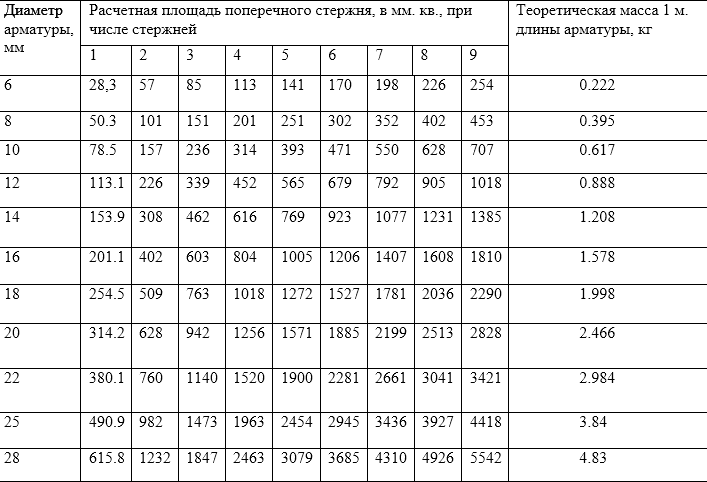

Изучая данные таблицы 1, сложно понять, арматуру какого диаметра, и в каком количестве нужно использовать. Ведь при требуемой площади сечения в 2,4 см 2 , судя по таблице, можно использовать 2 стержня 14 мм арматуры, 3 стержня 12 мм, 4 стержня 10 мм и т.д. От чего отталкиваться при расчетах? В разделе 1 приложения 1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий» сказано, что при длине стороны более 3 м (как в нашем случае), минимальный диаметр арматуры составляет 12 мм. Для равномерного восприятия нагрузок потребуется два пояса армирования, содержащих по два прутка арматуры диаметром 12 мм.
Диаметр поперечной арматуры выбираем минимально допустимый для каркаса, высотой менее 800 мм (у нас ввиду высоты фундамента и требуемого отступа от наружного слоя бетона в 50 мм – 500 мм=600-2×50) – 6 мм. Он должен быть не меньше четверти диаметра продольных прутков: 12/4=3
При условии отступа от поверхности бетонного основания в 50 мм длина поперечной арматуры (горизонтальной и вертикальной на одно соединение) составит: 300×2+500×2=1600 мм или 1,6 м. Таких соединений при общей длине ленты в 35,6 м и шаге между поперечными прутками в 300 мм будет: 35,6/0,3=119. Итого общая длина поперечной гладкой арматуры составит: 119×1,6=190,4 м.
Количество арматуры для плитного фундамента
Для нашего дома 10×6 толщину плиты принимаем 300 мм (предварительно проводим расчет нагрузки на фундамент). Арматурный каркас будет состоять из двух поясов с шагом сетки 200 мм. Для одного пояса потребуется 10000/200=50 прутков поперек (шестиметровых) и 6000/200=30 прутков вдоль (десятиметровых). Итого на два пояса потребуется арматуры периодического профиля: (50×6+30×10)×2=1200 м
Если соединять пояса арматурными прутками, то общее количество соединений составит: 50×30=1500 шт. Длина каждого прутка с учетом отступа от края фундамента в 50 мм составит 200 мм. Итого гладкой арматуры потребуется: 1500×200=300000 мм или 300 м.
Количество арматуры для буронабивного свайного основания
В качестве примера приведем основание под тот же дом, только будем использовать буронабивные сваи (расстояние между опорами принимаем 2000 мм) и железобетонную обвязку высотой 400 мм. Нам потребуется 16 свай диаметром 200 мм и высотой 2000 мм. Сколько нужно арматуры для такого фундамента?
На сваи будем использовать 4 прутка длиной 2250 мм: 2000 мм на собственно сваю и 350 мм на запуск для связки с арматурным каркасом ростверка. Итого на одну буронабивную сваю потребуется 4×2350=9400 мм или 9,4 м арматуры периодического профиля. На 16 свай потребуется 150,4 м. Для формирования каркаса сваи будем использовать гладкую арматуру, которой соединим 4 вертикальных прутка в трех местах. Длина одного соединения составит примерно 3,14×200=628 мм, длина трех – 1884 мм или 1,9 м. Общий метраж гладкой арматуры, необходимый для формирования каркаса столбов составит: 1,9×16=30,4 м.
Расчет арматуры для ростверка проводится так же, как и в случае расчета ленточного фундамента. Прутков периодического профиля потребуется столько же, сколько и в вышеописанном случае (по ленточному основанию), т.е. 152,4 м. А вот на формирование каркаса с учетом высоты ленты нужно будет меньше гладкой арматуры: 119 (количество соединений) ×1,2 (сумма длин поперечной арматуры на одно соединение)= 142,8 м
Надеемся, что приведенная информация поможет вам понять процесс расчета и самостоятельно рассчитать необходимое количество арматуры и диаметр прутков применительно к фундаменту вашего дома.
