Петли для металлических дверей с подшипником, скрытые, вкручиваемые, врезные и накладные

Врезка скрытых петель

В современных домах все чаще используют более совершенные модели фурнитуры. Скрытые петли не отягощают внешний вид дверей, за ними довольно просто ухаживать, к тому же особенности их конструкции и монтажа повышают класс сопротивляемости взлому, что для входных дверей является немаловажным фактором.

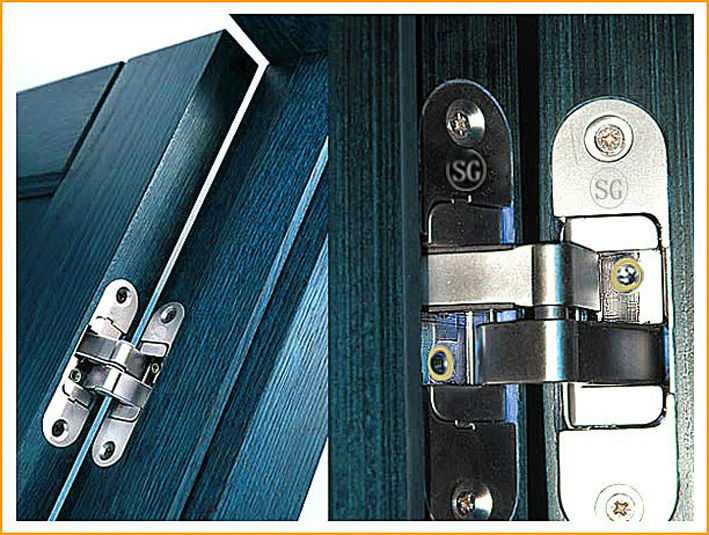

Скрытые модели петель

Как поставить скрытые петли на дверь:

Наметьте положение деталей;
С помощью электрофрезера сделайте углубление под механизм;
Стамеской снимите слой материала на месте, отведенном под крепежи;
Разъедините петли;
Больший элемент вставьте в дверную коробку и зафиксируйте с помощью саморезов;
Меньшую деталь закрепите в полотне;
Соедините обе части петель и затяните крепежный винт.

При желании можно установить поверх креплений декоративные вставки.

Врезка скрытых петель выполняется при помощи электрофрезера

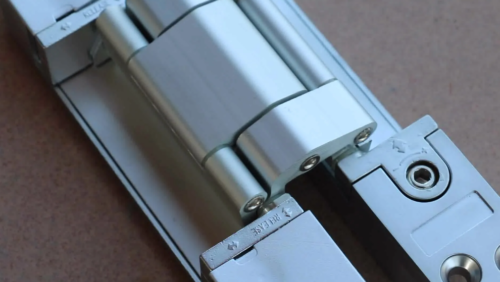

Особенности конструкции скрытых петель

Как уже было сказано, основой конструкции является складывающийся механизм, который при закрывании полностью уходит внутрь двери. Из этого свойства вытекает первое, и, наверно, одно из главных преимуществ скрытых петель – они могут открываться на все 180 градусов. Это очень удобно в некоторых вариантах интерьера, так как позволяет максимально отодвинуть дверное полотно и сделать проход настолько свободным, насколько это возможно. Особенно актуальной данная особенность будет во время переноса мебели в комнату.

Второй особенностью конструкции скрытых петель является то, что они очень легко регулируются механическим способом, без демонтажа и применения строительных инструментов. В комплекте с петлями идёт набор из ключей различной толщины. С помощью них можно отрегулировать положение дверного полотна по вертикали и горизонтали. Это очень удобно, особенно в долгосрочной перспективе, так как если дверь постепенно начнёт подкашиваться от долгого использования, любой человек сможет самостоятельно подкрутить петли.

Ну и последнее, о чём стоит сказать в данном пункте –это отсутствие зазора со стороны петель. В стандартных вариантах он хоть и небольшой, но так или иначе всё равно присутствует. Скрытые петли позволяют закрыть дверь максимально плотно, поэтому никаких щелей между дверным полотном и дверной рамой в данном случае быть не может.

Важно! Скрытые петли – важный атрибут для установки на металлические и бронированные двери. Они являются неотъемлимым элементом конструкции, которая обеспечивает безопасность помещения

Строительство люка

Цена люка для подвала становится гораздо меньшей, если его строительство вы будете производить собственными силами.

Материалы и инструменты

Для того чтобы построить люк в погреб своими руками вам понадобятся:

Молоток;
Гвозди;
Пила;
Линейка или рулетка;
Отвертка;
Шурупы;
Карандаш;
Олифа;
Фанера;
Рейки;
Доски.

Схема устройства люка в погреб

Для того чтобы с внешней стороны крышка выглядела более приятно застелите ее линолеумом. Перед тем как закрепить линолеум обязательно дайте ему хорошо отлежаться. Закрепить линолеум нужно по периметру всей крышки люка, используя алюминиевые уголки. Такой вариант наружной отделки крышки довольно практичен и надежен.

Ручка

Немаловажный элемент конструкции люка это ручка, которая должна обеспечивать удобство открывания и закрывания крышки. Если вы прикрутите к крышке подвала обыкновенную дверную ручку, даже если она очень красива, она будет доставлять неудобства. Ваши домочадцы, без сомнений, будут постоянно спотыкаться о ручку, торчащую из пола.

На фото – крышка люка с утопленной ручкой

Существуют весьма подходящие конструкции, называемые откидными ручками. При правильной установке такой ручки, как гласит инструкция, она совершенно не будет мешать. А при необходимости ее будет легко поднять и опустить.

Для удобства можно предусмотреть съемную ручку. Такая конструкция особенно приемлема для семей, у которых есть маленькие дети. Ведь подвал – это далеко не место для игр.

Петли

Если вы хотите чтобы крышка люка, ведущего в подвал, не просто снималась, а была способна открываться и закрываться, тогда вам следует предусмотреть петли. Петли могут быть использованы абсолютно любые, даже старые петли от капота советского авто будут вполне подходящим материалом.

При установке крышки от вашего люка на автомобильные петли вы будете обладать такими преимуществами, как:

Легкое открытие. Петли от автомобилей наделены пружинами, что позволяет легко открывать даже тяжелые крышки.
Фиксированное положение. Крышка будет оставаться открытой, пока вы сами ее не закроете. Это исключает возможность захлопывания люка под собственной тяжестью.

Мебельные петли для люка в погреб

Монтаж подобных петель производится, только когда пружины сняты. Для начала петли устанавливаются снизу. После установки люк открывается полностью, и петли самостоятельно встают на место.

Монтаж крышки погреба

Монтаж крышки погреба производится следующим образом:

Производим разметку. Для этого кладем на пол готовую обечайку люка в нужном месте и обводим ее маркером;
С помощью перфоратора делаем отверстие в перекрытии на 3 см меньше, чем сделанная на перекрытии разметка;
С помощью перфоратора делаем аккуратный бетонный выступ, так чтобы обойма крышки укладывалась в перекрытие заподлицо;
Если конструкцией люка предусмотрена установка анкеров – устанавливаем анкера;
Замазываем щели между обоймой и перекрытием цементным раствором изнутри погреба и снаружи.

Герметизация и изоляция погреба

Для того чтобы произвести герметизацию люка и изоляцию его от шума и влаги вам понадобится утеплитель. В качестве утеплителя такого рода вы можете использовать обычный дверной утеплитель, цена которого невысока. Но вполне может подойти и обыкновенная войлочная лента.

В любом случае применение утеплителя способно избавить вас от таких неприятных моментов как:

Через щели в люке подвала не будет поддувать, а это значит, что пол в доме всегда будет теплым;
Во время закрывания люка крышка не будет громко хлопать;
Если в погребе появилась плесень, то утеплитель избавит вас от неприятных запахов.

Если уж вы решились делать люк для погреба своими руками, следует учитывать все даже мельчайшие нюансы.

На фото – вход в погреб из кухни

Каждый самостоятельно для себя решает покупать ли люк для погреба заводского производства или же делать его самостоятельно. Главное, чтобы устанавливаемая конструкция была надежной, прочной и радовала вас долгие годы. Наглядно посмотреть, как изготовить крышку погреба своими руками вам поможет видео в этой статье.

Разметка двери под установку петель

Перед разметкой вам следует определиться, какое именно количество скрытых петель будет установлено на дверь

Перед разметкой вам следует определиться, какое именно количество скрытых петель будет установлено на дверь. Если створка имеет средний вес и состоит из дерева, можно использовать две петли, однако на тяжелую стальную дверь не лишним будет поставить три и даже четыре скрытые петли, чтобы снизить нагрузку на каждую из них в отдельности и продлить срок службы.

Размечаем створку

Процесс выподняется довольно просто:

Отметьте расстояние на дверной створке в 200-250 мм от верхнего и нижнего краев и поставьте в этих местах точки карандашом.
Далее разместите в этих точках центры скрытых петель и обведите их по контуру.
Если планируется установка третьей петли, она должна монтироваться строго посередине между двумя крайними, а четвертая – по центру относительно двух соседних.

Следует помнить, что необходимо наметить два контура – внутренний для петли, внешний – для накладки.

Размечаем коробку

Это более сложная задача, правильное выполнение которой осуществляется следующим образом:

Поставьте дверное полотно в проем дверной коробки, и при помощи строительного уровня и деревянных колышков закрепите ее в строго параллельном коробке и перпендикулярном полу положении.
Наметьте на торце дверной коробке места для врезки петель напротив аналогичных, размещенных на створке двери.
Приложите скрытые петли в отмеченные точки и обведите. Дверь можно снять.

После того, как дверная коробка и створка были правильно размечены, можно смело брать в руки инструменты и приступать к врезке.

Следует помнить, что необходимо наметить два контура – внутренний для петли, внешний – для накладки.

Размечаем коробку

Это более сложная задача, правильное выполнение которой осуществляется следующим образом:

Поставьте дверное полотно в проем дверной коробки, и при помощи строительного уровня и деревянных колышков закрепите ее в строго параллельном коробке и перпендикулярном полу положении.
Наметьте на торце дверной коробке места для врезки петель напротив аналогичных, размещенных на створке двери.
Приложите скрытые петли в отмеченные точки и обведите. Дверь можно снять.

Врезаем петли правильно

Первым делом надо подготовить небольшое углубление под накладку петли, которое следует сделать вручную при помощи стамески и молотка. Выемка выбивается аккуратными постукиваниями по внешнему контуру. Глубина будет зависеть от толщины петли, которую нужно измерить.

Для этого включите дрель и аккуратными надавливающими движениями фрезеруйте торец двери строго по очерченному на предыдущем этапе внутреннему контуру. После достижения необходимой глубины переходите к следующему контуру и далее.

Углубления необходимо проделать не только в дверной створке, но и в коробке, аналогичным образом. На всю операцию при аккуратном выполнении у вас уйдет не более одного часа.

Установка петель на дверную коробку выполняется после того, как дверное полотно будет размещено и прочно закреплено в просвете коробки при помощи деревянных клиньев

Прикручиваем петли

После того, как вырезали необходимо количество углублений, зачистите их внутренние поверхности от сучков, чтобы они не мешали установке. Непосредственная врезка скрытых петель осуществляется следующим образом:

Вставьте петлю в полученное углубление и прочно усадите ее в гнезде.
Шуруповертом просверлите отверстия под шурупы.
Вставьте в образованные отверстия шурупы и аккуратно затяните их, одновременно следя за тем, чтобы не возникал перекос – петля должна быть установлена ровно.
Повторите указанные выше шаги со всеми монтируемыми скрытыми петлями.

Установка петель на дверную коробку выполняется после того, как дверное полотно будет размещено и прочно закреплено в просвете коробки при помощи деревянных клиньев. Процесс крепления петель ничем не отличается от указанного выше.

После завершения установки необходима правильная регулировка скрытых петель. Поэтому давайте разберемся, как ее сделать.

Особенности петель скрытого монтажа для металлических дверей

Петли скрытого монтажа представляют собой особую систему крепления дверных петель, которая позволяет установить дверь без видимых элементов крепления. Это создает эстетичный и современный вид, а также повышает безопасность дверей.

Основные особенности петель скрытого монтажа:

Скрытый монтаж петель позволяет сохранить чистые линии и гладкую поверхность двери. Благодаря этому, двери с петлями скрытого монтажа прекрасно вписываются в интерьер и могут быть использованы в самых разных стилях.
При использовании петель скрытого монтажа, дверь может быть открыта на 180 градусов. Это обеспечивает максимальное удобство при прохождении и облегчает перемещение больших предметов через дверное проем.
Система скрытого монтажа петель обеспечивает прочное крепление двери и устойчивость к внешним воздействиям

Это особенно важно для металлических дверей, которые должны быть надежными и долговечными.
Петли скрытого монтажа позволяют регулировать высоту, глубину и подъем двери. Это дает возможность идеально подогнать дверь под любую конфигурацию проема и обеспечить идеальную посадку.

Также следует отметить, что петли скрытого монтажа имеют высокую грузоподъемность и устойчивы к интенсивному использованию. Это делает их отличным выбором для коммерческих объектов, где двери часто открываются и закрываются.

При установке петель скрытого монтажа для металлических дверей, необходимо следовать инструкциям производителя и использовать подходящие инструменты. Дверь должна быть корректно выровнена и затянута для обеспечения правильной работы петель.

В результате, петли скрытого монтажа для металлических дверей являются надежным и эстетичным решением. Они обеспечивают прочное крепление двери, позволяют открывать дверь на широкий угол и приспособить ее под различные конфигурации проема. Благодаря этим особенностям, петли скрытого монтажа нередко выбираются для использования в современных объектах.

Определяемся с размером люка

При выборе рассчитывают габариты, размер дверки, посадочный и разъем в свету. Габариты имеют решающее значение при установке у стены или в углу. Световой проем при открытой крышке частично перекрывается петлевым кожухом, упорами или амортизаторами. Оставшееся полезное пространство гарантирует комфортный спуск по лестнице с уклоном.

Такая конструкция обычно обладает небольшим весом, благодаря чему ее можно крепить на обычные петли.

Размер зависит от места расположения и свободного пространства в помещении, несущей способности пола. При покупке готовых изделий в характеристиках указывают посадочный размер, высоту установки и размеры дверцы.

Электропривод устанавливается на люк для управления закрытием и открытием подвала.

Разметка двери под установку петель

Размечаем створку

Процесс выподняется довольно просто:

Отметьте расстояние на дверной створке в 200-250 мм от верхнего и нижнего краев и поставьте в этих местах точки карандашом.
Далее разместите в этих точках центры скрытых петель и обведите их по контуру.
Если планируется установка третьей петли, она должна монтироваться строго посередине между двумя крайними, а четвертая – по центру относительно двух соседних.

Варианты правильной разметки под врезку скрытых петель

Следует помнить, что необходимо наметить два контура – внутренний для петли, внешний – для накладки.

Размечаем коробку

Это более сложная задача, правильное выполнение которой осуществляется следующим образом:

Поставьте дверное полотно в проем дверной коробки, и при помощи строительного уровня и деревянных колышков закрепите ее в строго параллельном коробке и перпендикулярном полу положении.
Наметьте на торце дверной коробке места для врезки петель напротив аналогичных, размещенных на створке двери.
Приложите скрытые петли в отмеченные точки и обведите. Дверь можно снять.

Правильная разметка под установку дверных петель

Не торопитесь сразу вырезать отверстия под петли – после завершения разметки карандашом еще раз проверьте все расстояния, которые можно увидеть на схеме выше.

Что такое петли скрытого монтажа

Петли скрытого монтажа – это особый тип петель, которые используются для крепления металлических дверей. Эти петли обеспечивают надежное и устойчивое крепление двери, в то же время они не видны снаружи и не нарушают эстетику двери и окружающего пространства.

Основными особенностями петель скрытого монтажа являются:

Интеграция в структуру двери. Петли скрытого монтажа монтируются внутри дверного блока, благодаря чему они полностью остаются скрытыми.
Надежное крепление. Петли скрытого монтажа предназначены для устойчивого и надежного крепления двери, что позволяет ей оставаться в вертикальном положении и не провисать со временем.
Регулировка положения. Петли скрытого монтажа обладают возможностью регулировки положения двери по высоте и горизонтали, что позволяет легко подогнать ее под конкретное пространство.
Различные виды открывания. Петли скрытого монтажа могут быть использованы для различных видов открывания двери: левое, правое, наружное, внутреннее и т.д.

Петли скрытого монтажа являются одним из важных элементов металлической двери. Они обеспечивают не только надежность и долговечность конструкции, но и сохраняют ее эстетический вид.

Конструкция

Конструкция потайных петель намного сложнее накладных. Состоит из двух металлических полупетель (представляют собой корпус, куда прячутся движущиеся части), соединенных между собой подвижными шарнирами (могут иметь разную конфигурацию) и тремя осями: двумя неподвижными и одной подвесной (центральной), которая находится в середине шарниров. Для плавного хода установленные фиксированно оси могут опираться на подшипник или шарик из твердого сплава, а на центральной оси могут стоять фрикционные подшипники.

1 – центральная поворотная ось2 – неподвижные поворотные оси3 – направляющие, перемещающиеся в пазах

Виды

Скрытые петли можно классифицировать по нескольким критериям:

месту установки;
мощности;
типу открывания;
материалу изготовления;
функциональности;
наличия регулировки.

Место установки

Область применения скрытых петель большая. Они практически полностью закрывают проблему открывания дверей в мебели (этот вид фурнитуры рассматривается в отдельном материале), часто встречаются во входных дверях и иногда в межкомнатных. В последнем случае более широкому использованию этого вида фурнитуры мешают размеры коробки и полотна – тонкие, в результате чего невидимые петли нельзя установить.

Мощность

По мощности скрытые петли подразделяются на 4 вида:

облегченные – выдерживают нагрузку до 15 кг;
для легких дверей, в основном межкомнатных, чей вес не превышает 20 кг;
для входных дверей из дерева и ПВХ – способны удержать до 50 кг массы;
усиленные – предназначены для тяжелых металлических дверей весом до 300 кг. Если он больше, то устанавливается 3-4 скрытые петли, что позволяет более равномерно распределять нагрузку на элементы фурнитуры и значительно увеличить срок ее службы.

По способу открывания фурнитура может быть:

левая;
правая;
универсальная.

Материалу изготовления

Для изготовления скрытых петель используются:

легированная сталь – выдерживает серьезные нагрузки;

Скрытая петля из стали

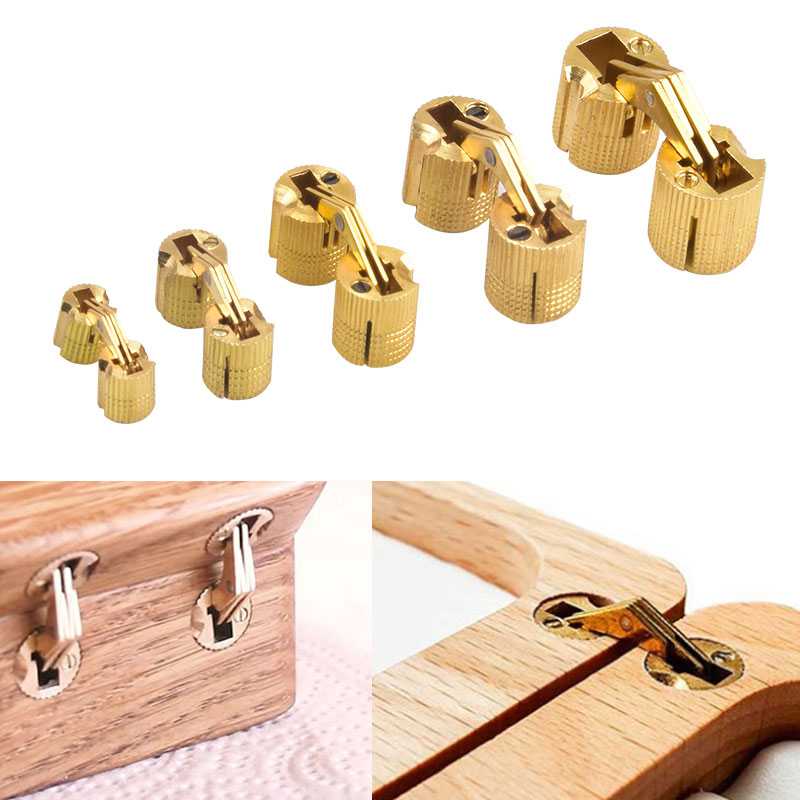

латунь – наиболее распространена в жилищном строительстве – выдерживает вес полотна до 120 кг;

Латунная петля

алюминий;
высокопрочные сплавы, такие, как Цамак. Состоит из алюминия, магния, меди и цинка. Он безопасен для окружающих, имеет высочайшую прочность и износоустойчивость. Готовые изделия покрывают хромом, латунью или оставляют матовыми.

Петля из сплава Цамак

Функциональность

По этому критерию различают простые модели и с доводчиком. Последние появились в продаже недавно, после того как инженерам и технологам удалось в одной конструкции объединить петлю и воздушный амортизирующий механизм. Принцип работы последнего простой: при открытии двери газ сжимается, а затем медленно восстанавливает прежнюю плотность. На фото показано, как ее устанавливают.

Петля с доводчиком, спрятанным в дверном полотне

В ряде моделей используется другая система амортизации: пружина и масло.

Петли с доводчиком рассчитаны на деревянные, алюминиевые и пластиковые двери, вес которых не превышает 90 кг.

Регулировка

По приведенному признаку фурнитура может быть:

нерегулируемой – устанавливаются на стабильные, не склонные к деформации дверные коробки (старые здания, завершившие усадку);
регулируемой – позволяет изменить положение дверного полотна по отношению к коробке в двух или трех плоскостях. При этом процесс выполняется без снятия дверей с петель.

Основы регулировки петель

В зависимости от конструкции петель особенности регулировки могут отличаться. Так, наиболее распространенное руководство подходит, чтобы регулировать скрытые петли большинства известных на сегодня моделей и выглядит следующим образом:

Снимите накладку петли, если таковая имеется, обнажив регулировочные винты.
Для изменения вертикального перекоса дверного полотна поверните соответствующий болт на скрытых петлях при помощи шестигранного ключа.

Регулировка при вертикальном перекосе

Для того чтобы поднять или опустить полотно, следует отрегулировать винт, который обычно размещается под отстегивающейся панелью петли.

Регулировка вертикального положения полотна

Более сложные регулируемые скрытые петли представляют более широкие возможности настройки в трех плоскостях. Чтобы ознакомиться с особенностями регулировки таких петель, вы можете посмотреть видео, размещенное ниже.

Регулировка положения двери в третьей плоскости

Большая несправедливость уделять внимание выбору дверных петель при покупке фурнитуры в самую последнюю очередь. Использовать петли, купленные наобум – не самая хорошая затея, ведь от правильности их подбора, качества и конструкции, которой обладают петли, в дальнейшем будет зависеть не только комфорт при эксплуатации и срок службы дверной конструкции, но и безопасность жильцов

Выбор петель для металлических дверей

Врезка скрытых петель

Популярные виды навесов

Накладные типа «бабочка»

Врезные карточные

Угловые

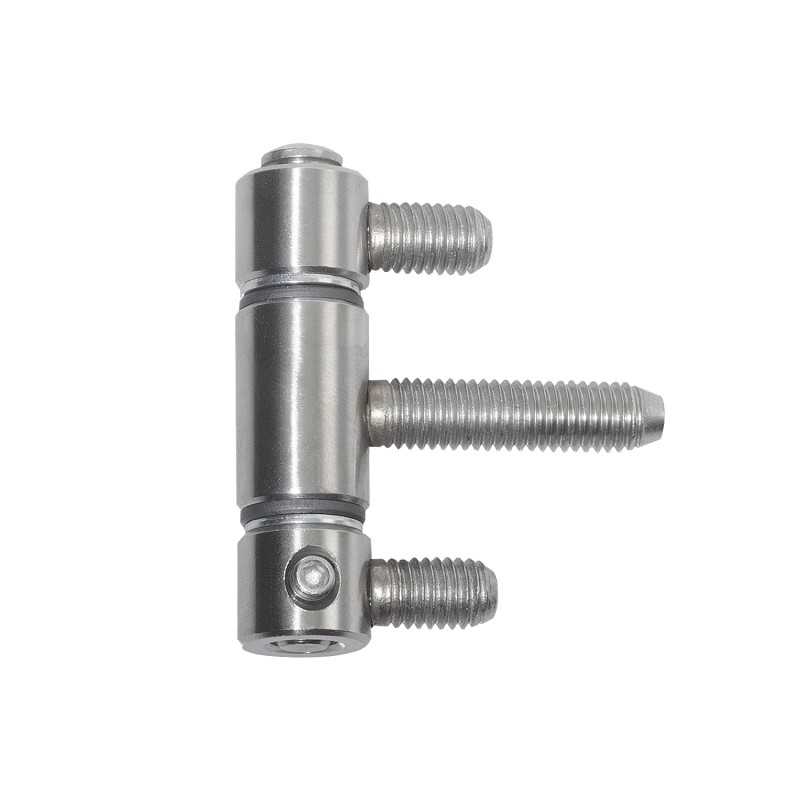

Ввертные
