Установка петель на двери: пошаговые инструкции

Врезка посадочных отверстий

Профессионалы утверждают, что с помощью стамески и молотка аккуратно вырезать посадочные отверстия для петель невозможно, так как стамеска неизменно оставит на шпоне или ламинате дверного полотна рваные края. Это точка зрения владельца фрезы. Но при отсутствии профессионального инструмента работая аккуратно всё же можно.

Взяв острый канцелярский нож, и, сильно надавливая, прорежем ламинат по карандашной отметке.

Врезка посадочных отверстий для петли.

Когда ламинат или шпон будут полностью прорезаны, то вырезанную часть легко удалить с торца. После этого следует работать стамеской и молотком.

Нужно сделать окантовку паза. Ставим стамеску вдоль реза ламината и загоняем её ударами молотка на пару миллиметров в дерево. Стараемся работать аккуратно.

Если начать орудовать стамеской и делать окантовку, не прорезав ламинированное покрытие ножом, то тут и могут получиться рваные края. Но при этом способе такие недостатки не проявятся.

Аккуратно начинаем работать стамеской и углубляться в тело двери.

Паз уже имеет чёткие вырезанные границы, за которые нельзя выйти.

Старайтесь не заглубить отверстие посадки навеса глубже, чем толщина его карты.

В противном случае петля утонет слишком глубоко, и это отрицательно скажется на открывании. Идеально, если петля, вставленная в паз, находится в плоскости с торцом двери.

Рекомендации по регулировке

Двери со скрытыми петлями в большинстве случаев поддаются регулировке по высоте, глубине и ширине.

Высота. Регулировка по высоте проводится при провисании дверей. Возможное изменение положения ±2 мм. Алгоритм работ:

• шестигранником ослабляется винт №1;
• в точку А вставляется плоская отвертка и регулируется высота полотна;

винтом №1 фиксируется положение дверного полотна.

Глубина. По глубине дверь можно сместить (изменить прижим) всего на ±1 мм. Для этого ослабляются винты №2, петля смещается, после чего винты затягиваются.

Ширина. Зазоры между дверью и коробкой можно изменить на ±1,5 мм. Для этого винты №3 поворачиваются до нужного положения.
В других моделях могут быть иные способы регулировки. Для этого необходимо смотреть инструкцию, которая всегда прилагается к продукту.

Установка скрытых петель

Скрытые петли обладают рядом преимуществ перед остальными:

• очень простой уход
• их практически не видно
• повышенное сопротивление к взлому

Итак, чтобы грамотно врезать скрытые петли необходимо придерживаться данного алгоритма действий:

• Для начала производим разметку. Она аналогична вышеописанным методам.
• Формируем углубление под петлю. Здесь имеется маленький нюанс — все дело в том, что в большинстве своем форма скрытых петель не прямоугольная, а закругленная. Поэтому, если у вас нет фрезера, то «придется попыхтеть». Используйте маленькую стамеску.
• Теперь, как при врезке замков, необходимо сформировать углубления под саму систему петли. Для этого воспользуйтесь дрелью с коронкой или со сверлом. Чтобы не «переборщить» с глубиной — предварительно замеряем петли. Чтобы результат проделанной работы вас не разочаровал подойдите к нему со всей возможной аккуратностью.
• Петли осталось закрепить шурупами. Для этого помещаем их в ложе, просверливаем отверстия под шурупы и завинчиваем.

Изготовление петель

Чтобы изготовить дверные петли с выносом оси самостоятельно, вам понадобятся следующие инструменты и материалы:

• Две стальные полоски толщиной 2 мм и шириной 5 см
• Две самореза длиной 3 см
• Металлическая плита для основы петель
• Отвертка или сверло-шуруповерт
• Шлифовальная бумага
• Трубчатый прижим для складывания петель

Следуйте этим шагам, чтобы изготовить петли:

1. Измерьте нужную вам длину петли на стальной полоске и отрежьте ее с помощью ножниц для металла.
2. С помощью шлифовальной бумаги отшлифуйте края полоски, чтобы они стали гладкими и предотвратили возникновение травм при использовании петлей.
3. Прикрепите полоски к металлической плите с помощью саморезов и отвертки или сверло-шуруповерта.
4. Установите плиту с прикрепленными полосками на дверь и отметьте места, где будут располагаться петли.
5. С помощью отвертки или сверло-шуруповерта закрепите плиту на двери.
6. Используйте трубчатый прижим, чтобы согнуть полоски в равные петли.
7. Проверьте, что петли достаточно крепкие и гладко складываются.

Готово! Теперь у вас есть дверные петли с выносом оси, которые вы сделали своими руками.

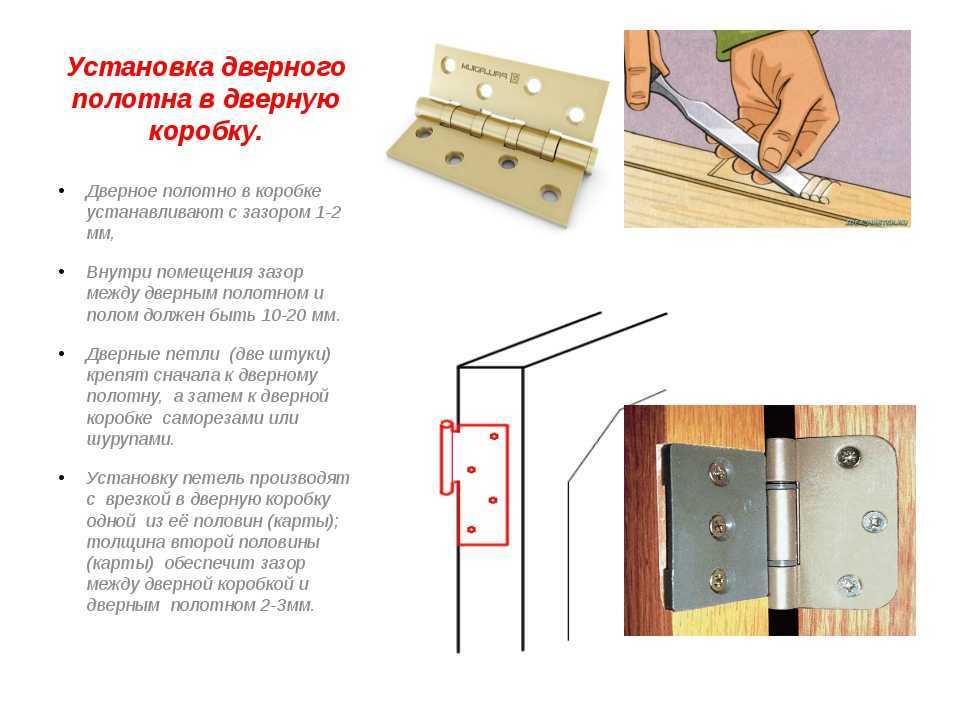

Монтаж петлей и навес дверного полотна

После того как неисправности устранены, или были куплены новые дверные петли, можно приступать к монтажу фурнитурных элементов на прежнее место их крепления.

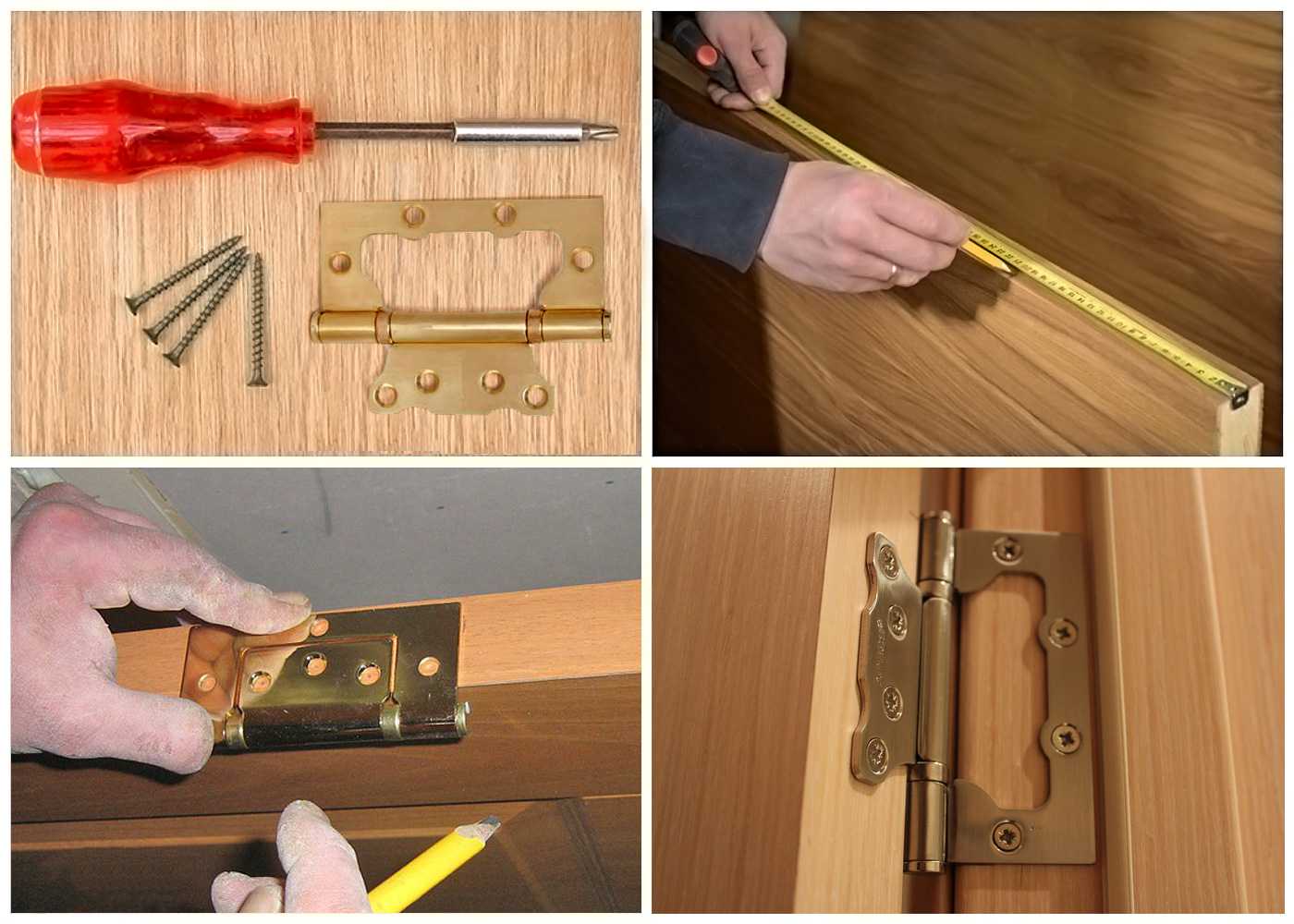

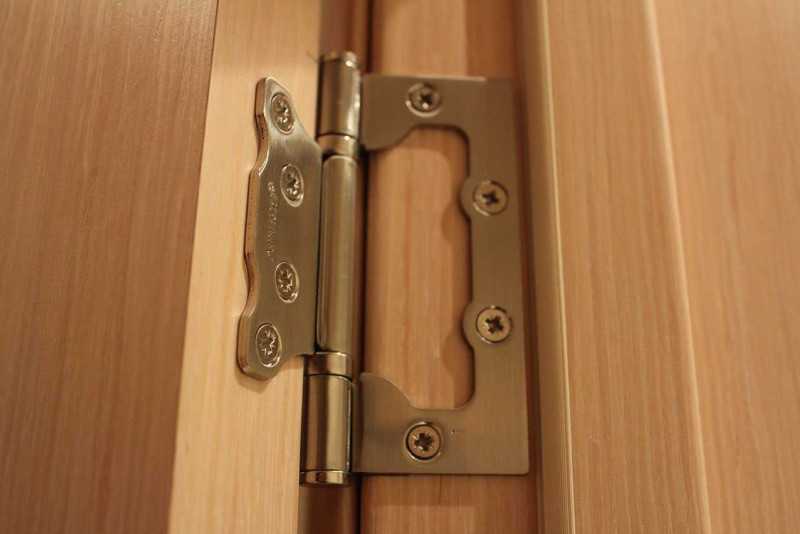

Процесс монтажа петли бабочка на дверь

Для этого выполняется пошагово следующая процедура:

В первую очередь фурнитурные элементы крепятся к вертикальному бруску дверной коробки, при помощи шурупов или винтов

Крайне важно затянуть их максимально глубоко, чтобы ответка встала ровно на свое место и не болталась. Однако не стоит слишком усердствовать, в противном случае вы можете сорвать резьбу, из-за чего предстоит все переделывать.

Далее ответные части фурнитурных элементов прикручиваются к дверному полотну с таким расчетом, чтобы при необходимости можно было дотянуть или ослабить винты или шурупы после навешивания межкомнатного полотна

Стоит отметить, что значительно лучше расположить ответные части петлевых групп со штифтами, именно на дверном полотне, в противном случае у вас возникнут некоторые трудности при навешивании двери.

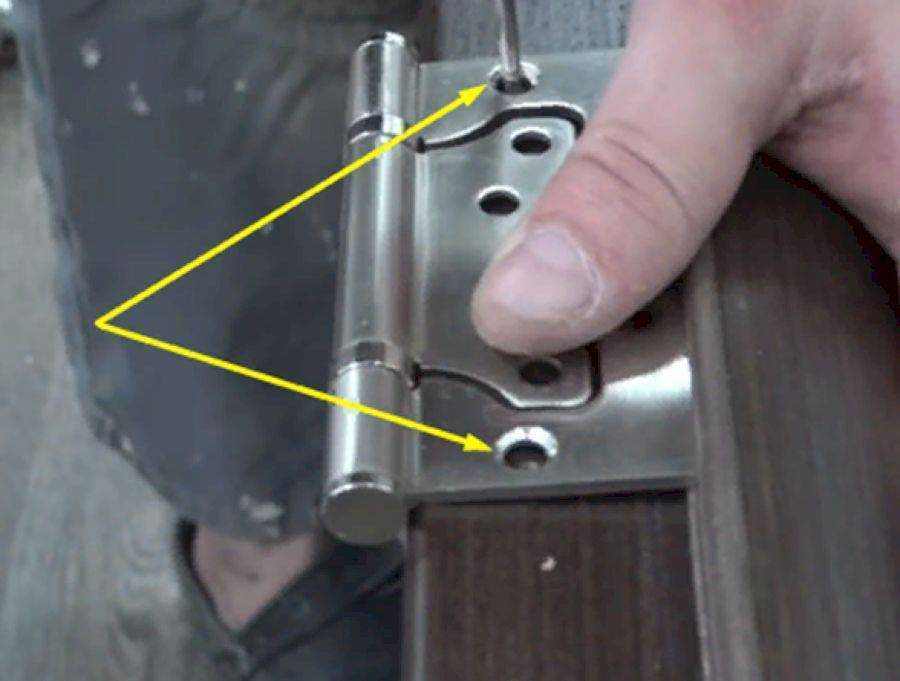

Пример крепления двери бабочка на дверь

3. После того как все элементы надежно прикручены, межкомнатная дверь может занять свое место прежнее место. Процедура навешивания должна выполняться при помощи вторых рук, чтобы в момент состыковки не повредить петлевые группы.

Как только вся процедура завершена, следует проверить все изделие на работоспособность. Для этого несколько раз откройте и закройте дверь.

В видео показано как устранить провисание петель бабочка.

https://youtube.com/watch?v=gaHy_1ygKXM

Плюсы и недостатки использования карточных навесов

У петель бабочка есть свои преимущества и недостатки. Их следует знать и учитывать. Тогда будет проще решить, стоит ли ставить такие навесы на дверь в квартире или доме.

Петли бабочка имеют следующие преимущества:

• подходят для дверных полотен с притвором;
• высокая прочность;
• устойчивость к износу;
• широкий выбор цветовых решений;
• служат десятки лет;
• не требуют подготовки перед установкой;
• эстетично выглядят, хорошо гармонируют с разными стилями;
• имеют ввертные крепления;
• подходят для дверей правого и левого типа открывания;
• просто и легко монтируются;
• для установки требуется мало инструментов;
• плотное прилегают к дверной коробке.

Есть у петель бабочка и свои слабые стороны. К ним принадлежат следующие:

• поверхность для монтажа планок должна быть ровной;
• со временем появляется небольшой зазор;
• не подходят для дверей, оснащенных притворной планкой по периметру;
• не годятся для применения на тяжелых дверях;
• сложно снять из-за неразъемной конструкции.

Учитывая недостатки петель бабочка, можно сделать вывод, что они не годятся для тяжеловесных входных дверных блоков. Но идеально подходят для легких моделей межкомнатных дверей.

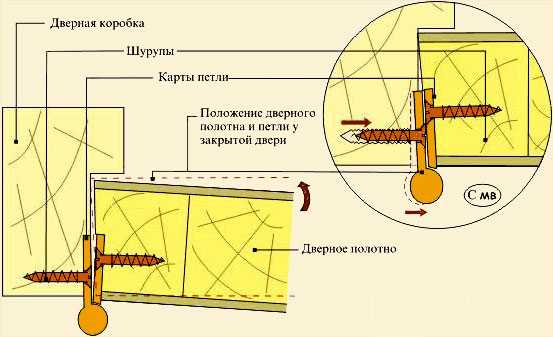

Как регулировать петли

После того как дверь посажена, ее приоткрывают и отпускают. Допустим, что она осталась на месте, тогда переводят ее в положение 90 градусов к проему и снова отпускают. Если дверь неподвижна в любой точке открытия, значит, она висит правильно и ее вертикаль никуда не смещена.

Далее, проверяют работу петель. Медленно раскрывая дверное полотно следят, чтобы навесы не производили никаких других движений, кроме поворотных, предусмотренных конструкцией. В том случае, когда петли начинают изгибаться либо дверь произвольно движется в каком-либо направлении при отпускании, необходимо регулировать положение петель.

Отрегулировать навесы, чтобы дверь произвольно не открывалась, можно методом подкладывания под одну часть петли подложки. Для этого нижнюю петлю отпускают в месте крепления к коробке и в щель вставляют кусочки картона, добиваясь положения, когда дверь перестанет самопроизвольно двигаться. После этого выстругивают деревянную подложку взамен картона и крепко фиксируют ее под навесом.

Выравнивают петли, чтобы они не изгибались следующим способом. У верхней отпускают слегка самый верхний шуруп, второй выкручивают полностью. Затем медленно открывают и закрывают дверь, наблюдая, как начинает смещаться навес от второго посадочного отверстия. Отмечают среднее положение петли за весь цикл движений и фиксируют ее жестко через новые крепежные отверстия.

Петли для скрытых люков не нуждаются в регулировке. Это является плюсом изделия. Такая простота в использовании обусловлена тем, что потайной люк не несет особой нагрузки на отрыв.

Классификация петель

Петля — устройство, с помощью которого дверное полотно крепится к коробке. Петли бывают ввертные и навесные, разъемные и неразъемные, левые и правые.Разъемная петля — с нее можно снять дверь, не откручивая при этом петли.Неразъемная (универсальная) петля — та, которую придется открутить, прежде чем снять дверь.Крылья — небольшие пластины с дырочками по бокам петли, с помощью которых она крепится к двери.Дверное полотно — так продавцы называют саму дверь.Дверная коробка — рама для двери.Европритвор — выступы на торцах двери.

Те, кто хоть раз покупал новые двери, наверняка знают: очень много дверей сейчас продаются уже в комплекте с дверными петлями, замками и ручками. С одной стороны, это хорошо. Не надо беспокоиться о том, что какой-нибудь горе-умелец прикрутит петли не так, не туда или поцарапает дверное полотно.

Петля — устройство, с помощью которого дверное полотно крепится к коробке

С другой стороны, это все-таки ограничивает свободу выбора и заставляет серьезнее относиться к покупке петель.Но если у вас уже есть дверь и вы просто хотите сменить фурнитуру, деваться некуда: придется отправиться на поиски по магазинам.

Конечно, можно новую дверь поставить на старые петли, но уж если у вас хватило денег на дверь, не жадничайте, цена петли несравнимо меньше цены двери.

Испортить дверную петлю крайне трудно, если это не дешевая железная петля кустарного производства. Впрочем, если ваш ребенок с удовольствием использует дверь вместо качелей, то в этом случае может погнуться внутренний штырек петли. А еще некоторую опасность таят в себе ввертные петли: при вкручивании в достаточно тонкое полотно двери с европритвором они могут его расщепить.

Петли для входных дверей отличаются от межкомнатных большими размерами. Входные двери, как правило, тяжелее (80–150 кг) и прочнее. Кроме того, производители фурнитуры для входных дверей придумали, как обезопасить квартиру от непрошеных гостей: чтобы входную дверь нельзя было снять с петель, фирмы выпускают петли с механизмом противоснятия.

На одном крыле сделана впадинка, на другом – выступ. При закрытой двери крылья совмещаются, выступ входит во впадинку и не дает приподнять дверь. Прежде всего надо знать вес дверного полотна. А покупая петли, обязательно посоветоваться, сколько штук необходимо купить. У всех производителей есть графики зависимости количества, материала и вида петли от веса двери. Как определиться с ценой?

Разброс цен на петли довольно большой

Он зависит от размера петли, материала, из которого она сделана. Место расположения петли тоже немаловажно: чем тяжелее дверь, тем тщательнее она должна быть закреплена. Схема, которая поможет определить, какие дверные петли вам нужны – левые или правые

Поэтому для любителей перестановок в квартире советуем остановить свой выбор на левых или правых дверных петлях . Они, в отличие от универсальных, разъемные. В случае необходимости дверь приподнимается и снимается с петель. В этом они похожи на ввертные дверные петли.

Единственная загвоздка в том, что перед покупкой следует определиться, в какую сторону будет открываться дверь. Как это сделать? Встаньте перед предполагаемой дверью так, чтобы она открывалась «на вас». Если хотите, чтобы дверные петли располагались по правую руку, – вам нужны правые дверные петли, если по левую – левые. Вот наглядный пример: посмотрите на схему шведской фирмы ASSA. Все понятно? Хотя… погодите делать выводы.

Петли для дверей и их разновидности

Начнём с самого начала, а именно с того, для чего в принципе нужны петли. Петли для дверей – это механизмы открывания и закрывания, которые соединяют дверное полотно с дверной рамой. Соответственно, сразу же можно сделать вывод, что выбор подходящего варианта петель напрямую зависит от толщины и веса дверного полотна.

Если мы говорим о межкомнатных дверях, чаще всего дверное полотно в данном случае изготавливается из дерева, и вес у него не такой уж большой. Соответственно, все виды дверных петель в теории могут быть достаточно удачно применены на практике. А для того, чтобы разобраться в чём заключаются преимущества и недостатки различных вариантов конструкций дверных петель, стоит поговорить о каждой из них поподробнее.

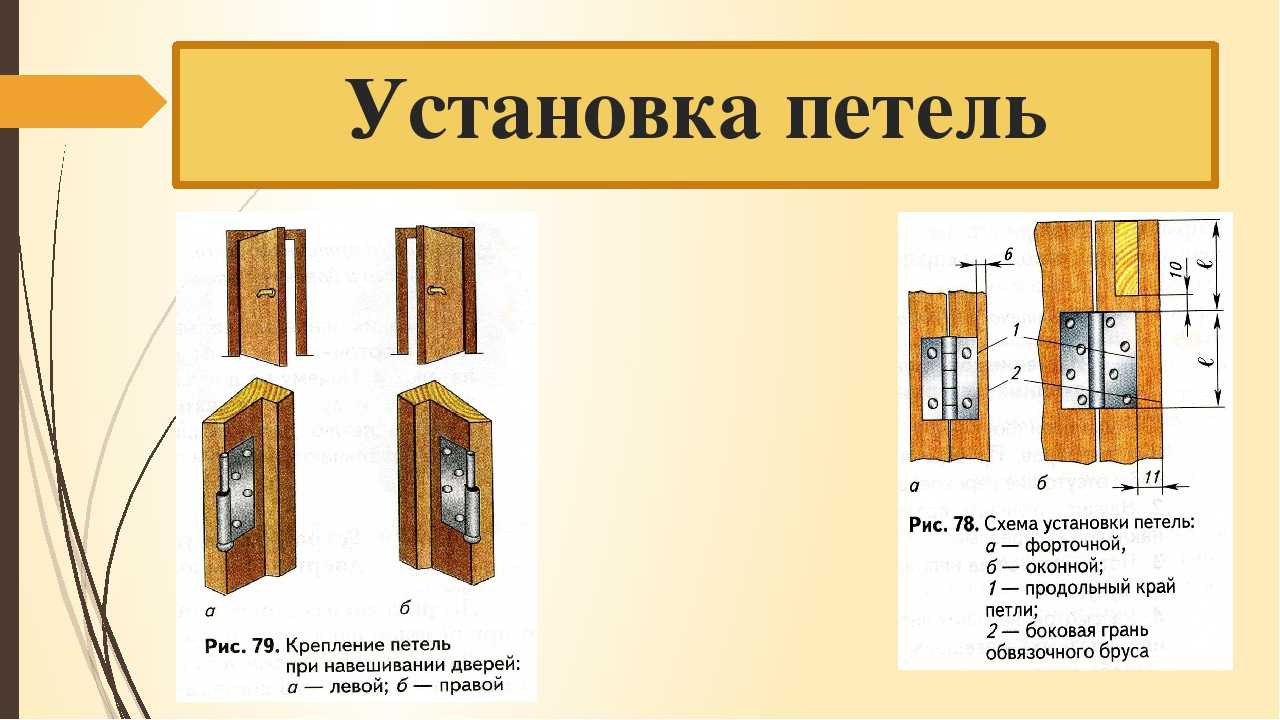

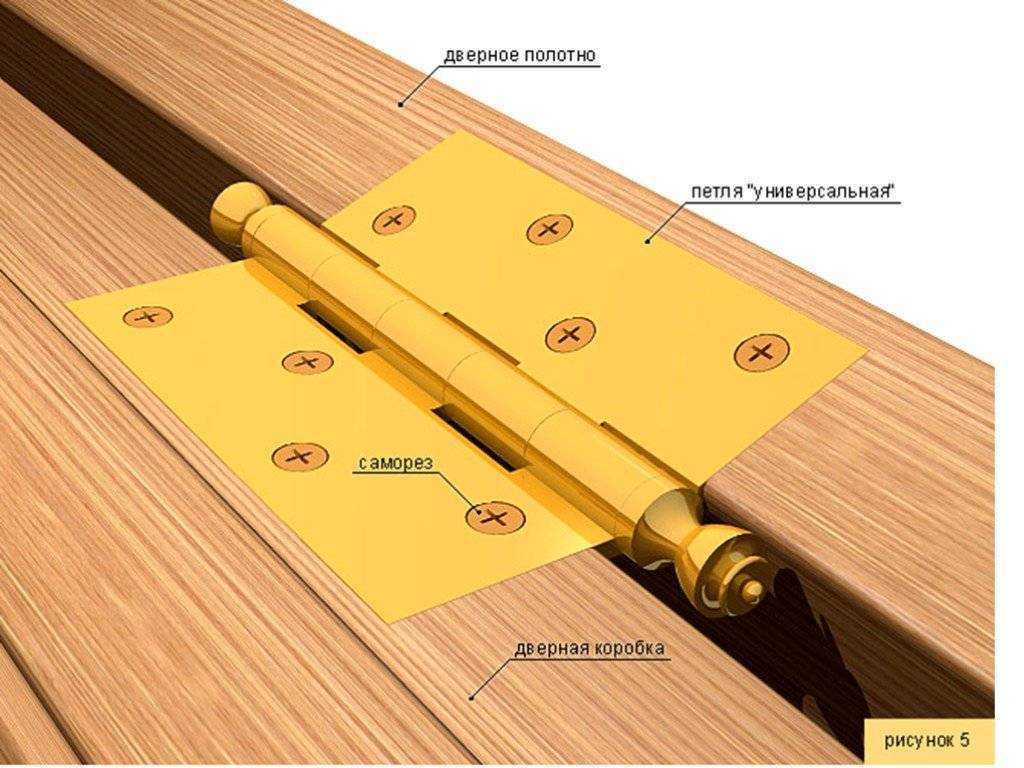

Классические петли

Самым распространённым вариантом дверных петель является классический. Особенность конструкции заключается в том, что она монтируется непосредственно внутрь дверного полотна. Поскольку открывание и закрывание происходит за счёт небольшого встроенного подшипника, основной механизм всё равно остаётся за пределами всей конструкции и выпирает с одного края.

Установка классических петель занимает не много времени, однако на современном рынке есть и более простые варианты. Что касается требований к дверному полотну, тут особо никаких замечаний нет. Классические пели достаточно универсальны, и на практике их можно установить почти в любою конструкцию.

Главным недостатком данного варианта является то, что он уже начинает устаревать и уступать место более совершенным механизмам. Тем не менее, со своей основной функцией классические петли справляются хорошо, поэтому для некоторых объектов они вполне могут подойти.

Петли бабочки

Если про классические пели можно было сказать, что их установка является не такой уж сложной, то петли бабочки в этом плане ещё более простые. Для их установки не потребуется углубляться внутрь дверного полотна, так как крепление происходит только за счёт шурупов. Конструкция максимально простая и удобная, особенно если речь идёт о межкомнатных дверях.

Петли бабочки, из-за того, что они не устанавливаются вглубь конструкции, не способны выдержать большой вес. Как уже было сказано, деревянные межкомнатные двери обычно не создают особой нагрузки, однако опытные мастера всё же советуют подстраховаться и использовать не 2, а 3 петли при установке. Это позволит избавиться от большого количества проблем, которые могут возникнуть при поломке петель, а так же сделает всю конструкцию более прочной и долговечной. К тому же, установка петли занимает не более 10 минут и для этого не потребуется специальных навыков и больших усилий.

Скрытые петли

Самым оптимальным вариантом для современного ремонта являются именно скрытые петли. Они начали применяться не так давно, однако уже приобрели большую популярность в профессиональной среде.

Установить межкомнатные двери со скрытыми петлями достаточно сложно для неопытного мастера. Петли устанавливаются внутрь дверного полотна и дверной рамы, а сам механизм представляет собой складывающуюся конструкцию, которая при закрывании полностью уходит внутрь и снаружи не видна.

Естественно, цена на данный вид петель самая высокая, так как они обеспечивают максимальную безопасность и долговечность. Для того, чтобы понять, в чём конкретно заключаются основные преимущества данного механизма, стоит более подробно поговорить о его особенностях.

Врезка ввертных петель

Врезку скрытой и ввертной фурнитуры сложнее осуществлять. Обязательно понадобится электроинструмент. Для установки скрытых петель нужен ручной фрезер. Выполняют следующие действия:

На торце полотна и стойке коробки размечают место расположения навесов.
Фрезером выбирают углубления. При необходимости дополнительной вырубки для придания пазу нужной формы используют стамеску.
Скрытый навес состоит из двух частей. Перед установкой фурнитуру разбирают

Чтобы правильно осуществить врезку скрытых петель, надо обратить внимание на размер деталей. Часть навеса с большими габаритами всегда монтируется на коробку

Деталь меньшего размера крепят в створку.
Обе части навеса фиксируют в углублениях саморезами. Дверь ставят в коробку, соединяют элементы фурнитуры, затягивают крепёжным винтом.

Чтобы установить ввертные петли, достаточно иметь электродрель. Фурнитура обычно продаётся с монтажным шаблоном.

На полотне и коробке отмечают место входа крепёжных штырей. По разметке высверливают отверстия. Ввертные навесы разъединяются на половинки, что существенно упрощает их монтаж. Каждый элемент закрепляют на коробке и створке. При навешивании двери просто соединяют две половинки ввертного навеса.

Плюсы скрытых навесов

Скрытые петли для дверей сейчас пользуются достаточно большим спросом и причиной тому ряд неоспоримых достоинств этих механизмов.

• Скрытые навесы относятся к антивандальной фурнитуре, эти механизмы не видно, а значит, на них нельзя никак воздействовать, к примеру, срезать;
• Ассортимент спрятанных навесов впечатляет своим разнообразием, есть навесы в мебельном исполнении, для легких шкафов и в то же время выпускаются мощные металлические петли для дверей с четвертью;
• Дверные навесы для скрытой установки особенно ценятся в мебельном производстве, такая фурнитура не портит внешний вид изделий;
• Амплитуда или угол распахивания скрытого навеса зачастую больше, чем у его традиционного собрата;
• Скрытые петли делаются либо из нержавеющей стали, либо из сплавов повышенной прочности и могут выдерживать достаточно большие нагрузки.

Скрытые петли делаются из высокопрочных сплавов, особенно это касается навесов для стальных дверей

Врезные модели: виды и монтаж

Врезные петли внешне похожи на накладные навесы с карточным строением. Отличие состоит в способе крепления и разъёмных пластинах.

Популярные виды таких петель:

1. Латунные. Они имеют эстетичный вид и пользуются большим спросом. В торговой сети навесы встречаются двух видов ─ хромированные и полированные.
2. Латунированные. Их изготавливают из материала нескольких сплавов. Для придания эстетичного вида используют латунное, бронзовое и золотое напыление.
3. Стальные. Самый надёжный и качественный вид крепления. Они не подлежат стачиванию, поэтому имеют длительный срок эксплуатации. Для сохранения эстетичного вида полотна их врезают в торец дверного короба. Углубление и конфигурация выемки соответствует толщине и форме пластин.

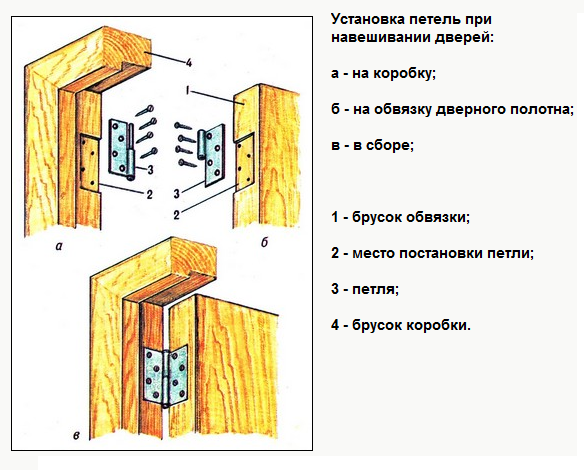

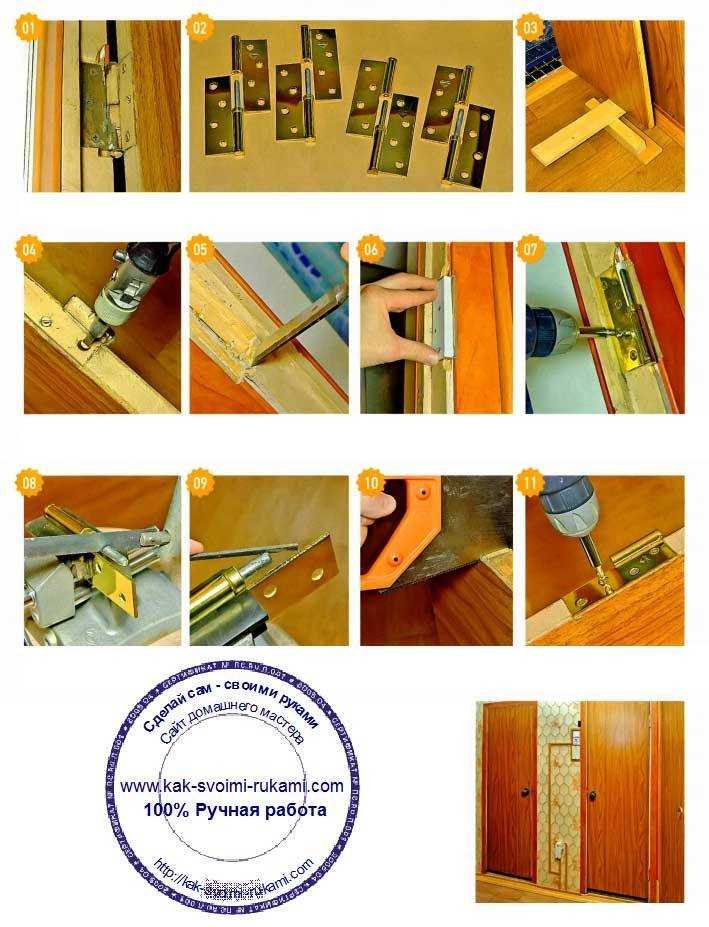

Врезка петель в межкомнатные двери

Для врезки петель в межкомнатные двери своими руками понадобятся навесы, стамеска, молоток, шурупы, шуруповёрт, карандаш для разметки, рулетка, деревянные клинья и строительный уровень.

1. Разметка и вырезание углубления. Все навесы устанавливают на одинаковом расстоянии от верхнего и нижнего края створки: 200 ─ 250 мм. Перед установкой крепления нужно внимательно осмотреть место монтажа. Исключают сучки и сколы, так как при вкручивании шурупов может произойти раскол коробчатого бруса и перекос саморезов.
2. Сначала прикладывают крепление на створку и отмечают карандашом его размер.
   Разметить можно также при помощи шаблона из плотной бумаги, вырезанного по размеру петли

   Затем стамеской с молотком простукиваются все контурные линии разметки гнезда для навесов. Делаются надрезы по длине, аккуратно сбоку подбивается стамеска и получается посадочное место. Таким же способом делаем второе углубление. Его можно выполнить домашним фрезером, в который вставляется обычная пазовая фреза.

   Простой фрезер облегчит работу

   Вставляем навес в гнездо и шурупами его закрепляем.

3. Разметка на коробочном брусе. Если короб установлен, а в створке уже вставлен замок, то это облегчит работу. Под дверь нужно подставить брусья и с помощью строительного уровня вывести её на уровень «0». В местах соприкосновения навесов с коробочным брусом делаются отметки. Правильно сделать метки сложно, поэтому рекомендуют снять дверные навесы, точно нанести контурные линии на коробке и снова поставить их на место. Посадочное место делается таким же способом, как и на дверном полотне. Затем к готовому коробочному брусу подносим дверь, придерживаем её клиньями и закрепляем шурупами.
   Правильно установленная врезная петля

   Проверяем дверь на открывание и закрывание. На межкомнатные двери можно поставить уплотнитель, который бывает контурным, противопожарным и пороговым.

Работа выполнена!

Как выбрать дверные петли

Важную роль при выборе дверных петель, играет материал, находящийся в основе. Латунные петли занимают лидирующие позиции на рынке дверных фурнитур. Благодаря высокой пластичности металла, монтажная обработка фурнитуры происходит легко, не вызывая сложностей. Поверхность изделия часто хромированная, в некоторых случаях, просто отполирована.

Кроме указанного выше материала, фурнитура для межкомнатных дверей может изготавливаться из цинковых и стальных сплавов. Подобные изделия все же покрыты небольшим латунным напылением с целью предотвращения сильного трения между подвижными частями петель, исключения вероятности коррозийного повреждения.

Ассортимент цветовой гаммы изделия достаточно широкий.

Наиболее широким пределом прочности и качества обладают стальные петли, соответственно, их стоимость выше. Дверные петли из латуни достаточно мягкие, что приводит к быстрому износу подвижных частей детали. Стальные петли имеют больший срок эксплуатации, так как металл менее пластичен, ключевые характеристики изделия со временем остаются неизменными.

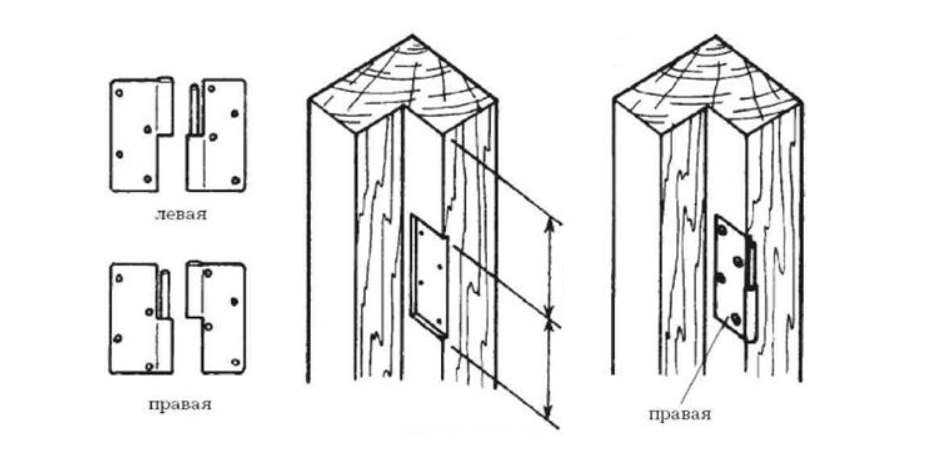

Делаем разметку на дверном брусе

Разметку дверных петель всегда начинаю с дверного полотна. Отступаем от верха и низа двери по 20 см и ставлю метки.

Прикладываем петли к двери таким образом, чтобы стержни петли чуть — чуть не касались дверного полотна. Делается это для достижения свободного хода полотна. Сильно выдвигать петлю тоже не стоит — ослабите крепление и под весом двери петлю перекосит.

Далее обводим контур петель острым карандашом, либо можно использовать канцелярский нож, но для этого требуется повышенная внимательность и аккуратность.

Для того, чтобы петля не «гуляла» в руках ее можно прихватить на пару саморезов, предварительно просверлив под них отверстия меньшего диаметра.
