Как проверить трехходовой клапан в газовом котле: инструкции по проверке клапана своими руками

Газовый клапан для отопительных котлов.

Sit 845 Sigma – газовый клапан, который часто используется в отопителях компании Аристон. Это многофункциональное устройство для подачи топлива на горелку котла.

В конструкции клапана два соленоида, которые подключены параллельно. Запирающая катушка питается напряжением 220 В, а модуляционная – 9,2 В постоянного тока. Управляется клапан с электронной платы.

Подача газа происходит, когда с блока управления поступает напряжение на обмотки соленоидов. При открытии запирающей клапан работает с минимальной мощностью 9-10 кВт, и на горелку поступает минимально возможное количество газа. После этого срабатывает модуляционная катушка, и мощность подачи газа увеличивается с 9 до 24 кВт.

Количество газа, которое подается при работе катушек меняется регулятором минимальной мощности, предусмотренном в конструкции клапана.

Газовый клапан Sit 845, используемый в настенных газовых котлах фирмы Аристон

Так как клапан Sit 845 оборудован электрическим приводом, для нормальной работы требуется постоянная подача напряжения 220 В. Когда нужное напряжение отсутствует, закрывается запорный механизм клапана и прекращается подача газа.

Преимущества газового клапана для котлов Аристон – короткое время включения клапана в работу, компактные габариты. Плюсом выступает и регулировка пикового уровня давления газа на выходе с помощью регулятора максимальной регулировки.

Как и для других деталей котла, которые подключены к электричеству, для газового клапана опасны скачки напряжения в электросети. Поэтому катушки и электропривод – чаще покупаемые запчасти для насоса.

Последовательность действий для снятия трехходового клапана.

защелки крышки

Самое главное неудобство это то, что клапан «спрятан», он находится в нижнем углу у задней стенки корпуса, за другими деталями. Поэтому некоторые из них нужно снять, а затем собрать обратно, ничего не перепутав.

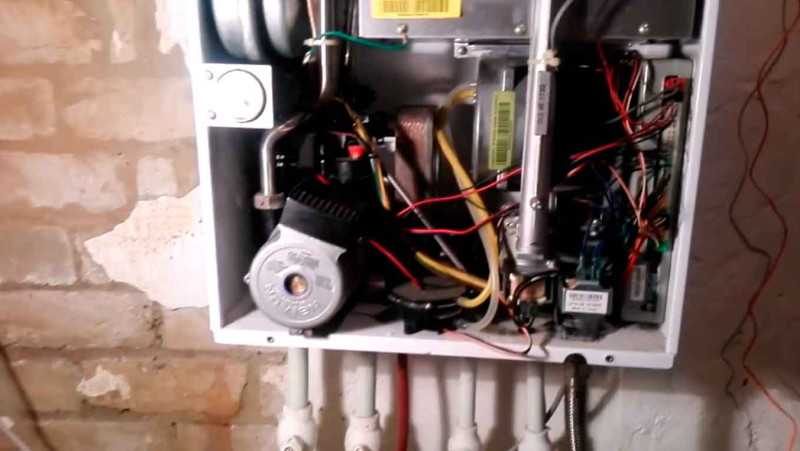

крышка снята

А чтобы не забыть, откуда какая деталь, можно снимать процесс разборки на видео или делать письменные заметки, чтобы при необходимости пересмотреть и уточнить все нюансы, а их немало.

Отключаем полностью котел, перекрываем краны и сливаем жидкость. Снизу котла полностью выкручиваем черную пробку . Иначе потом мы не сможем снять насос.

заглушка на нижней панели

Нужно снять фильтр, отстегнув фиксирующую шпонку и потянув его вниз. И отсюда стекают остатки воды.

скобка/шпонка

фильтр

Если этого не сделать, то после отсоединения насоса вода потечет в корпус.

вода в корпусе

Откручиваем самую крайнюю трубу отопления . Она как раз и крепится к отверстию трехходового клапана.

труба

отверстие клапана

Снимаем насос. Сначала отключаем провода.

провод

На нижней части корпуса снаружи откручиваем 4 винтика.

винтики

Откручиваем гайку на месте крепления патрубка к насосу.

гайка

Самое главное не потерять резиновые прокладки, одна из которых выпадает из гайки.

резинки

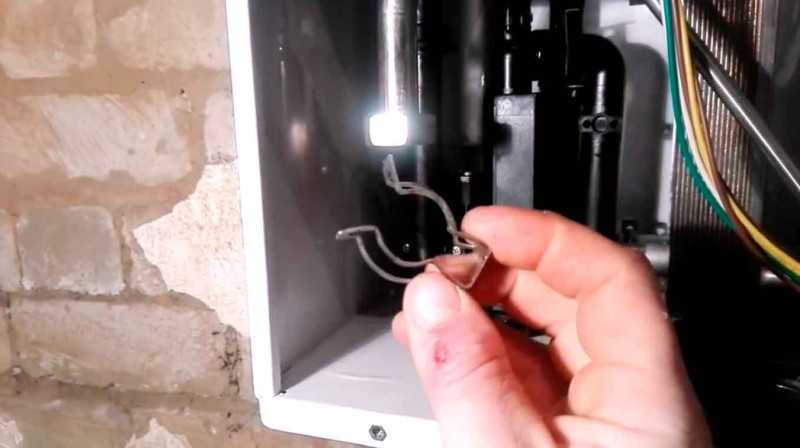

Дальше нужно вытянуть металлическую пластинку на месте крепления второго выхода.

скобка

Она заходит, как скоба в специальные отверстия, и служит прижимным хомутом. Теперь свободно можно вытащить насос.

Открываем трехходовой клапан. Для этого откручиваем болтики снизу корпуса, где нижняя часть клапана выведена наружу.

болтики

Затем освобождаем его от хомутов. С помощью отвертки каждый из них нужно просто потянуть на себя.

Дальше слегка раскачивая сам клапан, немного приподнимаем вверх, и он вынимается. Открученная пластина с соском осталась в отверстии корпуса. Ее тоже вынимаем.

клапан без соска

Осталось отсоединить разъем провода, просто надавив на фиксирующую пластинку. Вот и всё ‒ старый клапан полностью извлечен.

Циркуляционные насосы Аристон.

Циркуляционные насосы в котлах применяются для равномерного распределения нагретого теплоносителя по системе отопительного трубопровода. Этот элемент важный и необходимый в системах с большой протяженностью. Так как насос заставляет двигаться воду быстрее, она не успевает остыть, и нагревать ее снова не надо, а немного подогреть.

Насосы, применяемые в отопительной технике фирмы Аристон, экономно потребляют электроэнергию.

Небольшие по габаритам и маловесные насосы работают тихо. Внешний корпус изготавливается из чугунного сплава, а корпус двигателя алюминиевый. Вал привода из нержавейки помещен на графитовые подшипники, для которых теплоноситель – смазка.

Циркуляционный насос Grundfos для котла Аристон

Покупать запчасти для насоса приходится из-за неправильной эксплуатации отопительного оборудования:

• использование насоса при нулевой подаче;
• включение котла, когда в системе нет воды;
• низкая или высокая подача теплоносителя;
• нет промывки перед использованием;
• нестабильность напряжения в сети (скачки и спады).

При длительных простоях окисляется вал, что приводит к его блокировке. В таком случае циркуляционный насос меняют.

Последовательность сборки всех деталей.

• Чтобы установить новый клапан без дополнительной разборки других частей котла, нужно открутить его нижнюю часть. Поместить этот сосок в посадочное место корпуса, а затем уже прикрепить остальную часть клапана. То есть в обратном порядке, как было при снятии старого. А иначе, в полном сборе, клапан наискосок не протиснется, и можно сломать какие-то детали.
• Еще один момент. В комплекте нового клапана нет патрубка. Поэтому откручиваем его от старого и прикручиваем на новый.

патрубок на клапане

Теперь клапан соединяем с верхним патрубком, немного его приподняв, а затем стыкуем боковой выход, и усаживаем нижний. Фиксируем болтиками снизу корпуса котла. Аккуратно заводим провод и подключаем в разъем.

провод подключён

Устанавливаем на место хомуты для закрепления клапана. Верхний имеет две разные по диаметру части: одна больше, одна меньше

И здесь важно не перепутать: более широкая часть должна располагаться вверху. После щелчка хомут прокручиваем и проверяем, чтобы он сел равномерно

верхний хомут

Нижний хомут устанавливается проще. Нужно просто завести эту скобочку на боковой выход, и она фиксирует соединение.

нижний хомут

• При установке насоса не забываем поставить на место резиновые прокладки на оба выхода, иначе будет протечка.
• Затем затягиваем ключом гайку, фиксирующую один выход, и вставляем скобку, которая фиксирует патрубок на втором выходе. Если не получается нащупать и попасть этой скобкой в соответствующие пазы, то лучше насос снова снять и посмотреть, где находятся эти отверстия.

отверстия для скобы в насосе

• Вставляем провод от насоса в оставшийся разъем, подключаем трубу на выход воды снизу котла и все должно работать.
• Нужно еще вставить заглушку снизу котла и закрутить ее до упора. А также вернуть на место фильтр. Вставляется он просто и фиксируется соответствующей скобкой.
• Остается только запитать котел, пустить воду, и долить ее с помощью шпенёчка для подачи воды . Следим за нарастанием давления и проверяем, нет ли протечек. Пускаем подачу газа, и включаем котел, выставив необходимую температуру воды. Вы можете услышать характерный шум, это воздух стравливается. Закрываем крышку, фиксируем ее двумя болтиками снизу и двумя защелками сверху.

Вот и все ‒ все работает исправно и без протечек.

Электронная плата – элемент управления процессами котла Аристон.

Нестабильность уровня напряжения в электрической сети – это фактор, который чаще негативно воздействует на бесперебойную работу котлов Аристон. Удар на себя принимает электронная плата.

Она подключается к бытовой сети 220 Вольт и управляет процессами и режимами агрегата, контролирует параметры и выводит данные на жидкокристаллический сегментный экран.

Благодаря этой плате к котлу подключаются устройства дистанционного управления:

1. комнатный термостат;
2. комнатный (удаленный) датчик температуры;
3. выносной пульт управления;
4. таймер-термостат и др.

Для ограничения скачков напряжения предусмотрен варистор. При превышении 275 Вольт он уменьшает сопротивление, что приводит к срабатыванию предохранителя.

Электронная плата управления (электронный блок управления) Ariston UNO

Электронная плата снабжена штекерами для запитывания насоса, турбины и клапанов котла. Так же к ней подсоединены датчики контроля процессов работы котла.

Срок работы платы колеблется от 7 до 10 лет при условии правильной эксплуатации.

Сбой в работе клапана давления: как проверить и устранить

Капание воды из клапана может быть вызвано сбоем в работе клапана давления. Это может произойти из-за различных причин, таких как неправильная настройка, загрязнение или неисправность клапана. Чтобы проверить и устранить проблему, следуйте следующим шагам:

1. Проверьте настройки клапана: Убедитесь, что клапан установлен в правильном положении. Он должен быть полностью закрыт или открыт в соответствии с требованиями производителя.
2. Очистите клапан: Если клапан загрязнен, необходимо его очистить. Для этого откройте клапан и промойте его под струей воды или использованием специальных средств для очистки от накипи. Убедитесь, что клапан полностью промыт и свободен от любых загрязнений.
3. Проверьте состояние клапана: Если после очистки клапан продолжает капать вода, возможно, с ним что-то не в порядке. Осмотрите клапан на предмет трещин, износа или иных повреждений. Если вы обнаружите такие признаки, замените клапан новым.
4. Обратитесь к специалисту: Если все вышеперечисленные меры не помогли устранить проблему, лучше обратиться к квалифицированному специалисту. Профессионал сможет провести более глубокую диагностику и выявить причину неисправности клапана давления.

Важно помнить, что клапан давления является важным элементом системы отопления и горячего водоснабжения. Неправильная работа клапана может привести к утечкам воды, повышенному расходу энергии или сбоям в работе котла

Поэтому регулярно проводите проверку состояния и настройки клапана, чтобы избежать возможных проблем и сохранить эффективность работы вашего котла Аристон.

Вентилятор системы удаления продуктов сгорания.

Основной элемент системы удаления продуктов сгорания из дымохода газового котла – вентилятор принудительной тяги.

Вентилятор – электрический прибор, предназначенный для отвода отходов сгорания газа в котлах с камерой сгорания закрытого типа.

Корпус вентилятора выполняется из алюминия или оцинкованной стали. Электрическая мощность варьируется от 35 до 80 Ватт в соответствии с мощностью самого котла.

Питание происходит от сети 220 В. Работу вентилятора определяет прессостат. Он подсоединяется к трубке Вентури на корпусе устройства. Этим и определяется насколько эффективно работает вентилятор. Если вентилятор создает не достаточное давление потока воздуха, посредством реле подается сигнал на электронную плату, а она блокирует подачу газа к горелке.

Вентилятор газового котла модели UNO

При длительной работе и недостатке смазочного материала на вентиляторе портятся подшипники. Это недорогие запчасти и их замену производят самостоятельно. Нюанс такой замены – установка статора в первоначальном положении. Если он установлен неправильно, лопасти вентилятора будут крутиться в другую сторону, и котел не запустится.

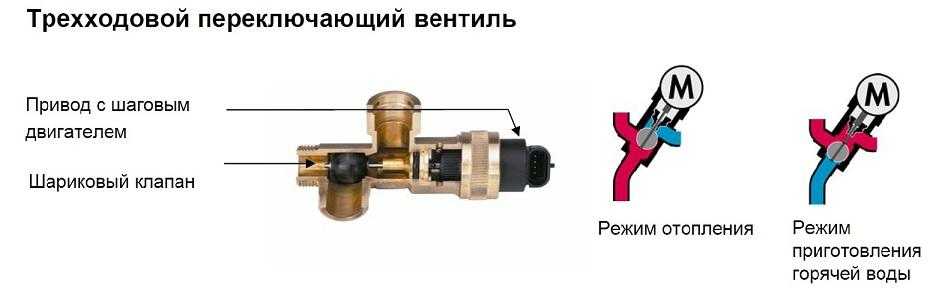

Трехходовой клапан для котла аристон.

Трехходовой клапан для котла выполняет переключение котла в режим отопления или режим колонки, направляя движения горячего теплоносителя в нужном направлении. Привод клапана, получая питание, от электронной платы котла выжимает шток затвора, закрывая отопительный контур, прогоняет воду насосом через пластинчатый теплообменник, в котором греется вода в режиме ГВС. Трехходовой клапан с электроприводом применяется во всех современных газовых котлах колонках, в связи с простотой и надёжностью конструкции. Клапана на газовые котлы изготавливают разборные, отдельно гидравлический затвор с крышкой и отдельно электромагнитный привод, приводящий устройство в движение.

Крышка крепления моторного привода котла Аристон считается слабым местом этой конструкции и требует систематической замены, официальными сервисными центрами выполняющими обслуживание оборудования. Трехходовой клапан аристон может отработать дольше, не требуя ремонта при правильной эксплуатации котла, не допуская перегревов малого контура и проведения планового ТО котла. Необходимость в ремонте трехходового клапана обычно возникает в результате течи сальника кронштейна при затвердении от сильного нагрева. При работе трехходового клапана вода протекает на электропривод, приводя его в негодность и замыкание, результат перегорание предохранителя на плате. Работа трехходового клапана показана в видео внизу страницы , а когда Вы ознакомились с принцип работы трехходового клапана и устройством, можно приступать к ремонту.

Газовые котлы – надежное оборудование, снабжающие теплом и горячей водой наши загородные дома и часть городских квартир. К сожалению, и они не могут работать совершенно без поломок. А в числе нарушений нередко фигурируют клапаны – устройства защиты и подачи горючего в агрегаты.

Мы расскажем, как и какой ремонт клапана газового котла можно выполнить собственноручно. В подробностях разберем ситуации, сигнализирующие о возникновении связанных с ними нарушений в работе. Подскажем, стоит ли прилагать собственные усилия или лучше обратиться к газовщикам.

В представленной нами статье вы найдете пошаговые руководства по восстановлению работоспособности газовых котлов путем ремонта или замены газового, предохранительного и трехходового клапана.

Частые причины капающей воды из клапана котла «Аристон»

Когда клапан котла «Аристон» начинает капать вода, это указывает на присутствие проблемы, которую необходимо устранить как можно скорее. В противном случае, это может привести к дальнейшим неполадкам и ухудшению работы котла. В данном разделе мы рассмотрим несколько частых причин, по которым может возникать проблема с капающей водой из клапана котла «Аристон» и способы их устранения.

1. Повреждение клапана

   Одной из основных причин капающей воды из клапана котла «Аристон» может быть повреждение самого клапана. Это может произойти из-за естественного износа или неправильной эксплуатации. В таком случае, единственным решением будет замена клапана, чтобы исключить утечку воды.





















2. Повреждение уплотнительного кольца

   Еще одной распространенной причиной капающей воды из клапана котла «Аристон» может быть повреждение уплотнительного кольца. Если уплотнительное кольцо старое или истирается, оно может перестать правильно герметизировать клапан, что приводит к утечке воды. В таком случае, замена уплотнительного кольца будет единственным решением данной проблемы.

3. Неправильная установка

   Если котел «Аристон» был неправильно установлен или подключен, это также может стать причиной капающей воды из клапана. Некорректная установка может привести к нарушению целостности системы и утечке воды. В этом случае, необходимо обратиться к профессионалам для переустановки и правильного подключения котла.

4. Повреждение термокарты

   Термокарта в котле «Аристон» отвечает за контроль работы клапана. Если термокарта испорчена или вышла из строя, это может привести к неправильному функционированию клапана и возникновению утечки. В этом случае, замена термокарты будет необходима для устранения данной проблемы.

Необходимо отметить, что капание воды из клапана котла «Аристон» может быть также вызвано другими возможными причинами. Возможно, это проблема с давлением в системе, засорение фильтров или неисправность других компонентов котла. В таких случаях, рекомендуется обратиться к квалифицированным специалистам для проведения диагностики и устранения неисправности.

Реле трехходового клапана Ariston

Реле трехходового клапана Ariston – это электромеханическое устройство, которое контролирует направление потока воды в системе специальными клапанами. Реле трехходового клапана используется в газовых котлах, чтобы обеспечить переключение между режимами отопления и горячего водоснабжения.

Принцип работы реле трехходового клапана состоит в управлении электронным контроллером, который определяет, нужно ли направить горячую воду в систему отопления или в систему горячего водоснабжения. Когда контроллер подает сигнал, реле открывает соответствующий клапан и переключает поток жидкости.

Реле трехходового клапана Ariston можно заметить по его характерной форме и надписи на корпусе. Оно обычно размещается рядом с газовым котлом и подключается к системе водоснабжения.

Если реле трехходового клапана Ariston вышло из строя или возникла необходимость в его ремонте, следует обратиться к специалисту сервисного центра. Ремонт реле трехходового клапана может потребовать замены электронных компонентов, проверки и регулировки механизма управления.

Важно помнить, что реле трехходового клапана играет важную роль в работе системы отопления и горячего водоснабжения. Его неработоспособность может привести к проблемам с нагревом воды или отоплением дома

Поэтому при любых отклонениях в работе системы следует обратиться к специалисту для диагностики и ремонта.

Газовый котел Аристон, другие неисправности и способы их устранения

Агрегат нагревательный Ariston может «выдавать» и другие типы неисправностей. Стоит кратко рассмотреть методы их устранения.

Проблемы контура отопления

Как включить на отопление? Обычно ошибки в функционировании нагревательного контура начинаются с цифры «1». Если Аристон не греет батареи, кроме вышеописанных также встречаются следующие обозначения:

• 102 – нарушено давление или сломан датчик (это следствие плохой электрической проводки, а именно короткого замыкания; решается прозвоном кабеля от самого устройства и до главной платы);
• 110 – датчик температуры сломался;
• 111 – давление слишком низкое (посмотреть, не течет ли вода и работает ли датчик);
• 112 – на возврате температурный датчик неправильно срабатывает (следует найти нужную запчасть к газовому котлу и поменять ее);
• 116 – перебои в работе термостата теплого пола (следует замкнуть TA2-перемычку).

Как поднять (добавить) давление в газовом котле

Когда прыгает температура отопления или аппарат вовсе перестает греть воду, но про неисправность никак не сообщает, нужно проверить давление. Если оно слишком слабое (технические характеристики, указанные в руководстве по эксплуатации, подскажут, какое давление для котла считается нормальным), следует его увеличить.

https://youtube.com/watch?v=h8wjG_wGuBQ

Для этого следует изготовить специальное дополнительное устройство:

• взять чистую бутылку из пластика;
• прорезать на крышечке резьбу так, чтобы получилось прикрепить к ней краник;
• в дне просверлить небольшое отверстие, в котором нужно закрепить золотник;
• залить в самодельное устройство воду;
• прикрыть краник;
• подключить к нему отопительный шланг;
• присоединить насос к золотнику;
• перелить воду в отопительную систему, качая насос;
• повторять процедуру до улучшения показателя давления.

Неисправности горячего водоснабжения

При свечении лампы с обозначением «90» и символа с перечеркнутым обозначением капли происходит перегрев и автовыключение нагревательного устройства. Следует проверить исправность прессостата и место его включения в нагревательную систему.

Возникновение надписей «60С», «70С» или «80С» свидетельствуют о температуре (числа соответствуют t в градусах Цельсия) после того, как кран закрывается. Это неправильно, следует проверить работу насоса и его управляющее реле. При поломке надо произвести снятие насоса и его замену на исправный.

Сбои в электронике

Выдача числа 301 значит, что неисправна энергозависимая память (EEPROM-плата). Следует уточнить верность ключа на плате Аристон-устройства в соответствии с инструкциями для пользователя.

Если Аристон не включается, а табло с обозначениями на нем нет, возможно нужен ремонт трехходового клапана.

Чтобы убедиться, что проблема именно в этой детали и она нуждается в замене, следует вытащить из него сервопривод, предварительно сняв скобу. Если с клапаном все нормально, после таких манипуляций он перейдет в режим горячего водоснабжения, а как радиатор уже не работает.

Контроль пламени и розжига

Когда газовый котел Ariston BS II 15FF включается и потухает, рекомендуется проверить датчик огня. На этом нагревательном приборе нет экранчика, поэтому ориентироваться на кодовые обозначения не выйдет. Протрите датчик пламени мелкой наждачкой, а после – чистой хлопчатобумажной тряпочкой. Осмотрите провод, ведущий от датчика к плате, на предмет его целостности.

Если указанный агрегат после нескольких розжигов и затуханий хаотично включается/выключается, стоит посмотреть, хватает ли притока свежего воздуха. Потребуется убрать крышечку корпуса, отщелкнув крепления. Затем следует снять кожух с теплообменника, камеры сгорания и попробовать снова запустить Аристон-нагреватель. Устройство заработало – ошибка в плохо обустроенном или слишком загрязненном дымоходе.

Мне нравится1Не нравится

Теплообменники – первичный и вторичный.

Первичный или главный теплообменник выполняет функцию передачи тепла, которое образовалось в камере сгорания газа, теплоносителю отопительной системы (вода первичного контура).

Аристон изготавливает теплообменники и запчасти к ним в из меди, покрытой антикоррозийным составом, или из нержавеющей стали. Этот элемент представляет собой изогнутую трубу, дополненную пластинами различного размера. Мощность теплообменника зависит от количества этих пластин и длины трубы.

Причина же замены первичного теплообменника – течь, нарушение целостности элемента. Причины этого:

• гидроудар – возникает при промывке напором высокого давления;
• механическое повреждение при обслуживании котла;
• размерзание – следствие замерзания воды в теплообменнике.

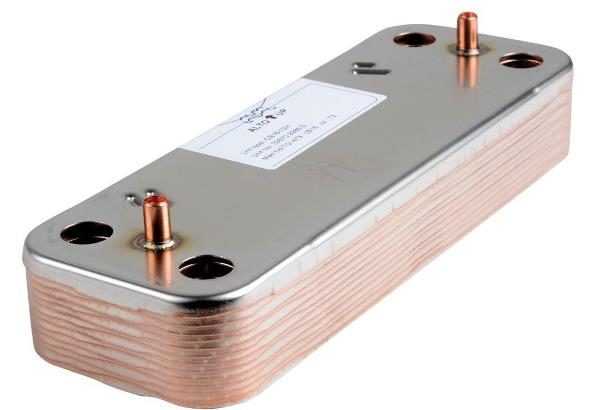

Вторичный теплообменник котла Ariston Microgenus мощностью 23 кВт

Вторичный – это теплообменник второго контура или системы горячего водоснабжения. Он снабжен пластинами, которые соединены между собой. С их помощью передается тепло из малого контура для нагрева воды в режиме колонки.

Так как вода в теплообменнике протекает быстро, в районах с качественной водой нет потребности в замене. Но если в систему топления залита вода с высоким показателем жесткости, вторичный теплообменник из-за отложений и частых промывок становится не пригодным для ремонта, и требуется замена.

Основная горелка котлов Аристон.

В любом газовом котле главная деталь – горелка, так как она сжигает газ и отдает тепло в систему отопления. Во всех моделях котлов Аристон используются горелки Polidoro.

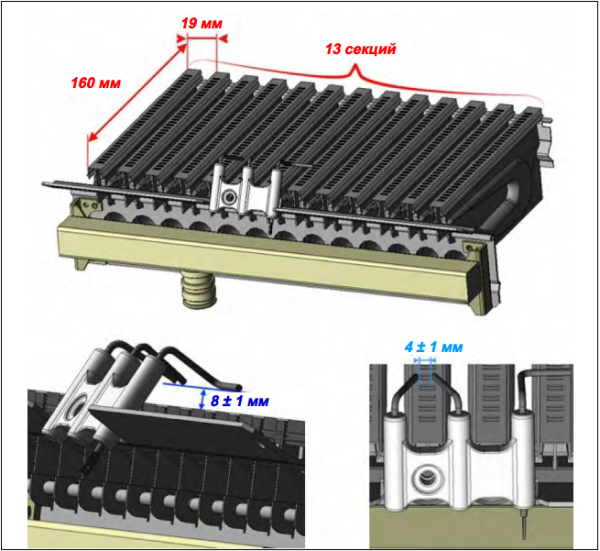

Шаг форсунок в них составляет 19 мм. Горелка оборудована двумя электродами: для зажигания и для контроля пламени.

Горелка Polidoro для газовых котлов Аристон

Когда снижается давление газа в магистрали, снижается и интенсивность пламени в горелке, что приводит к прогоранию сопла. Если же интенсивность горения увеличивается вручную, появляется риск прогорания теплообменника.

Чистка проходит в несколько этапов:

1. очистка устройства, которое направляет факел относительно теплообменника (шайба подпорная);
2. продувка датчика, который регулирует показатели газовоздушной смеси;
3. чистка датчика пламени;
4. очищение электрода запального устройства;
5. разбор и чистка трубы, по которой газ подается к горелке;
6. очистка всех поверхностей, загрязненных сажей;
7. замена или промывание фильтров газового участка.

При прогорании любого участка горелки, требуется срочная замена.

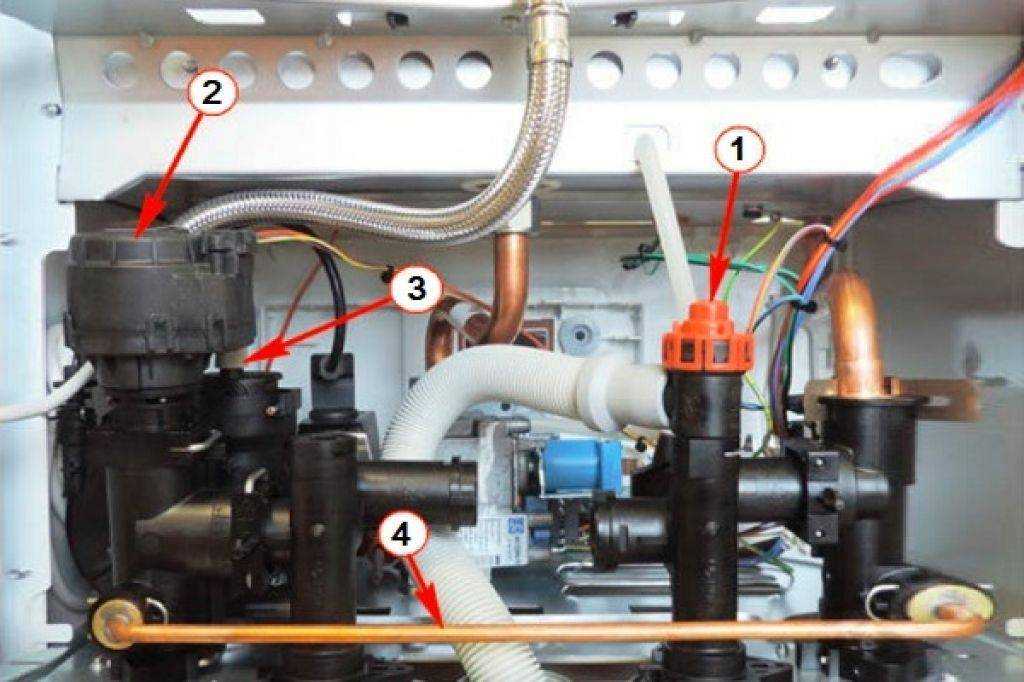

Разновидности клапанов в газовом котле

Нормальную работу газового оборудования, предназначенного для нагрева санитарной воды и подготовки теплоносителя, обеспечивает широкий набор систем, деталей, устройств, каждое из которых четко выполняем возложенную именно на него важную функцию.

В конструкции газовых котлов есть следующие типы клапанов:

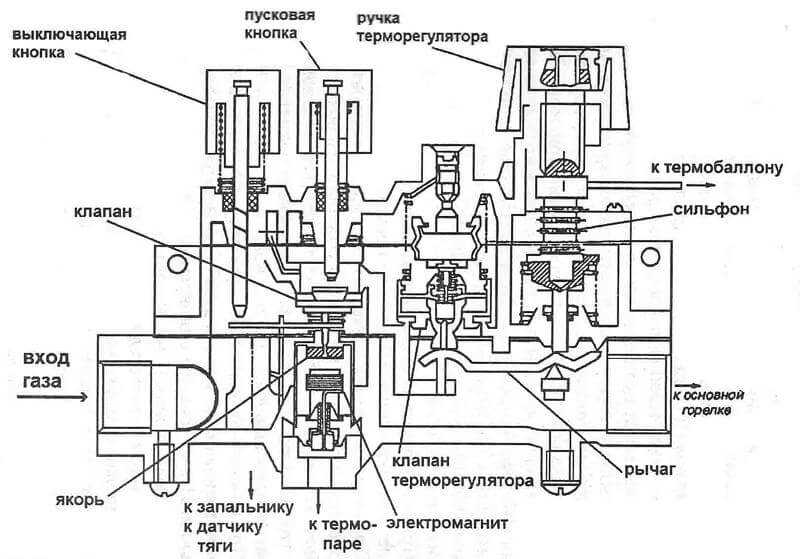

• Газовый клапан. Компонент газовой системы, отвечающий за пропорциональную поставку голубого топлива в газовую горелку, обеспечивающий стабильный процесс горения в соответствии с командами электронной платы. В составе этого электромагнитного устройства есть еще запорные и регулировочные клапаны.
• Предохранительный клапан. Составляющая гидравлической системы, предназначенная для сброса излишка теплоносителя из отопительного контура в случае превышения нормативных значений давления.
• Трехходовый клапан. Деталь гидравлической системы только двухконтурных котлов. Перенаправляет поток подогреваемой воды из контура отопления в ГВС во время потребления ее с гигиеническими целями. В зависимости от класса котла бывает с сервоприводом и без него.

Все перечисленные виды клапанов, участвующих в работе газового котла, можно заменить или отремонтировать в случае поломки.

Давайте ознакомимся с технологии восстановления их работоспособности. Освоив несложные ремонтные принципы и приемы, можно значительно увеличить срок службы самого котла.

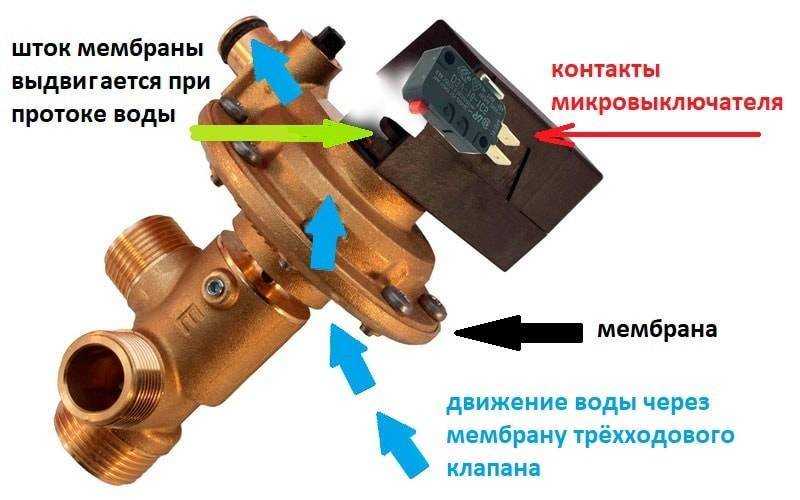

Датчик протока двухконтурных котлов Аристон.

Датчики протока устанавливаются в двухконтурных котлах. Основная функция – переключение котла в режим газовой колонки.

Такие запчасти для Аристон производит компания IMIT. Их датчики обеспечивают запуск ГВС при минимальном потоке 2,5 литра за минуту при давлении 0,2 бар.

Датчик протока Ariston UNO

Каждый двухконтурный котел оборудован системой, которая предотвращает гидроудар. Для этого она создает отсрочку срабатывания датчика на 1,5 секунды.

Информация о работе и других видах датчиков протока в газовых котлах представлена в видео:

Датчики протока дискретные. Их действие основывается на размыкании и замыкании контакта при достижении определенного давления воды.

Датчик в котлах Аристон выполнен из геркона. В момент замыкания контактов геркона магнитным поплавком, датчик посылает команду на плату управления, которая переключает трехходовой клапан в режим ГВС.

Для продления службы котла правильно контролируют работу узлов. Своевременное сервисное обслуживание и замена некоторых деталей отопительного оборудования обеспечит безотказную работу. Аристон поставляет запчасти во все страны, где продается их отопительная техника.

Трехходовой клапан и электрический привод.

Трехходовой клапан – это одна из ключевых деталей гидравлического блока двухконтурных котлов отопления Аристон. Его функция состоит в изменении направления теплоносителя: через первичный теплообменник на отопительный трубопровод или на вторичный теплообменник ГВС(горячее водоснабжение).

Управление клапаном происходит с электронной платы через электромагнитное реле. В режиме ожидания клапан находится в положении ГВС. К гидравлическому блоку фиксируется посредством крепежной скобы.

Такая проблема чаще встречается в старых моделях, где установлен цельный клапан (шток). В новых моделях котлов Аристон такие случаи редки. Чтобы избежать такой ситуации каждый год смазывают сальники специальным составом.

Запчасти для ремонта трехходового клапана Ariston ACO/UNO со втулкой

Сам электропривод меняется легко. Не требуется слив воды, отключают электропитание и снимают фиксатор.

На клапане два конечных выключателя, которые отключают электродвигатель при нахождении требуемого положения

Сигнал с платы для управления клапаном поступает на привод. Так изменяются режимы работы газового двухконтурного котла. Которые программируются на панели управления.

Менее часто возникающие ошибки котла Аристон

Далее будут рассмотрены редко возникающие проблемы котлов и методы их устранения.

117

Этот код указан в перечне ошибок котла Аристон BS 24 FF. 117-тая неисправность обозначает неправильную циркуляцию воды. Решение: перезагрузка агрегата. Также осмотр нужен для проверки помпы газового котла Аристон BS 24.

201

201-ая неисправность говорит о поломке сенсорного датчика для нагретой воды либо о коротком замыкании. Нужно заменить электропроводку.

307, 308

При таких обозначениях на экране происходит сбой в электромодуле. Чтобы скинуть ошибку надо зажать ненадолго сбрасывающую кнопку.

601

Когда котел с незакрытой камерой сгорания не желает запускаться и выдает «601», это говорит о том, что нет тяги. Как только причина исчезнет, через 12 минут система заработает снова.

A01

Котел не включается и показывает ошибку A01, когда происходит сбой в работе авторозжига. Это возможно при плохом напряжении в электросети (поможет стабилизатор) или неправильно установленной розетке (нужно изменить фазу на «0»).

E34 – это поломка пневмореле. Необходима замена детали.

Sp2

Обозначение Sp2 или 5р2 говорит о 2-ой неудавшейся попытке зажечь фитиль. Эта проблема вызывается рядом факторов:

• снижение газового давления;
• поломка датчика ионизации;
• недостаток притока воздуха;
• неудаление продуктов сгорания газа.

Следует проверить газовый кран, проветриваемость в помещении, проходимость дымохода.

1p1, 1p2, ip2

Обозначения типа 1p1, 1p2 или ip2 появляются при отсутствии воды или ее неправильной циркуляции. Необходимо обратиться к пункту «Ошибка 108, как исправить».

Неплотное закрытие клапана: как исправить

Когда котел Аристон капает вода с клапана, одной из причин может быть неплотное закрытие клапана. В таком случае, вода будет постоянно протекать и приводить к потере воды и повышенным расходам. Ниже представлены несколько способов исправления этой проблемы.

1. Проверьте, что клапан полностью закрывается. Для этого достаточно повернуть ручку клапана в крайнее положение по часовой стрелке. Если вода всё равно продолжает капать, переходите ко второму способу.
2. Возможно, клапан засорился или испортился. В этом случае необходимо его очистить или заменить. Для начала попробуйте промыть клапан водой, чтобы удалить возможные накипи и загрязнения. Если это не помогло, то вероятнее всего, клапан придется заменить.
3. Обратитесь к специалисту. Если вы не уверены в своих навыках или не можете найти причину проблемы, лучше обратиться за помощью к профессиональному мастеру. Он сможет провести диагностику и устранить неисправность с клапаном эффективно и безопасно.

Важно помнить, что неплотное закрытие клапана может привести не только к потере воды, но и к повышенному давлению системы отопления. Поэтому рекомендуется оперативно устранять данную проблему, чтобы избежать негативных последствий

Таблица: Перечень возможных причин и способов устранения проблемы с котлом Аристон
Причина
Способ устранения

Неплотное закрытие клапана
Проверка и очистка/замена клапана

Нарушение циркуляции воды
Проверка и прочистка трубопроводов

Неисправность насоса
Проверка и ремонт/замена насоса

Устранение такой проблемы как неплотное закрытие клапана может потребовать некоторых навыков и опыта. Если вы не уверены в своих силах или не можете определить причину поломки, лучше обратиться к специалисту. Он сможет быстро и качественно устранить проблему и вернуть работоспособность вашему котлу Аристон.
