Рулевая консоль для лодки пвх своими руками

Раздел 3: Создание рулевой консоли

Рулевая консоль является одним из важных компонентов лодки ПВХ. Она обеспечивает удобное расположение руля и основных инструментов, необходимых для управления судном. В этом разделе мы рассмотрим, как создать рулевую консоль своими руками.

Шаг 1: Подготовка материалов

Перед тем как приступить к созданию рулевой консоли, необходимо подготовить необходимые материалы. Вам понадобятся:

• Листы фанеры или другого прочного материала
• Деревянные клеящиеся шпонки или металлические уголки
• Электролобзик или пила
• Отвертка и винты
• Шлифовальная машинка или наждачная бумага

Шаг 2: Подготовка чертежей

Прежде чем приступить к созданию рулевой консоли, необходимо разработать чертежи, на основе которых будет выполняться работа. Рекомендуется обратиться к профессиональным чертежникам или использовать готовые чертежи из справочников.

Шаг 3: Вырезание деталей

После подготовки чертежей и выбора материалов можно приступить к вырезанию деталей рулевой консоли. Используя электролобзик или пилу, аккуратно вырежьте необходимые контуры из листов фанеры или другого материала.

Шаг 4: Сборка и крепление

После вырезания деталей рулевой консоли, проведите шлифовку и обработку краев для получения гладкой поверхности. Затем, соберите детали в нужном порядке с помощью деревянных шпонок или металлических уголков.

При креплении деталей, убедитесь в их надежности и прочности. Используйте отвертку и винты для надежного крепления каждой детали рулевой консоли.

Шаг 5: Покраска и отделка

После сборки и крепления рулевой консоли, рекомендуется провести покраску и отделку для улучшения внешнего вида и защиты материала от воздействия влаги и солнечного света. Используйте качественные краски и лаки, а также шлифовальную машинку или наждачную бумагу для достижения гладкой и ровной поверхности.

Обратите внимание, что перед покраской необходимо обработать поверхность рулевой консоли от пыли и грязи. Также рекомендуется применять специальные грунтовки для улучшения адгезии краски к поверхности материала

Шаг 6: Установка на лодку

После завершения сборки, крепления и отделки рулевой консоли, она готова к установке на лодку. Внимательно изучите инструкцию по установке рулевой консоли и следуйте ее рекомендациям. В большинстве случаев, рулевая консоль крепится с помощью болтов или специальных крепежных элементов.

Убедитесь, что рулевая консоль надежно закреплена и не имеет люфта или иных дефектов. При необходимости, проверьте работу руля и наличие свободного доступа к основным инструментам.

Теперь вы знаете, как создать рулевую консоль для лодки ПВХ своими руками. Следуйте представленной инструкции и не забывайте обращаться к профессионалам, если у вас возникнут трудности или вопросы.

Теперь клюет только у меня!

Этого карпа поймал с помощью активатора клева. Теперь домой без рыбы никогда не возвращаюсь! Настало время и вам гарантировать свой улов. Лучший активатор клева года! Сделано в Италии.

Надувная лодка, изготовленная из ПВХ (полихлорвинил), может управляться при помощи дистанционной рулевой консоли, а также специального рычага – румпеля.

Если вы остановили свой выбор на штурвале, то необходимо принять во внимание следующее:

Размеры консоли должны подходить по размерам имеющейся лодке и соответствовать физическим кондициям рулевого. Также следует выяснить способ крепления рулевой консоли, находящейся в кокпите.

Если конструктивные особенности лодки предполагают съемную модель консоли, то это следует учесть в первую очередь и приобрести разборное устройство. Если конструкция лодки допускает только стационарную форму консоли, то преимуществом обладает монолитная система.

С целью экономии топлива вес консоли не должен быть чрезмерным, но при этом надежности должна оставаться на приемлемом уровне.

Цены консоли отличаются широким диапазоном и зависят от дизайна, безопасности и долговечности конструкции.

Включение в конструкцию консоли реверс двигателя и штурвал, позволяет сократить усилия, требуемые для управления судном.

Краткое содержимое обзора:

Самодельные якоря для лодок ПВХ, примеры изготовления

Итак, водоём, погодные условия и особенности предстоящей рыбалки определены, известен характер дна. Определён тип якоря, конструкция разработана (лучше всего раздобыть или самому сделать чертёж, можно скачать его из интернета), рассчитана масса и подобран соответствующий канат. Можно приступать к изготовлению. Кроме резки металла болгаркой и сверления, может потребоваться плазменная резка. В подавляющим числе технологий необходим также сварочный аппарат.

Якорь-кошка

Отличный вариант для использования с лодок ПВХ длиной 3-4 м в безветренную погоду. Складные лапы крепятся на скользящей по центральному стержню муфте. Перед переноской якоря лапы должны быть зафиксированы в нижней части. Рабочее положение лап -фиксация наверху при помощи шплинтов. Эти шплинты легко срезаются при необходимости извлечь застрявший якорь.

Если ожидается ветреная погода, конструкция нуждается в утяжелении. И, порой, в весьма существенном!

Материалы для изготовления:

• Труба (можно пруток) металлическая с диаметром 30 мм, длина в пределах 20…30 см и, дополнительно, кусок трубы чуть больше по диаметру, длиной 2…3 см. Короткая труба должна соосно надеваться на длинную трубу и иметь возможность свободно перемещаться вдоль оси.
• Кольца монтажные, 2 шт.
• Металлические листы толщиной 4…6 мм, из которых следует сделать следующие заготовки:
  • полоски10…15 см х2 см, 4 шт.;
  • полоски 4…5 см х 2 см, 4 шт., края закруглить.
  • полоски 3 см х 2 см, 8шт., закруглить с одного торца.
  • лапы в виде заострённого треугольника, 4 шт.

Технология изготовления:

1. 4 из 8-ми полосок размером 2х3 см просверливаются ( выполняется по одному отверстию диаметром 5…7 мм). Такие же отверстия просверливаются в средних и длинных полосках, причём в средних надо сделать 2 отверстия по краям.
2. Полоски 2х3 см с отверстиями привариваются к длинной трубе и будут служить кронштейнами для крепления лап.
3. Оставшиеся 4 полоски 2х3 см привариваются к короткой трубе.
4. На точиле выполняется сужение длинных полос, затем, к ним приваривают треугольники. В середине полосок выполняется надрез, заготовка подгибается и заваривается. Так изготавливаются 4 рога-лапы.
5. Короткая труба надевается на длинную, приваренные полоски на обоих трубах попарно соединяются серьгами (полосками 4…5х2 см) при помощи прутков.

Изделие готово!

Пирамидальный якорь

Существуют два способа:

1. Пирамидальная форма изготавливается из согнутых металлических листов и скрепляется проволокой. Затем форма вставляется в земляную ямку и заливается расплавленным свинцом. До застывания свинца необходимо установить в него крепление для каната. Наиболее простой вариант крепления–проволочное кольцо.
2. Различающиеся по размерам металлические пластины набираются на болт с приваренным кольцом для каната. Самая маленькая пластина должна располагаться снизу. Якорь Курбатовский

Материалы:

• Металлический прут. Длина 12 мм.
• Металлические полоски. Толщина проката 3 мм.
• Проволока. Диаметр не более 8 мм.

Технология:

1. Из проволоки изготавливается веретено.
2. Сверху на веретено привариваются (или привязываются) планки, служащие для разворачивания лапы и обеспечения нормального сцепления с дном.
3. К концам веретена приваривается полоса металла. Её функция-удержание лап в рабочем положении.

Недостатком этой разновидности является неразборность конструкции, что усложняет транспортировку и повышает риск повреждения лодки.

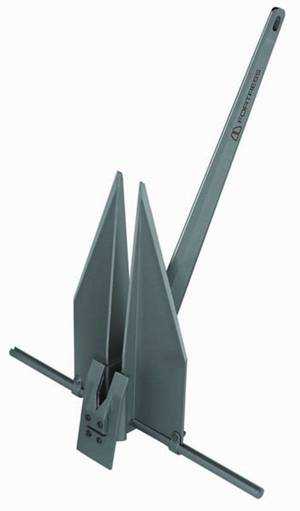

Разборной якорь своими руками

Материалы:

• Свинец * до 2-х кг.
• Кольца из металла, 2 шт.
• Стальная трубка, диаметр 25 мм и длина 270 мм.
• Втулка на 25 мм.
• Гайка М12.
• Металлические полоски ** толщиной 4 мм.

* Можно обойтись без свинца, если масса якоря (1,6 кг в приведенном примере) достаточна для надёжного удержания лодки. В противном случае свинец служит для утяжеления конструкции якоря.

**Полосок размером 260х40 мм понадобится 2 шт., ещё нужны будут полоски меньших размеров, количество также 2 шт.

Технология:

1. на одном конце трубки сверлится отверстие;
2. к другому концу трубки приваривается втулка;
3. края более крупных металлических полосок, являющихся заготовками лап, обрабатываются наждачной бумагой;
4. к одной из полосок-лап привариваются две пластинки меньшего размера, они будут предотвращать прокручивание якоря;
5. лапы надеваются на трубку;
6. заделывается гайка;
7. кольца привариваются к гайке и к отверстию на трубе (штоке).

Кольца служат для обеспечения удобства при сборке якоря и при поднятии его с грунта.

Если требуется утяжеление конструкции, то внутрь трубы можно залить свинец.

Доработка корпуса

Корпусная часть лодки во многих участках дорабатывается самостоятельно.

Усиление дна лодки

Большинство ПВХ лодок имеют дно из специальной ПВХ ткани, пружинящей и прогибающейся при перемещении по лодке. Усилить дно рекомендуется в первую очередь.

Дно усиливается полностью и частично. Понадобится специальная ПВХ лента, называемая привальным брусом. Толщина составляет до 3 мм, ширина – до 200-230 мм. Лента приклеивается к днищу с помощью специального двухкомпонентного клея. Подобная процедура придает днищу дополнительную жесткость и защищает от возможных повреждений о водные преграды.

Усиление киля

Киль усиливается как и дно – лентой ПВХ и клеем. Изначально производители лодок наносят на киль заводскую ленту. ПВХ ленту клеим прямо поверх нее. Дополнительно усиливаются кильсоны.

Усиление баллонов

Баллоны – особо важная часть лодки, от них зависит целостность плавсредства и снаряжения рыбака. Ленту ПВХ клеят на нижней и боковой стороне баллона, тем самым придавая большую жесткость и прочность.

Усиление транца

В обычной комплектации транец защищен лишь малым слоем ПВХ ткани, не обеспечивающим защиту при длительном использовании. Поэтому усиление данной части будет правильным решением.

Рекомендации по использовании ПВХ ленты

1. ПВХ лента широко применяется для усиления лодки, работать с ней легко, если придерживаться правил
2. Перед работой лодку следует тщательно вымыть и высушить, дабы не ухудшить качество склейки
3. Поверхности предварительно обрабатываются ацетоном
4. На ленту и на участок приклеивания наносят слой клея, и оставляют просохнуть
5. Наносят второй слой клея, лента плотно прикладывается и прижимается

Установка стрингеров

Лодке с жестким дном необходим дюралюминиевый профиль. Перемещаясь по водоему, лодка постоянно деформируется – жесткие пайлоы касаются надувных частей, происходит истирание ткани.

Установка профиля представляет следующее:

• Пайолы раскладываются в стороне, соблюдается их положение и расстояния между ними с учетом расположения в лодке
• Стрингер прикладывается к одной стороне пайолы, перекрывая соседние три пайолы
• Во время установки следите, чтобы жесткие части конструкции не выходили за края. Лучше заранее намечайте пропил — потом легко наденете стрингер на пайол
• Стрингеры прикладываются к крайней части пайол, проводится ровная линия пропила
• Наметьте небольшой запас – порядка 3-4 см с каждой стороны на длину стрингера. Это поможет легко снимать и надевать стрингеры прямо во время рыбалки
• Завершив разметку, с помощью лобзика делают пропилы с каждой стороны в соответствии с намеченными участками

Пропилы нужно обязательно обработать водоотталкивающим средством.

Установка реданов

Редан – курсовой стабилизатор, представляет специальный ПВХ профиль, устанавливающийся на дно лодки. Он придает лодке большую устойчивость, предотвращает заносы во время поворотов. В основном редан ставят в передней части лодки.

Крепления якоря

Якорь – важный элемент, позволяющий удерживать лодку. С ним просто – покупаете якорь, весом 5-7 килограмм, чего бывает вполне достаточно.

Форма якоря должна позволять легко опускать и вытаскивать его из воды. Для облегчения работы, на корме устанавливают якорный рым, предотвращающий трение веревки о лодку.

Транцевые колеса

Применение колес оправдано в случаях ловли на труднодоступных участках, где спустить лодку к воде достаточно сложно.

Установка колес не представляет особой сложности:

• Берется пара колес, диаметром в 30-35 см и шириной в 5-7 см и втулки
• Шасси для колес можно изготовить из металлических трубок
• Шасси крепятся как можно плотнее при помощи болтов

Установка надувного киля

Многие бюджетные лодки часто не имеют киля, что значительно снижает управляемость. Решается установкой надувного киля. Киль подбирается с учетом размеров лодки и монтируется специальными лентами, идущими в комплекте.

Установка рулевой консоли для лодки ПВХ

Установка конструкции дистанционного управления движением судна не составляет труда, но некоторые моменты необходимо прояснить, это:

• желательно устанавливать ее на середине лодки (берется длина плавательного средства, и делим пополам), это размещение уравновешивает реактивную силу гребного винта;
• всегда при установке учитывайте мощность ПЛМ;
• применяйте редуктор к двигателю соответствующей мощности: Т67 для мотора 60 лошадиных сил;
• для этой пары рекомендуется трос Т-09 ил М58;
• в этом случае диаметр штурвала не должен быть больше 400 миллиметров.

Редуктор Т85 устанавливается на рулевой конструкции, мотор которых до 160 «лошадей», параметры:

• ход 220 миллиметров;
• штурвал делает три оборота до блокировки;
• передает усилие до 350 килограмм;
• допустимый min. изгиб троса 200 миллиметров, трос М66.

Установка рулевого управления на лодку имеет ряд особенностей. Это несложный процесс. Консоль рекомендуется монтировать по центру корпуса лодки. Это уравновесит реактивные показатели винта. При проведении подобной работы необходимо читывать мощность двигателя. Для каждой разновидности мотора применяется особый тип редуктора.

Определившись с этими элементами системы, необходимо правильно подобрать трос. Он также должен соответствовать мощности мотора и типу редуктора. Учтя все особенности конструкции, можно будет правильно подобрать соответствующий диаметр штурвала.

Процесс установки производится в соответствии с рекомендациями производителя. При использовании подобного оборудования тщательно изучить инструкцию не только желательно, но и необходимо.

Как правило – это не требует особых усилий, но на некоторые факторы нужно обратить внимание. Например:

Лучше монтировать приспособление по средине длины лодки, чтобы уравновесить реактивную составляющую гребного винта.
Перед процессом установки следует взять во внимание силу лодочного мотора.
Мощность редуктора всегда должна соответствовать мощности мотора. Например, редуктор Т67 предназначен для работы с мотором мощностью 60 л.с.
Соответственно этой паре следует подобрать и трос, например, марки Т09 или М58.
Для подобных элементов следует подобрать штурвал соответствующего диаметра, например, не больше 400 мм.. Если применяется мотор, мощностью 60-110 л.с., то следует устанавливать редуктор Т71

Этот редуктор не требует дополнительной настройки. Кроме этого, он сделан из дюралюминия и не боится механических усилий

Если применяется мотор, мощностью 60-110 л.с., то следует устанавливать редуктор Т71. Этот редуктор не требует дополнительной настройки. Кроме этого, он сделан из дюралюминия и не боится механических усилий.

Характеристика устройства:

• Ход 220 мм.
• Штурвал осуществляет 3 оборота до блокировки.
• Устройство рассчитано на усилие до 350 кг.
• Допустимый минимальный изгиб троса М66 составляет 200 мм.

Виды рулевого управления на маломерных суднах

На сегодняшний день рулевые устройства для водного транспорта классифицируют по принципу действия и конструкционным особенностям. Для начала предлагаем изучить нюансы работы устройств различного типа, а затем уже ознакомиться с возможными вариациями конструкций.

Механическое устройство

Установка на лодку рулевого редуктора механического типа наиболее проста и доступна по стоимости для владельцев малогабаритных суден. По своей конструкции механическая дистанция на лодочный мотор состоит из следующих узлов:

• Механический редуктор – различают 2 типа, используемые на ПЛМ мощностью до 55 л.с. и на ПЛМ с мощностью 55 – 150 л.с. Если на судне установлен более мощный двигатель, вместо механического устройства рекомендуют использовать гидравлику.
• Рулевой трос – металлический шнур с защитной пластиковой оболочкой. Длина зависит от габаритных параметров судна, а марка вновь определяется по мощности ПЛМ. Двигатели до 55 л.с. комплектуются тросами М58, а более мощные приборы снабжают тросами М66.
• Рулевые тяги – полностью соответствуют силе установленного мотора.
• Штурвал – собственно, сам рычаг управления, который крепится на рулевой редуктор. Особых требований к этой детали не выдвигается, и ключевыми параметрами считаются лишь габариты судна и предпочтения пользователя.

Дистанционное управление на лодку ПВХ механического типа действует по следующему принципу. Поворот руля в сторону приводит в движение шестерню редуктора, на которую намотан трос, проложенный вдоль борта судна. Этот трос с помощью рулевых рычагов прикреплен к двигателю, которому и передается импульс. Также конструкция предусматривает ряд тросов меньшего диаметра, посредством которых переключаются передачи, регулируются обороты и угол наклона двигателя.

Механические рулевые стойки для ПВХ лодок привлекательны невысокой стоимостью (до 10 тысяч рублей) и легкостью установки. Но вместе с тем, по сравнению с другими типами такая установка больше подвержена износу и требует более тщательного ухода.

Гидравлическая рулевая система

Гидравлика, как правило, устанавливается на судах с моторами мощностью в 150 и более лошадиных сил. Например, это могут быть мини-яхты и крупные стеклопластиковые или алюминиевые катера. При этом конструкция гидравлической системы включает в себя следующие элементы:

• Помпа рулевого привода (масляный нос);
• Гидроцилиндр;
• Гидравлические шланги;
• Рулевое колесо.

Принцип работы такого устройства, в отличии от механики, более сложный. Рулевое колесо закрепляется на валу помпы, и при вращении штурвала помпа посылает сдавленное масло в полости гидроцилиндра, который с помощью шлангов крепится на ПЛМ. Гидроцилиндр разделен на 2 полости, и при вращении руля давление в одном из отсеков повышается, отчего поршень направляет усилие в сторону двигателя или поворотной колонки.

Важным условием надежной работы гидравлики является качественное масло, не подверженное сжатию и вызывающее минимальное трение. Эти параметры важны для исключения люфта, мешающего качеству передачи сигнала. Кстати, высокая точность сигнала способствует тому, что рулевая машинка лодочного мотора чутко реагирует на малейшее усилие. Этот момент вкупе с надежной работой и ценят пользователи гидравлики. Минус такой конструкции лишь в цене, которая в среднем составляет порядка 30 тысяч рублей.

Электронное дистанционное управление на лодку

По своей сути электроника – это не отдельный тип управления, а скорее опция к гидравлике и механике. Установка электрооборудования просто помогает достичь ряда преимуществ, а именно:

• Отказ от использования тросов и, как следствие, повышение удобства и безопасности рулевой системы;
• Исключение установки тросов на переключатель передач;
• Возможность единого контроля нескольких спаренных двигателей.

В общем, электроника способствует большему комфорту и удобству управления, но и стоит такое дополнение не мало. В среднем, чтобы купить комплект рулевого управления на лодку с электрооборудованием и провести монтаж системы с помощью специалистов, потребуется порядка 100-120 тысяч рублей. Поэтому на малогабаритных лодках и катерах подобная система почти не встречается. Вообще, в подавляющем большинстве случаев руль для лодки ПВХ имеет механический тип управления, поэтому именно о нем далее подробно и поговорим.

Какую рулевую консоль для лодки ПВХ купить?

Приспособление, которое выполняет функцию для изменения направления движения маломерного судна (лодки), а так же катеров дистанционно ─ рулевая консоль. На ней есть возможность установки приборов контроля, необходимые для управления работой двигателя.

Все нужное оборудование крепится на оригинальном шасси, к нему подводятся все системы управления мотором. Здесь могут располагаться: вольтметр и тахометр, а также триметр (прибор показывающий величину наклона подвесного мотора). Владельцы размещают на ней навигатор и эхолот. Существуют разные вариации дистанционного управления, которые подбираются по конструкционным особенностям маломерных судов из ПВХ.

Выбирая нужный вариант, рекомендуется обратить внимание на следующие вопросы, это:

1. Вариант применения судна:

• рыболовство и охота;
• долговременные путешествия или водный отдых.

2. Как часто владельцем используется плавательное средство и какая протяженность маршрутов.

Перед покупкой надо изучить всю информацию о предлагаемых консолях, а именно:

• их виды, в чем отличие и преимущества;
• какой материал применяется в ее изготовлении;
• параметры рулевого изделия, его размеры.

На нее можно навесить дополнительные бардачки для нужных вещей, есть и быстро снимающиеся варианты дистанционного управления.

Обычная рулевая консоль

Обычное дистанционное управление для судов из ПВХ предусматривает устройства, это:

• удлинители румпеля;
• редуктор штурвала;
• рулевые тросики;
• реверсной машинки с газом.

Установку управления движением дистанционно владелец плавательного средства делает после приведения его в рабочий режим, непосредственно перед спуском на воду.

В обычное дистанционное управление входит:

1. Мотор лодки (ПЛМ), который может работать дистанционно.
2. Система управления движением, а именно:

• консоль рулевая (широкая или узкая), с наличием мест крепления штурвала и машинки реверса хода с газом;
• редуктор, он имеет много видов исполнений, подбирается под конкретную модель мотора и штурвала;
• штурвал;
• трос, который измеряется в футах;
• тяга;
• кронштейн для крепления тяги.

В механическом варианте дистанционного управления судном, основным элементом является рулевой редуктор, который преобразовывает круговые движения штурвала в поступательные усилия рулевого троса.

Редукторы делятся на два вида, это:

• для подвесных моторов до 55 лошадиных сил, у которых одинарная передача;
• для моторов от 60 лошадиных сил и выше, они изготавливаются планетарного вида.

Обычно панель дистанционного управления изготавливается из водостойкой фанеры или стеклопластика, а также из нержавейки (трубный вариант). Реже можно увидеть модели из других материалов.

Мини консоль для лодки ПВХ

Консоль мини отличается от обычной панели дистанционного управления, своими размерами, ее хорошо устанавливать на плавательные средства с небольшими габаритами.

• предусматривается установка на любой вид и размер судов из ПВХ;
• легкость в установке, вес управляющей движением конструкции;
• ставится конструкция на баллон лодки при помощи специальных переходников (наклеиваемые рымы), которые поставляются в комплекте с мини консолью;

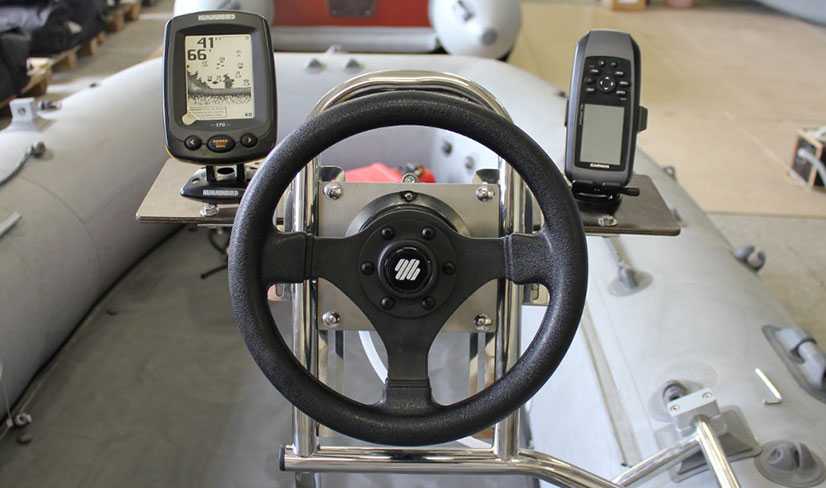

• есть возможность установить дополнительно 2-3 прибора (навигатор, эхолот, вольтметр или тахометр).

Мини консоль использует в управлении стандартные редукторы, это:

• редуктор G08, T67;
• редуктор T-71FC, и другие аналогичные редуктора.

Дополнительно рекомендуется ставить рейлинг, это помогает уберечь конструкцию от повреждений в процессе качки на воде, так как инстинктивно судоводитель берется руками за выступающий предмет. На него можно повесить фары и другое дополнительное оборудование на усмотрение судоводителя.

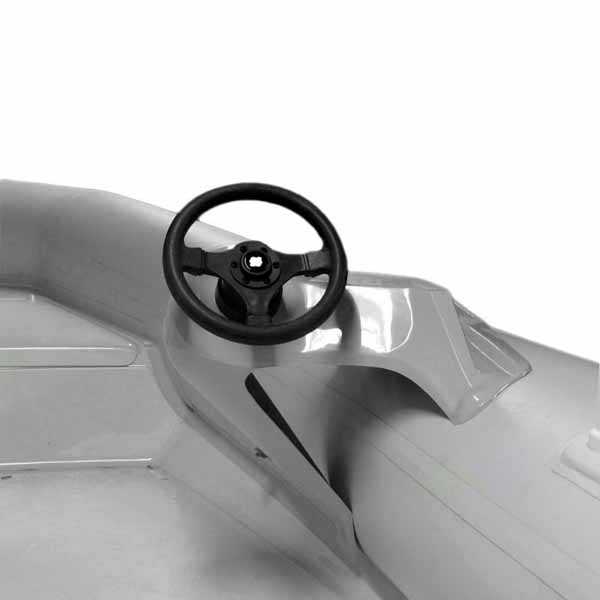

Съемная рулевая консоль для лодки ПВХ

Съемная консоль мини для лодки ПВХ может устанавливаться как на левый баллон судна из ПВХ, так и на правый баллон, но чаще судоводители ставят правостороннюю модель изделия. Габариты съемной модели, это: 510*530*510 миллиметров (длина, ширина, высота), весом до 3 килограмм. Установка и снятие ее занимает несколько минут.

Съемная консоль из стеклопластика имеет характеристики:

• вес до 3 килограмм, легкость монтажа, компактность в транспортировке, нет увеличения расхода топлива из-за веса;
• рекомендуется для установки на маломерных плавательных надувных средствах, занимает мало места в кокпите;
• хорошо держит механические воздействия, не играет в процессе движения.

Съемная модель дистанционного управления ставится при помощи клееных переходников и пластикового пятака для упора в пол. Она изготавливается с округленными формами, что снижает риск травматизма судоводителя и проколов покрытия плавательного средства.
