Качели садовые своими руками из металла: популярные варианты самоделок + чертежи и инструкции по сборке

Технология изготовления

Смонтировать и установить во дворе небольшие качели можно даже в одиночку. Перед установкой, вначале соединяются боковые части с перекладиной, этого легко добиться, воспользовавшись сварочным аппаратом.

Определившись с местом на участке, где расположатся качели, разметить и выкопать ямки, при помощи такого устройства, как ручной бур. Замешивая бетон, в качестве наполнителя, можно использовать щебёнку из старого битого камня.

Собранную конструкцию качелей очень тщательно вымерять уровнем. Определить ровные линии по вертикали и горизонтали и зафиксировать в правильном положении, после чего залить отверстия цементным раствором, после чего затрамбовать поплотнее.

После проделанного фронта работ, ещё раз тщательно проверить уровнем правильность установки основы по горизонтали и вертикали, в случае погрешностей, поправить, пока бетон не застыл.

Работа со сварочным аппаратом

Надёжность и быстрота сварочного аппарата известна многим, для создания прочных качелей это лучший метод. Но если вдруг вы не очень умеете обращаться с электросваркой, то стоит не начинать пока основную работу.

Попрактикуйтесь на чём-нибудь ненужном, не пожалев несколько лишних электродов. Зато, вам станут доступны более сложные элементы в дизайне после времени, потраченного на приобретение навыков.

Для работы потребуется

Электросварка
Электроды
Трубы металлические и другие расходные материалы
Деревянные планки
Электрическая турбина или резак
Бур, лопата
Цемент, песок, щебень для заливки основы

Как сделать качели самостоятельно, можно посмотреть на видео:

Основные этапы работ

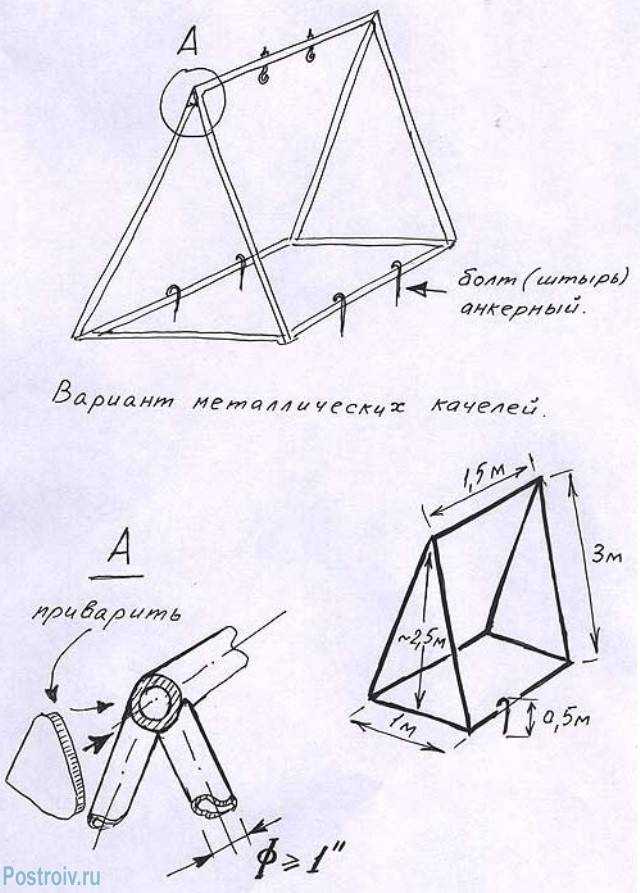

Можно сделать и такие варианты, которыми сможет пользоваться не только детвора. Ведь каждый взрослый в душе немного ребёнок и ничего не мешает порой покачаться самому или всей семьёй, потому что вариантов и моделей разработано достаточно много.

Проявить свои способности помогут несложные, но интересные чертежи садовых качелей из металла (фото с размерами выше). Придерживаясь инструкции и чертежей, по которым будете делать металлические качели, вы достигнете непревзойдённого результата.

А также приобретёте опыт для изготовления других изделий из металла, не менее нужных на приусадебном участке.

Нарезка труб на следующие части: две боковые стойки по 2 метра; верхняя основная перекладина (2 метра); четыре трубы для основания произвольного размера, на обе стороны по 2 штуки.
Обработать срезы металла турбиной, обеспечив гладкую поверхность.
Сварить трубы для основания, таким образом, чтобы они образовали прямой угол.
Приварить к полученной основе стойки.
Стойки сварить с перекладинами.
Подготовить при помощи бура четыре ямки, глубиной не меньше 80 сантиметров.
Установить конструкцию в назначенные места и залить основания бетоном. Раствор готовится из двух частей песка, одной части цемента и одной части щебня. Воды добавлять до однородной массы, но не слишком жидкой.
Оставить для застывания на 6-8 дней.
На перекладину приварить крючки. Для крепления поперечной трубы применяются обычные болты или специальные шпильки.

Самая распространённая конструкция качелей имеет достаточно универсальный чертёж, позволяющий придумать на его основании небольшой спортивный комплекс. Например, используя планку из отрезка трубы можно подвесить небольшой канат для спортивных занятий малышей, а для турника пригодится ещё одна боковая труба или перекладина.

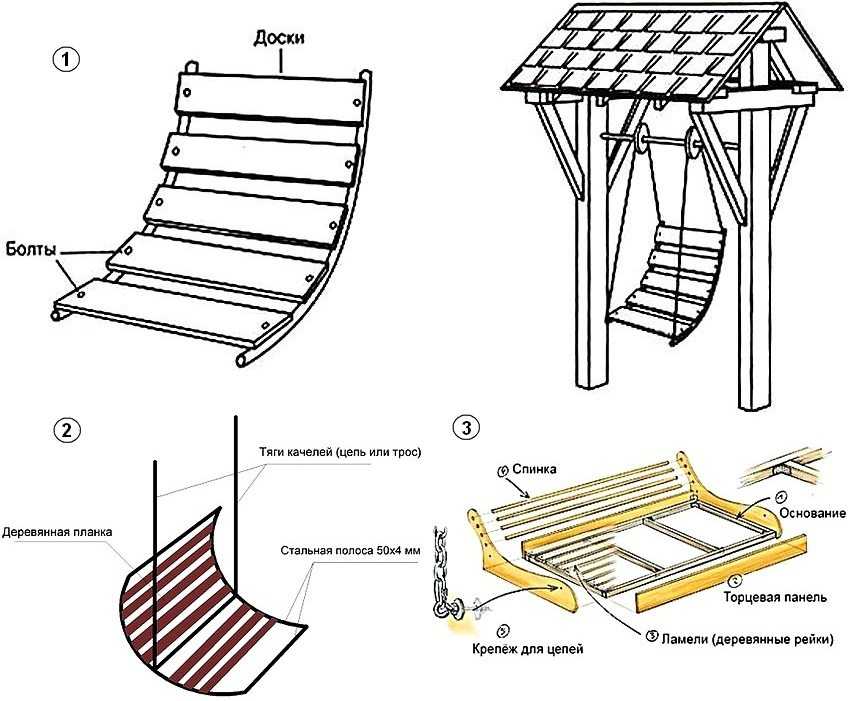

Сиденье

Осталось приделать сиденье, для которого можно использовать различные варианты на своё усмотрение. Самым распространённым и экономным вариантом для создания сидения, применима обычная деревянная доска с широкой стороной, которая подвешивается канатами к верхней перекладине.

Правда, такая комбинация не очень безопасна, тем более, если на качели будут кататься маленькие дети, для них лучше предусмотреть спинку. Прежде чем начинать монтировать сидения, вы должны учитывать особенности своей семьи, то есть тех членов семьи, кто будет на них частенько сидеть.

Изготавливая качели из металла самостоятельно, необходимо правильно рассчитать размеры сидения, чтобы оно соответствовало пропорциям, согласно чертежу. Можно преобразовать в качестве сидения длинную лавку, которая может быть как для одного катающегося, так и для нескольких, одновременно.

Установка деревянного аттракциона

Для строительства садовых качелей лучше всего подойдет сосновая доска и брус.

Необходимые инструменты:

саморезы и болты;
карабины;
цепь, покрытая антикоррозийной жидкостью;
анкера с кольцами;
наждачная бумага;
угольник;
рулетка и карандаш;
уровень;
шуруповерт;
дрель электрическая;
лобзик электрический;
электрорубанок;
пистолетная струбцина.

Для установки деревянного аттракциона вам понадобятся саморезы

Порядок работ

Рассмотрим пошагово изготовление конструкции:

Из деревянного бруса собираем каркас для сидения и спинки, стыкуя несколько деревянных уголков.
Уголки устанавливаются на ровное основание и тщательно выравниваются, после чего соединяются продольными брусьями размером примерно 100×100 см.
Подготавливаем несколько реек для плоскости сидения и спинки. Все детали необходимо тщательно выровнять, немного скругляя углы.
Рейки крепятся на каркас скамейки с изнаночной стороны, чтобы не были заметны шляпки гвоздей или саморезов.
По бокам устанавливаются подлокотники, сверху которых ставим отполированные планки.
На боковые поверхности деревянной конструкции устанавливаются крепления для цепей.
Затем деревянную поверхность шлифуем, после чего обрабатываем влагозащитными составами с антисептическими средствами. После завершения всех работ лавочку можно покрасить или покрыть лаком.

Крепление для качелей на перекладину особой сложности не представляет. Для этого перекладина сверлится снизу вверх насквозь. В отверстие ставится болт, к которому крепится рым-гайка. Под шляпку гайки укладываются специальные шайбы, чтобы она смогла выдержать вес конструкции.

Рым-болты можно заменить специальными блоками для подвешивания качелей, оснащенные подшипниками. Такая система значительно комфортнее в использовании. Блоки крепятся на болты через сквозные отверстия в горизонтальной балке. Цепи следует отрегулировать таким образом, чтобы скамья располагалась параллельно земли, слегка наклоняясь в сторону спинки.

Козырек

Для защиты от осадков и палящего солнца необходимо установить козырек. Он представляет собой прямоугольную конструкцию из металлической рамы с перемычками из сотового поликарбоната. Такая конструкция монтируется под небольшим углом, чтобы влага стекала на землю. Для каркаса козырька несколько прямоугольных трубок небольшого сечения соединяем при помощи сварки. После этого навес приваривается под углом к верхней части каркаса. После завершения работы конструкцию следует прогрунтовать и покрасить.

Лист сотового поликарбоната крепится к раме саморезами с уплотнительными шайбами. Торцы листа следует закрыть полимерным профилем, чтобы защитить от пыли и насекомых.

После установки козырька качели желательно надежно прикрепить к площадке. Если грунт плотный, раму можно зафиксировать несколькими хомутами из арматурных стержней. Концы хомутов должны иметь заостренную форму и утопать в грунте примерно на полметра. К бетонной площадке качели крепятся анкерными болтами, закрепленными в нескольких местах. После закручивания гаек остаток резьбовой части срезается болгаркой.

Садовые качели станут настоящим украшением садового участка или загородного дома и будут радовать своих хозяев не один дачный сезон.

Качели собственными руками: схемы, чертежи

На первоначальном этапе необходимо подготовить материалы для изготовления садовых качелей собственными руками. По чертежам можно свободно понять, сколько заготовок понадобится для сборки системы, и какие габариты они должны иметь.

Обычные деревянные качели

Поэтапную инструкцию по сооружению можете рассмотреть на примере простых деревянных качелей:

Перед тем как приступать к работе, нужно приготовить четыре бруса протяженностью три метра, а потом – изготовить из них 2 конструкции в виде буквы Л. Угол соединения брусьев – 50 градусов.
В обязательном порядке нужно сделать ровными плоскости для опорных установок.
На стыке нижней, а также средней ⅓ длины опор необходимо сделать затяжки из дерева по 2 на каждой стороне.
Полученные опоры соединяют поперечной перекладиной из прочного материала (можно применять бруски из дуба).
«Ножки» каркаса следует вкопать в землю на глубину около 60 сантиметров.
Прямо скамейку нужно сделать по принципу обычной лавочки, имеющей высокую спинку.
В перекладины спинки, а также подлокотников необходимо установить рым-болты достаточных размеров, прочные. Эти болты следует зафиксировать на верхней перекладине.
Затем подвесьте скамейку на плотную крепкую цепь, прикрепите к верхнему бруску.

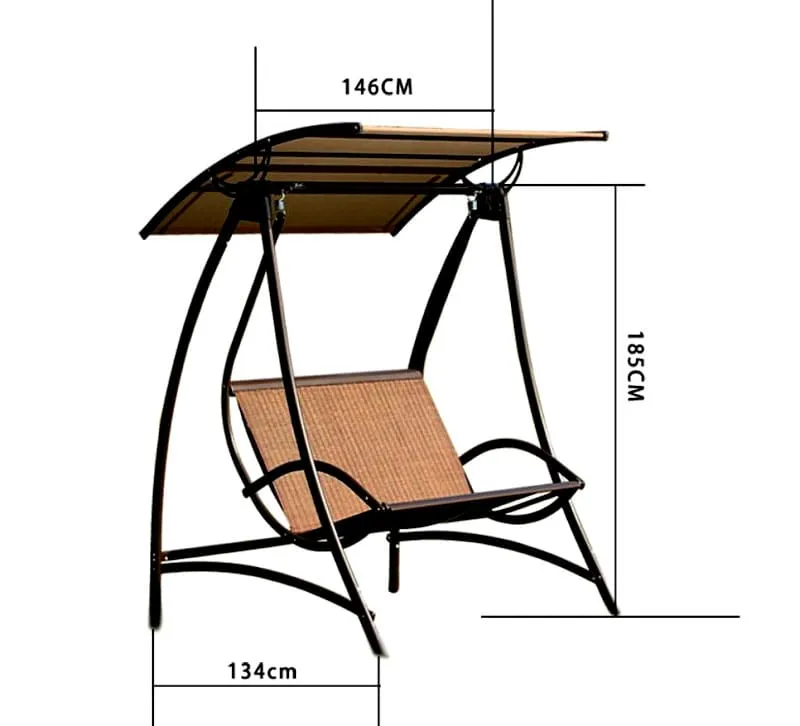

Обычные металлические качели и из профильных труб

Руководство поэтапной сборки:

По чертежу нужно из профильной трубы нарезать заготовки. Для этого потребуются длинные детали для стоек плюс 1 перекладина. Из трубы с меньшим сечением следует нарезать нужное количество перемычек.
После того как отрежете все заготовки, нужно приступить к сборке каркаса. Сначала надо сделать узел, где верхушка опор будет соединена с перекладиной. Если хотите, чтобы качели были разборными, то трубу необходимо просверлить, а потом – соединить болтами. Чтобы углы были прочными, стоит установить распорки. Можно зафиксировать их с помощью саморезов на металле.
Если же вы планируете смастерить неразборную конструкцию, то нужно будет изготовить ее из профильной трубы собственными руками при помощи сварочного аппарата. Швы в целях эстетичности следует зачистить болгаркой.
Сделанный каркас установите на том месте, где он будет находиться постоянно. А если планируете забетонировать опоры, то выкопайте для каждой стойки ямку. На низ лунки насыпьте пласт щебенки, толщина которой составляет 20 сантиметров. Опоры раздвиньте внутри ямки камнями, затем – наполните жидким бетоном.
На перекладине необходимо разметить зоны размещения мобильных узлов. Для анкеров в трубе следует просверлить дыры. Резьбовое соединение нужно в обязательном порядке закрепить при помощи вспомогательной контргайкой. Она не допустит ослабление крепления в период эксплуатации качелей.
Чтобы получить удовольствие от времяпровождения на качелях под дождем либо жаре, необходимо сделать крышу. Рамку сварите в виде прямоугольника из тоненькой трубы. Чтобы не накапливались осадки, нужно плоское укрытие зафиксировать под наклоном. Красивее будет смотреться полукруглая крыша. А из трубы согните дуги. Для этих целей применяют профиль не квадратной формы, а плоской. Подобная труба легче сгибается и проще прикрепляется к ней кровельный материал.
Отдельное сиденье либо в форме скамейки комфортнее в применении при наличии полукруглой спинки. Для создания боковых деталей каркаса выгните 2 дуги. Приварите к ним перемычки. Изготовленный каркас должен быть схож с формой ковша. Ко всем четырем углам системы приварите петли. Крепления зафиксируйте с помощью цепи.
После изготовления каркаса сиденья прикрепите цепи к отверстиям на перекладине. Отмерьте необходимую длину, отрежьте ненужные участки.
Свободные края цепей соедините с отверстиями, имеющимися на основе сиденья, выставьте его в соответствии с уровнем. Если получится перекос, необходимый участок следует удлинить либо укоротить, изменив количество звеньев.

Каркас необходимо обезжирить, покрыть защитной грунтовкой, а потом – покрасить. В виде кровельного покрытия идеально подходит цветной поликарбонат. Лист нужно прикрутить саморезами и уплотняющими шайбами.

Классификация качелей садовых своими руками из металла

Для строительства металлических конструкций используются различные материалы. Поэтому встречается так много дизайнерских решений. Об этом свидетельствуют многочисленные фото садовых качелей своими руками из металла, которые можно отыскать в интернете.
