Инструкция по ремонту газового котла navien (навьен): от его устройства до пошаговых действий своими руками

Шаг 4: Замена поврежденных деталей

Если во время осмотра насоса вы обнаружили поврежденные детали, их необходимо заменить, чтобы восстановить нормальную работу устройства. В этом разделе представлены основные шаги по замене поврежденных деталей насоса Навьен:

1. Отключите насос от источника питания и сливайте остаточную воду из системы.
2. С помощью инструментов, предоставленных в комплекте, аккуратно отсоедините поврежденные детали от насоса:

• Отключите шланги и трубопроводы, используя соответствующий ключ или отвертку.
• Ослабьте и снимите зажимы и фиксаторы, чтобы освободить доступ к поврежденным деталям.
• Аккуратно выньте поврежденные детали из насоса.

Подготовьте новые детали для установки:

• Убедитесь, что новые детали имеют совместимый размер и тип с поврежденными деталями, которые вы собираетесь заменить.
• При необходимости приобретите новые детали у официального дилера или поставщика.
• Проверьте новые детали на наличие повреждений или дефектов перед их установкой.

Установите новые детали в насос:

• Осмотрите отверстия и пазы в насосе, чтобы убедиться, что они чистые и не повреждены.
• Следуя инструкции к насосу и используя инструменты, установите новые детали в соответствующие отверстия и пазы:
• Плотно закрепите детали, используя зажимы, фиксаторы или болты в соответствии с рекомендациями производителя.
• Убедитесь, что детали установлены правильно и надежно закреплены, чтобы избежать утечек и проблем с функционированием насоса.

Проверьте исправность замененных деталей:

• Подключите насос к источнику питания и запустите его для проверки работы.
• Визуально и слушательно оцените работу замененных деталей:
• Убедитесь, что новые детали функционируют без шумов, вибраций или любых других необычных аномалий.
• Проверьте наличие утечек или проблем с подачей воды через насос.

Замена поврежденных деталей насоса Навьен является ответственной задачей, поэтому рекомендуется следовать инструкциям производителя и обращаться к квалифицированным специалистам в случае возникновения трудностей или сомнений.

Отключение насоса от источника питания

Процедура отключения насоса Навьен от источника питания предшествует началу его ремонта. Этот шаг необходим для предотвращения потенциальных повреждений оборудования и обеспечения безопасности во время работы.

Перед выполнением отключения следует убедиться, что насос полностью выключен и перестал функционировать. Для этого обычно используются основной выключатель и автоматический выключатель, где это применимо.

Шаги по отключению насоса от источника питания:

1. Внимательно прочитайте инструкцию насоса, чтобы узнать, какой тип источника питания используется и каковы требования к его отключению.
2. Убедитесь, что выключатель насоса в положении «Выключено».
3. Если насос подключен к электрической розетке, выньте его из нее.
4. Если насос подключен к электрической панели, выключите соответствующую линию или сходите до главного выключателя и отключите питание насоса.
5. Проверьте, что индикатор питания или световая индикация насоса показывает, что он отключен.
6. Убедитесь, что насос полностью отключен от источника питания, чтобы избежать случайного включения во время ремонта.

После отключения насоса от источника питания можно приступать к его ремонту или обслуживанию в соответствии с инструкцией производителя или с помощью специалиста в области ремонта насосов.

Демонтаж насоса: шаги и инструкция

Демонтаж насоса Навьен может показаться сложной задачей, но при соблюдении некоторых шагов и инструкций это можно сделать самостоятельно. Ниже представлены основные этапы и рекомендации по демонтажу насоса.

Первым шагом перед демонтажем насоса Навьен необходимо отключить электрическое питание

Это важно для безопасности и предотвращения возможности получения электрического удара во время работы.
Следующим шагом является выкручивание болтов, которые крепят насос к основанию или фундаменту. Обычно эту работу выполняют с помощью подходящего инструмента, такого как гаечный ключ или отвертка.
После того, как болты убраны, необходимо отсоединить электрические провода, которые подключены к насосу

Это обычно делается с помощью отсоединительных зажимов или винтовых соединений.
После отсоединения электрических проводов следует отсоединить всю остальную арматуру, которая может быть прикреплена к насосу. Это может включать в себя шланги, клапаны или другие компоненты, которые могут быть прикреплены к насосу.
Когда все соединения отсоединены, насос можно удалить с его места. Для этого обычно используется подходящий грузоподъемный механизм или просто физическая сила, если насос легкий.

Важно помнить, что демонтаж насоса Навьен требует осторожности и аккуратности. При необходимости лучше обратиться к профессионалам, особенно если у вас нет опыта в подобного рода работах. После демонтажа, можешь приступить к осмотру и ремонту насоса

Также не забудь сохранить все отсоединенные компоненты и провода в безопасном месте, чтобы аккуратно собрать насос после ремонта

После демонтажа, можешь приступить к осмотру и ремонту насоса. Также не забудь сохранить все отсоединенные компоненты и провода в безопасном месте, чтобы аккуратно собрать насос после ремонта.

Подробный гайд по ремонту насоса Навьен: последовательные действия

Если ваш насос Навьен перестал работать или работает некорректно, возможно, требуется ремонт. В данном гайде мы расскажем о всех последовательных действиях по ремонту насоса Навьен, чтобы вы могли легко выполнить ремонт своими руками.

Шаг 1: Подготовка

Прежде чем начать ремонт, убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся:

Инструменты	Материалы
Отвертки	Запасные детали
Гаечные ключи	Смазка
Трубки	Смазочное масло
Плоскогубцы	Уплотнительные кольца

Поскольку ремонт насоса Навьен может быть сложным процессом, рекомендуется также изучить инструкцию производителя и проконсультироваться со специалистами.

Шаг 2: Демонтаж

Перед тем, как начать демонтаж, убедитесь, что насос отключен от электрической сети и снят с водопровода. Далее приступайте к демонтажу следующих элементов:

• Снимите обшивку насоса.
• Отсоедините трубки и шланги.
• Отверните крышку насоса и снимите ротор.
• Снимите уплотнительное кольцо.

Важно помнить последовательность действий и осторожно обращаться с деталями насоса

Шаг 3: Замена деталей и обслуживание

Если вы обнаружили поврежденные или изношенные детали, замените их на новые. Для замены уплотнительного кольца и других деталей используйте инструменты и материалы, которые вы подготовили.

Также важно провести обслуживание насоса. Прочистите или замените фильтры, проверьте и очистите насос от загрязнений, смажьте двигатель и другие подвижные детали

Шаг 4: Сборка

После замены деталей и обслуживания насоса, проведите сборку в обратной последовательности:

• Установите уплотнительное кольцо.
• Наденьте ротор и закрепите крышку насоса.
• Присоедините трубки и шланги.
• Установите обшивку насоса.

Убедитесь, что все детали надежно закреплены и ничего не пропущено.

Шаг 5: Проверка и настройка

После сборки насоса Навьен произведите проверку работоспособности. Подключите насос к водопроводу и электрической сети и убедитесь, что он работает нормально.

При необходимости настройте давление и поток воды с помощью регулировочных винтов или клапанов, указанных в инструкции производителя.

И помните, что безопасность всегда на первом месте

При выполнении ремонта насоса Навьен соблюдайте все предосторожности и никогда не работайте с включенным насосом

Следуя этим подробным инструкциям, вы сможете легко отремонтировать ваш насос Навьен и продлить его срок службы.

Частые неисправности

Неисправности теплового оборудования Navien делятся на три основные вида:

• Падение давления в контуре отопления.
• Отказы системы розжига газовой горелки.
• Низкое давление в газовой сети.

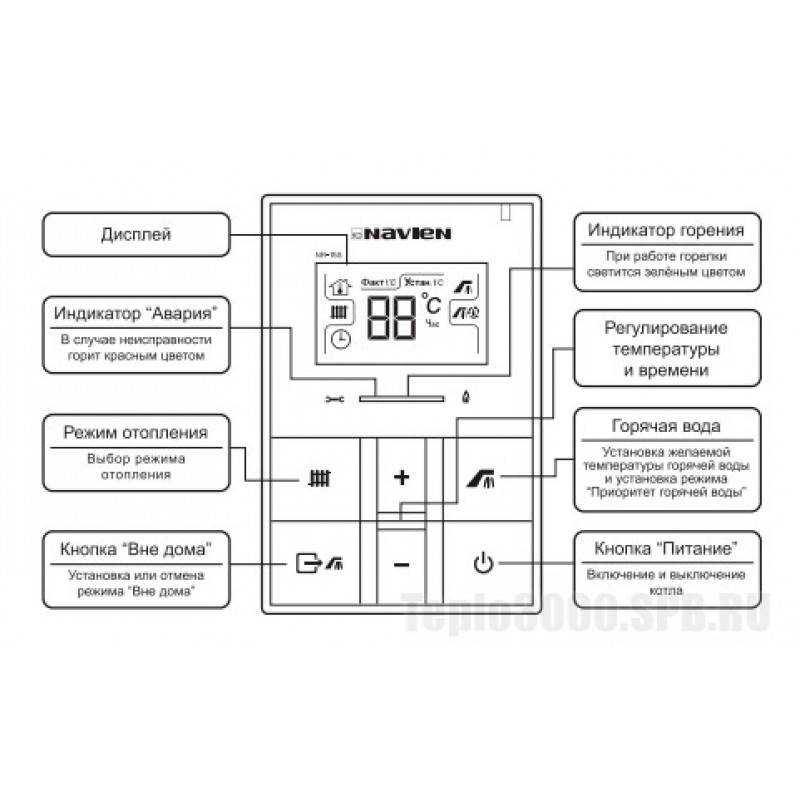

Информация об ошибке указывается на сервисном жидкокристаллическом дисплее в виде двузначного кода ошибки.

Перед началом самостоятельного устранения неисправности котла проверьте, не относится ли код ошибки к тем неисправностям, которые устраняются специалистами сервисного центра.

Наиболее часто встречаются следующие коды ошибки Навьен:

• 01 – перегрев контура теплоносителя.
• 02 – неисправность циркуляции теплоносителя.
• 03 –отсутствие сигнала датчика пламени или обрыв линии датчика.
• 04 – ложное срабатывание датчика пламени в грелке.
• 05 – обрыв линии датчика температуры.
• 06 – повышение температуры обратки до 120℃.
• 07 – нарушение линия датчика ГВС (горячего водоснабжения).
• 08 – короткое замыкание датчика ГВС.
• 09 – неисправность в работе вентилятора.
• 10 – неисправность системы дымохода.

На сервисном экране может появляться другие коды ошибок от 11 до 93.

Обычно неисправности требуют обращения авторизованный сервисный центр.

Шаг 2: Демонтаж насоса

Перед началом демонтажа насоса необходимо убедиться, что насос выключен и отключен от электрической сети.

Для демонтажа насоса необходимо выполнить следующие шаги:

1. Отверните гайку, крепящую насос к трубопроводу, с помощью ключа.
2. Отсоедините электрические провода от насоса, отсоединив соединители.
3. Снимите прокладку, находящуюся между насосом и трубопроводом.
4. Снимите насос с крепежных элементов, освободив его от места установки.
5. Осмотрите насос на наличие повреждений и износа. В случае обнаружения неисправностей, произведите их ремонт или замену.

После завершения демонтажа насоса можно приступать к его ремонту или замене неисправных деталей.

Конструкция насосов Navien

Работа циркуляционного насоса Navien для нагрева системы отопления

Работа циркуляционного насоса Navien при нагреве ГВС

Снятие насоса котла Navien Deluxe

Удаляем сливную пробку, соединённую с насосом и снимаем соединительный коннектор

Удаляем с насоса соединяющий зажим

Удаляем гайку с трубки-входа отопительной воды, подсоединённой к насосу

Снятие циркуляционного насоса котла Navien Prime

1) Вытащить пробку спускного отверстия, отсоединить контактные штекеры

2) Удалить соединительный зажим (как в предыдущем случае)

Циркуляционный насос газового котла Navien отвечает за циркуляцию теплоносителя в системе.

Если в котле Навьен неисправен насос, то котел не будет работать ни на отопление, ни на нагрев горячей воды.

Наиболее вероятно, что в случае выхода из строя циркуляционного насоса котла Navien котел выдаст ошибку, связанную с перегревом котла, отсутствием циркуляции теплоносителя в системе. Хотя, конечно же, неисправность котлового насоса является вероятной, но не единственной причиной перегрева котла Navien Ace, и точно определить причину ошибки газового котла Навьен по перегреву может только квалифицированный сервисный специалист непосредственно при диагностике котла.

Проверка исправности циркуляционного насоса газового котла Navien Ace,Deluxe,Atmo: Если циркуляционный насос котла Navien перестал вращаться, проверьте следующее: -Отсоедините заглушку циркуляционного насоса, поворачивая отвертку против часовой стрелки, и проверьте состояние ротора циркуляционного насоса, не заклинило ли насос(при определенных условиях возможно «прикипание» насоса)- при помощи плоской отвертки поверните принудительно ось.

Если есть подозрение, что у насоса Navien проблемы с электропитанием, необходимо проверить следующее: -Проверьте c помощью тестера, поступает ли на насос электропитание. поступает ли от контроллера напряжение 220В. -Проверьте на обрыв цепи катушку насоса. Измерьте сопротивление на клеммах змеевика. Значение сопротивления менее 0.3Ω считается нормой.

-Если электропитание на насос не поступает, замените контроллер (электронную плату котла).

Если в результате проверки Вы выяснили, что насос на Вашем котле Навьен Ace, Deluxe,Atmo не работает, то необходимо заменить насос.

ЗАМЕНА НАСОСА КОТЛА NAVIEN:

1) Удалите сливную пробку, соединенную с насосом, и снимите соединительный коннектор.

2) Удалите с насоса соединяющий зажим.

3) Удалите гайку с трубки-входа отопительной воды, присоединенной к циркуляционному насосу.

4) Снимите старый насос и установите новый.

Внимание! В газовых котлах марки Navien можно использовать только оригинальный, «родной» циркуляционный насос! Его артикул 30000469A NAPU9GLPCT36, NAPU9GLPCT16. Замена насоса котла Navien на котловой насос другого производителя невозможна

Также, насос для котла Навьен Navien Ace, Deluxe,Atmo 30000469A NAPU9GLPCT36, NAPU9GLPCT16 поставляется в РФ в и продается только в сборе.

Циркуляционный насос для котла Навьен Navien Ace, Deluxe,Atmo 30000469A NAPU9GLPCT36, NAPU9GLPCT16 Вы можете купить у нас:

Разбор насоса Навьен

Перед тем как приступить к разбору насоса Навьен, рекомендуется ознакомиться с инструкцией и предварительно отключить питание. Также необходимо подготовить необходимые инструменты.

Шаги по разбору насоса Навьен:

1. Освободите насос от соединительных трубок и других элементов.
2. Откройте крышку насоса, снимите прокладку и уберите шпильки или болты, которыми она крепится.
3. Снимите ротор и освободите насос от приводного вала.
4. Отверните гайку, которая удерживает корпус насоса и снимите его.
5. Осмотрите насосные крыльчатки на предмет повреждений или износа. При необходимости замените их.
6. Проверьте состояние статора и ротора. Если они имеют повреждения, замените их.
7. Осмотрите прокладки и уплотнения. Замените их, если они повреждены.
8. Проверьте состояние подшипников. Если они изношены, замените их.
9. Осмотрите и очистите фильтр насоса. Замените его, если он поврежден.
10. Разберите и очистите все элементы насоса внимательно.

После процедуры разбора насоса Навьен необходимо аккуратно собрать его, следуя обратной последовательности шагов разбора

При сборке обратите внимание на правильное крепление и замену всех необходимых элементов

Необходимые инструменты:
Инструмент
Описание

Отвертка
Используется для откручивания гаек и болтов.

Нож
Используется для снятия прокладок и уплотнений.

Ключ
Используется для откручивания гаек на приводном валу.

Щипцы
Используются для захвата и освобождения элементов насоса.

После завершения разборки и сборки насоса Навьен, следует провести проверку его работоспособности и герметичности.

Шаг 5: Сборка насоса

1. Возьмите все части насоса, которые вы разобрали на предыдущих шагах.

2. Проверьте, что все части чистые и исправные. Убедитесь, что нет повреждений или износа.

3. Постепенно собирайте насос, следуя обратной последовательности разборки. Вставьте каждую деталь на свое место.

4. Затяните все винты и гайки с помощью инструментов соответствующего размера. Убедитесь, что все соединения крепкие и надежные.

5. Проверьте зазоры между деталями. Они должны быть равномерными и находиться в пределах допустимых значений.

6. Установите все уплотнительные кольца на свои места.

7. Проверьте работу насоса перед его установкой. Подключите его к источнику питания и проверьте, что насос работает без шума и рывков.

Важно: Если вы заметили какие-либо проблемы или неисправности, разберите насос заново и найдите причину проблемы. Возможно, вам потребуется заменить детали или обратиться за помощью к специалисту

Следуя этим шагам, вы сможете правильно собрать насос Навьен и быть уверенными в его надежной работе.

Какие неполадки можно устранить самостоятельно?

Рассмотрим неисправности газовых котлов навьен и их устранение своими руками.

Причинами появления ошибки 01 являются засор в теплообменнике или уменьшение объема жидкости в системе, выход из строя циркуляционного насоса. Для решения этой проблемы рекомендуется выполнить такие действия:

• проверить насос и катушку на наличие короткого замыкания;
• спустить лишний воздух из отопительной системы при его наличии;
• проверить в насосе крыльчатку на присутствие повреждений.

Ошибка 02 обычно сопровождается следующими сбоями: из ГВС сперва вытекает теплая вода, а затем идет холодная, на пульте температура воды резко возрастает до максимума, а затем быстро падает. Отопление при этом работает нормально. Причиной такой неполадки могут быть:

• недостаток теплоносителя;
• завоздушенность системы;
• циркуляционный насос не может полноценно работать;
• не функционирует датчик протока;
• закрыт распределительный кран.

Устранить неполадки можно следующим образом:

• произвести регулировку давления;
• выгнать лишний воздух из системы;
• открыть распределительный кран.

Чаще всего причиной появления данной ошибки становятся воздушные пробки в системе ГВС. Вода, попадая в контур, нагревается до нужной температуры, но при попадании воздуха в теплообменник резко увеличивается до критических показателей, что становится причиной возникновения неисправности с кодом 02.

Если в результате неисправности, в газовом котле появляется ошибка 03, то это может свидетельствовать о засоренности датчика пламени или обрыве его проводки. Ситуацию можно исправить, если наладить провода или почистить датчик от налипшего налета. Хорошо оттирает грязь мелкозернистая наждачная бумага.

Ошибка 10 появляется обычно в следующих случаях:

• засорен дымоход;
• неправильно работает вентилятор или неверно подсоединен датчик давления;
• в трубу сильно задувает ветер.

Устранить проблемы можно следующим образом:

• проверить наличие тяги в дымоходе, при необходимости почистить трубу;
• посмотреть, правильно ли соединен вентилятор с датчиком давления.

Ошибка 11 возникает только в котлах, предназначенных для европейского рынка. В российских агрегатах эта ошибка не предусмотрена.

Случается, что в двухконтурном настенном газовом котле навьен появляются неисправности в виде странного шума и гула при включении горячей воды, а ошибки при этом не высвечиваются. Такая проблема обычно связана с засорением теплообменника осадком и известковым налетом, который образуется из-за низкокачественной воды. И хотя оба контура агрегата сделаны из сплава, который не склонен к нарастанию накипи, при длительном воздействии жесткой воды, осадок все-таки остается. Решением проблемы является полная замена теплообменника или его очистка.

Для того чтобы газовый котел навьен прослужил долгое время без сбоев, следует выполнять рекомендации по уходу, указанные в инструкции по эксплуатации. Желательно установить фильтры на трубы подачи воды, подключить стабилизатор напряжения, вовремя проводить профилактические мероприятия: чистить дымоход, следить за давлением газа и т.д.

Причины возникновения поломок

В основном к причинам поломок относят несколько факторов:

• нарушения правил монтажа и эксплуатации;
• несвоевременный уход и брак при производстве оборудования;
• климатические условия (сильные заморозки, грозы способствуют снижению давления газа и ухудшают работу котлов);
• плохое качество воды в теплообменнике;
• скачки напряжения, частое отключение электричества.

И если со скачками напряжения или качеством воды можно побороться, дополнительно установив ИБП (стабилизатор) или фильтрационные станции, то с нарушениями монтажа и производственными отклонениями справиться сложно. Чтобы не возникало причин платить за дорогостоящий ремонт, замену или возврат отопительного прибора, компания Навьен рекомендует приобретать котлы только в фирменных магазинах, предоставляющих сертификат качества, а также заказывать установку у профессионалов. При вскрытии упаковки устройства после доставки обязательно необходимо его исследовать на наличие нарушений в комплектации.

Navien GA напольный

Замена механического уплотнения: советы от экспертов

Механическое уплотнение играет важную роль в работе насоса Навьен. Оно предназначено для предотвращения утечек жидкости через вал насоса. Если у вас возникла необходимость заменить механическое уплотнение, следуйте этим полезным советам от наших экспертов.

1. Подготовьте необходимые инструменты

Перед началом замены механического уплотнения убедитесь, что у вас есть все необходимое оборудование. Вам понадобятся: отвертка, ключи, смазка, новое механическое уплотнение.

2. Отключите питание насоса

Перед тем, как приступить к замене механического уплотнения, убедитесь, что питание насоса отключено. Это предотвратит возможность получения травмы.

3. Снимите корпус насоса

С помощью отвертки или ключа снимите корпус насоса, чтобы получить доступ к механическому уплотнению.

4. Удалите старое механическое уплотнение

Аккуратно извлеките старое механическое уплотнение из его места. Убедитесь, что вы не повредили вал насоса в процессе.

5. Установите новое механическое уплотнение

Нанесите небольшое количество смазки на новое механическое уплотнение и аккуратно установите его на вал насоса. Убедитесь, что оно плотно прилегает.

6. Соберите насос обратно

Установите корпус насоса на место и заприте его с помощью отвертки или ключа. Убедитесь, что все детали насоса правильно соединены.

7. Проверьте работоспособность

Подключите питание насоса и проверьте его работоспособность. Убедитесь, что механическое уплотнение не вызывает утечек жидкости.

8. Регулярно обслуживайте насос

Для продления срока службы механического уплотнения и сохранения надежности работы насоса рекомендуется регулярно проводить его обслуживание и замену уплотнения в соответствии с рекомендациями производителя.

Следуя этим советам, вы сможете успешно заменить механическое уплотнение на насосе Навьен. Помните, что если у вас возникли трудности, всегда лучше обратиться к профессионалам для качественного ремонта и обслуживания.

Примеры поломок и их ликвидации

К несерьезной поломке котлов, которую можно устранить своими руками, можно отнести ошибку с кодом 01Е – перегрев устройства. Причин ее возникновения может быть несколько:

• засор и уменьшение протока в теплообменнике;
• выход из строя циркуляционного насоса.

Чтобы исправить поломку необходимо обследовать насос/крыльчатку на наличие повреждений и сопротивление его катушки на замыкание. Систему отопления и фильтры проверить на наличие воздуха. При этом завоздушенность системы может стать причиной ошибки 02Е, в результате которой из крана сначала течет горячая вода, затем она постепенно теплеет  и становится холодной. На пульте управления в этот самый момент наблюдаются резкие температурные скачки от максимума до минимальных отметок. Удалить воздушную пробку позволит регулировка давления в системе и стравливание воздуха через ниппель.

К примерам неисправностей котлов, которые никак не отображаются на дисплее панели управления, являются проявления шума, вибрации и гула в устройстве. В такой ситуации необходимо произвести ремонт теплообменника: демонтировать его и зачистить от скоплений пыли, накипи и прочих мелких частиц.

Что может сигнализировать о наличии загрязнений и неисправностей

Так как котлы Навьен являются полностью автоматизированными, первые сигналы о наличии отклонений в работе и поломок будут подавать датчики на панели управления. Это может проявляться в виде мигания, звуковых сигналов, а также в электронном коде.

Расшифровка кодов ошибок:

• 01Е – устройство перегрелось;
• 02Е – оборвана цепь датчика протока/низкий уровень теплоносителя;
• 03Е – отсутствует сигнал о пламени;
• 04Е – ложное сообщение о КЗ цепи датчика/о наличии пламени;
• 05Е – обрыв цепи в температурном датчике ОВ;
• 06Е – цепь датчика температуры находится в коротком замыкании;
• 07Е – повреждена цепь датчика температуры водоснабжения;
• 08Е – короткое замыкание цепи температурного датчика горячего водоснабжения;
• 09Е – нарушена работа вентиляционной системы;
• 10Е – нарушена система удаления дыма;
• 13Е – замкнут датчик протока ОВ;
• 15Е – неисправность электронной платы;
• 27Е – замкнут датчик давления воздуха (APS).

Датчики всегда передают сигналы к панели управления

Как правило, электронный показатель ошибок это лишь наружная часть айсберга и обозначает, что одна причина поломки могла вызвать другую неисправность. Поэтому ремонт котлов должен проводиться комплексно. В этом случае осуществление работ своими руками не является преимущественным, так как тщательную диагностику оборудования могут осуществить только квалифицированные специалисты или сервисные службы. Лишь после того, как анализ котла завершен, точная причина поломки выявлена и, при этом, она не относится к числу серьезных  угроз, можно самостоятельно заняться ее устранением.

Засорение насоса и требуемое обслуживание

Одной из основных причин шума от насоса в котле Навьен может быть засорение самого насоса. В процессе работы системы отопления, водяной насос может забиваться накопленными механическими примесями и илом. Это может привести к ухудшению эффективности работы насоса и возникновению шума.

Для устранения данной проблемы требуется проводить регулярное обслуживание насоса. Чтобы предотвратить его засорение, необходимо регулярно очищать фильтр и сливать накопившуюся жидкость из системы отопления.

Для очистки фильтра насоса Навьен следует выполнить следующие шаги:

Выключите котел и закройте поступление воды в систему отопления.
Откройте кран слива, чтобы удалить из системы жидкость

При этом, важно помнить, что жидкость может быть горячей, поэтому необходимо использовать перчатки и другие средства защиты.
Открутите крышку фильтра насоса и извлеките его. Осмотрите фильтр и удалите все механические примеси и ил

При необходимости, промойте фильтр в проточной воде.
Установите фильтр обратно на насос и закрепите его крышкой.
Закройте кран слива и включите поступление воды в систему отопления.

После проведения обслуживания насоса необходимо проверить его работу. Убедитесь, что насос функционирует без шумов и грохота. Если шум продолжается, необходимо обратиться к специалисту к обслуживанию и ремонту котлов Навьен для диагностики проблемы и ее устранения.

Чистка котла

Как произвести чистку котлов Навьен 13К от загрязнения теплообменника своими руками:

Устройство котла 13К

• отключить электричество, перекрыть газ и воду, а также краны подачи отопления;
• крестовой отверткой снять лицевую крышку – открутить 2 винта в нижней части котла и 2 защелки сверху;
• при помощи предохранительного клапана сбросить давление в устройстве;
• слить воду с котла, открутив против часов стрелки до половины оборота сливную пробку и водяной фильтр, предварительно вытянув над ним металлическую скобу;
• под бак поставить емкость и подождать около 30 минут пока вся вода стечет;
• открутить газоподводящую трубу, идущую к горелке;
• открутить электрод с трансформатором;
• отсоединить провод заземления (в нижнем левом углу теплообменника);
• демонтировать вентилятор, расположенный под горелкой, чтобы он не мешал проводить ремонт;
• отсоединить 2 контура подачи воды, расположенные сбоку в верхней части теплообменника, снять с них фиксирующие хомуты;
• открутить винты с задней стенки (2 внизу и 2 вверху) горелки, снять ее с дымохода;
• положить на ровную поверхность, в отверстия от системных труб залить раствор лимонной кислоты в пропорции 3 ст. ложки на 0.5 литра кипятка, с помощью воронки залить жидкость внутрь теплообменника, оставить на сутки;
• установить камеру с очищенной горелкой и теплообменником на место;
• в обратном порядке подсоединить остальные комплектующие детали.

Подробности чистки котла можно посмотреть на видео ниже.

Подробная инструкция по ремонту насоса Навьен

1. Перед началом выполнения работ необходимо отключить насос от электропитания.
2. Следующим шагом является определение неисправности насоса. Убедитесь, что вода не прокапывает сальники, нет утечек и иных видимых повреждений.
3. Далее следует разобрать насос. Откройте корпус и аккуратно извлеките ротор. Осмотрите его на предмет повреждений, засоров или износа.
4. Затем нужно проверить состояние прокладок и сальников. При необходимости замените их новыми.
5. Приступайте к очистке насоса. Используйте мягкую щетку и воду для удаления грязи и отложений с ротора, сальников и других деталей.
6. После очистки следует произвести смазку ротора. Используйте рекомендуемую производителем смазку и равномерно распределите ее по поверхности ротора.
7. Соберите насос обратно, убедившись, что все детали на своих местах и надежно закреплены.
8. После сборки проверьте работоспособность насоса. Подключите его к электропитанию и убедитесь, что он нормально функционирует.
9. В случае неисправности после ремонта, проверьте все этапы работы, может быть, вы что-то упустили или допустили ошибку.

Если вы следуете данной подробной инструкции, вы без проблем сможете отремонтировать насос Навьен самостоятельно

Обратите внимание, что в случае серьезных повреждений или неопытности, ремонт лучше доверить профессионалам

Вибрация насоса: какие факторы могут вызвать шум

Вот некоторые из главных причин вибрации насоса и возникновения шума:

1. Неправильная установка. Неправильно установленный насос может быть причиной его вибрации и шума. Например, неправильное выравнивание, отсутствие амортизационных подушек или неправильная фиксация могут создавать дополнительную вибрацию и шум.
2. Повреждения насоса. Повреждения или износ деталей насоса могут привести к его неправильной работе и вибрации. Это может включать износ ротора, шкива или подшипников. В таких случаях необходимо заменить поврежденные детали насоса для устранения шума и вибрации.
3. Засорение системы. Наличие песка, грязи или других посторонних частиц в системе может привести к засорению насоса и его неправильной работе. В результате этого, насос начинает вибрировать и издавать звуки.
4. Неисправный ротор. Перегрев или низкое качество материала ротора могут привести к его деформации или поломке, что вызывает вибрацию и шум насоса.

Для устранения шума от насоса и предотвращения его вибрации необходимо регулярно проводить техническое обслуживание и проверку насоса. При обнаружении неполадок или повреждений следует немедленно принять меры по их устранению. Также рекомендуется следить за состоянием и чистотой системы, избегать засорения, а также правильно устанавливать и закреплять насос в соответствии с рекомендациями производителя.
