Виды предохранительных клапанов
В системе отопления предохранительный клапан выполняет защитную функцию с целью не допустить высокого давления
Особенно это важно для котлов парового типа
Давление поднимается чаще всего вследствие таких причин:
- отказ автоматических систем регулировки давления;
- резкое повышение температуры окружающей среды и появление пара.
Предохранительные изделия в основном бывают двух видов:
В рычажно-грузовых конструкциях действию давления на золотник противодействует груз, его сила передается посредством рычага на шток. Он перемещается по длине рычага, и можно таким способом регулировать силу давления золотника к седлу. Далее он открывается, когда рабочая среда начинает давить на нижнюю часть золотника с усилием больше, чем сила рычажного натиска и вода уходит через патрубок.
А пружинные предохранительные агрегаты работают с помощью электромагнитного привода. На шток золотника оказывает давление пружина, и регулировка происходит путем смены степени сжатия пружины.
Небольшие системы отопления лучше всего сочетаются с пружинными изделиями, их преимущества в этом случае такие:
- компактность;
- настройка способна меняться лишь при использовании инструментария;
- шток золотника может иметь разное положение;
- возможность комбинации с другими изделиями.
По принципу работы предохранительные клапаны разделяются на такие:
- приборы прямого действия;
- непрямого;
- двухпозиционного.
Предохранительный клапан прямого действия может открываться только под давлением рабочей среды, непрямого – под влиянием источника давления.
А по типу подъема запора устройства бывают:
- малоподъемными;
- среднеподъемными;
- полноподъемными.
Последовательность действий для снятия трехходового клапана.
защелки крышки
Самое главное неудобство это то, что клапан «спрятан», он находится в нижнем углу у задней стенки корпуса, за другими деталями. Поэтому некоторые из них нужно снять, а затем собрать обратно, ничего не перепутав.
крышка снята
А чтобы не забыть, откуда какая деталь, можно снимать процесс разборки на видео или делать письменные заметки, чтобы при необходимости пересмотреть и уточнить все нюансы, а их немало.
Отключаем полностью котел, перекрываем краны и сливаем жидкость. Снизу котла полностью выкручиваем черную пробку . Иначе потом мы не сможем снять насос.
заглушка на нижней панели
Нужно снять фильтр, отстегнув фиксирующую шпонку и потянув его вниз. И отсюда стекают остатки воды.
скобка/шпонка
фильтр
Если этого не сделать, то после отсоединения насоса вода потечет в корпус.
вода в корпусе
Откручиваем самую крайнюю трубу отопления . Она как раз и крепится к отверстию трехходового клапана.
труба
отверстие клапана
Снимаем насос. Сначала отключаем провода.
провод
На нижней части корпуса снаружи откручиваем 4 винтика.
винтики
Откручиваем гайку на месте крепления патрубка к насосу.
гайка
Самое главное не потерять резиновые прокладки, одна из которых выпадает из гайки.
резинки
Дальше нужно вытянуть металлическую пластинку на месте крепления второго выхода.
скобка
Она заходит, как скоба в специальные отверстия, и служит прижимным хомутом. Теперь свободно можно вытащить насос.
Открываем трехходовой клапан. Для этого откручиваем болтики снизу корпуса, где нижняя часть клапана выведена наружу.
болтики
Затем освобождаем его от хомутов. С помощью отвертки каждый из них нужно просто потянуть на себя.

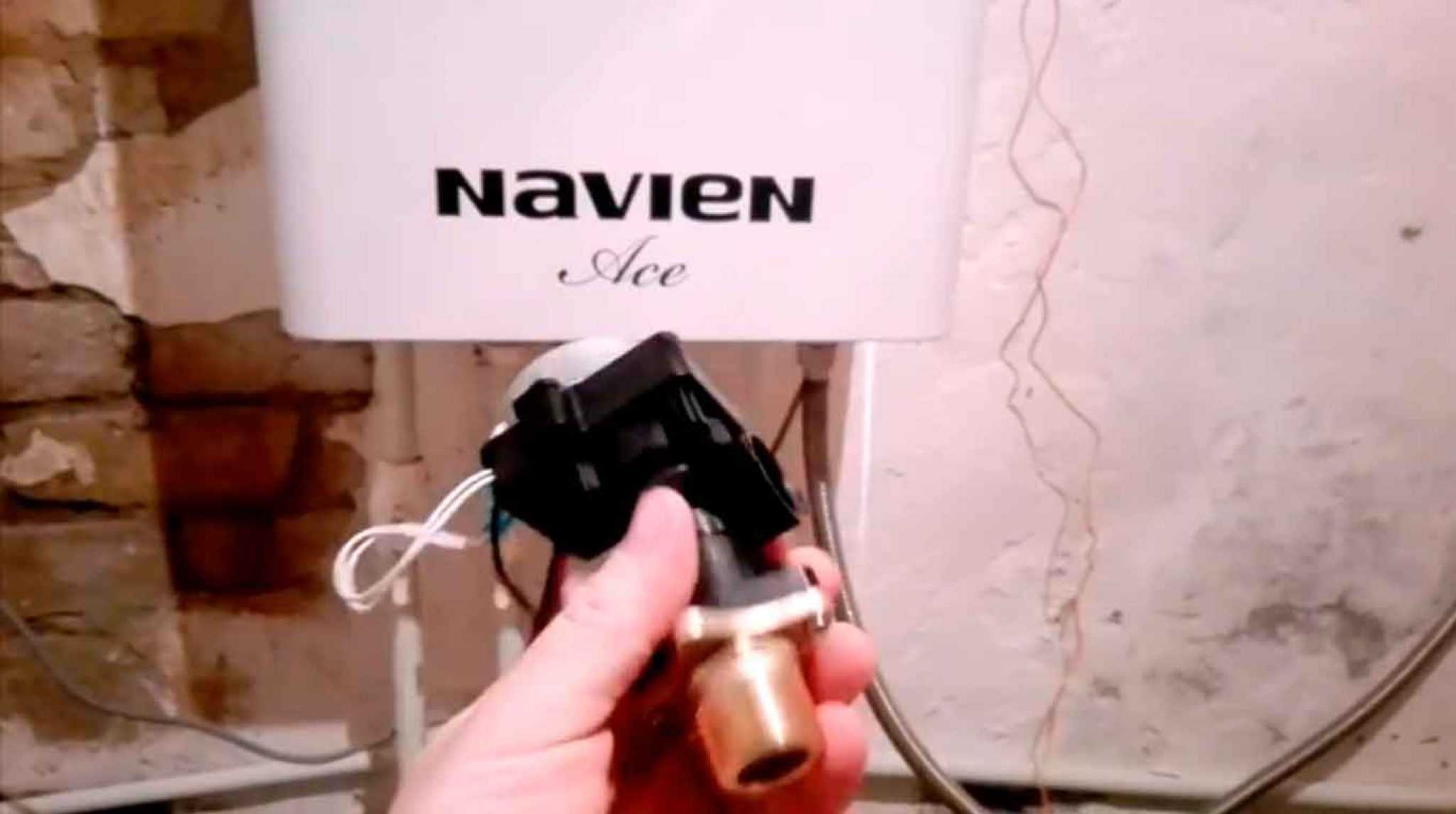

Дальше слегка раскачивая сам клапан, немного приподнимаем вверх, и он вынимается. Открученная пластина с соском осталась в отверстии корпуса. Ее тоже вынимаем.
клапан без соска
Осталось отсоединить разъем провода, просто надавив на фиксирующую пластинку. Вот и всё ‒ старый клапан полностью извлечен.
Рекомендации по монтажу
Хотя процесс установки агрегата в систему обогрева может показаться простым, есть несколько нюансов, о которых стоит знать. Перед началом работ по установке следует внимательно изучить инструкцию, что позволит избежать большого количества проблем. В первую очередь это касается правильного расположения прибора. На его корпусе находятся стрелки, указывающие направление движения теплоносителя. Устанавливать устройство необходимо в соответствии с этими указаниями
Также нельзя монтировать прибор термоголовкой или приводом вниз. Перед тем как приступить к установке, нужно перекрыть подачу теплоносителя и проверить трубопровод на наличие остатков воды. Не менее важным пунктом является и выбор места монтажа, ведь к устройству необходимо обеспечить свободный доступ.
Существует несколько схем монтажа, а их выбор зависит от способа присоединения системы отопления. Если условия функционирования теплогенератора допускают перегрев обратки, то появления избыточного давления не избежать. В такой ситуации необходимо установить перемычку, которая будет дросселировать чрезмерный напор теплоносителя. Она монтируется параллельно клапану.
Если прибор подсоединяется непосредственно к теплогенератору, то предстоит врезать балансировочный клапан. Именно такая схема подключения трехходового крана в системе отопления чаще всего используется в автономных системах обогрева. Следует помнить, что она не может гарантировать отсутствия циркуляции теплонесущей жидкости через источник. Для решения поставленной задачи к его контуру стоит подсоединить циркуляционный насос и гидравлический разграничитель.
Если температура теплогенератора выше, чем требуется потребителю, в систему монтируется разделительный клапан. В результате достигается постоянный расход теплоносителя в контурах котла и потребителя, но в последний не поступает перегретый теплоноситель. Для работы такой схемы потребуется насосная установка.
Таким образом, можно дать несколько рекомендаций по монтажу:
- Во время установки любого клапана перед изделием и после него должны быть вмонтированы манометры.
- Чтобы в прибор не попали различные примеси, перед ним нужно поставить фильтр.
- Корпус клапана не должен подвергаться никаким нагрузкам.
- Чтобы улучшить процесс регулирования, перед изделием можно установить дросселирующее приспособление.
Использование прибора позволяет рационально расходовать теплоноситель, обеспечив тем самым экономию энергоносителя. Кроме этого, изделие способно повысить безопасность эксплуатации теплогенератора. Но перед приобретением клапана следует убедиться в целесообразности его установки.
Устройство клапана
Данные механизмы обязаны отвечать требованиям российского ГОСТа No 32028. Основной конструкционный узел — седло. Это сквозное отверстие, расположенное в средней части корпуса, сквозь которое перемещается рабочая среда и в аналогичном направлении движется закрывающее устройство.
Исходя из конструкционных спецификаций конкретно используемой модификации, затвор способен быть выполненным в форме поршня или в дисковой конфигурации.
Принцип работы
- При повороте ручки в состояние «розжиг» пользователь открывает электроклапан, пропуская газообразное топливо к пилотной горелке-запальнику.
- Нажимают кнопку пьезорзжига, делающего искру, зажигающей фитиль.
- Удерживают главную ручку — 30 сек, тем самым позволяя термопаре нагреться от огня запального устройства. Термобаллон производит напряжение (ЭДС) 20-50 мВ, которое удерживает электромагнит в раскрытом положении, после чего ручку отпускают.
- Выставляют основную ручку в необходимую позицию, таким образом, обеспечивая газоподачу на главное горелочное устройство. Газовоздушная смесь возгорается и начинает нагревать теплоноситель системы отопления, через внутренние поверхности нагрева котла.
- После того, как вода достигнет определенной температуры, срабатывает капиллярный датчик, реле закрывает другой клапан — термостатический.
- Подвод топлива к горелке прекращается, до тех пор, пока термодатчик датчик не выявит низкую температуру, и тарелка вновь не откроет движение топливу.
- Все это время запальник будет гореть в дежурном варианте.
Основания для аварийной остановки горелки котла Протерм:
- Тухнет горелочное устройство и фитилек, греющий термопару. Генерирование напряжения прерывается, электромагнитный вентиль захлопывает доступ топлива.
- В случае, если внезапно исчезла тяга в газоходе, расположенный в таком канале датчик, перегревается и прерывает питающую цепь электромагнита. Конечный результат — блокировка топлива.
- В котлах, оснащенных приборами перегрева, электрическая цепь разрывается после достижения водой температуры 90-95 С.
- Когда газовая автоматика сработала на аварийное отключение, повторный запуск котла блокируется на 1 минуту, раньше этого срока подача топлива не возобновится.
Снятие трехходового клапана
Шаг 1. Перед началом работы убедитесь, что котел выключен и остыл
Это важно для вашей безопасности
Шаг 2. Найдите трехходовой клапан на вашем котле. Обычно он находится на передней или боковой стороне котла. Он выглядит как металлический механизм с трубками и рычагами.
Шаг 3. Отсоедините электрические соединения от клапана. Для этого аккуратно отсоедините провода, не забывая пометить их для последующей сборки.
Шаг 4. Отверните гаечные и болтовые соединения, которые фиксируют трехходовой клапан к котлу. Используйте подходящий инструмент, чтобы аккуратно открутить соединения и не повредить клапан или котел.
Шаг 5. После того, как все соединения будут откручены, аккуратно снимите трехходовой клапан с котла
Обратите внимание на его положение и ориентацию, чтобы знать, как его правильно установить обратно
Шаг 6. Не забудьте проверить состояние трехходового клапана. Осмотрите его на наличие износа, повреждений или других проблем.
Шаг 7. Если трехходовой клапан имеет какие-либо повреждения или проблемы, он, вероятно, требует замены или ремонта. Решите, что лучше сделать в данной ситуации.
Шаг 8. Если трехходовой клапан в хорошем состоянии, вы можете продолжить сборку. Установите трехходовой клапан на место, соблюдая все инструкции по установке и ориентации.
Шаг 9. Закрепите трехходовой клапан гаечными и болтовыми соединениями, которые вы откручивали на Шаге 4. Убедитесь, что они тщательно затянуты, но не слишком сильно, чтобы избежать повреждения.
Шаг 10. Подключите электрические соединения обратно к трехходовому клапану. Соедините провода в соответствии с пометками, которые вы сделали на Шаге 3.
Шаг 11. После того, как трехходовой клапан снова подключен, убедитесь, что все соединения крепкие и надежные. Проведите тестирование системы, чтобы убедиться, что клапан функционирует правильно и нет утечек.
Помните, что это рекомендации, и если у вас возникнут сложности или сомнения, лучше обратиться к профессионалу. Неправильный ремонт может привести к дополнительным проблемам или даже опасности.
замена и ремонт трехходового клапана на котле navien ace atmo .
| Демонтаж, замена и ремонт трехходового клапана на котле NAVIEN ACE Atmo |
|
Нажми для просмотра |
Видеоинстр укция по демонтажу, замене и ремонту котлов NAVIEN ACE Atmo … |
| Тэги: |
| Navien — трехходовой клапан |
|
Нажми для просмотра |
Котломасте р Котел Navien страдает проблемой трехходово го клапана. И как не странно, внешне клапан… |
| Тэги: |
| Клапан трехходовой Navien цена ремонта или замены! |
|
Нажми для просмотра |
Как реанимиров ать или продлить жизнь трехходово му клапану котла Navien. |
| Тэги: |
| Трехходовой клапан Navien ремонт |
|
Нажми для просмотра |
Котломасте р Трёхходово й клапан Navien, Celtiс — Arleria, Daewoo. Подробный обзор, варианты ремонта и возможные … |
| Тэги: |
| Трёхходовой клапан Navien, Celtiс — Arleria, Daewoo. Подробный обзор. |
|
Нажми для просмотра |
Мой канал подписывай тесь будет интересно. |
| Тэги: |
| замена 3х-ходового клапана на котле Navien (Навьен) |
|
Нажми для просмотра |
Видеоинстр укция по демонтажу, замене и ремонту котлов NAVIEN ACE Turbo … |
| Тэги: |
| Ремонт трехходового клапана ARDERIA и частично NAVIEN |
|
Нажми для просмотра |
Забарахлил газовый котёл Navien Ace 24K. Раздаются громкие щелчки, шум турбины, снизился напор горячей воды и… |
| Тэги: |
| Демонтаж, замена и ремонт трехходового клапана на котле NAVIEN ACE Turbo |
|
Нажми для просмотра |
замена трехходово го. |
| Тэги: |
| 1/2 Проблема с котлом Navien Ace 24 K. Звук шум стук скрежет. Проблема решена. |
|
Нажми для просмотра |
Трехходово й клапан неисправно сти Arderia Celtic Трехходово й клапан … |
| Тэги: |
| Ремонт Газовый котел Navien Ace Atmo ACE — 13 |
|
Нажми для просмотра |
Navien ремонт трехходово го клапана котла |
| Тэги: |
| Трехходовой клапан неисправности Arderia Celtic |
|
Нажми для просмотра |
Котел Navien Ace 13K Разборка котла и очистка теплообмен ника Это видео не является побуждение м к действию… |
| Тэги: |
| Navien ремонт трехходового клапана котла |
|
Нажми для просмотра |
Что делать, если батареи греются, а горячая вода — нет. Разбираем самую типичную неисправно сть настенных.. . |
| Тэги: |
| Разборка котла и очистка теплообменника Navien Ace 13K |
|
Нажми для просмотра |
Мой видео отзыв и обзор газовый котел NAVIEN! |
| Тэги: |
| Самая частая неисправность двухконтурных газовых котлов |
|
Нажми для просмотра |
Первый пуск котла это процесс … |
| Тэги: |
| Газовый Двухконтурный Котел NAVIEN 24 Обзор и Отзыв! |
|
Нажми для просмотра |
Куда установить смесительн ый клапан, а куда распредели тельный. Оказываетс я можно, и на прямую, и на… |
| Тэги: |
| Первый пуск котла |
|
Нажми для просмотра |
Не греется вода в газовом котле. Ремонт газового котла. |
| Тэги: |
| Трехходовой клапан. Устанавливаем правильно. |
|
Нажми для просмотра |
ЧТОБЫ НЕ ПЛАТИТЬ ЗА ТО,ЧТО ЛЕГКО СДЕЛАТЬ САМОМУ!!! Промывка котла от накипи своими руками В этом видео … |
| Тэги: |
| Почему не бежит горячая вода из газового, битермального котла. |
|
Нажми для просмотра |
Видеоинстр укция по демонтажу, замене и ремонту котлов NAVIEN NCN https://www.navien. https://shop.navien.. |
| Тэги: |
| Промывка теплообменника. Газовой колонки. Лимонной кислотой |
|
Нажми для просмотра |
Как можно отремонтир овать трехходово й клапан ( отопление работает, включаем приоритет ГВС, не реагируе… |
| Тэги: |
| Демонтаж трехходового клапана |
|
Нажми для просмотра |
Видеоинстр укция по демонтажу, замене и ремонту котлов NAVIEN ACE Atmo … |
| Тэги: |
| Трехходовой клапан Navien Ace Ремонт |
|
Нажми для просмотра |
Обзор газового двухконтур ного котла NAVIEN ACE на 310 м2 по прошествии 8 лет. Сколько было поломок, каких и… |
| Тэги: |
| Демонтаж, замена и ремонт гидроузла на котле NAVIEN ACE Atmo |
|
Нажми для просмотра |
Видеоинстр укция по демонтажу, замене и ремонту котлов NAVIEN ACE Atmo … |
| Тэги: |
| 8 лет спустя. Стоит ли брать? Котёл NAVIEN ACE. buderus vaillant реакция. че по чем |
|
Нажми для просмотра |
Видеоинстр укция по демонтажу, замене и ремонту котлов NAVIEN ACE Atmo … |
| Тэги: |
| Демонтаж, замена и ремонт вторичного теплообменника на котле NAVIEN ACE Atmo |
|
Нажми для просмотра |
Видеоинстр укция по демонтажу, замене и ремонту котлов NAVIEN ACE Atmo … |
| Тэги: |
| Демонтаж, замена и ремонт монометра на котле NAVIEN ACE Atmo» rel=»spf-prefetch |
|
Нажми для просмотра |
Описание отсутсвует |
| Тэги: |
| Демонтаж, замена и ремонт насоса на котле NAVIEN ACE Atmo» rel=»spf-prefetch |
|
Нажми для просмотра |
Описание отсутсвует |
| Тэги: |
| Клапан трехходовой газового котла NAVIEN разбираем» rel=»spf-prefetch |
Для чего нужен датчик протока воды в котле
Таким образом, датчик протока воды позволяет определять момент использования горячей воды и автоматически переключать котел на обогрев воды. Это позволяет достичь экономии энергии и обеспечить эффективное использование тепловых ресурсов.
Кроме того, датчик протока воды может использоваться для контроля и диагностики работы системы отопления и ГВС. Он помогает установить наличие или отсутствие потока воды, определить возможные утечки, блокировки или поломки в системе. Такие данные могут быть полезны для оперативного вмешательства и предотвращения возможных аварийных ситуаций.
В целом, датчик протока воды является важным элементом системы газового котла, который обеспечивает комфортное использование горячей воды и способствует эффективной работе всей системы отопления и ГВС.
Проблемы с котлом Navien Deluxe, Ace, Atmo, не отображается код ошибки: 3 комментария
Ошибка 10 котла Navien Deluxe – оказывается все проще пареной репы.Все вышеперечисленные провалы проверки результата не дали.Выскакивает ошибка после включения ГВС-10.Пришлось промывать вентилятор(внутри) бензином,Продул и все!
Добро пожаловать. В этой статье приведены решения этой ошибки http://teploffff.ru/?p=853#b9
Как его можно удалить? И не повредится ли сам бойлер?
Если настенный газовый котел не работает с отоплением или горячей водой, велика вероятность, что вышел из строя трехходовой клапан. Любой ремонт газовых приборов должен выполняться специализированной лицензированной компанией. Не ремонтируйте газовый котел самостоятельно. Если трехходовой клапан вышел из строя, рекомендуется вызвать специалистов для его замены. С другой стороны, старый трехходовой клапан можно отремонтировать самостоятельно и сохранить как запасной.

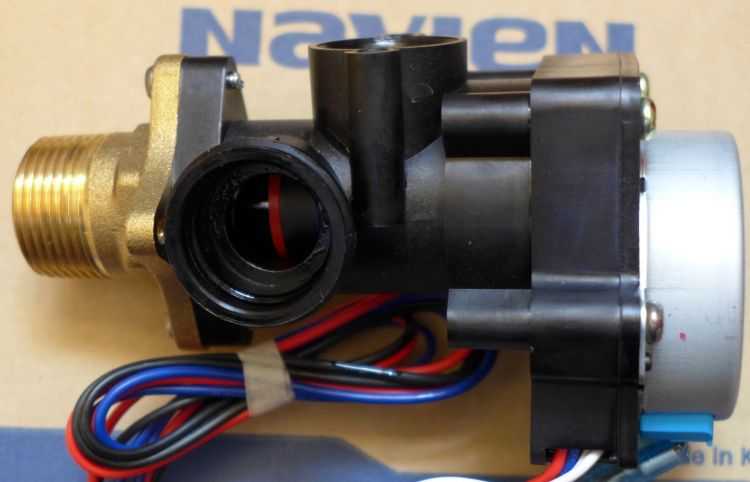

Трехходовой клапан используется для изменения направления потока воды. Когда кран горячей воды открыт, нагретая вода поступает через него в смеситель. Когда кран закрыт, вода направляется через теплообменник в систему отопления.

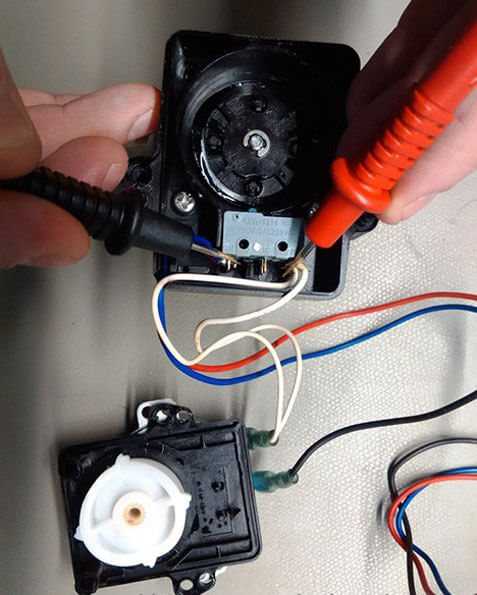

В этой статье на примере неисправного трехходового клапана газового котла Navien мы опишем возможные неисправности трехходового клапана и способы проверки для последующего ремонта. Кран стоит от 3 000 до 5 000 рублей в зависимости от региона, а запчасти для ремонта в несколько десятков раз дешевле (кроме двигателя). У читателей есть возможность не только узнать об устройстве этой детали, но и попробовать свои силы в ее ремонте. В конце концов, кроме крестовой отвертки, тестера и паяльника, ничего не нужно. Самое главное – быть внимательным, аккуратным и соблюдать меры электробезопасности, так как мотор трехходового клапана работает от сети переменного тока 220 В.
Особенности котлов Navien
Есть еще несколько причин, по которым в России уже куплено более миллиона настенных котлов этой марки. Продукт прекрасно адаптирован к российским реалиям: он обладает высокой устойчивостью при низких температурах и других агрессивных средах. Он защищен от перепадов напряжения в сети. Котлы можно соединять в каскадную цепочку. Элегантная форма, дизайн впишутся в любой российский интерьер. На котлы предоставляется гарантия 36 месяцев. Производитель наладил поставку запасных частей в сервисные центры Российской Федерации, чтобы исключить поломки. Котлы «Navien» отличаются высокой надежностью, непоправимо сломать котел очень сложно. В котлы встроена интеллектуальная система определения проблем, по номеру неисправности можно определить, что именно сломалось в котле.
Для облегчения коммуникации между котлом и пользователем или техником по обслуживанию были разработаны уникальные коды неисправностей для обозначения неисправностей в газовых котлах Navien. Система может самостоятельно определить восемнадцать неисправностей. Впечатляющее разнообразие позволяет точно определить проблему. Однако пользователи продукта увидят лишь малую часть возможных сообщений от системы связи котла. Расшифровка основных неисправностей в системах отопления:
- «02» – Остановка циркуляции теплоносителя
- «03» – Проблема с зажиганием
- «16» – Перегрев теплообменника
Эти неисправности являются наиболее распространенными причинами: плохое качество воды в централизованном водоснабжении, небрежность пользователей бойлера, высокое напряжение в сети. Но это не конец света, все проблемы можно решить.
Другие неисправности котла Navien:
- «01» – Перегрев котла
- «05» – Неисправный датчик температуры
- «06» – Короткое замыкание датчика температуры
- «08» – Короткое замыкание датчика воды
- «09» – Отказ турбины
- «10» – Засорение дымохода
- «13» – Неисправность датчика расхода
- «15» – Превышение максимально допустимого напряжения
- «27» – Отказ датчика APS
Полезные советы и выводы
- Наблюдайте за температурой воды, которая поступает из горячего крана. Если она не соответствует желаемой или сильно колеблется, возможно, трехходовой клапан нуждается в обслуживании или замене.
- Регулярно проверяйте работоспособность трехходового клапана, особенно если вы замечаете изменение теплового режима горячей воды.
- Обращайтесь к профессионалам для установки или ремонта трехходового клапана, чтобы убедиться в правильной работе системы горячего водоснабжения.
В итоге, трехходовой клапан Навьен играет важную роль в системе горячего водоснабжения, обеспечивая подачу подогретой воды в нужные точки использования. Понимание принципа работы этого клапана позволяет более эффективно обслуживать и контролировать систему горячего водоснабжения, предотвращая возможные неисправности и обеспечивая комфортное использование горячей воды в доме.
Для чего нужен датчик протока воды в котле
Таким образом, датчик протока воды позволяет определять момент использования горячей воды и автоматически переключать котел на обогрев воды. Это позволяет достичь экономии энергии и обеспечить эффективное использование тепловых ресурсов.
Кроме того, датчик протока воды может использоваться для контроля и диагностики работы системы отопления и ГВС. Он помогает установить наличие или отсутствие потока воды, определить возможные утечки, блокировки или поломки в системе. Такие данные могут быть полезны для оперативного вмешательства и предотвращения возможных аварийных ситуаций.
В целом, датчик протока воды является важным элементом системы газового котла, который обеспечивает комфортное использование горячей воды и способствует эффективной работе всей системы отопления и ГВС.
Чем опасен воздух в топливной системе дизеля
Попадание воздуха в топливную систему дизеля является опасным явлением. Оно влияет на работу двигателя и вызывает сразу несколько негативных последствий. Единственным симптомом появления воздуха в системе является нестабильная работа двигателя при холостом ходе, которая проявляется в периодическом пропадании оборотов. Однако, это влияние оказывает негативный эффект на мощность двигателя при повышении нагрузки. Мощность снижается, а работа двигателя становится неравномерной и неустойчивой. Кроме того, при попадании воздуха в топливную систему могут возникать проблемы с выхлопом. Из выхлопной трубы может начать выходить чёрный дым, указывающий на некачественное сгорание топлива. Для предотвращения подобных проблем необходимо регулярно проводить осмотр системы и устранять возможные утечки
Также стоит обратить внимание на качество топлива. Система должна быть герметичной, чтобы исключить возможность попадания воздуха
В случае обнаружения каких-либо неисправностей, необходимо обратиться к сервисному центру для профессионального ремонта.
Как удалить воздух из системы охлаждения гранты
Еще один способ избавиться от воздуха в системе охлаждения автомобиля Гранта — использовать отвертку или шариковый ключ для слегка открытия пробки охлаждающей жидкости. При этом следует быть осторожным, чтобы не получить ожоги кипящим тосолом. Подождите некоторое время, чтобы воздух имел возможность выйти из системы, а потом закройте пробку. При этом не забудьте подтянуть ее так, чтобы она была плотно закрыта и не было утечек. Некоторые автомобили могут иметь специальную воздухораспределительную бачок с краном, который можно открыть, чтобы отпустить накопившийся воздух. Однако перед этим следует остудить двигатель, чтобы не получить серьезных ожогов. Удалив воздух из системы охлаждения, вы обеспечите правильную работу автомобиля и сохраните его в исправном состоянии.
Какой нужен стабилизатор для газового котла 24 квт
Для безопасной и эффективной работы газового котла мощностью 24 кВт необходимо подключить стабилизатор напряжения. Этот устройство способно регулировать и поддерживать стабильное напряжение в электрической сети, что позволяет предотвратить возможные повреждения и перегрузки.
Рекомендуется выбирать стабилизатор напряжения с мощностью не ниже 400 Ватт, чтобы обеспечить достаточный запас энергии для работы котла и других устройств
Также следует обратить внимание на особенности и возможности выбранного стабилизатора, чтобы он соответствовал требованиям газового котла и особенностям электрической сети
Стабилизатор напряжения поможет избежать ряда проблем, которые могут возникнуть при перепадах напряжения, таких как сбои в работе котла, повреждение электроники и нестабильное функционирование. Правильным выбором и установкой стабилизатора можно обеспечить долговечность и безопасность работы газового котла мощностью 24 кВт.
