Как работают предохранительные клапаны для водонагревателей

Способы монтажа и подключения

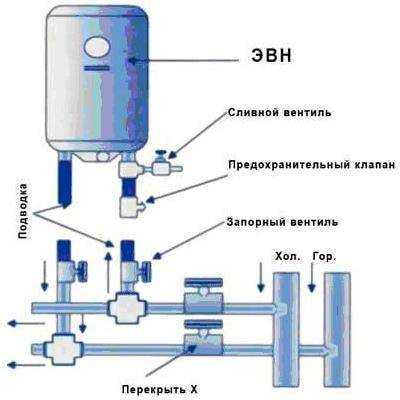

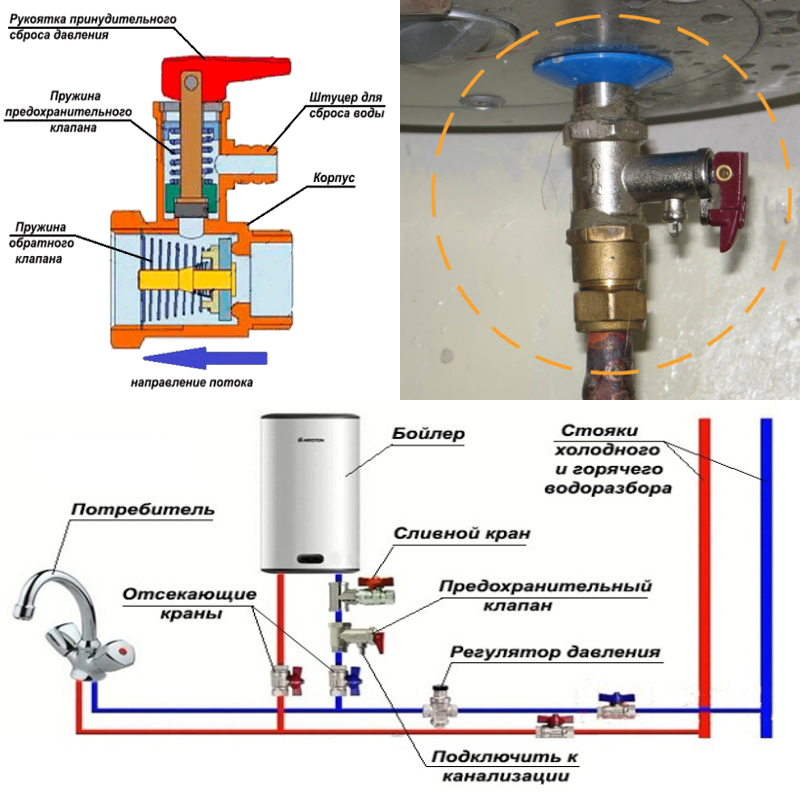

Схема подключения предохранительного клапана

Для монтажа сбросного клапана потребуется минимальный набор инструментов:

дополнительная полипропиленовая труба – для подведения холодной воды к водонагревателю;
тройник – изготавливается из латуни, необходим он для крепления запорного клапана, требуемый диаметр – 1/2 дюйма, закручивается на 3-4 оборота;
кран для слива – потребуется на случай опустошения накопительного бака для проведения ремонтных работ, транспортировки и др.;
американка – быстроразъемное соединение, предназначено для объединения двух резьб без их вращения;
полипропиленовые фитинги – соединительные элементы для труб, выдерживают большие температуры и перепады давления внутри системы.

Перед установкой обратного клапана для нагревателя нужно убедиться в том, что бойлер отключен от сети и с него слита вода.

Клапан монтируется в месте, где холодная вода входит в нагреватель. Установка заключается в том, чтоб накрутить одну резьбу на подачу холодной воды, а вторую — на вход в бойлер. Обязательно использовать уплотнитель — это может быт пакля или фум-лента.

Такой способ монтажа считается самым надежным. Некоторые мастера не используют тройники и дополнительные предохранители. В таком случае клапан крепится на патрубке самого нагревателя. Для удобства подключения его рекомендовано опускать на 1-2 см ниже корпуса.

После установки остается обеспечить слив для лишней воды через специальное отверстие предохранителя. Для этих целей применяют гибкую пластиковую трубку, которая похожа на систему капельницы. Она может быть как цветной, так и прозрачной.

Один конец трубки для слива воды укрепляют на предохранителе, а второй — выводят в место для сбора влаги.

Есть три основных варианта вывода трубки:

в канализацию с помощью тройника;
напрямую в отвод;
в специально установленную под бойлером емкость (например, ведро).

Более гигиенично, эстетично и практично – это вывод в канализацию, используя тройник.

Способ вывода слива напрямую в отвод тоже имеет место быть, но вот если опустить трубку для слива в унитаз, то при выходе кипятка он может лопнуть.

Установка емкости для сбора влаги – это вообще решение непредусмотрительных хозяев. Такая система эффективна только, если выделения влаги минимальны. Но в случае аварийной ситуации она не спасет, так как объем сливаемой воды значительно увеличивается и установленной емкости может не хватить.

Если возникает идея маскировки трубопровода для выдержки дизайна помещения, то профессионалы рекомендуют соблюдать такие правила:

для обслуживания скрытой арматуры нужно оборудовать специальный люк доступа;
предохранительный клапан с регулировкой давления лучше закрепить напрямую на штуцер бойлера;
чтобы избежать излишнего давления на пружину клапана, длина трубы между предохранителем и накопительным баком должна быть не более 2 м.

Только в таком случае скрытые детали не принесут дискомфорт в жизнь пользователя.

Если время от времени на патрубке клапана появляются капли воды, то не стоит пугаться. Это сигнализирует о работоспособности устройства.

Начинать переживать можно тогда, когда вода течет постоянно или не течет вообще, так как это свидетельствует о неработоспособности клапана.

Основные виды поломок водонагревателей

Схема всех составляющих безопасной эксплуатации водонагревателей Основные виды поломок водонагревателей следующие:

Сильно шумит — первый признак наличия накипи на ТЭНе. Шум создается в результате того, что изначально приходится прогревать налет извести, а потом уже воду. В такой ситуации происходит перерасход электроэнергии. Если проблему не устранить, то вскоре ТЭН выйдет из строя.
Наличие накипи на внутренних элементах. Первый признак такой проблемы — ржавая вода. Достаточно проводить плановую чистку внутренних элементов.
Не греется вода — свидетельствует о неисправности ТЭНа. Решением будет замена нагревательного элемента.
Перегревается вода — говорит о том, что термостат не выполняет свои функции. Деталь ремонту не подлежит, а требует замены.
Бьется током. Проблема появляется в случае пробоя напряжения на корпус, если повреждается оболочка ТЭНа и нагревательный элемент начинает контактировать напрямую с водой. Для решения достаточно заменить ТЭН.
Утечка воды из бака. В основном возникает при повреждении накопительной емкости коррозией. Следует заменить износившуюся емкость, а вот если течь наблюдается из-под пластиковой крышки, то бойлер подлежит полной замене.
Не включается или не отключается прибор. Чтоб установить причину этой проблемы, нужно будет провести диагностику устройства.

Чтоб произвести мелкий ремонт, который включает в себя замену внешних деталей, достаточно прочесть инструкцию водонагревателя и можно приступать к работе. Но если проблема кроется внутри устройства, то лучше не проводить эксперименты и обратиться в сервисный центр для получения квалифицированной помощи.

Действия при поломке

Возможны случаи, когда клапан не работает по причине скрытого брака, определить который просто невозможно. Не нужно тратить время на ремонт устройства, поскольку водонагреватель необходимо эксплуатировать по назначению.

Неработающий прибор заменяют на новый. Если ресурс находящегося защитного клапана исчерпан, то его снимают и устанавливают новое устройство. Заменив клапан, можно не переживать о том, как работает водонагреватель.

Как и все остальные защитные механизмы для обвязки, клапан предохранения является необходимым прибором для правильной работы бойлера. Его не надо путать с обратным затворным механизмом, а монтировать нужно исключительно по инструкции. Если появляются сложности с выбором или установкой, то лучше всего обратиться к опытным специалистам, которые за короткое время приведут устройство для нагрева воды в полную готовность.

Главные задачи

Защитный клапан необходим для нескольких задач:

Сброс излишков воды с ёмкости бака. При включении бойлера на максимальный режим нагрева внутри образуется излишнее давление, которое и должен нейтрализовать предохранительный клапан. Поэтому порой из него течет вода.
Компенсации гидроударов. Хоть это и не частое явление в системе водоснабжения, но от него может серьезно пострадать бак бойлера;
Протечки фиксируются преимущественно ночью. В это время до минимума снижается интенсивность потребления воды, а давление в системе остается на прежнем уровне. Именно поэтому воздействие на бак водонагревателя существенно увеличивается;
Единственным недостатком ночного сброса излишков воды является шумовое сопровождение. Его можно легко устранить, надев на кран пластиковую трубку и выведя её в канализационное отверстие.

Чем так важен предохранительный клапан на водонагревателе

Чтобы понять важность этого предохранительного устройства, нужно ознакомится с его устройством и принципом действия

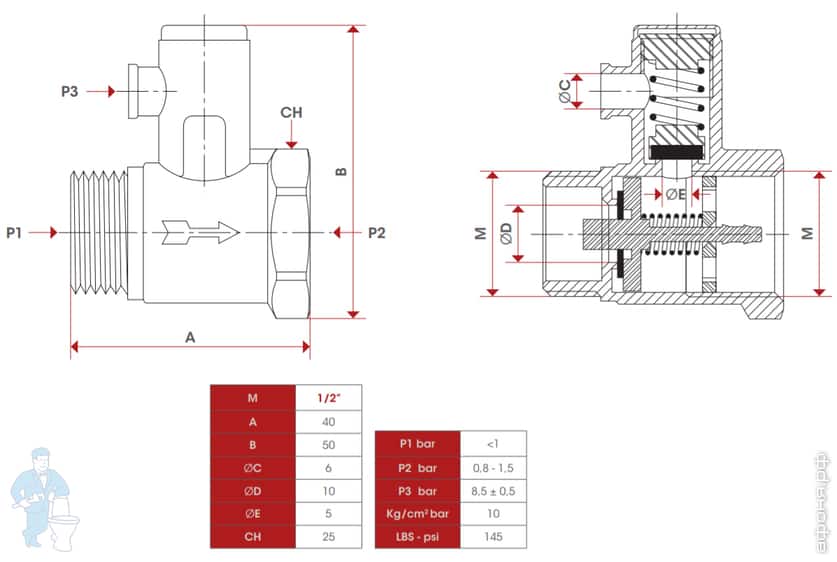

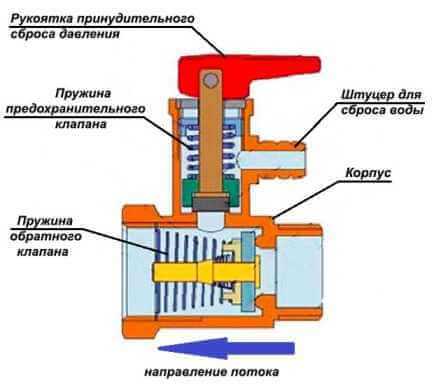

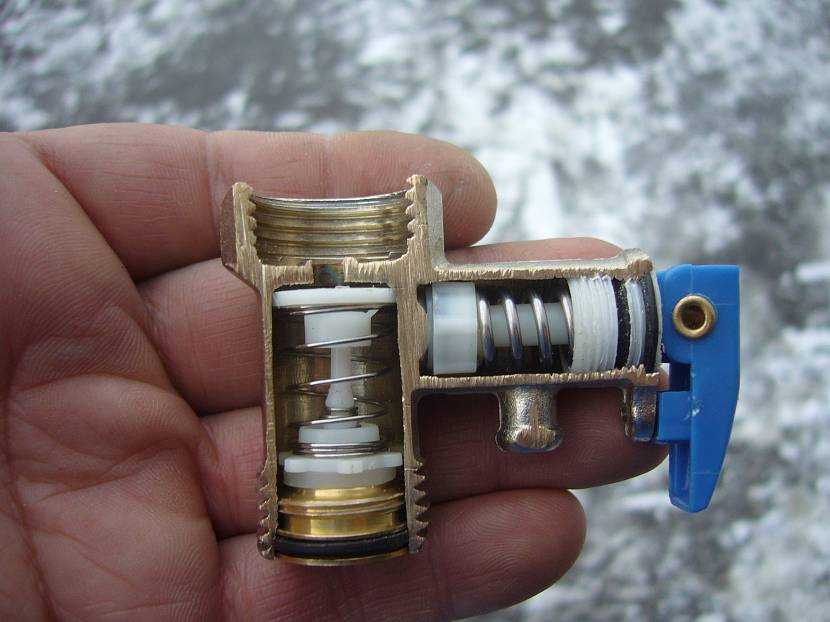

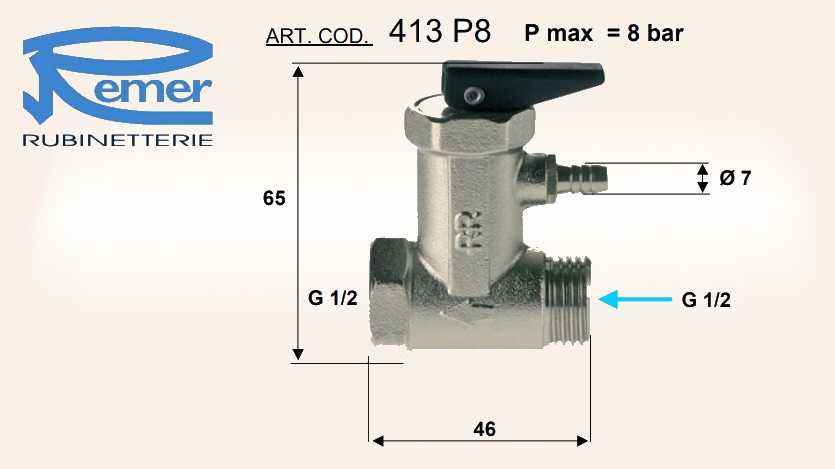

Как устроен предохранительный клапан

Устройство предохранительного клапана для водонагревателя достаточно простое. Конструктивно это два цилиндра с общей полостью, расположенных перпендикулярно друг к другу.

Внутри большого цилиндра размещен тарельчатый клапан, поджатый пружиной, обеспечивающий свободное поступление воды в одном направлении. По сути – это всем знакомый обратный клапан. Цилиндр с обоих концов заканчивается резьбовой частью для подключения клапана к обогревателю и системе труб.
Второй цилиндр, размещенный перпендикулярно, меньше по диаметру. Он с внешней стороны заглушен, а на его теле сделан сливной (дренажный) патрубок. Внутри него также размещен тарельчатый клапан, но с противоположным направлением срабатывания.

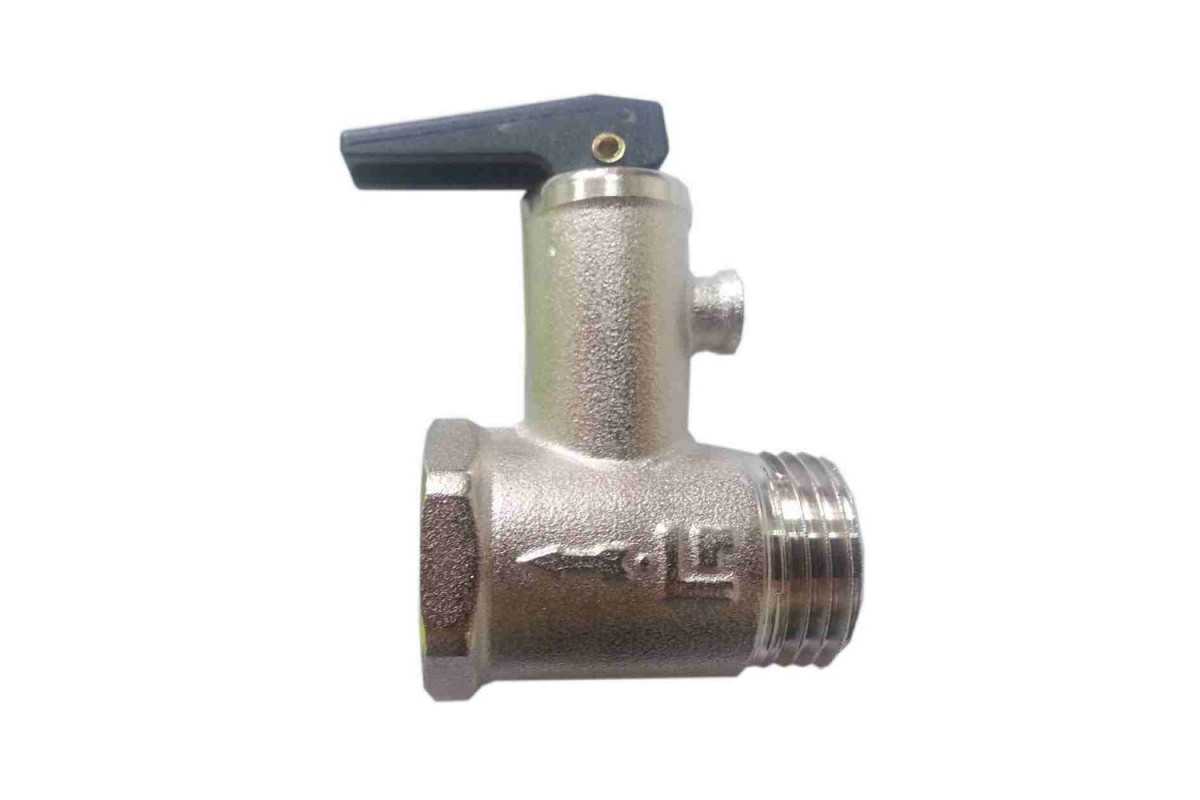

Нередко это устройство оснащено ручкой (рычагом), позволяющей принудительно открывать дренажное отверстие.

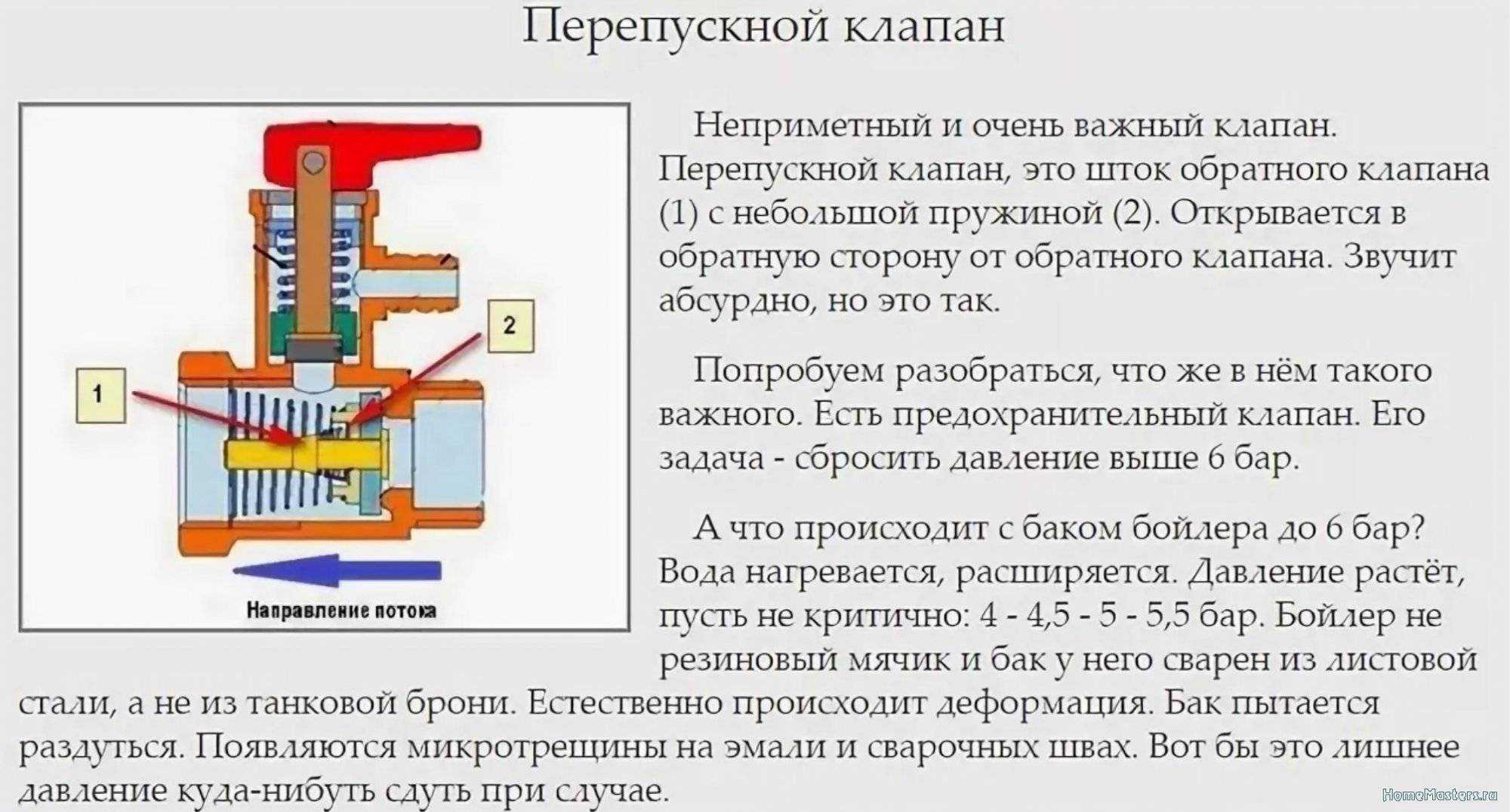

По какому принципу действует клапан

Принцип действия предохранительного клапана прост.

Давление холодной воды в водопроводе отжимает «тарелку» обратного клапана и обеспечивает наполнение емкости нагревателя.

По заполнению бака, когда давление внутри него превысит внешнее, клапан закроется, а по мере расхода воды вновь будет обеспечивать своевременное ее пополнение.

Пружина второго клапана более мощная, и рассчитана на повышенное давление в емкости бойлера, которое обязательно возрастает по мере нагрева воды.

Если же давление превышает максимально допустимое значение, пружина сжимается, приоткрывая дренажное отверстие, куда сливается излишек воды, тем самым выравнивая давление до нормы.

Важность нормальной работы клапана

Возможно, описание устройства и принципа действия клапана не внесло полной ясности в вопрос о его крайней важности. Попробуем смоделировать ситуации, к чему может привести его отсутствие. Итак, допустим на входе в нагреватель нет клапана, перекрывающего обратный отток подаваемой в бак воды

Итак, допустим на входе в нагреватель нет клапана, перекрывающего обратный отток подаваемой в бак воды.

Если даже давление в водопроводной системе стабильно, правильно работать прибор не будет. Объясняется все просто – по законам термодинамики при нагревании воды в баке с неизменным объемом обязательно растет давление.

В определенный момент оно превысит напор подачи, и начнет происходить сброс нагретой воды в водопроводную систему.

Горячая вода может пойти из холодных кранов или поступать в бачок унитаза.

Терморегулятор в этом случае продолжает исправно работать, и ТЭНы потребляют дорогостоящую энергию впустую.

Еще критичней сложится ситуация, если вдруг давление в водопроводной системе по тем или иным причинам упадет, что практикуется достаточно часто, например, при снижении нагрузки на водонапорных станциях в ночное время.

Или если трубы окажутся пустыми в результате аварии или проведения ремонтных работ. Содержимое бака бойлера банально сливается в водопровод, и ТЭНы греют воздух, что неминуемо приводит к их быстрому перегоранию.

Могут возразить, что автоматика должна предотвратить холостую работу нагревателя. Но, во-первых, не во всех моделях такая функция предусмотрена, а во-вторых, и автоматика может дать сбой.

Казалось бы, чтобы избежать подобных ситуаций, можно ограничиться установкой обычного обратного клапана? Некоторые «умники» так и поступают, не осознавая до конца, что этим самым они буквально «закладывают бомбу» в свое жилище.

Страшно представить, что может случиться при выходе из строя терморегулятора.

Вода доходит в баке до температуры кипения, и так как выхода из замкнутого объема нет, давление растет, а при повышенном давлении точка кипения воды становится значительно больше.

Хорошо, если закончится растрескиванием эмали на внутренней части бака – это будет самое меньшее зло.

При падении давления (образование трещины, открытый кран и т.п.) точка кипения воды падает вновь до нормальных 100 градусов, но температура внутри – значительно выше.

Происходит мгновенное вскипание всего объема жидкости с образованием огромного количества пара, и в результате – мощнейший взрыв.

Всего этого не случится если установлен исправный клапан. Итак, резюмируем его прямое назначение:

Не допускать обратного тока воды из емкости нагревателя в водопроводную систему.
Сглаживать возможные скачки давления в водопроводе, в том числе – гидравлические удары.
Производить сброс излишков жидкости при ее нагревании, удерживая таким образом давление в безопасных рамках.
Если клапан оснащен рычагом, его можно использовать для слива воды из водонагревателя при проведении его техобслуживания.

Течет из клапана? Что делать?

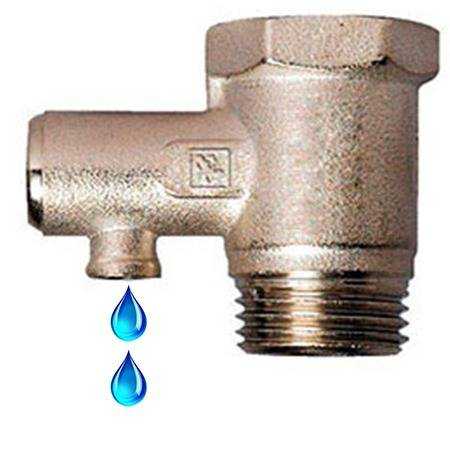

Если из предохранительного клапана для бойлера капает или течет, необходимо понимать, почему это происходит и как решить данную проблему без вреда для водонагревателя.

Когда беспрестанно течет или без нагрева, то:

слишком высокое давление;
предохранительный клапан сломался и требует замены.

Во втором случае необходимо приделать шланг к спускному выводному патрубку, дабы избавиться от воды. При этом нельзя погружать нижний конец шланга в воду. При сильной протечке, нужно проверить клапан посредством манометра. Если давление воды превышает 3 атм, надо установить регулятор, который понизит давление. Выполнить данную процедуру может только специалист, так как потребуется наличие навыков и опыта.

Водонагреватель может перестать выполнять нагрев из-за того, что клапан пропускает воду. Это возможно в случае нахождения оборудования в рабочем режиме. В процессе будет считаться потребление электроэнергии, гореть лампочка нагрева, но вода нисколько не повысит температуру.

Самое верное решение при возникновении неисправностей водонагревателей – вызов мастера, который быстро и легко устранит проблемы, сможет безошибочно отыскать корень всех неприятностей.

Перечень необходимых инструментов

Перед началом монтажа предохранительного клапана для бойлера вам понадобятся следующие инструменты:

Отвертка или гаечный ключ
Длинные пассатижи
Набор инструментов для трубопровода (трубогиб, резак и т.д.)
Детектор воды (для определения места протечки)
Резиновые прокладки или фум-лента
Клеевой уплотнитель (для герметизации соединений)
Изолирующая лента (для защиты соединений от коррозии)
Паяльная лампа или газовая горелка (для пайки труб)
Монтажные скобы или крепежные устройства
Измерительный инструмент (линейка, рулетка и т.д.)

Убедитесь, что у вас есть все необходимые инструменты перед началом монтажа предохранительного клапана. Это поможет вам выполнять работу более эффективно и без проблем.

Назначение и место установки

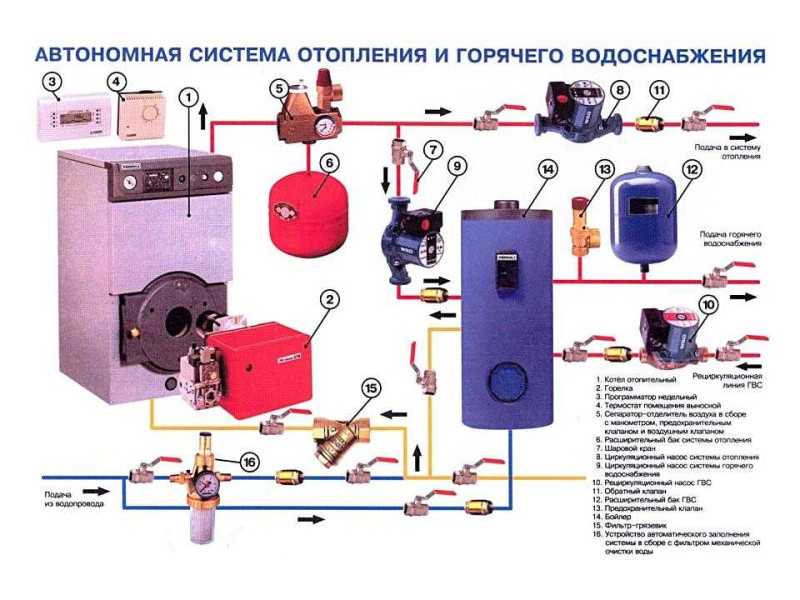

Системы отопления закрытого типа работают под определенным давлением. Значительное повышение рабочего давления ведет к выходу из строя оборудования. Могут потечь соединения, лопнуть пластиковые детали и элементы. В самых неблагоприятных ситуациях может взорваться теплообменник котла. Это уже очень опасно и грозит не только залитым горячим теплоносителем полом, но и ожогами. Ведь температура нешуточная.

Защитить систему отопления от чрезмерно высокого давления и должен клапан сброса избыточного давления. Пока параметры системы находятся в пределах нормы, он никак себя не проявляет. Хотя с момента старта котла давление в системе плавно растет, его компенсирует расширительный бак, поддерживая стабильное состояние системы. Но может он делать это не бесконечно, хотя, при правильном расчете, на штатные ситуации его хватает. Если расширитель не справляется с задачей, давление начинает расти. Когда оно превышает пороговое, тут и срабатывает клапан сброса избыточного давления. Он просто выпускает часть теплоносителя, тем самым стабилизируя аварийную ситуацию.

То есть, клапан сброса избыточного давления в системе отопления работает в аварийных ситуациях. Поэтому еще его называют «аварийный». А еще- «сбросной», «спускной», «защитный» и «подрывной». Все это — названия одного и того же устройства.

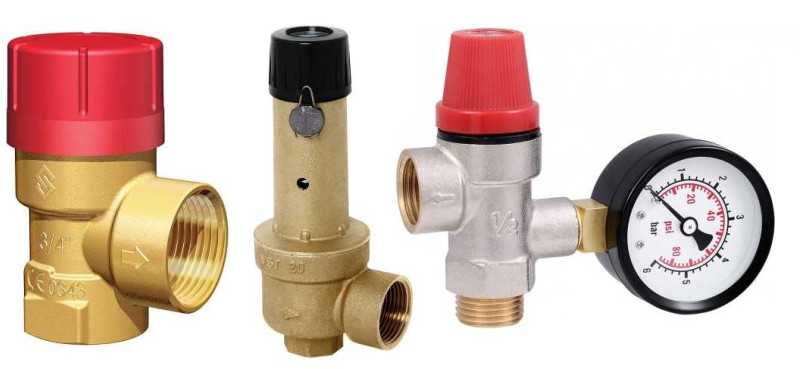

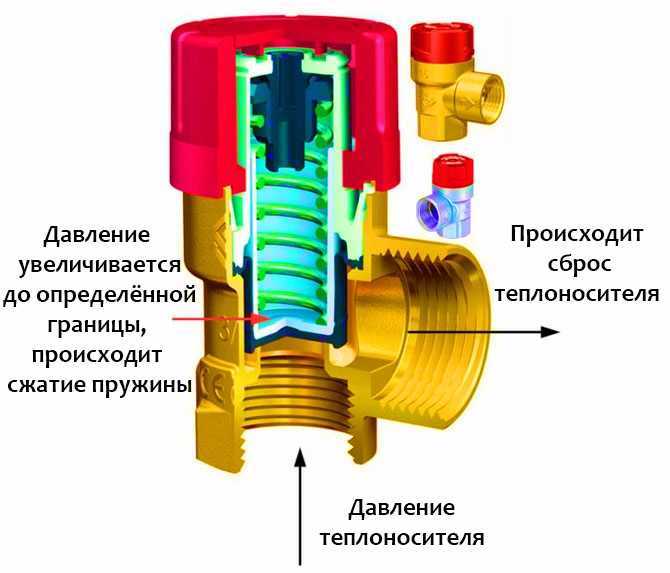

Как выглядит предохранительный (аварийный) клапан для отопления

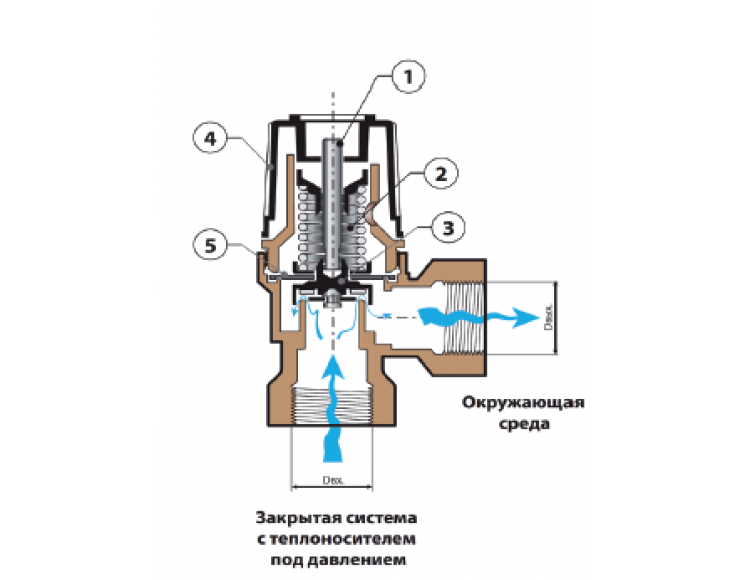

Как понятно из описания, при повышении давления выше определенного предела, просто выпускается некоторое количество теплоносителя из системы. Если вы пришли в котельную, а под аварийным клапаном образовалась лужа, значит — была нештатная ситуация, во время которой повышалось давление. Другой сигнализации нет

Так что на эти следы стоит обращать внимание. Стоит сразу проверить работоспособность самого клапана и мембранного бака

Скорее всего, причина в них

Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел

Скорее всего, причина в них. Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел.

Место установки аварийного клапана отопления — на подающем трубопроводе, недалеко от котла

Из всего оборудования индивидуальной системы отопления, самым опасным является котел. Поэтому клапан сброса избыточного давления ставят или непосредственно на сам котел (если есть соответствующий выход под установку) или на подающей магистрали сразу после котла. Расстояние небольшое — 20-30 см от корпуса. Если в котле отсутствует этот вид арматуры (указано в описании), то его устанавливают в так называемой группе безопасности или ставят отдельно. Группа безопасности ставится на отвод от подающей магистрали сразу после котла (до первого ответвления и любого другого устройства), на котором установлены манометр, автоматический воздухоотводчик и клапан сброса избыточного давления.

Частые поломки предохранительных клапанов и методы их устранения

Существует несколько проблем с клапанами, обычно они или забиваются, или протекают. Но, для того чтобы быть уверенным в поломке, нужно понять, как система предохранителей работает в нормальном состоянии.

В обычном режиме во время нагревания бойлера из обратного клапана капает вода.

Можно выполнить специальную проверку целостности деталей. Для этого нужно выключить бойлер и несколько раз поднять рычажок, тем самым спустив лишнее давление. Если поток капель не прекратился – в бойлере обнаружены неисправности.

В некоторых случаях механизм ломается, и вода вытекает неконтролируемо. Это может быть, как тонкая струйка, так и постоянная протечка, которая не останавливается.

Причин у такой проблемы может быть несколько:

Какой-то из элементов клапана износился. Сюда входят, в первую очередь, сама пружина и тарельчатое устройство. В таком случае единственным эффективным решением будет замена клапана.
Один из элементов сломался из-за гидроудара. Это происходит при резком повышении напора. В таком случае клапан на водонагреватель также заменяется.
Иногда штуцер банально засоряется накипью. В таком случае производится чистка.
Протечка может быть вызвана неправильным монтажом конструкции. Если это так, то проводится диагностика и обнаруживается проблема, которая решается изменением структуры конструкции.
Несоблюдение требований установки также может быть одной из причин. Следует перенести защитный узел на правильное место.

Разберем две проблемы, которые можно решить самостоятельно.

Забился клапан

При наличии этой проблемы вода не капает из штуцера при любой температуре. Перед тем, как начать работы, нужно проверить исправность системы водоснабжения. Вполне возможно, что там сломался какой-то кран или есть протечка.

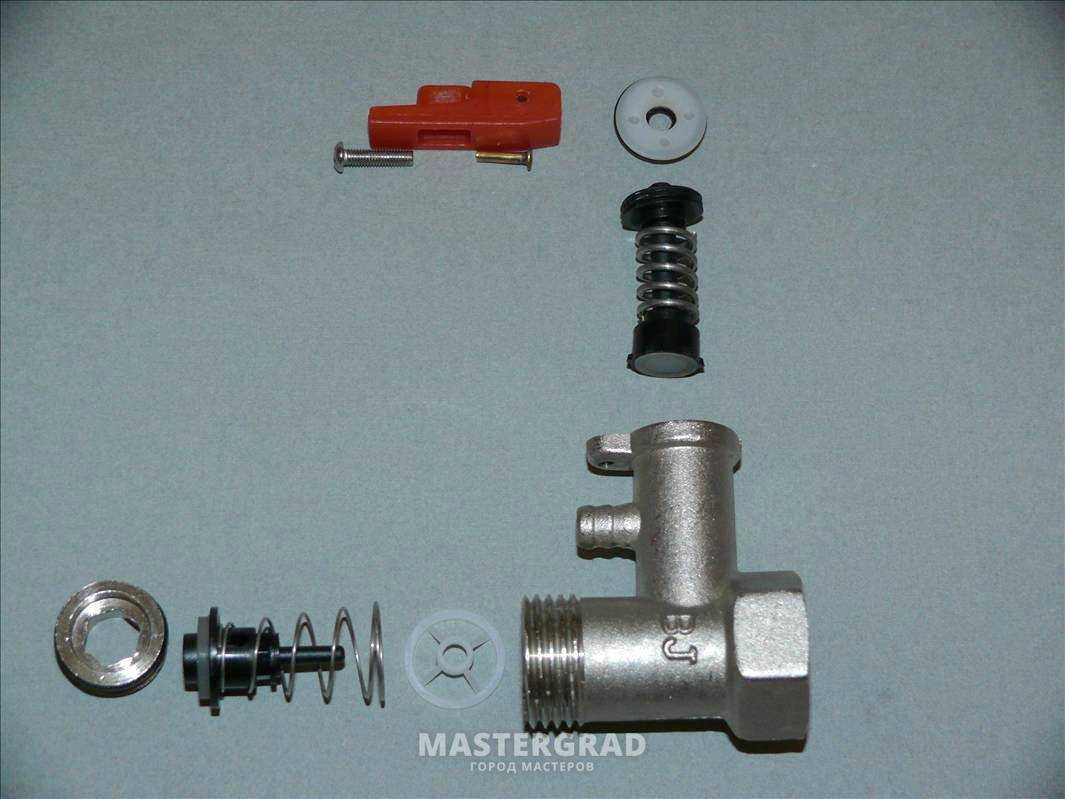

Если с системой все в порядке, то нужно снять механизм и промыть его. Для этого открываем сливной кран, нажав рычаг на приборе и подставляем под проточную воду. Вначале будет вымываться вся грязь и накипь, но потом вода станет вновь прозрачной. После этого помещаем клапан на место. Если это не помогает, то устанавливается новый обратный клапан на водонагреватель.

Капает вода из клапана

В прорыве клапана, как ни странно, тоже может быть виновата накипь. Все дело в том, что при протекании воды через клапан в детали могут попасть мусор и грязь. Это, в свою очередь, препятствует полному закрытию клапана. Решается проблема промыванием.

Второй причиной является избыточное давление из-за кипятка. Бойлер может достаточно долгое время работать на высоких температурах, тем самым заставляя клапан постоянно выпускать воду. Решение очевидно – нужно снизить нагрузку на водонагреватель и снизить температуру.

Третьим вариантом поломки предохранительного клапана для бойлера является высокое давление в водопроводе. Некоторые водонагреватели могут не справляться с ним, из-за чего защитный клапан постоянно сбрасывает давление. Это достаточно неприятно, потому что в один момент механизм может отказать. Для того чтобы утвердить именно эту причину поломки, нужно замерить давление воды перед вводом в бойлер, для этого используется монометр. Если оно выше, чем допустимое для бака, то нужно заменить клапан. В магазинах продаются редукционные модели, на которых регулируется давление, подаваемое в водонагреватель.

Последней причиной является неисправность клапана, которая решается его заменой. Эта проблема актуальна, если другие не были обнаружены. Желательно взять модель получше, с большим максимальным рабочим давлением.

Конструкция и принцип работы

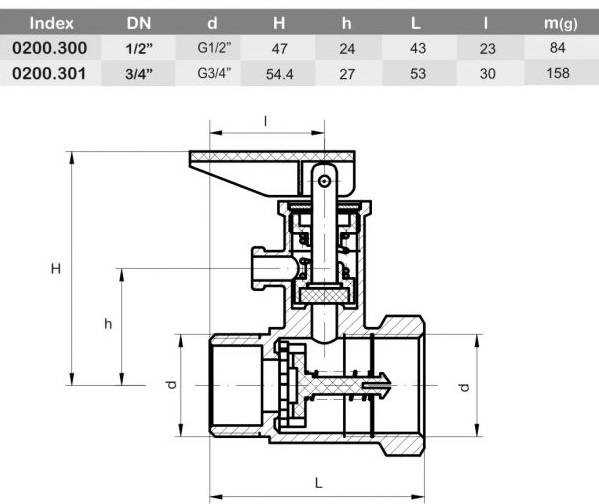

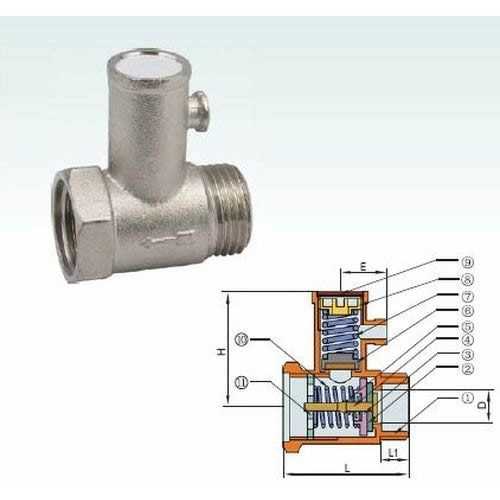

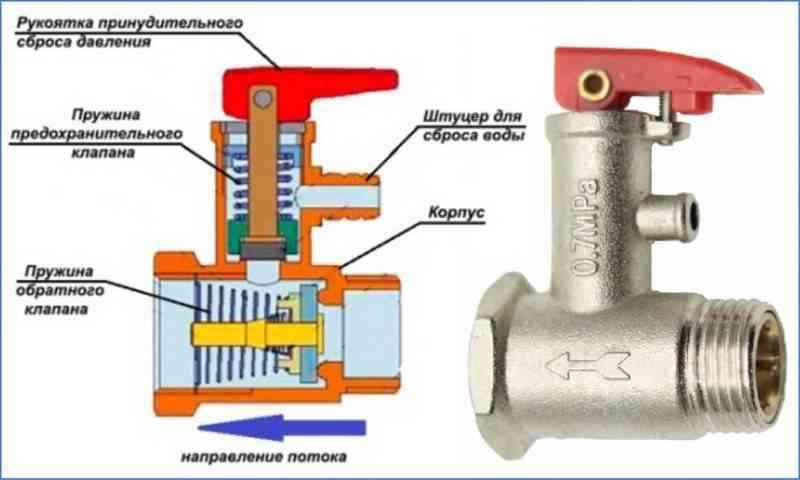

Устройство предохранительной арматуры

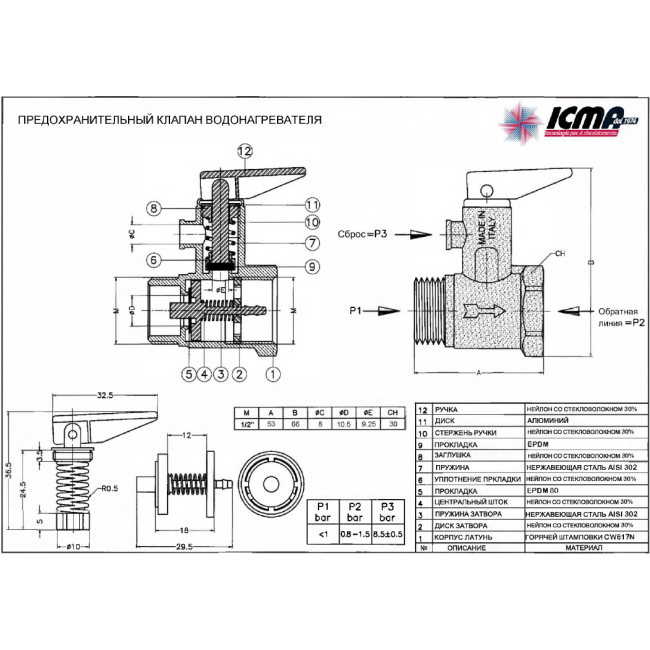

Предохранительный клапан, как и остальные виды арматуры, отличается простой конструкцией и представляет собой сочетание двух пружинных механизмов, заключенных в общем металлическом корпусе.

Принципиального различия между латунными и стальными изделиями нет, но латунь чуть дороже и служит, по отзывам, дольше. Пружины внутри корпуса изготовлены из хромированной стали.

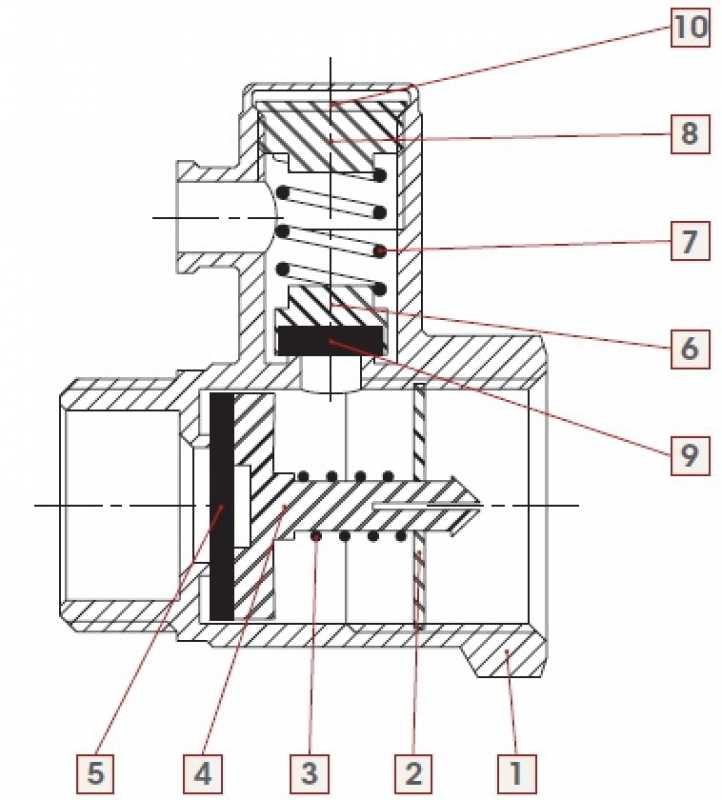

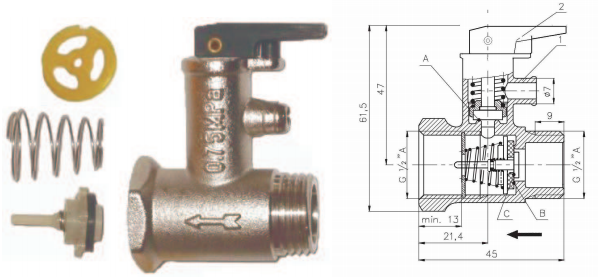

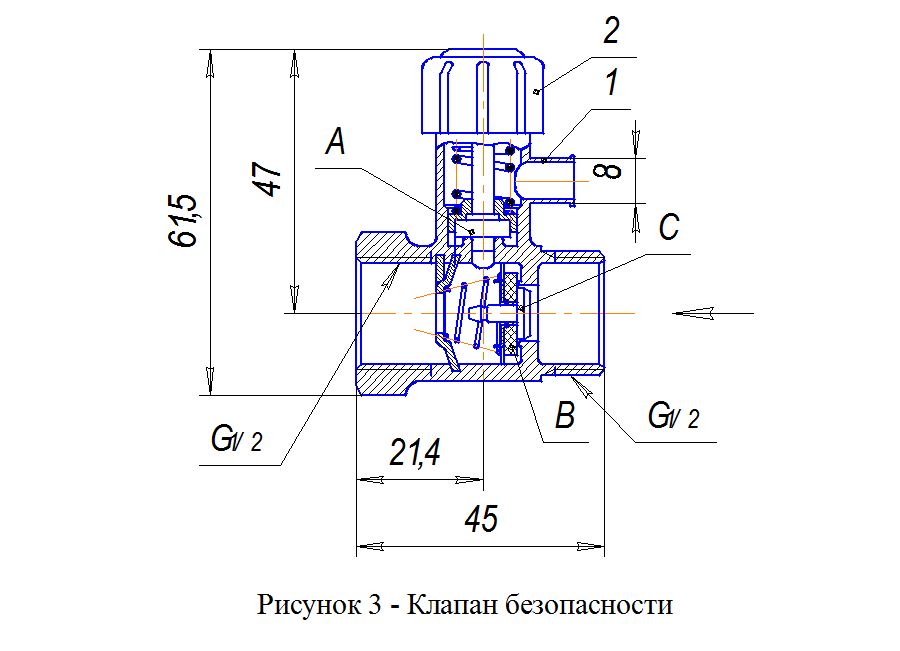

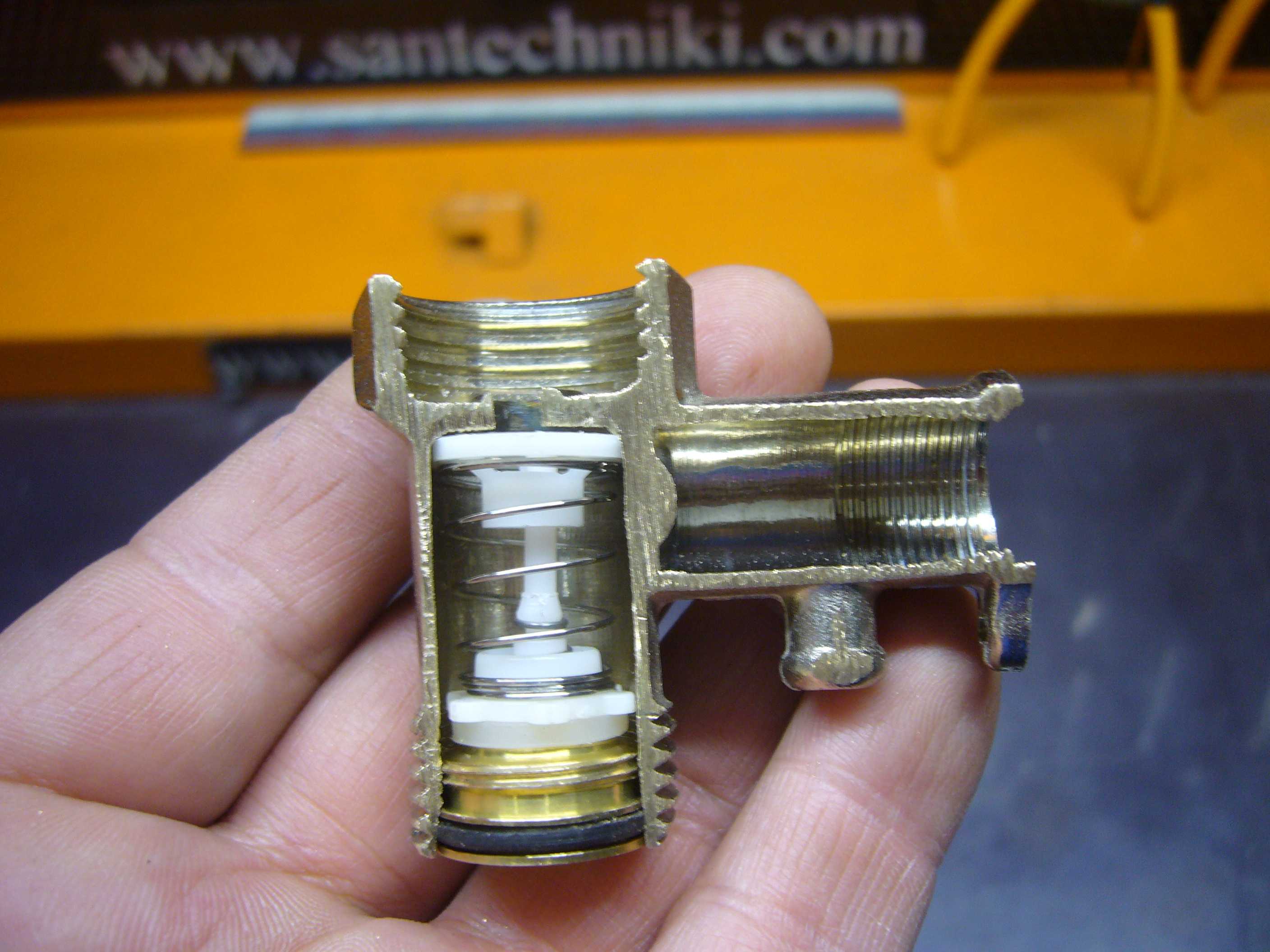

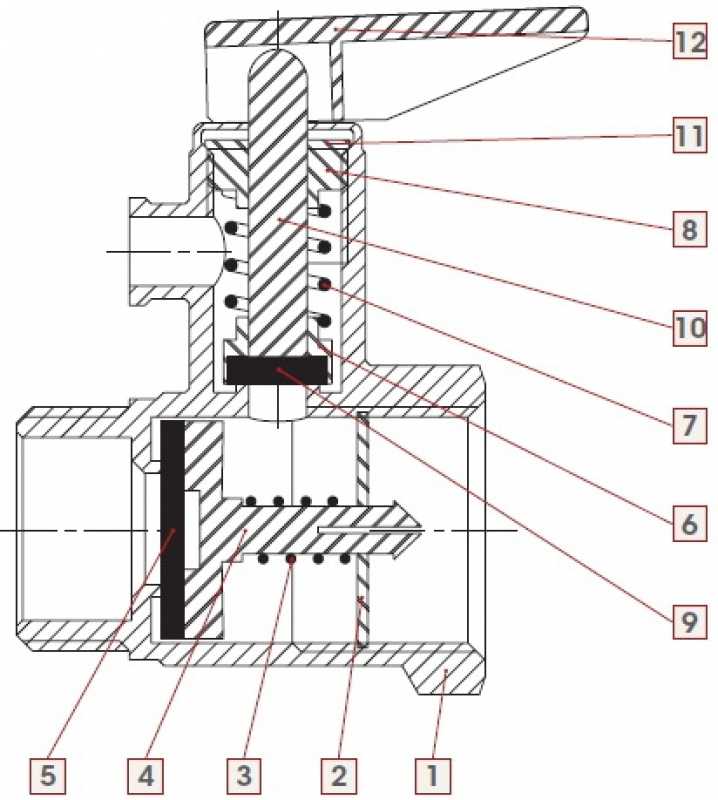

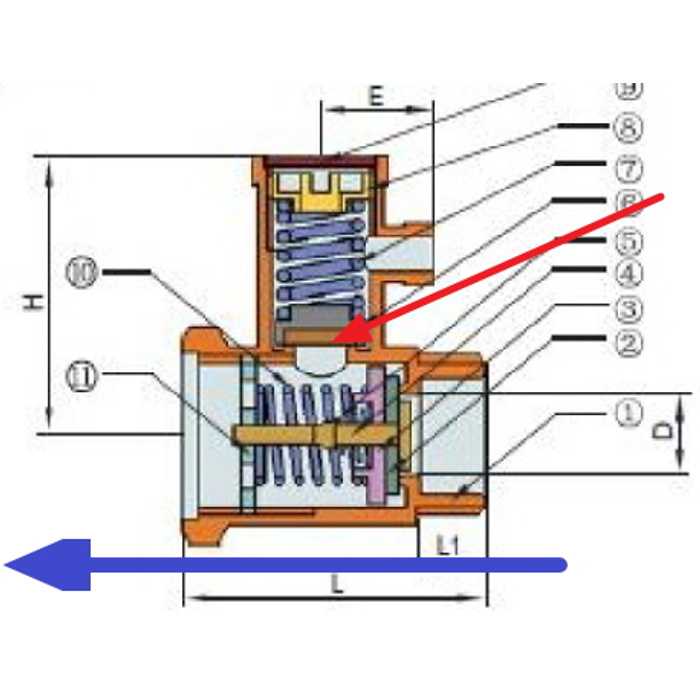

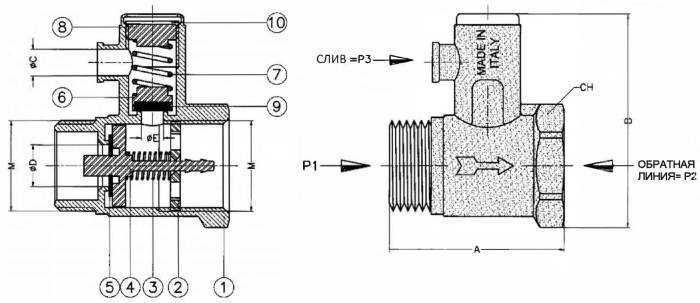

Схема, на которой хорошо видно внутреннее содержимое клапана. В трубу врезается часть, препятствующая обратному потоку воды, а перпендикулярно расположен предохранительный модуль с подвижным носиком

Принцип работы приспособления

Оба цилиндра, расположенные перпендикулярно, имеют схожую конструкцию, но различное назначение. Деталь, расположенная по ходу воды, внутри имеет пружинку и «тарелку» с уплотнительным кольцом.

Пружина удерживает механизм в закрытом виде и не дает жидкости вернуться в трубопровод. Концевые части цилиндра оснащены резьбой «папа-мама» для врезки в систему ХВС и подсоединения к штуцеру бойлера.

Внутри второго цилиндра установлена более мощная пружина, которая находится в нейтральном состоянии даже при небольшом повышении показателя давления.

Если в магистрали происходит резкое возрастание давления выше нормы, то пружина срабатывает и открывает отверстие для выброса жидкости. Наружный конец цилиндра прикрыт заглушкой, винтом или рычажным устройством.

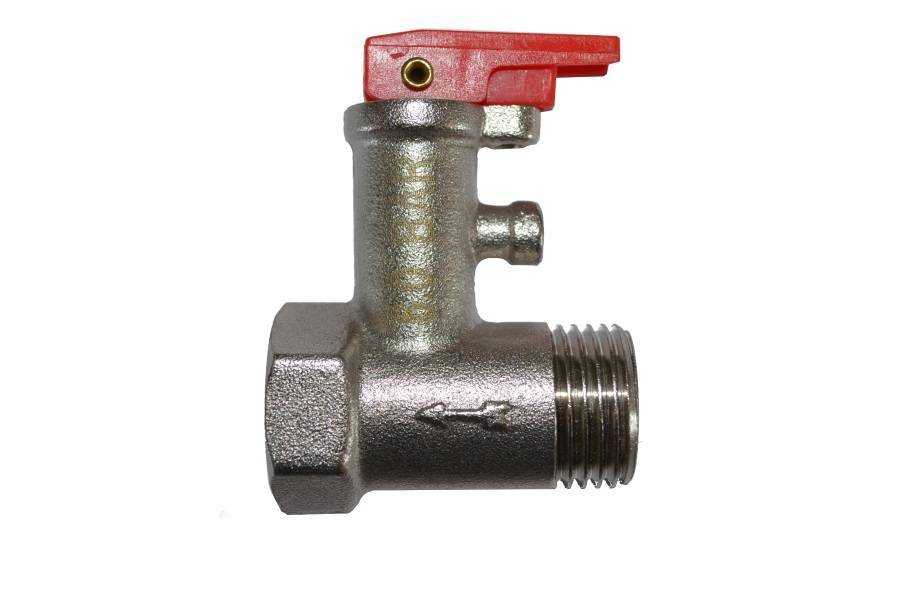

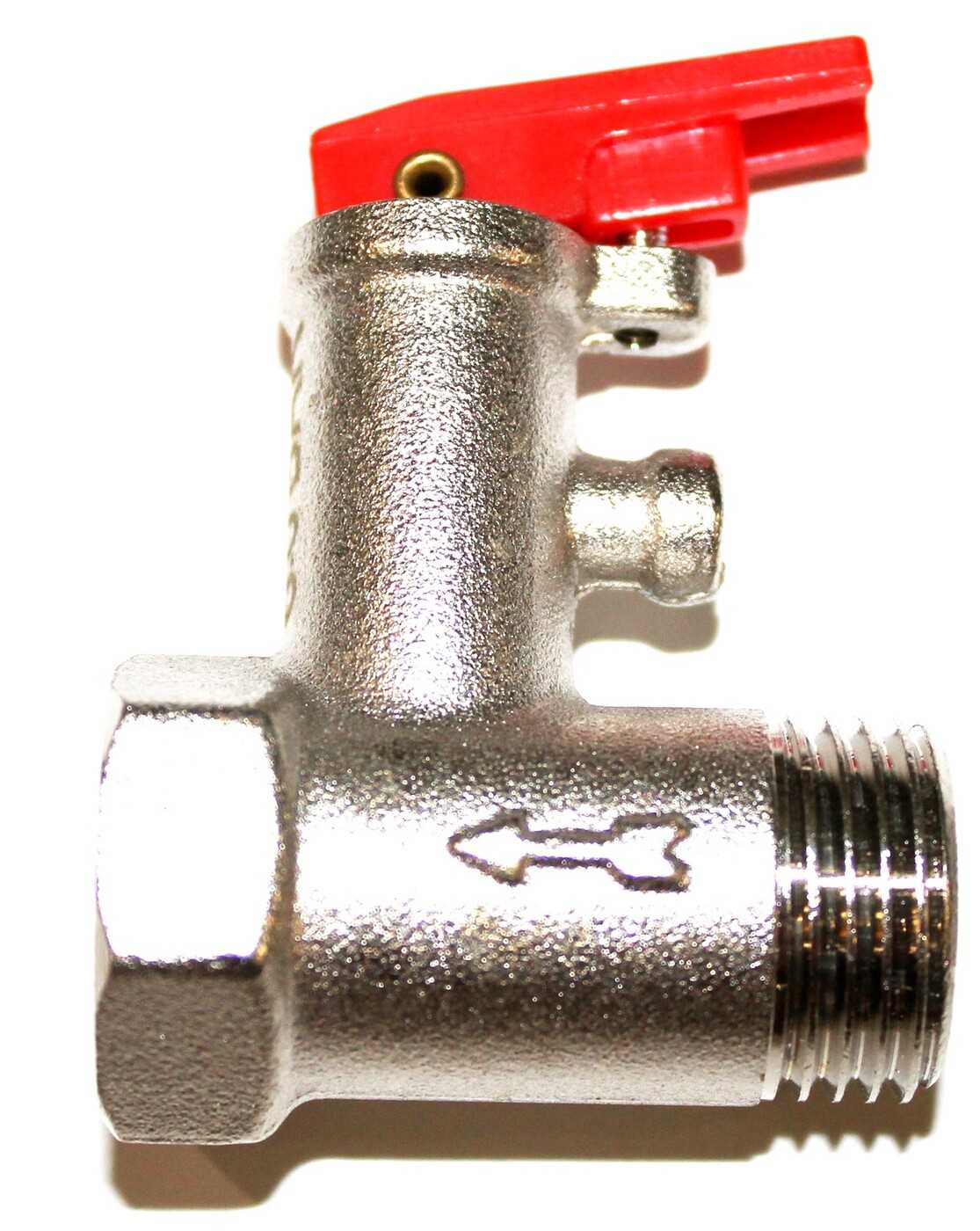

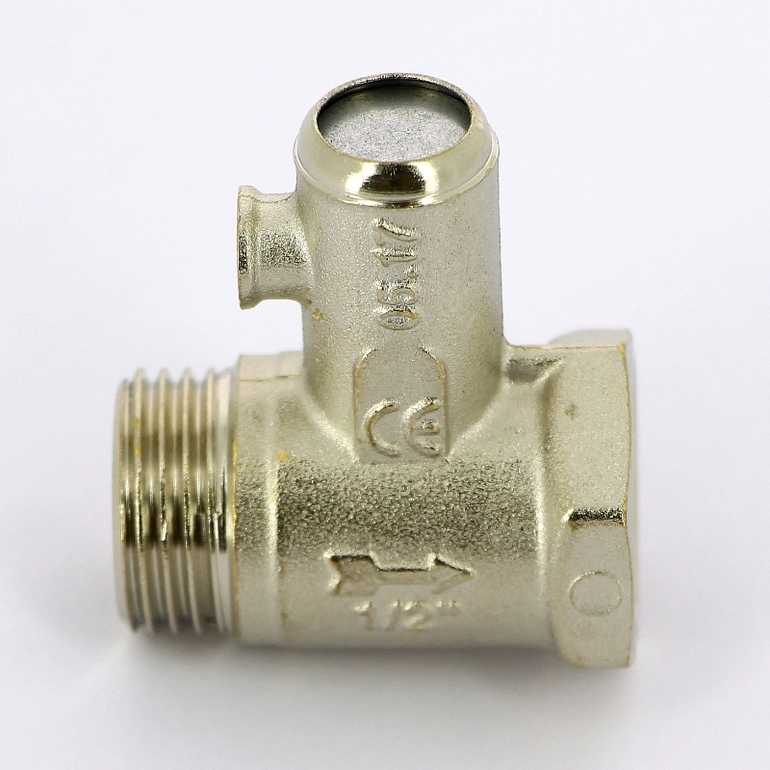

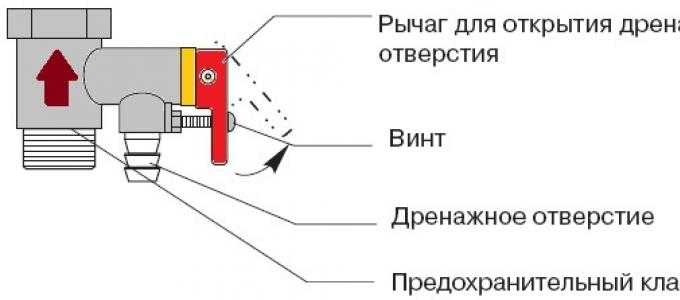

Внешний вид предохранительного клапана с пластиковым рычажком: 2 – резьба для врезки в сеть ХВС, 3 – резьба для подключения к бойлеру, 8 – мини-патрубок для вывода жидкости, 9 – рычаг для принудительного открывания

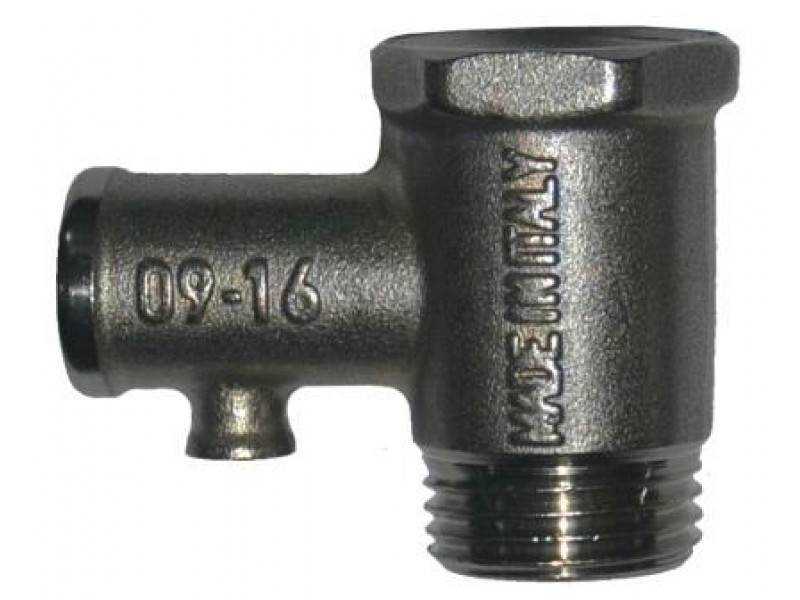

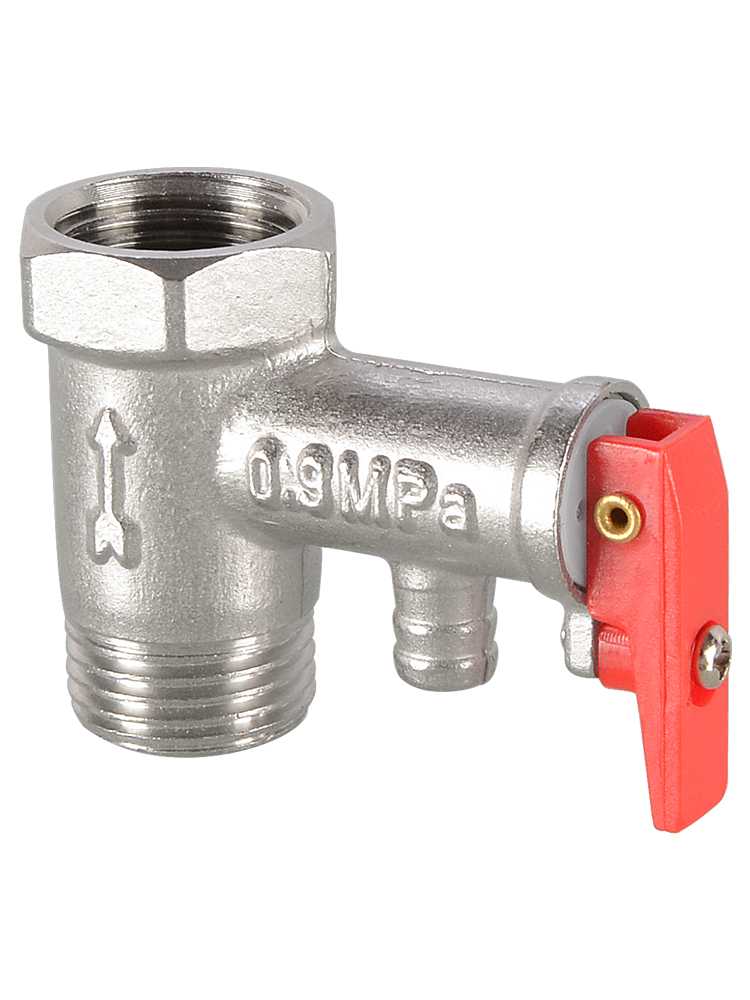

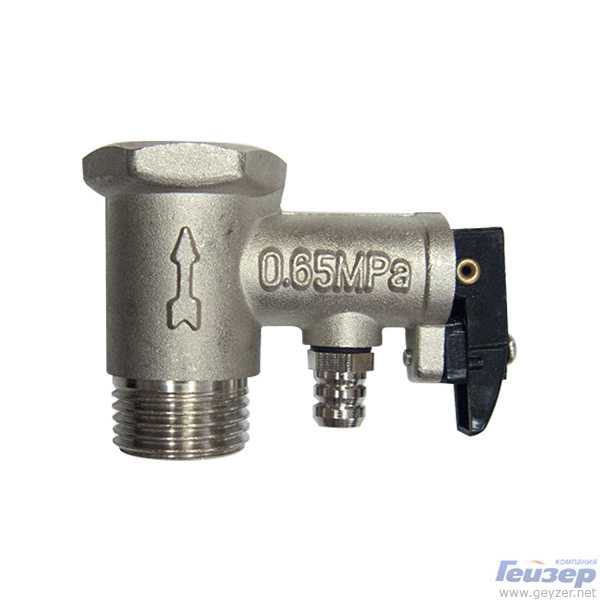

Желтым маркером на рисунке обведена область, на которой выбивают маркировку. Она обозначает предельный номинал давления, при котором срабатывает клапан. Давление указано в МПа, но его легко перевести в атмосферы: 0,7 МПа = 7 атм.

Также на корпусе изображена стрелка, указывающая направление, в котором движется вода из системы ХВС в нагревательный бак.

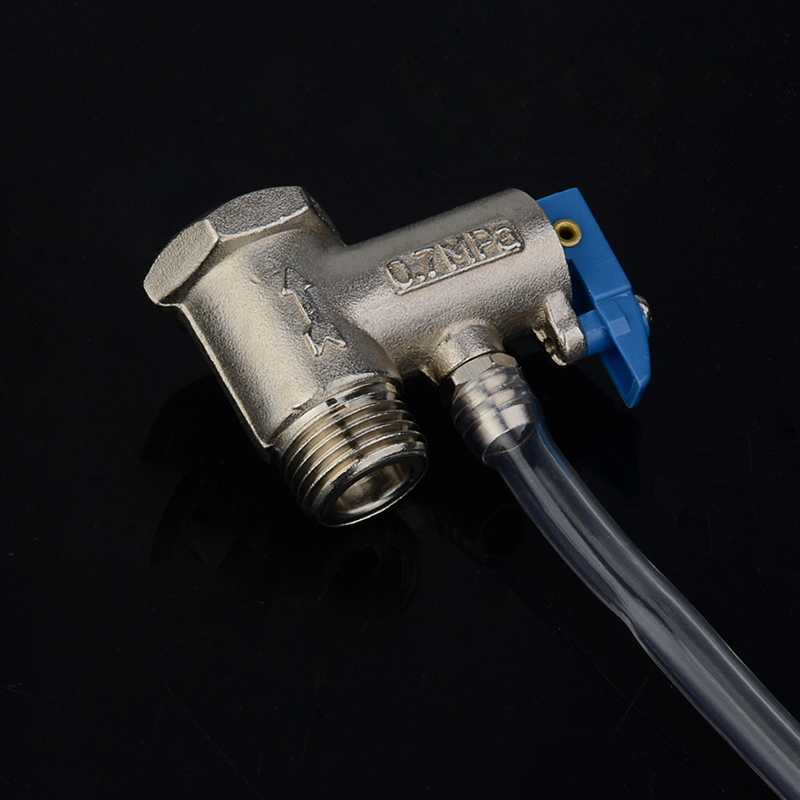

К патрубку для сброса жидкости присоединяют тонкую пластиковую трубку, второй конец которой выводят в канализацию — чтобы не создавать течи

Хотя через отверстие в клапане сливать воду удобно, специалисты рекомендуют не применять ручное управление слишком часто.

Пользоваться рычагом принудительного открывания клапана необходимо как можно реже, а для профилактики или ремонта сливать воду можно и другим способом, например, откручиванием патрубков подачи воды.

Почему недостаточно монтажа обратного клапана?

Предохранительное устройство является комплектующим элементом, поэтому искать в магазинах и подбирать запчасть для монтажа нового водонагревателя не нужно. Но при переносе деталь может потеряться.

Видимо, именно поэтому некоторые умельцы, устанавливающие б/у бойлера, вместо предохранительной модели врезают типовой обратный клапан, что строжайше запрещено инструкцией.

Такая обвязка является неправильной. Для слива воды сделан горизонтальный отвод с запорным вентилем, а ниже этого узла подключен обратный клапан без предохранительного механизма

Любой, кто начинает эксплуатировать бойлер с неправильной обвязкой, рискует не только оборудованием, но и жизнью людей.

Уравновешенное термодинамическое действие при нагреве воды может выйти из-под контроля, и тогда обычный водонагреватель превращается в настоящее взрывное устройство.

Давление, увеличенное до 5-6 атмосфер, повышает температуру воды внутри бака до критической точки кипения, а затем еще выше. Накапливается огромное количество пара и происходит взрыв.

При использовании стандартного предохранительного клапана для домашнего водонагревателя все иначе: при достижении критического уровня давления пружина в устройстве сжимается и выпускает наружу часть жидкости.

Благодаря этому давление внутри системы уравновешивается и оборудование продолжает нагрев в обычном режиме. По этой причине установка предохранителя обязательна и регламентирована требованиями монтажа.

Таким образом, устройство безопасности выполняет ряд функций, важных для нормальной эксплуатации бойлера.

Производители бойлеров настоятельно рекомендуют профессиональный монтаж водонагревателей. Если это невозможно, то все действия по установке должны происходить строго по инструкции, с соблюдением всех норм и обязательной установкой предохранительного модуля.
