Виды кладки

Советы новичку по кладке каменных стен

Порой многим начинающим мастерам кажется, что кладка из кирпича выполняется просто. Это далеко не так, существует множество хитростей для правильной работы  с кирпичом.

Во-первых, надо смотреть на качество материала. Каждый кирпич должен быть без трещин, ровным и без больших пор. Данный кирпич может прослужить долго, а в декоративной отделке и выглядеть будет отлично. Во-вторых, придется определиться с кирпичом, используемым для строительства и отделки, они могут быть абсолютно разной марки.

Если вы используете не армированную кладку, то придется выбрать подходящую для этого случая схему раскладки, учитывая желательную для стен толщину. Если задумана армированная кладка, придется соблюдать требования: толщина швов не должна превышать диаметр используемой арматуры менее чем на 4мм. И следует запомнить, что применение одиночных прутков арматуры недопустимо.

Для отделки фасада подойдет любой кирпич, чаще применяется фигурный со скошенными или немного криволинейными гранями, ими можно превосходно украсить арки или возводимые колонны.

Перед укладкой каждый кирпич обязательно должен быть пропитан водой. Кладку придется вести по всему периметру возводимого здания во избежание последующей неравномерной осадки.

Высота кирпичной стены

Рисунок 3. Кладочные схемы в зависимости от толщины стены.

Высоту кирпичной постройки можно вычислить аналогично указанным выше правилам. Однако следует знать, что кирпич может быть двух стандартов: с высотой 65 и 88 мм. Толщина шва между горизонтальными рядами в кладке при проектировании принимается 12 мм. При строительстве допускается наносить раствор толщиной 10-15 мм.

При армировании кладки или устройства ее электропрогрева в горизонтальные швы толщиной не менее 12 мм закладывается соответствующая арматура или электроды.

Разобравшись с этими параметрами, вы без труда сможете вычислить высоту постройки.

Высота стены, для возведения которой используется обычный кирпич по рядам:

1. 65+12=77.
2. 65+12+65+12=154.
3. 154+77=231 и так далее прибавлять по 77 мм к каждому ряду.

Если используется утолщенный кирпич, вычисления производятся аналогично:

1. 88+12=100.
2. 88+12+88+12=200.
3. 200+100=300 и так далее прибавлять по 100 мм к каждому ряду.

Все вычисления нужно производить в мм.

Каждый раз не производить эти расчеты поможет приведенная ниже таблица кратности кладочных размеров кирпича.

Кирпичи и кладка

Стандартный размер керамического кирпича составляет × × . При выполнении кирпичной кладки кирпичи укладываются на строительный раствор толщиной сантиметр. Чтобы кладка была прочной и устойчивой кирпичи укладывают в кладку, с так называемой, перевязкой швов.

Размеры кладки стандартного кирпича

Толщину стен принимают кратной величине, равной размеру половины кирпича. Например, это полкирпича, целый кирпич, равно полтора кирпича, в два кирпича и так далее. Керамический кирпич изготавливается пустотелым и полнотелым, то есть с пустотами или без них.

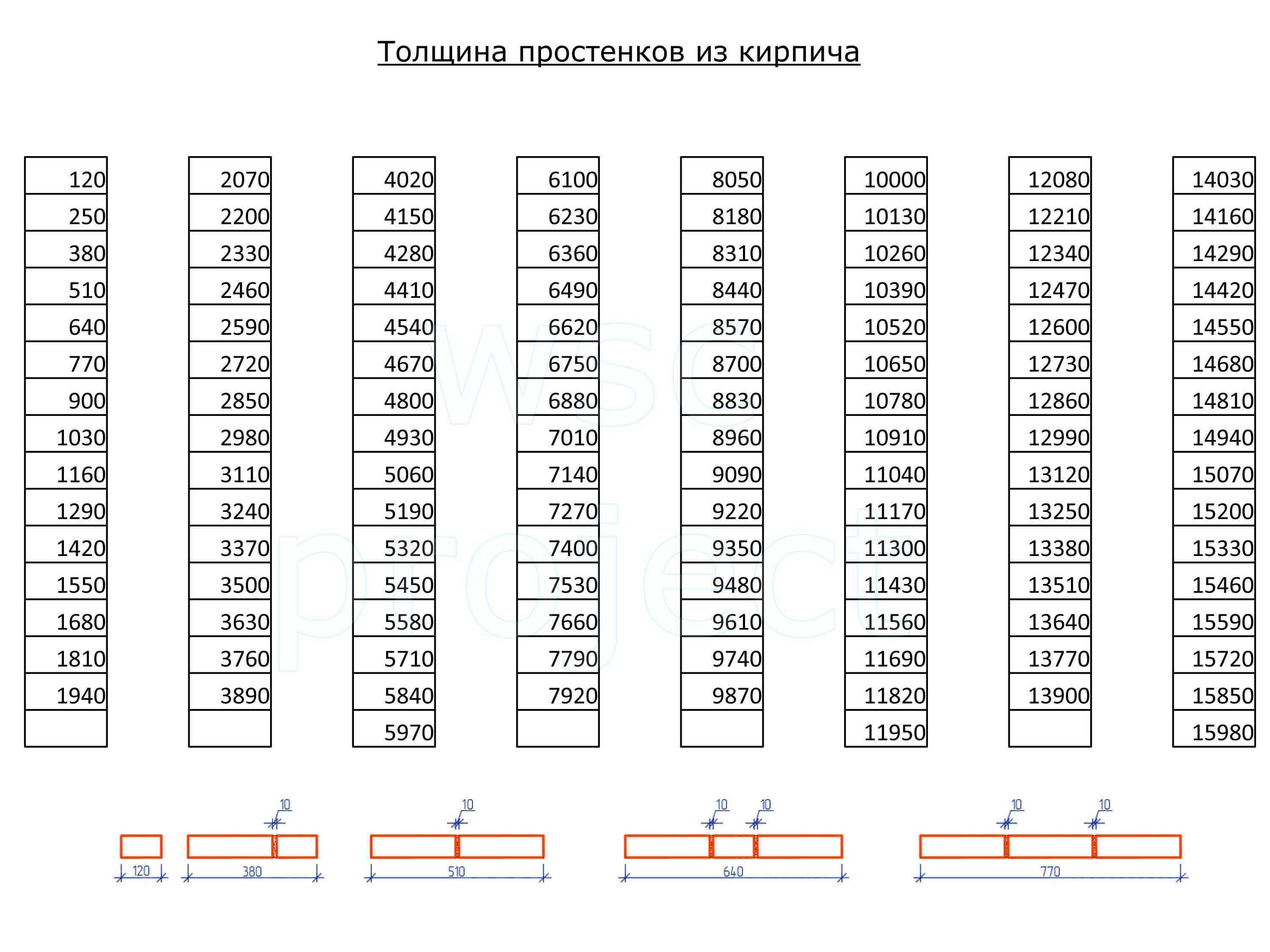

Размеры кирпичной кладки

Полнотелые кирпичи используются в местах, где есть необходимость противостоять распределенным нагрузкам. Например, в фундаментах, цоколях и в других местах. Хотя из полнотелых кирпичей можно и выложить наружные стены. Но это должно быть целесообразно, так как для обеспечения нормативной теплопроводности, толщина стены может значительно вырасти.

Пустотелые кирпичи, благодаря наличию пустот внутри них, являются менее теплопроводным, то есть стены из них могут быть тоньше по размеру, по сравнению с полнотелыми. Да и благодаря меньшему собственному весу, они меньше нагружают фундамент здания.

Размеры стандартного кирпича

Кирпич с семью щелевыми пустотами

Легкобетонный камень с щелевыми пустотами

Размеры

Совсем не обязательно самому рассчитывать длину рядов, ведь можно воспользоваться уже готовыми данными. Для этого нужно иметь таблицы с размерами, которые мы представим ниже.

Толщина рядов

Перед тем как обращаться к той или иной таблице, следует определиться с типом кладки. Так, если вы решили класть кирпич без утеплителя, то участок, состоящий из двух кирпичей будет ровняться 250 мм (120*2 +10 – средняя толщина шва). Таким образом, строительный кирпич в кладке может занимать пространство 120,250, 380 мм и так далее.

Однако данные показатели могут быть другими, если предполагается кладка на ребро. В таком случае толщина будет составлять 65 мм. То есть ряды могут занимать пространство 65, 140, 215 мм и так далее.

Чтобы высчитать ряд, который не вошел в данную таблицу, можно воспользоваться формулой: N*R+(N-1) *T, где:

• N-номер ряда;
• R-толщина кирпича (в нашем случае 12 см);
• Т –толщина шва, по стандарту 10 мм, но можете использовать иное значение.

Если вы решили воспользоваться утеплителем, то таблица кирпичной кладки будет носить другой характер

В частности, при подсчете толщины ряда будет принята во внимание толщина выбранного утеплителя для кирпичных стен

Вертикальные размеры

Данный аспект высчитывается таким же образом, но с небольшим уточнением. Дело в том, что высота кирпича может быть разной. Так обычное изделие обладает высотой 65 мм, а утолщенное 88 мм (к примеру, двойной силикатный кирпич М 150).

Во время проектирования обычно толщине шва кирпичной кладки присваивают значение 12 мм (на практике оно может немного отличаться).

Кладка кирпича — определяем размеры разными способами

Чтобы определить размеры кирпичной кладки, необходимо заранее просчитать площадь будущей конструкции. Сделать это сравнительно нетрудно — достаточно умножить высоту предполагаемой стены на ее длину, то есть перемножить значения вертикали и горизонтали конструкции. Из полученного значения следует отнять площадь дверных и оконных проемов, а также других возможных конструкций, например, отверстий вентиляции.

Также необходимо помнить о том, что для работы на высоте без подмостей не обойтись. Они позволяют упростить процесс различных строительных работ, включая кладку кирпича. Стандартный размер подмостей 5 м х 2.5 м. На ней можно разместить 2 поддона кирпичей, емкость для раствора. Кроме того, на ней располагаются сами строители, проводящие кладку кирпича.

Кирпичная кладка — вычисляем размеры по стандартной формуле

Чтобы научиться определять размеры кладки кирпича, необходимо понять общий порядок расчетов. Для вычисления необходимого количества блоков, как было отмечено выше, нужно знать площадь будущей стены. Далее необходимо воспользоваться формулой, чтобы вычислить, сколько материалов потребуется на 1 м² кладки кирпича. Она выглядит следующим образом:

К = 1000/(L+10)*1000/(H+10)

В данной формуле:

• К = количество кирпичей на 1 м² кладки;
• L — длина кирпичного блока (250 мм);
• H — высота кирпичного блока (65 мм).

Числа 10, которые прибавляются к длине и высоте блока — это размер кладочных швов, обязательно учитываемый при расчете. Следуя данной формуле, можно узнать сколько кирпича нужно на 1 м²:

К = 1000/(250мм + 10мм) * 1000/(65 мм + 10 мм) = 50.4

Полученный результат округляем в большую сторону и получаем 51 кирпич. Такое количество требуется на 1 квадрат кладки. Теперь это число остается умножить на предварительно рассчитанную площадь стены с учетом проемов.

Как посчитать с учетом способа укладки

Формула, с помощью которой определяют требуемые количество кирпичных блоков для возведения необходимой конструкции, считается универсальной. Однако при выполнении расчетов многие совершают серьезную ошибку, получая в результате неверные результаты. В данной формуле не учитывается ширина кладки, а она является ключевым фактором, влияющим на расход блоков при строительстве.

Данная формула учитывает кирпичные блоки стандартного размера — 250 х 120 х 65 мм. Поэтому она может использоваться без изменений в том случае, если ширина кладки — 0.5 кирпича. Если же используется другой вариант раскладки, необходимо использовать соответствующий коэффициент.

Если говорить простыми словами, при укладке полкирпича на 1 м² необходимо 51 блок. Однако если ширина ряда составляет 1 кирпич, то расход материалов, независимо от способа перевязки, увеличивается вдвое. Поэтому при расчете итоговый результат умножается на коэффициент 2. Аналогичным образом он применяется при расчете для других способ укладки.

Для примера, если на 1 м² в полкирпича потребуется 51 блок, то для укладки в 1 кирпич это значение будет умножено на 2. Используя данный коэффициент можно вычислить количество необходимых материалов с минимальными погрешностями.

Кирпичная кладка — используемая таблица в строительстве

Вычислив площадь и определив ширину кладки, можно выполнить расчет необходимого количества материалов. Однако если вы не хотите заниматься вычислениями или боитесь допустить ошибку, в этом случае на помощь придет таблица кирпичной кладки с учетом ширины.

Все значения в данной таблицы рассчитаны с использованием формулы, представленной выше. Расчеты выполнены с учетом кладочных швов по 10 мм. Если вам известна площадь кладки или она описана в плане строительных работ — достаточно посмотреть в таблицу, чтобы определить необходимое количество кирпичных блоков. Единственный нюанс заключается в том, что расчеты выполнены на основе размеров стандартного одинарного кирпича высотой 65 мм. Однако используя описанную формулу, можно рассчитывать необходимое количество материалов и при использовании полуторных или двойных блоков.

Расчет наружных продольных кирпичных стен

Особенности расчета наружных стен

Для наружной стены также прибегают к приему условного вырезания: вырезают участок между осями оконных проемов, причем непосредственному расчету подлежит простенок нижнего этажа данного участка. Ширина участка по межоконным поясам B=1,8 м. Расчетные габариты сечения простенка исходят из его фактических габаритов: высота h=0,51 м, ширина b=0,8 м. Высота простенка H=1,5 м.

Действительно, простенок имеет меньшее сечение, по сравнению с сечением межоконных поясов; нагрузка же с межоконных поясов «идет» в простенок; наиболее нагруженным простенком является простенок нижнего этажа.

Нагрузки от перекрытий/покрытия на расчетный участок стены собирают также с «грузовой полосы». Ширина грузовой полосы предопределяется шириной расчетного участка стены. На расчетный участок приходит половина нагрузки от перекрытий/покрытия в пределах пролета. В итоге, в нашем случае, ширина грузовой полосы bгр.=1,8 м, длина aгр.=6,0/2=3,0 м.

На наружные стены перекрытия опираются только с одной стороны, что предопределяет расчет на внецентренное сжатие. Причем считают, что внецентренно на участок приходит только нагрузка от перекрытия, непосредственно на него опирающегося (в нашем случае от перекрытия первого этажа). Нагрузка от вышерасположенных перекрытий, а также от веса кладки простенка и вышерасположенной кладки приходит на простенок центрально. Данный прием также можно отнести к упрощающим расчет допущениям.

Для упрощения (см. «Основные расчетные зависимости»), расчетную схему простенка принимают в виде стержня, имеющего шарнирное сопряжение с соседними конструкциями; расчетную высоту при определении гибкости принимают равной фактической высоте (l0=H=1,5 м). Причем считается, что момент линейно убывает до нуля. Принципы изменения значения коэффициента продольного изгиба по высоте простенка аналогичны как при центральном сжатии. В итоге, мы пришли к конструктивной и расчетной схемам условно вырезанного участка.

Расчет наружной продольной кирпичной стены на внецентренное сжатие (простенка)

Далее запишем основную расчетную зависимость при внецентренном сжатии (см. «Основные расчетные зависимости»):

N ≤ Nu где N – наибольшая продольная сила, действующая в расчетном сечении простенка с эксцентриситетом ered, кН; Nu– минимальная несущая способность расчетного сечения простенка при внецентренном сжатии, кН. Соответственно, определим N и Nu.

Наибольшая продольная сила

Минимальная несущая способность при внецентренном сжатии

В итоге: N=590 кН ≤ 783 кН=Nu условие выполняется (коэффициент использования k=590/783=0,75). Значит, несущая способность внутренней продольной несущей стены обеспечена (достаточна для восприятия действующих на нее нагрузок).

Далее отметим, что если бы условия основных расчетных зависимостей не выполнялись (k>1), то это свидетельствовало бы о необходимости усиления стен. Если бы мы при этом выполняли расчет для проектируемой стены, то невыполнение условий свидетельствовало о необходимости либо увеличения марок материалов, входящих в кладку, либо увеличения габаритов сечений стен (толщины).

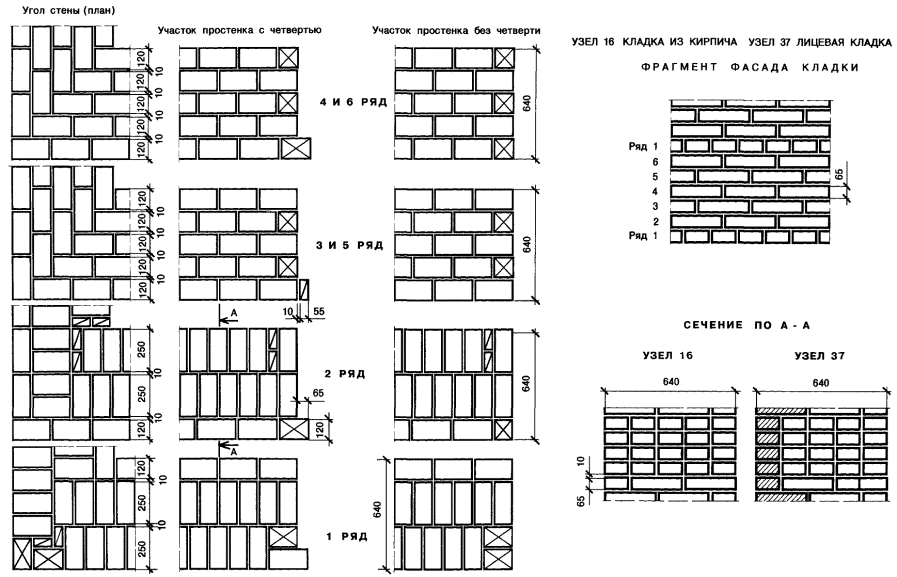

Чертежи порядовки

При выполнении чертежей разрезов зданий, при масштабе чертежа от и меньше, каменная кладка на них заштриховывается тонкими линиями с углом наклона в градусов. Возможно также обвести их по контуру сплошной основной линией.

Вертикальная порядовка
из легкобетонных камней

Для изображения каменной кладки используются особые чертежи, которые называются порядовки. Они обычно изготавливаются в масштабе от до . На приведенном рисунке справа показана вертикальная порядовка. А именно, разрез в районе окна наружной стены в двухэтажном доме. Как видно по чертежу, его стены выложены из кирпичей двух видов: размером × × и продольных половин × × со швом раствора в . На чертеже ряды нумеруются, выставляются все нужные для чтения размеры, поставлены отметки высоты и сделаны необходимые надписи для пояснения.

Если требуется уточнить вид и тип отдельных элементов конструкции, то выполняется чертеж отдельных узлов кладки. На поясняющих рисунках ниже изображена горизонтальная порядовка из двух смежных рядов для угла наружной стены, выполненная из керамического кирпича. Используемая в кладке арматура отмечена с помощью штрих-линии.

Горизонтальная порядовка первого ряда

Горизонтальная порядовка второго ряда

Контроль качества кладки

Знать габариты используемого стройматериала и быть знакомым с таблицей кратности должен каждый современный строитель. Проверяют соответствие между возводимой кладкой и расчетными вертикальными параметрами по таблице кратности не реже 2 раз на каждом метре высоты стены. Внешний вид стены, способ кладки и высота всех возводимых конструкций должны соответствовать рабочим чертежам.

Знание габаритов стройматериалов и умение производить нужные расчеты позволят верно рассчитать объем необходимого материала, а при его закупке следует выбрать производителя, выдерживающего стандартные размеры. Это позволит сэкономить время и средства покупателя.

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Прочность и долговечность кирпичной кладки зависят от типа конструкции, расхода раствора, типа камня и системы его перевязки. Большое значение имеют размеры кирпичной кладки, их соответствие нормативным требованиям

При расчетах важно прежде всего определить, к какому типу относится кирпич и какие размеры он имеет, поскольку он бывает разных видов и габаритов

Рисунок 1. Схема кирпичной кладки.

Но несмотря на то что этот материал такой разнообразный, с разными характеристиками и изготавливается из разного сырья, вычисление размеров стеновых конструкций выполняется аналогично, будь то кирпичные, крупно- или мелкоблочные постройки. Поэтому представленными ниже примерами вычислений можно пользоваться не только для строений кирпичных, но и для других видов каменных строений.

Технология самостоятельной кладки кирпича

Кладку несущих стен лучше выполнять из полнотелого кирпича. Это обеспечит повышенные прочностные характеристики конструкции, гарантированную надежность и долговечность строения. Толщина конструкций определяется в зависимости от необходимой несущей способности, теплотехнических и других эксплуатационных параметров на этапе проектирования здания.

Укладка керамического кирпича производится на постель (плашмя) горизонтальными рядами. В исключительных случаях – на ложок (ребро). В процессе работ обязательно выполняется перевязка продольных, поперечных и вертикальных швов, чтобы обеспечить монолитность конструкции и равномерное распределение воздействующих на нее нагрузок.

Высота одного горизонтального ряда определяется исходя из толщины используемого материала и кладочного шва (10 или 12 мм). То есть, при использовании стандартного кирпича (65 мм), она будет составлять 75 или 77 мм.

Система перевязки

Перевязка кладочных швов может выполняться несколькими способами:

• однорядным;
• многорядным.

При условии применения однорядной схемы качественный результат получается при чередовании тычковых и ложковых рядов. Также стоит учитывать, что в этом случае у соседних рядов поперечные швы смещены на ¼ кирпича.

Для обеспечения достаточной прочности соединения и правильного распределения нагрузок при кладке из одинарного красного кирпича требуется 1 тычковый ряд, который необходимо чередовать через каждые 6 рядов обычных. А при использовании утолщенных элементов – целесообразнее повторять через 5 рядов.

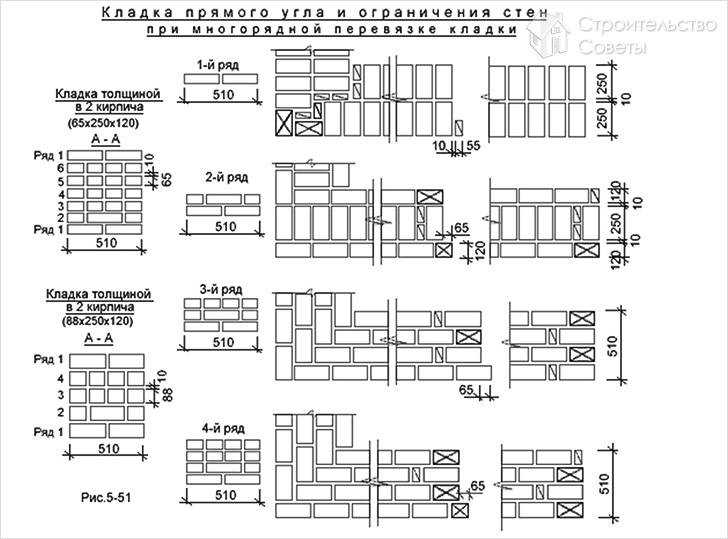

Но наиболее оптимальная схема перевязки показана на рис. 1:

а – кладка в 2 кирпича

б – кладка в 1,5 кирпича

в – кладка в 2,5 кирпича

Рисунок 1. Схема перевязки при разной толщине кладки

При кладке в полкирпича каждый 4-й горизонтальный ряд рекомендуется дополнительно армировать. Для этого можно использовать либо стальную арматуру небольшого сечения (до 8 мм в зависимости от толщины кладочного шва), либо специальную кладочную сетку.

Правила ведения кладки

Кладка стен из красного кирпича выполняется согласно следующему перечню несложных правил и с соблюдением последовательности:

1. Выкладка нескольких рядов по углам будущего строения согласно разметке с соблюдением горизонтали и вертикали при помощи строительного уровня.
2. Крепление на выведенных углах порядовок (см. рис. 2) – реек в виде уголков с нанесенными в соответствии с толщиной ряда делениями.

3. Выверка правильности установки порядовок и натяжка между ними причального шнура.

   Рисунок 2. Схема установки порядовок и причалки между ними

4. Шнур располагается строго на уровне верхнего края, но с отступом от вертикальной плоскости кирпича 2-4 мм.
5. Вдоль будущей стены раскладываются кирпичи, и начинается кладка.
6. На поверхности расстилается раствор для укладки. Для тычкового ряда ширина грядки должна составлять 200-220 мм, а для верстового – 80-100 мм. Отступ от лицевой поверхности соблюдается в пределах 10-15 мм. Толщину грядки нужно обеспечить 20-25 мм (в зависимости от консистенции кладочной смеси), которых будет достаточно для получения шва 10-12 мм.
7. При работе с ложковым рядом к укладке следующего можно приступать только после выкладки его верст и забутки.

Термины, применяемые при кирпичной кладке, показаны на рис. 3

Рисунок 3. Термины, применяемые при кирпичной кладке.

Подсчет расхода кирпичей

Прежде чем приступать к строительству, необходимо подсчитать необходимое количество кирпича. При подсчете расхода нужно руководствоваться нормами расхода кирпича и цемента на 1м3 кладки различной толщины. На 1м3 кирпичной кладки стены толщиной в 1 кирпич потребуется следующее количество материалов:

–одинарного полнотелого кирпича – 400 шт., раствора – 0,221 м3;

–одинарного пустотелого кирпича – 400 шт., раствора – 0,223 м3;

–утолщенного кирпича – 300 шт., раствора – 0,205 м3.

На 1м3 кирпичной кладки стены толщиной в 1,5 кирпича потребуется:

–одинарного полнотелого кирпича – 395 шт., раствора – 0,234 м3;

–одинарного пустотелого кирпича – 395 шт., раствора – 0,236 м3;

–утолщенного кирпича – 296 шт., раствора – 0,216 м3;

–одинарного полнотелого кирпича – 394 шт., раствора – 0,24 м3;

–одинарного пустотелого кирпича – 394 шт., раствора – 0,242 м3;

–утолщенного кирпича – 294 шт., раствора – 0,222 м3.

Несколько практических советов

В конце нашей статьи мы решили предоставить вашему вниманию несколько полезных советов. Они будут особенно актуальны в том случае, если вы производите кладку своими руками впервые.

Итак, прислушайтесь к следующим рекомендациям:

• Первым делом уложите ряд без раствора («на сухую»). Данная мера позволит сразу же отсортировать кирпич нестандартных размеров (такое зачастую случается). Помните, что цена ошибки при кладке с раствором очень высока, поэтому перестрахуйтесь.
• Если у вас есть перед глазами таблица кирпичных размеров, то постарайтесь рассчитать кладку таким образом, чтобы пришлось резать как можно меньшее количество материала. В частности, старайтесь выбирать перевязку с наименьшим количеством половинчатых кирпичей.
• Наносить «постель» из раствора следует таким образом, чтобы она не доходила до края основания на 1 см. Это предотвратит выдавливание раствора в процессе кладки, которое сулит трудоемкими манипуляциями по очистке.

Не забывайте про разные цветовые гаммы

https://youtube.com/watch?v=hL5G9Wi2XbE

Помните, что представленная выше таблица кладочные размеры кирпича подразумевает изделия без дефектов и расхождений в размерах. Однако на практике даже у самого признанного производителя имеют место неточности. Поэтому будьте заранее к ним готовым.

Виды кирпичной кладки

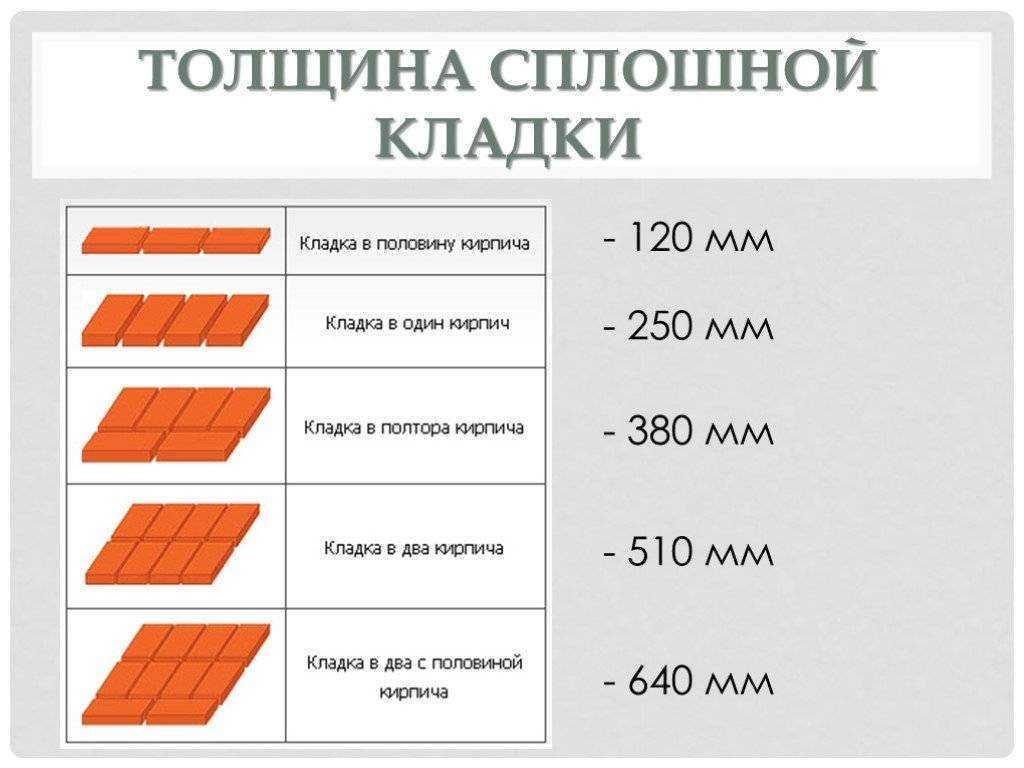

Толщина кладки из кирпича

Размеры кладки и кирпича напрямую зависят от типа самой кладки, перевязки, применяемого материала. При этом сильное влияние оказывается стандартизацией модульного размера одного блока (кирпича).

Итак, ширина, высота кирпичной кладки зависит от способа выкладывания кирпича. Всего различают несколько таких модификаций:

• Тычковая верста, при которой кладка осуществляется тычковой поверхностью вверх;
• Ложковая верста, при которой кирпич укладывается ложком вверх;
• Комбинированная или ложковая с забутком.

Также влияние на размеры оказывает и толщина шва. Швы при кладке используются такого вида, как:

• Вподрезку, где раствор ложится на одном уровне со всей поверхностью кладки;
• Впустошовку, когда раствор заходит под прямым углом за саму поверхность кирпича;
• Вогнутый расшитый. В этом случае раствор убирается из шва при помощи специальной расшивки, образуется вогнутая вовнутрь поверхность;
• Выпуклый расшитый, шов при помощи специальной расшивки образует немного выпуклую поверхность.

Размеры швов составляют:

• Для горизонтальных рядов – 10мм, при этом допускаются отклонения от 8 до 12мм;
• Для вертикальных – 12мм, допустимые отклонения составляют от 10 до 15мм.

При выполнении перевязок также существуют свои особенности в соблюдении точных размеров для кладки из кирпича. При этом перевязки могут быть таких типов:

• Многорядными ступенчатыми, где один тычковый ряд накладывается на 4-е ложковых;
• Однорядная цепная, где тычковые и ложковые ряды из кирпича чередуются между собой.

Для сопряжения тонких кирпичных стен с капитальной стеной размеры составляют: выступ кирпича (паз) – 120мм, ширина паза – 140мм. Для обычных стен ширина паза –85мм, из которых 65 – кирпич, 20– швы. При разрыве вертикальной штаброй глубина паза составляет 60мм.

Вообще, при цепной перевязке, когда толщина стены составляет 510мм, первый ряд кирпича идет тычками, далее второй – ложками и тычками. Для стен в полтора и два с половиной кирпича – первая верста укладывается ложками, вторая – тычками.

При этом при формировании стен с цепной перевязкой и кладкой в полтора кирпича применяется цельный кирпич, четвертки и трехчетвертки. Толщина основной стены составляет 510мм, сопряженной – 380.

Для кладки в два и два с половиной – толщина составляет 640мм для основной и 510мм для сопряженной. При перекрестной перевязке сопряженных стен и кладке в полтора кирпича размеры толщины составляют 380мм.

Ширина, высота кирпичной кладки зависит и от количества раствора, который применяется при выполнении кладки. Для ложкового ряда наносят смесь слоем в 80-100мм, для тычкового – 200-220мм. Сама толщина растворной грядки должна составлять 15-20мм. При этом размеры швов при выполнении работ необходимо постоянно контролировать, так как только это может обеспечить должную надежность и прочность самих стен.

Размер кирпичной кладки сильно зависит от применяемого материала кирпичных блоков. Это могут быть:

• Кирпичные;
• Мелкоблочные;
• Тесовый;
• Бутовый;
• Крупноблочный.

Сама кладка при необходимости может облицовываться декоративным кирпичом, причем различной толщины.

Стандартные размеры предоставляются для обычного красного керамического либо для силикатного кирпича. В том случае, когда применяется камень из других материалов и других размеров, необходимо просто следовать стандартной формуле измерения и соблюдать рекомендуемую толщину для горизонтальных и вертикальных швов кладки.

Справочная таблица: кладка из кирпича и размеры. Толщина рядов. Вертикальные размеры. Прочностный предел

Производственники кирпича стремятся стандартизовать собственное производство для облегчения его применения. В данной связи людям стала требоваться таблица кратности кладки из кирпича, благодаря которой можно облегчить ориентировочные расчеты.

О ней и об иных нюансах мы расскажем вам в нашей публикации.

Для того чтобы достигнуть исключительно хорошего результата, нужно вооружиться конкретной информацией

Абсолютно не нужно самому рассчитывать длину рядов, ведь воспользуйтесь уже готовыми данными. Для этого необходимо иметь таблицы с размерами, которые мы представим ниже.

Толщина рядов

Прежде чем обращаться к той либо другой таблице, необходимо сформироваться с типом кладки. Так, если вы все таки захотели ложить кирпич без материала для утепления, то участок, который состоит из 2-ух кирпичей будет ровняться 250 мм (120*2 +10 – средняя толщина шва). Аналогичным образом, кирпич строительный в кладке может занимать пространство 120,250, 380 мм и так дальше.

Впрочем эти показатели могут быть иными, если предполагается укладка на ребро. В данном случае толщина как правило составит 65 мм. Другими словами ряды могут занимать пространство 65, 140, 215 мм и так дальше.

Справочная таблица — кратность кладки из кирпича освободит вас от надобности каждый раз исполнять расчеты

Чтобы сосчитать ряд, который не вошел в данную таблицу, воспользуйтесь формулой: N*R+(N-1) *T, где:

• N-номер ряда;
• R-толщина кирпича (в нашем случае 12 см);
• Т –толщина шва, стандартно 10 мм, но можете применить иное значение.

Если вы все таки захотели воспользоваться теплоизолятором, то таблица кладки из кирпича будет носить другой характер

В особенности, при подсчете толщины ряда будет принята во внимание толщина подобранного материала для утепления для стен из кирпича

Вертикальные размеры

Этот нюанс высчитывается точно также, но с меньшим уточнением. А дело все в том, что высота кирпича может быть самой разной. Так простое изделие обладает высотой 65 мм, а утолщенное 88 мм (например, двойной белый кирпич М 150).

При проектировании в большинстве случаев толщине шва кладки из кирпича присваивают значение 12 мм (как показала практика оно может чуть-чуть разниться).

Обычный образец, см

Совет: если вы думаете установку анкерной сетки, то толщину горизонтальных швов следует расширить на 1-2 мм.

На этом фото приведены ключевые методики кладки

Стандартные размеры

Стандарты на стройматериалы у отечественных и зарубежных производителей не совпадают.

Импортный одинарный кирпич чуть меньше российского. Чем это обусловлено, сказать трудно. Возможно, причина в том, что зарубежные строители не сталкиваются с такими сильными морозами. Возможно, внятной причины в таком различии вовсе нет, просто так сложилось исторически.

Стандартные размеры разных видов кирпичей.

Когда проектировщик начинает расчет возводимой конструкции, он опирается на размеры, утверждаемые ГОСТом.

Ему нет необходимости выяснять на предприятии, каких размеров будет производиться партия стройматериалов сегодня, каких — завтра, а каких — через месяц, как раз ко времени, когда будет готов расчет здания.

Благодаря тому, что все делается по единым размерам, конструктор решает, из чего именно будет возводиться строение, делает расчет, а стройматериалы закупаются у любого производителя, выпускающего качественную продукцию.

Таблица размеров и маркировки кирпича отечественных производителей

Размер, мм	Маркировка размера	Название	Маркировка названия
1НФ	250×120×65	одинарный	О
0,7НФ	250×85×65	евро	Е
1,3НФ	288×138×65	модульный одинарный	М
1,4НФ	250×120×88	полуторный	У
2,1НФ	250×120×140	двойной (камень)	К
1,8НФ	288×138×88	камень
2,9НФ	288×138×140
3,2НФ	250×180×140
3,7НФ	288×288×88
4,5НФ	250×250×140
4,9НФ	380×180×140	камень крупноформатный	КК
6НФ	250×250×188
6,8НФ	380×250×140
9,3НФ	380×255×188
10,7НФ	380×250×219
11,2НФ	398×250×219
14,3НФ	510×250×219

Таблица размеров и маркировки европейского кирпича

Размер, мм	Маркировка
240×114×52	DF
240×115×113	2DF
240×115×71	NF
240×115×61	RF
210×100×65	WDF
210×100×50	WF

Характерности кирпичной кладки

Стандартизация всех систем перевязки кладки из кирпича и размеров самого кирпича, содействует, исходя из этого, стандартизации кратности кладки из кирпича.

Система перевязки кладки из кирпича и размеров кирпича.

Если стеновая кладка выполняется без применения материала для утепления либо без прослоек воздуха, то кратность стен аналогична модульным габаритам кирпичных граней, а еще нормированным объемам кладочных швов.

1. В период проектирования кратности кирпичных колонн, толщины стеновых поверхностей и простенков, в основном, считают ширину кладочного вертикального шва кратной 1 см (как показала практика же – от 0,8 см до 1,2 см).
2. В этом случае пара кирпичей, уложенных тычком, составляют некий кладочный участок, величина которого кратна длине кирпича, уложенного ложком (12 см + 1 см + 12 см = 25 см).
3. Поэтому, таблица размеров кладки из кирпича может владеть следующими размерами: 12, 25, 38, 51, 64, 77, 90, 103 см и так дальше. Однако есть и исключения.

Укладка кирпича на ребро: 1 — кирпичи, настеленные на ложок; 2 — анкерный штырь; 3 — растворный шов; 4 — причальный шнур.

Иногда перегородки из кирпичного материала выполняют кладкой последнего кирпича на ребро .

В этом случае таблица кратности обладает размером толщины простенка из кладки из кирпича – 12 см взамен типовых 6,5 см.

Иным же исключением считается упомянутая чуть до недавнего времени стеновая конструкция с применением утеплителя либо же с прослойкой воздуха. В таком случае кратность стены из кирпича зависит от толщины самого материала для утепления либо от численности пустоты.

Толщина сечения складывается из размера модульного конструктивного участка плоскости стены, из отделочного слоя, толщина его составляет, в основном, 12 см, а еще из расчетной толщины материала для утепления.

Итак, с размерами кладки из кирпича в плане все ясно. Вертикальные же размеры кладки подчинены тем же законам, но с маленькой оговоркой. В процессе строительства принята пара параметров кирпича:

Стандарт размеров кирпича.

1. Обычный кирпич обладает высотой 6,5 см. Впрочем есть утолщенный вариант кирпича, высота которого составляет 8,8 см. В период проектирования высоты нужной конструкции следует принять размер шва кладки из кирпича между горизонтальными рядами – 1,2 см.
2. Как показала практика же разрешается 1 – 1,5 см. В ходе выполнения кирпичной армированной кладки, также, при ее электропрогреве, в горизонтальные швы нужно положить электроды либо же сетки.
3. Собственно благодаря этому размеры швов кладки из кирпича зимнего варианта обязаны быть не меньше 1,2 см. Аналогичным образом, высота стеновых поверхностей, колонн и простенков из простого кирпича: 7,7 см, 15,4 см, 23,1 см, 30,8 см, 38,5 см, 46,2 см и дальше спустя каждые 7,7 см.

Для утолщенного же типа кирпича или, как его по другому называют, полуторного – 10 см, 20 см, 30 см, 40 см, 50 см и дальше спустя каждые 10 см. Плюс ко всему 13 рядов простого кирпича ложатся точно также 10-ти рядам утолщенного (100 см).

Арочные перемычки и своды

Арочные перемычки, а также арки и своды выкладывают в такой же последовательности, как и клинчатые перемычки. Швы между рядами должны быть перпендикулярны к кривой линии, образующей нижнюю поверхность арки, и к наружной поверхности кладки. Швам кладки придают клинчатую форму с расширением вверху и сужением внизу. Такое расположение рядов кладки и разделяющих их постелей соответствует первому правилу разрезки кладки, так как в арках и сводах усилие от нагрузки меняет свое направление, действуя по касательной к кривой арке. Постели рядов оказываются перпендикулярными направлению давлений (рис. 76).

Рис. 76. Кладка перемычек: а – клинчатой; б – лучковой. 1 – направление опорной плоскости; 2 – замковый кирпич

Рис. 76 (продолжение). Кладка перемычек: в – арочной; г – швы кладки; 1 – направление опорной плоскости; 2 – замковый кирпич; 3 – шнур; 4 – шаблон-угольник

Кладку арочных перемычек ведут по опалубке соответствующей формы в такой же последовательности, как и кладку клинчатых перемычек. Направление радиальных швов и правильность укладки каждого ряда проверяют по шнуру, закрепленному в центре арки. Шнуром и шаблоном-угольником, одна из сторон которого имеет очертание, соответствующее кривизне арки, определяют и проверяют положение каждого ряда кладки.

Конструкция опалубки для кладки сводов и арок должна быть такой, чтобы она могла обеспечить равномерное опускание ее при снятии. Для этого под кружалами ставят клинья, при постепенном ослаблении которых опалубка опускается.

Сроки выдерживания арочных и клинчатых перемычек в опалубке в зависимости от температуры наружного воздуха в летних условиях и марки раствора могут быть от 5 до 20 суток, а перемычек рядовых – от 5 до 24 суток.

Предел прочности

Также стоит поговорить и о такой характеристике как предел прочности кирпича. Она показывает насколько серьезные нагрузки может выдержать материал.

Наименование изделия	Предел прочности
Во время сжатия	Во время изгиба
всех разновидностей	Полнотелого одинарного и утолщенного кирпича	пустотелого утолщенного кирпича
Средний показатель для 10 образцов	минимальный для конкретного образца	Средний показатель для 10 образцов	минимальный для конкретного образца	Средний показатель для 10 образцов	минимальный для конкретного образца
300	30,0 (300)	25,0 (250)	4,0 (40)	2,7 (27)	2,4 (24)	1,8 (18)
75	75 (7,5)	50 (5)	16 (1,6)	11 (1,)	8 (0,8)	5 (0,5)
100	100 (10)	75 (7,5)	20 (2)	13 (1,3)	10 (1)	7 (0,7)
125	125 (12,5)	100 (10)	24 (2,4)	16 (1,6)	12 (1,2)	9 (0,9)
150	150 (15)	125 (12,5)	27 (2,7)	18 (1,8)	15 (1,5)	11 (1,1)
175	175 (17,5)	135 (13,5)	30 (3)	20 (2)	16 (1,6)	12 (1,2)
200	200 (20)	150 (15)	32 (3,2)	21 (2,1)	18 (1,8)	13 (1,3)
250	250 (25)	200 (20)	35 (3,5)	23 (2,3)	20 (2)	16 (1,6)

Расчетная таблица – прочность кирпича на сжатие поможет вам поближе познакомиться с данным аспектом

Как гласит инструкция, в качестве лицевого материала можно использовать марки не ниже 125. В противном случае велика вероятность повреждения облицовки. Вышеописанные цифры отображены в ГОСТ 379-95.
