Профнастил марки н60

Профнастил несущий: цена и где купить

Профилированные листы, относящиеся к категории несущих, продаются по разной цене. На стоимость влияют технические параметры материала, в частности, отсутствие или наличие полимерного покрытия. Можно ли сэкономить и купить профнастил в Санкт-Петербурге надлежащего качества? Да. Для достижения такой цели стоит приобретать материал у производителя, который не стремится к лишней наценке. В строительных магазинах, где продаются различные материалы для строительства, покупка профлиста обойдется в большую сумму, чем у производственной компании, в силу особенностей осуществляемой торговой деятельности.

Вес профилированного листа НС-35

ТИП	ВЫСОТА ПРОФИЛЯ, ММ.	ШИРИНА ПОЛНАЯ, ММ.	ШИРИНА РАБОЧАЯ, ММ.	ШИРИНА ЗАГОТОВКИ, ММ.	ТОЛЩИНА ЛИСТА, ММ.	МАССА 1 М. ДЛИНЫ, КГ.	МАССА 1 М2, КГ
НС35х1000-АНС35х1000-В	35	1060	1000	1250	0.5	5.4	5.09
0.55	5.9	5.57
0.7	7.4	6.98
0.8	8.4	7.93

Максимальная нагрузка на квадратный метр в килограммах.

Однопролетная схема

Расчетная нагрузка принята по деформации

Толщина,мм	Длина, м
	1,5	2	2,5	3	3,5
0,5	431	182	93	54	34
0,55	474	200	102	59	37
0,7	581	245	125	73	46
0,8	665	281	144	83	52
0,9	748	316	162	93	59

Двухпролетная схема

Расчетная нагрузка для пролета L=2,0 м (t=0,5) принята по расчету на устойчивость стенкиРасчетная нагрузка для пролетов L=2,0 (t=0,55-0,9); 2,5; 3,0 м (t=0,5-0,55; 0,9) принята по расчету на прочность на опореРасчетная нагрузка для пролетов L=3,0 (t=0,7;0,8мм); 3,5; 4,0 м принята по деформации

Толщина,мм	Длина, м
	2	2,5	3	3,5	4
0,5	266	183	127	85	57
0,55	316	202	140	93	63
0,7	431	276	182	114	77
0,8	491	314	208	131	88
0,9	515	330	229	147	99

Трехпролетная схема

Расчетная нагрузка для пролета L=2,0 м (t=0,5;0,55) принята по устойчивости стенкиРасчетная нагрузка для пролетов L=2,0 (t=0,7-0,9); 2,5 — 4,0 м принята по деформации

Толщина,мм	Длина, м
	2	2,5	3	3,5	4
0,5	302	180	104	65	44
0,55	361	198	114	72	48
0,7	472	242	140	88	59
0,8	541	277	160	101	68
0,9	608	312	180	114	76

Четырехпролетная схема

Расчетная нагрузка для пролета L=2,0 (t=0,5;0,55); 2,5 м принята по устойчивости стенкиРасчетная нагрузка для пролета L=2,0 м (t=0,7-0,9) принята по расчету на прочность на опореРасчетная нагрузка для пролетов L=2,5 — 4,0 м принята по деформации

Толщина,мм	Длина, м
	2	2,5	3	3,5	4
0,5	291	192	111	70	47
0,55	347	212	123	77	52
0,7	504	259	150	94	63
0,8	574	297	172	108	73
0,9	602	334	193	122	82

Монтаж листа

Еще одним преимуществом профлиста Н60 является простота его установки. Справиться с этой задачей сможет любой человек, который имеет хотя бы небольшой опыт в этом деле.

Обрешетка

Процесс монтажа обрешетки выполняется после того, как был уложен слой гидроизоляции. Для этого предстоит вначале поверх гидроизоляционной пленки к стропилам в направлении конька от карниза закрепить контрообрешетку. Используют бруски сечением 50х50 мм. А уже по ним можно устанавливать обрешетку, применяя обрезную доску сечением 32х100 мм. Перед применением пиломатериала он должен быть обработан антисептическим раствором. А вот как крепить профнастил на крыше саморезами, поможет понять видео из данной статьи.

На видео- шаг металлической обрешетки под профнастил н60:

Карнизный свес

Процесс укладки профлиста должен происходит с нижнего угла ската. При этом сразу принять карнизный свес. Для профлиста Н60 он будет составлять 200-300 мм.

Горизонтальный нахлест

Этот параметр зависит от угла наклона кровли и будет равен:

• при угле менее 15 нахлест не менее 200 мм;
• при угле 15 -30 – 150 — 200 мм;
• при угле более 30 — 100 – 150 мм.

Когда уклон конструкции меньше 12 градусов, то все нахлесты материала нужно герметизировать. Это касается вертикальных и горизонтальных нахлестов. Для этих целей можно задействовать тиоколовый или силиконовый герметик.

Процесс монтажа сводится к выполнению следующего плана:

1. Крепеж профлиста осуществляется в точке, где гофра прилегает к обрешетке.
2. Крепеж листов к нижней и верхней обрешетке осуществляется в каждой волне, ведь именно эти края подвергаются ветровой нагрузке. К доскам, которые являются промежуточными, можно крепить листы через волну.
3. Крепление листов в продольных стыках реализуется на расстоянии не больше 500 мм.
4. Крайние полки прилегающих друг к другу листов стоит соединить, используя комбинированные заклепки. Для этих целей задействуют ручной пистолет односторонней клепки.
5. Для монтажа профлистов стоит применять особые саморезы 4,8 *28-40 мм. Чтобы установить 1 м2 кровли придется использовать 5-8 штук. Такие крепежные элементы оснащены буром и неопреновой прокладкой. Чтобы завинтить саморез, необходима дрель и шуруповерт, имеющий низкую скорость вращения патрона.
6. На тех участках, где настил примыкает к трубам или стенам, потребуется установка специальных планок примыкания.
7. Крепеж конька к обрешетке осуществляется при помощи саморезов. По завершении всех работ необходимо удалить с кровли весь мусор и окрасить участки отрезов листа и царапины составом. Это позволит защитить металл от коррозии.
8. Когда пройдет 3 месяца, необходимо выполнить протяжку крепежных элементов, так как они могут ослабнуть.

Как выглядит оцинкованный профнастил  с21 и сколько может стоять лист такого строительного материала, рассказывается в данной статье.

А вот что собой представляет оцинкованный профнастил нс35 и как он выглядит, поможет понять фото в данной статье.

Так же будет интересно узнать о том, нужен ли подкладочный ковер под гибкую черепицу и как его подобрать, рассказывается в данной статье.

А вот какой лучший кровельный материал для крыши существует и как его выбрать. поможет понять информация из статьи.

Несущий профнастил: сферы применения

Марка профлиста	Фото	Основное применение
НС35 оцинкованный НС35 с полимерным покрытием		Для сооружения кровель даже с малым уклоном, быстровозводимых конструкций, малых архитектурных форм, стеновых ограждений, как с утеплением, так и без
Н57 оцинкованный Н57 с полимерным покрытием		Для кровель, навесов, строительства быстро разбираемых зданий, малых архитектурных форм
Н60 оцинкованный Н60 с полимерным покрытием		Для несъемных опалубок, междуэтажных перекрытий, покрытия крыш, стеновых конструкций
Н75 оцинкованный Н75 с полимерным покрытием		Для сооружения кровли, неснимаемой опалубки, несущих каркасных конструкций
Н114 оцинкованный Н114 с полимерным покрытием		Крыши зданий с большими пролетами, перекрытия между этажами в строениях, стеновые ограждения сооружений большой высоты

Профнастил — характеристики и классификация

Виды профнастила определяют:

• область применения: стеновой для облицовки стен и устройства ограждений , для настила покрытий (Н), универсальный профнастил, используемый как для покрытий, так и для стен (НС);
• геометрию сечения (высоту гофры, монтажную ширину и толщину профнастила);
• тип покрытия: полиэстеровое (PE), акриловое (АК), поливинилхлоридное (PVC).

ГОСТ 24045-2010 устанавливает следующий порядок обозначения:

• 1 — буква, указывающая на область применения,
• 2 — высота, монтажная ширина и толщина листа в мм,
• 3 — группа и марка стали по ГОСТ 14918,
• 4 — исходный материал защитного покрытия,
• 5 — материал лакокрасочного покрытия,
• 6 — ГОСТ.

Но, как правило, чаще применяются произвольные заводские шифры и сокращения, например: С21-1000-0,4РЕ (стеновой профиль высотой 21 мм, длиной 1000 мм и толщиной 0,4 мм, с полиестеровым покрытием).

Основные параметры и размеры

Установленные Государственным стандартом 24045-2010 размеры профнастила:

• длина листа зависит от типа профнастила. Стеновой лист производится кратной длиной 300 мм при мерной длине от 2,4 до 12 м, профнастил для перекрытий — длиной, кратной 250 мм при мерной длине от 3 до 12 м;
• допустимые величины поперечного сечения:
  • толщина профнастила без учета защитных слоев — от 0,4 до 1 мм для стеновых профилей, и от 0,5 до 1,5 мм для покрытий;
  • высота гофр от 8 до 160 мм;
  • ширина полок от 30 до 150 мм.

На профнастил окрашенный размеры устанавливаются в тех же пределах.

Вес профнастила оцинкованного, как и вес профнастила окрашенного, согласно ГОСТ 24045-2010 п.3.7 определяется стандартами предприятий или ТУ и не нормируется самим ГОСТом. Поэтому, в большинстве случаев производители и потребители ориентируются на справочные данные предыдущего ГОСТ 24045-94.

Тип профнастила Н	Вес 1 м/пог. кг	Вес 1м², кг	Тип профнастила С	Вес 1 м/пог. кг	Вес 1м², кг	Тип профнастила НС	Вес 1 м/пог. кг	Вес 1м², кг
Н57-750-0,6	5,6	7,5	С8-1150-0,5	5,4	4,70	НС35-1000-0,5	5,4	5,4
Н57-750-0,7	6,5	8,67	С8-1150-0,55	5,9	5,13	НС35-1000-0,55	5,9	5,9
Н57-750-0,8	7,4	9,87	С8-1150-0,7	7,4	6,43	НС35-1000-0,7	7,4	7,4
Н60-845-0,7	7,4	9,87	С10-1000-0,5	4,77	4,77	НС44-1000-0,5	5,4	5,4
Н60-845-0,8	8,4	9,94	С10-1000-0,55	5,21	5,21	НС44-1000-0,55	5,9	5,9
Н60-845-0,9	9,3	11,01	С10-1000-0,7	6,5	6,5	НС44-1000-0,7	7,4	7,4
Н75-750-0,7	7,4	9,87	С21-1000-0,5	5,4	5,4
Н75-750-0,8	8,4	11,2	С21-1000-0,55	5,9	5,9
Н75-750-0,9	9,3	12,4	С21-1000-0,7	7,4	7,4
Н114-600-0,8	8,4	14,0
Н114-600-0,9	9,3	15,5
Н114-600-1	10,3	17,17

ГОСТ 24045-94 ПРОФИЛИ СТАЛЬНЫЕ ЛИСТОВЫЕ ГНУТЫЕ С ТРАПЕЦИЕВИДНЫМИ ГОФРАМИ ДЛЯ СТРОИТЕЛЬСТВА

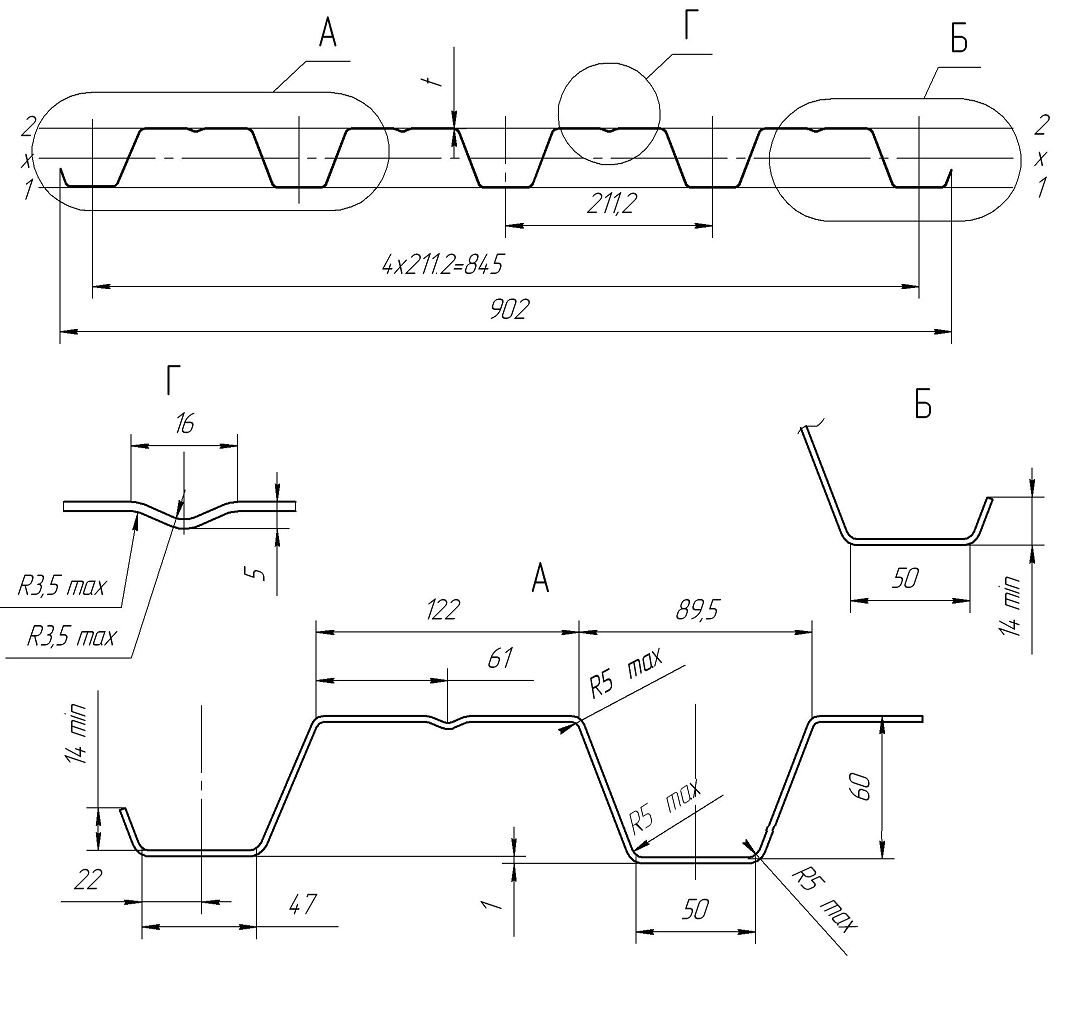

Профилированный лист типа Н высотой 57 и 60 мм

Обозначение профили-рованного листа	Размеры сечения, мм	Площадь сечения А, см2	Масса 1м длины, кг	Справочные величины на 1 м ширины	Масса 1 м2, кг	Ширина заготовки, мм
h	B1	t	B	b	b1	b2	b3	b4	b5	b6	h1, не менее	h2	R, не более	S	при сжатых узких полках	при сжатых широких полках
момент инерции, Ix, см4	момент сопротивления, см3	момент инерции, Ix, см4	момент сопротивления, см3
Wx1	Wx2	Wx1	Wx2
Н57-750-0,6	57	750	0,6	801	94,5	44	42	20	93	46,5	18	10	7	4	187,5	6,6	5,6	46,2	12,0	18,0	46,2	13,8	15,9	7,5	1100
Н57-750-0,7	0,7	7,7	6,5	53,8	14,8	21,1	53,8	16,4	19,7	8,7
Н57-750-0,8	0,8	8,8	7,4	61,2	17,9	24,4	61,2	18,9	24,0	9,8
Н60-845-0,7	60	845	0,7	902	89,5	50	47	22	122	61	16	14	5	3,5	211,2	8,8	7,4	62,1	14,6	24,4	59,1	16,5	18,7	8,8	1250
Н60-845-0,8	0,8	10,0	8,4	70,6	17,7	28,1	69,9	19,0	22,7	9,9
Н60-845-0,9	0,9	11,3	9,3	79,0	20,9	31,8	78,7	21,5	27,0	11,1

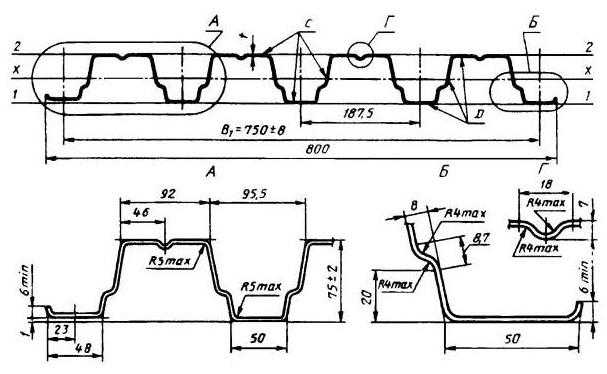

Профилированный лист типа Н высотой 75 мм

Обозначение профилированного листа	t, мм	Площадь сечения А, см2	Масса 1 м длины, кг	Справочные величины на 1 м ширины	Масса 1 м, кг	Ширина заготовки, мм
при сжатых узких полках	при сжатых широких полках
момент инерции, Ix, см4	момент сопротивления, см3	момент инерции, Ix, см4	момент сопротивления, см3
Wx1	Wx2	Wx1	Wx2
Н75-750-0,7	0,7	8,8	7,4	104,5	22,5	29,1	104,5	25,6	28,1	9,8	1250
Н75-750-0,8	0,8	10,0	8,4	114,9	25,8	32,2	114,9	28,5	33,1	11,2
Н75-750-0,9	0,9	11,3	9,3	129,6	30,2	37,6	129,6	31,6	38,0	12,5

Профилированный лист типа Н высотой 114 мм, шириной 600 мм

Обозначение профилированного листа	t, мм	Площадь сечения А, см2	Масса 1 м длины, кг	Справочные величины на 1 м ширины	Масса 1 м, кг	Ширина заготовки, мм
при сжатых узких полках	при сжатых широких полках
момент инерции, Ix, см4	момент сопротивления, см3	момент инерции, Ix, см4	момент сопротивления, см3
Wx1	Wx2	Wx1	Wx2
Н114-600-0,8	0,8	10,0	8,4	320,9	53,3	59,7	320,9	52,4	55,8	14,0	1250
Н114-600-0,9	0,9	11,3	9,3	361,0	60,0	67,2	361,0	59,6	65,9	15,6
Н114-600-1,0	1,0	12,5	10,3	405,4	67,6	75,0	405,4	67,6	75,0	17,2

Профилированный лист типа Н высотой 114 мм, шириной 750 мм

Обозначение профилированного листа	t, мм	Площадь сечения А, см2	Масса 1 м длины, кг	Справочные величины на 1 м ширины	Масса 1 м, кг	Ширина заготовки, мм
при сжатых узких полках	при сжатых широких полках
момент инерции, Ix, см4	момент сопротивления, см3	момент инерции, Ix, см4	момент сопротивления, см3
Wx1	Wx2	Wx1	Wx2
Н114-750-0,8	0,8	11,2	9,4	307,9	51,2	57,1	307,9	51,2	57,1	12,5	1400
Н114-750-0,9	0,9	12,6	10,5	345,2	57,4	64,0	345,2	57,4	64,0	14,0
Н114-750-1,0	1,0	14,0	11,7	383,6	63,8	71,1	383,6	63,8	71,1	15,4

При использовании сортамента следует учитывать, что одни позиции популярны и их можно купить практически на любой базе металлопроката, а некоторые позиции редки и достать их трудно, особенно в регионах. Также следует учитывать разброс цен, т.к. иногда выгоднее закладывать более дешевые балки, что окупается даже не смотря на некоторый перерасход металла.

В таблице представлены цены на начало 2018 года.

руб./пог. м.	МЕТА-ГОР, ООО	ПРОФ-МЕТАЛЛ, ООО	ДИПОС, ГК	ПРОФ-СТАЛЬ-ПРОКАТ, ООО	МЕТАЛЛ-СЕРВИС, ОАО	АТОН-СТАЛЬ, ООО	АМГ, ООО
Н57-750-0,4 мм	248
Н57-750-0,5 мм	280
Н57-750-0,55 мм					298
Н57-750-0,6 мм	331
Н57-750-0.65 мм							299
Н57-750-0,7 мм	380						339
Н57-750-0,8 мм	420						398
Н57-750-0,9 мм	492
Н60-845-0,4 мм	248
Н60-845-0,45 мм					264
Н60-845-0,5 мм	280	295			240		274
Н60-845-0,55 мм		325			245		318
Н60-845-0,6 мм	331	352					340
Н60-845-0,65 мм		382					365
Н60-845-0,7 мм	380	415		301			384
Н60-845-0,75 мм		443
Н60-845-0,8 мм	420	465		336			438
Н60-845-0,85 мм		500
Н60-845-0,9 мм	492	517		383			491
Н75-750-0,4 мм	248
Н75-750-0,45 мм					264
Н75-750-0,5 мм	280	295			277		275
Н75-750-0,55 мм		325					309
Н75-750-0,6 мм	331	352				250	338
Н75-750-0,65 мм		382					367
Н75-750-0,7 мм	380	415	436	301		285	380
Н75-750-0,75 мм		443					428
Н75-750-0,8 мм	420	465	487	336		285	434
Н75-750-0,85 мм		500
Н75-750-0,9 мм	492	517	536	383		300	490
Н75-750-1,0 мм		710
Н114-600-0,4 мм	248
Н114-600-0,5 мм	280
Н114-600-0,6 мм	331
Н114-600-0,7 мм	380		436
Н114-600-0,8 мм	420
Н114-600-0,9 мм	492
Н114-600-1,0 мм			574
Н114-750-0,7 мм			500
Н114-750-0,75 мм		507
Н114-750-0,8 мм		527					439
Н114-750-0,9 мм		580					514
Н114-750-1,0 мм		640

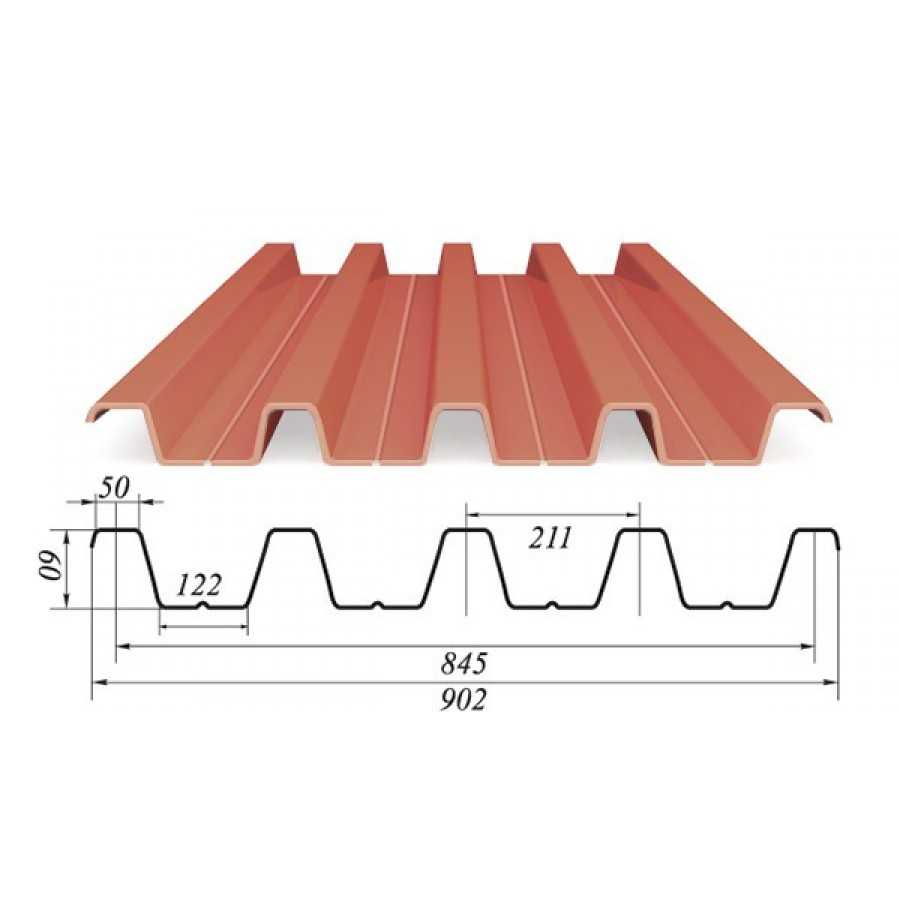

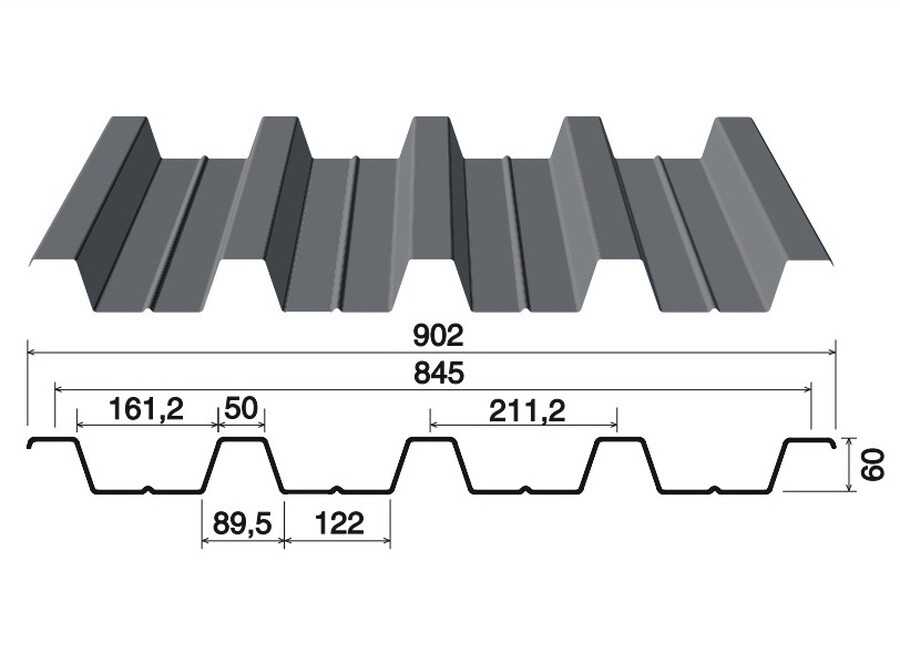

Характеристики профнастила Н60

• Габаритная площадь одного листа составляет 0,9 квадратных метров.
• Полезная площадь равняется 0,85 квадратных метров.
• Габаритная ширина профнастила составляет 0,9 метра.
• Полезная ширина равняется 0,85 метра.
• Длина профнастила, в зависимости от размеров необходимых для строительства, может составлять от 0,5 до 14,5 метра.

Классификация профлиста Н60 по толщине

1. Толщина листа, равная 0,65 миллиметра. Масса одного полезного квадратного метра материала равняется 8,17 килограмма.
2. Толщина, равная 0,7 миллиметра. Вес одного полезного квадратного метра материала равняется 8,75 килограмма.
3. Толщина, равная 0,8 миллиметра. Масса одного полезного квадратного метра материала равняется 9,94 килограмма.
4. Толщина равная 0,9 миллиметра. Вес одного полезного квадратного метра материала равняется 11 килограммам.

Указанные цифры нужно учитывать при строительстве каркаса различных конструкций, в том числе кровель с использованием материала профнастил Н60 845 во избежание обрушения строений под собственной тяжестью.

Для того, чтобы вычислить вес одного листа, понадобится его длину, исчисляемую в метрах, умножить на вес погонного метра листа. Последний бывает разным в зависимости от толщины изделия. Чтобы рассчитать общий вес партии понадобится количество одинаковых по толщине и длине листов умножить на вес одного листа. Получившаяся цифра далее умножается на вес погонного метра листа.

По материалу исходной заготовки профнастил Н60 делится на следующие категории

1. Профилированные листы из тонколистового проката с электролитическим покрытием из цинка.
2. Из алюминиевого тонколистового проката и проката с покрытием из алюминия.
3. Из тонколистового проката с покрытием из алюминия и цинка.
4. Из тонколистового проката с обычным покрытием из цинка.

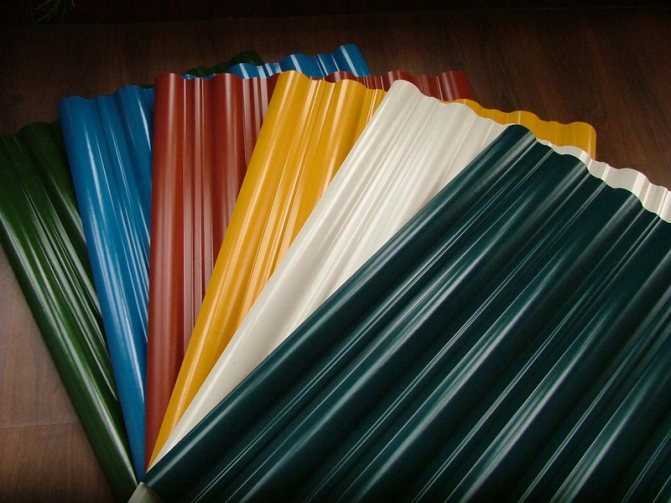

Защитные покрытия

Защитные покрытия профнастила

В качестве защитного покрытия профнастил кровельный Н60 может иметь несколько цветных защитных покрытий.

1. Полиэстр. Данный материал чаще всего используется для покрытий стального листа. Полиэстр чувствует себя просто отлично в суровых условиях России. В основном профилированные листы с покрытием из полиэстра применяются для монтажа кровли в частных домах и постройках с малой этажностью. Также профилированные листы Н60 с покрытием из полиэстра широко используются для создания ограждений.
2. Матовый полиэстер. Данное вещество представляет собой разновидность обычного полиэстера. Единственное отличие такого материала – это матовость, которую получает покрытие после нанесения на него вещества. Покрытие из матового полиэстера отлично защищает металл от ржавения. Помимо этого такой материал обладает повышенной стойкостью к воздействиям окружающей среды.
3. Пластизол. В отличие от полиэстера слой из данного вещества устойчив механическим повреждениям. В основном профлист Н60 с покрытием из пластизола применяются для кровель, по которым постоянно ходят.
4. Пурал. Такой вид покрытия в своем составе имеет полиуретан. Профилированные листы Н60 с защитным слоем из пурала стойки к химическим воздействиям, ультрафиолетовым лучам и коррозии.
5. PVDF. Профилированные листы Н60 с таким защитным слоем удивительно стойки к атмосферным воздействиям. Чаще всего материал с покрытием из PVDF применяется для обшивки лицевой части зданий. Для укладки кровли профнастил с защитным слоем из PVDF применяется немного реже.

Профлист: несущая способность – таблица нагрузок

Перед тем, как покупать материал для кровли, перекрытий, строительства, необходимо выполнить расчет нагрузки. В результате получится правильно выбрать марку несущего профлиста. Таблица несущей способности профнастила позволяет понять, какую нагрузку способен выдержать профилированный лист определенной марки.

Таблица несет общий информативный характер.

Тип профнастила	Пролет, м	Нагрузка, кг/м2
2 опоры	3 опоры	4 опоры	5 опор
HC35-1000-0,55	1,5	432	247	282	271
HC35-1000-0,55	3	54	124	104	111
HC35-1000-0,7	1,5	549	493	560	537
HC35-1000-0,7	3	68	172	133	142
H57-750-0,7	3	290	262	309	295
H57-750-0,7	4	91	170	199	190
H57-750-0,8	3	337	365	426	409
H57-750-0,8	4	106	205	526	245
H60-845-0,7	3	323	230	269	257
H60-845-0,7	4	102	172	184	175
H60-845-0,8	3	388	324	378	360
H60-845-0,8	4	122	203	254	241
H60-845-0,9	3	439	427	504	482
H60-845-0,9	4	138	240	300	286
H75-750-0,8	3	582	527	659	615
H75-750-0,8	4	248	296	370	345
H75-750-0,9	3	645	617	771	720
H75-750-0,9	4	293	347	434	405
H114-600-0,8	4	588	588	735	–
H114-600-0,8	6	193	261	–	–
H114-600-0,9	4	659	659	824	–
H114-600-0,9	6	218	293	–	–
H114-600-1,0	4	733	733	916	–
H114-600-1,0	6	244	325	–	–

Как рассчитать несущую нагрузку профлиста для перекрытий, кровель, строительства? На этот вопрос поможет ответить таблица выше, в которой указано не только количество опор, а также метражность пролетов. Если оценить те нагрузки, которые способны выдержать профилированные листы, то несущая способность профлиста н75, н114, как видно из таблицы, имеет максимально возможные параметры. При этом монтаж Н114 в большинстве случаев предполагает установку 2 или 3 опор, максимум 4.

Пример из таблицы – итог расчета профнастила несущего Н75, точнее его нагрузки, выполненного специалистами. Если количество опор составляет 2,  пролет будет выполняться 3-метровым, а толщина листа составляет 0,8 м, то максимальная нагрузка на н75 составляет 582 кг на 1 кв. метр.

Важно! Кровли чаще делают наклонными. Это позволяет избежать скапливания мусора, снега, влаги на поверхности крыши и, соответственно, снизить нагрузку на кровельный материал

При расчете нагрузки учитывается его собственный вес + вес снежной массы + сила ветрового воздействия.

Технические характеристики

К техническим характеристикам несущих профилированных листов принято относить:

• Толщину;
• Высоту профиля;
• Длину, ширину;
• Вес.

Перечень характеристик также включает наличие или отсутствие полимерного покрытия.

Толщина – важный параметр, влияющий на объем нагрузки, которую может выдержать материал. Ее параметр зависит от аналогичного параметра стали, использованной для производства изделия. Толщина влияет на вес. Соответственно, чем больше толщина листа, тем больше он весит.

Высота профиля тоже влияет на способность профнастила выдерживать определенные нагрузки. Чем она выше, чем более прочным является материал. Ее значение можно сразу же определить по марке профнастила. Пример – Н114. Цифры рядом с буквой Н указывают на высоту профиля в миллиметрах.

Длина – до 12 метров. Листы могут продаваться определенной длины: 3, 4, 5 м и т.д. Ассортимент в тех или иных строительных магазинах, как правило, ограничен по такому параметру. Однако есть возможность воспользоваться услугой резки в длину. Такую услугу может оказать производитель металлоизделий, в частности, компания «Профкомплект», занимающаяся изготовлением профилированных металлических листов. С помощью соответствующего производственного оборудования выполняется резка в длину, которая указывается клиентом.

Ширина – габаритная или монтажная. Габаритная или общая – полная ширина изделия, от края до края. Монтажная (рабочая) – общая ширина материала, уменьшенная на расстояние, которое требуется для соединения/крепления листов между собой. Такая ширина всегда меньше полной. Разница между указанными параметрами составляет примерно 50 мм. Может больше, что зависит от параметров листа определенной марки. При расчете нужного количества материала следует ориентироваться именно на монтажную ширину. В противном случае при непосредственном использовании листов по назначению их может просто не хватить.

Профлист несущий Н75, Н60, НС35 и других марок выпускается оцинкованным или с полимерным покрытием. Возможен вариант с покрытием Printech. Оцинкованный имеет 1 цвет – серо-серебристый. С полимерным покрытием разнообразен по цветовой гамме. Многообразие цветов позволяет подобрать материал нужной расцветки и гармонично его вписать в дизайн здания, рядом расположенных сооружений и т.д. Printech – особенное покрытие, имитирующее структуру дерева или камня.

Цвета профнастила: шкала RAL

Профнастил оцинкованный с покрытием полиэстер (характеристики которого при толщине 25 мкм отлично себя зарекомендовали) служит от 30 до 40 лет. Но, кроме долговечности, профильные листы с цветным полимерным покрытием приобретают и превосходные декоративные качества.

В различных областях производства верно определиться с выбором оттенка и степенью яркости цвета помогает стандартная цветовая шкала RAL (один из авторитетнейших европейских промышленных стандартов, разработанный немецким институтом гарантий качества). Унифицированная система классификации цвета распространяется, в том числе, и на профнастил. RAL CLASSIC присваивает каждому оттенку четырехзначный код: так, код, начинающийся с цифры 1ХХХ, принадлежит желтым оттенкам, с цифры 2ХХХ — оранжевым, 3ХХХ — красным, 5ХХХ — синим и т.д.

Например, по шкале RAL наибольшим спросом пользуются следующие цвета профнастила: синий сигнальный 5005, темно-зеленый (зеленый мох) 6005, винно-красный 3005. Используя таблицу цветов RAL, можно подобрать идеальное сочетание оттенков для решения дизайнерских и архитектурных задач любой сложности.

Также вы можете:

Посмотреть цены и купить профнастил

Виды профлиста Н 60

Согласно ГОСТ 52246 профилированный лист Н60 получают из листового холоднокатаного проката, на который нанесена оцинковка. Ее толщина может быть разной, в результате чего можно выделить виды профлиста Н60 в зависимости от толщины слоя оцинковки: 0 7, 0.8, 0.9 мм. От этого показателя зависит, какой саморез для профнастила нужно будет выбрать.

Поверхность профиля выполнена в форме трапеции с шагом 211,5 мм. Также на поверхности имеются вспомогательные борозды жесткости. Благодаря им стало возможно размещать более толстый изолирующий слой.

На фото-профнастил н60 845:

Согласно ГОСТ 52146 профлист Н60 производят с полимерным покрытием. Благодаря ему изделие получает надежную защиту. Кроме этого, полимерное покрытие может выполняться в различной цветовой гамме, так что можно будет с легкостью подобрать тот вариант листа, который идеально впишется в общую конструкцию.

Для полимерного покрытия применяют следующие материалы:

• полиуретан,
• пурал,
• полиэстер/ РЕ,
• пластизол.

Благодаря оптимальной толщине покрытия удается получить надежную защиту от коррозии. Профнастил Н60 является экологически чистым и декоративным строительным материалом.

Преимущества профнастила НС10

Профнастил НС10 изготавливают из стальных листов. На производстве профнастил пропитывают цинком и полимерным составом. Для придания материалу жесткости профилирование гофры осуществляют с заглублением 1 см. За счет этого получается сформировать неглубокую волну. Те, кто использовал изделия для сооружения кровли или настенной поверхности, отмечают устойчивость материала к механическим повреждениям.

Даже переменчивая погода, сильные морозы и проливные дожди не портят внешний вид материала, он по-прежнему остается прочным и надежным. Вот почему при строительстве опалубки под монолит в большинстве случаев специалисты рекомендуют именно профнастил.

Как только стальной лист поступает для производства профилированного листа, форма придается за счет холодного сгиба. Гофра принимает трапециевидный формат.

Из преимуществ использования материала строители отмечают:

• экологичность изделий;
• долговечность – профнастилНС10 можно эксплуатировать без проведения ремонта в течение 25 лет;
• высокая защищенность от воздействия окружающей среды;
• сохранение привлекательного внешнего вида даже через несколько десятков лет эксплуатации;
• возможность многоразового использования материала;
• простой и понятный монтаж, с которым справится даже новичок;
• не составляет труда транспортировать изделия на строительный участок;
• небольшой вес панели – 1 м квадратный до 5 кг;
• демократичная цена;
• гибкость материала и отсутствие при этом трещин;
• огромный выбор панелей разной цветовой гаммы.

Цветовая таблица профнастила по RAL

Палитра цветов профнастила очень многообразна и открывает широчайшие возможности для дизайнерских экспериментов. Однако далеко не каждому покупателю легко разобраться в этом разнообразии оттенков, особенно если от продавца он слышит загадочные слова типа «РАЛ 3005 или 6019». В следующей таблице мы приведём самые популярные коды RAL и их расшифровку.

Знаете ли вы? Немецкий стандартRAL (РАЛ) – это аббревиатура от немецкого названия Райх Аусшлюс фюр Лифербедингунген. Он был разработан в 1927 году, а нынешняя версия стандартаRALDigital – цифровая версия, созданная специально для совместимости с дизайнерскими компьютерными программами – появилась в 1995 году.

КодRAL	Русское название	Английское название
RAL 1014	Кремовый (слоновая кость)	Ivory
RAL 1015	Бежевый (светлая слоновая кость)	Light Ivory
RAL 1018	Жёлтый (жёлтый цинк)	Zinc Yellow
RAL 3003	Гранатовый (красный рубин)	Ruby Red
RAL 3005	Вишнёвый (винно-красный)	Wine Red
RAL 3009	Коррида (красная окись)	Oxide Red
RAL 3011	Терракотовый (красно-коричневый)	Brown Red
RAL 5002	Ультрамарин голубой	Ultramarine Blue
RAL 5005	Синий насыщенный (синий сигнальный)	Signal Blue
RAL 5021	Морская вода	Water Blue
RAL 6002	Зелёный (газонная трава)	Leaf Green
RAL 6005	Тёмный зелёный (зелёный мох)	Moss Green
RAL 7004	Серый (серый сигнальный)	Signal Grey
RAL 7005	Серый тёмный (мышиный)	Mouse Grey
RAL 8017	Коричневый тёмный (шоколадный)	Chocolate Brown

Кроме классических, однотонных расцветок профнастила, на рынке можно найти самые фантастические решения. Например, так выглядит профнастил под дерево:

Как монтировать профнастил НС10

Чтобы смонтировать профнастил НС10, достаточно уметь высверливать отверстия и резать материал. Если необходимо соорудить ограждение, придерживайтесь схемы расположения панелей внахлест. Не помешает запастись арматурной обрешеткой.

Пошаговая инструкция монтажа профнастила в виде кровли:

Нанесите на нужном участке разметку.
Осуществите монтаж обрешетки, учитывая небольшой шаг. Тогда при сильном ветре листы останутся на своем месте.
Крепление начинают с конька, постепенно переходя по направлению вниз. На коньке, расположенном вверху, может потребоваться перегиб панели. Сделать это легко своими руками, ведь металл без труда поддается манипуляциям.
Внахлест размещают изделия так, чтобы по краям осталось 6 см, а в основании – до 4 см

Если не предусмотреть эти измерения, металл, скорее всего, испортится.
Чтобы изделия не коснулась коррозия, важно нанести на места соединения грунтовочную смесь.
Осталось установить дополнительные компоненты. К ним относят трубы, снегодержатели и отливы.
На завершающем этапе проверьте плотность соединения по краям и на коньке кровли

Если есть необходимость, монтируйте добавочные саморезы.

Тонкости геометрии профнастилаНС10

Оцинкованный профлист – материал, появившийся на отечественном строительном рынке сравнительно недавно. Большим спросом изделия пользуются при обустройстве внутренних стен в деревянных домах. Строители устанавливают металлический каркас, затем обшивают его профлистами и утепляют. Из основных объектов, в строительстве которых применяют профнастил НС10 – склады, ангары, аэропорты.

Удобная геометрия профлистов позволяет создавать кровли сложного формата. Этим они и отличаются от металлочерепицы. Привлекательный внешний вид панелей и быстрая установка обеспечивают возможность реставрации фасадов старых домов.

Несущая способность профлиста

Несущая способность является очень важной характеристикой материалов, используемых для строительства различных зданий и сооружений. Эта характеристика определяет, какую нагрузку может выдержать та или иная конструкция без деформации или разрушения

В полной мере касается это и различных металлических конструкций. В начале прошлого века повышение их прочности и несущей способности достигалось исключительно увеличением толщины стенок металлических профилей

Но, с развитием индустрии строительных материалов, все большее внимание стало уделяться снижению материалоемкости конструкций без ущерба для их прочности и надежности

Преимущества, отличия и особенности

Профнастил несущий, купить который сегодня просто, имеет несколько плюсов:

• Высокая надежность при небольшом весе. Если сравнивать этот материал с тем же бетоном, то он не оказывает значительного давления на стены, фундамент;
• Доступная цена по сравнению с другими строительными и кровельными материалами;
• Отличные показатели стойкости к разного рода негативным воздействиям, начиная от низких температур, заканчивая пожаробезопасностью;
• Оцинковка, полимерный слой способствуют долговечности, что значительно увеличивает срок службы профилированных листов;
• Экологическая безопасность, отсутствие негативного влияния на здоровье окружающих.

Чем отличается несущий профнастил от стенового? Большей жесткостью за счет значительной высоты профиля. К особенностям следует отнести ту же повышенную высоту профиля и возможность применять материал для строительства, покрытия крыш. Несущая способность профлиста обуславливает тот факт, что его можно использовать для разных целей.
