Проводка на кухне: выбор схемы и кабеля, монтаж проводов, щитка и розеток

Отличительные особенности современной электропроводки

В конце 20 века произошёл рывок в современных технологиях бытового типа. Помимо телевизоров, внутри домов стали использоваться и другие устройства:

1. Беспроводная связь.
2. Мощная бытовая техника.
3. Видеонаблюдение и системы охраны.
4. Компьютеры.

Потому и работы с монтажом электрических сетей усложнились. Принципы работы и обустройства остались при этом прежними.

Даже первый этап – проектирование – вызывает сложности. Необходимо знать места расположения приборов для бытового использования и мощность, которую они поглощают. Система освещения для каждого помещения продумывается на этом же этапе.

Теперь используют не только силовые, но и слаботочные системы. Это провода для телевизоров и телефонов, компьютеров. Сюда же входит акустическая и охранная техника. Силовые, слаботочные системы не разделяют. Источником питания для приборов служит классическая сеть 220 В.

Количество приборов, устройств с одновременной эксплуатацией меняется в большую сторону. Раньше хватало одной люстры, теперь к верхнему свету добавляют местный, либо систему точечных светильников. Увеличивается и общая мощность, которая потребляется приборами.

С чего начать?

Идеальным считается ситуация прокладки эл. проводки в новостройке. Чистые стены без штукатурки, грамотный расчет инженерных сетей, отсутствие необходимости в проведении демонтажа значительно упрощают предстоящие работы.

Важно понимать, что никакие дополнительные линии, установка новых розеток, автоматических выключателей, монтажных коробок, распределительных щитов с более «высокими» характеристиками не могут гарантировать безопасность и надежность выполненной электрической сети. Изначально необходимо понимать существующий тип проводки. Традиционно для квартир, имеющих газоснабжение, проектировщики закладывают однофазную сеть

В последнее время ее используют для малогабаритного жилья с электрическими плитами. Вариант на самом деле не самый лучший, поскольку одновременное включение нескольких мощных потребителей провоцирует появление большой нагрузки на одном проводе

Традиционно для квартир, имеющих газоснабжение, проектировщики закладывают однофазную сеть. В последнее время ее используют для малогабаритного жилья с электрическими плитами. Вариант на самом деле не самый лучший, поскольку одновременное включение нескольких мощных потребителей провоцирует появление большой нагрузки на одном проводе

Изначально необходимо понимать существующий тип проводки. Традиционно для квартир, имеющих газоснабжение, проектировщики закладывают однофазную сеть. В последнее время ее используют для малогабаритного жилья с электрическими плитами. Вариант на самом деле не самый лучший, поскольку одновременное включение нескольких мощных потребителей провоцирует появление большой нагрузки на одном проводе.

Далее необходимо переходить к расчетам. В идеале следует предусмотреть все возможные электрические приборы, которые будут использоваться в квартире, в том числе и кухне.

Определившись с потребителями, можно переходить к подсчету общей потребляемой мощности. Сделать это достаточно просто, суммировав соответствующие параметры по каждому прибору, для чего достаточно взять стандартные значения из таблиц.

Относительно кухни, электрическая проводка в среднем может нести нагрузку от 5 до 12 кВт. Необходимо принять к сведению и учитывать в расчетах один важный момент, что одновременно устройства не будут работать. Поэтому нет смысла принимать за основу максимальную возможную нагрузку и «строить» избыточную проводку.

Техника безопасности

При замене старой или укладке новой электропроводки соблюдают следующие правила:

1. Работу начинают после обесточивания сети. Проверить напряжение можно вольтметром.
2. Для электромонтажа используют инструменты с изоляционным покрытием.
3. Розетки не размещают над или под раковиной. Запрещена установка элементов и возле газовых плит. Расстояние должно составлять не менее 50 см.
4. Для работающих с водой бытовых приборов прокладывают отдельные линии.
5. Точки питания размещают в скрытых от детей местах. Монтируют наиболее безопасные модели розеток.
6. Для электрической сети устанавливают силовую точку питания.
7. Подключение проводки к электрощиту выполняют в последнюю очередь.

Нюансы распределения электричества на кухне

Кухонное пространство является помещением, где сосредоточены мощные потребители электроэнергии, поэтому разводка электрики на кухне должна продумываться с учетом всех нюансов. Среди них:

1. Мощные потребители рекомендуется снабжать питанием через отдельную сеть с автоматом.
2. Розеточную и осветительную линию лучше провести по отдельности, с компоновкой защитными отключающими элементами.
3. Для розеток следует проложить защитное заземление. Это позволит не только повысить безопасность эксплуатации кухонной техники, но и продлить ее срок службы.
4. Для электроснабжения кухни лучше применять несколько распределительных коробок. При использовании только одной рекомендуется укладывать трехжильную кабельную линию с сечением 4 мм².

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Монтаж электропроводки по новой схеме

Не трогая старую электропроводку и сверяясь с ее найденными трассами, делаем монтаж новой электропроводки. Если вы решили сделать открытую проводку в коробах, то прокладываете короба, если вы планируете скрытую электропроводку, то штробите стены. При штраблении и сверлении стен помните о трассах старой проводки, и максимально соблюдайте правила электробезопасности и по возможности отключайте электропроводку в комнатах, где работаете.

Проложите проводку по новой схеме. Расключите распаячнные коробки используя доступные соединения проводов или разъемы WAGO. От этажного щита протяните новый питающий кабель. Если есть возможность, установите квартирный щиток.

По готовности, новую электропроводку нужно проверить. Делается проверка до установки розеток и до изоляции соединений в распределительных коробках. Если у вас небольшой опыт работы с электротоком, то для проверки вам нужен понижающий трансформатор 220/24 Вольта. Подойдет 220/12 или 220/9 Вольт. Для проверки будут нужны и соответствующие лампочки.

После полной проверки новой электропроводки,

• Заизолируйте (если нужно) все соединения в коробках.
• Коробки закройте.
• Штрабы (борозды в стене) заделайте раствором.
• Короба закройте.

Теперь можно переключить электроснабжение квартиры на новую схему. Для этого

• Отключите вводной автомат:
• Отсоедините питающий кабель старой электропроводки от вводного автомата;
• Подключите на его место новый питающий кабель. При этом все автоматы должны быть выключены;
• Включите питание и по одному включайте новые автоматы защиты, тем самым запитывая новые групповые цепи квартиры.

Было бы отлично, если замена электропроводки в квартире завершилась заменой старого вводного автомата защиты на новый. Но для этого вам нужен штатный электрик организации отвечающей за обслуживание электрики вашего многоквартирного дома, потому что придется отключать электропитание вашего подъезда или его части.

Основные ошибки

Электрические провода можно сравнить с артериями организма человека. Именно электрика является основой жизнеобеспечения вашего жилья. Поэтому все работы необходимо выполнять в соответствии с установленными правилами ПУЭ. К сожалению, многие «псевдоэлектрики», люди, которые впервые сталкиваются с вопросом прокладки проводки, допускают ряд ошибок, приводящие, в последствие, к появлению серьезных проблем.

12

Независимо от того, будет это внешняя или внутренняя проводка, с заземлением или без, желательно использовать, как минимум, трехжильные медные провода

Важно уделять особенное внимание выбору защитных устройств, осуществлять правильный подбор автоматического включателя, в соответствии с возможными нагрузками и конкретным сечением провода. Рекомендуется электрический щиток укомплектовывать «автоматами», выключателями нагрузки, стабилизаторами сети и реле напряжения. Все клеммы, после подключения, необходимо в процессе эксплуатации поднять хотя бы один раз

Все клеммы, после подключения, необходимо в процессе эксплуатации поднять хотя бы один раз.

3 Большой ошибкой считается укладка в одной штробе силовых линий и слаботочной сети (кабеля интернет, телефона и телевидения). Это объясняется возможным созданием сильнейших помех и ухудшением качества сигнала. Стоит учитывать и, хоть и минимальную, вероятность пробоя изоляции проводов напряжения, в результате чего возможен выход из строя дорогостоящей техники и чувствительного оборудования. Именно поэтому слаботочные и силовые провода лучше укладывать в разных гофрах. Приветствуется раздельное помещение кабелей в соответствующих им штробах.

Грамотно выполненная проводка и правильные расчеты под кухонный гарнитур, с учетом приведенных рекомендаций, обязательно порадует вас своей надежностью, безотказностью и долговечностью. Предусмотренный запас мощности позволит в последующем использовать дополнительные электрические приборы, не переживая за перегрев кабелей и нежелательные срабатывания автоматических выключателей.

Ответственный подход к планированию размещению электрической фурнитуры, сделает эксплуатацию устройств, оборудования и приготовление пищи действительно приятным процессом.

Идеальная электрика для кухни в ЖК «Гулливер». Пермь

https://www.youtube.com/LVITik2ZYzI

Правильная электрика на кухне (розетки и свет на кухне)

https://www.youtube.com/vg5AqnXiT8c

Расчет мощности используемых устройств

На кухню рекомендуется провести от щитка отдельную линию повышенной мощности. При использовании оборудования с маркировкой А и А+ (энергосберегающие приборы) суммарная нагрузка не должна превышать 13-14 кВт. Но поскольку довольно сомнительно, что на кухне будут включены одновременно абсолютно все приборы, то округлим эту цифру до 11 кВт.

В этом случае проводку можно сделать из медного кабеля сечением 6 кв.мм. Если вы все же собираетесь активно пользоваться электротехникой и допускаете возможность одновременного подключения дополнительных приборов, то можно повысить емкость путем прокладки медного кабеля сечением 10 кв.мм.

Электрический расчет электропроводки на кухни

Электрический расчет розеток кухни основывается на нескольких положениях.

1. Нельзя все кухонные бытовые приборы запитывать от одной розетки или что, то же самое, нельзя их запитывать от одной питающей линии.
2. Желательно, розетки на кухне делать с заземляющим контактом для защиты человека от поражений электрическим током и обязательно нужно заземлить все бытовые приборы, связанные с проточной водой (стиральная машина, посудомоечная машина, измельчитель отходов).
3. Для электрической плиты делается отдельная питающая линия. Линия ведется непосредственно от электрического щита квартиры. Если электроплита собирается из варочной панели и духового шкафа, то к ним подводится отдельное электропитание.
4. Все бытовые приборы, связанные с проточной водой и корпусами из металла, к которым можно прикоснуться (стиральная машина, посудомоечная машина) запитываются отдельно с установкой на питающие линии устройства защитного отключения (УЗО) или дифференциального автомата защиты (дифавтомат).

Из этих положений и будем исходить в дальнейших расчетах. Начнем с равномерного распределения мощности бытовых приборов или по-другому, разделение электропроводки кухни на группы.

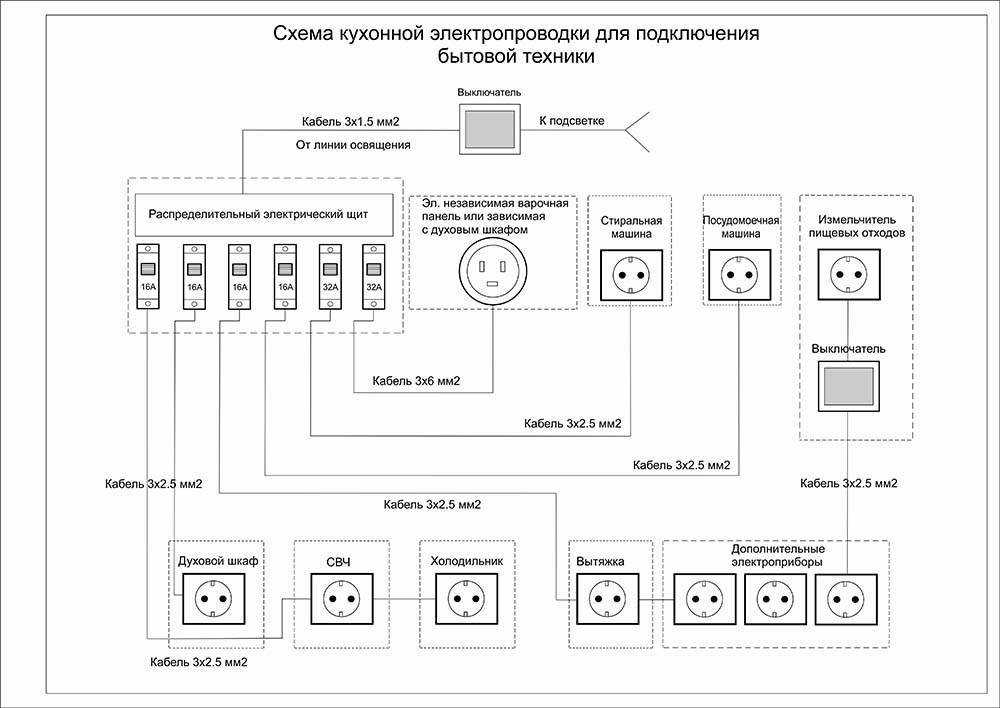

Разделение электропроводки кухни на группы

Группа электропроводки или групповая цепь это несколько розеток и (или) светильников последовательно соединенных и защищенных одним общим автоматом защиты.

• Прежде всего. Для подключения стиральной машины, посудомоечной машины, духового шкафа делаются отдельные питающие линии, что соответствует отдельным группам электропроводки.
• Для варочной панели также нужна отдельная питающая линия.
• Отдельную питающую линию делаем для остальных розеток соединенных параллельно: розеток  среднего уровня, холодильника, микроволновой печи, освещения и измельчителя отходов (диспоузера).

Расчет номиналов автоматов защиты и сечения кабеля для электропроводки кухни

В принципе можно не углубляться в физику процесса и принять для исполнения следующие постулаты.

• Все электрические кабели должны быть с медными жилами. Прекрасно подходят электрические кабели марок ВВГ, NYM (НЮМ).
• Электрический кабель для электропроводки должен быть трехжильным. Каждая жила должна быть однопроволочной.
• Для варочной панели сечения кабеля должно быть 3×4 мм² или 3×6 мм². Что означает три жилы сечением каждой жилы 4 (6) мм².
• Для стиральной машины, посудомоечной машины, измельчителя отходов  нужно взять кабель 3 × 2,5мм².
• Таким же кабелем (3 × 2,5 мм²)  нужно запитать блоки розеток среднего уровня.

Или воспользоваться таблицей, составленной, поверьте, очень профессиональными людьми. Но, можно самостоятельно посчитать номиналы автоматов защиты и сечения кабеля групп.

Как самостоятельно посчитать номиналы автоматов защиты и сечения кабеля групп

Для примера произведем расчет группы  розеток  среднего уровня, для  холодильника, микроволновой печи, освещения и измельчителя отходов  с выключателем. Предположим, во все планируемые розетки этой группы включены бытовые приборы. Сначала посчитаем суммарную мощность всех приборов. Для этого воспользуемся таблицей мощности бытовых приборов. Ее вы можете посмотреть тут или найти на сайтах продавцов бытовой техники.

Считаем:

• Холодильник 200Ватт,
• Измельчитель 400Ватт,
• Микровалновка 2000Вт,
• 6 бытовых приборов в двух блоках дополнительных розеток 6×1000 Вт=6000 Вт.
• Итого: 9000 Вт.

Максимальный рабочий ток в сети

Максимально рабочий ток в сети это ток при включении всех приборов в электрическую сеть. В нашем примере этот ток равен: I раб.= Pмощность⁄U напряжение=9000⁄220=41 Ампер.

Ток автомата защиты должен быть не меньше максимальному рабочему току в цепи группы. То есть: I авт.защ.≥I раб. В тоже время, номинал автомата защиты не может быть больше допустимого тока кабеля. То есть, такого тока при котором электрический кабель цепи не будет греться и гореть. I авт.защ≤I кабеля.

В итоге получаем общее условие для выбора номинала автомата защиты: I раб.≤I авт.защ≤I кабеля.

Переходим к таблице соответствия рабочего тока и нужного электрокабеля для проводки. По таблице видим, что ток 41 Ампер, будет «держать» либо кабель с проводами 4мм2 ( при открытой проводке) или 6 мм² ( при скрытой проводке). Расчет электропроводки на кухни таблица рассчета сечения кабеля. В результате получаем. По прямому предварительному расчету, что 41 Ампер≤I авт.защ.≤42 Ампера. Можно считать, что все рассчитано. Автомат берем с чуть меньшим номиналом, 40 А, а кабель берем с проводами 6 мм².

Процесс укладки проводки

После подготовки к монтажу электропроводки на кухне можно приступать к основным действиям. Далее пошагово представлена необходимая последовательность мероприятий:

1. По подготовленному чертежу переносим линии прокладки кабельных трасс и места установки распределительных коробок, выключателей, розеток.
2. В зависимости от типа прокладываемой проводки выполняется штробление стен или установка кабельных трасс.
3. Осуществляется монтаж распределительных коробок, выключателей и розеток.
4. Производится установка электрощита и защитных элементов.
5. Подается напряжение и проверяется работоспособность электросети. При отсутствии замечаний следует заштукатурить места укладки проводов или закрыть кабельные трассы декоративными крышками.

Далее рассмотрены основные нюансы, которые возникают в процессе монтажа проводки на кухне.

Монтаж и комплектация электрощита элементами защиты

В панельном доме электрощит, как правило, расположен на лестничной площадке. Поэтому можно добавить защитную аппаратуру электропроводки кухни в него. Также можно смонтировать отдельный электрический щит на территории дома, что позволит отказаться от использования распределительных коробок.

Схема сборки электрощита в квартире

Способы прокладки кабельных линий

В процессе укладки электропроводки потребуется определиться с используемым вариантом монтажа. Можно воспользоваться следующими:

• открытая прокладка кабельной линии;
• скрытая укладка проводки.

У каждого есть свои плюсы и минусы, которые будут представлены далее.

Нюансы монтажа открытой проводки

Главным достоинством рассматриваемого метода монтажа проводки на кухне является простота и быстрота. В случае возникновения необходимости в исправлении или добавлении новой питающей точки не потребуется штробить стены.

Для проведения работ понадобится приобрести специальные кабель-каналы, которые выпускаются в разнообразном цвете, и соединительные элементы. По ранее размеченным линиям выполнить крепеж каналов к стене. Для бетонного основания лучше использовать дюбель гвозди, а для деревянного или кирпичного — саморезы. Интервал крепежных элементов должен находиться в диапазоне от 30 до 50 см. После этого в лотки укладывается проводка и закрывается защитным кожухом.

Открытая проводка на кухне

Из недостатков открытого монтажа проводки можно выделить:

• вся конструкция находится на виду, что сопровождается порчей эстетического вида;
• повышенная вероятность механического повреждения.

Особенности применения скрытой проводки

При монтаже скрытой проводки понадобится проделать большой объем работы. При этом будет образовываться много пыли, грязи, а также шума. Для укладки скрытой электросети в стенах и на потолке делаются канавки соответствующего размера. Для этого используется штроборез. Затем в них крепится кабельная линия при помощи специальных скоб или гипсовой штукатурки. Для установки розеток и выключателей также потребуется сделать отверстия в стене.

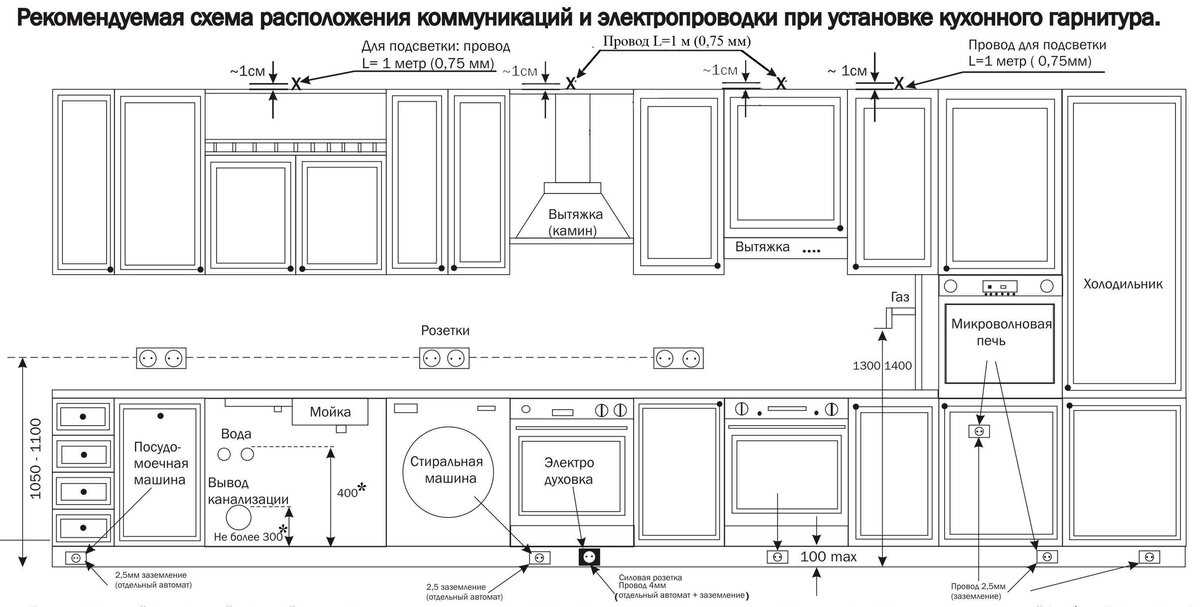

Разводка электрики под кухонный гарнитур

Достоинства скрытого монтажа проводки:

• высокая безопасность;
• длительный эксплуатационный срок;

К недостаткам можно отнести следующие моменты:

• большие трудозатраты при монтаже;
• сложность поиска поврежденного участка;
• проведение замены провода сопровождается необходимостью вскрытия мест укладки кабельных линий.

Установка розеток и выключателей

Монтаж розеток осуществляется с учетом следующих рекомендаций:

1. Их располагают на безопасном расстоянии от плиты и мойки, чтобы избежать воздействия влаги и высокой температуры.
2. Розетка должна обеспечивать кратчайший путь для подключения бытовой техники без использования удлинителей.
3. При формировании соединений следует избегать образования провиса кабеля.
4. Коробки для установки розеток должны располагаться на расстоянии в 30-40 см от пола. Исключения составляют элементы, монтируемые на фартуке кухонного гарнитура под встраиваемую технику.

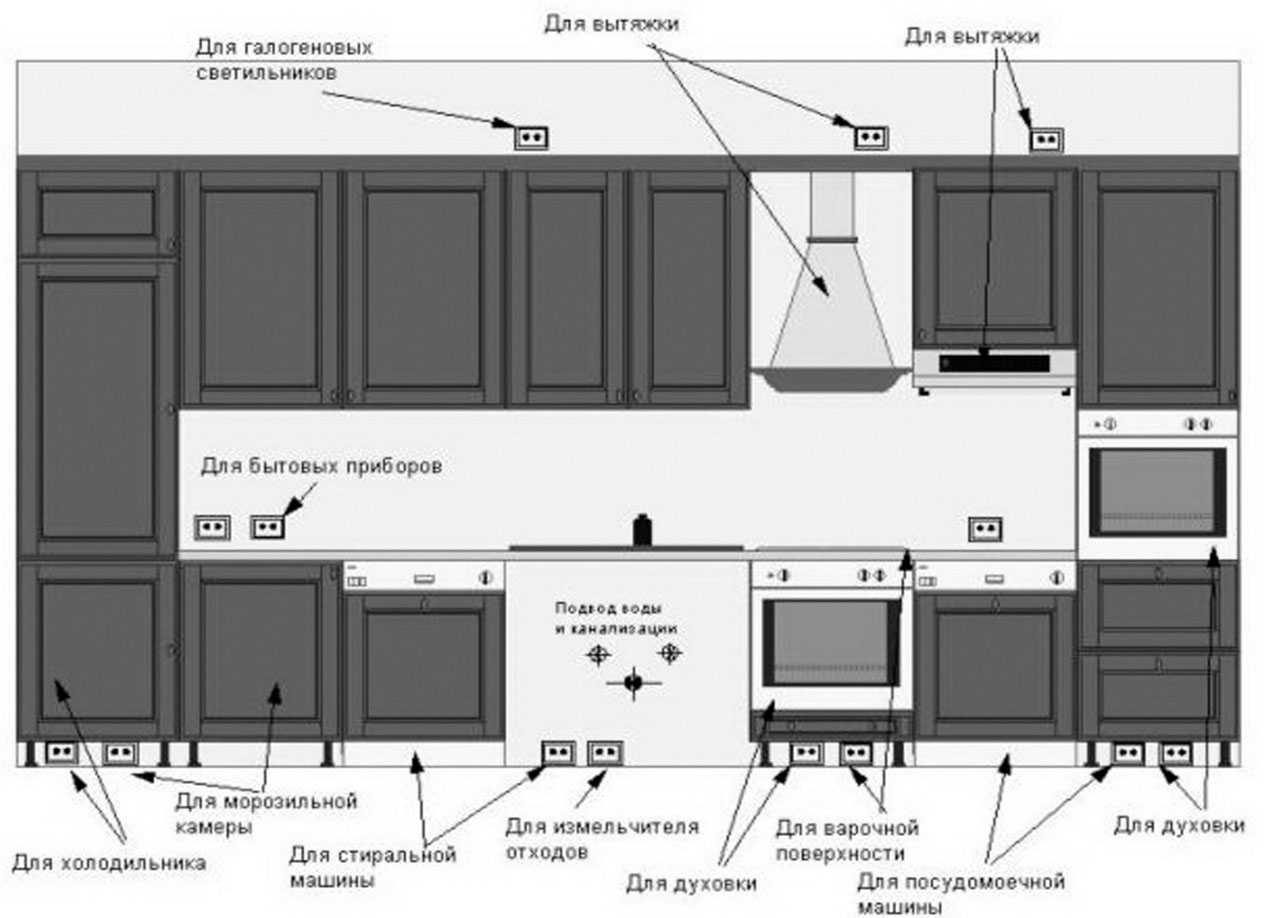

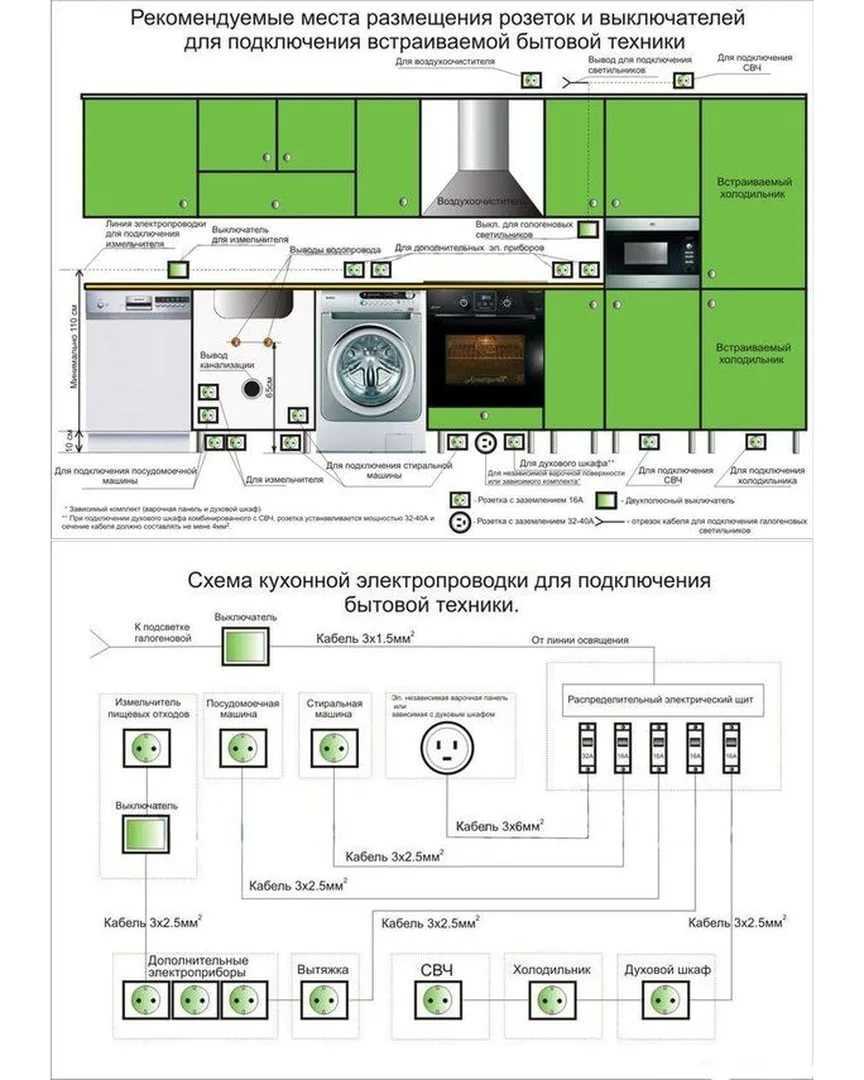

Рекомендуемые места для монтажа розеток на кухне

Правильная установка выключателей производится на метровой высоте от пола и в пятнадцати сантиметрах от дверного проема.

Схема распределения электроэнергии к потребителям в кухне должна тщательно продумываться. Это позволит избежать дальнейших проблем в связи с превышением допустимой нагрузки на проводку.

Особенности прокладывания провода

Провод или электрический кабель прокладывают внутрь углублений (желобов). Такие желоба готовят предварительно: вдоль нарисованной на стене или потолке линии выбивают длинное углубление. Размер желоба должен быть таким, чтобы провод поместился в нём полностью вместе с изоляцией.

В местах расположения будущих розеток готовят углубления в стене (выдалбливают или штробят). Аналогичные углубления подготавливают под выключатели. Это самая грязная часть работы. Она сопровождается большим количеством пыли, строительного мусора и шума.

Чтобы кабель не вылазил из канавок крепи его специальными креплениями

Кабель к розеткам прокладывают от электрического автомата параллельно потолку или полу. Можно проложить кабель непосредственно по углу под потолком при условии функционирования хорошей вытяжки

Это важно по причине постоянного образования влаги. Если вытяжка работает недостаточно, испарившаяся влага конденсируется в углах помещения и на проводе

Маскируют провод в углу под потолком плинтусом.

Другой вариант прокладывания кабеля — на стене вдоль пола на расстоянии 20-30 см от его поверхности. Так удобнее прокладывать кабель для питания розеток, расположенных на стене внизу.

Иногда кабель располагают на стене в специальном коробе. В таком случае углубление не делают, а крепят на стене кухни пластиковый желоб. Кабель монтируют внутрь желоба и закрывают его крышкой.

Неправильно сделанная проводка, может повлечь за собой печальные последствия.

Стена, в которой прокладывают кабель, должна быть сухой. Если в процессе работ выясняется, что стена мокрая, то прокладывание кабеля прекращают и стену сушат в течение нескольких дней или недели. Прокладывать электрический кабель в мокрую стену нельзя, это опасно распространением электричества по сырой стене.

Электропроводка на кухне требует профессиональных знаний и умений. Неправильная организация проводки на кухне опасна возгоранием, пожаром и травмированием людей электрическим током. Профессиональный монтаж провода и розеток обеспечивает кухню надёжной работой электрических приборов и гарантирует безопасную организацию кухонного быта.
