Расстояние между трубами теплого пола: рассчитаем оптимальный шаг укладки, что на него влияет

Выбор оптимального способа укладки

В больших помещениях (холлы, гостиные), идеальным вариант укладки трубопровода является «улитка», она способна равномерно прогревать площадь любого размера. Укладка «змейкой» возможна, однако пол в одной зоне будет горячей, чем в другой.

Для маленьких комнат вполне подойдёт «змейка», ведь на небольшой поверхности разница температур сотрётся и не будет заметна. Этот способ также отлично подходит для помещений со сложной планировкой. Кроме того, расположение вдоль наружных стен контура «змейкой», позволит отсечь холод идущий с улицы.

Идеально подходит данный вариант для помещений с разными зонами. В каждой зоне можно укладывать контур по наиболее подходящей схеме, для создания оптимального микроклимата.

«Угловая змейка» плохо прогревает помещение, её рекомендовано использовать с комбинированным способом, она будет идеально отапливать углы.

Расстояние между трубами и полом

Самое важное – это рассчитать правильное расположение радиаторных решеток и труб относительно пола. Именно в зависимости от расстояния до него и определяется эффективность отопления, а также уровень безопасности отопительной системы и отдельной трубы

Расстояние между трубами и полом

На данный момент СНИП определяет следующие нормы:

• расстояние до пола минимум 60 мм;
• от 50 мм, отсчитывая от нижнего края досок подоконника;
• минимум 25 мм от штукатурки вертикальной поверхности (стен).

Данные показатели рассчитаны на основе того, что прилегающие материалы, которые окружают отопление – негорючие. Если один или несколько из них может загореться, следует учитывать основное правило: не менее 10 мм от горючей поверхности до радиатора или труб. Тогда отопление через водоснабжение не приведет к возгоранию.

Учреждения лечебной направленности, учебные заведения отличаются своей спецификой прокладки коммуникаций. В них до пола от радиатора должно сохраняться минимум 100 мм, а от стены изделие должно отстоять на 60 мм. Такой подход повышает безопасность ослабленного или детского организма, даже если обогревательное водоснабжение нарушено.

СНиП 3.20 подразумевает, что расстояние до окна рассчитывается по подоконнику

Но он же строкой ниже указывает, что при отсутствии подоконных досок обращать внимание следует на нижнюю грань окна. 50 мм откладываются от нее, если осуществляется прокладка системы

Указанные величины действуют для всех типов радиаторов, единственное исключение сделано только для агрегатов в лечебных заведениях. Расстояние между трубами отопления в полу составляет не менее 150 мм – вот единственный отличный от других по параметрам вариант отопления.

Важно! Пункт 3.20 подразумевает также, что сеть подводки из труб при открытом проведении допускает подводку дополнительных коммуникаций. Это очень важное требование, когда монтируется отопление, поскольку зачастую полипропиленовые и металлические трубы размещают слишком плотно и неправильно, приводя к перегреву

Рассчитаем длину контура

При проведении расчётов, по определению количества труб для укладки конструкции — водяной тёплый пол, следует учитывать такие моменты:

• суммарную площадь всех помещений;
• количество коллекторов;
• планировку помещения;
• размер оконных проёмов и дверей, через которые тепло может выходить;
• толщину стен;
• размещение мебели;
• влажность воздуха;
• предназначение комнат;
• наличие других отопительных систем.

Если исходить из среднего показателя, то на 1 м2 потребуется 5 погонных метров трубы, при укладочном шаге 20 см.

Для наиболее точного подсчёта размера трубопровода подойдёт формула:

где:

• S — площадь комнаты;
• N — шаг укладки;
• 1,1 — запас для осуществления поворотов.

К полученным данным следует добавить количество метров от пола до коллекторного шкафа и обратно.

Для наглядности рассмотрим процесс расчёта на примере:

• площадь комнаты — 15 метров;
• максимальное расстояние до коллекторного шкафа от пола — 4 метра;
• расстояние между труб — 0,15 мм;

Ещё один способ вычислить количество трубопровода — отразить схему укладки на миллиметровой бумаге. При этом, нужно обязательно соблюдать масштаб, и учитывать размер помещения.

После отражения всей системы на бумаге, нужно измерить длину всех змеевиков на чертеже при помощи линейки, и умножить данный результат на соответствующий масштаб.

Может контур быть разной длины?

Ветка тёплого водяного пола не должна превышать 120 метров. В противном случаи, следует сделать несколько раздельных петель. В идеале, они все должны иметь приблизительно одинаковую длину. Тогда отпадёт необходимость в проведении дополнительных работ по балансировке и настройке системы.

Если рассматривать квартиру из трёх комнат, одна из которых санузел, то естественно, что длина трубопровода в данном помещении намного меньше, чем в остальных. Возникает вопрос — нужно ли делить змеевик в других комнатах на части, чтоб он был равен размеру труб в санузле?

Этого делать не обязательно, существует допустимое расхождение по длине трубопровода до 30 до 40%, в комнатах разной площади. Помимо этого, используя разный диаметр труб, и варьируя это с изменением укладочного шага, можно уменьшить площадь большого помещения.

Не зависимо от выбранной схемы, следует предварительно подготовить чертёж укладки трубопровода с учётом размера контуров и интервалов между ветками тёплого водяного пола.

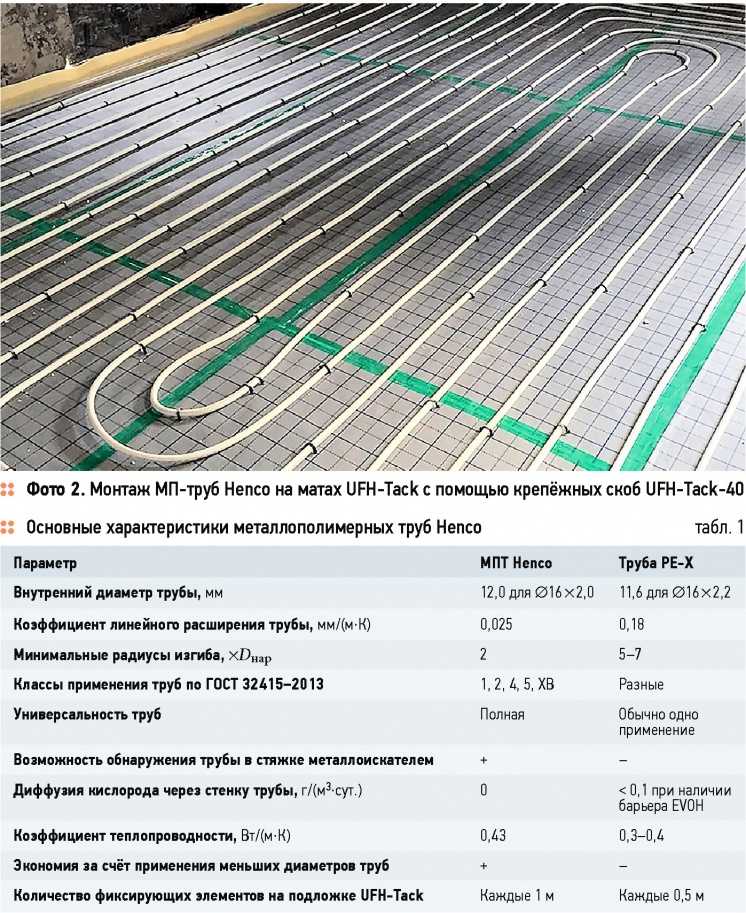

Можно ли стыковать трубы друг с другом?

Если укладывается водяной пол из медных труб в стяжку, то придётся произвести стыковку труб друг с другом. Это сделает конструкцию надёжней и долговечней. При монтаже полипропиленовых изделий, соединение осуществляется при помощи пайки, а в случаи с полиэтиленовым контуром, стыковка делается сваркой термостойкой муфты.

Труднее дело обстоит при соединении фитингами труб РЕ-Х и PE-RT. Установка пресс-фитингов допустима, но нежелательна, так как возможна протечка. А вот, для подсоединения трубопровода к коллекторному узлу без пресс-фитингов не обойтись.

Лучше брать для тёплого пола гибкий трубопровод, одним цельным куском. Это надёжнее и практичнее, так как при протечке, ремонт нижнего этажа обойдётся дороже.

Тёплый пол — современная система отопления, которая при правильном выборе материала, и точности вычислений расстояния для укладки петель, способна создать идеальный микроклимат в доме.

Какое расстояние должно быть между трубами отопления

Расстояние между трубами радиаторов отопления определяется строительными нормами. Их соблюдение обязательно для обеспечения безопасности дома, максимального обогрева и соответствия закону. Чем чревато отклонение от правил, прописанных в специальных документах – СНиПе? Принесут ли отрицательные последствия неправильно установленные радиаторы? Это обернется для прораба и владельца неправильно установленных радиаторов административной ответственностью, а в худшем случае приведет к прорыву системы центрального отопления.

Какие правила прописаны в СНиПе относительно расстояний между трубами в жилом помещении, теплице и т.д.? Ниже приведены основные нормы, которые обязательно нужно соблюдать, если в доме устанавливаются радиаторы.

Виды отопительной системы

Гост 34059-2017 инженерные сети зданий и сооружений внутренние. устройство систем отопления, горячего и холодного водоснабжения. общие технические требования



МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ. МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION. METROLOGY AND CERTIFICATION

(ISC)

ГОСТ

34059—

2017

Инженерные сети зданий и сооружений внутренние

Устройство систем отопления, горячего и холодного водоснабжения

Общие технические требования

Издание официальное

Москва

Стандартинформ

2018

ГОСТ 34059—2017

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стан* дартизации установлены в ГОСТ 1.0—2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2—2015 «Межгосударственная система стандартизации. Стандарты межгосудар-ственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, при* нятия, обновления и отмены»

Сведения о стандарте

1    РАЗРАБОТАН Закрытым акционерным обществом «ИСЗС-Консалт» (ЗАО «ИСЗС-Консалт»), Техническим комитетом по стандартизации ТК 400 «Производство работ в строительстве, типовые технологические. организационные процессы»

2    8НЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

За принятие проали:

Краткое наименование страны по МК (ИСО 31вв) ММ-97

Коа страны по МК Стандартинформ. 2016В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен. тиражирован и распространен в качестве официального издания без разрешения Федеральною агентства по техническому регулированию и метрологии и ГОСТ 34059—20171    Область применения…………………………………………………………12    Нормативные ссылки…………………………………………………………13    Термины и определения………………………………………………………24    Общие положения…………………………………………………………..35    Подготовительные и монтажные работы…………………………………………..46    Испытания внутренних санитарно-технических систем……………………………….127    Пуск систем отопления, горячего и холодного водоснабжения………………………….14Приложение А (справочное) Размеры отверстий и борозд для прокладки трубопроводов(воздухопроводов) в перекрытиях, стенах и перегородках зданий и сооружений…..17Приложение Б (обязательное) Форма акта освидетельствования скрытых работ……………..19Приложение В (обязательное) Форма акта гидростатического или манометрического испытанияна герметичность…………………………………………………22Приложение Г (рекомендуемое) Форма акта индивидуального испытания оборудования……….23Приложение Д (рекомендуемое) Форма акта приемки систем холодного и горячеговодоснабжения………………………………………………….24Приложение Е (рекомендуемое) Форма акта приемки системы отопления………………….25ГОСТ 34059—2017МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТИнженерные сети зданий и сооружений внутренниеУСТРОЙСТВО СИСТЕМ ОТОПЛЕНИЯ. ГОРЯЧЕГО И ХОЛОДНОГО ВОДОСНАБЖЕНИЯОбщие технические требованияInternal buildings and slructures utilities.Arrangement of heating, heating and cooling the water supply systems.General technical requirementsДата введения — 2018—02—01 1    Область применения Настоящий стандарт устанавливает правила выполнения работ по устройству систем отопления, горячего и холодного водоснабжения, их монтажу, испытаниям и пуску в эксплуатацию в законченных строительством жилых и общественных зданиях. 2    Нормативные ссылки В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:ГОСТ 12.1.044—69 (ИСО 4589—64) Система стандартов безопасности труда. Пожаровэрыеоопас-ность веществ и материалов. Номенклатура показателей и методы их определения

Особенности системы «теплый пол»

Главной отличительной особенностью теплых полов считается то, что в таких системах полностью отсутствуют громоздкие внешние обогревательные конструкции. В качестве источника тепла здесь выступает поверхность пола.

Среди прочих достоинств такого способа отопления выделяют:

• Безопасность. Правильно смонтированная система полностью безопасна для окружающих в процессе эксплуатации, что особенно актуально, например, для семей с маленькими детьми.
• Доступность. Большой выбор материалов и различные способы монтажа.
• Гигиеничность. В отличие от традиционных радиаторов отопления теплый пол не накапливает частиц пыли и сажи.
• Долговечность. При соблюдении правил укладки и эксплуатации система исправно прослужит не один десяток лет.

Поскольку теплый пол по большей части укладывается в бетонную стяжку, а сверху укрывается напольным покрытием (ламинат, линолеум, паркет и т.п.), добраться до трубопровода после полного завершения работ может быть проблематично. По этой причине к предварительным расчетам и процедуре монтажа стоит подойти с максимальной ответственностью.

Оптимальное расстояние между витками труб в разных формах укладки и правила расчета

После выбора вида труб и метода их монтажа, следует произвести расчёт — какое расстояние между контурами водяного пола будет оптимальным для вашей конструкции?

Как уже было сказано выше, если класть контур с большим сечением близко, то поверхность пола будет перегреваться. И наоборот, редкое расположение мелких труб тёплого пола приведёт к тепловым пустотам.

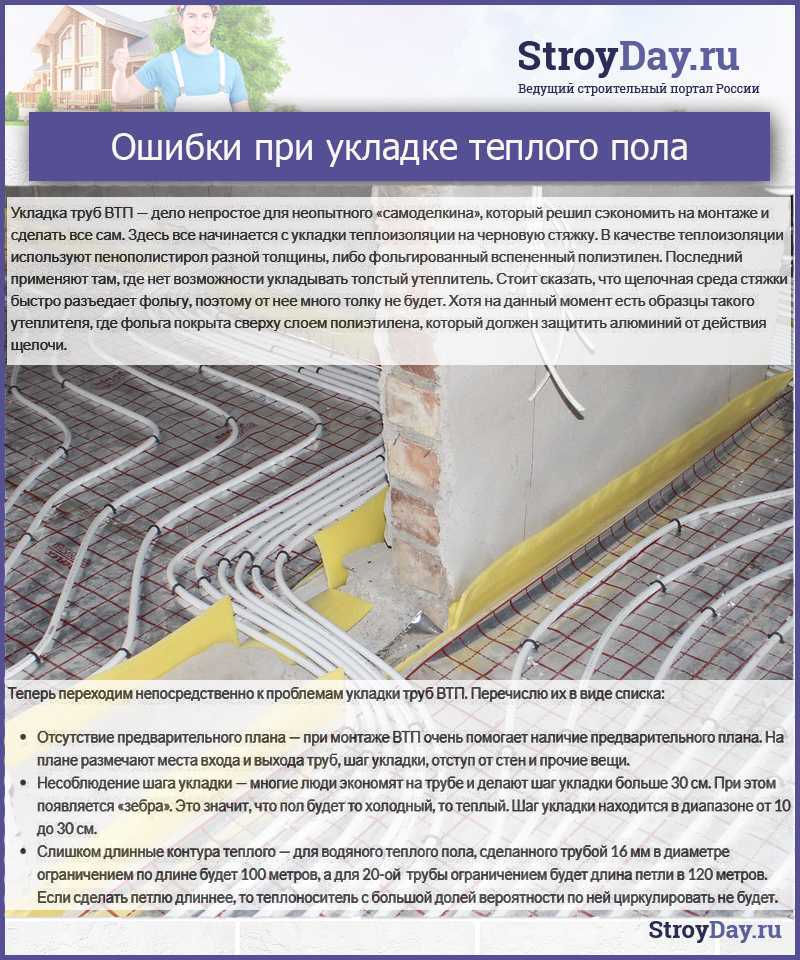

Есть несколько моментов, которые надо учитывать при определении правильного шага петель для водяных полов, ведь это влияет на равномерное распределение тепла:

1. Промежуток между петлями колеблется от 50 до 450 мм, и зависит от диаметра труб.  Для упрощения процесса расчёта, чаще используется число кратное 50. А для частного строения — 100, 150, 200 и т. д.
2. На шаг оказывает влияние уровень тепловой нагрузки. При средней нагрузки 50-80 Вт/кв.м рекомендованное интервал 100 — 200 мм.
3. Расстояние от стен до первого витка должно составлять минимум 20 см.

Опытные мастера нередко используют технику переменного шага укладки трубопровода. В зонах под окном или около двери труба ложиться чаще.

Важно определить оптимальный интервал между ветками, так как жидкость в трубах влияет на половое покрытие, а правильность выбора шага обеспечит эффективное распределение водяных потоков

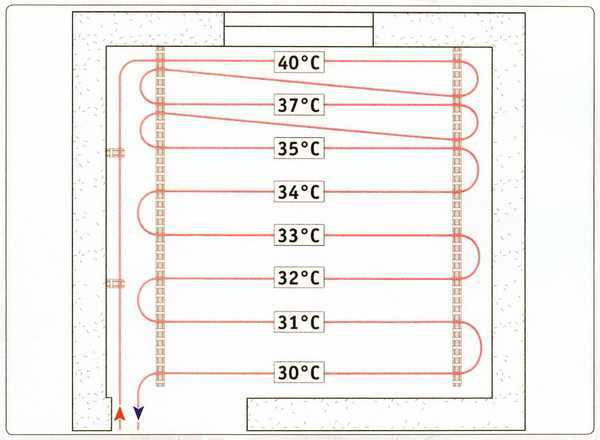

Змейка

«Змейка» — простой способ в расчёте и монтаже, поэтому данная схема довольно распространена. Нагревательный элемент сначала должен прокладываться в наиболее холодных участках комнаты — около уличных стен, балкона и окон. После чего, петлями, параллельно стене обходится вся площадь, и контур возвращается к прибору отопления.

Однако, укладка «змейкой» не позволяет равномерно прогревать поверхность. Чаще, такая схема применяется при наличии ещё одного источника обогрева, или для маленьких помещений. При «змейке», укладочный шаг должен быть по возможности минимальный — 100 мм.

Угловая змейка

Контур кладётся по наружному углу, а следующая петля размещается параллельно. Данный способ идеально прогревает углы. При наличии трёх наружных стен, рекомендовано использовать вариант — «двойная угловая змейка».

Двойная змейка

Принцип укладки такой же как «змейкой». Отличие в том, что возвратная труба идёт параллельно прямой. При этом варианте промежуток между петлями допустимо увеличить от 150 до 250 мм.

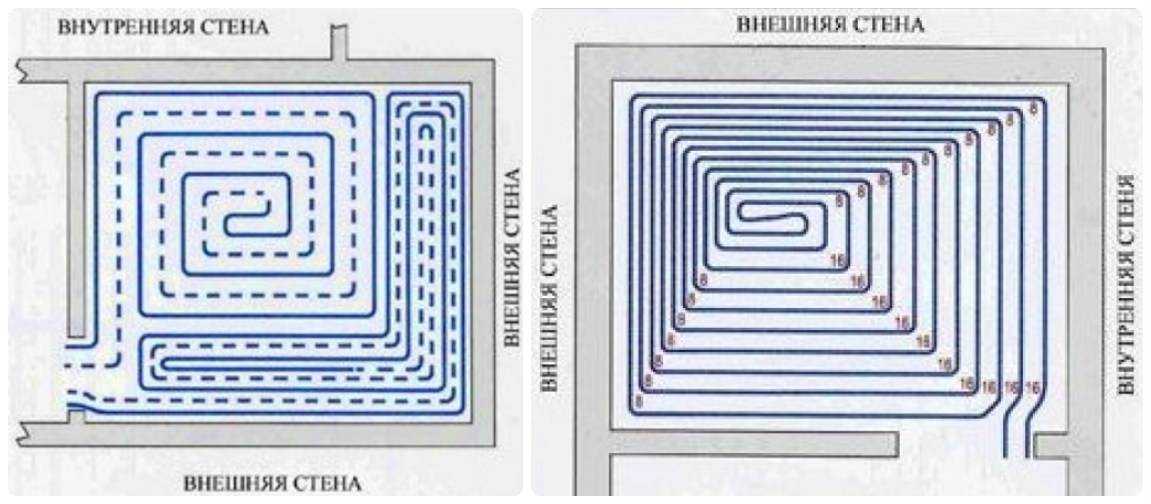

Улитка

Трубы располагаются по периметру комнаты, а затем по спирали закручиваются к середине. Ветки обратки идут между петель с горячей водой. Это самая оптимальная схема, прогрев пола осуществляется равномерно, но данный метод более трудоёмкий.

Способ «улитка» даёт возможность размещать трубы с максимальным расстоянием друг от друга, так как теплопотери не значительны. Кроме того, при использовании этой схемы уменьшается расход трубопровода.

Укладка ТП улиткой, особенности схемы, плюсы и минусы, расчет шага и длины контуров, нормы и СНИПы.

Комбинированный способ

При большом помещении можно использовать комбинированную схему. Рекомендованный вариант — две петли «улиткой», и 3 — 4 «змейкой». Работа водяного тёплого пола будет эффективней, если по краям укладывать трубопровод «змейкой», а по центру «улиткой».
