Сколько точечных светильников нужно на квадратный метр натяжного потолка

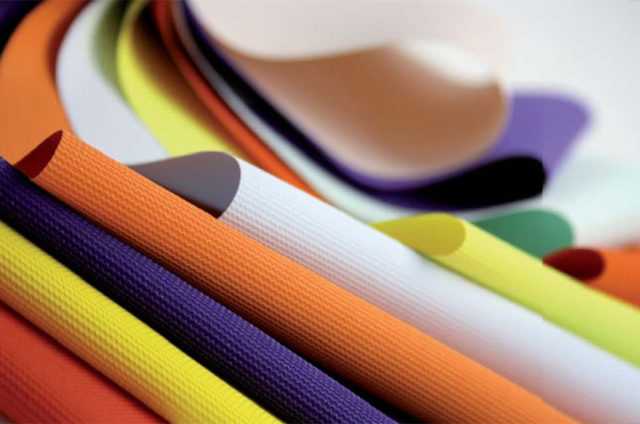

Особенности расхода тканевого потолка

Несмотря на благородный внешний вид и отличные эксплуатационные качества, расходные материалы для тканевых натяжных потолков пока не получили столь широкого распространения, как пленочные, из-за более высокой стоимости. Тонкие и прочные полотна, изготовленные из полиэстера с полиуретановой пропиткой, лишены эластичности, и в отличие от виниловых, при нагревании не растягиваются, а наоборот, дают легкую усадку. Поэтому, чтобы надежно закрепить их в багетах, площадь рассчитывается с другой поправкой – плюс 10-15 см с каждой стороны.

В случае с приведенным выше примером ширина полосы на текстильный потолок составит минимум 4,75 м, а длина – 5,7 м. Получаем требуемое количество: 4,75х5,7=27,075 м2, что на 7 с половиной квадратных метров больше, чем на виниловый. С учетом стоимости тканевых материалов, такой потолок обойдется почти в два раза дороже.

Ширина рулонов также различна, варьируется от 3100 до 5100 мм (с шагом в 1000, 400 и 600 мм), так что для приведенного примера больше всего подойдет полотно 5100 мм, при этом в обрезках остается полоса 350-400 мм, а общая стоимость еще немного возрастет.

Светильник GX 53

Второй тип светильника имеет марку GX 53. Его основной плюс в большем диаметре лампочки. Кроме того, сама лампа здесь не утоплена вглубь, а наоборот выступает из плоскости на несколько миллиметров.

За счет этого свет получается максимально рассеянный, а угол освещения достаточно широкий. Можно сказать что данная лампочка светит на все 180 градусов.

К таким светильникам есть два типа ламп:

• светодиодные
• энергосберегающие

Все советуют ставить именно светодиодные. Во-первых, служат они гораздо дольше, и во-вторых разгораются моментально после включения.

Нагрев светильников

На что следует обратить внимание при выборе лампочек для данного типа светильника? Прежде всего, на форму цоколя. Когда вы покупаете светодиодные лампы, выбирайте те, у которых есть радиаторные решетки охлаждения. Так как встречаются экземпляры с плоской поверхностью, полностью закрытые пластиком без намека, хоть на какую-нибудь решетку

Так как встречаются экземпляры с плоской поверхностью, полностью закрытые пластиком без намека, хоть на какую-нибудь решетку.

Также появились новинки с так называемыми композитными радиаторами. Внешне по форме они могут быть абсолютно гладкими. Как уверяет производитель, благодаря сочетанию разных материалов и компонентов (алюминий с пластиком в одном литье), достигается эффект охлаждения как на лампах с мощными алюминиевыми радиаторами.

Однако многие фирмы откровенно халтурят и идут по пути уменьшения своих затрат, при этом не обеспечивая должного качества, закрываясь лишь броскими названиями. По факту ничего композитного там может и не оказаться. Вот подтверждение:

Есть распространенное мнение, что светодиоды никак не греются, но это не совсем верно. Они в любом случае выделяют тепло, и это тепло нужно отводить. А это все в конечном итоге влияет на срок службы.

В среднем такие лампы должны отработать минимум 3 года. Хотя гарантия у большинства производителей – 1 год. Зачастую все это дело отражается на упаковке в часах работы.

Отсутствие нагрева у светильников самый важный параметр для натяжных потолков. Иначе не правильный выбор может привести к деформации и провисанию пленки, или даже к ее повреждению. Так как натяжной потолок обладает высокой термочувствительностью, под тепловым воздействием он теряет свои эластичные свойства, плавится и на нем образуются пятна.

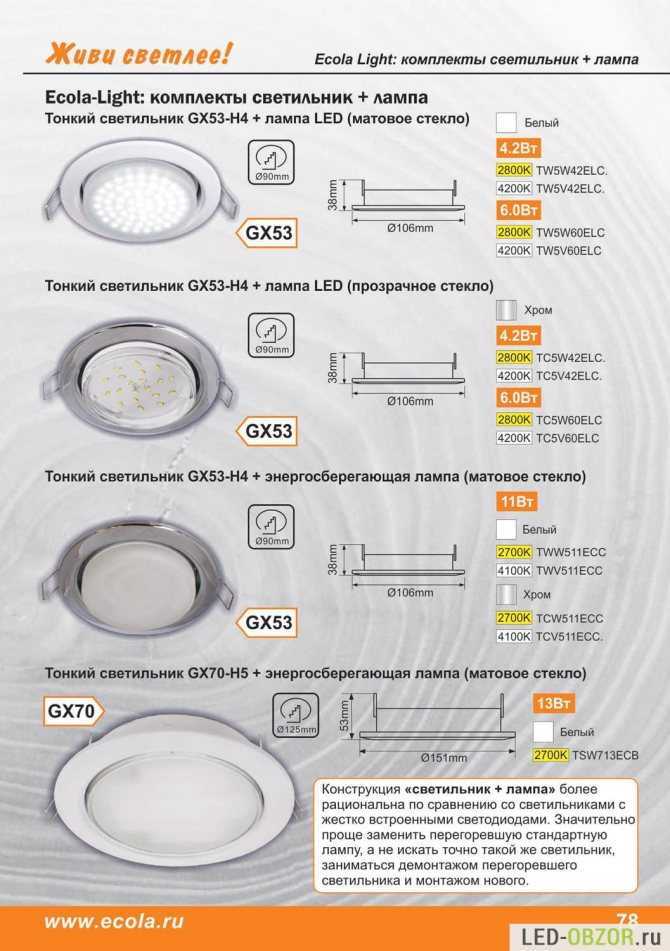

Разновидности GX-53

Светильники GX 53 выпускаются в очень широкой цветовой гамме. У самой популярной модели от фирмы Ecola GX 53 H4 – до девяти цветов. Посадочный диаметр у них – 90мм.

В комплекте качественных изделий всегда должно идти термокольцо. Оно необходимо именно для монтажа в натяжном потолке. Без него пленка просто разорвется самопроизвольно в ту сторону, куда вам вовсе и не нужно.

Популярность свою модели GX53 H4 получили из-за того, что занимают очень мало места в межпотолочном пространстве. Еще у данного светильника очень надежное крепление.

Ушко на которое крепится пружинка выполнено из металла и со временем не отваливается.

Так у похожих моделей GX53 H6 все сделано из пластика. А пластик со временем стареет, тем более под постоянным воздействием тепла. Такое крепление отламывается и светильник повисает в воздухе только за счет электропроводки.

Дополнительный плюс перед G5.3 – это выступ лампы на несколько миллиметров из корпуса светильника. За счет чего получается рассеивание света на 180 градусов без образования темных углов в комнате.

Правда некоторым не совсем нравится, когда лампочка оказывается не заподлицо и полностью не утоплена в посадочном месте. Для такого дизайна выбирайте марку GX53 FT3225. Она как раз таки и называется – глубокий встраиваемый светильник.

Однако во-первых, он дороже, и во-вторых та же беда с крепежным пластиком, да и цветовая гамма всего из трех вариантов.

Поэтому ищите в магазинах новые модели H4, но с углубленным посадочным местом под лампу. Такие тоже есть, ориентируйтесь по надписям на упаковке.

Все вышеприведенные модели подходят для установки в обычные комнаты – зал, кухня, спальня. Для монтажа в ванную комнату необходимо покупать влагозащищенные со степенью защиты IP65. Например светильник GX53 H9.

У него есть свои нюансы. Сверху идет силиконовая прокладка, а саму лампу защищает стекло, которое снимается поворотным движением. Со стороны освещаемого помещения девайс полостью защищен от брызг воды.

Однако эта же защита дает ограничения по мощности ламп. Все это должно быть указано на упаковке.

• по светодиодам – 6Вт
• по энергосберегающим – 9-11Вт

Больше чем эти мощности использовать нельзя.

Правильная установка электроприбора в натяжную потолочную поверхность: расположение

Для жилых комнат светильники jx53 используются редко. Они обладают небольшой мощностью. Так для освещения комнату в 15-20 м2 потребуется около 15 таких светильников.

Варианты размещения осветительных электроприборов:

1. Использования джи икс 53 как дополнительный источник света. Основное освещение лежит на люстре, которую монтируют посередине потолка. Встроенные светильники при этом выполняют несколько функций. Так они выступают в качестве бра и могут создавать полумрачную атмосферу. Можно брать лампы с небольшой мощностью. Также с помощью точечных светильников можно расставить акценты в помещении. Можно подчеркнуть какой-то предмет интерьера или выделить учебную зону.
2. С помощью точечного освещения на потолке можно создать картину. gx53 обладают компактными размерами, что позволяет сделать любой рисунок. Такой вариант хорошо смотрится на многоуровневых конструкциях. Встроенные варианты осветительных приборов при этом подчеркивают необычную форму потолка. С помощью таких ламп можно сымитировать звездное небо. Чтобы снизить яркость приборов используют лампы с несколькими световыми фильтрами.
3. Можно выполнить зонирование помещения. Светильники gx53 можно смело использовать для квартиры-студии или совмещенных комнат. Можно выделить обеденную зону, учебную, спальную. Правильное зонирование включает и использование потолка в несколько уровней. Для каждой группы светильников подразумевается свой выключатель. Установку их лучше доверить профессионалам.

Светильники gx53 считаются стильным дополнением интерьера. К тому же это наиболее популярный вариант для натяжных потолков. Но нужно помнить о характеристиках изделий и особенностях их эксплуатации

При покупке лучше обращать внимание на проверенных производителей. Это гарантирует долговечность не только светильников, но и натяжного потолка. Цоколь gx53 является популярным осветительным прибором для натяжных потолков благодаря ряду преимуществ

Это встраиваемый плоский прибор, который непросто снять или вытащить лампочку. Установить и разобрать конструкцию лучше доверить профессионалам

Цоколь gx53 является популярным осветительным прибором для натяжных потолков благодаря ряду преимуществ. Это встраиваемый плоский прибор, который непросто снять или вытащить лампочку. Установить и разобрать конструкцию лучше доверить профессионалам.

Подключение светильников с драйвером

Если вы будете монтировать светодиодные светильники, то помните, что зачастую с ними в комплекте идут свои источники питания – led драйверы. И напряжение 220В подается через них, а не напрямую в светодиодную лампочку.

Они могут быть как встроены, так и вынесены за пределы корпуса и подключаются к нему через разъем.

Правда бывает соединение и на пайке.

Имейте в виду, что если у вас внезапно перестал работать точечный светильник, то чаще всего у него выходят из строя не сами светодиоды, а именно драйвер.

Поэтому при покупке старайтесь выбирать те светильники, где драйверы подключены именно через втычные разъемы, а не вмонтированы в корпус.

Если он сгорит, то не придется курочить сам светильник.

Вытащил из разъема старый, воткнул новый и наслаждайся комфортным освещением далее. Минимум затрат, как денежных так и временных.

Светодиодные точечные светильники выигрывают по многим параметрам перед остальными. Помимо температуры нагрева и малого расхода электроэнергии, это еще и напряжение питания.

Есть много моделей, которые будут исправно работать и давать нормальное освещение даже при минимальном напряжении 85 вольт. И не перегорят при его максимуме в 277В!

Также заранее обращайте внимание, поддерживают ли они возможность диммирования. Это функция есть не у всех моделей

Для подключения драйвера необходимо подать напряжение на провода питания обозначенные как L (фаза) и N (ноль). Выходное напряжение с него идет уже пониженным 12В-24В.

Выходные провода отмечены как ”+” и ”-”.

Даже если вы перепутаете фазу и ноль на питании 220В, ничего страшного не случится, он от этого не сгорит.

Ну а разъем выходного напряжения на драйвере обычно делают так, что подключить его по другому (перепутав ”+” и ”-” ) не получится.

При съемном драйвере питания на светодиодных лампах очень удобно сначала подсоединить сам driver, а уже только потом, через его разъем воткнуть светильник.

Особо нужно отметить, что все соединения за натяжным потолком должны быть доступны для осмотра, ремонта и эксплуатации.

Именно поэтому запас кабеля делайте такой длины, чтобы провода можно было спокойно вытащить наружу через кольцо и произвести при необходимости переподключение или замену клемм.

Чтобы драйвер не болтался в воздухе на своих гибких проводах, его можно закрепить с помощью пластиковых кабельных хомутов непосредственно к питающему кабелю проводки ВВГнг.

Жилы у него достаточно жесткие и вам не придется придумывать специальное место за потолком, где же уложить driver питания.

После завершения всех процедур по подключению, спрячьте драйвер вместе с кабелем за кольцо.

Аккуратно подожмите подпружиненные лапки по бокам, заведите их именно за закладную (не за ПВХ пленку) и таким образом окончательно закрепите светильник.

1 of 2

То же самое проделываете со всеми остальными светоточками. Подаете напряжение и проверяете свечение ламп.

Безопасность эксплуатации потолочных светильников

Потолочные светильники Армстронг в интерьере

И светодиоды, и люминесцентные лампы не перегреваются и достаточно безопасны с точки зрения возникновения пожароопасных ситуаций. Что касается экологичности и соответствия санитарным нормам, люминесцентные источники света менее безопасны и наносят здоровью больший вред: они издают шум во время работы, ультрафиолетовое излучение негативно влияет на кожу, а при повреждении стеклянной колбы лампочки в воздух могут попасть пары ртути. В связи с этим лампы такого типа нельзя просто выбросить в мусорный контейнер, их необходимо сдавать в специальные пункты приема для последующей утилизации.

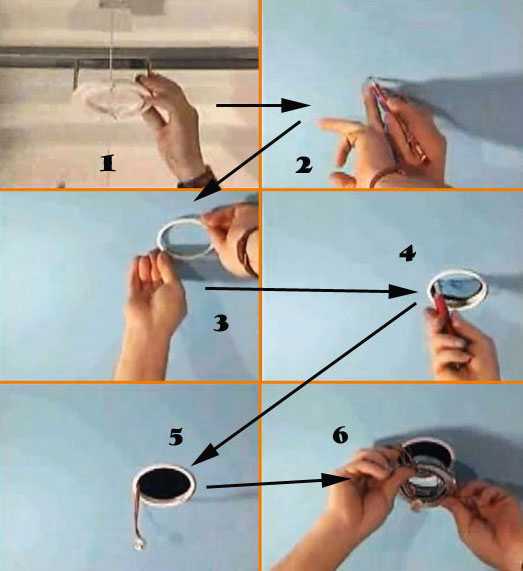

Монтаж термокольца

Затем нужно наклеить термокольцо требуемого размера.

Оно изготавливается из термостойкого АБС пластика (стандартная толщина — 2мм). Такой материал способен кратковременно выдерживать температуру даже до 100 градусов.

Выполняет кольцо две функции:

защищает полотно от теплового воздействия светильников

Иногда для мощных и ярких светоточек приходится наклеивать сразу по два кольца, дабы корпус светильника не задевал потолок и не происходило подобных неприятностей.

В первую очередь это относится к светильникам с галогенными лампочками.

Светодиодные лампы этому подвержены в меньшей степени. Их температура нагрева обычно не превышает 60 градусов. Для натяжного потолка это не является опасной температурой.

выполняет роль механической защиты

То есть, позволяет вырезать отверстие в потолке так, чтобы оно при этом не разошлось.

Поэтому важно равномерно нанести клей (Космофен, Контакт и др.) по всему контуру кольца. Не должно остаться ни одного не проклеенного участка

В тот момент, когда вы прижимаете кольцо, не нужно водить по нему пальцем, иначе оно может соскользнуть по клею. Достаточно просто его прижать и все.

Далее, осторожно, канцелярским ножом протыкаете полотно и вырезаете отверстие. При этом лучше не оставлять ничего лишнего, так как в противном случае пленка полотна будет касаться или закрывать радиатор лампочки, ухудшая ее охлаждение

Если у вас огромный светильник, то не забывайте, что нельзя вырезать сколь угодно большой диаметр отверстия.

Он всегда ограничивается отношением толщины полотна к силе его натяжения. Например, для небольшой площади в 4м2 (2*2) и толщине пленки потолка 2,5мм – максимально возможное отверстие будет – 8см.

Но большинство светильников квадратной или другой формы, без проблем подходят под круглые посадочные узлы.

Квадратные термо кольца бывают не всех размеров, и к тому же имеют немного другой принцип монтажа.

Размер отверстия в закладной должен быть на пару миллиметров больше наружного размера этого ”термо-квадрата”для того, чтобы он как бы проваливался в закладную и не деформировал от натяжения потолок.

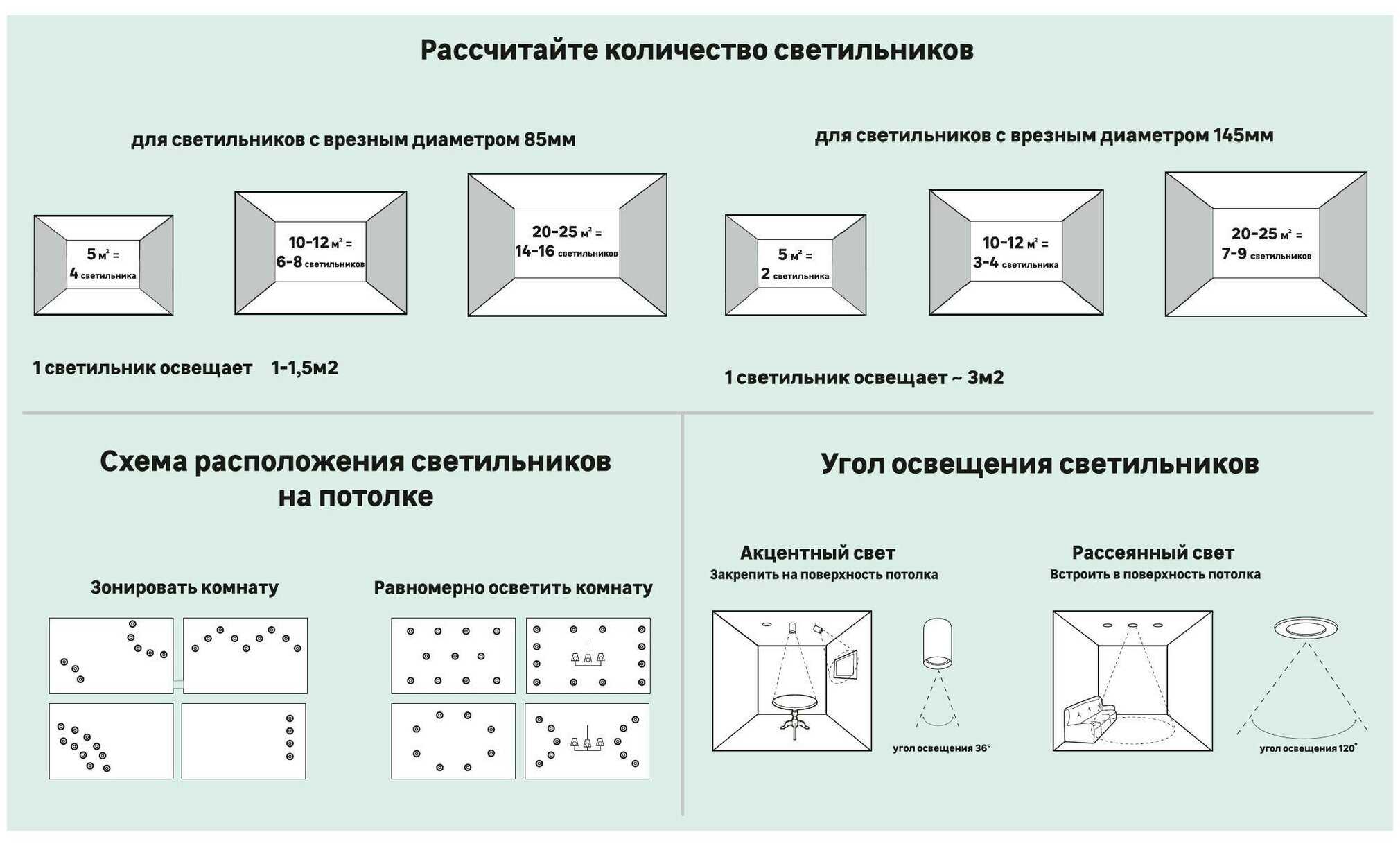

Как рассчитать количество точечных светильников на комнату

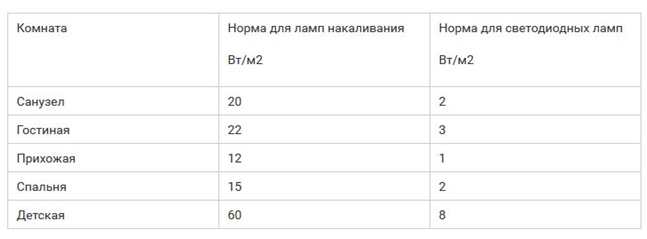

Вычисления включают два этапа. На первом определяют, какой световой поток понадобится в помещении. Для этого пользуются формулой:

P = S x E,

где P — мощность светового потока для комнаты,

S — общая площадь,

E — норма освещённости для одного квадратного метра (согласно стандартам для конкретного помещения).

Затем определяют количество светильников по другой формуле:

n = P / F,

в которой под n понимают число приборов, а F — световой поток конкретной лампочки. Этот показатель измеряется в люменах (Лм), а информация пишется на упаковке. Зарубежные производители используют международное обозначение — lm.

1 Лм на 1 м² равен 1 Лк.

Например, требуется узнать, сколько встраиваемых светильников понадобится для потолка в кабинете площадью 12 м². Сначала нужно определить общую мощность светового потока. Согласно стандартам норма освещенности для кабинета составляет 300 Лк. Соответственно умножаем этот показатель на площадь помещения: 12 м² х 300 Лк = 3 600 Лм.

Затем остается рассчитать количество приборов. Для примера возьмем лампы с показателем 560 Лм. Разделим общий световой поток, полученный в предыдущем шаге, на показатель одной лампочки: 3 600 Лм / 560 Лм = 6,4.

Таким образом, для потолка в кабинете понадобится не менее 6 светильников.

Светильник в Подвесных Потолках Устанавливаемый на Подвесках Виды ламп

Более подробную информацию о лампах накаливания и галогеновых, энергосберегающих, светодиодных Вы можете получить, посетив специально посвященные им страницы сайта. Состав работ: 01. Установка штырей. Установка светильников. Ввертывание ламп. Опробование на зажигание.

Общие положения состоят из: 1. Общая часть 2. Порядок применения расценок 3. Материальные ресурсы 4. Перемещение оборудования 5. Порядок определения стоимости монтажа оборудования, отсутствующего в сборниках расценок. Демонтажные работы В п. Указанные затраты учитываются в сметах на основе данных ПОС.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

• Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).

• Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Светильник в подвесных потолках, устанавливаемый: на профиле, количество ламп в светильнике до 4

ФЕДЕРАЛЬНАЯ ЕДИНИЧНАЯ РАСЦЕНКА ФЕРм 08-03-594-14

Наименование	Единица измерения
Светильник в подвесных потолках, устанавливаемый: на профиле, количество ламп в светильнике до 4	100 шт.
Состав работ
01. Изготовление конструкций. 02. Установка конструкций. 03. Установка светильников. 04. Присоединение. 05. Вертывание ламп. 06. Опробование на зажигание.

В расценке учтены только прямые затраты работы на период 2000 года (Федеральные цены), которые рассчитаны по нормам ГЭСН выпуска 2009 года. Для дальнейшего применения, к указанной цене применяется коэффициент перехода в текущие цены.

Вы можете перейти на страницу расценки, которая рассчитана на основе нормативов редакции 2014 года с дополнениями 1

Всего (руб.)	Оплата труда рабочих	Эксплуатация машин	Оплата труда машинистов	Стоимость материалов	Трудозатраты (чел.-ч)
16102,27	2648,64	3176,47	1058,91	10277,16	267

ВСЕГО ПО РАСЦЕНКЕ: 16 102,27 Руб.

Посмотрите данный норматив в редакции 2020 года открыть страницу

Посмотрите ресурсную часть расценки в нормативе ГЭСНм 08-03-594-14

При использовании в смете, расценка требует индексации для перевода в текущие цены.Расценка составлена по нормативам ГЭСН-2001 редакции 2009 года в ценах 2000 года.

Самостоятельное обустройство подвесного потолка с подсветкой

Прежде, как подключить лампочки в подвесном потолке, нужно подобрать место, где будут установлены светильники. Монтаж потолочной конструкции с подсветкой предполагает строительство короба с использованием гипсокартонных листов, но подключить освещение можно и без него.

Если запланировано изготовление короба из ГКЛ, необходимо учесть несколько нюансов:

1. Высота подобной конструкции не должна быть больше 20 сантиметров от потолочного перекрытия.
2. Нижнюю грань короба в обязательном порядке следует выдвигать вперед на 7 – 9 сантиметров.
3. Установка светодиодных светильников на потолке производится на дно ниши (прочитайте: «Как происходит установка светодиодных светильников в потолок – правила монтажа»).

Если короб не будет использоваться, монтаж подсветки выполняют так:

1. Размечают места крепления приборов.
2. По периметру потолочной поверхности проводят линию.
3. Используя клеевой состав, прикрепляют светодиодные ленты.
4. Если поверхность подвесного полотна побелена, к их основанию прикрепляют металлические уголки.

Светильники G5.3

Первый тип – это светильники под лампочку с цоколем G5.3 Данный вид представлен на фото ниже:

Встречаются галогенного и светодиодного исполнения. У галогенных основной минус в том, что отражатель лампы пропускает часть света во внутрь натяжного потолка.

В результате получается картина, когда видно все внутренности потолка и коммуникаций. А именно – крепления, электропроводку, закладную.

Раньше данная проблема решалась двумя способами:

• задняя стенка лампочки обкладывалась фольгой
• либо попросту закрашивалась краской

Сейчас все намного проще. Достаточно приобрести светодиодную лампочку, у которой задняя поверхность полностью непрозрачная и свет от нее проходит только вниз.

Недостаток самого светильника заключается в том, что лампочка посажена достаточно глубоко внутрь.

Из-за это свет расходится под острым углом, не обхватывая максимально возможную площадь, и не рассеиваясь по всей комнате. Получается, что лампа будет светить пятном.

Кроме того, из-за очень небольшого диаметра вытекает ограничение мощности светодиодов.

Даже более развитый радиатор не позволит установить лампочку более 7 Вт.

И это если он сделан из алюминия. Когда же речь идет о некоем композитном исполнении охлаждения, то вряд ли такая лампа прослужит долго. Она будет попросту перегреваться и перегорать.

В другие марки из-за их большего размера и лучших условий охлаждения можно «впихнуть» все 15 Вт.
