Виды фитингов для труб теплого водяного пола, обзор производителей и порядок монтажа

Способы сшивки РЕХ

Существует около 15 способов сшивки полиэтилена, однако наибольшее распространение получили три из них.

На сегодняшний день востребованы методы сшивки:

• Пероксидом (PEX-a);
• Силаном (PEX-b);
• Радиационным способом (PEX-c).

Более дорогим, однако, и более качественным способом сшивки является пероксидный. Именно благодаря нему удается связать порядка 85% свободных молекул. Это позволяет материалу произведенному таким путем обладать повышенной стойкостью к механическому воздействию и иметь более высокую температуру плавления.

РЕХ-а – лучший метод производства сшитого полиэтилена, все остальные варианты являются лишь попыткой удешевить материал.

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

• раскладка элементов согласно схеме;
• сварка или пайка труб;
• соединение с помощью фитингов;
• присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

Крепление трубопровода к стене

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

Схемы отопления из полипропилена для частного дома

• однотрубная или двухтрубная;
• двухтрубная с горизонтальной разводкой;
• двухтрубная с вертикальной разводкой;
• коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.

Просмотров: 1 370

Недостатки теплого пола

К сожалению, в многоэтажных домах, построенных десятилетия назад, сделать водяной теплый полводы будет довольно сложно – такие квартиры (вернее, отопительная система в них) просто не приспособлены для этого технологического решения. Если такой пол будет установлен, то в зимний период соседи пожалуются на холод в квартире. Да и владелец жилья вряд ли будет доволен показателями температуры у себя дома. Управляющая компания тоже, скорее всего, не даст разрешения на монтаж теплого пола. В этом случае лучше всего укладывать электрический подогрев напольного покрытия – он в разрешении не нуждается.

Электрический теплый пол

Характеристика «Валтек»

Для напольного обогрева, горячего и холодного водоснабжения компания «VALTEC» производит трубы из сшитого полиэтилена «РЕХ-b» Для изготовления материала необходим полиэтилен средней плотности. Его часто используют для гидроизоляции фундамента и пола.

При температуре 60 0С. он становится мягким. При 102 0С материал плавится. Низкие температуры полиэтилен не выдерживает. На небольшом морозе он рассыпается. Отмечается его неустойчивость к УФ-лучам.

Сшивка проводится после экструзии; получения изделия путём вдавливания расплавленной массы через формовочное устройство. Степень сшивки 65%. При производстве материала «РЕХ-а» сшивка достигает 85%. Структура модифицированного полиэтилена при силановой технологии не такая однородная, как у «РЕХ-а» при пероксидной методике исполнения.

Специалистами отмечается высокая скорость производства и низкая себестоимость изделия. Трубы «валтек» для тёплого пола отличаются демократичными ценами. Структура материала указана на внешней поверхности изделия, в техническом паспорте и на упаковке:

• обозначение VALTEC PEX-AL-PEX указывает на то, что труба «валтек» для тёплого пола выполнена из сшитого полиэтилена с алюминиевой вкладкой; все слои соединены клеевой прослойкой;
• VALTEC PEX-EVOH – изделие выполнена из сшитого полиэтилена с защитным слоем EVOH; покрытие повышает устойчивость материала к ультрафиолету, к воздействию кислорода;
• на поверхности изделия указывают диаметр и толщину стенки; для напольного обогрева рекомендуют выбирать трубы диаметром 16 мм, 20 мм; толщина стенки 2 мм.

Изделия производятся в бухтах; длина 40-100 м. Бухты закрыты материалом, который предохраняет пластик от солнечных лучей. Если перевозка труб производилась в зимнее время, то их необходимо выдержать при комнатной температуре 24 ч для акклиматизации полиэтилена. Укладку магистрали производят минимум через сутки. Приобрести трубу можно в Москве.

Отмечаются следующие характеристики изделия:

• устойчивость к высоким температурам; рабочий режим 80-90 0С; материал не деформируется и не разрушается при перепадах температур; допустимо кратковременное использование магистрали при температуре 130 0С;
• в системах отопления трубы практически не расширяются; при воздействии на изделия режима в 130 0С расширение полиэтилена происходит в течение 60 мин. на 0,8%;
• рабочее давление 6 бар; выдерживает нагрезку более 25 бар, резкие перепады, гидроудар;
• трубы с покрытием «EVOH» не пропускают кислород к теплоносителю;
• изделия имеют гладкую поверхность; на ней не откладываются соли, не появляется плесень и грибок;
• полиэтилен «РЕХ-b» не вступает в реакцию с химическими веществами строительных растворов и теплоносителя;
• материал обладает «памятью формы».

Среди недостатков «валтек» отмечается жёсткость пластика

Монтаж производят осторожно, не допуская заломов. Максимальный изгиб трубы диаметром 16 мм составляет 80 мм. При использовании контура допускается радиус изгиба 45 мм

Сшитый полиэтилен РЕХ-b не выдерживает низких температур. Не рекомендуют использовать изделия при режиме ниже -10 0С

При использовании контура допускается радиус изгиба 45 мм. Сшитый полиэтилен РЕХ-b не выдерживает низких температур. Не рекомендуют использовать изделия при режиме ниже -10 0С.

Конструкция и исполнение теплого пола

Такая система экономит полезную площадь, поскольку располагается под любым напольным покрытием или цементной стяжкой. Теплый пол из полипропиленовых труб своими руками можно устраивать путем заливки их бетоном или другим пластификатором. При этом по ним циркулирует теплоноситель и равномерно распределяет тепло, начиная от низа по всему помещению.

Внешний вид системы теплого пола

При этом источником тепла может выступать котел или другие типы отопления. Датчики температуры обеспечивают своевременное отключение системы сразу после того как достигается заданная температура, что позволяет экономить электроэнергию.

Монтаж теплого пола своими руками выполняется в несколько этапов:

• подготовка проекта;
• прокладывание и подключение труб;
• проверка и контроль работоспособности системы;
• обустройство стяжки;
• выполнение финишного покрытия.

Рассмотрим более подробно все этапы.

Нельзя сделать теплый пол без подготовки проекта, который нужен, чтобы рассчитать потребность в материалах, отапливаемую площадь, температуру способную обеспечить работу системы, место расположения котла и другие нюансы, включающие диаметр и длину труб. Для эффективного функционирования отопления все расчеты правильнее будет доверить профессионалам.

Монтаж системы начинается с установки коллекторного шкафа, необходимого для подключения контуров к базовой линии, с помощью которой осуществляется подача теплой воды и забирается охлажденная.

Распределительный коллекторный шкаф

Шкаф устанавливается выше уровня пола с целью, чтобы трубы шли вниз, при этом обеспечивался отвод воздуха и нормальное функционирование системы.

Одним из ключевых моментов при устройстве пола с подогревом является гидроизоляция, которая способна защитить помещение от водных протечек. Для этой цели часто применяют пленочные материалы, например, полиэтилен.

Чтобы предотвратить растрескивание стяжки при тепловом расширении специалисты рекомендуют применять демпферную ленту, которую наклеивают по периметру помещения.

С целью сокращения тепловых потерь укладывается теплоизоляция, способная справляться с большими нагрузками и имеющая высокое термическое сопротивление. Для этой цели используется фольгированное покрытие, имеющее отличную механическую прочность, небольшую степень сжатия и равномерно распределяющее тепло по поверхности пола. Для крепления труб и фиксации стяжки используется армирующая металлическая сетка.

Лучшие производители

Многие предприятия выбрали для себя специализацию по производству комплектующих и фитингов для водяных теплых полов.

RTP

Ведущий производитель полипропиленовых, ПВХ, PE-RT труб и фитингов, комплектующих для отопительных систем. Производственная фирма имеет собственные заводы, оснащенные современным оборудованием, 25 экструзионных линий и 60 термопластавтоматов производят 1500 наименований, которые используют для монтажа различных систем, включая водяной теплый пол.

Например: «Тройник PP-R, полипропилен, ППР, (90 градусов) RTP для труб, PN25, D20». Полипропиленовый тройник используют в горячем, холодном водоснабжении для обустройства теплых полов, когда необходимо разветвление труб под 90. Изготовлено изделие в соответствии с ГОСТ 32415-2013, выдерживает давление 25 бар. Подходит под трубы d=20 mm.

о товаре

• тип – соединительный тройник;
• применим для труб диаметром 20 мм;
• максимальная рабочая температура – 95С;
• соединение методом спайки.

Цена по магазинам страны 16 руб.

Акватранзит

Конкурентоспособное предприятие на рынке инженерной сантехники, комплектующих для теплых полов и фитингов к ним. По качеству продукции компания занимает лидирующие позиции. Изделия от предприятия «Акватранзит», трубы и фитинги позволяют выполнять монтаж систем отопления. Товар от прямого производителя пользуется большим спросом, находится в балансе между ценой и качеством.

Например: «Угол 90° Ø 25 мм PN25 (фитинг соединитель) для полипропиленовой трубы «Акватранзит» 05325 белый». Изделие равнопроходное и полипропиленовое предназначено для соединения трубопровода в холодном и горячем водоснабжении при обустройстве водяных теплых полов. Применяют угол, когда нужно изменить направление в укладке труб, повернуть на 90,выполнить монтаж с пересечением проводки, обойти прямые углы.

Характеристики фитинга

• в упаковке 6 шт.;
• диаметр труб 25 мм;
• цвет белый;
• тип товара – соединительный угол 90;
• соединение спаечное;
• рабочее давление – 25 атм.

Стоимость за упаковку 79 руб.

Valfex

Производитель российской инженерной сантехники Valfex известен качеством товаров в разных странах. Бренд Valfex зарекомендовал себя прочными фитингами, комплектующими для теплых полов, образцами высокого качества. Компания лидирует по количеству продаж полипропиленовых труб, крепежных элементов. В качестве примера: «Муфта с накидной гайкой 20х1/2″ (150/30) (Valfex).

ГОСТ 32415-2013Технические характеристики

• артикул 10139020;
• вес 0.050 гр.;
• в упаковке 30 шт.;
• рабочая температура – 90;
• рабочее давление – 25 бар;
• материал полипропилен/латунь;
• ответвления диаметром 15 мм;
• присоединение диаметром 20мм.

Цена упаковки 83 руб.

Казанский трубный завод

Выпускает втулки, заглушки, тройники, отводы, крестовины для обустройства систем теплых полов. В качестве примера служит полиэтиленовая заглушка, в виде концевого элемента, который служит для остановки теплоносителя в системе.

В ассортименте КТЗ находятся заглушки в виде

• декоративных;
• электросварных;
• литых;
• компрессионных.

Например: «Заглушка PPR с резьбой 1». Полипропиленовая пробка с резьбой используется для герметичного перекрытия трубопровода в местах с неиспользуемыми патрубками, фитингов или арматуры с внутренней резьбой. На корпусе 6 граней под гаечный ключ.

Заглушка соединяется с трубой сваркой и резьбой. Элемент предназначен для работы с максимальным рабочим давлением 25 атм., и в условиях максимальной рабочей температуры +95С.

Стоит элемент соединения 128 руб.

РЕХАУ

Предлагает фитинги, изделия из категории инженерной сантехники. Продукция РЕХАУ славится качеством и широким ассортиментом. В качестве примера служит: «Фитинг Штуцер с внутренней резьбой G 3/4″ серии Универсал (12681431300) РЕХАУ».

о товаре

• тип фитинга штуцер;
• диаметр ¾;
• тип соединения резьбовое или с быстроразъемным ниппелем.

Цена продукции 189 руб.

Монтаж

Существует три способа соединения PEX элементов:

1. Компрессионными фитингами – подходит для водоснабжения (холодного и горячего). При необходимости водопровод разбирается в любой момент.
2. Пресс-фитингами – получается неразъемное соединение. В основе метода лежит способность сшитого полиэтилена к воссозданию формы.
3. Электросварными фитингами – самое прочное и надёжное соединение. Метод требует навыков при работе со сварочным оборудованием.

Внимание! При выборе способа монтажа учитывайте давление, которое будет в системе. Обжимные фитинги выдерживают до 2,5 Атм, пресс-фитинги – до 6 Атм, электросварные – дают монолитное соединение

Инструменты

В зависимости от выбранного способа монтажа вам понадобятся:

• комплект фитингов;
• специальные ножницы (ручной труборез);
• расширители нужных диаметров;
• набор гаечных ключей, плоскогубцы;
• пресс гидравлический или ручной – для пресс-фитингов;
• сварочный прибор – для электросварных муфт.

Электросварные муфты – вид фитинга в форме рукава со встроенными нагревательными клеммами.

Справка! Фитинги — соединительные элементы трубопровода, служащие для сборки и стыковки, выполнения разветвлений, поворотов труб. Основной материал: латунь, но выпускаются полиэтиленовые, поливинилхлоридные, полипропиленовые, комбинированные детали.

Подготовительные работы

Перед началом монтажа обеспечьте чистоту рабочего места — в места соединений не должна проникнуть пыль и грязь.

Руководствуясь схемой разводки подключения радиатора, приготовьте необходимое количество фитингов и труб. Сшитый полиэтилен отличается пластичностью, поэтому закрепите трубы к стене на скобы-держатели.

Проверьте выходы коллектора — они должны быть в исправном состоянии. Чтобы избежать образования конденсата на «холодной» системе и теплопотерь труб с горячей водой, подготовьте дополнительную теплоизоляцию.

Правила работы и подключение к радиатору

• Качественный срез – залог герметичности стыка. Отрезайте трубу строго под 90° – перпендикулярно горизонтальной оси.
• Следите, чтобы поверхность среза была абсолютно ровной – без надрезов, шероховатостей, волн.
• Для соединений выбирайте только специализированные фитинги – для сшитого полиэтилена.
• Если нужен изгиб трубы, предварительно прогрейте сгибаемый участок строительным феном.
• При использовании электросварного метода следите за температурой аппарата. Сшитый полиэтилен может перегреться и сгореть.
• Для качественного монтажа следуйте руководству производителя труб и фитингов.

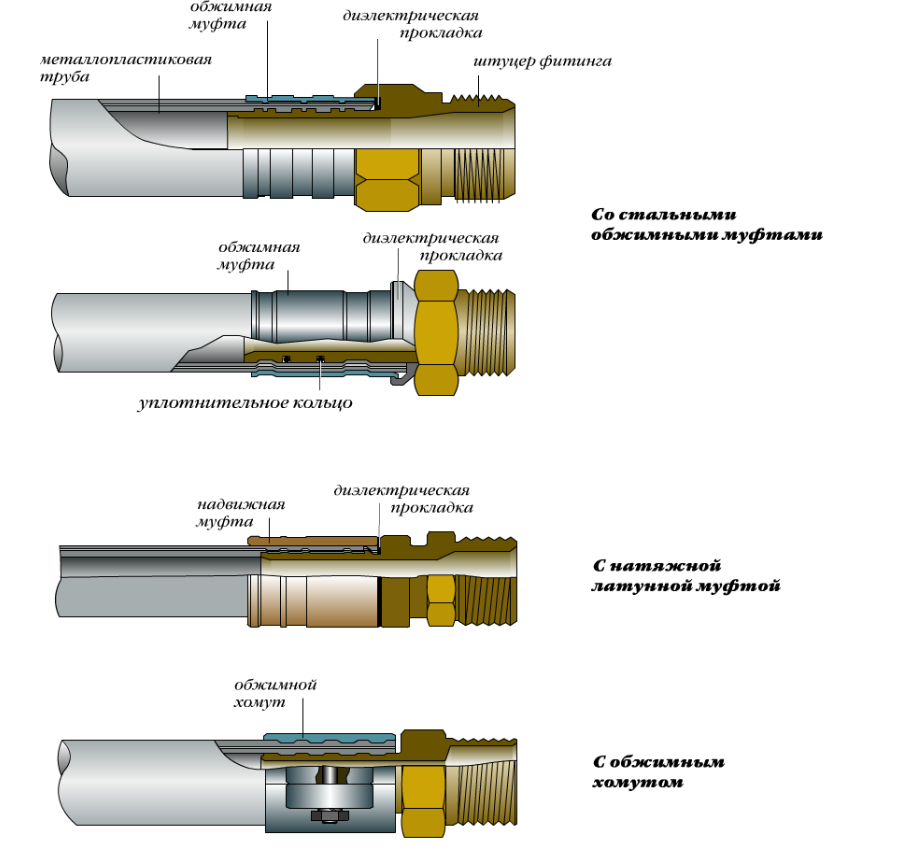

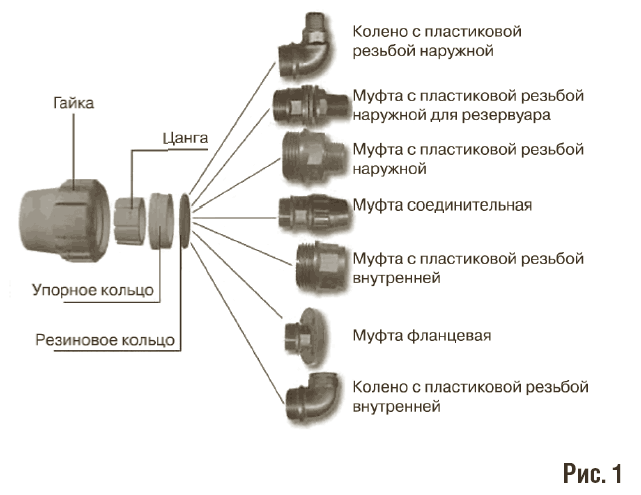

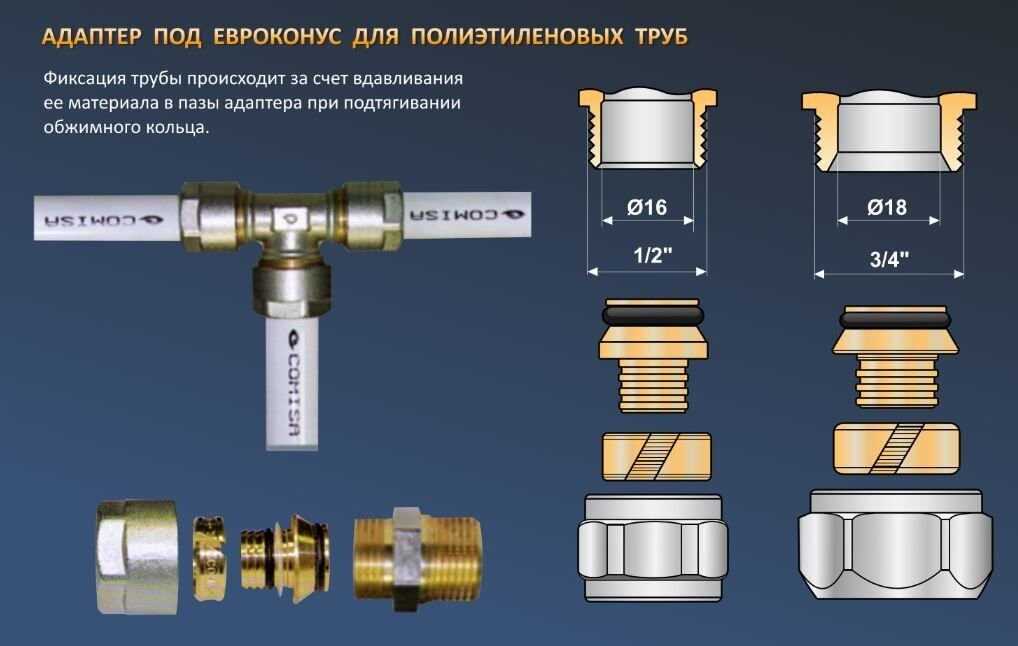

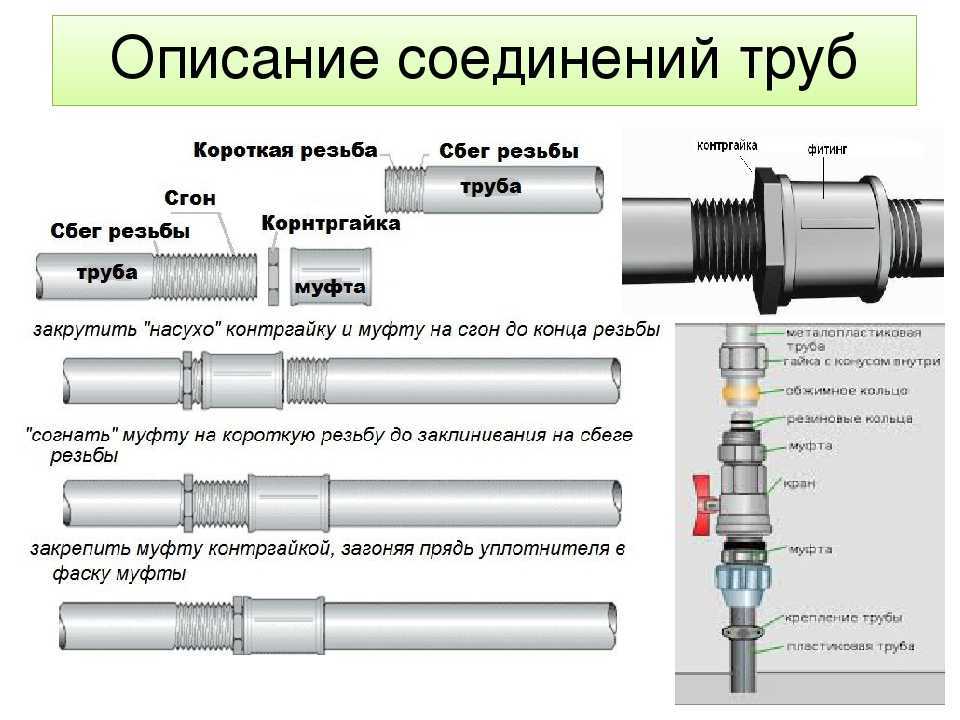

Компрессионный способ

1. Разрежьте трубу, на срез наденьте обжимную гайку. Резьба должна быть обращена в сторону соединителя.
2. Наденьте разрезное кольцо, зафиксируйте в 1 миллиметре от среза трубы.
3. Вставьте в трубу фитинг. Конец с кольцом и обжимной гайкой натяните на штуцер до упора.
4. Пододвиньте гайку и плотно затяните при помощи гаечных ключей.

Обжимную гайку затягивают до упора, но её нельзя перетягивать — может повредиться резьба на фитинге.

С помощью пресс-фитингов

1. На конец трубы наденьте пресс-гильзу, выполненную в виде кольца.
2. Вставьте в трубу расширитель необходимого диаметра, натяните ручки до упора, придержите 2–5 секунд. Увеличивайте диаметр, пока конец не натянется на штуцер фитинга.
3. В подготовленную трубу вставьте фитинг – штуцер вводится до упора.
4. Сверху натяните пресс-гильзу. За счёт свойства молекулярной памяти формы сшитого полиэтилена, спустя несколько минут растянутый отрезок вернёт себе первоначальный диаметр и плотно обхватит фитинг.

Электросварный метод

1. На конец трубы наденьте электросварную муфту.
2. Подключите электросварочный прибор к клеммам фитинга.
3. Во время сварки с аппарата на внутреннюю часть муфты подаётся напряжение. Происходит разогрев узла (фитинга и сшитого полиэтилена) до температуры плавления (170° C и более).
4. Отключите сварочный прибор, подождите, пока соединение остынет. Правильно собранный узел выдержит до 12 Атм давления.

Как соединить трубы?

Для соединения участков магистрали из сшитого полиэтилена используют фитинговое соединение. Фитинги используют латунные, бронзовые или из пластика, который выдерживает высокие температуры. Выбирают втулки и обжимные кольца определённого диаметра. Для магистрали водяного отопления выбирают трубы для тёплого пола РЕХ 16*2 мм, 20, 35 мм. Толщина стенки 2 мм. Производятся они в бухтах. Длина изделия в бухте 40-50 м.

Приобрести их можно в Москве и в других крупных городах. Для водяной магистрали участки соединяют напрессованным способом. Для монтажа необходимо использовать расширитель с насадками определённого диаметра и прессовочные клещи. Как соединяют трубы?

1. Необходимо выровнять край трубы. Для этого её располагают горизонтально и отрезают конец под углом 900.
2. Надевают обжимное кольцо.
3. На расширитель устанавливают насадку, которая будет соответствовать диаметру изделия.
4. Размещают насадку внутри трубы, поворачивают её на 1200. Выжидают минуту.
5. Изымают инструмент и вставляют фитинг. Через минуту материал восстановит свою форму. Полиэтилен плотно прилегает к фитингу.
6. Далее работают с прессовочными клещами. С помощью инструмента надвигают обжимное кольцо на фитинг.

Монтаж

Монтаж обогревательной системы происходит в несколько этапов.

Подкладка

Для эффективного обогрева пол до укладки необходимо подготовить.

Если основания как такового нет, вначале делают черновую стяжку из песчано-цементного раствора. Если в качестве основания выступают бетонные плиты, их выравнивают, замазывая все щели и добиваясь отсутствия перепада уровня выше 1 см.

Черновую стяжку очищают от грязи и пыли, после чего укладывают слой гидроизоляции. Материалом для этого обычно выступает толстая плёнка. Специалисты рекомендуют заводить плёнку на стены на расстояние в 10–20 сантиметров. В помещении с повышенной влажностью, в загородных домах это является обязательным. Плёнку укладывают внахлёст на 10–20 сантиметров и в местах стыков проклеивают монтажным скотчем.

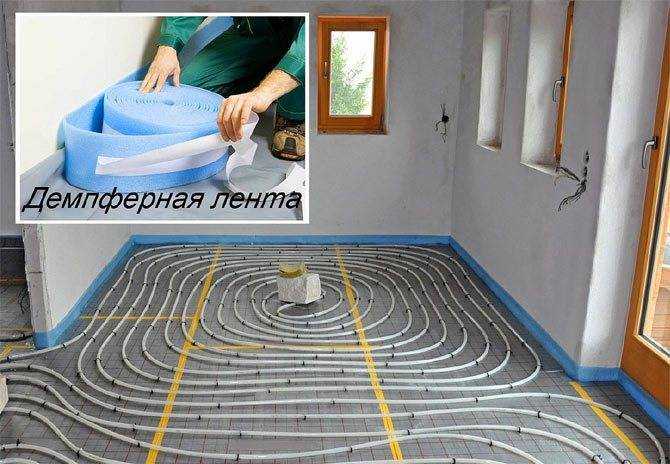

По периметру комнаты клеится демпферная лента. Её края должны быть примерно на 20 мм выше будущей стяжки. После высыхания стяжки края ленты обычно обрезают.

Затем укладывают теплоизоляцию для того, чтобы тёплые полы обогревали помещение наиболее эффективно. Существуют разные теплоизолирующие материалы как рулонные, так и в виде плит; выбор покрытия зависит от личных предпочтений, цены, толщины. Все щели между ними стоит заделывать монтажной пеной для исключения возможности утечки тепла. Толщина теплоизоляции при монтаже на холодном полу или грунте должна быть от 5 сантиметров, в ином случае достаточно 3 сантиметров.

Если теплоизоляционный материал не фольгирован поверх него кладут фольгированную плёнку. В месте стыков её следует проклеивать алюминиевым скотчем.

Рекомендуем ознакомиться: Как правильно согнуть медную медную трубу своими руками?

По завершении пол готов к укладке отопительного контура.

Укладка труб

При работе с полипропиленом в помещении требуется поддерживать рабочую температуру выше 5°C.

Крепить трубу можно двумя способами: с помощью дюбелей через теплоизоляцию и крепление к армированной сетке. Предпочтительным является вариант крепления к сетке как более надёжный. Плюс к этому сетка позволяет укрепить слой стяжки, которой будут покрывать систему отопления.

Сетку для крепления кладут на теплоизоляционную подложку. Затем по ней прокладывают трубы для тёплого водяного пола согласно ранее выбранной схеме и крепят пластиковыми хомутами или проволокой. Крепление нельзя затягивать слишком сильно — это может привести к деформации труб во время работы и понизить их срок службы. В месте соединений между собой их скрепляют с помощью специального сварочного аппарата. Он существует в нескольких вариантах и прост для работы.

Тестирование

После прокладки и закрепления труб их подключают к коллектору и тестируют. Для теста отопительного оборудования подают воду, одновременно с этим вытравливая воздух. Давление воды при этом должно быть выше рабочего, но не более 6 Бар.

Через сутки проверяют давление, и если оно опустилось не более чем на 2 Бар, то можно приступать к покрытию. Если давление меньше, значит, в прокладке произошла ошибка.

Завершающий этап

После успешного тестирования приступают к укладке бетонной стяжки. Если помещение небольшое, можно дополнительно использовать ещё одну армирующую сетку, которую кладут сверху.

Для бетонной стяжки готовится специальная смесь с пластификатором, при отсутствии дополнительной армирующей сетки также рекомендуют добавлять фибру из волокон полипропилена. Укладка стяжки происходит при температуре от 5C. Стоит помнить, что стяжке для полного высыхания нужно 28 дней.

После того как стяжка высохла, можно приступать к укладке полового покрытия. Выбор покрытия пола осуществляют среди материалов со специальной маркировкой. Идеальным материалом для тёплого пола считается плитка.

Достоинства полипропиленовых труб

К преимуществам этих изделий относят:

1. Долговечность – при соблюдении основных правил эксплуатации системы, а также температурного режима в ней до 75 градусов, изделия могут прослужить свыше 25 лет.
2. Герметичность стыков обеспечивается применением специальной технологии соединения отдельных составляющих трубопровода при помощи паяльника.
3. Эластичность, высокая механическая прочность и морозоустойчивость. Даже если транспортируемая жидкость замерзнет, то изделия немного расширяются, а затем возвращаются к своим исходным размерам.
4. Не подверженность коррозии, не боятся воздействия растворителей и кислот, отложения солей на внутренних поверхностях.
5. Отсутствие в них бактериальной флоры.
6. Низкая теплопроводность и отсутствие конденсата обусловлены одинаковой температурой теплоносителя на входе и выходе из системы.
7. Невысокая стоимость труб и соединительных элементов по сравнению с альтернативными вариантами.Высокие экологические показатели материала позволяют не наносить вреда окружающей среде при его эксплуатации и утилизации.
8. Небольшой вес по сравнению с изделиями, выполненными из стали.

Полипропиленовые трубы, применяемые для теплого пола, оказываются под воздействием больших температур, и изменяют свои размеры. Обычно коэффициенты термического и линейного расширения фиксируются в их характеристиках. Поэтому специалисты рекомендуют при монтаже отдать предпочтение изделиям армированным стекловолокном или алюминием.

Укладка труб — инструкция

С этим пунктом всё проще. Возможны только несколько основных вариантов укладки труб теплого пола:

1. Улитка.
2. Змейка.

Но они могут быть одинарные и двойные, а кроме этого, их можно сочетать в одном помещении. У них есть как свои достоинства, так и недостатки.

Улитка:

Преимущества	Недостатки
Нагрев более равномерный; Теплоотдача выше.	Расход труб больше на четверть; Сложнее выполняется монтаж; Увеличивается количество поворотов, а значит требуется более высокое давление.

Змейка:

Преимущества.	Недостатки.
Простой монтаж; Материала уходит меньше.	Прогрев пола не равномерный. При неправильном монтаже возможно появление эффекта «зебры».

Совмещать эти два варианта можно следующим образом. Например, сразу после захода в комнату, вдоль наружных стен труба для теплого пола укладывается змейкой, а затем на всей остальной площади улиткой. При таком подходе, сразу решается две задачи. Первое, увеличить теплоотдачу у самых холодных стен, и обеспечить более равномерный прогрев пола по центру комнаты.

Также, можно менять и шаг укладки труб. Обычно  он варьируется от 15 до 20 см между витками, но его можно уплотнять вдоль внешних стен. При этом, даже если трубы будут иметь больший радиус поворота нежели это требуется, можно укладывать их применяя булавовидный изгиб.

Применение матов для теплых водяных полов

Расчет количества труб

Рассчитать количество труб на одну комнату можно тремя способами:

1. Нарисовав на миллиметровке точную схему укладки с последующим замером.
2. Уложив в комнате точную копию контура водяного тёплого пола с помощью шпагата, с последующим замером.
3. Нарисовав на полу контур труб мелом, и затем замерить проложенный отрезок с помощью курвиметра.

Обратите внимание, что длина одного контура не должна превышать 120 метров. При этом, если организуются несколько контуров запитанных от одного насоса, то максимальный разбег длин труб не должен превышать 10%

Процесс укладки

Есть два варианта укладки труб водяного тёплого пола.

1. Укладывать на сетку (или монтажную ленту) с фиксацией хомутами или проволокой.
2. Укладывать на специальные маты с углублениями для труб.

Первый способ предпочтительнее, ибо он обходится гораздо дешевле. Стоимость фирменных матов с бобышками, неоправданно завышена. А фиксация к сетке более надёжная. Монтажная лента предлагается как вариант, но её использование более трудоёмко, ибо она требует фиксации к утеплителю. И расстояние между каждой лентой должно быть 30 см.

После укладки контура

Перед заливкой стяжки, необходимо промыть и опрессовать уложенный контур. Лучше всего это делать, подняв температуру теплоносителя на 50% выше нормы (до 45°C) При этом нагрев теплоносителя должен проходить равномерно, со скоростью ≈ 5°C/час, начиная с комнатной температуры. После достижения требуемого нагрева, систему оставляют в этом состоянии на пару суток. Если в течении этого времени не появится протечек, то можно быть уверенным, что в дальнейшем проблем не возникнет.

К заливке стяжки можно приступать только после слива воды из системы. Толщина стяжки должна быть не менее 5 см. Крайне желательно применять дисперсное армирование стальной фиброй. При добавлении стальной фибры в количестве 0,7% (1 кг фибры на 1 м3 раствора) повышается прочность стяжки и ликвидируется возможность образования трещин.

Первое включение водяного теплого пола проводят по следующей схеме. В первые сутки теплоноситель нагревают до 18°C, на каждые следующие сутки температуру повышают на 2°C. В таком темпе, в течении 6 дней доводят температуру до 30°C и выдерживают полы в течении суток. Затем можно устанавливать необходимый режим работы водяного тёплого пола.

Трубы для системы отопления и водоснабжения из сшитого полиэтилена

Новый материал проявляет свойства металлов и полимеров. Сшитый полиэтилен — термопластичный полимер с трёхмерной структурой.

Технология поперечной «сшивки» создаёт межмолекулярную сетку, похожую на кристаллическую решётку веществ в твёрдом состоянии.

Благодаря этому сохраняется гибкость, повышается температура плавления, стойкость к термодеформациям, появлению царапин, трещин. Материал обозначается PEX (ПЕХ), где X означает сшивку.

Применение в жилых домах

Сшитый полиэтилен используется для прокладки трубопроводов внешних и внутренних инженерных систем жилых домов: отопления, канализации, горячего, холодного водоснабжения.

Преимущественные сферы применения:

• Тёплый пол.
• Отопительные системы, работающие с теплоносителями при низких температурах.
• Внутриквартирное водоснабжение.

Фото 1. Монтаж теплых водяных полов трубами из сшитого полиэтилена красного цвета в помещении.

• Отопление с горизонтальной разводкой.
• Водостоки.

Важно! Молекулярно-модифицированный полиэтилен экологичен и безопасен: он не выделяет токсических веществ, поэтому используется для жилых помещений. При горении распадается на безвредные для человека соединения: углекислый газ и воду

Технические свойства

• Температура горения – 400° C.
• Плавление – запускается при 200° C.
• Средняя плотность – 940 кг/м3.
• Растяжение без разрыва – в диапазоне 350–800%.
• Сохранение характеристик при температуре до –50° C.
• Теплопроводность – 0,38 Вт/мК.
• Гибкость.

При эксплуатации в стандартных условиях (температуре теплоносителя в пределах 75° C) сшитый полиэтилен прослужит около 50 лет. При постоянном использовании с предельными нагрузками: повышенном давлении, 95-градусном теплоносителе срок службы сократится до 15 лет.

Типоразмеры и диаметр

Трубы PEX выпускают с диаметром 10–280 мм и толщиной стенок 1,7–29,0 мм. Поставляются в бухтах отрезками по 6, 8, 10, 12 метров.

По степени устойчивости к давлению, трубы из сшитого полиэтилена делятся на следующие типы:

• лёгкие: 0,25 МПа (2,5 Атм);
• средне лёгкие: 0,4 МПа (4 Атм);
• средние: 0,6 МПа (6 Атм);
• тяжёлые: 1 МПа (10 Атм).

Указанное выше давление – условное, данные действительны при прокачке воды t 20° C.

Достоинства и недостатки

Полиэтилен, сшитый на молекулярном уровне, сохраняет положительные качества стандартного ПЭ и приобретает новые преимущества:

• Молекулярная память – при деформациях и перегибах форма полостью восстанавливается.
• Отсутствие накипи, минеральных, биологических образований – трубы имеют гладкую внутреннюю поверхность.
• Высокая плотность соединений – дополнительные уплотнители не требуются.
• Устойчивость к ударам, растрескиванию при температурах до –50° С.
• Гибкость – не ломаются при повторных изгибах.
• Химическая стойкость – трубы не реагируют со щелочами, кислотами, органическими растворителями.
• Экологическая чистота – трубы сертифицированы для питьевой воды.
• Устойчивость к горячей воде под давлением.

К недостаткам труб из сшитого ПЭ относится чувствительность к УФ-излучению и медленное разрушение под действием свободного кислорода, проникающего в структуру из воздуха.

Внимание! Для исключения нежелательного контакта PEX труб с воздухом, используется антидиффузная защита. Обращаться с таким покрытием следует бережно, чтобы не поцарапать его при монтаже, перевозке

От ультрафиолета изделия защищают специальные добавки, которые включают в состав на этапе производства.
