Большая отопительная печь голландка без плиты своими руками

Оборудование и строительные материалы для возведения печи своими руками

Кирпич

В интернете встречаются источники утверждающие, что кирпич для печей и огнеупорный, это одно и то же. На самом деле общие у них лишь линейные размеры. Размеры обычного одинарного строительного кирпича составляют 250 на 125 на 65 мм., а стандартный печной имеет размер 230 на 114 на 40 мм. Иногда встречается 230 на 114 на 65 мм. В строительстве печи используют специальный качественный кирпич марки 150. Он устойчив к температурам до 800 градусов. Из него можно было бы возводить всю печь, но он быстро остывает и не годиться для полноценной печи.

Кирпич из шамота используется для прокладки каналов печи в топочной части. Он выдерживает высокие тепловые нагрузки. Его используют в шведских печах или в печах для бани. Он способен выдержать температуру до 1800 градусов, однако в домашних печах, такой температуры не бывает. Его ценят за другие качества- способность долго сохранять тепло. Строить из него все тело печи не имеет смысла, так как он очень дорогой и имеет слабую прочность.

Кирпичи для печи

Что бы отличить качественный шамотный от некачественного, существует мнение, что он должен иметь желтоватый оттенок. Но такое вычисление не правильное, так как шамот может менять окраску в зависимости от своего месторождения. Признаком качественного шамота является мелкозернистость кирпича.  Другой способ проверки- проверка на звук. По кирпичу постукивают молотком. Звук должен быть звонким и четким, а не глухим. Последний способ определения качества материала является радикальным. Кирпич разбивают пополам и смотрят на излом. Качественны шамот разбивается на крупные куски.

В качестве заменителя дорогостоящего шамота, иногда в печном строительстве используют клинкерный кирпич. Он представляет собой тот де красный керамический, только обжигают его при повышенных температурах. Он обладает большей прочностью и огнеупорностью.

Белый силикатный не подходит ни для каких частей. Он не устойчив к тепловым нагрузкам и слишком сильно впитывает влагу.

Песок

В качестве песка в цементно-песчаном растворе применяют карьерный песок средней фракции. Его просеивают через сито, чтобы отсеять крупные фракции и разнообразные органические включения

Наличие дополнительных включения в данном случае очень важно. Все органические примеси будут сгорать от нагрева, из-за чего кладка даст трещины и начнет осыпаться

Раствор для кладки

Для кладки печи придется применять несколько видов раствора на основании:

• Цемента;
• Извести;
• Глины;
• Шамота.

Смесь из глины с добавлением шамота используется в топочных частях. Такой раствор выдерживает высочайшие тепловые нагрузки.

Известковую смесь применяют на фундаментную кладку или для дымохода. Этот раствор достаточно прочный, но выдерживает лишь 450 градусов по Цельсию.

Цементно-известковый еще более прочный, чем обычный известковый, но огнеупорность снижается еще больше. Применяют в фундаменте.

Цементно-песчаный раствор применяют для кладки печной трубы. Он обладает лучшими показателями прочности и устойчивости к атмосферным осадкам. Швы такого раствора не будет пропускать дым и копать в помещение и обеспечат хорошую тягу для топки.

Отопительная печь 4х2,5 кирпича

Данная печь является одним из вариантов теплоемкой печи. По своему дизайну, а также за счет использования в качестве топочной, каминной дверцы со стеклом, печь своим видом больше напоминает камин, который может создать уют в доме и подарить тепло окружающим.

Печь имеет размеры в основании 1015х630 мм. Высота ее составляет 2м 10см. Теплоотдача печи 2,1 кВт при одноразовой топке в сутки и 3,6 кВт, если топить два раза. Размер отапливаемого помещения не менее 30 м2.

За основу конструкции взята отопительная печь И.В. Кузнецова ОИК19 Ф.

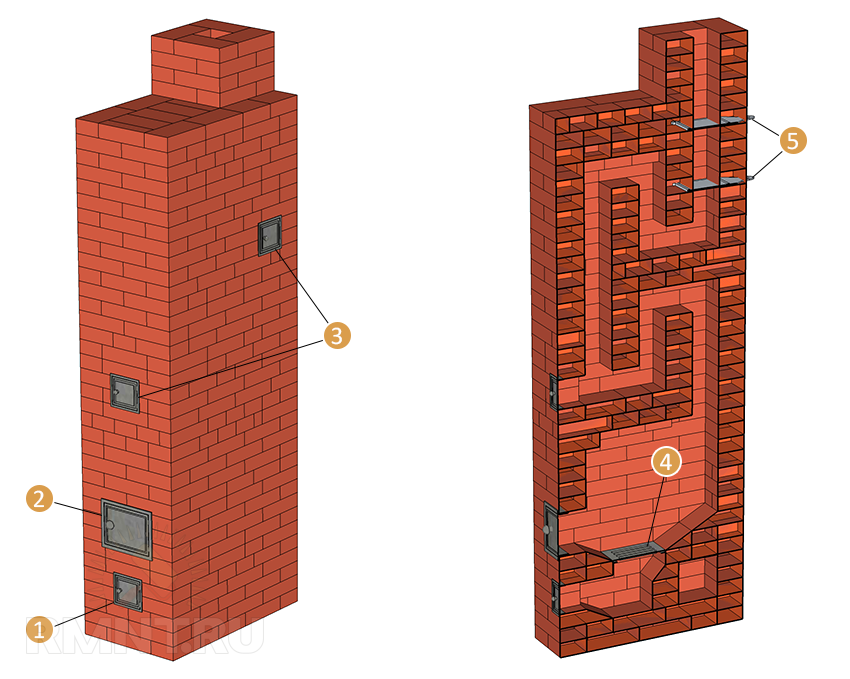

Конструктивно, нижняя часть печи имеет каналы, работающие в режиме противотока, а верхняя часть устроена как колпак. Наличие задвижки «летнего» хода обеспечивает легкий розжиг печи после длительного ее неиспользования.

С 22 по 28 ряд идут одинаковые попарно чередующиеся ряды за счет чего можно либо увеличивать, либо уменьшать высоту печи. Если удалить два соседних ряда из этого диапазона, печь станет ниже на 14 см, если добавить – выше.

Радиусная обработка угловых кирпичей печи позволяет в значительной мере улучшить общий дизайн печи. Если при этом еще снять фаску на кромках внешней части печи, Вы получите настоящее украшение в своем доме. Указанная обработка кирпича может не применяться.

Печь можно использовать как при постоянном проживании в доме, так и в качестве дачного варианта.

Для более подробного ознакомления с устройством и конструкцией отопительной печи Вы можете посмотреть опубликованный тут видеоролик .

Наиболее полная информация, необходимая для самостоятельного повторения данной печи, находится в проекте.

Для того, чтобы отобразить проект в полно экранном режиме, нажмите на значок , находящийся в правом верхнем углу проекта. В открывшемся окне можно ознакомиться с проектом и скачать его в формате PDF.

Скачать проект печи.

Источник	Формат файла	Скачать
Я.Диск	zip(pdf,doc)
DropBox	zip(pdf,doc)

Выкладка печи

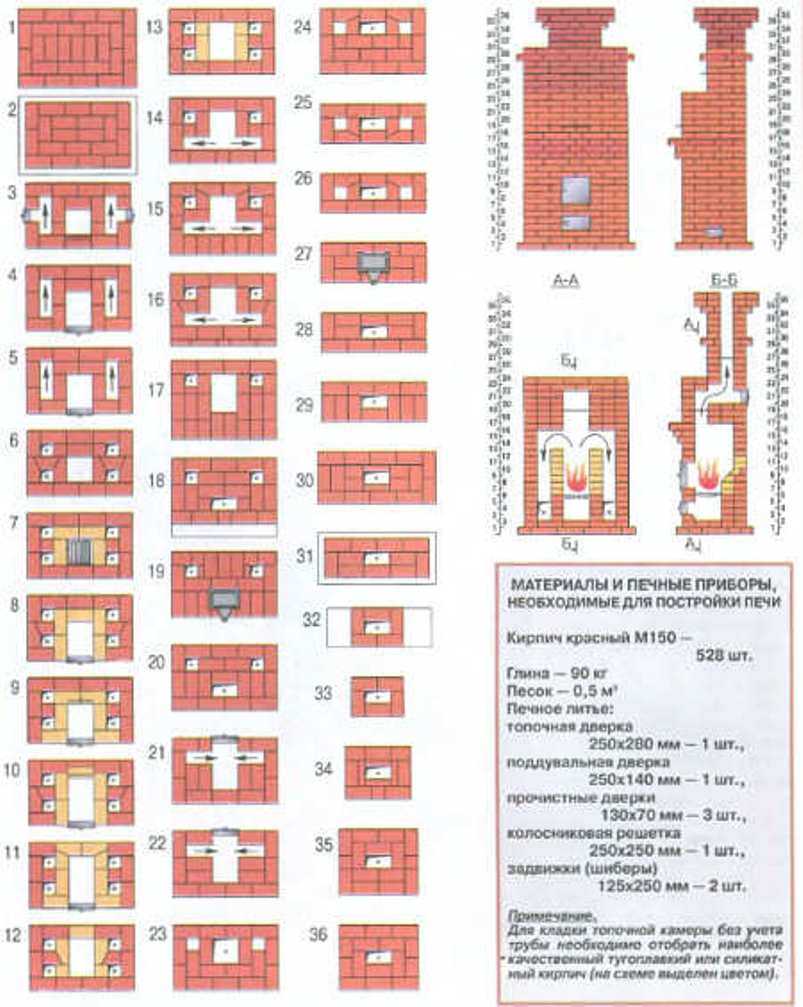

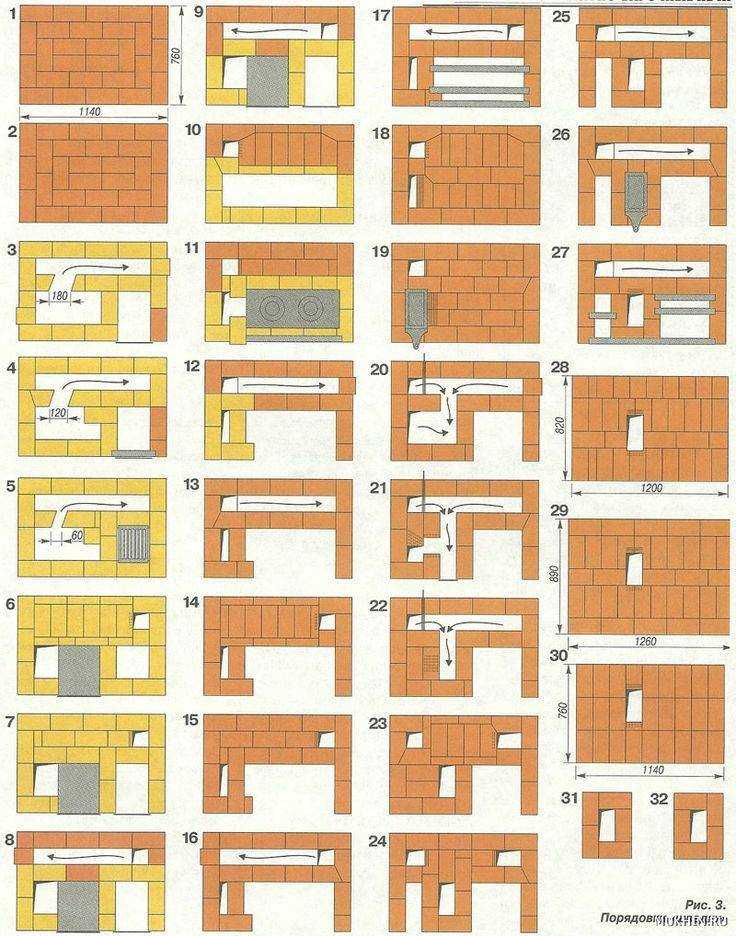

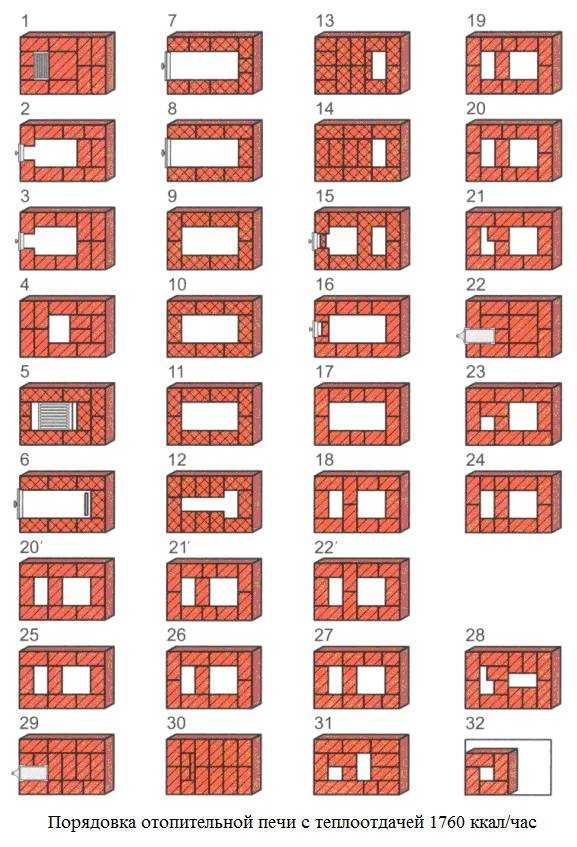

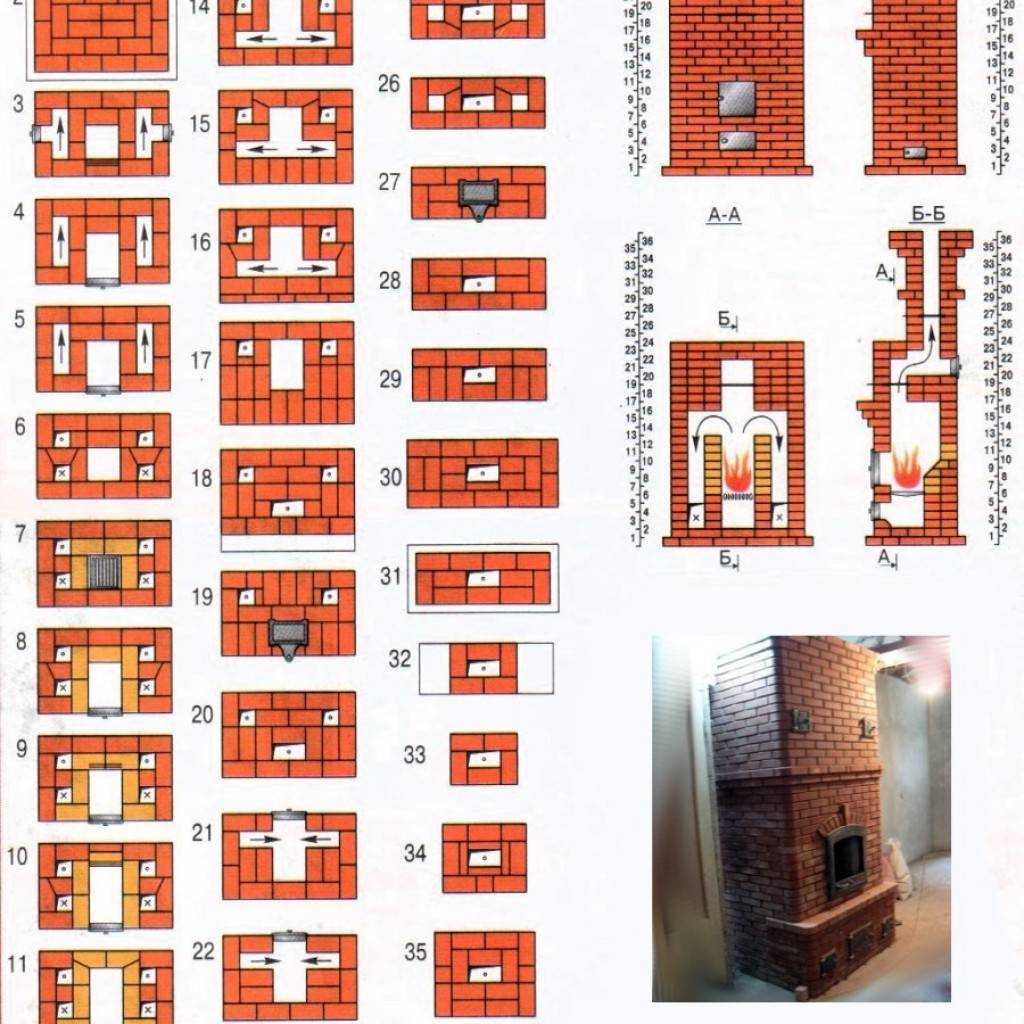

Печь строят, ориентируясь на схему порядовки.

Чтобы все получилось, нужно запомнить следующие правила:

1. Если опыта в таких работах нет, то рекомендуется выкладку начинать без использования раствора. Таким образом, можно увидеть погрешности, а уже потом использовать скрепляющее средство. Новичкам стоит для создания подтопочной части использовать опалубку.
2. После того, как будет готов третий ряд, устанавливают поддувальную дверцу. Ее монтируют с использованием строительного уровня. Чтобы между кирпичом и рамой не оставалось зазора, ее стоит обмотать асбестовым шнуром.
3. Следующим этапом идет выкладка жаровой части (из шамотного и печного кирпича). Каждый кирпич очищают щеткой и вымачивают в воде – процедура проводится с печным видом материала. На верхний ряд укладывают раствор в 3 мм, поверх которого укладывают элементы. НО: постукивать нельзя, поэтому положение нужно рассчитать с первого раза.
4. Как только будет готово еще несколько рядов, устанавливают камеру зольника, поверх которой кладется колосниковая решетка. В шамотных кирпичах делаются соответствующие углубления.
5. Аналогичным образом по установке дверцы поддувала, устанавливают и топочную дверцу. Далее выкладывают кладку топочной части. В случае с низкой плитой, ряд, который будет находиться над топочной дверцей, нужно немного сдвинуть назад.
6. Затем топочную камеру нужно перекрыть варочной поверхностью или сводом, если речь идет об отопительной модели. Перед тем, как плиту укладывать на кирпич с раствором, нужно провести асбестовый шнур.

Печь заканчивают согласно порядовке. Последним этапом идет возведение выбранного дымохода.

Кирпичную печь можно построить самостоятельно, но задача это достаточно трудная. Поэтому если нет уверенности в своих силах, то лучше такое дело доверить профессионалам или выкладку проводить при помощи мастера.

Расчет мощности

У каждой печи, из чего бы она не была сделана, есть своя мощность. Если делать конструкцию самостоятельно, то нужно знать, как это сделать. Но сразу стоит оговориться, что дом сначала утепляют, а потом только приступают к расчетам.

Есть очень простая формула, которая помогает решить вопрос. 1 кв.м. отапливаемого помещения требует 0,5 кВт мощности, если условия обычные, и 0,76 кВт, если на улице сильные морозы. Например: высота печи – 2,5 м, размеры – 1,5х1,5 м, а площадь поверхности – 17,5 кв.м., то средний показатель мощности получится 8,5 кВт. Но при интенсивной эксплуатации эта цифра вырастет до 13,3 кВт. Такой производительности в среднем хватает для отопления 80-100 кв.м.

Если говорить о топке, то ее лучше приобрести в магазине, так как тут расчеты очень сложны.

Как сделать Буслаевскую печь

Буслаевская печь (шведка) – конструкция, идеально подходящая для небольших домов, дач и загородных коттеджей. От классической русской печи отличается тем, что присутствует встроенный в нее кухонный очаг и вытяжка.

Изготовить такую печь для дома помогут чертежи с порядовкой и описанием каждого этапа.

Необходимые материалы и инструменты:

• полнотелый кладочный кирпич (красный) 382 штуки;
• огнеупорные кирпичи – 43 штуки;
• дверцы для топки и поддувала;
• плита чугунная со съемными конфорками 70 х 40 см;
• духовой шкаф – 20 х 30 х 50;
• задвижки;
• колосник;;
• 2 метровых уголка 4,5 х 4,5 см;
• 4 метровых полосы 4 мм;
• 4 полосы 25 см толщиной 2 мм;
• 1 полоса 35 см толщиной 3 мм;
• металлический жаропрочный лист 30 х 28 см;
• чугунная плита;
• кельма (мастерок) – для укладки раствора;
• расшивка;
• молоток-кирка;
• лопата для раствора;
• скоба;
• правило
• трамбовка;
• швабровка.

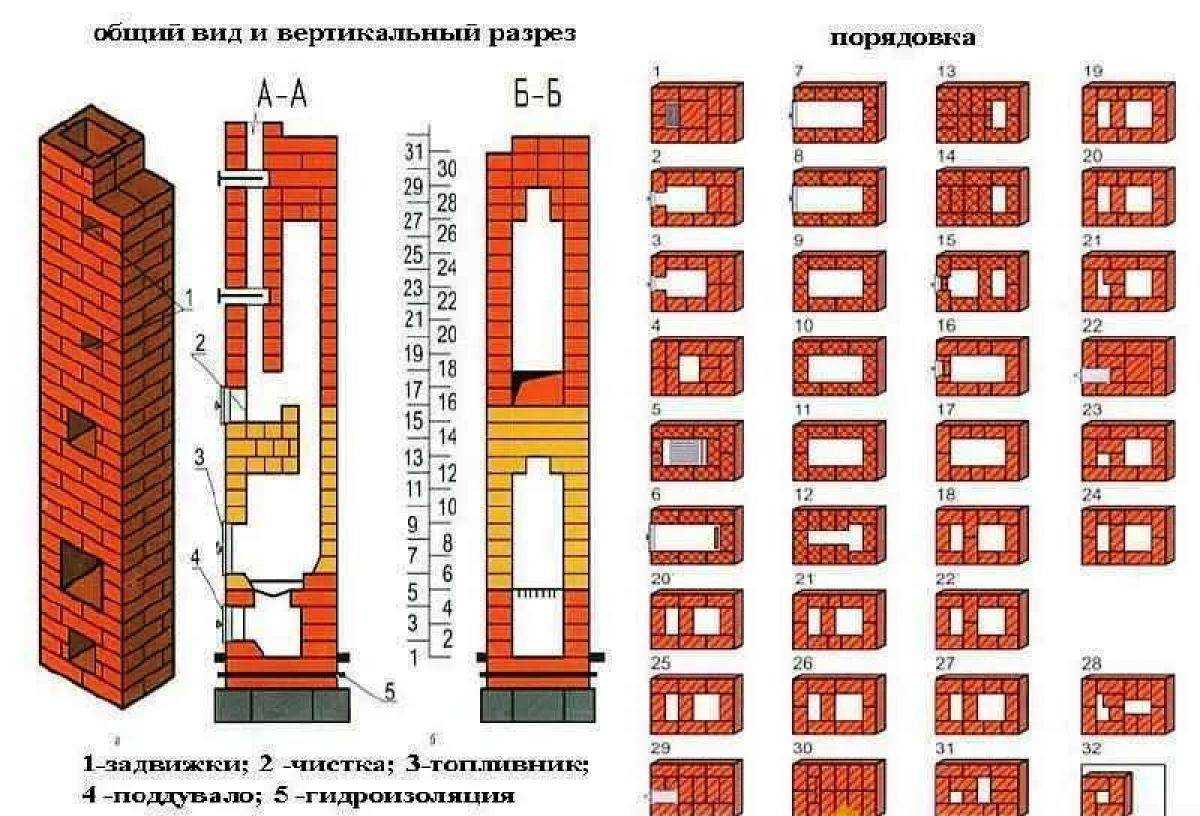

Схема Буслаевской печи

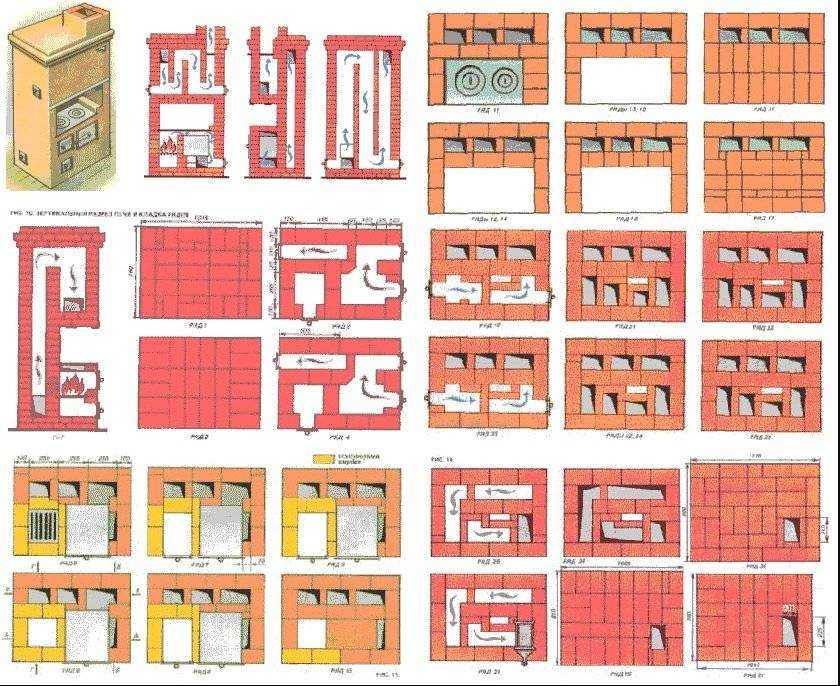

Фото 6 Схема Буслаевской печи

В видео подробная информация о порядовке и закладке каждого ряда

Видео 2 Подробная инструкция по кладке печи

Фото 7 Печь с изразцами

Какую печь можно установить дома?

Кирпичные печи имеют свою классификацию. В зависимости от того, какую функцию на нее возлагают, такой тип оборудования и нужно создавать дома. Некоторые модели можно потом усовершенствовать, но лучше о таких вопросах подумать заранее.

Кирпичный теплоагрегат может быть:

• для отопления – помогает создать тепло в одной или сразу нескольких комнатах, в зависимости от размера и конструкции, но вот разогреть воду или приготовить еду на ней не удастся;
• варочная модель – есть варочная поверхность, которая используется для приготовления блюд (а также сушки ягод, грибов, кипячения воды и т.д.), но вот обогрев от нее не сильный;
• комбинированные модели – сочетают в себе способности отопления и приготовления;
• специфические печки – в эту категорию относят каменки или тандыр, так как они имеют особое строение и предназначение.

Если печь выбирается для дачи, то оптимально будет остановиться на варочной или отопительной модели. Но когда речь идет не только о комфорте, но и об комфорте, то тут уже стоит задуматься о камине.

Есть еще одно деление – по конструкции. Печь может быть классической, голландкой или шведкой. Что касается формы, то тут все зависит от пожеланий владельца, так как она может быть прямоугольной, квадратной, круглой, т-образной или угловой (упираться в одну из стен). Чем больше прямых линий, тем легче проводить кладку изделия.

Не маловажным моментом является и количество отдаваемой теплоты. На этот момент влияет ширина стен, будет ли строение с тонкими стенами или толстыми. Увеличение (или уменьшение) теплоотдачи зависит и от облицовки. Хотя этот момент влияет и на эстетическую привлекательность. Поэтому это может быть декоративный кирпич, металл, кафель, плитка или простое оштукатуривание.

Какая же печка без дымохода? Какая бы не была выбрана конструкция, ей понадобиться труба для отведения продуктов горения. Для кирпичной печки используется аналогичный дымоход, то есть кирпичный. Вид может быть прямоточным или противоточным, с разным количеством оборотов, с каналом или без него, с дополнительным нижним подогревом.

Как видно из всего выше сказанного, вариаций кирпичных печей есть множество. но для тех, кто берется за эту работу впервые, лучше выбирать модель самой простой конфигурации. Во-первых, чертежи с порядовками для них вполне понятны даже новичку. Во-вторых, ниже вероятность, что где-то допустится ошибка и печь будет дымить. Ну, а как только с простой моделью будет покончено и станут понятны все нюансы кладки, можно будет в будущем подумать и о более сложной модификации.

10 ФОТО — русская печь из кирпича в доме и на даче

Русская печь существует, наверное, сколько помнит себя Русь. Еще в русских сказках главный герой Емеля ездил на ней в поисках приключений. Это уникальное изобретение наших предков, которое и кормит, и греет и проветривает помещение. Несмотря на сложность конструкции, серьезную конкуренцию русская печь до сих пор востребована, особенно для владельцев небольшой загородной недвижимости. Принцип действия печи – долгая отдача тепла. После сжигания дров и протапливания она отдает тепло почти сутки. Несомненным плюсом русской печи из кирпича является абсолютная доступность материалов. Это естественно сам кирпич, глина и песок. Также к плюсам русской печи стоит отнести высокое КПД, достигающее 70% и пожаробезопасность. Давайте посмотрим на 10 идей русской печи.

Это классическая русская печь из кирпича.

Конечно каждый мастер хочет выделится и печники здесь не исключение, на сегодняшний день различных вариантов русской печи великое множество.

По размеру, форме и особенностям конструкции русские печи могут отличаться. По одному из определений, это отопительно-варочные сооружения с 2-мя топливниками, предназначенные кроме отопительных функций еще и готовить характерные блюда, и выпекать хлеба.

А вот уже вполне современный вариант русской печи из кирпича.

Сейчас мастера-печники могут класть русские печи даже с привычной нам плитой на которой вполне можно приготовить что угодно.

Примечательно что размеры печи естественно могут варьироваться чтобы печь органично вписалась в ваш дом или дачу. Например такая русская мини-печь.

Многообразие вариаций и отделки русской печи из кирпича поражает.

Несмотря на то, что сегодня систем обогрева помещения великое множество, русскую печь не нужно списывать со счетов. Дизайнеры постарались вдохнуть в нее новую жизнь

Представьте себе – это тоже русская печь из кирпича. Правда необычное исполнение?

Русская печь из кирпича несомненно украсит любой интерьер загородного дома или дачи.

Читать полностью (ссылка)

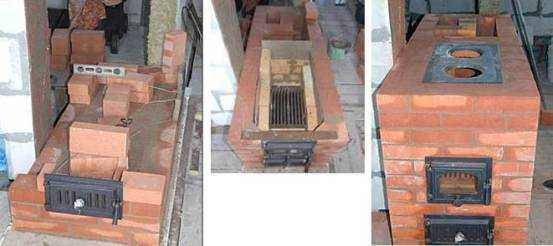

Процесс укладывания пошагово

После разработки схемы кладки отопительных печей из кирпича, закупки материала и инструмента, можно приступать к выкладыванию сооружения. Чаще всего применяют схему 3 на 3 или 3 на 4. Это минимизирует затраты материала и упрощает работу мастеру. Чтобы построить простую кирпичную печь, необходимо выполнять все этапы постепенно.

Закрепление фундамента

Схема кладки предполагает заливку фундамента. Его можно провести с помощью щебня, садового или любого другого кирпича. Фундамент необходимо полностью залить цементным раствором и тщательно выровнять слой. Затем, перекрытие стоит оставить до полного высыхания и только после этого продолжать монтажные работы.

Возведение зольника и тела

Если у мастера нет достаточного опыта укладывания на 3 кирпича, первый ряд лучше выложить без применения скрепляющего раствора. Выровнять его, а уже потом переложить смесью. Чтобы поверхность была идеально ровной, можно под основной материал подсыпать сухой песок. Для дополнительной опоры также выстраивают опалубку, снимать которую можно только после полного застывания фундамента. План предполагает установку дверцы на 2—3 рядах. Чтобы минимизировать щель между кирпичом и рамой, необходимо закрепить его асбестовым шнуром.

Конструкция топки

После установки дверцы, устанавливают еще 3 ряда кирпичей не на ребро, после этого еще пара рядов из ¼ элементов. Затем производят выкладку огнеупорным кирпичом и производят установку перекрытия в виде сетки. Рядом с решеткой ставят и закрепляют цементом и проволочным шнуром основную дверцу. Над затворкой ставят небольшую жестяную основу и выкладывают на нее 2 слоя материала. Затем на огнеупорный кирпич ставится каминная решетка. Фиксируется дверца.

Закрепление дымоотвода

Правильная печь должна заканчиваться дымоходом, изготовить который можно самостоятельно. Даже если сооружение помещается в кирпичный дом, дымоотвод должен быть сконструирован. В месте, где располагается элемент происходит разделение на колодцы, которые усиливают металлическими пластинами. После этого происходит укладка кирпичей, а над крышей топчи устанавливаются сажечистки. Колодцы разделяют кирпичами и возводится потолок печи. Пространство для выхода дыма оставляют полым. Затем устанавливают карниз и выкладывают дымоотводы. После выполнения основных монтажных работ можно заняться облицовкой.

Достоинства печи из кирпича

Почему кирпичная печь остается конкурентоспособной, возводится все больше, так много достоинств?

Казалось бы, сегодня существует множество альтернатив для отопления, которые значительно удобнее в эксплуатации, а по сообщениям производителей, имеют больший КПД (коэффициент полезного действия). Но почему кирпичные до сих пор востребованы в некоторых районах или зданиях. Одна из причин — печка из кирпича «дышит».

Это означает, что при прогревании печи происходит выделение влаги из основания конструкции. При остывании, влага впитывается обратно. Благодаря этому, она удерживает нормальный показатель точки росы в помещении. Именно этот показатель указывает на то, что «в доме поддерживается уютная атмосфера».

Способность кирпичной печи «дышать» не только положительно сказывается на здоровье человека, но и позволят ощутить комфорт даже не бытовом уровне. При теплотехническом расчете дома, показатели температуры в отопительный сезон устанавливаются в пределах 18-20 по Цельсию. Влажность воздуха при этом должна быть оптимальной для здоровья. Печь для дома обеспечивает оптимальную влажность воздуха, при температуре прогрева около 16 градусов по Цельсию. При такой температуре, человек не чувствует дискомфорта, одежда, постельное белье остаются сухими. При этом, в панельных домах, при использовании централизованного водяного отопления, даже при температуре 18 градусов по Цельсию, может ощущаться чрезмерная влажность воздуха.

Для водяного отопления оптимальным разбросом температур будет 20-23 по Цельсию. А для электроотопления с инфракрасными излучателями температура должна быть еще выше (т.к. они сильно высушивают воздух). Получается, что кирпичная печь с показателем КПД около 50%, будет выгоднее, с точки зрения экономии, чем современные системы, с показателями в 60-80%. Таким образом, экономия будет более значительной, ведь потеря домом тепла зависит от разницы температур внутри и снаружи помещения.

Русская печь из шамотного кирпича — 11 различных видов

Русская печь из кирпича часто почти постоянно находится в активном состоянии. Поэтому целесообразно сделать конструкцию из шамотного кирпича. Такой материал выглядит декоративно и при этом является огнеупорным, выдерживает температуру до 1800 градусов. Ниже будут представлены 11 вариантов русской печи из шамотного кирпича.

Почти все виды конструкции печи можно расположить в углу, это позволит сэкономить полезное пространство. Деревянные конструкции поблизости лучше расположить аккуратно и оставлять хотя бы минимальный зазор, даже если стена помещения состоит из кирпича.

Дверца топки обычно изготавливается из чугуна, так этот материал наиболее устойчивость.

Если добавить плитку к печи, то её функционал расширится, например, можно будет пользоваться традиционным русским самоваром.

Если добавить решетки, то можно еще больше расширить кулуарные возможности пользователя.

При готовки различных блюд из кирпича сильно нагревается, поэтому кладка из шамотного кирпича будет кстати.

Шамотный кирпич обычно светлого, но не совсем ярового цвета, поэтому подойдет к большому количеству интерьерных задумок.

Многим нравятся различные копчености, поэтому существуют варианты печей с коптильным шкафом. В купе получается небольшой печной комплекс.

Дверцу топки можно сделать распашные с огнеупорными окошечками на подобие закрытых камином, в этом случае появляется возможность насладится видом бушующего огня.

Открытую топку печи можно дополнить решетками, появляется возможность для готовки разнообразных блюд.

Русские печи из кирпича бывают с полностью закрытыми металлическими топками, для более безопасного пользования.

Существует множество видов печей из кирпича с самым разнообразным функционалом, каждый найдет для себя приемлемый вариант.

Читать полностью (ссылка)

Основные этапы и важные особенности

Все нюансы, как выложить печь своими руками, представлены в порядовых чертежах кирпичных печей для дома. Нужно только правильно воспользоваться изложенным материалом.

Выбрать наиболее подходящие чертежи печи помогает расчет КПД необходимого устройства. При этом стандартом излучения тепла с квадратного метра площади устройства считается 0,5 кВт в обычных условиях, и 0,76 кВт при сильных морозах. Предполагается, что дом хорошо утеплен снаружи.

Чтобы обогреть жилую площадь в 100 кв. метров, необходимо выстроить печную конструкцию высотой 2,5 м., с полезной отопительной площадью 17,5 кв. метров. При этом в обычном режиме выделяется 8,5 кВт тепла, а при интенсивной эксплуатации прибора — 13,3 кВт. Теплоотдача варочных печей несколько выше за счет металлической плиты, духовки.

Какие бывают печи по размерам, мощности, внешнему виду, учитывается при выборе подходящего строения. Все части конструкции взаимосвязаны между собой, поэтому рассчитывая, как класть топку устройства с плитой, необходимо соблюдать следующие требования:

• монтаж топки по чертежу всегда соответствует типоразмеру уложенного кирпича. Поэтому рекомендуется предварительно сложить печку насухо;
• устройство для дачных потребностей выкладываем с более тонкими стенками, для постоянного отопления лучше уложить толстостенную топку или приобрести готовую чугунную конструкцию.

Выбор места в доме

Чтобы максимально использовать качественные показатели выбранной модели, необходимо знать, как правильно расположить печь из кирпича для дома в пространстве комнаты.

• Отопительно-варочные устройства рекомендуется размещать в доме с учетом следующих нюансов:
• лучшее место для укладки печи — на перекрестке внутренних стен перегородок. При этом варочная поверхность и дверца для топлива должны находиться в кухонном помещении, а отапливаемая стена — «смотреть» в комнату;
• используя проекты печей из кирпича, можно установить строение прямо посреди большой комнаты. При этом помещение делится на 2 части, а особо красивые конструкции служат украшением интерьера;
• нельзя занавешивать стены одеждой или шторками, чтобы не создавать пожароопасную ситуацию;
• при расположении отопительной печи возле внешней стены, значительная часть тепла уходит на обогрев улицы;
• если конструкция из кирпича будет весить более 250 кг, необходимо сделать прочный фундамент под устройство кирпичной печи, который при этом не будет соприкасаться с фундаментом дома;
• балки перекрытия крыши не должны касаться дымохода, чтобы избежать риска возгорания;
• перед топкой размещается металлический лист, край которого прижимается кладкой печи из кирпича.
