Содержание комплектов технических документов
Чертежи, схемы и текстовые материалы с расчётами подготовлены с учётом требований единой системы конструкторской документации (ЕСКД) ГОСТ Р 2.105-2019. Представленные комплекты содержат:
- гидравлические схемы;

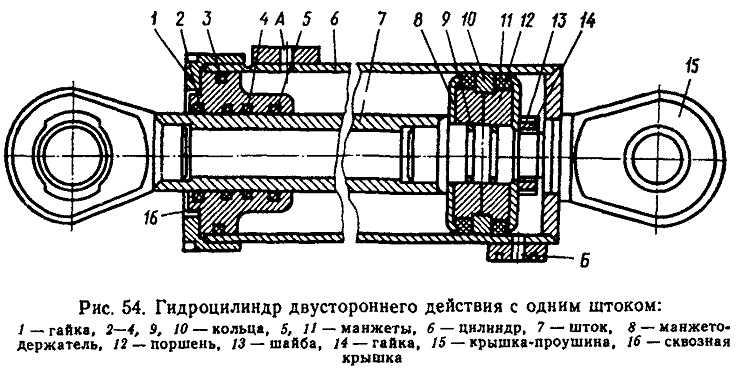

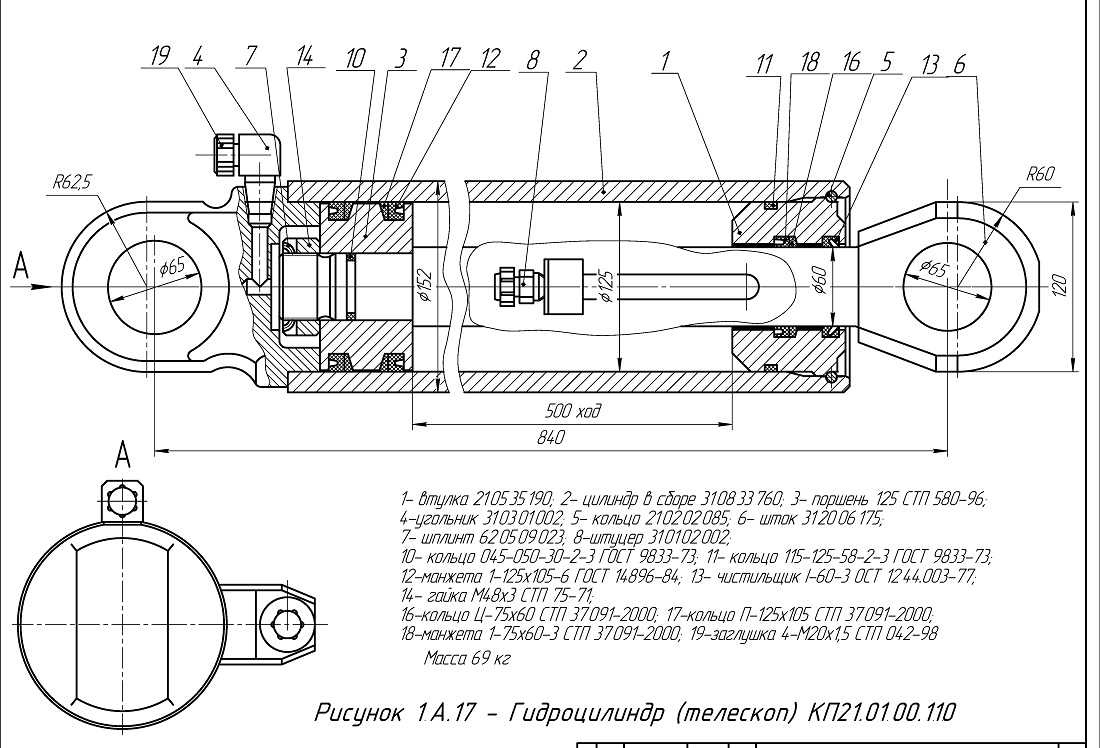

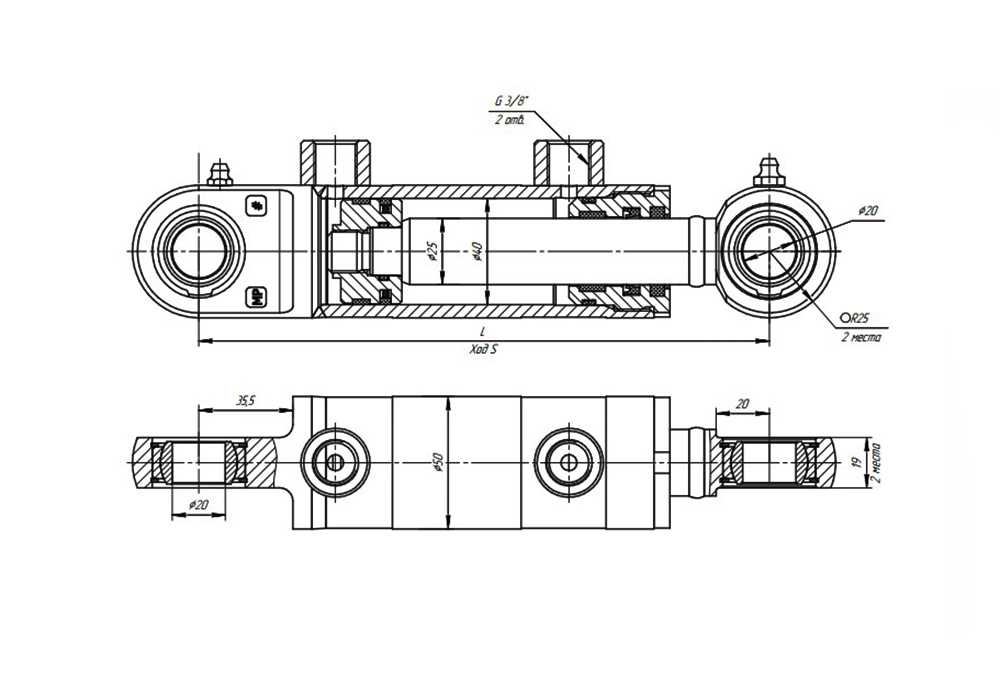

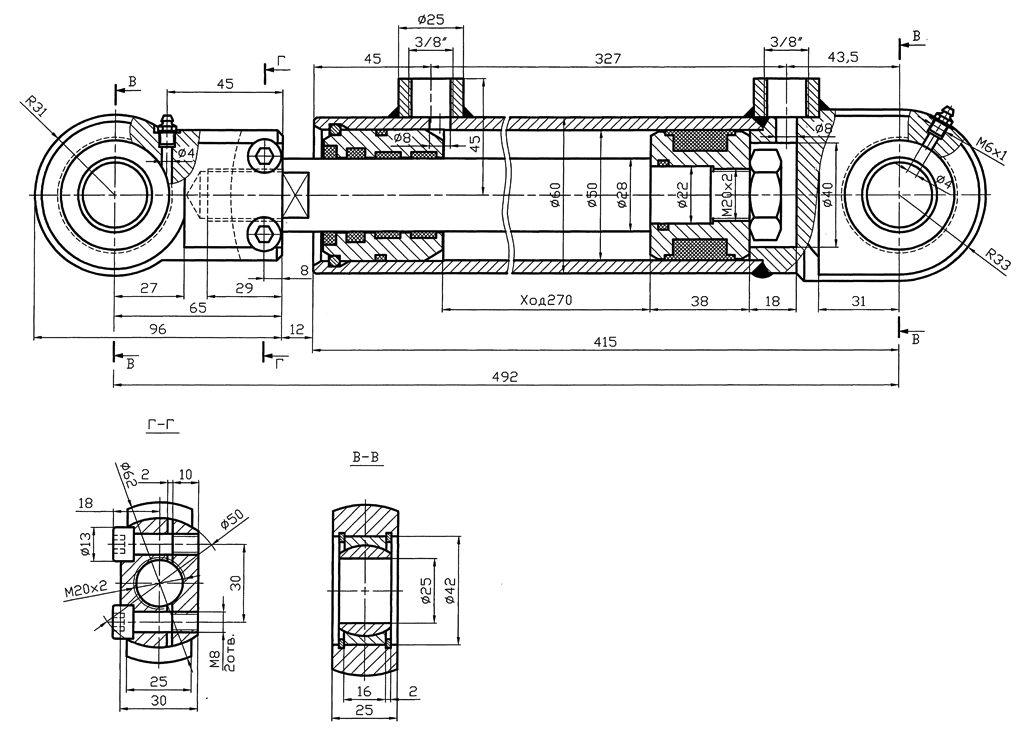

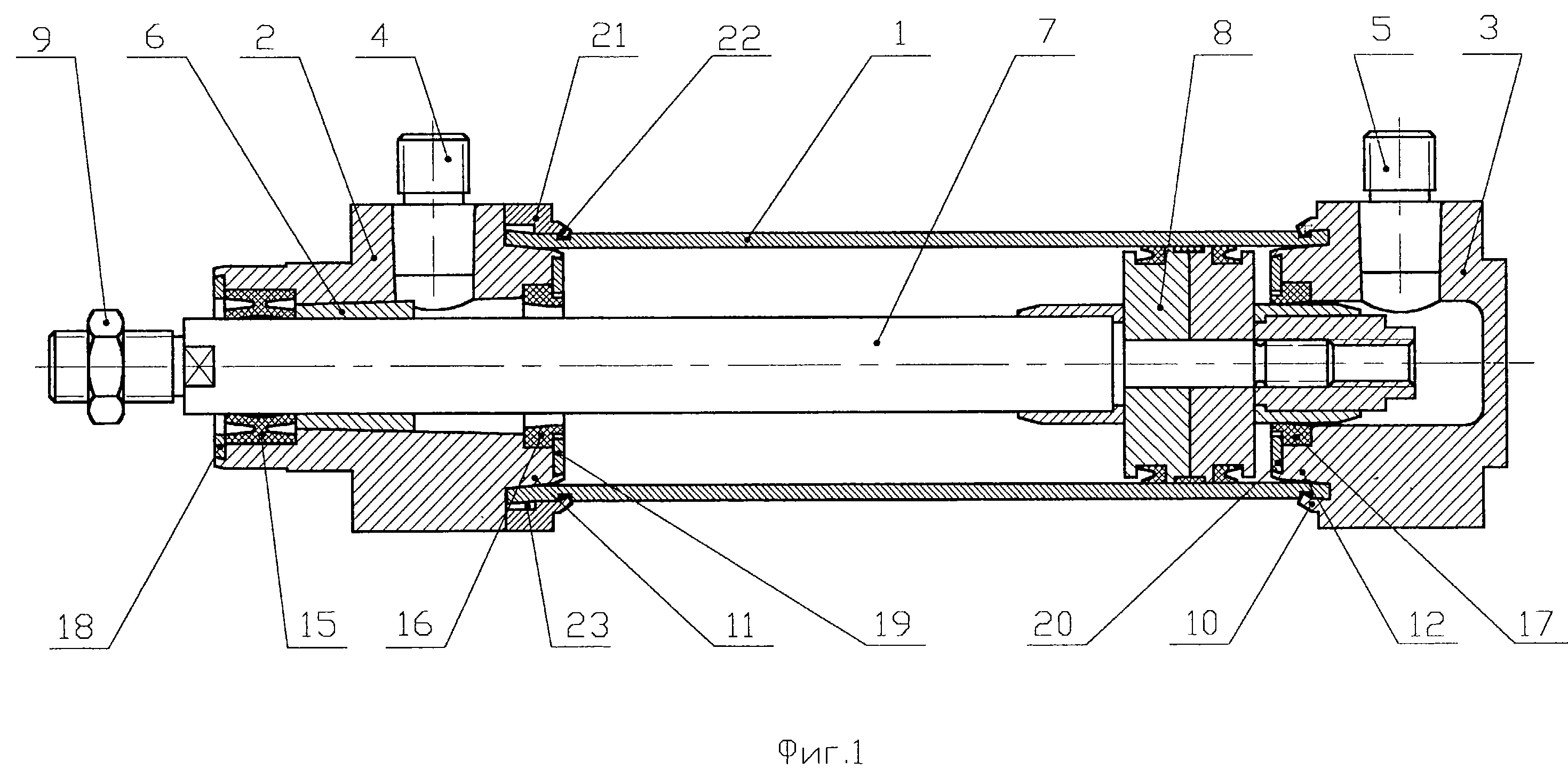

- сборочные чертежи гидроцилиндров;
- чертежи отдельных деталей узлов;
- спецификации;
- текстовые описания;
- расчётно-пояснительные записки.
Изображения узлов (виды, разрезы и сечения) дают представление об их устройстве, способах соединений элементов конструкции, принципе работы. Чертежи отдельных деталей содержат следующую необходимую информацию для их изготовления:
- материал основы;
- технические требования и указания;
- размеры с предельными отклонениями;
- показатели шероховатости рабочих поверхностей;
- допуски и посадки.
Некоторые комплекты содержат несколько видов графических документов от схем до чертежей отдельных деталей и подробных расчётов.
Устройство гидравлического пресса
Гидравлический пресс — это устройство для действия на разные изделия огромным давлением. Основным принципом пресса является закон Паскаля и принцип гидравлического рычага. Для осознания устройства гидравлического пресса разглядим подробнее формулы.
Берем 2 сообщающихся сосуда различного поперечника S1 и S2 как показано в схеме гидравлического пресса Рис. 127, и применить к ним силу которая оказывает давление. Мы делаем это с помощью 2 грузиков разной массы, чем больше масса грузика, тем больше сила, работающая на жидкость. У нас вышло 2 силы F1 и F2.
Формула обрисовывает механизм работы гидравлического рычага:
Из формулы видно, чтоб в сосудах сохранялось равновесие нам нужна сила F2 большая чем сила F1. Из этого следует что, имея наименьшую силу на одном сосуде получаем прирост силы на другом сосуде и чем больше отношение площадей, тем больший прирост силы мы получаем. Для тех, кто не сообразил, чем меньше S1 а S2 больше, тем эффективнее пресс у нас получится.
Сферы внедрения
Если гласить о более всераспространенной области внедрения гидроцилиндров, то ею является оснащение прессов различного предназначения. Прессы, приводным органом которых выступает гидроцилиндр, интенсивно употребляются на предприятиях, занимающихся переработкой сельскохозяйственной продукции, на металлургических и машиностроительных предприятиях, также в почти всех остальных сферах.
Прессы, снаряженные гидроцилиндрами различной мощности, удачно используются для решения последующих задач:
- запрессовки и выпрессовки подшипников и разных валов;
- гибки и резки сплава;
- склеивания изделий из разных материалов, выполняемого под действием давления;
- отжима масла и сока из растительного сырья.
Рабочим органом данной нам ручной опрессовки наконечников является гидравлический цилиндр
Прессы, снаряженные гидроцилиндрами, интенсивно употребляются не только лишь на производственных предприятиях, да и в быту (а именно, для отжима соков из плодово-ягодного сырья, также для решения задач по ремонту авто и хоть какой иной техники). Почти все домашние мастера изготавливают такие прессы своими руками, используя в качестве основного рабочего органа авто домкрат, который, на самом деле, является обычным гидроцилиндром, способным развивать довольно суровые усилия – до 50 тонн и больше.

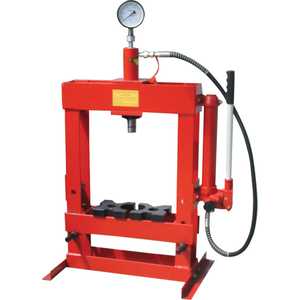

Гидроцилиндр этого настольного пресса приводится в действие при помощи ручной насосной станции
Процесс изготовления
Когда чертеж вашего будущего гидравлического пресса готов, а все необходимые материалы, инструменты, оборудование и комплектующие в наличии, переходят непосредственно к изготовлению. Первое, что необходимо сделать, – это нарезать весь металл, руководствуясь размерами, указанными в чертеже.
Один из вариантов чертежа для изготовления пресса
Теперь следует сделать основание пресса, для чего сваривают между собой подготовленные квадратные трубы, а на сформированный из них прямоугольник наваривают стальную пластину. Затем сваривают между собой боковые и верхнюю часть рамы, тщательно следя за тем, чтобы полученная П-образная конструкция была ровной и имела строго прямые углы в соединениях. Теперь полученную конструкцию следует приварить к основанию и можно считать, что рама для вашего гидравлического пресса готова.
Следующий элемент, который вам необходимо будет сделать для пресса, – это подвижная платформа. Для ее изготовления можно использовать швеллер, квадратную или прямоугольную трубу. В центральной части платформы приваривают отрезок трубы, который будет служить гнездом для головки штока домкрата. Для изготовления направляющих для рабочей платформы вам потребуются две стальные полосы, длина которых должна соответствовать ширине рамы пресса по ее внешнему контуру.
Вариант конструкции пресса с подвижной нижней платформой, фиксация которой производится болтами
Полосы крепят к боковым сторонам передвижной платформы при помощи болтовых соединений, предварительно заведя ее внутрь рамы. По такой же схеме изготавливается и съемный упор, но в его направляющих полосах просверливаются отверстия напротив стоек рамы для фиксации на нужной высоте. Завершает процесс изготовления гидравлического пресса своими руками установка оттягивающих пружин и самого домкрата. Удобен такой гидравлический пресс еще и тем, что вы всегда сможете извлечь из него домкрат (например, если вам необходимо использовать его для ремонта автомобиля).

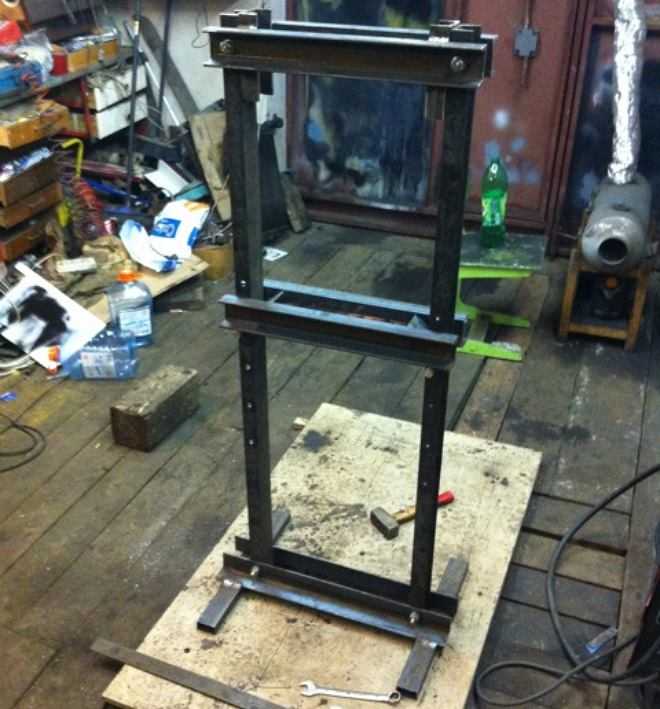

Внешний вид готового самодельного пресса
Курсовой проект — Приспособление для правки кузовов — Чертежи.РУ
Гидравлический цилиндр своими руками
TORIN T71001L Комплект для правки кузова гидравлический 10т в интернет магазине Motorstate купить TORIN T71001L Комплект для пра
SIVER B-110 стапель рамный
5 — продажа Рихтовочный инструмент. Покраска Jonnesway, Big Red, Ombra, Зубр , онлайн заказ с доставкой
Аксессуары и доп.оборудование — Оборудование для правки кузовов СИВЕР (SIVER)
Гидроцилиндр Для Вытяжки Из Домкрата 3 — AgaClip — Make Your Video Clips
Комплект гидроцилиндров для кузовных работ в кейсе BIG RED (br-TRK02001-S) цена, купить в Минске, доставка по Беларуси
Набор для правки кузовов МT 03042, 4т
doska7.ru — продам гидравлическая стяжка
Как сделать гидроцилиндр своими руками
Набор гидравлический для правки кузова Кратон PHE-01
Купить Комплект рихтовочный AE&T T03010
Рихтовки авто своими руками фото
Конструирование и расчет стенда для разборки и сборки рессор
Гидроцилиндр ЦГ-63.35х500.11 траверсы для МКСМ-800
СИБЕК Фаворит-М станок для правки дисков с усиленной скобой, 220В
Ran-tax Стапель вытяжной, гидравлический — ANDRMAX
Гидравлический набор для правки кузовов 20т
Гидравлические наборы Omas T71001 / Для кузовного ремонта / Каталог
Если вам нужен гидравлический пресс, то вы его можете просто купить или же сделать самостоятельно, такой какой вам нужен.
Пресс это незаменимый станок в вашей мастерской. И если вы задумались над его приобретением, что не спешите, изучите вопрос и возможно вы его сами сделаете. Конструкция пресса достаточно простая. Конструкция в основном состоит из швеллера или толстого уголка. Детали между собой можно соединять сваркой, а можно с помощью толстых болтов.
Я в данный момент задумался над приобретением или изготовлением пресса на 5-10 тонн. Просмотрел много видео в интернете и выбрал самые лучшие на мой взгляд. Ниже они представлены. В качестве силового агрегата можно использовать домкраты или гидравлический насос с гидравлическим поршнем. Второй вариант дороже.
Вопрос: «как дешевле?». Дешевле конечно же использовать домкрат, если брать гидроцилиндр и гидравлический насос, то ценник на весь пресс выходит как и у покупного. Отличие в том, что сами вы, за те же деньги, можете сделать конструкцию из более толстого швеллера, что будет намного прочнее и надежнее.
Итак, предлагаю вашему вниманию несколько вариантов самодельных прессов:
Достойный и простой вариант небольшого самодельного пресса с использованием бутылочного домкрата
Особенности создания мини-пресса
Люди, которые предпочитают использовать компактное оборудование, чаще всего изготавливают самодельный настольный пресс. Это наиболее простая конструкция, которая нечасто применяется на практике. Например, ею пользуются, чтобы раскалывать грецкие орехи или прессовать непрочные жестяные или пластиковые изделия.
Для изготовления каркаса устройства используются плотные деревянные доски. Четыре доски соединяют между собой таким образом, чтобы получился прямоугольный каркас. К верхней части каркаса подсоединяют подвижную прессовочную поверхность, которая также сделана из дерева. В качестве гидравлической системы используют обычные медицинские шприцы.
Составляющие части гидравлического пресса
Гидравлические системы состоят из нескольких главных компонент: привода (гидромотора, гидроцилиндра), насоса, аварийного клапана, резервуара.
Производительность всей системы зависит от давления, нагнетаемого насосом масла, поперечника рабочей поверхности поршня, габаритов цилиндра и наибольшего допустимого давления.
Одной из более принципиальных частей гидравлических систем является жидкость, нагнетаемая насосом и приводящая в движение привод. К ней предъявляется ряд требований, в том числе хим состав, пределы рабочих температур, плотность, склонность к окислению. Принципиальным свойством таковых жидкостей является обводнение – способность сохранять рабочие свойства системы при попадании воды.
70 процентов отказов гидросистем происходят из-за свойства и состояния масла. 40, из их, конкретно зависят от эксплуатационных его характеристик. Другие шестьдесят конкретно соединены с ходом работы.
К числу таковых проблем относят завышенный износ частей системы, коррозия железных поверхностей (что часто приводит к заклиниванию гидравлических цилиндров либо повреждению герметизирующих прокладок), завышенную вязкость масел либо их загрязнение водой, пылью либо воздухом.
Все это, мягко говоря, не содействует безаварийной работе как системы в целом, так и отдельных её узлов.
Такие системы используются в последующих сферах:
- В промышленном оборудовании (гидравлических прессах, манипуляторах либо формовочных машинках для пластмасс).
- Мобильной технике (в экскаваторах, в кранах, в строительном оборудовании и даже в самолётах).
- В спецтехнике, таковой как, тренажёры и испытательные стенды.
Гидравлический пресс из домкрата своими руками – как сделать, чертежи, варианты изготовления
Домашним мастерам, которые занимаются изготовлением и ремонтом разнообразных технических устройств своими руками, достаточно часто приходится иметь дело с прессовым оборудованием. Его без особых проблем можно купить на современном рынке, однако можно пойти другим путем и изготовить функциональный и эффективный пресс своими руками из домкрата. Выбрав такой вариант оснащения своей мастерской прессовым оборудованием, можно с минимальными расходами изготовить устройство, которое будет полностью удовлетворять предъявляемым к нему требованиям как по техническим и эксплуатационным характеристикам, так и по размерам.
Пресс можно использовать для различных целей: для запрессовки подшипников или сгибания металла. Конструкция в любом случае будет похожа, разница лишь в размерах и рабочих насадках
Применяя ручной пресс, сделанный из домкрата, который поместится в каждой мастерской, можно в домашних условиях успешно выполнять многие технологические операции, такие как установка и демонтаж подшипников, запрессовка и выпрессовка различных втулок и валов, проведение гибочных и несложных штамповочных операций.
Изготовление парникового гидроцилиндра
Необходимые инструменты и материалы:
- жесть или поликарбонат (куска должно хватить для изготовления цилиндра Ø200 мм);
- скотч;
- наждачная бумага;
- отрезок пластиковой трубы;
- герметичная камера;
- ножовка;
- дрель.
Последовательность сборки цилиндра, штока и поршня
Примеры автоматического солнечного открывания форточек в теплице.
Цилиндр, согнутый из жести или поликарбоната, можно скрепить с помощью обычного скотча. Вариантов множество, рассматривать их излишне. Длина цилиндра должна быть в пределах от 30 до 35 см. Нижнюю часть необходимо заглушить пенопластом. Если цилиндр изготавливался из пластиковой трубы, для заглушки можно использовать пеноплекс, но предпочтение стоит отдать плексигласу толщиной не менее 5 мм.
Из плексигласа вырежьте два круга такого размера, чтобы он смог закрыть цилиндр. Из одного круга будет изготовлена заглушка для гидроцилиндра, из другого – направляющая для штока.
Поршень можно изготавливать из пеноплекса или материала, из которого была изготовлена заглушка. Главное условие выбора – достаточная прочность и жесткость. Диаметр конструкции должен быть таким, чтобы поршень свободно проходил в цилиндре. Также ее можно изготовить из дерева, для штока выстругайте и зашкурьте с помощью наждачной бумаги деталь длиной 500 мм и диаметром 40 мм. Чтобы дерево не разбухало, проведите обработку защитным средством. Иначе деталь можно сделать из отрезка пластиковой трубы 32 размера.
В полученных заглушках просверлите отверстия диаметром 10 мм и таких размеров, чтобы шток мог свободно скользить в одном из них. К одной части цилиндра максимально жестко прикрепите заглушку с отверстием 10 мм. Специалисты рекомендуют для этой цели использовать эпоксидный клей.
Кроме того, потребуется воздушная герметичная камера, ее роль может исполнить камера от мяча или надувной шарик из пластизоля. В качестве шланга может быть использована медицинская система.
Сборка гидроцилиндра для теплицы своими руками
Соедините шланг с шариком и прочно закрепите (соединение должно быть герметичным). Проденьте шлаг через отверстие заглушки и уложите шар внутрь цилиндра. Точно по центру соедините шток с поршнем. Вставьте поршень в цилиндр так, чтобы поршень прижал уложенный шарик. Через шланг накачайте шарик воздухом, поршень придет в движение, перемещая шток.
Для того чтобы движение штока осуществлялось в одном направлении, устанавливается направляющая. Шток проденьте через отверстие направляющей и прикрепите ее к гидроцилиндру. Чтобы в процессе эксплуатации можно было обслуживать гидроцилиндр и заменять надувной шарик, закрепите направляющую при помощи скотча.
Изготовление ресивера
Схема устройства термопривода для теплицы.
Для эффективной работы потребуется установка ресивера для воздуха. Чем больше объем ресивера, тем выше эффективность. Роль ресивера может исполнить любая тонкостенная емкость: банки из-под краски или обычная канистра объемом 20 л. Если выбор сделан в пользу канистры, проследите, чтобы крышка закрывалась герметично. В емкости установите два патрубка, которые подходят под шланг гидроцилиндра.
При помощи первого патрубка соедините ресивер с гидроцилиндром, второй будет выполнять функцию регулятора. Соединение патрубков должно быть полностью герметичным.
Соедините шлаг цилиндра с одним из патрубков. На второй патрубок наденьте шланг длиной не менее 15 см. После этого можно испытать гидроцилиндр для теплицы. В прохладное время с помощью свободного отрезка шланга накачайте воздух в ресивер. При повышении давления шток гидроцилиндра будет выдвигаться, перегните используемый для закачки воздуха шланг и закрепите в таком положении.
По мере повышения температуры воздух в ресивере будет нагреваться и благодаря расширению накачает шарик, который будет толкать поршень. Если в процессе испытания вашей конструкции процесс пройдет вышеописанным способом, можно переходить к калибровке и установке в парник.
Калибровка гидроцилиндра и его установка
Калибровку температуры производят при помощи свободного шланга. Благодаря изменению давления внутри системы возможно добиться того, чтобы форточки теплицы закрывались и открывались строго при установленном температурном режиме.
При установке конструкции ресивер необходимо размещать внутри теплицы так, чтобы на него не попадали прямые солнечные лучи. Оптимальным решением будет установить под потолком теплицы солнцезащитный экран с прикрытием поверхности.
Дополнительные настройки
При использовании самодельного гидравлического пресса у пользователей часто возникает вопрос о том, как сделать так, чтобы шток домкрата перемещался на более короткое расстояние. Это позволит тратить меньше времени на обработку деталей при помощи самодельного пресса. Решить эту задачу можно несколькими способами.
- На нижний неподвижный упор пресса монтируется прямоугольная или квадратная профильная труба (возможен как съемный вариант, так и фиксация при помощи сварного соединения).
- На пресс устанавливается регулируемый по высоте нижний упор, который фиксируется на боковых стойках устройства болтами. Для установки такого упора на разных уровнях в боковых стойках пресса на необходимой высоте проделывают отверстия.
- Уменьшить расстояние между упорами пресса можно и посредством сменных подкладок или наковален, устанавливаемых на поверхность нижнего упора оборудования.
голоса
Рейтинг статьи
Подготовка
Для изготовления гидроцилиндра своими руками необходимо надежно подготовиться к работе. Перед началом изготовления гидроцилиндра необходимо правильно подобрать материалы, инструменты и оборудование.
Выберите нужный металл для изготовления гидроцилиндра. Лучше использовать высококачественную сталь или алюминий. Они лучше всего подходят для работы с гидравлическими системами. После выбора материала приобретите его в магазине.
Так же необходимо подготовить инструменты и оборудование, которые понадобятся для работы. Из них можно выделить: токарный станок, сварочный аппарат, бормашину, фрезерный станок, наковальню, калибр, инструменты для резки и изгиба металла.
Перед началом работы убедитесь в наличии всех необходимых инструментов и оборудования. Если что-то необходимое отсутствует, приобретите или арендуйте его, чтобы не терять время и не откладывать работу на потом.
Подбор материалов
Выбор материалов для изготовления гидроцилиндра является важным шагом в процессе его создания. В качестве основных материалов используются сталь, алюминий или никелированный хромом чугун, так как они являются прочными и долговечными материалами.
Для герметизации гидроцилиндра можно использовать уплотнительные кольца из резины, полиуретана или тефлона. Маслостойкие кольца из полиуретана наиболее популярны и надежны, но их стоимость выше, чем у других видов материалов.
Важным компонентом гидроцилиндра является гидравлический шток. Он может быть выполнен из хромированной стали высокой прочности или алюминия, если необходимо уменьшить вес гидроцилиндра. Необходимо убедиться в том, что материалы, используемые для создания гидравлического штока, достаточно прочные и имеют необходимую жесткость.
Если необходимо меньшее сопротивление внутри гидравлического цилиндра, то можно использовать гидрораспределитель из нержавеющей стали. Стоит отметить, что цена на такой материал довольно высока.
Комплекции для создания гидроцилиндра можно приобрести в специализированных магазинах или в интернете
Важно убедиться в том, что все используемые материалы соответствуют требованиям и рекомендациям по созданию гидроцилиндра
Необходимые инструменты
- Рулетка — позволит точно измерить размеры гидроцилиндра и других необходимых деталей.
- Пила — для обрезки металлических труб и других элементов.
- Дрель — для сверления отверстий в металле и различных крепежей.
- Напильник — поможет выровнять края и углы обрезанных труб и других деталей.
- Отвертки различных размеров — для сборки и монтажа гидроцилиндра и креплений.
- Паяльная лампа или сварочный аппарат — для сварки и закрепления деталей гидроцилиндра.
- Кусачки и плоскогубцы — для обработки проводов и других мелких элементов.
Разработка эскиза
Перед тем, как начать делать гидроцилиндр своими руками, необходимо разработать эскиз будущего изделия. Для этого необходимо определить, какая нагрузка будет на гидроцилиндр, какой давление необходимо выдерживать и какой ход должен быть.
После определения этих параметров можно приступить к разработке эскиза. Эскиз может быть нарисован на бумаге или создан с помощью компьютерных программ
Важно учесть, что гидроцилиндр должен быть достаточно прочным и выдерживать необходимую нагрузку
Также важно определить, какие материалы будут использоваться для изготовления гидроцилиндра. Обычно для изготовления гидроцилиндра используются стальные трубы, продольные швы которых свариваются
Также на каждом конце гидроцилиндра должны быть установлены головки — элементы, которые состоят из цилиндрической части и уплотнительных элементов.
- Определите нагрузку, давление и ход гидроцилиндра
- Разработайте эскиз гидроцилиндра на бумаге или с помощью компьютерных программ
- Учтите прочность и необходимость выдерживания нагрузки
- Определите использование стальных труб и головок для изготовления гидроцилиндра
Выбор амортизатора для гидроцилиндра
Когда решено сделать гидроцилиндр из амортизатора, важно правильно выбрать подходящий амортизатор для этой задачи. От выбора амортизатора зависят его характеристики и возможности в дальнейшем использовании
Критерии выбора амортизатора:
Тип амортизатора. Существуют различные типы амортизаторов, такие как газовые, масляные и гидравлические. Для гидроцилиндра лучше всего подходят масляные или гидравлические амортизаторы.
Производительность
Важно выбирать амортизатор, который имеет достаточную производительность для требуемых задач. Учитывайте вес груза, который будет подниматься или опускаться гидроцилиндром, и скорость, с которой это должно происходить.
Длина хода
Рассчитайте необходимую длину хода гидроцилиндра и выбирайте амортизатор, который имеет подходящую длину хода.
Монтажные размеры. Убедитесь, что монтажные размеры амортизатора соответствуют вашим требованиям и возможностям монтажа.
Сопротивление и скорость. Изучите характеристики амортизатора, чтобы убедиться, что его сопротивление и скорость подходят для ваших задач.
Важно учитывать, что выбор амортизатора для гидроцилиндра должен быть основан на требованиях и конкретных характеристиках вашего проекта. Консультируйтесь с профессионалами или специалистами, чтобы получить более точные рекомендации и выбрать самый подходящий амортизатор для вашего гидроцилиндра
Сборка и тестирование гидроцилиндра
После того, как все необходимые детали гидроцилиндра подготовлены и проверены на отсутствие повреждений, можно приступить к сборке гидроцилиндра. Ниже приведена пошаговая инструкция, которая поможет вам справиться с этой задачей.
Шаг 1: Поместите поршень в гильзу. Убедитесь, что поршень свободно перемещается в гильзе без заеданий.
Шаг 2: Закрепите уплотнительное кольцо на поршне. Убедитесь, что кольцо плотно прилегает к стенке гильзы.
Шаг 3: Соедините гильзу с корпусом гидроцилиндра, используя соединительные элементы. При этом обязательно проверьте, что все соединения плотно закреплены и нет утечек масла.
Шаг 4: Установите стержень гидроцилиндра в гильзу. Убедитесь, что стержень свободно перемещается в гильзе без заеданий.
Шаг 5: Закрепите головку гидроцилиндра на стержне с помощью соединительных элементов. Убедитесь, что головка плотно закреплена и нет утечек масла.
Шаг 6: Подсоедините гидроцилиндр к системе, которая будет поставлять масло. Убедитесь, что все соединения герметичны и нет утечек масла.
Шаг 7: Проверьте работоспособность гидроцилиндра. Для этого аккуратно раздвиньте и сжимайте стержень. Убедитесь, что гидроцилиндр выполняет свою функцию без заеданий и утечек масла.
Соблюдение этой инструкции поможет вам безопасно и эффективно собрать гидроцилиндр своими руками. В случае обнаружения каких-либо проблем в ходе сборки или тестирования, рекомендуется обратиться к специалистам.
| Шаг | Описание |
|---|---|
| 1 | Поместите поршень в гильзу. Убедитесь, что поршень свободно перемещается в гильзе без заеданий. |
| 2 | Закрепите уплотнительное кольцо на поршне. Убедитесь, что кольцо плотно прилегает к стенке гильзы. |
| 3 | Соедините гильзу с корпусом гидроцилиндра, используя соединительные элементы. Проверьте, что все соединения плотно закреплены и нет утечек масла. |
| 4 | Установите стержень гидроцилиндра в гильзу. Убедитесь, что стержень свободно перемещается в гильзе без заеданий. |
| 5 | Закрепите головку гидроцилиндра на стержне с помощью соединительных элементов. Убедитесь, что головка плотно закреплена и нет утечек масла. |
| 6 | Подсоедините гидроцилиндр к системе, которая будет поставлять масло. Убедитесь, что все соединения герметичны и нет утечек масла. |
| 7 | Проверьте работоспособность гидроцилиндра. Для этого аккуратно раздвиньте и сжимайте стержень. Убедитесь, что гидроцилиндр выполняет свою функцию без заеданий и утечек масла. |
Разборка выбранного амортизатора
Перед началом разборки амортизатора, убедитесь, что у вас есть все необходимые инструменты. Вам потребуются шестигранные ключи разных размеров, отвертки, гаечные ключи, молоток и прочее.
Прежде чем приступить к разборке, обратите внимание на конструкцию выбранного амортизатора. Сделайте небольшую заметку или фотографию, чтобы знать последовательность сборки на этапе запуска
1. Снимите амортизатор с транспортного средства и закрепите его в струбцине или специальном устройстве для фиксации.
2. С помощью подходящего шестигранника отверните винты, которыми крепится верхняя крышка амортизатора. При этом будьте аккуратны, чтобы не повредить резьбу. Отвернутые винты знайд в отдельном месте, чтобы потом их не потерять.
3. Отверните видимые винты на нижней части амортизатора, которые крепят нижнюю крышку
Обратите внимание на их последовательность, чтобы потом легко собрать
4. С помощью молотка и подходящего инструмента аккуратно отделите верхнюю часть амортизатора от нижней
Обратите внимание на наличие прокладок или уплотнителей между частями амортизатора и помните их расположение для последующей сборки
5. После разделения амортизатора на части, осмотрите каждую деталь на наличие повреждений или износа. Если вы находите детали, требующие замены, обратитесь к руководству по эксплуатации или к профессионалам в мастерской.
6. При необходимости, продолжите разборку амортизатора до минимальных деталей для замены или изучения их состояния. Отдельные детали поиском в отдельные ячейки с целью дальнеишей другой действий.
7. Не забудьте очистить все детали от грязи и смазки, чтобы избежать повреждений при сборке. Если у вас есть компрессор, используйте его для удаления остатков смазки из внутренних частей.
По окончании разборки и осмотра деталей вы можете приступить к замене или восстановлению выбранных элементов амортизатора. При уверенном владении инструментами и знании процедуры работы, соберите амортизатор в обратной последовательности.
Вопрос-ответ:
Какие материалы нужны для изготовления гидроцилиндра?
Для изготовления гидроцилиндра потребуется труба из нержавеющей стали, поршень, уплотнительные кольца, запорный клапан, насос, монтажные элементы, инструменты (дрели, пилы, сверла, гайковерты и т.д.).
Как установить гидроцилиндр на своем автомобиле?
Установка гидроцилиндра на автомобиль требует определенных знаний и навыков. Если вы не являетесь опытным автомехаником, рекомендуется обратиться за помощью к профессионалам. Неправильная установка может привести к аварии.
Что нужно знать о насосах для гидроцилиндров?
Для работы гидроцилиндра нужен насос, который создает давление в системе. Насосы выпускаются разных типов и мощностей, поэтому выбор насоса зависит от конкретной задачи
Важно также учитывать совместимость насоса с гидравлической системой вашего автомобиля
Как обеспечить герметичность гидроцилиндра?
Герметичность гидроцилиндра обеспечивают уплотнительные кольца, которые устанавливаются на поршень и в корпусе. При монтаже гидроцилиндра необходимо тщательно проверить уплотнительные кольца и их расположение
Также важно удалить все остатки масла и грязи перед монтажом
Какие особенности нужно учитывать при монтаже гидроцилиндра?
При монтаже гидроцилиндра обязательно следует учитывать его ориентацию и положение в пространстве
Также важно правильно выбрать монтажные элементы и крепления, чтобы обеспечить надежность и безопасность работы гидроцилиндра
Можно ли самостоятельно производить ремонт гидроцилиндра?
Для ремонта гидроцилиндра нужны специальные знания и оборудование. Если вы не являетесь профессиональным автомехаником, рекомендуется обратиться в сервисный центр. Неправильный ремонт может привести к повреждению гидравлической системы и опасности для жизни и здоровья.
Тестирование готового гидроцилиндра
После того, как гидроцилиндр из амортизатора был собран, необходимо провести тестирование, чтобы убедиться в его работоспособности и эффективности.
Перед началом тестирования следует проверить состояние всех элементов гидроцилиндра, убедиться в их целостности и правильном подключении. Также рекомендуется выполнить визуальный осмотр на предмет утечек гидравлической жидкости.
Для тестирования понадобится монтажная площадка с подходящим крепежом для закрепления гидроцилиндра. Гидролиния гидроцилиндра должна быть подключена к источнику гидравлической жидкости с помощью соответствующих фитингов.
1. Заполните систему гидравлической жидкостью согласно рекомендациям производителя. Для этого используйте подходящие инструменты и аксессуары.
2. Убедитесь, что все прокладки и уплотнители на месте и надежно закреплены. При необходимости замените поврежденные детали.
3. Запустите источник гидравлической жидкости и установите требуемое давление.
4. Проверьте работу гидроцилиндра с помощью специальных инструментов или механизмов. Например, можно использовать грузы, установленные на конце штока гидроцилиндра
Обратите внимание на плавность и равномерность перемещения груза
5. Оцените эффективность работы гидроцилиндра по его способности выдерживать нагрузку и создавать необходимую силу. Сравните полученные результаты с требованиями и ожиданиями.
6. Проведите необходимые корректировки и настройки, если требуется. Повторите тестирование после каждой коррекции.
Помните, что безопасность всегда должна быть на первом месте при тестировании гидроцилиндра
Работайте аккуратно и соблюдайте все меры предосторожности
Если гидроцилиндр успешно проходит тестирование и демонстрирует надежную, эффективную работу, его можно считать готовым к использованию в практических целях. В случае обнаружения каких-либо неисправностей или проблем, рекомендуется обратиться к специалистам для диагностики и исправления.
Что следует учитывать при разработке чертежа самодельного пресса
Несущим элементом любого пресса, в том числе и самодельного, является станина, к разработке чертежа которой следует подойти максимально ответственно. Конструктивно станина представляет собой раму, внутри которой располагается домкрат с рабочим инструментом, оказывающим давление на деталь или заготовку.
Вид станины может значительно отличаться в зависимости от назначения пресса
Нижнюю часть станины – ее основание – разрабатывают с учетом того, что она должна обеспечивать высокую устойчивость всей конструкции. Рассчитывая ширину внутреннего проема рамы самодельного пресса, учитывают как размеры деталей и заготовок, которые на нем будут обрабатываться, так и суммарные габариты всех составных элементов будущего пресса.
Еще один вариант станины с простейшей конструкцией основания для обеспечения устойчивости
При расчете высоты внутреннего проема рамы суммируют следующие параметры: высоту домкрата, желаемую величину свободного хода его штока, толщину рабочего органа и детали, которую необходимо обрабатывать. Если самодельный пресс изготавливается по первой схеме, то его конструкция выглядит следующим образом: домкрат устанавливается на нижнее основание, а деталь – в верхней части рамы; усилие от домкрата на деталь передается через его шток и подвижную рабочую платформу, двигающуюся по направляющим в боковых элементах рамы.
Для того чтобы обеспечить возврат штока в исходное состояние, используются две пружины, нижняя часть которых крепится к основанию, а верхняя – к подвижной рабочей платформе
Если вы решили сделать пресс из домкрата своими руками, то очень важно правильно рассчитать жесткость пружин, чтобы они эффективно выполняли все возложенные на них функции
При реализации второй схемы на нижнее основание помещается деталь, а домкрат устанавливается на подвижную платформу, к которой также крепятся пружины, связывающие ее с верхней перекладиной рамы. Как в первом, так и во втором случае в месте контакта штока с подвижной платформой или верхней перекладиной рамы делается так называемое гнездо, в качестве которого можно использовать отрезок трубы соответствующего диаметра.
Невозможность регулировки высоты рабочей зоны упрощает конструкцию, но значительно ограничивает варианты использования пресса
Гидравлический пресс, сделанный своими руками, будет намного удобнее в эксплуатации, если предусмотреть в нем возможность регулировки свободного штока домкрата, что также влияет на допустимую высоту обрабатываемой детали. Для этого можно сделать следующее.
- В верхней части внутреннего контура рамы располагают дополнительную плиту, которая может передвигаться по направляющим за счет винтового привода с штурвалом. Тем самым можно в достаточно широких пределах изменять просвет для расположения деталей внутри рамы.
- Можно изготовить съемный упор, в качестве которого чаще всего используют передвижную съемную платформу. Фиксировать положение такого упора внутри рамы можно при помощи болтовых соединений, для которых в раме с определенным шагом просверливаются отверстия. При этом шаг расположения таких отверстий по высоте не должен превышать величины свободного хода штока домкрата.
- Из сплошного куска металла или металлического профиля можно изготовить несколько сменных вставок-прокладок разной толщины.
- Можно также использовать сразу несколько вышеописанных способов одновременно.
