Общее понятие, классификация и преимущества щитков

Печь, щиток отопительный для которой является неотъемлемым элементом, будет функционировать согласно всем нормам и требованиям со стороны пожарной безопасности. Щиток, наиболее часто складывается из кирпича, и вы ступает в качестве панели, посредством которой выполняется обогрев помещения. С его помощью можно добиться максимального и равномерного отапливания всего дома, такой способ – это отличный выход из положения, если у вас в силу определённых обстоятельств нет возможности выполнять обогрев дома с помощью трубы дымохода и других популярных методов. Это часто случается, если у хозяина нет возможности провести в дом газовые коммуникации и т.д.

Перед тем, как собрать своими руками отопительный щиток, необходимо подробней ознакомиться с классификацией данного атрибута:

Фото щитков	Разделение по классификации	Описания и разъяснения
	Толщина стенок	В зависимости от того, насколько часто вы собираетесь использовать такой отопительный агрегат, он может складываться из кирпича различной толщины. Практически никогда не используется целый кирпич, при частом использовании для кладки применяется ½ кирпича, в то время, как и для кратковременного использования, можно использовать и 1/3 и ¼ кирпича.
	Конструктивные особенности и принцип монтажа	Чем тоньше стенки щитка, тем точнее должна возводиться такая конструкция. Для того чтобы обеспечить максимальный уровень безопасности данному элементы, возможно вам потребуется дополнить его кожухом, а также произвести предварительную гидроизоляцию фундамента. Щитки отличаются и по своим конструктивным особенностям, они могут быть колпаковыми или канальными. Колпаковые конструкции отличаются своей простотой, они заполняются воздухом, который в горячем состоянии остаётся внутри и по м ере остывания он замещается новым, поэтому отдача тепла у такой конструкции всегда максимальная. Колпаковые разновидности также более безопасные и устойчивые к воспламенениям. Канальные установки ещё более простые и примитивные, они имеют внутри себя каналы, диаметр которых одинаков с сечением дымоходной трубы. Также, на определённых участках конструкции располагаются перемычки, которые можно открывать и закрывать и тем самым регулировать интенсивность и скорость нагрева помещений в доме.
	Конфигурация	Бывают прямыми или угловыми, каждый из этих вариантов имеет как своим преимущества, так и недостатки. Если рассматривать популярностью обеих конструкций, то прямая пользуется большим спросом, поскольку она легко складывается с помощью простой и примитивно складывается, с помощью простой и примитивной порядовки. К несомненным преимуществам углового щитка, относится то, что при всей сложности своего возведения, они имеете высокую эффективность, а также позволяет выгодно экономить свободное пространство, что особенно актуально для помещений с небольшой площадью.

Фото щитков

Разделение по классификации

Описания и разъяснения

Толщина стенок

В зависимости от того, насколько часто вы собираетесь использовать такой отопительный агрегат, он может складываться из кирпича различной толщины.

Практически никогда не используется целый кирпич, при частом использовании для кладки применяется ½ кирпича, в то время, как и для кратковременного использования, можно использовать и 1/3 и ¼ кирпича.

Конструктивные особенности и принцип монтажа

Чем тоньше стенки щитка, тем точнее должна возводиться такая конструкция. Для того чтобы обеспечить максимальный уровень безопасности данному элементы, возможно вам потребуется дополнить его кожухом, а также произвести предварительную гидроизоляцию фундамента.

Щитки отличаются и по своим конструктивным особенностям, они могут быть колпаковыми или канальными.

Колпаковые конструкции отличаются своей простотой, они заполняются воздухом, который в горячем состоянии остаётся внутри и по м ере остывания он замещается новым, поэтому отдача тепла у такой конструкции всегда максимальная.

Колпаковые разновидности также более безопасные и устойчивые к воспламенениям.

Канальные установки ещё более простые и примитивные, они имеют внутри себя каналы, диаметр которых одинаков с сечением дымоходной трубы. Также, на определённых участках конструкции располагаются перемычки, которые можно открывать и закрывать и тем самым регулировать интенсивность и скорость нагрева помещений в доме.

Конфигурация

Бывают прямыми или угловыми, каждый из этих вариантов имеет как своим преимущества, так и недостатки.

Если рассматривать популярностью обеих конструкций, то прямая пользуется большим спросом, поскольку она легко складывается с помощью простой и примитивно складывается, с помощью простой и примитивной порядовки.

К несомненным преимуществам углового щитка, относится то, что при всей сложности своего возведения, они имеете высокую эффективность, а также позволяет выгодно экономить свободное пространство, что особенно актуально для помещений с небольшой площадью.

Отопительный щиток из кирпича, даже учитывая те обстоятельства что сегодня есть и более современные печи и камины, пользуется большой популярностью и с годами не теряет своей актуальности. К его несомненным преимуществам относится то, что он не просто распределяет и накапливает тепло от топки, но и имеет эстетический внешний вид, и тем самым может выступать в качестве декоративного элемента.

Щитки способны быстро накапливать и надолго сохранять тепловую энергию, при этом, в отличие от массивных кирпичных печей занимают мало места, а кладка такой конструкции очень простая, в сравнении со сложными порядовками кирпичных печей.

Помимо того, что такое устройство не занимает много свободного пространства и подходит для маленьких комнат, его легко возвести своими силами, при условии изучения порядовки, покупки и подготовки подходящих материалов и соответствующей фурнитуры.

Также, отопительный щиток из кирпича – это элемент, который позволяет даже готовить пищу, однако для этого, необходимо встроить в него варочную поверхность.

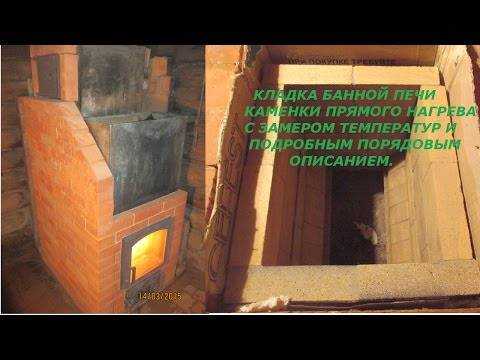

банная печь своими руками

Выбирая печь каменку для своей бани в первую очередь необходимо определиться с тем что мы хотим получить и что готовы потратить. Самый простой, дешевый и долговечный вариант это печь сваренная из металла с чугунными болванками в каменке, перечислять все достоинства такой печи бесмыслено они все на лицо-совковая баня аля «пришел шахтер с забоя надо помыться» в такой бане не нужно не отделки вагонкой не отполированых полок и кафельного пола, более таво там и света лучше оставить поминимуму 1 лампочку на 40 ват ито в углу чтоб полотенцу видно было куда повесил. Совсем другой вариант если ваша баня имеет хорошую отделку, освещение и ходите вы в нее не помыться а отдохнуть душой и телом. В этом случае оптимальным вариантом будет красиво сложенная кирпичная банная печь. Такая печь будет иметь высокую теплоемкость, сухой пар, внешний вид радующий глаз своей натуральностью изяществом линий и пропорций. Пар этой пеи не будет отдавать ржавчиной и иметь температуру близкую к 90 градуссам.Кроме таво для кладки этой печи необходимо минимум инструментов и навыков. Все что от вас требуеться это аккуратность в работе соблюдение порядового чертежа нарисованого нижеи минимум кирпича с печной фурнитурой и общие знания о кладке печей которые вы лехко найдете на нашем сайте.

Типы отопительных щитков

Конструкцию классифицируют по разным признакам. По толщине стенок:

в полкирпича (толстые стенки, оптимальный вариант в том случае, если планируется регулярная долгая работа плиты, а также как защита от потенциального возгорания);
в четверть кирпича (тонкие стенки, которые быстрее нагреваются, но при этом быстрее остывают, при этом кладка в этом варианте требует более тщательного соблюдения правил пожарной безопасности, а также укладки щитка на гидроизолированный фундамент и непременного оснащения печи металлическим кожухом).

По конструктивным особенностям и особенностям монтажа:

колпакового типа – одна или две кирпичные поверхности, соединенные каналами. В каждом колпаке вход и выход дымохода ставятся ниже его верхней плоскости. Причина в том, что горячий воздух стремится вверх, так что, нагревшись и попав в колпак, он останется в нем вплоть до момента остывания, а затем, будучи вытеснен более горячим газом, уйдет выше по дымовыводящей трубе.

В этом смысле двухколпаковый отопительный щиток выгоднее – он заберет у печных газов тепла больше, чем конструкция с одним колпаком.

канального типа – предполагает установку виткового дымоходного канала, который имеет одинаковый диаметр на всех участках трубы. Такой дымоход может быть вертикальным или горизонтальным, но, в любом случае, в нем устанавливаются перегородки. Также этот тип предполагает установку перемычек – летом они препятствуют ненужному нагреву всей поверхности, сосредотачивая тепло исключительно на плите.

По конфигурации:

прямая – наиболее распространенная форма щитка;
угловая – встречается реже, зато экономит место в помещении и дает больше тепла благодаря большей площади.

Дымоход

Рядом со щитком располагается дымоход. Он начинается одностенным участком. Нужно добиться совмещения каналов в щитке и патрубков дымохода. Зазор уплотнил специальным термостойким шнуром, чтобы обеспечить герметичность стыков дымохода и щитка. Стальной дымоход при нагреве удлиняется! В моём случае нагрев не столь значителен, и предусмотрен уплотнённый зазор.

Одностенный дымоход включает следующие элементы: конденсатоотводчик (под ним ёмкость для сбора конденсата), тройник, прямой участок длиной 1 метр, снова тройник и шибер.

Сняв воронку-конденсатоотводчик, можно выполнять чистку щитка через тройник. Не хотелось делать прочистную дверцу в кладке, проще изобрести какую-нибудь хитрую лопатку и перископ для осмотра со стороны дымохода.

Выше идёт сэндвич – двустенная утеплённая труба.

Потолочный проходной узел выполнен из минерита и заполнен базальтовой ватой, предназначенной специально для этого.

Минерит легко режется обычными деревообрабатывающими инструментами, и отверстие под трубу-сэндвич я выпилил лобзиком.

Утеплённый участок состоит из пяти однометровых труб. Стыки труб должны располагаться вне проходов через строительные конструкции. Сборный дымоход прикреплён к балке перекрытия и стропильной ферме с использованием хомутов.

Завершается прямой участок «зонтиком». На его внутренней поверхности имеется конус, по которому конденсат будет стекать внутрь трубы, а не на трубу и крышу.

Основное назначение утеплителя трубы – препятствовать образованию конденсата, так как в дымовых газах содержатся пары воды и газы, являющиеся причиной образования кислот.

От щитка до «зонтика» использован дымоход «Вулкан». От печи до щитка – дымоход Bofil, так как у этой фирмы имелись элементы диаметром 125 мм, соответствующим внешнему диаметру патрубка печи.

Полностью отопительная установка (включая печь) осенью 2013 г. обошлась мне примерно в 60 000 руб.

Схемы щитков

Кирпичный щиток для металлической печи имеет 2 вида конструкции:

Канальный вид. Внутри щитка проходят каналы для выхода горячих газов, которых может быть несколько. Каналы внутри дымохода расположены чаще всего горизонтально. Горячий дым, проходя по ним, нагревает стенки щитка. На прогрев требуется больше времени, чем на стояк следующего вида, требуется больше топлива. Тяга при этой конструкции лучше. Щиток канального вида проще сделать самому, поэтому он более популярен.

Колпаковый вид. Обычно используются как пристройка к печи, сделанной из чугуна. Имеется одна – две камеры, устроенные вертикально. Газы задерживаются в них до полного остывания, только после этого выходят наружу. За счет большего времени нахождения горячего дыма внутри щитка он прогревается сильнее и быстрее, чем канального вида. Тяга – меньше, уменьшается вероятность задувания печи. Достоинством этой конструкции является возможность установить задвижки для того, чтобы в летний период перекрывать поступление горячих газов внутрь щитка. Дым будет выходить напрямую, помещение излишне не перегреется. Эффективность выше, чем у канального типа, но и сделать его труднее. Его устройство лучше доверить профессионалам.

В зависимости от толщины кладки выделяют:

Толстостенные – кладка стен щитка осуществляется в полкирпича. Данный вариант применяется в том случае, если печь работает долго. Благодаря толщине стенок снижается вероятность возгорания.

Тонкостенные – стены толщиной в четверть кирпича (кирпич при кладке ставится на длинное ребро). При устройстве его нужно строго соблюдать пожарную безопасность, потому что стенки прогреваются полностью. Необходима гидроизолирующая основа под щиток данного вида. Желательно стенки укрепить полосками из металла.

Выбор места

Прежде чем вплотную приступить к строительству, стоит определиться, где будет располагаться печь. Если имеется только один небольшой свободный участок в доме, с этим уже ничего не поделать. Но для получения максимальной теплоотдачи рекомендуется размещать печь в центральной части дома или комнаты. Таким образом, ни одна из ее элементов не будет касаться уличной стены, соответственно, теплый воздух не выйдет наружу. Помимо этого, при соседстве с несущей конструкцией могут возникнуть перепады температуры, что отрицательно влияет на долговечность отопительного устройства и работу дымохода.

Недостатки металлических варочных печей и как их исправить

У компактных габаритов металлических печек есть и недостаток – слишком маленькая поверхность воздушного теплообмена.
Помимо этого, газообразные продукты сгорания обладают очень высокой температурой — от +300° градусов и более. Поэтому приходится думать о пожарной безопасности и термоизолировать дымоход.
Как известно, КПД печек пропорционален обратно температуре выводимых отходов сгорания. Для приготовления же еды варочные агрегаты используют далеко не всю генерируемую тепловую энергию.
Помимо этого, такие печи обычно имеют короткие дымоходные каналы. Поэтому и они поглощаются немного тепла.

Такие тепловые потери с любой точки зрения нерациональны. Возникает нужда их минимизировать. Один из самых распространенных способов понизить энергетические потери печи — это оснастить агрегат своими руками отопительным щитком.

Что представляет собой устройство

Щиток представляет собой пристраиваемую к печи небольшую кирпичную стенку, внутри которой имеется развитая система дымоходов.
С топкой такие устройства почти никогда не делаются. Нагревается щиток благодаря отводимым от печки газам. Конструктивно стенка не способна выбрасывать много тепла в окружающую среду.

Есть более сложные и удобные конструкции, цена которых выше. Они оснащаются своими топками небольшого размера. Можно их делать и независимыми от варочной плиты и пристраивать, например, к печам с камином.
Кирпич имеет хорошую теплопроводность, а главное — высокую теплоемкость. Разогреваясь при растопке печи либо приготовлении еды, он отдает тепло комнате несколько часов. Так можно получить аналог печки из кирпича. Только более простой конструктивно и за меньшие деньги.

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

отопительные;
варочные;
многофункциональные;
комбинированные.

Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

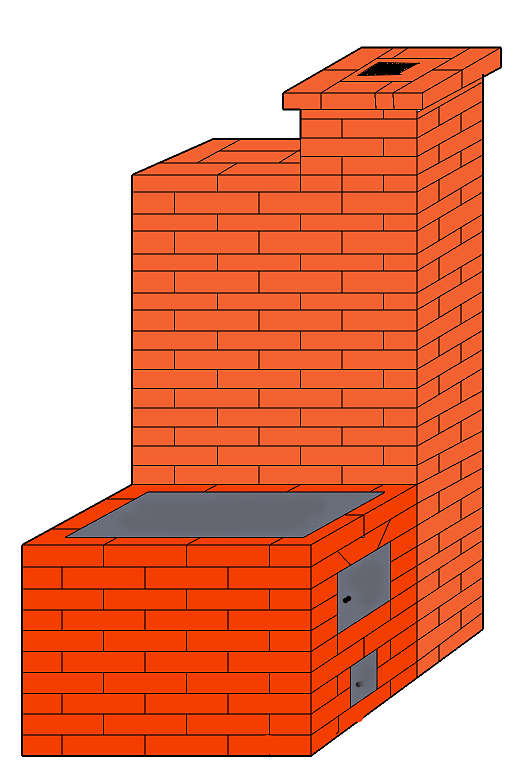

Печь с варочной поверхностью

В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
зольника, где собирается пепел;
дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 600С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 600.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания. Варочная печь
Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

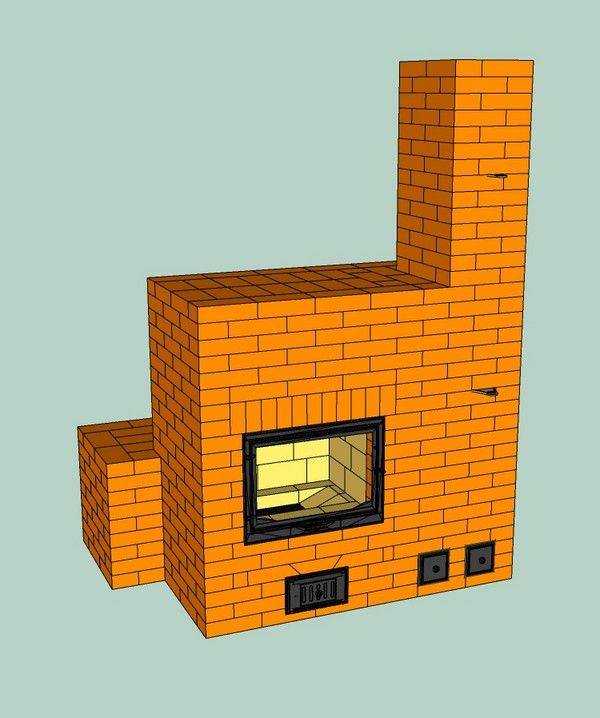

Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

топочной камеры;
дымохода;
зольника;
варочной поверхности;
духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Конструкции приспособлений

Конструкции тепловых щитов делятся на две большие категории: они могут быть толстостенными и тонкостенными.

О толщине стенки

Толстостенные шиктки укалявываться в полкирпича. Его необходимо предварительно хорошо разогреть. При постоянном использовании варочной панели с нагревательным экраном целесообразно ее устройство. Помимо всего оснащения – толстостенные конструкции предпочтительнее с точки зрения пожарной безопасности.
Отопительный тонкостенный щиток кладется в четверть бирма. Для удовлетворения требований противопожарной защиты такие конструкции часто покрывают металлическими кожухами.
Поверхность стен можно оштукатурить, выложить плиткой или расшив швов, оставив без отделки. Облицовывать печь-камин с отопительным шиктком в процессе укладки.

Устройства могут работать в двух режимах работы – зимнем и летнем. В первом из них конструкция прогревается полностью, во втором только частично.

ПРОЕКТ КИРПИЧНЫЙ ЩИТОК + БУРЖУЙКА. Часть 1

Принципиальные схемы работы

По принципу работы различают два типа устройств.

Канальные щитки

Внутри такого устройства выстраивается своеобразный лабиринт дымоходов одинакового сечения.
При установке подобных тепловых экранов их можно размещать в горизонтальных или вертикальных перегородках.
Тепловая энергия стенкам отдается продуктами сгорания при их равномерном движении по всей длине каналов.
В устройствах канального типа часто оборудуются перемычки в обход дымохода. Отгораживаются они перегородками. Это необходимо для того, чтобы печь не нагревала помещение в летний период.

В печах-каминах перемычки не нужны, так как они снабжены щитками для большей теплоотдачи. Устройство для мощного металлического агрегата, например, для Баварии (тепловая мощность 14 кВт) без аналогичного реле. (См также статью Биотопливо для каминов: особенности.)

Колпаковые устройства

Почему это необходимо? Нагретый воздух и топочные газы всегда идут вверх. Проникнув в колпак, газы будут находиться там до тех пор, пока не остынут. Когда они отдадут свое тепло, их вытеснит новая порция нагретых продуктов сгорания, и они потекут по дымоходу на улицу.

Особенности реализации схемы щитка

Кроме прямоугольных устройств, когда в помещении мало места, часто устанавливают угловой щиток. Кроме того, что такая конструкция бортов велый дом, благодаря большей площади теплообмена, дает больше энергии.
Если оборудовать щиток отдельной горелкой, он из дополнительного элемента печи превратится в полноценное отопительное оборудование.
Фирменная топливная камера необходима, чтобы избежать плавления печки без надобности. (См также статью Отопление частных домов дровами: отопление.)

https://youtube.com/watch?v=YiJRfgw9s90

Требования к обустраиванию щитков

Необходимо помнить о надежности основания фундамента и его хорошей защиты от негативного воздействия влаги (к примеру, слоем рулонного кровельного материала). Это обезопасит от проникновения влаги на щиток

Также нужно строго предусматривать все требования к противопожарной безопасности.

Чтобы не позволить образования лишней конденсированной влаги и уменьшения тяги, нужно контролировать самую большую температуру выходящего дыма, которая обязана составлять не больше 120 градусов.

Специфики материалов

Стенку дымоотвода лучше возводить из ровного и лишенного сколов кирпича. Все стыки между рядами, все швы обязаны быть качественно и одинаково заделаны при помощи раствора. Упавший вниз агрегата раствор следует удалить оттуда через специализированные проемы для очищения печи.

Замечательным для укладывания щитка считается размер в половину кирпича, за счёт чего исключается его быстрое остывание.

Для строительства щитка допускается применить традиционный кирпич

. Только одно требование – он не обязан быть пустотелым. Замазывать швы между слоями кирпича лучше не раствором из цемента, неприспособленным к воздействию большой температуры, а глиняной массой.

Правильно сложенный отопительный щиток

повышает КПД печки с 30% приблизительно до 65%.

Типы щитков

Все разновидности щитков для кирпичной печи разделяют на 2 типа конструкций:

канальный;
колпаковый.

Схема отопительного щитка.

Канальные щитки имеют в своей конструкции развитую сеть газоходов. Она состоит из отдельных вертикальных каналов, которые соединены друг с другом. Газы могут выйти на поверхность, когда преодолеют сложный лабиринт из труб. В процессе перемещения они активно передают свое тепло на щиток.

Устройство колпаковых сооружений является более сложным. Конструкция включает 1-2 камеры, имеющие горизонтальные своды. В этих камерах разогретые газы находятся до тех пор, пока их температура не достигнет минимально возможной. Только в этот момент газы смогут через вертикальный канал направиться в дымоход.

Несмотря на сложность конструкции, колпаковые щитки намного эффективнее отводят тепло. Это полностью компенсирует трудности, с которыми приходится сталкиваться в процессе монтажа. Эксперты рекомендуют собирать колпаковые щитки лишь тем, кто обладает минимальным опытом подобных работ. Новичкам справиться с поставленной задачей вряд ли удастся.

В условиях загородного дома собственными руками легче всего обустроить простой отопительный щиток канального строения, имеющий 3 вертикально расположенных газохода. Современный человек высоко ценит функциональность сооружений

Важно обустроить конструкцию таким образом, чтобы в летний период ее можно было использовать для приготовления пищи

Это значит, что покинуть камеру продукты горения смогут лишь после остывания. Как только их температура начинает падать, газы становятся тяжелее и постепенно опускаются на дно камеры. Чтобы придать печи максимальную эффективность, в газоходах располагают дополнительно трубчатые нагреватели.

Чаще всего отопительные щитки для кирпичной печи выступают в качестве простых теплообменников и не оснащаются собственной камерой сгорания. В более сложных конструкциях можно видеть небольшой топливник.
