Устройство и использование пожарного гидранта и колонки

Пожарные гидранты предназначены для отбора воды из водопроводной сети на пожарные нужды. Пожарные гидранты бывают подземными и надземными.

На водопроводных сетях используются несколько видов пожарных гидрантов, наибольшее распространение из которых получил подземный гидрант московского типа ПГ-5 (рис. 1). Гидрант имеет затвор в виде шарового пустотелого клапана. В средней части его расположено резиновое уплотнительное кольцо, которое в закрытом положении гидрантов плотно прижимается к седлу и перекрывает подачу воды. Небольшое отверстие внизу корпуса предназначено для слива воды из гидранта после его работы. При вращении штанги, которая соединена муфтой со шпинделем, открывается разгрузочный клапан. Вода через него заполняет внутреннее пространство корпуса гидранта и колонки. При дальнейшем вращении открывается шаровой клапан.

Рис.1 Гидрант московского типа ПГ-5

1 — корпус; 2 — крышка; 3 — штанга; 4 — шпиндель; 5 — затвор (клапан)

Гидрант ГОСТ 8220—62 (рис. 2)состоит из чугунного корпуса, затвора с клапаном обтекаемой формы, шпинделя соединительной муфты, штанги и ниппеля, закрывающегося крышкой.

Важной характеристикой является величина гидравлического удара, который возникает при открывании и закрывании гидранта. Для предотвращения гидравлических ударов в запорном узле гидранта расположен клапан обтекаемой формы, который исключает возможность появления срывной кавитации

Разгрузочный клапан гидранта отсутствует. Для снижения усилий при открывании гидранта в 2,5 раза уменьшен шаг резьбы шпинделя. Нет опасности замерзания воды.

Рис. 2. Гидрант пожарный подземный

Подземные гидранты (рис. 3) устанавливают в водонапорных колодцах так, чтобы расстояние между ними не превышало 150м и чтобы они были расположены не ближе 5 м от стен зданий. Наибольшее расстояние от гидрантов до обслуживаемых ими зданий не должно превышать при пожарных водопроводах низкого давления – 150м.

Рис. 3 Установка пожарного подземного гидранта в водопроводном колодце (1 — гидрант; 2 — скобы; 3 — водопровод)

Водопроводные линии с пожарными гидрантами располагают вдоль проездов не далее 2,5 м от края проезжей части дороги.

На водопроводных линиях диаметром более 500 мм гидранты не устанавливаются ввиду сложности монтажа устройства колодцев. В этих случаях иногда прокладывают сопровождающие линии меньшего диаметра, на которых и устанавливают гидранты. Для отбора воды при пожаротушении из подземных гидрантов применяют пожарные колонки (рис 4). Пожарная колонка состоит из стояка, в нижней части которого расположено резьбовое соединение, предназначенное для подключения к гидранту, и корпуса с двумя патрубками, снабженными соединительными головками для подключения пожарных рукавов. Отверстия патрубков закрываются шиберами. Внутри колонки расположена трубчатая шпонка с муфтой, которая предназначена для соединения со штангой гидранта при открывании и закрывании его затвора.

Противопожарный водопровод и его технические характеристики

Противопожарный водопровод (наружный и внутренний) является одним из наиболее важных элементов системы противопожарного водоснабжения. Проектирование противопожарного водопровода производят в соответствии со СНиП 2.04.02-84 «Водоснабжение. Наружные сети и сооружения» и СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий». Для отбора воды из наружного водопровода на нем устанавливают на расстоянии 100-150 м пожарные гидранты.

Как правило, сеть противопожарного водопровода делают кольцевой, обеспечивающей тем самым высокую надежность водообеспечения. Причем для каждой кольцевой сети делаются два ввода (места присоединения к предыдущей сети). Тупиковые сети, т.е. разветвленная сеть, в которой от каждого узла сети до точки подачи воды имеется только один путь, допускается применять в следующих случаях:

• на производственные нужды, когда по условиям технологии допускаются перерывы в водоснабжении на время ликвидации аварии;
• на хозяйственно-питьевые нужды при диаметре труб не более 100 мм;
• на хозяйственно-противопожарные нужды при длине линии не более 200 м, а также в населенных пунктах с числом жителей до 5 тыс. человек и расходом на наружное пожаротушение до 10 л/с при условии устройства противопожарных резервуаров или водоемов.

Диаметр труб сетей определяют расчетом с учетом потребного расхода воды и гидравлических сопротивлений всех участков сетей. Причем минимальный диаметр труб объединенного водопровода в населенных пунктах и на промышленных объектах должен быть не менее 100 мм, а в сельской местности – не менее 75 мм.

При заборе воды насосами пожарных машин необходимо знать водоотдачу водопроводных сетей, которая представлена в табл. 12.1 (Т – тупиковая сеть, К – кольцевая сеть).

Таблица 12.1.

Требования, предъявляемые при приеме в эксплуатацию новых источников противопожарного водоснабжения

К пожарным гидрантам:

Пожарные гидранты устанавливаются на кольцевых водопроводных сетях. Допускается установка ПГ на тупиковых линиях, при условии, что их длина не превышает 200 метров (пп. 8.16 СНиП 2.04.02-84).

Диаметр труб водопровода, на которых устанавливаются ПГ, должен быть не менее 100 мм, а максимальный – 400 мм.

Пожарные гидранты надлежит располагать вдоль автомобильных дорог на расстоянии не более 2,5 м. от края проезжей части, но не ближе 5 метров от стен зданий. Допускается располагать ПГ на проезжей части. Расстояние между ПГ не должно превышать 150 м.

Вокруг люков колодцев ПГ, расположенных на застроенных территориях без дорожных покрытий или в зеленой зоне, должны предусматриваться отмостки шириной 1 м с уклоном от люков. Отмостки должны быть выше прилегающей территории на 0,05 м

К ПГ должен быть свободный подъезд шириной не менее 3,5 м.

Для облегчения поиска ПГ при пожаре «Водоканал» обязан оборудовать ПГ указателями, отвечающими требованиям НПБ 160-97 «Цвета сигнальные. Знаки пожарной безопасности. Виды, размер, общие технические требования» табл. 3 п. 20, на которых указываются расстояния до ПГ. Указатели пожарных гидрантов, как правило, устанавливаются на фасаде ближайшего здания напротив колодца или вблизи от него на видном месте.

Расстояние от верхней части ПГ до верхней кромки люка должно быть не более 400 мм и не менее 150 мм. Техническое состояние ПГ проверяется путем установки колонки с обязательным пуском воды, при этом не должно наблюдаться подтекания воды во фланцевых соединениях гидранта.

После приема в эксплуатацию и испытания на водоотдачу ПГ составляется акт в трех экземплярах, по одному экземпляру для пожарной части, «Водоканала» и организации, проводившей работы. На основании актов пожарные гидранты ставятся на учет, вносятся изменения в план-карты районов, планшеты источников водоснабжения и списки противопожарного водоснабжения.

К пожарным водоемам (резервуарам):

Необходимость устройства и требуемый объем пожарных водоемов (ПВ) для объектов определяются по нормам расхода воды, при расчетном времени пожаротушения в соответствии с указаниями пп. 2.16–2.18 СНиП 2.04.02-84.

Количество ПВ должно быть не менее двух, при этом в каждом водоеме должен храниться половинный объем воды на пожаротушение.

Расстояние от водоемов до зданий III, IV и V степеней огнестойкости и до открытых складов сгораемых материалов должно быть не менее 30 м, до зданий I–II степеней огнестойкости – не менее 10 м; до резервуарных парков с хранением нефтепродуктов не менее 40 м.

При затруднении забора воды из ПВ, надлежит предусматривать приемные колодцы (сухие) объемом 3–5 м3, соединенных с ПВ трубой диаметром не менее 200 мм. Перед приемным колодцем на соединительном трубопроводе следует устанавливать колодец с задвижкой, штурвал которой должен быть выведен под крышку люка.

Из каждого водоема должен быть обеспечен забор воды не менее чем двумя пожарными насосами, желательно с разных сторон.

К пожарным водоемам и приемным колодцам устраиваются подъезды с площадками для разворота пожарных автомобилей, размером не менее 12×12 м.

Для надежного забора воды из естественных водоемов, имеющих крутые откосы берега, а также значительное сезонное колебание горизонтов воды устраиваются подъезды (пирсы), способные выдержать нагрузку пожарных автомобилей. Площадка подъезда (пирса) должна быть расположена не выше 5 м от уровня горизонта низких вод и выше горизонта высоких вод не менее, чем на 0,7 м и оборудовано отводными лотками для всасывающих рукавов.

Глубина воды с учетом промерзания в зимнее время должна быть не менее 1 м, в противном случае в месте забора устраивают котлован (приямок). Ширина настила площадки должна быть не менее

4,5–5 м с уклоном в сторону берега и иметь прочное боковое ограждение высотой 0,7–0,8 м. На расстоянии 1,5 м от продольного края площадки укладывается и укрепляется упорный брус сечением не менее 25×25 см.

Методика испытаний внутреннего противопожарного водопровода

Стандартной методики проверки внутренних противопожарных водопроводов на водоотдачу не существует. ФГУ ВНИИПО МЧС России

(Л. Мешман и др.) разработаны рекомендации такой проверки по одному измеряемому параметру – давлению у клапана пожарного крана или у пожарного ствола («Пожарное дело», 2005, № 5, с. 42–43).

Для измерения давления может использоваться размещаемая между пожарным краном и стволом вставка с манометром, оборудованная головками ГМВ. Давление, измеренное у пожарного ствола должно быть не менее давления у пожарного крана, приведенного в табл. 3 прил. 2. При измерении давления у пожарного крана давление у ствола вычисляется с учетом потерь по длине рукава. При измерении давления струю из пожарного ствола можно направить на улицу или, если это по каким-либо причинам недопустимо, в специальный бак вместимостью до 100 л.

Проверка внутренних противопожарных водопроводов на водоотдачу должна проводиться по каждому стояку на «диктующем» пожарном кране. При испытаниях одновременно должно быть включено такое количество пожарных стволов, которое регламентировано СНиП 2.04.01-85*. Все эти одновременно работающие стволы являются «диктующими». Испытания должны проводиться в тот период суток, когда наблюдается наибольший разбор воды.

Все остальные краны, которые не подвергаются испытаниям на водоотдачу, должны дважды в год проверяться на открытие и закрытие. Перед этим клапан пожарного крана необходимо освободить от пожарного рукава, а к соединительной гайке клапана присоединить заглушку с закрепленным на ней манометром. После этого запорное устройство пожарного клапана необходимо провернуть из одного крайнего положения в другое не менее 5 раз.

Испытание на водоотдачу водопроводных сетей

Плановое испытание водопроводной сети проводится один раз в год, в весенний период (участки определяются совместно с ГПС), а также после капитального ремонта и приема новых водопроводных сетей.

Испытание водопроводных сетей на водоотдачу отдельных участков водопроводной сети, в соответствии с «Правилами технической эксплуатации систем коммунального водоснабжения» п. 2.10.2. (б), утвержденными приказом Госстроя от 30.12.99 г. № 168, осуществляется подразделениями «Водоканал» совместно с ГПС с составлением акта.

Испытанию в первую очередь должны подвергаться участки водопроводной сети:

• с пониженным давлением;
• с малым диаметром труб (75; 100 мм), п.8. 46 СНиП 2.04.02-84;
• тупиковые линии;
• старые линии;
• линии с большой протяженностью;
• наиболее удаленные от насосных станций линии;
• линии с большим водопотреблением;
• участки у наиболее пожаровзрывоопасных производственных объектов;
• вновь проложенные участки;
• участки, где проводились ремонтные работы.

При проведении испытания водопроводных сетей, на территории которых находятся пожароопасные объекты и объекты с массовым пребыванием людей, необходимо учитывать расчетное количество воды для целей пожаротушения на данные объекты.

На основании выводов, отображенных в актах, «Водоканал» и подразделения ГПС, при недостатке воды разрабатывают мероприятия для обеспечения водой на тушение возможных пожаров.

Водопроводные сети испытывают в часы максимального водопотребления, например, в жилой застройке с 7 до 9 утра, на промышленных объектах при наличии хозяйственно-питьевого водопровода – в часы обеденного перерыва, при водопроводе производственно-пожар­ном – в зависимости от водопотребления на производственный процесс.

Методика проверки водопроводных сетей на водоотдачу состоит в том, чтобы: установить имеющийся в водопроводной сети напор и расход воды; определить, какой должен быть по нормам напор и расход воды; сравнить имеющийся напор, и сделать заключение об их соответствии.

Нормативный расход воды на наружное пожаротушение определяется на основании СНиП 2.04.02-84 п. 2.4–2.26, табл. № 5–8 или расчетного расхода воды согласно варианту оперативного плана пожаротушения.

Испытание на водоотдачу водопроводов низкого давления производить при помощи пожарных автоцистерн или оборудованной для этих целей автотехники ВКХ в следующей последовательности:

1) определяется расчетный пожарный расход воды согласно требованиям СНиП 2.04.02-84 г. для участка водопроводной сети или расчетный расход согласно варианту оперативного плана пожаротушения;

2) определяется количество АЦ для отбора от наружной сети необходимого расхода воды, например:

Qнор. = 90(л/сек), для испытания потребуется n = 90/40 = 3 насоса марки ПН-40У (округляем в большую сторону);

3) пожарные колонки устанавливаются на наиболее невыгодно расположенные гидранты и при помощи мягких рукавов соединяются с насосом (чтобы исключить откачку воды под вакуумом и тем самым предотвратить загрязнение водопровода грунтовыми водами). К напорным патрубкам насоса присоединяются рукава диаметром 66,77 мм (по одному на каждый патрубок), заканчивающиеся стволом со спрысками большого диаметра;

4) при испытании (измерении) с помощью пожарной колонки необходимо предварительно ее протарировать, т. е. определить расход воды в зависимости от показания манометра. Пожарная колонка оборудуется манометром и сливным патрубком. Данный способ применяется, как правило, на отдельных участках городской водопроводной сети.

5) определяется расход воды из стволов и подсчитывается суммарный расход воды согласно табл. 2:Таблица № 2

Диаметр насадка, мм	Напор у ствола, м	Расход воды, л/сек
13	40 50 70 90	3,7 4,2 4,9 5,5
19	40 50 70 90	7,8 9,0 10,5 11,8
22	40 50 70 90	10,6 12,0 14,1 16,0
25	40 50 70 90	13,9 15,4 18,2 20,0
28	40 50 70 90	17,2 19,3 22,8 25,9
32	40 50 70 90	22,5 25,1 29,6 33,8
38	40 50 70	31,7 35,4 41,9

Оптимальное расстояние

Важность выбора правильного расстояния

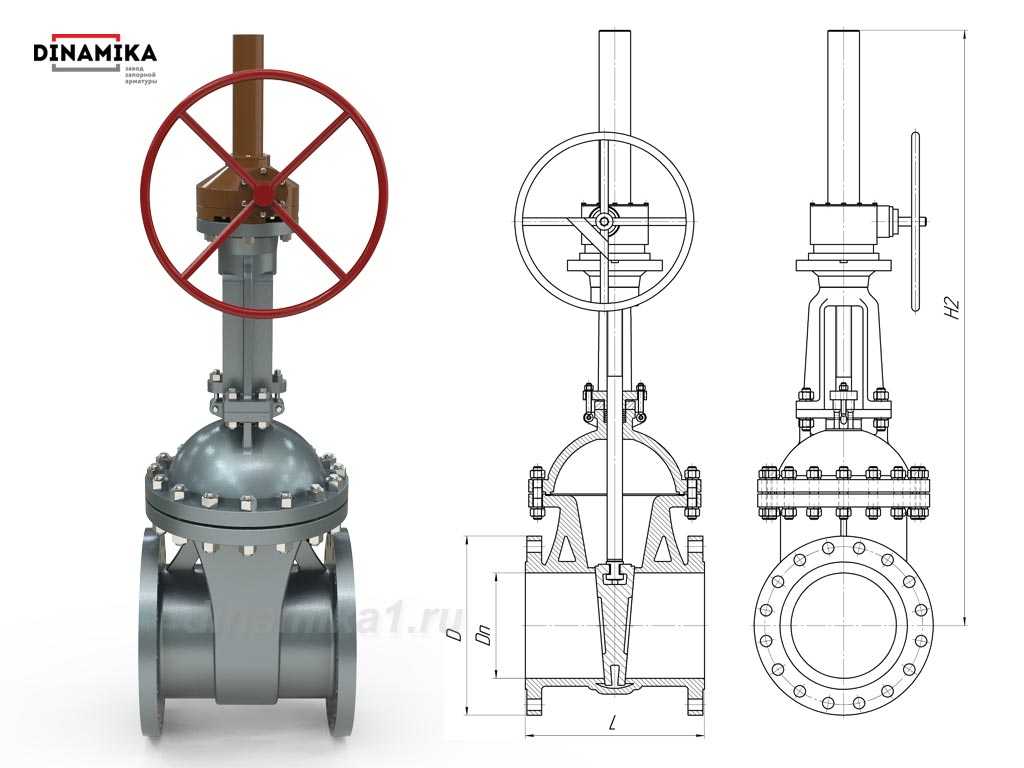

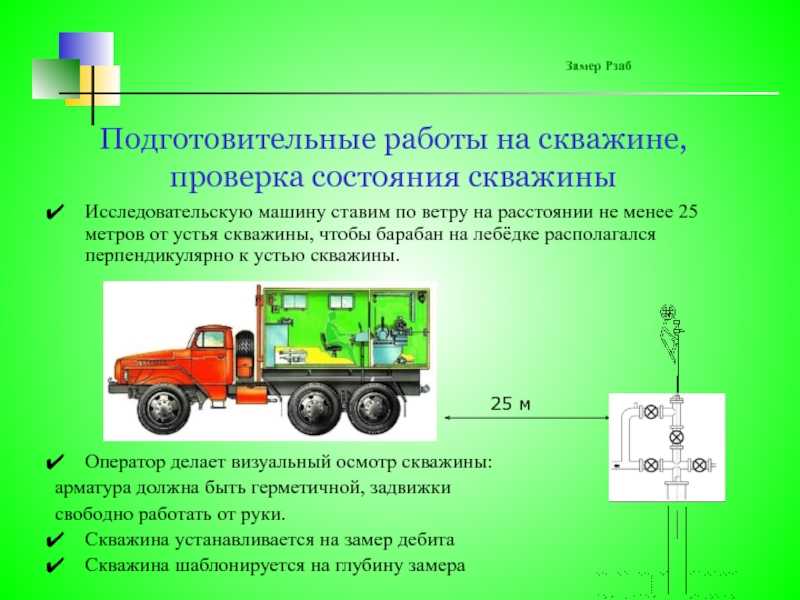

Штурвал ПК задвижки должен быть таким размещенным, чтобы оператор мог без особых усилий управлять вентилем. Выбор правильного расстояния между устьем скважины и штурвалом ПК задвижки позволяет обеспечить комфортное использование и удобное управление задвижкой.

Кроме того, оптимальное расстояние позволяет снизить риск повреждения задвижки при проведении монтажных или ремонтных работ на скважине. Слишком близкое расположение штурвала ПК задвижки к устью скважины может вызвать ненужные проблемы при проведении операций на поверхности.

Как выбрать оптимальное расстояние

Выбор оптимального расстояния зависит от конкретных условий эксплуатации и требований проекта. Однако, имеются некоторые общие рекомендации, которыми стоит руководствоваться при выборе оптимального расстояния между устьем скважины и штурвалом ПК задвижки:

1. Безопасность: Необходимо обеспечить достаточное расстояние, чтобы избежать повреждения задвижки при проведении различных операций на скважине. Это включает в себя монтаж и ремонт оборудования, а также бурение и закачку жидкостей.

2. Удобство управления: Расстояние между устьем скважины и штурвалом ПК задвижки должно быть таким, чтобы оператор мог легко и удобно управлять задвижкой. Это позволяет быстро реагировать на изменения условий и эффективно проводить регулировку задвижки при необходимости.

Обратите внимание, что оптимальное расстояние может отличаться в различных условиях эксплуатации. Поэтому рекомендуется проводить индивидуальный расчет для каждой конкретной ситуации

Важно помнить, что выбор оптимального расстояния от устья скважины до штурвала ПК задвижки требует компромисса между безопасностью и удобством управления, а также должен быть продиктован требованиями проекта и конкретными условиями эксплуатации. В итоге, правильный выбор оптимального расстояния позволит обеспечить эффективное и безопасное использование задвижки, а также упростит проведение работ на скважине

В итоге, правильный выбор оптимального расстояния позволит обеспечить эффективное и безопасное использование задвижки, а также упростит проведение работ на скважине.

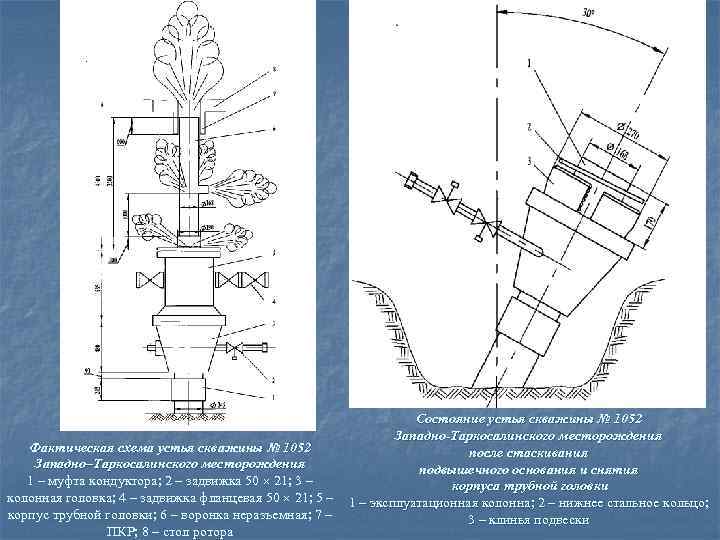

Технология эксплуатации скважин

Основной метод добычи газа и газового конденсата — фонтанный. А теперь более детально о том, что такое эксплуатация скважины.

1. Пуск и остановка

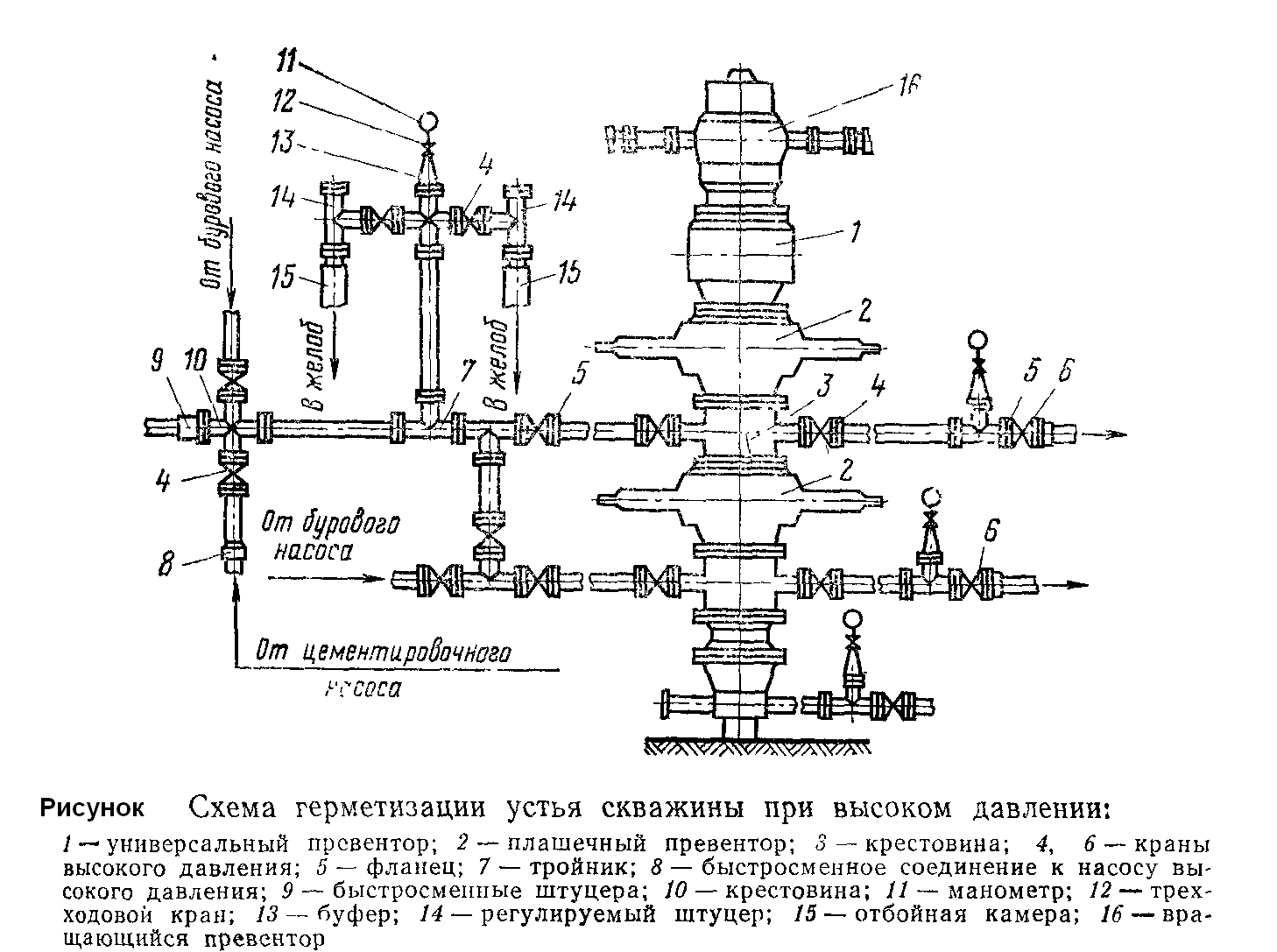

Пуск и остановка скважины проводятся вручную или автоматически при помощи открытия или закрытия задвижек на устье или УКПГ. До пуска скважины обязательно проверяют исправность оборудования и приборов технологической линии, в которую будет подаваться газ. Только убедившись в исправности, можно приступить к пуску скважины в работу.

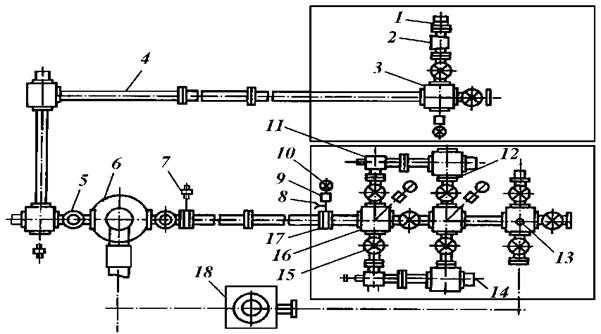

При включении любой газовой линии соблюдают следующее правило: задвижки открывают последовательно по ходу движения газа, начиная с ближайшей к источнику газа. На скважине первой открывают коренную задвижку, затем межструнную, далее на верхней рабочей струне. Одновременно наблюдают за показаниями манометров и термометров. Через некоторое время показания стабилизируются и можно считать, что скважина выведена на режим эксплуатации.

При остановке скважины задвижки закрывают в строго обратной последовательности: на рабочей струне, межструнную и коренную. Коренную задвижку не всегда закрывают, поскольку для ее замены надо «задавливать» скважину, поэтому работать коренной задвижкой стремятся как можно реже.

2. Установление заданного режима и контроль

Это делается после пуска скважины при помощи регулируемых или нерегулируемых штуцеров, установленных на устье. После установления заданного режима скважина должна нормально работать.

Обычно при эксплуатации скважины все задвижки (коренная, межструнная, рабочая и резервная на рабочей струне) должны быть полностью открыты. Это необходимо, чтобы предохранить их от разрушения струёй газа, в которой всегда имеются твердые и жидкие частицы.

4. Надежная работа контрольно-измерительных приборов и автоматики

Контроль за технологическим режимом (дебит, давления на устье и входе в УКПГ) осуществляется автоматически. Когда это необходимо, оператор, обслуживающий скважину, один или несколько раз за смену записывает показания расходомера и манометров в специальный журнал.

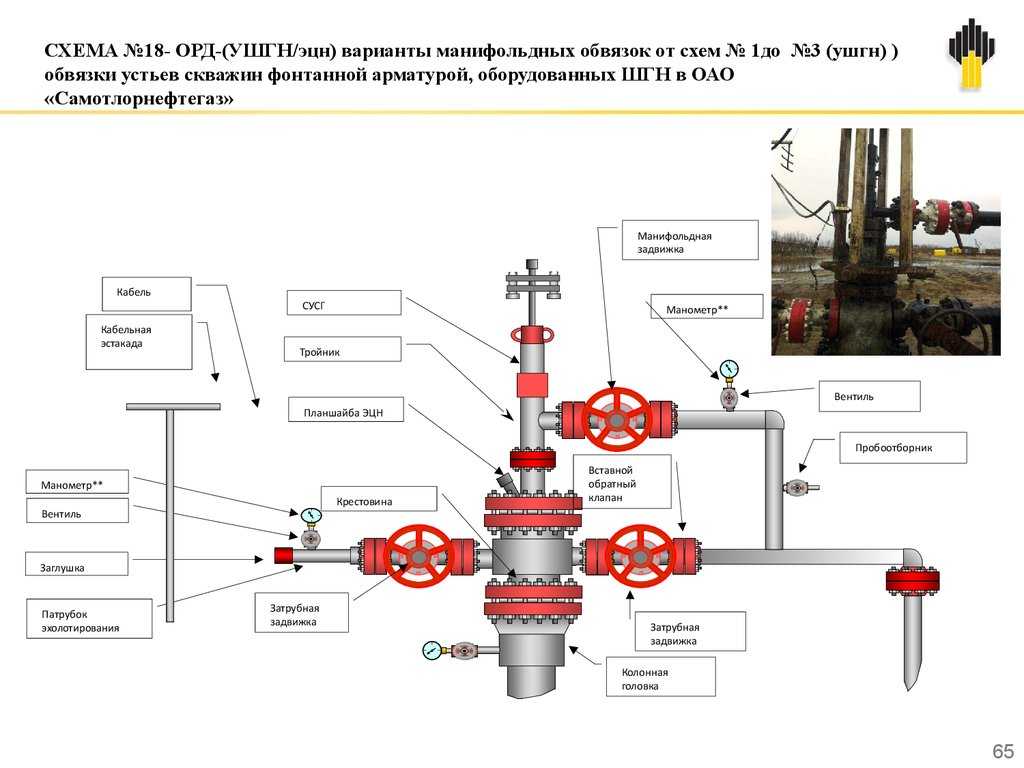

Всё это осуществляется с помощью наземного оборудования скважины – обвязки.

Контроль и организация проверок противопожарного водоснабжения

Для качественного изучения и контроля за состоянием противопожарного водоснабжения район выезда части (объекта) разбивается на участки. Водоснабжение этих участков закрепляется за караулами сроком не более 2-х лет.

В караулах приказом по части назначаются лица ответственные за противопожарное водоснабжение района выезда. Закрепление участков по проверке противопожарного водоснабжения за караулами оформляется приказом. Ответственные лица, ежегодно при подведении итогов по результатам боевой подготовки сдают зачеты на знание противопожарного водоснабжения.

Ответственность за состояние объектового противопожарного водоснабжения возлагается на инспекторский состав ГПН, закрепленный за данными объектами.

Результаты проверок № 1, 2 заносятся в журналы проверки противопожарного водоснабжения и список источников водоснабжения на ПСЧ.

Результаты проверки № 2 оформляются в сводном акте, составленном в трех экземплярах: представителю пожарной части, представителю ВКХ «Водоканала» и в СПТ ЦУС.

Сведения о состоянии противопожарного водоснабжения охраняемого района ежемесячно представляются в СПТ ЦУС.

По результатам весенней (осенней) проверки корректируются список источников водоснабжения на ПСЧ в планшетах водоснабжения и список безводных участков.

По результатам проверок противопожарного водоснабжения оформляются предписания на руководителей «Водоканала» (объектов), копии предписаний предоставляются в СПТ ЦУС. В случае невыполнения предписания в установленные сроки к вышеуказанным руководителям применяют административную практику.

По результатам весенней и осенней проверок противопожарного водоснабжения составляется письмо главе администрации района, в котором отражаются недостатки противопожарного водоснабжения и ставятся вопросы о скорейшем их устранении.

По итогам проверки № 2 разрабатывается график ремонта, замены ПГ с учетом важности места расположения ПГ требующих ремонта и технических возможностей «Водоканала», которые утверждаются в администрации района, сроки определяются только в летнее время и не более одного месяца. Учет работы и заявок на ремонт источников водоснабжения ведется в журнале на ПСЧ

Учет работы и заявок на ремонт источников водоснабжения ведется в журнале на ПСЧ.

Проверка объектового водоснабжения проводится аналогично проверке городского водоснабжения в присутствии представителя объекта и инспектора, за которым закреплен объект, либо инспектором лично.

Акты проверки участков водопровода на водоотдачу хранятся в наблюдательном деле противопожарного водоснабжения района выезда, копии направляются в СПТ.
