Опалубка для фундамента своими руками: пошаговые рекомендации

Основные виды

Если интересует, как сделать опалубку для фундамента своими руками, стоит рассмотреть основные ее типы:

— съемный;

— несъемный.

Таким образом, опалубка фундамента может быть съемной и несъемной. Чтобы сделать правильный выбор, целесообразно рассмотреть оба варианта.

Каркас съемного типа

Устройство опалубки съемного типа выглядит максимально просто. Это разборная система, которая включает две опоры. Съемная опалубка для фундамента отличает высокой прочностью и устойчивостью. Плюс строители утверждают, что экономически она оправдана.

Забегая вперед, пользователи спрашивают, как установить опалубку. Тут стоит отталкиваться от первоначальной ширины и глубины основания.

Несъемная конструкция

Если интересует, как делать опалубку, важно рассмотреть несъемный вариант. Это временный тип, который не для всех подходит

Такая опалубка под фундамент не отличается высокой прочностью, но имеет ряд достоинств:

— подходит при создании ленточного фундамента;

— годится для столбчатого типа.

Крепление опалубки включает две или три опоры. Для плитного фундамента лучше присмотреть другой вариант.

Монтажные работы

Прежде чем начать устанавливать опалубку, заботятся об очистке той территории, на которой будут устанавливаться блоки. То есть, после окончательного выравнивания поверхности, убирается накопившийся мусор, корни деревьев, также убирается влага. Затем пластиковые щиты очищают от грязи.

Чтобы правильно смонтировать конструкцию, необходимо действовать по принципу конструктора, — последовательно устанавливать каждую деталь в соответствии с рекомендациями инструкции. Далее оборудование закрепляется в основании.

После выполнения всех предыдущих этапов, начинается процесс заливания бетона в середину опалубки

При этом важно учитывать тот факт, что ни в коем случае нельзя лить раствор выше 1-го метра. В зависимости от толщины слоя давление на макет будет увеличиваться, и, соответственно, скорость высыхания будет уменьшаться

Всю работу от начала — установления конструкции и до конца — заливанию ее бетоном вполне может выполнить 1 строитель. После полного высыхания раствора пластиковую опалубку можно снимать. Время высыхания от 1-го до 7-ми дней. После того, как макет больше не нужен, его очищают от остатков бетона и снова складывают до следующего раза.

Виды опалубки для фундамента

Опалубки бывают двух основных видов: съемные и несъемные. Съемные предназначены для многократного применения. Несъемные — которые не снимаются после затвердения бетона и остаются в фундаменте, придавая ему дополнительные теплогидроизоляционные и укрепляющие свойства.

Требования к изготовлению:

• она изготавливается из качественных материалов;
• каркас ее должен быть прочным, надежным, хорошо зафиксированным, чтобы при заливке не изменялась заданная геометрическая форма;
• все элементы необходимо точно выставлять и подгонять друг к другу;
• материал пропитывается специальными средствами, исключающими сцепку с бетоном
• должна просто и быстро монтироваться и демонтироваться.

Съемная и несъемная опалубка

По принципу использования опалубка бывает съемной (разборной) и несъемной.  Как понятно из названия, съемная разбирается после того как бетон наберет прочность выше критической (порядка 50%). Потому она может быть использована несколько раз. В зависимости от материала один и тот же комплект может выдержать от 3 до 8 заливок, промышленные варианты могут использоваться несколько десятков, а некоторые — сотен раз.

Съемная опалубка демонтируется после того как бетон набрал 50% прочности

Несъемная опалубка становится нераздельной частью фундамента. Такие системы стали использовать относительно недавно. Делают их в основном из экструдированного пенополистирола. Выпускаются блоки разной конфигурации, которые соединяются между собой при помощи замков и металлических шпилек. Из блоков, как из конструктора, набирается необходимая форма.

Несъемная опалубка становится частью фундамента — она по совместительству еще и теплоизолятор

Несъемная опалубка из пенополистирола не только придает форму, но также одновременно является тепло-гидро изоляцией, также имеет звукоизолирующие свойства. Стоит она немало, но сразу решает много проблем, причем значительно сокращается время, затрачиваемое на устройство фундамента.

Есть еще один вид несъемной опалубки — пустотелые бетонные блоки. Они также есть разной конфигурации — стеновые, угловые, с радиусом и т.д.  Состоят из двух-трех стенок и нескольких перемычек, удерживающих стенки в определенном положении. Соединяются друг с другом при помощи замков, армируются прутами.

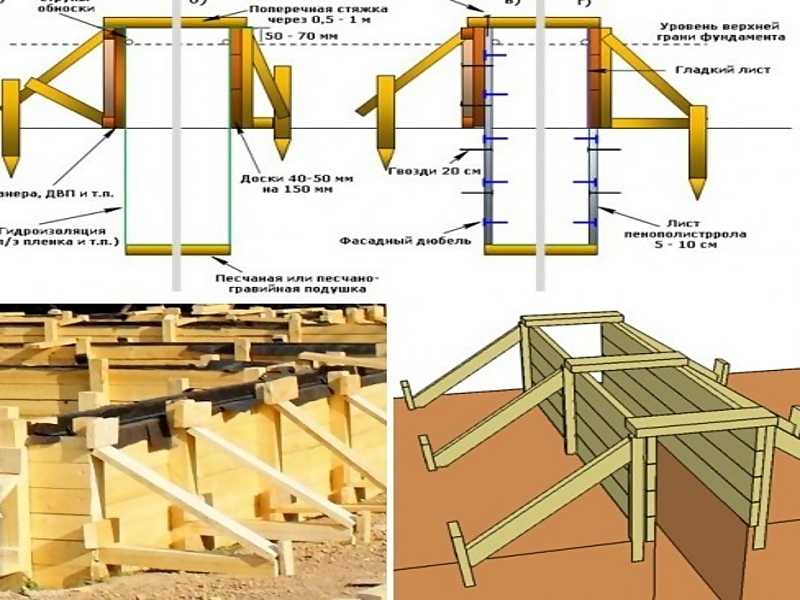

Конструкция из деревянных щитов и их соединение

Конструкции для ленточного фундамента удобно собирать из щитов, заготовленных заранее. Щиты сколачиваются из обрезных досок и перпендикулярных брусков при помощи гвоздей или соединяются саморезами. При сборке щитов в единую систему, на месте стыка, внахлест устанавливается отрезок тесины, который крепится саморезами к обоим щитам. Такое крепление позволяет перекрыть течь бетона в месте соединения и придать конструкции дополнительную жесткость. Между щитами ставят распорки, которые изготавливаются из деревянных брусков.

Высота щита для ленточного фундамента может быть немного выше планируемой высоты заливки бетона. В таком случае непосредственно перед заливкой размечают уровень, до которого необходимо наполнить опалубку, чтобы получить желаемую высоту бетона. Второй вариант – высота щита равна планируемой высоте фундамента. В такой ситуации верхний край щитов должен выставляться по уровню.

При заливке монолитных стен высота щитов значения не имеет, так как она выполняется поэтапно, и щиты постепенно переставляются. Длина щитов, которые устанавливаются с наружной части фундамента, не принципиальна

Важно, чтобы длина внутренней опалубки равнялась длине планируемого фундамента изнутри. В противном случае щиты нельзя будет установить, либо по углам они зальются внутрь фундамента, что сделает невозможным их демонтаж без повреждения и разрушения основания в углах

Сооружение крыши для бани из поддонов

Возводим ее в таком порядке:

• С одной стороны устанавливаем горизонтально соединенные поддоны, которые использовались для монтажа стен.
• Сбиваем по размеру будущей крыши поддоны в одну конструкцию.
• Вырезаем треугольные детали из своеобразных сэндвичей для горизонтальной установки между перегородками.
• Фиксируем собранную систему на крыше с помощью уголков и гвоздей.
• Стелим два слоя паро-, гидроизоляции в шахматном порядке внахлест на 20-30 см.
• Проклеиваем стыки уплотнительной лентой или армированным скотчем.
• Набиваем рейки, демонтированные из поддона, толщиной 3-4 см с шагом 10-15 см для установки кровельного материала. Оптимальный вариант — ондулин. Его вес составляет всего 3 кг/м2.

Учтите, что между обрешеткой и кровлей должен оставаться вентиляционный зазор.

Минимизация расходов

https://youtube.com/watch?v=Qa3DihhaBC8

Поскольку форма для фундамента ленточного типа, состоит из большого количества щитов, на их изготовление уходит очень много досок. Расход материала еще больше увеличивается при большой глубине залегания основания. Но правильно подойдя к строительству фундамента, есть возможность сократить траты. Основание заливают не сразу, а в несколько приемов. Тогда нужна не вся опалубка, а только часть деревянных щитов. Правильно залитый фундамент по такому методу не становится менее прочным.

Послойная заливка

Такой способ удобен, если нужно сделать высокий фундамент. Общую высоту основания делят на 2 или 3 части и изготавливают щиты опалубки по этим размерам. Заливку проводят в таком порядке:

1. Монтируют форму и вяжут арматуру для всего объема работы.
2. По высоте опалубки заполняют ее бетонным раствором.
3. Оставляют бетон на 8 часов. Затем удаляют поверхностный слой со всей площади основания. На верхней части ленты остаются неровности, улучшающие скрепление со вторым слоем бетона.
4. Спустя 72 часа форму демонтируют, поверхности очищают и закрепляют на следующем ярусе.
5. Заливают второй слой бетонного раствора.

Чтобы верхний ярус был установлен ровно, при заливке первого шпильки верхнего яруса размещают по уровню. Тогда вторым слоем опалубочные щиты упираются в них и немного заходят на первый слой бетона, охватывая его с обеих сторон.

Вертикальное деление

Фундамент делят на 2 или 3 части вертикально. Разрывы делают не в углах, а на ровных участках. Монтируют опалубку на том участке, где запланирована заливка. В местах, где она заканчивается, устанавливают торцевые заглушки. Внутри укладывают арматуру так, чтобы горизонтальные прутья выходили на участках стыка за пределы опалубки на 60 см или больше. Тогда при заливке следующей части арматуру привязывают к этим выпускам.

В установленную форму заливают бетонный раствор. Через 8 часов торцевую заглушку снимают и оббивают бетонный слой до щебня. Образовавшиеся выступы улучшают сцепление при заливке следующей части.

Крепеж, применяемый при сборке

Крепеж для опалубки выбирается в зависимости от материала, из которого она собирается. Для деревянных конструкций практически не применяется специализированных крепежей, используются обычные саморезы по дереву.

Для удобства монтажа саморезов, необходимо выбирать варианты с шестигранными шляпками, так как они не срываются даже за несколько циклов закручивания. Саморезы под крестовую насадку использовать не рекомендуется.

Для конструкций из металла применяются специальные шпильки с резьбой и гайками или пружинные замки.

Металлические стягивающие шпильки

Крепеж при помощи шпилек и болтов удобно использовать, если опалубка изготавливается из листов фанеры или ОСБ, либо применяется конструкция из металла. Для удобства сборки опалубки при помощи шпилек применяют отрезки металлопластиковой трубы, длина которых равна ширине планируемого фундамента.

Сборка конструкции происходит следующим образом:

Листы опалубки из ОСБ устанавливаются по месту.
В них подготавливаются отверстия

Важно, чтобы отверстия для установки шпилек располагались напротив друг друга, в противном случае возможен перекос.
Для надежного крепления шпильки устанавливаются с шагом 50 см.
Чтобы опалубка не съезжалась и фундамент имел одинаковую ширину по всему периметру, удобно использовать дистанционные вставки, которые изготавливаются из металлопластиковой трубы. С этой целью нарезаются отрезки трубы необходимого размера.
Отрезки труб вставляются внутрь конструкции, и через них и подготовленные заранее отверстия пропускается шпилька, на которой с двух сторон затягиваются гайки.

Совместно с гайками обязательно используются усиленные шайбы, которые увеличивают площадь нагрузки на фанеру и защищают её от разрыва.

В видео ниже подробно рассказано об использовании металлических шпилек при креплении опалубки из ОСБ:

Пружинные замки

Строительство фундамента с применением металлических опалубок требует использования специального крепления. Идеально подходят крепления из арматуры и пружинных замков. Они легко и быстро устанавливаются и так же снимаются.

Пружинный замок собирается на базе металлической пластины толщиной не менее 4 мм, в которой имеется отверстие под установку арматуры. Такой запорный механизм имеет зубчатый замок, совмещенный с рычагом, при помощи которых арматура надежно фиксируется на требуемом расстоянии.

Совместно с пружинным замком лучше использовать арматуру диаметром 8 мм, но допускается применять и обычный металлический прут аналогичного диаметра.

Заливка бетона

Лучшим вариантом заливки бетона является монолитная заливка, то есть за один раз. После завершения монтажа опалубки определяем необходимое количество бетона. Для непрерывной заливки фундамента на стройку готовый бетон привозят в машине-миксере. Использую технику, удается выполнить заливку бетона быстро и за один раз.

Но если не получается использовать миксер, то процесс заливки может затянуться. В таком случае можно выполнить заливку фундамента частями. Существует два варианта заливки частями:

• послойная заливка;
• заливка с вертикальным делением.

Для того чтобы основание было прочным и не растрескалось, необходимо соблюдать ряд правил:

1. Заливку фундамента необходимо выполнять с арматурой. Вязка арматуры должна выполняться вертикально и горизонтально, с использованием мягкой проволоки или пластиковых жгутов. Обязательно вязаная, ни в коем случае не сваренной.
2. Заливать бетон нужно последовательно, учитывая температуру окружающей среды. Чем теплее воздух, тем меньше должны быть промежутки между заливками.
3. Если предыдущий слой уже схватился, то его нужно оставить на несколько дней. Перед заливкой следующего слоя необходимо удалить верхний слой. Применяется механический или химический способ.

Послойная заливка

Судя из названия такой способ заливки, подразумевает заливку бетона слоями. Строители применяют два способа послойной заливки:

1. «Холодный» шов.
2. «Горячий» шов.

Первый вариант применяется, когда предыдущий слой бетона успел схватиться. Это может произойти от 12 часов до суток, в зависимости от температуры окружающей среды. Такой вариант часто возможен во время строительства частных домов при не достатке денежных средств или, по какой либо другой причине.

Заливка следующего слоя выполняется после затвердевания предыдущего. Перед заливкой необходимо удалить корку предыдущего слоя. В таком случае соединение слоев будет более надежным и прочным.

Если прошло менее 12 часов, и бетон не успел затвердеть, то используется заливка «горячим» швом. При использовании такого способа нужно обязательно накрывать бетон полиэтиленовой пленкой или рубероидом. Для того чтобы бетон не терял влагу. А перед заливкой снимать «молочко с поверхности».

Заливка с вертикальным делением

Заливка с вертикальным делением предполагает также заливку частями. Только при таком способе заливка выполняется полностью на всю высоту фундамента на определенном участке. Для того чтобы бетон не перетекал, устанавливаются вертикальные перегородки, и по мере заливки остальных участков их снимают.

Такой способ заливки ленточного фундамента, используется реже.

Для чего нужна опалубка

Если мне, как строителю со стажем, вопрос кажется риторическим, но регулярные просьбы о консультациях говорят о сложности данной темы для людей, далеких от стройки, но в силу обстоятельств решивших самостоятельно выполнить необходимые работы.

И так, в строительстве опалубка – это устройство (конструкция) для ограничения объема и придания нужной формы изделиям и сооружениям из быстротвердеющих материалов, например, бетона, известковых, глиняных и прочих растворов. Говоря простым языком – чтобы смесь не растекалась по поверхности, ее ограничивают по периметру, монтируя щиты нужной формы и размера.

Из чего лучше делать опалубку?

В продаже есть готовые решения, но они недешевые и в основном применяются в промышленном строительстве или при серьезных объемах. Частнику с его относительно небольшими задачами и бюджетом для этих целей можно использовать любой водостойкий материал достаточной прочности, исходя из предполагаемого объема заливки. Например:

• Водостойкая фанера.
• Листовое железо.
• Листы ПВХ и даже ДВП.
• Щиты из досок.

Как я уже сказал, требования к прочности зависят от объема и высоты заливаемого бетона – чем они больше, тем крепче должен быть материал, и наоборот. Вот, например, на заливку садовой дорожки “под камни” в качестве опалубки достаточно даже фольгированного вспененного полиэтилена.

В домашнем строительстве наиболее популярен последний из списка выше вариант, и его я рассмотрю подробнее.

Устройство опалубки других видов

Вместе с ленточным фундаментом применяются и другие типы фундамента. В местах с высоким уровнем грунтовых вод обустраивают столбчатый фундамент. Монолитная плита используется для нестабильных грунтов.

Коротко рассмотрим, как сделать опалубки для этих типов фундамента.

Столбчатый фундамент

Столбчатый фундамент используется в том случае, если необходимо поднять строение над землей. Это нужно сделать, если грунт насыщен влагой.

В качестве опалубки для такого фундамента можно использовать доски, асбестовые или полиэтиленовые трубы нужного диаметра.

Столбчатый фундамент

В случае использования труб, демонтаж не выполняется, они защищают бетон от внешнего воздействия.

Опалубка под столбчатый фундамент устанавливается в углах здания, а также в промежутках между ними. Расстояние между столбами не должно превышать 2 метра.

Столбчатый фундамент. Для заливки столбов используется труба большого диаметра

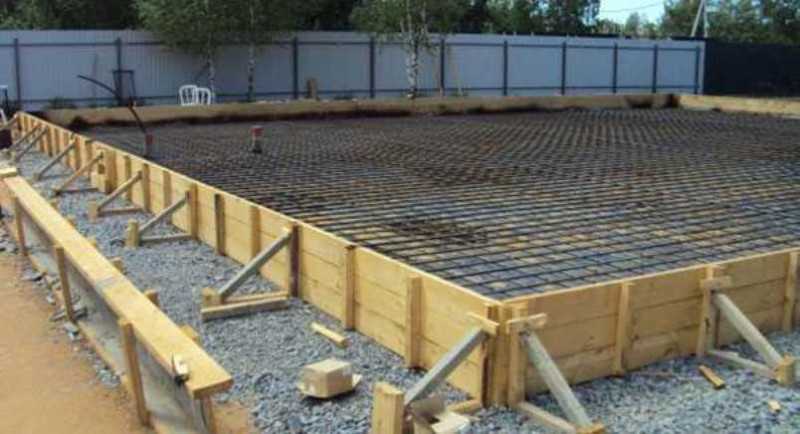

Опалубка для фундамента плиты

При устройстве опалубки фундамента-плиты не возникает особых сложностей при ее монтаже. Стоит только четко разметить крайние габариты конструкции и выполнить тщательное крепление щитов опалубки по вышеописанному варианту, только без фиксации шпильками.

Опалубка для фундамента плиты

Подробнее о строительстве монолитной плиты можно узнать из материала: «Фундамент плита: устройство и все этапы строительства своими руками»

Как сделать опалубку для ленточного фундамента пошаговая инструкция

Главный вопрос — как сделать опалубку для ленточного фундамента. Есть простой и действенный план работы:

— щиты;

— соединения;

— установка опалубки;

— укрепления.

Сборка опалубки для фундамента начинается со щитов. По расчетам заготавливает материал, далее происходит соединение. Параллельно происходит подгонка материала для опалубки.

Строители помнят про габариты траншеи, поэтому возводят укрепление. Опалубка из досок должна быть выровнена по уровню, требуется проверка прочности.

Соединения и щиты

Опалубка для монолитного каркаса не может быть построена без щитов. За счет них раствор принимает нужную форму. Учитывается глубина фундамента и другие параметры. Пользователи спрашивают, как правильно выставить опалубку. Тут стоит учитывать интервал между кольями. По ГОСТу он составляет 0.2 метра.

Установка опалубки самостоятельно

Если рассматривает опалубка деревянная, она может быть сделана своими руками.

Инструкция:

— разметка;

— отметки на грунте;

— щиты;

— использование щитовых элементов;

— подпорки.

Каркас для фундамента начинается с разметки. Работы проводятся при помощи уровня и линейки. Далее делаются отметки на грунте

Важно просчитать, какой длины использовать щиты. Интервал между ними должен составлять не более 0.2 метров

Укрепление конструкции

Опалубка для бетона нуждается в укрепление. Для этого подходят деревянные и железные перемычки. Укрепление снаружи и внутри могут отличаться. Чтобы разобраться, как сделать опалубку, стоит рассмотреть основные варианты укреплений:

— бруски;

— металлические распорки. Для небольших конструкций предпочтительными остаются бруски.

Пошаговая инструкция по изготовлению своими руками

Процесс начинается с составления схемы размещения опалубки и расчета стройматериала, после чего проводится:

1. Подготовка материалов для каркаса и палубы. На этом этапе фанера и деревянные брусья с сечением 50×50 мм распиливаются на куски нужного размера. При этом учитывается, что нижние отрезки забиваются в грунт, их нужно сделать длиннее высоты опалубки на 30-40 см и слегка заточить. Влагостойкая фанера в дополнительной обработке не нуждается, но ее торцы и поверхности других марок покрывают олифой, последнее особенно актуально при планировании повторного использования. При сборке конструкции с расширением снизу (возведении ленточного основания поверх залитой бетонной подушки) выбирается другое исполнение – опорные брусья обрезают по высоте щита.

2. Сборка. Брусья раскладываются на ровном участке и выравниваются по верхней линии, с внешней стороны прибивается фанера

На этом этапе важно исключить образование выступов, это актуально даже для несъемной опалубки

3. Подготовка строительного участка: разметка фундамента, земляные работы, засыпка и трамбовка дренажной подушки. Для придания устойчивости и удобства установки траншея под ленточное основание выполняется на 20 см больше его расчетной ширины. Чаще всего земля засыпается вглубь периметра, исключение делается для гаражей со смотровыми ямами и домов с подвалами.

4. Соединение параллельных щитов между собой (необходимо при превышении глубины заложения свыше 1 м). Главное преимущество заводской несъемной опалубки – наличие оцинкованного профиля, выполняющего роль распорок, при сборке своими силами на этот этап уходит много времени. Оптимальным вариантом является соединение металлическими шпильками с толщиной от 12 мм. Если систему планируют снимать, то эти крепежи размещаются в пластиковых трубах с чуть большим диаметром, с нарезанной внутри резьбой (последнюю рекомендуют сделать для удобства вынимания).

5. Организация отверстий для прокладки в фундаменте коммуникаций и вентиляции.

6. Окончательное закрепление, установка наружных раскосов, фиксация углов саморезами, скобами или дополнительными досками, проверка уровня и размеров.

Строительство опалубки для ленточного фундамента

Во время устройства формы для основания ленточного типа выполняют очень большой объем работы. Ее форма повторяет контуры здания и каждой несущей стены. При этом материал устанавливают с обеих сторон ленты. Если дом большой и имеет много внутренних перегородок, траты на материал для опалубочной конструкции увеличиваются. Особенно сильно они возрастают, если основание здания заложено глубоко.

Сборка и соединение щитовых конструкций

Деревянные щиты для фундаментной формы делают особенно прочными, чтобы они удерживали вес бетонного раствора, пока он не отвердеет. Размеры опалубочных элементов определяют, ориентируясь на геометрию основания. Они должны немного возвышаться над фундаментом. Длину делают произвольной, но обычно она не превышает 3 м. Очень длинные элементы только усложняют работу. Детали опалубки устанавливают ровно по размеченному периметру здания, учитывая толщину щитов.

Деревянные доски для щитов формы разрезают на части равной величины. Их соединяют в единое полотно, закрепляя на бруске гвоздями либо саморезами. Фиксацию выполняют со стороны доски. Гвозди забивают насквозь, а с обратной стороны сгибают. Саморезы сами по себе обеспечивают плотное соединение. Доски соединяют несколькими брусками, делая отступы от края 20 см. Между ними соблюдают интервал 80 см. Для удобства крайние бруски и один центральный делают острыми и более длинными на 30 см. При монтаже опалубочной конструкции их вбивают в грунт.

Важно!При монтаже особенно хорошо скрепляют между собой угловые элементы, поскольку они испытывают очень большую нагрузку. Для усиления их соединяют между собой металлическим уголком.

Самостоятельная установка

Щиты с удлиненными брусками устанавливают по разметке из предварительно натянутого шнура. При этом положение деталей контролируют одновременно в горизонтальной и вертикальной плоскостях. Щиты фиксируют брусками, вбитыми по разметке. Детали опалубки размещают вплотную к ним. Они поддерживают элементы в нужном положении.

Перед монтажом опалубки дно выравнивается и засыпается песком. Тогда детали выставить по горизонтали несложно. Чтобы облегчить выравнивание, элементы не слишком сильно вбивают в грунт. Для этого один угол опускают до песчаной подушки. Следят, чтобы не образовалось щелей, из которых может потечь бетон. Затем молотком забивают противоположный конец, постоянно контролируя его положение строительным уровнем. Когда он встанет точно по горизонтали, переходят к следующей детали опалубки. Остальные щиты выставляют, ориентируясь на первый. Их размещают в одной плоскости, на одинаковой высоте.

Щиты, сколоченные без длинных упоров, устанавливают по бруску, уложенному на дне вырытого котлована с учетом разметки. Он выполняет роль упора. Детали формы плотно совмещают с ним. Затем их фиксируют шпильками и раскосами.

Укрепление

С наружной и внутренней стороны опалубку закрепляют раскосами и шпильками, чтобы вся конструкция не развалилась под весом бетонного раствора. Подпорки устанавливают с интервалом 1 м или чаще. Для деталей, высота которых превосходит 2 м, одного ряда раскосов мало. Для них дополнительно устанавливают второй ярус раскосов.

Для стабилизации интервала между параллельными деталями применяют шпильки. Их нарезают из арматуры сечением от 8 до 12 мм и закрепляют шайбами и гайками из металла. Шпильки размещают в 2 ряда, отступив снизу и сверху на 20 см. По длине они должны быть больше толщины бетонного слоя на 20 см. Крепление шпилек на гайки делают с одной или с обеих сторон. Внутренний интервал между деталями опалубки фиксируют отрезками трубы ПВХ.

Порядок сборки:

• высверливают дыры при помощи длинного сверла в двух щитах опалубочной конструкции;
• ставят между отверстиями трубку ПВХ;
• продевают шпильку;
• надевают металлические шайбы, чтобы шпилька не разрушила древесину;
• закрепляют конструкцию гайками.

Совет!Все работы по монтажу опалубочной формы удобнее проводить втроем. Один человек находится внутри и размещает трубки. Остальные вставляют шпильки и фиксируют их гайками с обеих сторон. Демонтаж формы начинают с выкручивания гаек и удаления шпилек. После убирают раскосы и снимают дощатые щиты. Их можно использовать еще раз.

Расчет опалубки для фундамента

Под расчетом в данном случае понимают вычисление необходимой толщины щитов или досок конструкции с учетом расстояния между опорами, удельной массы заливаемой смеси и способности к сопротивлению материала формы. Традиционная, самая простая конструкция опалубки представляет собой установленные на дне предварительно выкопанной траншеи щиты, удерживаемые в вертикальном положении специальными опорами.

Выбор между кольями или раскосами зависит от объема заливаемой смеси и типа грунта: для небольших фундаментных лент (250…400 мм) и плотного, не склонного к осыпанию или сползанию грунта, достаточно кольев. При наличии сомнений лучше отдать предпочтение раскосами, поскольку они способны удержать щиты на месте даже при увеличенной нагрузке.

Формула расчета толщины щитов (минимальной)

Здесь

• G — нагрузка жидкой смеси на опалубку, она принимается максимальной и определяется как произведение удельного веса бетона на толщину заливаемого слоя G = q x H. Удельный вес составляет q = 2500 кг/м.куб., H – высота фундаментной ленты в метрах;
• n – бетонной смеси. Если виброуплотнение не применяется, коэффициент равен единице;
• l – расстояние между опорами щитов, в метрах;
• T – сопротивление материала щитов нагрузке, для древесины принимается равным 8 х 105 кг/м.кв.

С учетом сложности самостоятельного определения марки бетона, соответственно, его плотности, а также отсутствия точных данных о сопротивлении материала щитов для опалубки, вычисления проводятся приблизительно, для усредненных значений. Обычно толщина доски принимается равной 25 мм.

Вторая часть расчета – определение необходимого количества досок заданной толщины, числа крепежных элементов. Для этих вычислений необходимо знать длину ленты фундамента, высоту заливки. Длина ленты умножается на два, поскольку щиты располагаются с обеих сторон. При устройстве ленточного фундамента со ступенью расчет проводится дважды – для первого и второго этапов заливки. Количество пиломатериалов определяется на основании данных о том, какая доска для опалубки фундамента будет использоваться (размеры).

Составление плана, подобного представленному на иллюстрации, поможет сориентироваться в более точном вычислении необходимой длины формы, числе соединительных и опорных деталей.

Типы оснований

Монолитный железобетонный фундамент бывает таких типов:

Классический – в нем плита обустраивается на подушке из смеси песка и гравия, наличие утепления желательно, но не обязательно. Толщина бетонного покрытия составляет 20-50 см с учётом массы постройки и типа грунта. Размеры подушки определяются с учётом общей глубины залегания плодородного слоя почв (его снимают). Полученный после снятия верхнего слоя котлован засыпают на две трети гравием с песком.

Так выглядит классический тип монолитки Источник ownhouse.pro

• УШП – шведская фундаментная плита с утеплением, она идёт с тёплым полом встроенного типа. Опалубка не съёмная – в её состав входят блоки пенополистирола L-образной конструкции. Такая структура снижает затраты на обогрев помещений, поскольку тепловые утечки будут минимальными. Поверх нужно уложить трубы тёплого пола, на них или под ними можно обустроить арматуру, залить все бетоном до 10 см. Коммуникации проектируют на этапе подготовки к основания, не раньше. Когда фундамент будет готов, можно обустраивать отопление и подводить инженерные коммуникации. Такой подходят ускоряет строительство, но повышает его стоимость.
• Русский – плитные конструкции с рёбрами жёсткости. Чтобы усилить конструкции оснований для возведения тяжёлых домов, были созданы ребра разных жёсткостей и массивных габаритов. Обустройство таких конструкций выполняют под несущими стеновыми перекрытиями. Степень сложности проводимых работ повышается – отдельно нужно делать ребра жёсткости и отдельно плиты. При этом несущая способность фундамента выйдет максимальной, можно будет сделать плиту тоньше до 15 см.

Выбор устройства монолитной плиты следует делать с учётом особенностей проекта, доступного бюджета, технических возможностей, желаемых результатов.

Монолитные фундаменты делятся на классические, русские, УШП Источник misterbuilder.ru

Подготовка к ведению работ

Для начала необходимо заготовить такие пиломатериалы:

• доски шириной 10—15 см и толщиной 25—30 мм для сборки ограждающих щитов;
• брус сечением 10 х 5 см пойдет на распорки;
• бруски либо доски толщиной 4—5 см понадобятся для укосов и кольев;
• проволока вязальная;
• гвозди, саморезы (подойдут недорогие черные);
• пленка полиэтиленовая плотная.

Неразборное ограждение из пенопласта

Количество стройматериалов считается по периметру будущего здания, ширине фундаментной ленты и высоте основания до верха цоколя. При расчете необходимо учесть следующие требования:

• высота щитовой опалубки принимается на 5 см больше проектного уровня цоколя;
• распорки и укосы устанавливаются с интервалом 0,7—1 м по всей длине ленты, причем с обеих сторон;
• число кольев равно количеству боковых подпорок;
• щиты по углам скрепляются между собой горизонтальными перемычками;
• при высоте основания более 1 м укосы должны подпирать опалубочные щиты в 2—3 уровнях, как сделано на фото;
• пленкой устилается вся внутренняя часть ограждений – от верхнего края щитов до дна траншеи.

Перед тем как сделать деревянную опалубку фундаментной ленты, закончите ряд подготовительных работ:

1. Выройте траншею проектной глубины и ширины. Первая обычно принимается по границе промерзания (на стабильных грунтах), вторая делается на 10 см шире толщины будущей стенки.
2. Утрамбуйте дно траншеи и подровняйте стенки по вертикали.
3. Устройте подбетонку либо гравийно-песчаную подушку высотой 100—150 мм.

Траншея в плотном грунте роется по ширине фундаментной ленты, а опалубка выставляется выше уровня земли

В процессе копки обратите внимание на уклон участка и сразу выведите дно котлована в горизонталь. В рыхлых и песчаных грунтах траншея расширяется до нужного размера, чтобы стенки не осыпались и не мешали монтажу ограждений на полную глубину

Подготовка места под опалубку

Перед изготовлением опалубки необходимо подготовить для нее место:

• очистить территорию;
• удалить верхний слой грунта;
• провести разметку;
• произвести выемку грунта из котлована или траншеи на соответствующую глубину, указанную в чертежах.

Строительство опалубки начинается с подготовки участка, на котором запланировано строительство. Территорию необходимо расчистить и выровнять. После того как будет проведена расчистка, следует приступить к разметке участка. Чтобы все правильно сделать, обозначьте нужный участок, воспользовавшись для этого деревянными колышками и веревкой. Затем нужно вырыть траншею под будущий фундамент. Ширина ее должна быть немного больше размера будущей конструкции. Дно траншеи засыпают песком и щебнем, разравнивая и утрамбовывая их. После окончания всех подготовительных работ приступают к обустройству опалубки.
