Правила составления акта
Данный документ не имеет унифицированной, единой для всех формы, так что составлять его можно по разработанному и утвержденному внутри предприятия шаблону или в свободном виде. Главные условия: акт должен содержать:
- информацию о подрядчике, проводящем работы;
- сведения обо всех членах проверяющей-принимающей комиссии;
- наименовании работ;
- выводы комиссии об их качестве и соответствии строительным нормам и правилам.
По стандарту в состав комиссии входят представители генеральной подрядной, субподрядной компаний, авторского надзора проектной организации, а также технического надзора заказчика.
Акт составляется на листе формата А4 в нескольких экземплярах – по одному для каждой из заинтересованных сторон, и каждая копия в обязательном порядке должна быть заверена всеми членами приемной комиссии. Удостоверять документ печатями необязательно, поскольку юридические лица с 2016 года имеют право не пользоваться печатями и штампами. Но следует иметь ввиду, что в случае возникновения разногласий и обращения в судебную инстанцию, судья может потребовать наличия оттиска на документе.
При необходимости к акту можно приложить и другие документы, а также фотографии, свидетельствующие о том, что этап производства скрытых работ выполнен качественно или некачественно (в зависимости от ситуации).

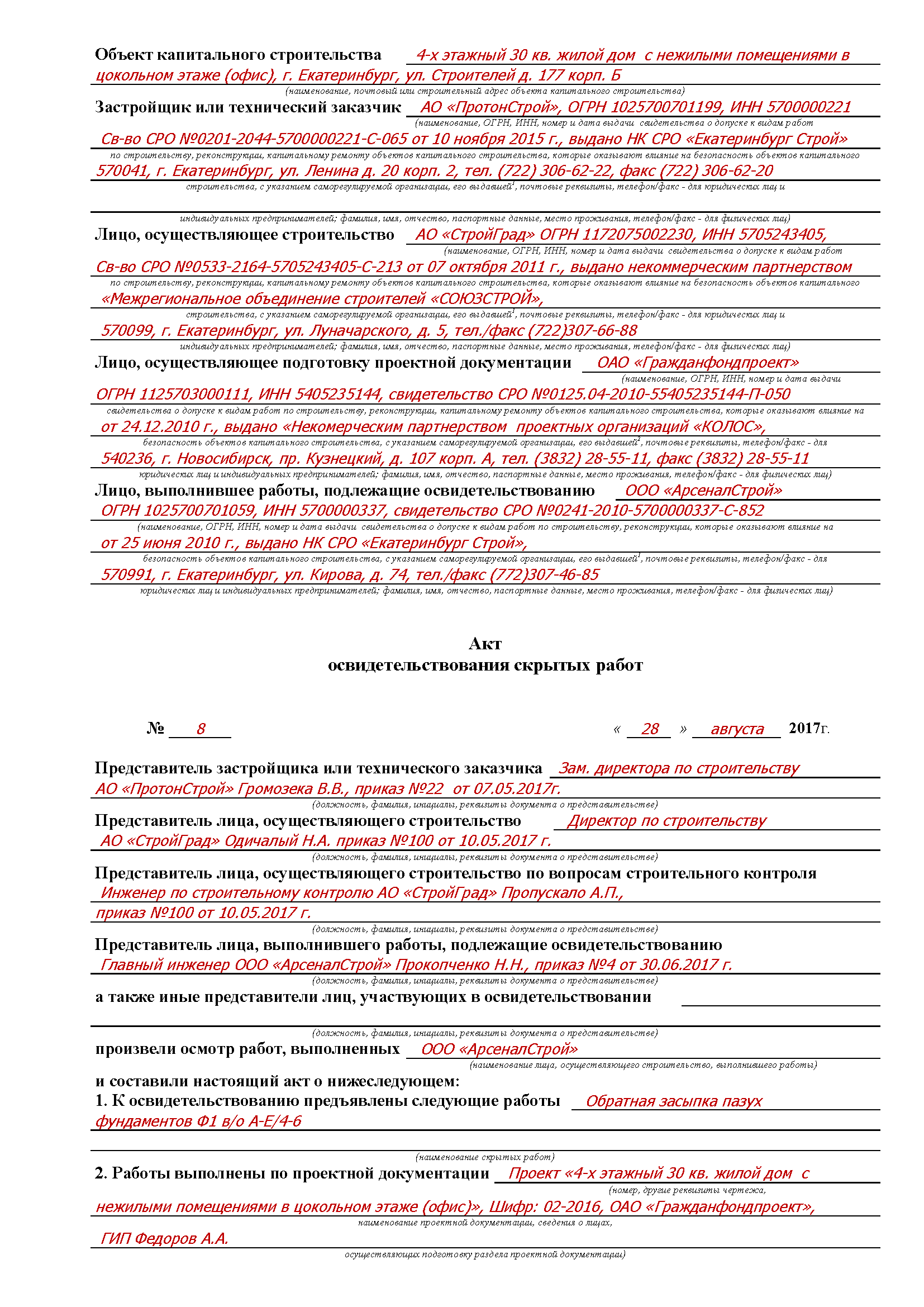

Образец документа:
Приложение к Руководящему документу Минсвязи РФ от 19.06.2000 N РД 45.156-2000
Форма ВОЛС-РД-8/2
(индекс)
ВОЛП ______________
Участок НРП1 - ТРП1
Участок трассы находится между: _______________________________________
Строительно-монтажная организация _____________________________________
Акт
на скрытые работы по строительству кабельной канализации
Мы, нижеподписавшиеся, представитель технического надзора заказчика
_________________________________________________________________________
и представители _________________________________________________________
(наименование строительно-монтажной организации)
произвели освидетельствование работ по прокладке (докладке) трубопроводов
кабельной канализации согласно рабочим чертежам
NN = __________ по ул. ___________ от колодца N = ____________
(дом N = ________) до колодца N = _______ (дом N = _____) и установили:
1. Общие данные
---------------------------------------------------------------------------
¦ Участок ¦ Длина ¦ Характеристика труб ¦Коли- ¦Коли- ¦Примечание ¦
¦ между ¦пролета,+---------------------------+чество ¦чество¦ ¦
¦колодцами¦ м ¦материал¦длина,¦внутренний ¦каналов¦стыков¦ ¦
¦ NN = ¦ ¦ ¦ м ¦диаметр, мм¦ ¦ ¦ ¦
+---------+--------+--------+------+-----------+-------+------+-----------+
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
----------+--------+--------+------+-----------+-------+------+------------
2. Способ соединения стыков труб ______________________________________
3. Глубина заложения подойти блока ____________________________________
4. Промежутки между трубами засыпаны __________________________________
---------------------------------------------------------------------------
¦ Подписали ¦ Должность ¦ Фамилия И.О. ¦ Подпись ¦ Дата ¦
+--------------------------+-----------+--------------+-----------+-------+
¦Представители строительно-¦ ¦ ¦ ¦ ¦
¦монтажной организации +-----------+--------------+-----------+-------+
¦ ¦ ¦ ¦ ¦ ¦
+--------------------------+-----------+--------------+-----------+-------+
¦Представители технадзора ¦ ¦ ¦ ¦ ¦
---------------------------+-----------+--------------+-----------+--------
Перечень скрытых работ (работы которые не проконтролировать)
В соответствии с СП 48.13330.2019 «СНиП 12-01-2004. Организация строительства.» (данный СП включен в перечень стандартов добровольного применения.):
п. 8.2.1 Лицо, осуществляющее строительство, в соответствии с законодательством о градостроительной деятельности должно вести исполнительную документацию, отражающую фактическое исполнение решений проектной и рабочей документации, фактическое состояние объекта капитального строительства и его элементов:
п.8.3.1 По мере готовности работ и конструкций, показатели качества которых влияют на безопасность здания и сооружения и если в соответствии с технологией строительства эти показатели не могут быть проконтролированы после выполнения последующих работ, лицо, осуществляющее строительство, в сроки по договоренности, но не позднее чем за три рабочих дня извещает застройщика (технического заказчика) и представителей авторского надзора о сроках выполнения соответствующей процедуры оценки соответствия в виде оформления актов освидетельствования скрытых работ.
п.8.3.2 Регламент актирования работ, качество которых не может быть проконтролировано после выполнения последующих работ, приведен в приложении В.
п.8.3.3 Результаты освидетельствования оформляются актом по форме приложения Д.
п.8.3.4 До устранения выявленных недостатков и оформления соответствующих актов выполнение последующих работ недопустимо.
п. 9.24 Результаты освидетельствования работ, скрываемых последующими работами, в соответствии с требованиями проектной и нормативной документации оформляются актами освидетельствования скрытых работ , приложение Д. Застройщик (технический заказчик) может потребовать повторного освидетельствования после устранения выявленных дефектов.
Примерный перечень скрытых работ приведен в следующих источниках:
- приложение 6 справочного пособия «Исполнительная документация в строительстве» ООФ «ЦЕНТР КАЧЕСТВА СТРОИТЕЛЬСТВА» Санкт-Петербургское отделение. 2008 г.
- приложение Г «Практическое пособие по организации и осуществлению авторского надзора за строительством предприятий, зданий и сооружений». ФГУП «ЦЕНТРИНВЕСТпроект». ГОССТРОЙ РОССИИ. Москва. 2002 г.
- Приложение Б «СП 45.13330.2017 Земляные сооружения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87.»
Приведем перечень актов освидетельствования скрытых работ в соответствии с данными приложениями.
СП 45.13330.2017 Земляные сооружения, основания и фундаменты
Б.1.1 Земляные работы:
а) устройство естественных оснований под земляные сооружения, фундаменты, трубопроводы в котлованах, траншеях или на поверхности земли;
б) выполнение предусмотренных РД или назначенные по результатам осмотра вскрытых оснований инженерные мероприятия по закреплению грунтов и подготовке оснований (цементация и т.п., замачивание, дренирование оснований, устройство термических или грунтовых свай, заглушение ключей, заделка трещин, устройство грунтовых подушек и др.);
в) конструкции, входящие в тело земляного сооружения; слои переходных зон и обратных фильтров плотин, дамб; установленные РД границы зон раскладки грунтов с отличающимися физико-механическими характеристиками; элементы дренажей (дренажные слои и их основания, колодцы, трубопроводы и их обсыпка); диафрагмы; экраны; ядра; подстилающие слои при установке контрольно-измерительной аппаратуры;
г) обратные засыпки выемок в местах пересечения с дорогами, тротуарами и иными территориями с дорожным покрытием;
д) насыпные основания под полы, грунтовые подушки;
е) обратные засыпки в просадочных грунтах (при наличии указаний в РД);
ж) мероприятия, необходимые для возобновления работ при перерывах в ведении работ в течение более 1 мес, при консервации и расконсервации работ;
и) подготовленные к намыву карты и тампонирование водосбросных устройств после окончания намыва.
Б.1.2 Устройство оснований и фундаментов:
а) устройство искусственных оснований под фундаменты, включая дно котлованов (в том числе после предварительного замачивания), оснований опускных колодцев, кессонов, оснований буронабивных свай и т.д.;
б) погружение свай, свай-оболочек и шпунта, а также опускных колодцев и кессонов;
в) работы, связанные со стыкованием свай и свай-оболочек, а также стыков между сборными железобетонными элементами;
г) бурение всех видов скважин;
д) втрамбовывание в дно котлованов жесткого материала (щебень, гравий);
е) заполнение скважин при устройстве грунтовых и песчаных свай;
ж) устройство вертикальных дрен и всех видов дренажей и дренажных завес;
и) погружение иглофильтров и всех видов инъекторов;
к) приготовление инъекционных и тампонажных растворов и их нагнетание;
л) все виды арматурных работ при дальнейшем бетонировании конструкций, а также установка закладных частей и деталей;
м) тампонаж полостей тиксотропных рубашек при устройстве опускных колодцев.
Герметизация вводов в подвальное помещение
В строительном производстве проект инженерной обвязки объекта в вопросах герметизации проходов при вводе кабелей должен опираться на требования ПУЭ и СНиПов. В частности руководствуются указаниями СНИП 3.05.06-85 и ПЭУ 2.1.58, которые устанавливают для подобных технологических узлов:
- обеспечение возможности замены коммуникационных линий;
- осуществление проходов в трубах, коробах, гильзах, муфтах, специальных проемах, гарантирующих их сохранность;
- герметизирующую заделку зазоров легкоудаляемой несгораемой массой (с двух сторон стены), с пределом огнестойкости не менее предела огнестойкости стены.
Основные проблемы с гидроизоляцией технологических отверстий возникают именно по причине несоблюдения приведенных нормативов. Зачастую это наблюдается при использовании традиционных, либо кустарных методов в частном неконтролируемом строительстве. Например, при заделке вводов/выводов коммуникаций в подвале задания, размещенного в зоне высокого подъема уровня грунтовых вод (УГВ). Так, использование ветоши пропитанной цементным раствором для уплотнения зазора между кабелем и отверстием в стене подвала не сможет остановить активных протечек грунтовой воды в помещение. На другом участке – прохода кабеля через железобетонный потолок подвала, может применяться обычный битум, который уже не обеспечит предела огнестойкости соизмеримого с противопожарными характеристиками плиты перекрытия.
Поэтому материалы и конструктивные элементы для проходов подземных, а также внутренних коммуникаций подбираются согласно строительных нормативов для соответствующих видов инженерных линий, а также мест их размещения.
Журналы:
1.1. Общий журнал работ
1.2. Журнал входного контроля качества материалов
1.3. Журнал сварочных работ (при условии, что эти работы проводились)
1.4. Журнал бетонных работ (при условии, что эти работы проводились)
1.5. Журнал прокладки кабелей (при условии, что эти работы проводились)
2. Акты освидетельствования скрытых работ
2.1. Акт освидетельствования скрытых работ на монтаж воздуховодов и клапанов
2.2. Акт освидетельствования скрытых работ на монтаж вентиляторов, вентиляционных установок
2.3. Устройство проходов воздуховодов через стены и перегородки (гильзы, герметизация)
2.4. Акт освидетельствования скрытых на обеспыливание воздуховодов
2.5. Акт освидетельствования скрытых на обезжиривание воздуховодов
2.6. Акт освидетельствования скрытых работ на устройство огнезащиты воздуховодов
2.7. Акт освидетельствования скрытых работ на устройство теплоизоляции воздуховодов
2.8. Акт освидетельствования скрытых работ на монтаж узлов прохода
2.9. Акт освидетельствования скрытых работ на монтаж трубопроводов теплоснабжения
2.10. Акт освидетельствования скрытых работ на устройство проёмов (проходов) ч/з стены,
перекрытия
2.11. Акт освидетельствования скрытых работ на прокладку кабелей в трубах (рукавах)
3. Исполнительные схемы:
3.1. Исполнительная схема прокладки воздуховодов (по каждому этажу)
3.2. Исполнительная схема монтажа оборудования (по каждому этажу)
3.3. Исполнительная схема прокладки трубопроводов теплоснабжения (по каждому этажу)
3.4. Исполнительная схема прокладки кабелей электроснабжения (по каждому этажу)
3.5. Исполнительная схема прокладки кабелей системы автоматизации (по каждому этажу)
3.6. Исполнительные схемы устройства проходов через стены и перекрытия
3.6. Исполнительные схемы устройства фундаментов под оборудование.
3.7. Исполнительная схема устройства системы уравнивания потенциалов
4. Акты испытаний и приёмки:
4.1. Акт промежуточной приёмки ответственных конструкций
4.2. Акт индивидуальных испытаний смонтированного оборудования
4.3. Акт приемки оборудования после комплексного опробования
4.4. Акт замера толщины огнезащитного слоя
4.5. Акт приёмки выполненных огнезащитных работ
4.6. Акт освидетельствования сетей инженерно-технического обеспечения
4.7. Акт о проведении промывки (продувки) трубопроводов теплоснабжения
4.8. Акт гидростатического или манометрического испытания на герметичность
4.9. Акт проверки приборов и средств автоматизации
4.10. Ведомость смонтированных приборов и средств автоматизации
4.11. Акт об окончании пуско-наладочных работ
4.12. Акт приёмки системы автоматизации
4.13. Акт гидравлических испытаний
4.14. Акт о выявленных дефектах
4.15. Акт передачи оборудования для проведения ПНР
4.16. Акт технической готовности электромонтажных работ
4.17. Ведомость недоделок
4.18. Ведомость отступлений от проекта
4.19. Ведомость смонтированного электрооборудования
4.20. Протокол осмотра кабелей на барабане
4.21. Акт входного контроля материалов
5. Паспорта:
5.1. Паспорт вентиляционной системы (Паспортизация систем вентиляции в Челябинске)
5.2. Паспорт трубопровода
6. Программы:
6.1. Программа проведения комплексного опробования (скачать Пример)
6.2. Программа проведения приёмо-сдаточных испытаний (скачать Пример)
7. Сертификаты и паспорта качества на применяемые материалы и оборудование, санитарно-эпидемиологические заключения, сертификаты пожарной безопасности
8. Инструкции по эксплуатации
9. Комплект рабочих чертежей на строительство предъявляемого к приемке объекта, разработанных проектными организациями, с надписями о соответствии выполненных в натуре работ этим чертежам или внесенным в них изменениям, сделанными лицами, ответственными за производство строительно-монтажных работ, согласованными с авторами проекта
10. План производства работ (скачать Пример)
* Перечень составлен на основании СП 73.13330.2016 «Внутренние санитарно-технические системы зданий» (СНиП 3.05.01-85)
**Представленный состав исполнительной документации по разделу «Отопление, вентиляция и кондиционирование» (ОВ) является приблизительным. Точный состав исполнительной документации зависит от требований заказчика.
Внутренние работы
Все
действия с внутренней частью системы регламентируются СП73.13330.2016. В их перечень входят:
- монтаж;
- демонтаж;
- замена отдельных узлов и элементов;
- установка и подключение дополнительных отводов или линий;
- удаление засоров.
Результаты произведенных действий
отражаются в документации.
Производятся испытания, по результатам которых составляется акт о составе изменений, соответствии требованиям
СНиП и прочим особенностям произведенных мероприятий. В нем указываются:
- здание, его тип и особенности;
- состав комиссии со стороны принимающих органов;
- состав представителей застройщика или ремонтной организации;
- наименование организации, проектировавшей работы;
- условия и результат испытаний;
- личные подписи всех представителей.
Форма составления документации имеется в приложениях СП73.13330.2016. При необходимости удаления засора составляется отдельный акт о промывке канализации, подтверждающий готовность участка системы к дальнейшей эксплуатации.
Акт герметизации кабельных вводов
Качество выполнения работ по герметизации подземных либо внутренних проходок кабелей (труб) подтверждается составлением соответствующего акта. Коммуникационные вводы/выводы обследуются представителями:
- подрядной строительно-монтажной организации;
- технадзора заказчика;
- проектной организации.
Приемочный акт подписывается перечисленными лицами, с указанием в документе:
- наименования объекта;
- типов инженерных линий (кабельных, водопроводных, газовых и т.д.);
- соответствия выполненных работ государственным строительным стандартам и проектным требованиям.
На основании заключений акта по герметизации коммуникационных проходок на объекте разрешается проведение плановых работ или предписывается выполнение соответствующих внеплановых.
Когда составляют акт
Правовое значение указанного документа закреплено в статье 53 Градостроительного кодекса РФ. Освидетельствование осуществляется в отношении работ, которые влияют на безопасность объекта, и их невозможно проверить и принять после завершения его строительства, реконструкции или капитального ремонта. К ним относят, например:
- устройство фундамента;
- подготовку стен к окончательной отделке;
- проведение звуко-/теплоизоляции.
Перечень определяется каждый раз в проектной и рабочей документации применительно к конкретному капитальному объекту. Если в ходе проверки и контроля выявятся недостатки, они устраняются до подписания бумаг по освидетельствованию.

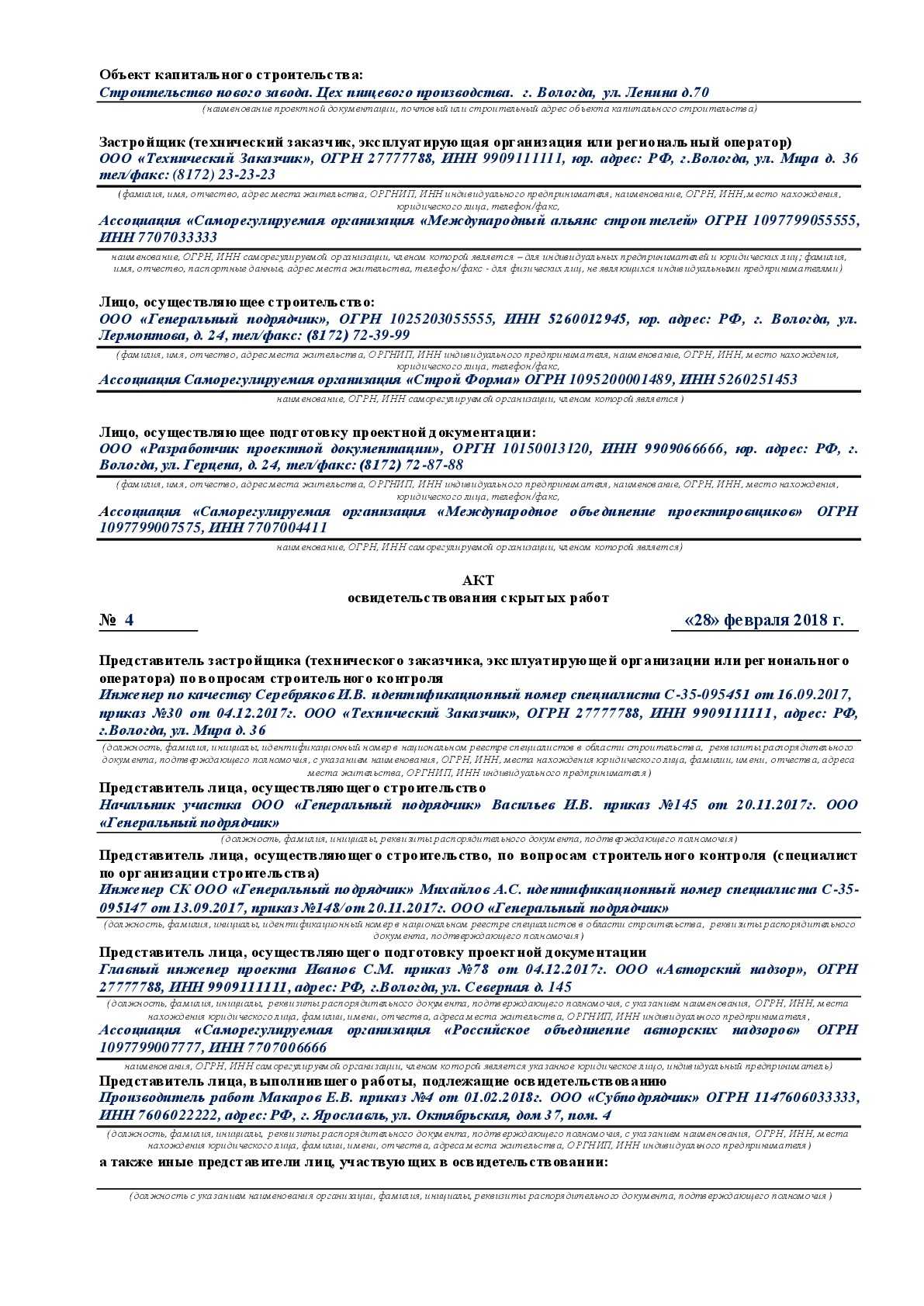

Скачать образец документа
Скачать в .doc/.pdfСохраните этот документ у себя в удобном формате. Это бесплатно.
"__" ________________ 200_ г.
Мы, нижеподписавшиеся, представитель заказчика ________________________
прораб строительно-монтажного управления (поезда, горема) N ______________,
строительный мастер ________________ и бригадир рабочих __________________,
произвели осмотр котлованов, разработанных для установки фундаментов под
опоры контактной сети на перегоне (станции) _______________________________
электрифицируемого участка ______________________ железной дороги.
При осмотре установлено следующее:
---------T---------T-----------T----------T---------T--------------T------¬
¦N опор ¦ Размеры ¦Расстояние ¦ Глубина ¦ Отметка ¦Характеристики¦Приме-¦
¦по плану¦котлована¦от оси пути¦от уровня ¦появления¦ грунта и ¦чание ¦
¦контакт-¦в плане, ¦до передней¦ головки ¦грунтовых¦ соответствие ¦ ¦
¦ной сети¦ см ¦стенки кот-¦рельса, см¦ вод ¦его проектным ¦ ¦
¦ ¦ ¦лована, м ¦ ¦ ¦ данным ¦ ¦
+--------+---------+-----------+----------+---------+--------------+------+
L--------+---------+-----------+----------+---------+--------------+-------
Заключение ____________________________________________________________
___________________________________________________________________________
(подпись, должность, фамилия, инициалы)
Скачать в .doc/.pdfСохраните этот документ сейчас. Пригодится.
Вы нашли то что искали?
* Нажимая на одну из этих кнопок, Вы помогаете формировать рейтинг полезности документов. Спасибо Вам!
Смежные документы
- Акт: образцы (Полный перечень документов)
- Поиск по фразе «Акт» по всему сайту
- «Акт освидетельствования скрытых работ по устройству котлованов, подготовленных для установки фундаментов опор контактной сети».doc
Документы, которые также Вас могут заинтересовать:
- Акт освидетельствования скрытых работ
- Акт освидетельствования и приемки свайного фундамента на забивных сваях (шпунтового ряда). Форма N Ф-38
- Акт освидетельствования и приемки свайного фундамента на буровых сваях, оболочках. Форма N Ф-51
- Акт освидетельствования и приемки конструкций из монолитного железобетона (бетона). Форма N Ф-53
- Акт освидетельствования и приемки гидроизоляции. Форма N Ф-61
- Акт освидетельствования скрытых работ. Форма N Ф-3
- Акт освидетельствования скрытых работ и промежуточной приемки ответственных конструкций. Форма а-2
- Акт освидетельствования во врачебно-трудовой экспертной комиссии. Форма N 1503002
- Акт освидетельствования во врачебно-трудовой экспертной комиссии по определению медицинских показаний на обеспечение транспортными средствами с ручным управлением. Форма N 1503008
- Акт освидетельствования места вырубки на объекте ликвидации аварийной и иной чрезвычайной ситуации
Дальнейшее заполнение акта
Вслед за шапкой в документ исследования (испытания) вносят данные о членах комиссии, участвующих в освидетельствовании целостности безнапорной коммуникации. Здесь необходимо указать должности каждого из членов комиссии, а также их инициалы и фамилии.
Членами комиссии должны стать:
- Представитель от организации-заказчика;
- Лицо, представляющее организацию-подрядчика;
- Представитель государственной организации от РосТехнадзора.
Все перечисленные в документе лица должны поставить свои подписи.
После того как будут указаны данные о членах комиссии, необходимо внести достоверную информацию о свойствах и особенностях канализационной сети на момент проведения работ. Информацию берут из проектной документации и без какого-либо искажения вписывают в бумагу.
Важными данными являются:
- Протяженность трубопровода общая;
- Материал, из которого выложен внутренний и наружный трубопровод;
- Место монтажа канализационной системы.
Следующим разделом акта является «Результат осмотра», поделенный на пункты.
- В пункт 1 вписывают информацию о том, что визуальный осмотр труб канализации подтверждает/не подтверждает (выбрать нужное) соответствие монтажа труб коллектора с имеющимся чертежом номер такой-то. Номер чертежа берут из проектной документации.
- В пункт 2 вписывают данные об отсутствии или наличии отклонений смонтированной системы от имеющихся проектных чертежей в результате монтажа и после испытания коллектора методом пролива. В случае если отклонения после проведения пробных работ имеются, необходимо указать, с кем были согласованы действия по изменению проекта канализационных сетей и номер нового чертежа, согласно которому были выполнены изменения в проекте коммуникации.
- Пункт 3 содержит данные о способе соединения канализационных труб в единую систему между собой и колодцами.
- В пункте 4 необходимо указать данные о полученных результатах после осмотра. Если система и все колодцы не имеют никаких повреждений и видимых дефектов, то в бланк исследования заносят информацию о том, что канализационная система имеет оптимальный радиус изгиба трубопровода в положенных местах. Также не отмечено отсутствие вмятин, заломов, повреждений и протечек в трубопроводе и колодцах.
Заключение акта
В заключение специальная комиссия даёт письменное разрешение на закрытие системы и её ввод в эксплуатацию после исследования методом пролива и конечного осмотра. Здесь же указывается информация о том, что весь внутренний коллектор при прокладке возведен в соответствии с проектной документацией и строительными нормативами без каких-либо нарушений при монтаже.
Акт исследования подписывают все члены комиссии.
- Дождаться слива воды из коммуникации и полного её высыхания;
- Удалить из коллектора возможный строительный или природный мусор, чтобы осмотру ничто не мешало;
- Надеть защитные каски во избежание получения травмы в сети;
- Обеспечить достаточное освещение в сети канализационных труб.
https://youtube.com/watch?v=uQzmYm5Df9k
