Установка гильз для прохода труб через перекрытия

Требования к звукоизоляции проходов труб через перекрытия

При проходе труб через перекрытия звукоизоляция является одним из важных аспектов, который необходимо учитывать. Она позволяет предотвратить проникновение шума от труб в соседние помещения и обеспечить комфортные условия проживания или работы.

Для достижения требуемого уровня звукоизоляции проходов труб через перекрытия рекомендуется следовать следующим рекомендациям:

1. Использование герметичных прокладок и манжетных металлорукавов. Это позволит исключить проникновение звука через проходы и обеспечить герметичность системы.
2. Использование акустических разделительных элементов. Они позволяют эффективно разделить трубу и перекрытие, предотвращая передачу звука.
3. Применение звукоизоляционных материалов. При выборе материалов следует руководствоваться их акустическими свойствами и соответствием требованиям нормативных документов.
4. Избегать соприкосновения труб с непосредственно adjacent elements перекрытия. Рекомендуется использовать дополнительные монтажные элементы, такие как пружины или резиновые подвесы, для уменьшения передачи вибраций и шума.

Важно также учитывать требования нормативных документов, которые регулируют проектное и строительное проектирование, таких как «СНиП 23-05-95 Звукоизоляция. Общие требования безопасности», «СНиП 23-03-2003 Защита от шума», «СНиП 23-02-2003 Отопление, вентиляция и кондиционирование»

Нормативный документ	Требования к звукоизоляции прокладок труб через перекрытия
СНиП 23-05-95	Применение звукоизоляционных материалов толщиной не менее 10 мм
СНиП 23-03-2003	Использование акустических разделительных элементов
СНиП 23-02-2003	Запрет на соприкосновение труб с непосредственно adjacent elements перекрытия

Правильное выполнение требований к звукоизоляции проходов труб через перекрытия позволит создать комфортное и безопасное пространство, свободное от нежелательного шума и вибраций.

Для чего вентилировать подполье

Если неизолированный фундамент не вентилируется, то подвальное помещение быстро становится очень влажным и рано или поздно превращается в конденсат. Влага в виде водяного пара просачивается через плиты перекрытия из дома, а также с земли. Фундамент невозможно проветривать, поэтому он накапливается в грунте под домом, в цокольных стенах, на брусьях пола, на досках пола и/или на софитах.

В тех же помещениях, где температура и влажность положительная и высокая (в отапливаемом доме температура всегда выше точки замерзания, даже при глубоких морозах), бактерии, грибки и разлагающиеся материалы очень активны. В результате в дом попадают очень неприятные запахи и материалы портится.

Вторая причина для выветривания вашего подвала – это газ радон, который выделяется из почвы и иногда в значительных количествах. Это природный радиоактивный газ. Без вентиляции радон будет накапливаться в верхней части подвала, постепенно просачиваясь в дом. К чему может привести присутствие радиоактивного газа в Вашем жилом помещении, вероятно, не стоит говорить. Так что это еще одна веская причина, чтобы проветрить твой подвал.

Есть два способа проветривания пространства под полом:

1. Проделайте вентиляционные отверстия в фундаменте. В этом случае влага удаляется сквозняком – вентиляционные отверстия расположены в противоположных стенах.
2. Организовать забор воздуха из подвала – провести вентиляционную трубу на крышу, а приток воздуха – через жалюзи в помещения. В этом случае в фундаменте нет отверстий, но необходимо тщательно утеплить наружный фундамент + подвал + глухую зону. Затем гидроизолируйте фундамент в подвале.

Кабельные проходки через стены: нормы и правила

Нам часто приходится решать задачу прокладки кабеля сквозь наружные стены зданий и внутренние перегородки помещений.

К прокладке кабельных линий через пожарные перегородки предъявляется множество требований

В процессе выбора материалов и монтажа кабельных систем, очень важно соблюдать каждое из них, это влияет не только на удобство замены кабельных линий, но и на безопасное использование. Прокладка кабеля через стены и перекрытия должна выполняться строго в соответствии с требованиями нормативных документов

Основные требования к прокладке кабельных линий. Основные два нормативных документа регламентируют требования, которые предъявляются к этому виду работ.

Первый документ — это ПУЭ, к которому следует обращаться всегда, когда речь идет об устройстве электроустановок.

ПУЭ 2.1.58

В местах прохода проводов и кабелей через стены, междуэтажные перекрытия или выхода их наружу необходимо обеспечивать возможность смены электропроводки. Для этого проход должен быть выполнен в трубе, коробе, проеме и т. п.

С целью предотвращения проникновения и скопления воды и распространения пожара в местах прохода через стены, перекрытия или выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом и т. п.), а также резервные трубы (короба, проемы и т. п.) легко удаляемой массой из несгораемого материала. Заделка должна допускать замену, дополнительную прокладку новых проводов и кабелей и обеспечивать предел огнестойкости проема не менее предела огнестойкости стены (перекрытия).

Второй документ – СНиП 3.05.06-85, описывающий нормы при строительстве и монтаже электротехнических устройств.

СНиП 3.05.06-85 П 3.18. Проходы небронированных кабелей, защищенных и незащищенных проводов через несгораемые стены (перегородки) и междуэтажные перекрытия должны быть выполнены в отрезках труб, или в коробах, или проемах, а через сгораемые – в отрезках стальных труб.

Проемы в стенах и перекрытиях должны иметь обрамление, исключающее их разрушение в процессе эксплуатации. В местах прохода проводов и кабелей через стены, перекрытия или их выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом) легко удаляемой массой из несгораемого материала.

Уплотнение следует выполнять с каждой стороны трубы (короба и т.п.). При открытой прокладке неметаллических труб заделка мест их прохода через противопожарные преграды должна быть произведена несгораемыми материалами непосредственно после прокладки кабелей или проводов в трубы.

Заделка зазоров между трубами (коробом, проемом) и строительной конструкцией (см. п. 2.25), а также между проводами и кабелями, проложенными в трубах (коробах, проемах), легко удаляемой массой из несгораемого материала должна обеспечивать огнестойкость, соответствующую огнестойкости строительной конструкции.

Информация по данному вопросу содержится также в Федеральном Законе 123 от 22.07.2008 , формулирующем требования пожарной безопасности.

В общем, кабельные проходки через стены должны отвечать следующим требованиям:

• кабельная проходка должна обеспечивать возможность произвести замену проводов и кабелей в период эксплуатации. • при монтаже кабельной проходки должна быть обеспечена невозможность распространения через монтажные проемы огня, дыма и влаги из одного помещения в другое.

Требования СНиП к проходу труб через перекрытия

СНиП (Строительные нормы и правила) устанавливают требования, которым должны соответствовать проходы труб через перекрытия. Эти требования разработаны с целью обеспечить надежность и безопасность конструкции, а также обеспечить возможность проведения технического обслуживания и ремонта систем водоснабжения, отопления и вентиляции.

Основные требования, установленные СНиП для прохода труб через перекрытия, включают:

1. Перекрытие, через которое проходят трубы, должно быть достаточно прочным и устойчивым. Толщина перекрытия должна обеспечивать необходимую жесткость и не должна допускать деформацию или прогиб под весом труб.
2. Проход трубы через перекрытие должен быть герметичным, чтобы предотвратить протечки воды и газов.
3. Между трубой и материалами перекрытия должен быть обеспечен термический зазор для предотвращения проникновения тепла между этажами.

В зависимости от типа трубы и материала перекрытия, СНиП устанавливает дополнительные требования к проходу. Например, для труб из полимерных материалов может потребоваться применение специальных герметизирующих манжет, а для прохода через перекрытия, выполненные из дерева, могут быть установлены дополнительные ограничения на максимальный диаметр трубы.

Помимо прямолинейных проходов труб через перекрытия, СНиП также устанавливает требования для проходов под углом и для гибких соединений.

Примеры требований СНиП для проходов труб через перекрытия: Тип трубы Материал перекрытия Дополнительные требования

Стальные трубы Железобетонные перекрытия Использование специальных герметизирующих манжет

Полипропиленовые трубы Деревянные перекрытия Ограничение на максимальный диаметр трубы

При проектировании и монтаже проходов труб через перекрытия необходимо точно соблюдать требования СНиП, чтобы обеспечить надежность работы системы и безопасность жилых и нежилых помещений.

Советы специалистов

Как и в любой другой работе, при выполнении отверстий есть особенности и нюансы, которые должны быть известны для достижения желаемого результата. Например, как правильно выбрать размер отверстий. Выбор зависит от материала, из которого они сделаны. Если отверстие сделано из дерева, то необходимо оставить зазор, который определяется толщиной тепло- и гидроизоляционного слоя. Не рекомендуется делать слишком большие, более 10 см припуски, в этом случае их трудно сварить. В дереве ремесленнику иногда трудно сделать круглое отверстие. Допускается делать квадратное отверстие, которое на практике гораздо проще сделать.

Однако в бетонных стенах и потолках лучше делать отверстия с точным диаметром. Этот материал устойчив к колебаниям температуры и влажности. Одной из типичных ошибок в работе могут быть следующие особенности строительства дома:

• проводка. Не зная точную электрическую схему, не приступайте к работе. Восстановление займет много времени и денег;
• оборудование. Без специального оборудования трудно найти место, где его отсутствие гарантировано. Если сверло внезапно натолкнется на препятствие, остановите работу, попробуйте проделать отверстие в другом месте или вырежьте металл;
• Ослабление несущей стены. Отверстие в бетонной монолитной стене можно сделать не беспокоясь. Однако кирпичная или блочная стена менее прочна. Работая с молотком, можно легко нарушить целостность участка над отверстием, который может треснуть, а в некоторых случаях обрушиться.

Все работы должны выполняться в соответствии с действующими правилами. Отверстия диаметром менее 200 мм не регулируются и могут быть изготовлены владельцами недвижимости по своему усмотрению. При необходимости просверлить скважину с большими значениями необходимо согласовать эту операцию с соответствующими органами, иначе могут возникнуть серьезные проблемы, вплоть до незначительного штрафа и восстановления проделанной скважины.

Важные мелочи

Распространенные типы трубопроводов капитальных сооружений таковы:

• водопровод холодного и горячего снабжения;
• система водоотведения (внутренняя канализация);
• теплопровод парового отопления;
• дымоход печи.

Элементы, проходящие через строительные конструкции здания, могут быть металлическими (обычно сталь, реже медь), пластиковыми (поливинилхлорид или полипропилен), либо комбинированными (пластик, заключенный в алюминиевый сплав). Для установки гильз важным является материал изделий, проходящих через межкомнатные стены и межэтажные перекрытия, а также материал строительных конструкций. Обычно трубопровод стальной, стены кирпичные, а перекрытия железобетонные.

Гильзы для прохода труб через стены СНИП — Вот Мастак — сайт для мастеров

Установку гильзы для прохода трубы через перекрытия следует производить в определенных случаях, например, когда трубопровод подвержен тепловому расширению. И учесть необходимость установки гильзы нужно еще на этапе планирования магистрали. Все нюансы использования следует учитывать не только при прокладке нового трубопровода, но и при замене старых коммуникаций.

Зона прокладки трубопровода сквозь стены и перекрытие становятся основной точкой деформационных напряжений. В таких местах труба подвергается влиянию химической среды и механических нагрузок. В связи с такими обстоятельствами, в строительных нормах СНИП трубопроводы снабжают дополнительными конструктивными деталями, которые носят название гильзы. Что они собою представляют, и для чего их нужно устанавливать, будет детально рассмотрено ниже.

Устройство для прохода трубы через стену является важным элементом, и он выполняет следующие функции:

• механические;
• защитные;
• гидроизоляционные;
• противопожарные;
• санитарные.

Помимо этого, посредством данного элемента можно повысить срок использования магистрали и облегчить действия по замене конструкций.

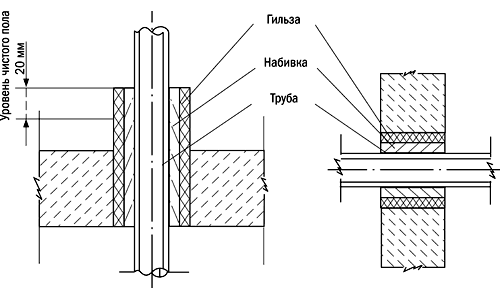

Устроена гильза следующим образом:

1. чехол, для которого используют конструкцию из стали;
2. набивки, изготавливаемые из мягкого, устойчивого к возгоранию материала.

Гильза для прохода трубы выполняется в форме трубных изделий. А свободное место между конструкциями заполняют огнеустойчивым материалом. Он обязательно не должен быть жестким по структуре. Это нужно для того, что в момент нагрева трубы она начнет изменять свои размеры, а при наличие жесткого материала, она может получить повреждения.

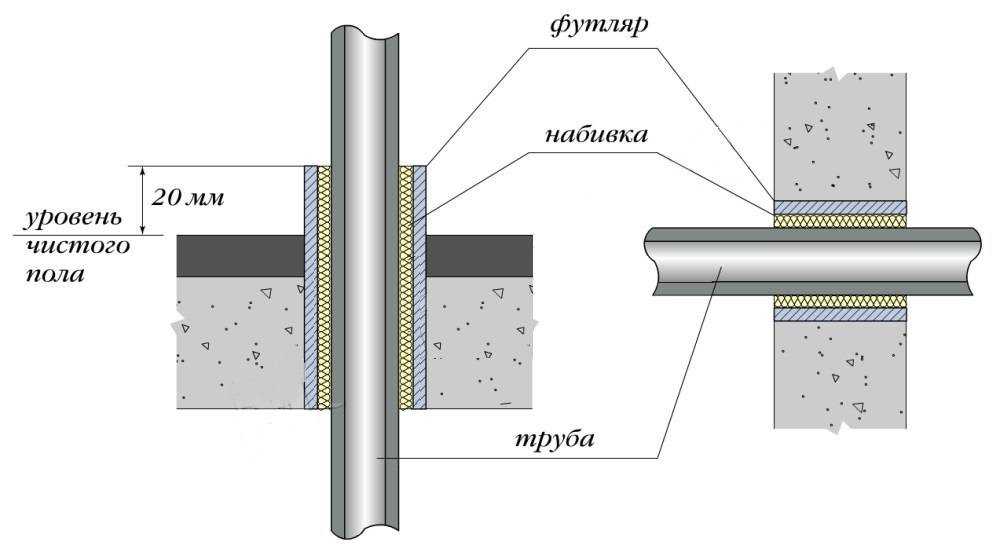

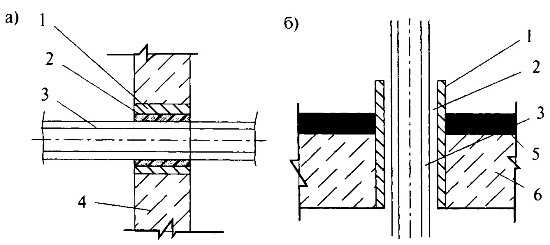

На предоставленных выше схемах видно, что магистраль может проходить через любое здание в двух плоскостях. Так перекрытия между этажами пересекают вертикальные сети (стояки), а стенки – разводка, проходящая горизонтально. Предоставленный рисунок демонстрирует пример устройства детали сначала в перекрытии, а далее в стенке.

И в первом, и во втором случае чехол детали нужно жестко закрепить. Трубное изделие через него должно продвигаться свободно. Диаметр чехла в одном и во втором случае обязан быть на 10 мм больше диаметра трубопровода. А сам чехол надежно крепиться в проходном отверстии.

Монтаж и зачеканку патрона магистрали выполняют с расчетом высоты, которую имеет стяжка. Протяженность гильзы должна быть на 20 мм больше от толщины перекрытия. Если не соблюдать этот момент, то возникает риск попадания воды на этажи, расположенные снизу.

Необходимость монтажа гильзы для прохода труб, проходящих через стены, диктуется требованиями СНИП. Они обусловленными следующими причинами.

1. Полимерный трубопровод меняет свои размеры из-за влияния температуры. Кроме расширения, он может перемещаться. Чтобы предупредить деформацию и создать нужное свободное пространство, СНИП рекомендуют применять гильзы. Данные приспособления для прохода труб через стены и перекрытия дают возможность сохранить целостное состояние конструкции при установочных мероприятиях и при существенных изменениях температуры.
2. Также СНИП гласит, что устройство для прохода труб сквозь стены и перекрытия позволяют выполнить демонтаж без разрушения строения.
3. Установка защиты для прохода труб через стены, перекрытие или фундамент становиться барьером для проникновения запаха и насекомых из рядом расположенных помещений.

В соответствии со СНИПом гильзы рекомендуют устанавливать только в определенных случаях. Не всегда их установку называют целесообразной. Так же водонепроницаемый материал для прокладки между трубными изделиями рекомендуют в тех ситуациях, когда патрон проложен через проходной узел сквозь перекрытие.

Рубрики Нормы Навигация записи

2022

Учет необходимости теплоизоляции проходов труб

При проходе труб через стены и перекрытия необходимо учитывать не только вопросы прочности и безопасности, но также обеспечить теплоизоляцию для предотвращения потерь тепла и снижения энергетической эффективности здания. Учет необходимости теплоизоляции проходов труб становится особенно актуальным при строительстве и реконструкции энергоэффективных зданий.

Для обеспечения теплоизоляции проходов труб рекомендуется следовать следующим правилам и рекомендациям:

1. Использование изоляционных материалов: Для обеспечения теплоизоляции проходов труб рекомендуется использовать специальные изоляционные материалы, такие как минеральная вата, пенополистирол, пенопласт и другие. Эти материалы хорошо сохраняют тепло и препятствуют его проникновению в окружающую среду.
2. Правильное устройство контура уплотнения: Для обеспечения полной теплоизоляции проходов труб необходимо правильно устроить контур уплотнения. Это может включать использование герметизирующих материалов, таких как монтажная пена или герметик, а также дополнительных элементов уплотнения, таких как прокладки и манжеты.
3. Правильное оформление монтажных швов: При проходе труб через стены и перекрытия необходимо обеспечить герметичность монтажных швов. Для этого рекомендуется использовать специальные монтажные швы или устройство монтажных планок и манжет.
4. Учет тепловых мостов: При проходе труб через стены и перекрытия необходимо учитывать возможность появления тепловых мостов, которые могут привести к ухудшению теплоизоляции здания. Для предотвращения появления тепловых мостов рекомендуется использовать специальные теплоизоляционные элементы или теплоизоляционные покрытия.

Учет необходимости теплоизоляции проходов труб является важным шагом при проектировании и строительстве здания. Соблюдение правил и рекомендаций по теплоизоляции позволит снизить потери тепла и повысить энергетическую эффективность здания.

Премудрости установки гильз для трубопроводов

Монтаж трубопроводов в капитальных сооружениях требует серьезного подхода уже на этапе планирования сетей

Не менее важно учесть все нюансы эксплуатации коммуникаций при замене старых магистралей. Точки прохода труб через стены, перекрытия и фундаменты являются концентраторами деформационного напряжения

На этих участках элементы сети подвержены механическому и химическому воздействию, поэтому согласно строительным нормам и правилам они снабжаются дополнительными конструктивными элементами – гильзами.

Что такое гильзы для прохода труб через стены, СНиП ограничения в этом направлении, нюансы устройства – всю эту информацию вы сейчас получите в полном объеме для того, чтобы разбираться в данной теме.

Знакомьтесь: главная героиня статьи

Что это такое и зачем он нужен?

Узел прохода (или сокращенно УП) вентиляции устанавливается на кровле и может иметь различную, хоть и во многом схожую у разных моделей конструкцию. Он выполняет функцию аэратора и используется как для принудительного, так и естественного процесса транспортировки загрязненного воздуха из помещений на улицу.

Схематическое изображение узлов прохода через кровлю

Вентиляционные узлы на кровле

Узлы прохода могут устанавливаться на специальные железобетонные стаканы либо прямо на кровельный материал. На их размеры и форму значительное влияние оказывает тип покрытия крыши, толщина и характеристики материалов, используемых для создания пирога кровли, тип самой системы вентиляции. А выбор последней будет зависеть от того, какие условия будут создаваться внутри эксплуатируемых помещений – учитывается степень влажности, запыленности, загазованности и т. д.

Стакан монтажный (узел прохода) на шахту квадратного сечения для вентиляторов ВКРС-ДУ и ВКРВ-ДУ

Изготовление узлов прохода производится согласно требованиям ГОСТ 15150. Основные требования к УП следующие:

• толщина металла, из которого он изготовляется, составляет не менее 1,9 мм;
• диаметр круглой части элемента – 10-12,5 см. Если УП имеют квадратное сечение, то размеры могут быть любыми;
• поверхность должна быть обработана антикоррозийными составами – обычно это грунтовка ГФ-021;
• размер кольца-опоры должен быть больше диаметра патрубков;
• максимальная длина всей конструкции узла прохода не может превышать 1 м без учета клапана для электропривода.

Размеры узла прохода

Такие проходки используются главным образом для постоянно задействованных систем вентиляции

Устройство гильз в стенах и перекрытиях для инженерных сетей

Данный СП не является обязательным к исполнению согласно постановления 1521 и носит рекомендательный характер и как следствие – хочу делаю, не хочу, не делаю.

Мне нужен документ указывающий на необходимость устройства гильз без каких либо оговорок. Ставить и все. Долгое время которое я искал ни чего самостоятельно не нашел, последние подобные темы на форумах подняты от 2013 года. Решил освежить вопрос, вдруг с новой нормативной базой появились новые моменты которые устранили данную размытость вопроса. Что позволит Заказчику не юлить и не экономить на установке данных гильз для всех инженерных стояков, а не только систем отопления и ГВС.

Вот как раз вопрос достаточности, он не где не прописан, но бытует мнение, что ставить нужно, ибо при заливке бетона проще в место закладной, сразу эту гильзу заложить и использовать как опалубку. Так же есть мнение, что с устройством стальной гильзы проще сделать забивку пространства между стояком и гильзой негорючим, эластичным материалом с последующим цементированием, и как следствие дальнейший ремонт данного участка с его заменой. Но это: 1. Геморрой если гильзы не заложили сразу при заливки перекрытий(боясь поставить их не соосно, проще заложить прямоугольник, а сантехники потом пусть сами свои оси ловят, а лишнее зацементируют), их нужно резать, защемлять и т.д. Увеличивется время монтажа и как следствие оплата сантехникам. 2. Вспоминается советское эхо и желание заложить пергамин – который очень горючий.

Вопрос монтажа гильз в стояках канализации например отпадает, если ни каких отверстий под стояки не заложено и алмазной резкой тупо режутся отверстия нужного диаметра для их прокладки, но тогда вопрос, а за что деньги берут проектировщики выдающие документацию, они знают где будут идти сети, какого диаметра, и можно сразу в разделах КЖ заложить проемы, дабы сократить работы по высверливанию отверстий и затраты на них.

Можно закладывать отверстие в опалубке не стальной гильзой, а ПВХ трубой – потом ее извлечь. Она дешевая – не жалко.

Технический каталог VALTEC- справочник Веста Трейдинг 2013 П я т а я р е д а к ц и я

Выдержки из нормативных документов (продолжение)

ПРОХОД ЧЕРЕЗ КОНСТРУКЦИИ В местах прохода через строительные конструкции трубы из полимерных материалов необходимо прокладывать в гильзах. Длина гильзы должна превышать толщину строительной конструкции на толщину строительных отделочных материалов, а над поверхностью пола возвышаться на 20 мм. Расположение стыков труб в гильзах не допускается. 3.6.1. СП 40-102-2000 Для прохода через строительные конструкции необходимо предусматривать футляры, выполненные из пластмассовых труб. Внутренний диаметр футляра должен быть на 5-10 мм больше наружного диаметра прокладываемой трубы. Зазор между трубой и футляром необходимо заделать мягким водонепроницаемым материалом, допускающим перемещение трубы вдоль продольной оси. 3.10 СП 40-103-98 Трубопроводы в местах пересечения перекрытий, внутренних стен и перегородок следует прокладывать в гильзах. Края гильз должны быть на одном уровне с поверхностями стен, перегородок и потолков, но на 30 мм выше поверхности чистого пола. Зазоры и отверстия в местах пропуска трубопроводов через конструкции дома следует заделывать герметиком. 7.2.5.4 СП 31-106-2002 Для прохода труб через строительные конструкции необходимо предусматривать гильзы. Внутренний диаметр гильзы должен быть на 5-10 мм больше наружного диаметра прокладываемой трубы. Зазор между трубой и гильзой необходимо заделать мягким несгораемым материалом, допускающим перемещение трубы вдоль продольной оси. 5.7 СП 41-102-98

Устройство гильз в стенах и перекрытиях для инженерных сетей Устройство гильз в стенах и перекрытиях для инженерных сетей Водоснабжение и водоотведение

Расчет нагрузок на конструкции при проходе труб

При проходе труб через стены и перекрытия необходимо учитывать нагрузки, которые будут действовать на конструкции. Данный расчет позволяет определить необходимые параметры для обеспечения безопасности и надежности сооружения.

При расчете нагрузок следует учитывать следующие факторы:

• Вес трубы и жидкости внутри нее. Необходимо учесть полную массу, включая материал оболочки и закладные элементы.
• Динамические нагрузки, такие как удары, вибрации и колебания, которые могут возникать в процессе эксплуатации системы.
• Температурные деформации, которые могут возникнуть из-за разницы температур внутри и снаружи трубы.
• Нагрузки от окружающей среды, такие как давление почвы или снег, которые могут воздействовать на трубу и конструкцию в целом.

Для расчета нагрузок можно использовать различные методы и формулы, которые учитывают указанные факторы. Результаты расчета позволяют определить необходимые размеры и прочность конструкций, а также выбрать подходящий материал для прохода трубы через стены и перекрытия.

Важно учесть, что расчет нагрузок должен проводиться специалистами с соответствующими знаниями и опытом в области проектирования и строительства. Проход труб через стены и перекрытия должен соответствовать требованиям СНиП и другим нормативным документам, чтобы обеспечить безопасность и надежность работ

Исходя из результатов расчета нагрузок, можно выбрать необходимые меры для усиления конструкций, например, использование дополнительных элементов крепления или установку усиленных опорных конструкций.

Рекомендации по проектированию проходов труб

При проектировании проходов труб через стены и перекрытия необходимо учитывать различные факторы, чтобы обеспечить надежность и безопасность конструкции. В данной статье представлены рекомендации по проектированию таких проходов.

Определение необходимости прохода труб. В первую очередь необходимо определить необходимость прохода труб через стены и перекрытия. Не стоит делать проходы лишних размеров или количество, сократив таким образом структурную прочность конструкции.
Выбор правильного места для прохода. Следует тщательно выбирать место для прохода труб, учитывая расположение других коммуникаций, несущих элементов и архитектурные особенности здания. Не рекомендуется проходить трубы через стены и перекрытия вблизи узлов соединения различных конструкций.
Учет требований СНиП. При проектировании проходов труб необходимо учитывать требования, изложенные в соответствующем СНиП
Следует обратить особое внимание на минимальные допустимые размеры проходов и допустимые нагрузки на проходы, а также на требования по противопожарной защите. Применение подходящих материалов и технологий
Для создания прочных и надежных проходов труб следует использовать подходящие материалы и технологии

Важно учитывать совместимость материалов труб с материалами стен и перекрытий, а также обеспечить герметичность прохода. Учет возможности обслуживания и доступа

При проектировании проходов труб необходимо учитывать возможность обслуживания и доступа к трубам для ремонта и замены. Необходимо предусмотреть достаточное пространство для проведения работ и установки оборудования.

Проектирование проходов труб через стены и перекрытия требует внимательного и комплексного подхода. Соблюдение рекомендаций и требований СНиП позволит создать надежные и безопасные проходы, обеспечивающие бесперебойную работу коммуникаций и сохранность конструкции здания.

Вопрос-ответ:

Нужно ли обеспечивать теплоизоляцию для прохода труб через стены и перекрытия?

Да, требования СНиП предусматривают необходимость обеспечения теплоизоляции для прохода труб через стены и перекрытия. Теплоизоляция помогает предотвратить образование конденсата и промерзание труб, а также обеспечивает энергосбережение.

Каким образом осуществляется герметизация проходов труб через стены и перекрытия?

Для герметизации проходов труб через стены и перекрытия широко применяются различные уплотнительные материалы, такие как герметизирующая лента, герметик, монтажная пена и др

Важно обеспечить надежную герметичность, чтобы исключить протечки и образование конденсата

Можно ли устанавливать трубопроводы параллельно прогонам или перекрытиям?

Согласно требованиям СНиП, трубопроводы не должны устанавливаться параллельно прогонам и перекрытиям, так как это может вызвать негативные последствия, такие как возникновение вибраций, шума и прочих неудобств. Рекомендуется укладывать трубопроводы по возможности перпендикулярно прогонам или перекрытиям.

Рассмотрим, какие бывают виды гильз

Гильзы для прохода труб в соответствии с требованиями СНИП отличаются по материалу изготовления. Помимо этого отличается и размер устройства для прохода трубопровода сквозь стену или перегородку.

Размер гильзы для прохода трубы через перекрытие также зависим от варианта установки строения. Выступ, который обязательно должен проходить в комнатах, где показатель уровня воды может оказаться над горизонтальной поверхностью, при скрытой технологии монтажа, выполнять не обязательно.

Но, в соответствии к требованиям СНИП, если монтаж производится отрытым методом, то размеры приспособления обязаны отвечать особенностям помещений.

Те же правила СНИПа гласят, что размер межтрубного пространства обязан устанавливаться подходящим для монтажа огнеупорного или водоустойчивого материала.

Помимо этого, важно отметить, что правила СНИП подчеркивают, что размеры приспособлений для обустройства прохода сквозь стены или пол не должны создавать препятствий для свободного прохода основного сооружения. Это обязательное условие для проведения ремонтных мероприятий

Внутренний диаметр гильзы для проведения труб в перекрытиях не должен быть больше внешнего диаметра отопительного трубопровода на пять или десять миллиметров.

Важные тонкости и советы

По правилам система вентиляции должна разрабатываться на стадии проектирования здания, что существенно облегчит последующие монтажные работы. Однако на практике устройство или реконструкция вентиляционных узлов прохода через кровлю чаще выполняется  в уже эксплуатирующемся доме с учетом особенностей планировки.

Важные рекомендации экспертов по обустройству узла прохода воздуховода через кровлю:

Монтаж проходных элементов нужно выполнять с минимальным уклоном и изгибом. Оптимальное расположение труб – точно над внутренним стояком шахты вентиляции. Если такой точности достичь по каким-либо причинам не получается, рекомендуется использовать специальную гофрированную трубу для соединения стояка с выводом.

Фото 14. Гофрированная труба для УП

Важно четко различать узлы для обустройства прохода вентиляционной и дымовой трубы на кровле. Устройства для вентиляции рассчитаны на воздушные потоки нормальной и низкой температуры, а дымоходы выводят продукты сгорания, поэтому должны обладать высокой огнестойкостью

Как видите, сам процесс установки несложный, но требуется соблюдать все технологические аспекты во избежание нарушения герметичности покрытия и эффективности вентиляционной системы.
