Как из профильной трубы своими руками сделать односкатную крышу: расчет, строительство, нюансы

Создание конструкции постройки

Пошаговая инструкция

Металлокаркас возводят на столбчатом или мелкозаглубленном ленточном основании. Если грунт неустойчивый, прибегают к возведению плитного фундамента.

Сборку каркаса легче и удобнее производить из элементов готового каркаса заводского производства. Она осуществляется на винтовых соединениях, без использования сварки. Сварка потребует постоянного контроля не только расположения элементов конструкции, но и сварных соединений.

Начинают сборку снизу, устанавливая несущие детали нижней обвязки – стойки и колонны.

Первыми монтируют угловые колонны, затем промежуточные на расстоянии друг от друга чуть меньше материала обшивки. Обвязку внизу производят профилем большего сечения, который проходит по периметру фундамента. Как правило, используют профильные трубы квадратного сечения размером 100×100 или 60×60 мм.

Если применяется сварка, то стойки привариваются к специальным штырям, вмонтированным в фундамент. Все дальнейшие соединения также осуществляются сваркой.

Вертикальные элементы соединяют горизонтальными перемычками из труб меньшего сечения, укрепляют раскосами.

На уровне перекрытий монтируется верхняя обвязка. Лаги для пола также укладывают из профильной трубы, сверху настилают черновой пол, а затем напольное чистовое покрытие.

Подобный алгоритм сборки самый простой и удобный.

Видео демонстрирует процесс постройки дома на металлокаркасе:

Сборка элементов кровли

Стропильную систему устанавливают на завершающем этапе сооружения каркаса из профилированных труб.

Сами стропила должны опираться на мауэрлат. В данном случае он представляет собой усиленный швеллер, закрепленный по всему периметру верхней обвязки. На него опираются стропильные фермы и другие элементы крыши.

Если для кровли выбран легкий материал (ондулин, поликарбонат), то сборку фермы для удобства производят на земле. Собранную из труб малого сечения, её поднимают наверх и крепят сваркой или болтами к обвязке.

Для крыши из тяжелых материалов применяют более прочные трубы. Такую конструкцию собирают и крепят непосредственно на крыше.

Проведение электропроводки

В домах из металлокаркаса электропроводка ставится как открытого, так и закрытого типа.

Открытая проводка укладывается обычным способом, с использованием специальных каналов.

Установка скрытой проводки имеет в каркасном доме свои особенности.

Для её монтажа применяют стальные короба, со степенью защиты не ниже IP4X и толщиной стенок не менее 2,5 мм. Их сечение должно быть вдвое больше диаметра прокладываемых кабелей. При этом внутреннюю поверхность таких каналов покрывают антикоррозийной защитой – цинком или краской.

Изгибы и повороты рукавов делают с помощью сварки или резьбовых соединений, соблюдая некоторый уклон во избежание образования внутри труб скопления конденсата.

Обязательно производится заземление. Чтобы провода не повреждались острыми торцами, на концы труб надевают пластиковые втулки.

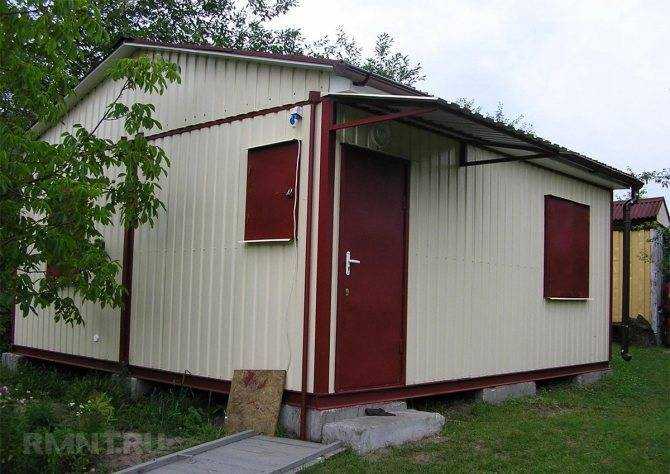

Фото готового результата

Каркасы из профилированных труб становятся все более популярными в сфере строительства. Надеемся, что опубликованный материал оказался для вас интересным. Желаем удачи в строительных делах, подписывайтесь на наши статьи, делитесь полученными знаниями в соцсетях.

Выбор формы

Форма ферм зависит от назначения и условий эксплуатации навеса. Каждая из них обладает преимуществами и недостатками. К популярным относятся:

1. Треугольной формы — классика постройки крыш и навесов с крутыми скатами. Благодаря простой форме они легко рассчитываются и изготавливаются. Треугольные конструкции обеспечивают хорошую естественную освещенность пространства под собой. Однако потребуется дополнительный расход материала и длинные балки для соединения центральных частей обрешетки. Также отмечается сложность сваривания острых углов.
2. Полигональные конструкции строятся для защиты больших площадей. Из-за сложной формы для облегченных навесов не применяются. Благодаря высокой прочности пролеты между фермами можно увеличивать, что уменьшает расход металла.
3. Хорошей прочностью обладают также фермы с параллельными поясами. В отличие от других видов они собираются из повторяющихся элементов одного размера с минимальным количеством стыков. Поэтому сваривать ферму для навеса этого вида несложно.

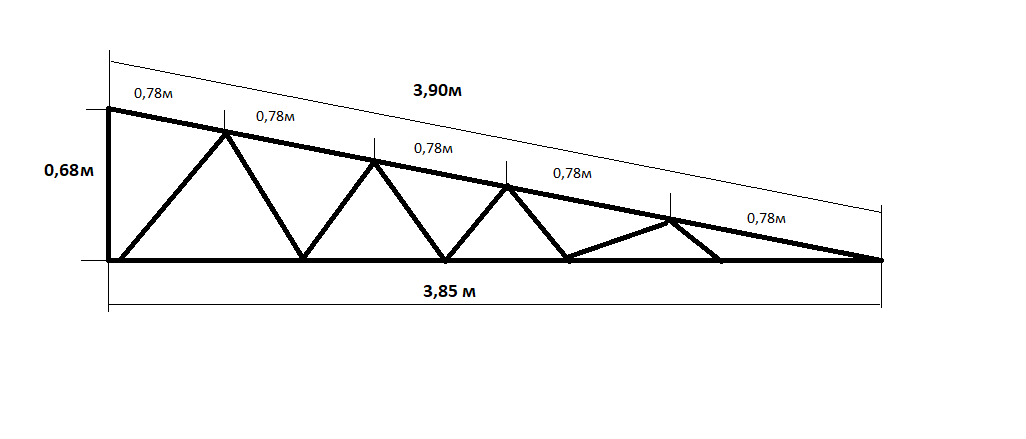

4. Односкатные фермы трапециевидной формы, устанавливаемые на опорных столбах надежны, так как жестко фиксируют строение. Для них не требуются длинные трубы на верхнюю решетку.

Помимо перечисленных форм сварку ферм из профильной трубы производят в виде арок, ножниц, буквы П, асимметричных, двух шарнирных, мансардных с центральной опорой и без нее.

Форма ферм зависит от назначения и условий эксплуатации навеса

Наружная и внутренняя обшивка

Для обшивки стен идеально подходит профилированный лист. Погонаж требуется выбирать с тем расчётом, чтобы стены можно было зашить без горизонтальных стыков. При этом зашивка фронтонов выполняется отдельно с нахлёстом поверх стен около 20 см. При выборе длины листов для покрытия кровли нужно руководствоваться тем условием, чтобы перехлёст на стыках не был меньше 30 см.

Перед обшивкой стен нужно сформировать проёмы под двери и окна. Для этого в нужных местах следует вырезать перекладины и сформировать рамки по периметру проёмов. Для правильного монтажа двери со стороны петель нужно установить массивную стойку из стального уголка или профильной трубы. Обшивку следует располагать с отступом 15–20 мм от поверхности фундамента, образуя деформационный зазор. Если щель необходимо закрыть, под нижний край профлиста следует подложить обычный кровельный конёк, который крепится к ленте дюбелями с шляпкой.

Перед обшивкой кровли поверх обрешётки рекомендуется настелить гидроизоляцию. Подойдёт рубероид, который раскатывается горизонтальными полотнами, начиная от низа ската с перехлёстом в 10 см. Покрытие кровли выполняется профлистом, который защищается на коньке кровельной планкой, торцы можно оставить открытыми.

Внутри садовый домик можно оставить совсем без отделки, возведя только перегородку, отделяющую кладовую от зоны отдыха. Однако если планируется хранить в бытовке овощи зимой, лучше обшить помещение изнутри деревянной рейкой и стружечными плитами. Даже такой простой обшивки будет достаточно, чтобы за счёт одной небольшой буржуйки поддерживать внутри плюсовую температуру.

Полы в обоих помещениях устроены очень просто. В технической зоне нужно снять верхний слой грунта и выполнить обратную засыпку гравием или керамзитом. В бытовой части выполняется пол на лагах — бруски 75х75 мм, уложенные поперёк перемычки фундамента, и настил из дюймовых досок. Чтобы избежать образования сырости в подполе, следует оставлять по контуру зазор около 10–15 мм, а грунт присыпать гашёной известью.

Процесс соединения отдельных элементов своими руками

Изготовление фермы из профильной трубы своими руками предполагает в процессе объединения всех составляющих использование таких соединительных элементов как спаренный уголок или прихватка.

При сборке верхнего пояса оптимальным соединительным элементом считается пара тавровых уголков, что соединяются друг с другом меньшей стороной. Нижний пояс соединяется уголками с ровными сторонами.

Установка раскосов осуществляется под наклоном в 45 градусов, тогда как стойки монтируются перпендикулярно к основанию. Для установки фермы в качестве соединителей используются крестообразные или тавровые уголки, которые хоть и имеют ровные стороны, но дополнительно поддерживаются пластинами.

После того так конструкция собрана можно переходить к осуществлению сварочных работ. Как сварить ферму из профильной трубы? Приветствуется как использование ручной сварки, так и автоматической, а тут можете по видео урокам посмотреть как нужно варить профтрубы.

Немного про фермы, электроды и Форсаж 180

Рекомендации по процессу установки

Во время изготовления фермы большой длины применяйте только парное количество панелей. А если ее длина превышает два десятка метров, то желательно использовать фермы Полонсо.

Выбор диаметра профиля обусловлен размером будущего навеса и градуса его уклона, но в любом случае расстояние от одной фермы до другой не должно превышать 1,7 м.

Возведение арочной фермы

При планировании изготовления каркаса арочного вида использование ферм является обязательным условием. Ее изготовление из профильной трубы по технологии несколько сложнее создания обычного каркаса.

Данные конструкции служат связующим звеном для лаг, столбов и опор. Если она правильно собрана, то это добавит ей надежности и предупредит его преждевременное разрушение и деформацию.

Изготовление арочных ферм из профильной трубы является самым лучшим решением, так как этот материал отличается прочностью и хорошо соединяется с листами поликарбоната, что используются для перекрытия.

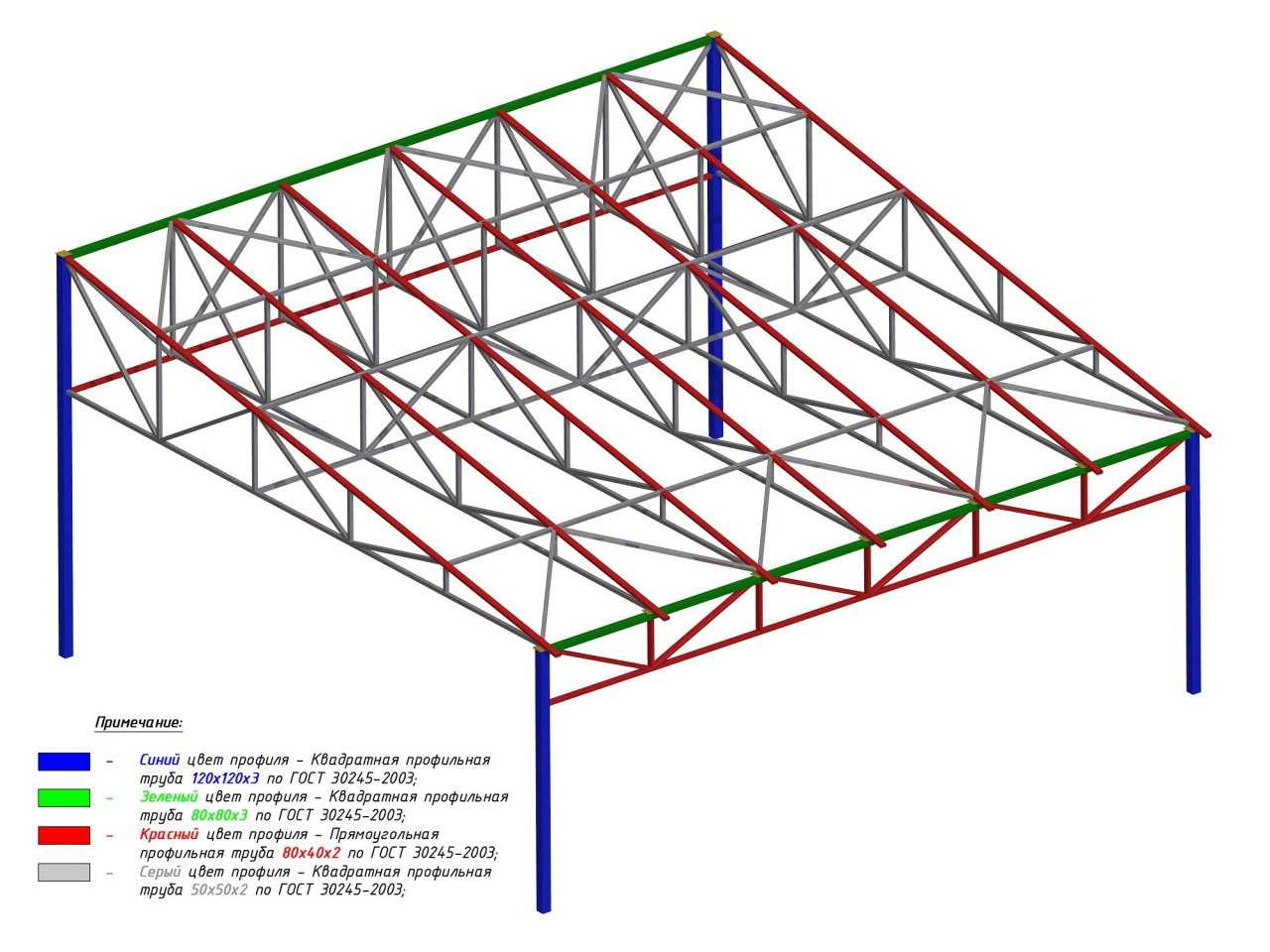

Проект типового каркаса здания с треугольными фермами с пролетами 12, 18, 21м

В противном случае большое скопление воды или снега может спровоцировать деформацию или даже поломку. От величины радиуса арки зависит, будут ли на ней задерживаться осадки.

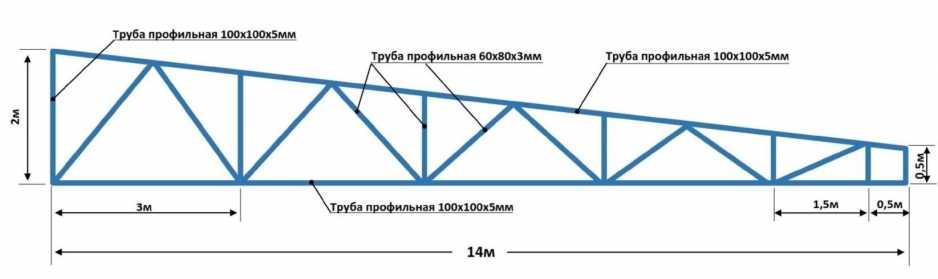

Односкатные виды из профильной трубы часто используются при создании навеса. Его особенностью является то, что более высокой стороной такой навес присоединяется к основному строительному объекту. Его покрытие подбирается исходя из внешних характеристик и конструктивных особенностей.

Установка односкатного навеса (расчеты и рекомендации)

Давайте подробнее рассмотрим устройство односкатного навеса, для которого будет использоваться ферма односкатная на 12 метров из профильной трубы, чертежи конструкции также должны прилагаться к расчетам и другой строительной документации.

Для перекрытия односкатного навеса лучше использовать листы поликарбоната двухметровой ширины. Конструкция должна собираться таким образом, чтобы край кровельного материала попадал именно на ферму.

Сегодня существует большое количество программ, которые позволяют не только провести все нужные подсчеты, но и наглядно увидеть каждый элемент будущей постройки. Ведь она станет хорошим решением для создания летней веранды или летнего гаража для личного автотранспорта.

Solidworks.Двухскатная ферма. Проектирование, расчет в Solidworks Simulation, чертеж

Основой металлического каркаса служит пара профилей с сечением 3х3 см. Между фермами обязательно использование полуметровых продольных перемычек, которые направлены на снижение снеговой нагрузки.

Для вертикальных стоек используется профиль большего сечения. Стойки устанавливаются с обеих сторон возле каждой фермы. Они закапываются в землю не менее чем на полметра и дополнительно заливаются бетоном. Таким образом, каркас укрепляется и приобретает способность выдерживать большое давление.

как сварить ферму своими руками часть 2

В любом случае изготовление ферм из профильной трубы любого вида и их использование является важным моментом в строительстве навесов любого вида, поэтому неплохо будет изучить несколько схем изготовлений по фотографиям и просмотреть пример расчета для любой формы. После чего можно приступать к своим расчетам.

• ГОСТР 52079-2003. «Трубы стальные сварные для магистральных газопроводов, нефтепроводов и нефтепродуктопроводов» М. 2005 год
• Голованов В.И. «Справочник слесаря-монтажника технологического оборудования» 2010 год
• Старичков В. С. «Практикум по слесарным работам: Учеб. пособие для подготовки рабочих на производстве» М. Машиностроение, 1983 год

Как правильно выбрать профиль

Предварительно предстоит определить:

• Размерность, контур и профиль кровли.
• Материал обоих поясов, сверху и снизу наряду с решетчатыми частями.
• Планируемую нагрузочную выносливость, а также наклонный угол.

Трубные элементы могут быть :

• с сечением в форме прямоугольника;
• квадратными.

Учитывая различный диаметр рекомендуется:

• При возведении малогабаритной постройки, применять длину труб – максимально 4,5 м, где сечение составляет 40х20х2 мм.
• При изготовлении ферм по размеру, превышающему 5-ти метровую длину, параметры 40х40х2.
• В остальных случаях оптимальные параметры – 40х60х2.

Каркас, при необходимости, в готовом виде есть возможность приобрести повсеместно.

Устройство крыши

Процесс возведения стропильной системы односкатной крыши во многом является более легким делом по сравнению с более привычной двускатной крышей. Однако, это только на первый взгляд.

Одной из проблем, возникающих при строительстве такого вида конструкции, является правильная укладка несущих балок:

• большая длина односкатной кровли требует четкого выдерживания угла наклона по всей длине;
• обязательное расположение стропильной конструкции с выдержанной геометрией (прямыми углами, разве что кроме случая постройки многоугольного строения);
• возможностью обойтись без использования мауэрлата.

При варианте укладки стропил на стену без мауэрлата производится четкий расчет мест установки стропил и контроль укладки всех балок со строгим выдерживанием расстояния между ними. В дальнейшем процесс строительства выглядит так:

• укладка стропил;
• проверка расстояний, закреплением положения стропил по краям и середине стропила досками обрешетки;
• закрепление стропил на стенах при помощи шпилек, анкерных болтов, или кирпичной кладкой (при таком варианте время возведения кровли может затянуться на несколько дней, так что анкерными болтами намного быстрее, а кирпичную кладку можно сделать позже);
• обшивка стропил досками обрешетки;
• установка водостоков;
• укладка гидроизоляционного материала;
• монтаж кровельного покрытия;
• установка ветровых досок;
• в случае необходимости установка конькового свеса.

При монтаже рекомендуется посредине стропил установить подпорные стойки для усиления стропильной конструкции.

Особенности конструкции

Навес – это малая архитектурная форма, часть крытой площадки, имеющей функциональное или декоративное назначение. Основная функция этой конструкции – защита площадки от осадков и солнца.

Металлопрофиль выгодно отличается от других материалов устойчивостью к биологическому, химическому, механическому воздействию. Профтрубы с квадратным или прямоугольным сечением просты в проектировании и монтаже. Одинаково хорошо они подходят для монтажа небольшого козырька для крыльца и устройства просторной крытой площадки.

Навес состоит из:

• фундамента;
• опор или подвесов – вертикальных и наклонных несущих элементов каркаса;
• боковых соединительных элементов – откосов и ферм;
• стропильной системы, состоящей из стропильных ног, ферм, обрешётки;
• кровли.

В случае возведения навеса над небольшой площадкой, например, крыльцом или песочницей, можно обойтись без ферм – конструкция вполне выдержит снег и ветер, так как в ней не будет горизонтальных участков большой протяжённости.

Если же планируется оборудовать навес над местом парковки или бассейном, горизонтальные перекрытия и стропильные ноги будут иметь большую длину. Такие протяжённые элементы уязвимы перед нагрузкой. Чтобы её распределить и придать конструкции жёсткость, на этих участках используют не отдельные трубы, а фермы (усиленные детали конструкции, состоящие из двух труб и соединяющих их вертикальных и наклонных элементов – стоек и раскосов).

Фундамент для навеса чаще всего делают столбчатым, так как его оборудование не требует больших землеройных работ. Кровлю выполняют из поликарбоната, профлиста, ондулина и других листовых материалов.

Фермы в качестве элементов каркаса

Фермы выполняют функцию дополнительной связывающей детали при обустройстве навеса. Они придают каркасу большую устойчивость и прочность (прочитайте: «Как сделать каркас из профильной трубы для дома – теория и практика»). Для них следует специально нарисовать чертеж. Согласно нормам, проведение расчетов требуется для ферм из труб, у которых угол наклона составляет более 6 градусов. Но специалисты считают, что нужно отталкиваться от 8 градусов.

Дело в том, что зимой на поверхности крыши при незначительном угле наклона будет накапливаться опавший снег. Оптимальным принято значение, равное 15 – 20 градусов. Такой наклон ската кровли подходит для покрытий из профнастила, шифера, пластика, поликарбоната и других современных материалов.

Фермы могут иметь следующую форму:

• треугольную;
• арочную;
• прямоугольную;
• ломанную;
• трапециевидную.

Внутри ферм дополнительно монтируют стойки, прогоны, раскосы, подкосы. В чертеже должны быть указаны как размеры, так и перечень и количество материалов, которые потребуются.

Далее монтируют обрешетку из бруса высотой 50 миллиметров. Она нужна для фиксации покрытия кровли. Деревянный брус следует предварительно обработать антисептическим средством, либо покрасить краской, чтобы не допустить порчу древесины.

Таблица расчета арочной фермы

Ферма – это основа всего покрытия. Для ее установки потребуются прямые стержни, соединяемые в шарнирных или жестких узлах.

Установка арочной фермы

Ферма включает в себя пояса верхнего и нижнего вида, стойки и раскосы. В зависимости от оказываемых нагрузок на все элементы арочной фермы выбирается материал для нее. Нагрузки на сооружение определяются в соответствии с требованиями СНиП. Для чего выбирается схема строения, где указываются контуры поясов фермы. Схема зависит от того функции навеса, его крыши и ее угла размещения.

Таблица расчета арочной фермы

После определяются размеры фермы. Ее высота фермы зависит от кровельного материала и вида фермы — стационарная или передвижная. Ее длина – по желанию. При пролетах между стойками от 36 м рассчитывается строительный подъем — обратный изгиб фермы от ощущаемых нагрузок. После рассчитываются размеры панелей, которые зависят от промежутка между элементами, распределяющими нагрузку на конструкцию фермы. От этого зависит расстояние между узлами. Совпадение обоих показателей обязательно.

Строительный подъем арочной фермы

У арочной фермы направляющим является нижний пояс, выполненный в виде дуги. Профили соединяются ребрами жесткости. Радиус арки может быть любым и зависит от природных условий расположения фермы и ее высоты. От несущей способности конструкции фермы зависит ее качество. Чем выше ферма, тем меньшее снега будет задерживаться. Количество ребер жесткости помогает противостоять нагрузкам. Все детали навеса лучше сварить.

Количество ребер жесткости арочной фермы

Для начала рассчитывается коэффициент μ для каждого пролета пояса верхнего вида — переходящая нагрузка снежной массы на земле на его нагрузку на конструкцию. Для чего нужно знать угол наклона касательных. С каждым пролетом радиус угла становится меньше. Для вычисления нагрузки используются показатели Q — нагрузка от снега на 1-вый узел фермы, и l — длина стержней из металла. Для этого вычисляется cos угла расположения перекрытия.

Таблица общей нагрузки арочной фермы на почву

Нагрузка вычисляется по формуле — произведение l и μ и 180. Соединив все показатели вместе, рассчитывается общая нагрузка арочной фермы на почву и подбираются материалы и их габариты.

Состав навесов из профильных труб

Навесы из металлопрофиля состоят из нескольких частей

• Фундамент: в большинстве случаев, можно обойтись и малым объёмом, так как данные конструкции не обладают огромной массивностью. Однако, желательно перестраховаться и не экономить на безопасности, так как это может привести к необратимому разрушению каркаса без возможности восстановления.
• Опоры и подвесы: данные части конструкции выступают в роли защиты от разрушения и поломок. Их установка обязательна в любых случаях, ведь без какой-либо из этих деталей невозможно функционирование навеса.
• Откосы и фермы: их единственная функция — соединение опор и подвесов между собой, тем самым образовывая надёжную систему противодействия деформации.
• Кровля: дополнительный защитный слой, наносимый непосредственно на материал, из которого состоит конструкция.

Несмотря на прекрасное улучшение функционала навесов, от ферм всё же можно отказаться в нескольких случаях. Если возведение защитной конструкции происходит над небольшой площадью (детская игровая площадка, песочница, крыльцо), то от данной системы дополнительной защиты можно спокойно отказаться, так в ней не будет острой необходимости ввиду отсутствия продолговатых горизонтальных участков.

Иная ситуация наступает при возведении навеса в местах парковки или бассейнов. Здесь горизонтальные участки имеют намного большую длину, из-за чего от ферм отказаться просто нельзя. Напротив, из-за уязвимости к малейшим внешним нагрузкам, приходится отдавать предпочтение в сторону двухтрубных конструкций, соединяющие стойки и раскосы между собой. Данный вид ферм применяется для придания навесам жёсткости и прочности.

При создании фундамента зачастую останавливаются на столбчатом варианте, так как он представляет собой наименее трудоёмкий процесс, при этом, не снижающий работоспособности конструкции. В ходе работы почва не подвергается обильному землеройным процессам, благодаря чему, может использоваться повторно, хоть и с небольшим шансом.

Кровля

Универсальность навесов из профильных труб позволяет им легко модифицироваться. Кровля — технический параметр, обладающий наибольшим количеством возможностей дополнения и улучшения первоначального состава.

Навес из поликарбоната

Разнообразие заключается в большом выборе материалов для покрытия крыши. Кроме стандартной поликарбонатной отделки, можно применять шифер или металлический профнастил. В зависимости от выбора кровли, технические и физические параметры конструкции будут меняться, в зависимости от материала. Так как крыша — основная часть, то именно от кровли и будет зависеть сложность и трудоёмкость работы.

Фермы

Данные части навеса относятся к прикладным связующим участкам конструкции. Их главное свойство и функция — повышение прочности конструкции за счёт объединения опор между собой. Главная величина, характеризующая фермы — угол наклона. Он отвечает за возможность сбрасывания осадков с поверхности крыши. Усреднённое значение данного параметра — 6 градусов, однако рекомендуется использовать 8, так как при нём можно не боятся снега или дождя.

Состав фермы легко модифицируется: внутрь конструкции можно устанавливать стойки, прогоны, дополнительные опоры. Все детали и добавления нужно заносить обязательно заносить в чертёж.

Монтаж позволяет не только горизонтально скреплять основные опоры, выполненные из профильного металла, крестообразными связями, но и осуществлять сборку из пустотелых элементов, что значительно снижает исходный вес каркаса.

Стандарты выбора профильных труб для сооружения ферм

Чтобы выбрать необходимые варианты для улучшения прочности навеса, необходимо изучить  постановление, в котором описываются виды конструкций и грунтовки:

Постановление СНиП 2.01.07-85 о видах конструкций и грунтов

Конструкции и грунтовка
Конструкции	Грунтовка
Металлические	Свободные бетонные	Изоляционные бетонные	Промышленный бетон	Природного происхождения	Искусственно насыпные

Характеристики прочности

Необходимые величины для навесов из профильных труб

Величина длины пролёта, м	1.2	2.3	3.5	4.5	5.8
Физические параметры трубы	Максимальная нагрузка на конструкцию, кг
42х42х2	77.4	19.4	7.33	3.98	1.77
42х42х3	98.9	26.6	9.54	4.55	2.22
52х52х4	130.7	37.7	14	6.57	3.45
63х63х3	200.7	44.3	17.2	8.99	4.66

Навес к дому из металлопрофиля

Пристроенный навес к дому с одной стороны проще и функциональнее отдельно стоящего навеса. Не всегда есть возможность разместить навес с опорой на основную постройку, но этот вариант более выгоден по некоторым причинам:

• отвод воды от фундамента и стен;
• стоимость опор и каркаса можно смело делить на два;
• если это автомобильный навес, то машина будет почти, как в гараже.

Единственной сложностью может стать привязка конструкции к зданию, но если разобраться, то никаких сложностей не возникнет, главное, все делать с небольшим запасом по прочности. Стойки, которые стоят в удалении от дома вкапывают в землю и бетонируют, а можно просто укрепить их бутованием, если навес не очень громоздкий.

Заливка фундамента и установка несущих опор

Фундамент для навесов из металлического профиля делается столбчатый. Ямы копаются ручным или механическим буром, на глубину в 50 см. Армирования не делается, раствор замешивается из 3 частей песка и 1 части цемента. На застывание фундамента потребуется трое суток, после чего можно приступать к дальнейшим работам.

К нижней части опорных столбов привариваются «пятки», — закладные, за счет которых вся конструкция будет крепиться к фундаменту. В закладных по углам просверливаем отверстия и прикручиваем столбы анкерами к бетону. Эту работу выполняем, сверяясь со строительным уровнем.

Сборка крыши навеса

Ответ на вопрос — как сварить ферму для навеса довольно прост. Это делается они из боковых профилей и раскосных решеток. Обычно первые имеют сечение на 10 мм большее, чем вторые, но оно может быть и одинаковым. Начинаем со сращивания по краям, продолжая затем двигаться к центру:

• Точечное наживление.
• Проверка по уровню и, если нужно, правка кувалдой.
• Полная обварка элементов.

Обычно боковые и стропильные фермы собираются отдельно, затем по очереди устанавливаются на опоры: сначала боковые, а на них стропильные. Однако, если есть подъемное оборудование, весь каркас крыши можно собрать на земле, как это показано на фото ниже.

Поднимаем фермы или готовый каркас из профиля на опоры – тут понадобится минимум две пары рабочих рук. Далее стандартные действия: точечная сварка, проверка уровнем, а затем постоянная сварка. После того, как вся конструкция каркаса будет собрана, производим зачистку мест сварки от окалины и обработки их антикоррозийным составом. Если металлический профиль не имеет защитного покрытия по всей поверхности – наносим его самостоятельно. К этому этапу следует относиться очень внимательно, так как от него зависит продолжительность эксплуатации навеса.

Монтаж поликарбоната

Поликарбонатные листы укладываются на каркас как есть, без снятия защитной пленки. При помощи дрели на них высверливаются отверстия для вхождения креплений – в 4 см от края. Используем не обычные метизы для металла, а специальные термошайбы, с уплотнительными кольцами и заглушками. На отверстие накладываем термошайбу, закручиваем ее саморезом и закрываем его шляпку заглушкой. Вхождение крепежа должно быть строго перпендикулярным поверхности поликарбоната. Закручиваем плотно, но не перетягиваем, во избежание порчи поверхности материала.

Стыковку листов поликарбоната производим при помощи разъемного профиля. Его нижняя часть прикручивается на обрешетку каркаса еще до укладки кровельного материала. Крышка «пристегивается» посредством зубчатого замка, «лапки» которого расположены на обоих частях профиля. На рисунке видно, что крышка снабжена резиновыми прокладками, которые обеспечивают дополнительную изоляцию стыков.

И остается последний шаг – закрываем боковые срезы поликарбонатных листов перфолентой, а затем торцевым профилем. Так мы защитим воздушные каналы кровли от проникновения влаги и загрязнений. На этом строительство металлического навеса окончено, можно переходить к отделке площадки под ним.

Крепление конструкции к зданию

Поскольку стоек будет всего две-три с одной стороны, то легкий прокат уже не подойдет. Здесь нужно использовать прочный пустотелый прокат 40х60 мм или подобный ему, но не меньше. Зимы бывают разные. К зданию ферму фиксируют анкерами, а если площадь перекрытия большая, более 6 квадратов, тогда устраивают несколько дополнительных пристенных стоек. Вся конструкция фиксируется при помощи сварки, после чего обрабатывается грунтом и окрашивается. Кровельное покрытие фиксируется при помощи саморезов через уплотнительные шайбы.

Среди вариантов, которые представлены на картинках, наверняка найдется навес, который вдохновит на постройку собственной конструкции. Желаем удачи в реализации самых смелых задумок!

Требования к расчету профильной трубы для строительства фермы

При расчетах размеров и толщины стенки профильных труб, требуемых для сооружения Ваших металлоконструкций; учитываются следующие условия:

• Размеры металлоконструкции, и в частности, длина, шаг опор – расстояние между опорами.
• Высота опор и ферм.
• Форма ферм.
• Максимальная снеговая нагрузка зимой.
• Ветровая нагрузка.
• Возможные особенности геологических условий (сейсмическая активность, возможность оползней).
• Вес покрытия.

Что будет, если рассчитать неправильно

При неправильных расчетах возможны следующие последствия:

• Конструкции фермы будут деформироваться под весом снега, мокрой листвы.
• В самом неудачном случае конструкции будут деформироваться под собственным весом.
• Вся конструкция может обрушиться при сильном ветре.
• Деформация рано или поздно приведет к разрушению фермы и всей конструкции, что опасно для человека и может повредить предметы, находящиеся под навесом – машину, например.
• Непрочная и подвижная конструкция будет приводить к разрушению кровли, положенной на ферму.
• При применении слишком мощного и тяжелого профиля неоправданно возрастают затраты на материалы и работы при возведении металлоконструкции.
