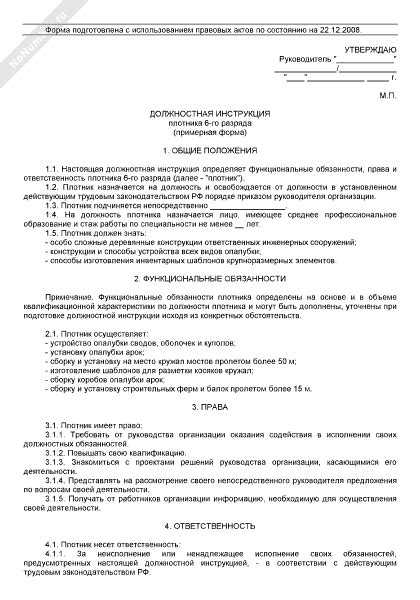

Должностная инструкция плотника 6-го разряда

Процесс забивки ж/б свай – этапы

Если рассматривать полный процесс погружения свай, то его можно описать несколькими последовательными этапами:

доставка. Железобетонные сваи достаточно тяжелые изделия, которые нужно привезти, выгрузить и расположить на строительном участке так, чтобы минимизировать их перемещения в процессе забивки;
разработка плана работ. С учетом места расположения сваи и проекта работы, разрабатывается маршрут движения копера и молота по участку;
подготовка участка. В частности: вывоз мусора, удаление деревьев, выравнивание (если предполагается) и т.п. В некоторых случаях перед установкой свай выполняется рытье котлована;
разметка места установки свай;
нанесение разметки на сваю. Разметка наносится яркой краской с шагом в 1000 мм. Наличие меток позволяет контролировать степень и скорость заглубления сваи в почву;
настройка оборудования;
забивка свай выбранной технологией.

Примечание. В ходе монтажа каждой сваи выполняется контроль уровня ее отклонения от вертикальной оси. Допустимые отклонения содержатся в документе («Контроль качества возведения фундаментов из забивных и буронабивных свай»).

Принцип технологии

Для буроинъекционных опор в земле делаются скважины диаметром до 40 см. При достижении необходимой глубины они наполняются водоцементным или цементно-песчаным составом, подающимися внутрь под большим давлением с помощью полого шнека. За счет подачи раствора под давлением его можно заливать и в горизонтально, и в вертикально сделанные скважины. Затем в еще не застывший бетон устанавливается армированное каркасное основание.

Требования к армированию и бетонированию

С учетом действующего СНиП существуют определенные требования к бетонированию и использованию армирования в буроинъекционных сваях. Технология установки:

Сечение устанавливаемого каркаса должно быть всегда меньше на 14 см, в отличие от диаметра пробуренной полости. Это позволяет избежать заклинивания каркаса в скважине.
Для армирования применяются пространственные каркасы, у которых продольные пояса находятся на одинаковом расстоянии по отношению друг к другу. Минимальное число продольных прутьев — 6 штук, класс арматуры — А3 (сечение — не менее 18 мм).
К армирующим каркасам предъявлены высокие требования относительно жесткости. Крепление элементов производится с помощью сварки, арматура должна быть дополнительно усилена стальными кольцами, находящимися с внешней части каркаса с дистанцией 2 м. Устанавливаются кольца с шириной 5−10 см, толщиной — 8−10 мм.
Наибольшая длина арматуры — 11,7 м. Если требуется установка каркаса в скважину большего размера, то отдельные части свариваются друг с другом на стройплощадке.
Для устройства буроинъекционных свай используется бетон М300 с классом сжатия не менее В22,5.

Также требуется заливка защитного бетонного слоя вокруг каркаса слоем не менее 7 см. Равномерное расположение арматуры в скважине достигается благодаря креплению фиксаторов на металлических кольцах жесткости.

Условия монтажа

Также существуют требования и к непосредственно процессу монтажа БИС. С учетом СНиП должны быть соблюдены следующие условия:

Во время постоянных работ можно бурить близлежащие скважины с шагом, который не превышает 3 диаметра уже находящейся сваи. Если дистанция меньше допустимой, разрабатывать новую опору можно только по истечении суток после заливки бетоном предыдущей опоры.
Процесс заливки бетоном производится при постоянных поступательно-возвратных передвижениях шнека.
Обязательное сохранение постоянного давления подачи бетонного раствора при наполнении полости, при его снижении требуется уменьшить время извлечения шнековой колонны.
После окончания процесса заливки бетоном МБУ должна отъехать от скважины. Грунт, который был выработан во время установки опоры, убирается с помощью экскаватора.
После очистки территории в устье скважины устанавливается кондуктор и выполняется заливка бетоном надземной части опорного столба.
Армирование сваи производится тут же по окончании наполнения полости бетоном и очищения устья скважины.

Расчет

Рассмотрим на примере расчет арматуры. Необходимые для расчета параметры вы можете взять в вашем проекте. Для нашего примера мы примем следующее:

16 свай в нашем фундаменте;
Шаг свай – 2 метра;
Высота сваи – 2 метра;
Диаметр сваи – 20 сантиметров.

Армирование будет проводиться по всей длине равномерно. На соединение ростверк-свая потребуется не менее 35 см для продольной арматуры. Исходя из СНиП армирование буронабивной сваи этого диаметра должно проводиться не менее 4 прутками. 2,35*4=9,4 метра на одну колонну, и 16*9,4=150,4 метра на все 16 свай.

Мы рассмотри продольную схему армирования Арматурный каркас, для сохранения формы должен иметь перемычки (хомуты) с шагом 1 метр. Перемычка (хомут) представляет собой окружность или многогранник (для 4 прутков продольной арматуры, в нашем случае – квадрат). 3,14*0,2=0,63 метра – на одну перемычку или 0,63*3=1,9 метра – на одну буронабивную сваю. 16*1,9=30,4 метра – на все 16 свай. Для соединения используйте или сварку, или вязальную проволоку диаметром 1,2-1,7 мм. На одну скрутку потребуется около 30 см проволоки. 12*0,3*16=57,6 метров – на 16 буронабивных свай. Если требуется придать свае уширение в нижней части, то понадобится арматуры на 10-15% больше.

Сфера использования

Чаще всего буроинъекционные столбы применяются в случае, если невозможно установить забивные сваи. Но это не единственная область их использования. Строители также могут воспользоваться этой технологией если:

необходима закладка фундамента на нестабильных грунтах;
требуется укрепление основной конструкции, когда необходимо превысить расчетные нагрузки — утяжелить поверхность фасада облицовкой, соорудить мансарду, установить надстройку;
необходимо сохранить естественный ландшафт от разрушений при строительстве;
исправить крен здания из-за неравномерной усадки уже сооруженной коробки конструкции.

Основное отличие буроинъекционных свай от буронабивных опорных столбов заключается в способе подачи инъекционного бетонного раствора в забой.

С учетом качественного состава почвы и близости прохождения подземных вод, технология постоянно усовершенствуется.

Так, сегодня существуют следующие способы:

Буроинъекционные опорные столбы с обсадкой отверстия монтируются в зонах с ослабленным грунтом, где часто происходит его пучение в зимний сезон. Обсадка выполняется с помощью металлических гильз, устанавливающихся в скважины. После заливают бетонный раствор.
БИС без дополнительной обсадки используется на стабильной почве с небольшим количеством подземных вод. Максимальный диаметр этих опор — 18 см. Пробуренную скважину армируют и заполняют бетоном зразу после достижения требуемой глубины.
Опоры с навивкой характеризуются особой технологией устройства. Скважины для них делаются с помощью специального наконечника в виде винта. Вместе с бурением производят армирование.

Плотник 6-го разряда

Характеристика работ. Выполнение сложных опалубочных работ. Устройство опалубки сводов, оболочек и куполов. Сборка и установка на место кружал мостов пролетом свыше 50 м. Изготовление шаблонов для разметки косяков кружал. Сборка коробов опалубки арок. Сборка и установка строительных ферм и балок свыше 15 м.

Должен знать: способы сборки и установки сложных деревянных конструкций инженерных сооружений; конструкцию и способы устройства выполняемых видов опалубки; способы изготовления инвентарных шаблонов крупноразмерных элементов строительных конструкций.

Требуется среднее профессиональное образование.

Виды и особенности забивных свай

Из всех разновидностей забивные сваи, как считается, являются наиболее надёжной опорой для фундамента. Благодаря тому, что они достаточно плотно держаться в грунте, именно забивная технология рекомендуется для обустройства тяжёлых ростверковых фундаментов. Забивка свай является самым старым и испытанным способом их погружения в грунт. Сегодня данная технология широко распространена по всему миру, в связи с чем разработаны различные методики забивки и специальные приспособления.

Железобетонные сваи

Современные забивные сваи могут быть нескольких видов:

Железобетонные. Имеют уже готовое заострённое окончание и могут быть любого сечения – квадратного, круглого, двутаврового и т.п. Должны быть изготовлены их бетона не ниже 300 марки и иметь внутри арматурный каркас. Перед забивкой отлитую сваю следует внимательно осмотреть – она не должна иметь трещин, деформаций и прочих дефектов. На верхний торец при заглублении надевается специальный стальной оголовок, предотвращающий его разрушение при ударах молота.
Деревянные. Изготавливают обычно из твёрдых пород деревьев (кедр, лиственница, дуб) и снабжаются коническим остриём из металла, надеваемым на заглубляемый конец. На верхнюю часть надевают металлический обруч, во избежание её растрескивания во время забивки. Бывают длиной до 10 и более метров, а диаметром до 40 см. В отдельных случаях, когда нужно добиться особой прочности свайного фундамента, применяются связки из нескольких свай – “пакеты”, забиваемые в грунт как единое целое.
Металлические. Наиболее распространённый тип свай, используемый в частном строительстве. Сталь является наиболее универсальным материалом, более долговечным, чем дерево, и более технологичным, чем бетон. Могут быть как изготовлены в домашних условиях, так и забиты в грунт с помощью ручного молота. Конструктивно состоят из трубы, острия и оголовка.

Плотник 4-го разряда

(в ред. Приказа Минздравсоцразвития РФ от 30.04.2009 N 233)

Характеристика работ. Выполнение плотничных и опалубочных работ. Покрытие крыш штучными кровельными материалами.

1. Общестроительные работы

Устройство деревянных перегородок. Сборка и монтаж из деревянных деталей, элементов и конструкций жилых и промышленных зданий. Заготовка, сборка, установка, разборка и смена мауэрлатов и стропил. Рубка внутренних стен из бревен. Устройство временных сооружений: террас, веранд, тамбуров, крылец, а также навесов, сараев, сторожевых будок, контор, проходных, кубовых, душевых, уборных. Устройство и смена деревянных оснований. Устройство каркасных стен. Чистая обшивка стен и потолков. Устройство, перестилка и сплачивание верхних дощатых покрытий (чистых полов) из отдельных досок. Устройство полов из брусков, клееных щитов, древесноволокнистых плит, торцовой шашки, из древесностружечных плит с заделкой стыков. Крепление столярных изделий к железобетонным деталям с помощью монтажных поршневых пистолетов. Установка оконных и дверных коробок, блоков и подоконных досок. Установка пластиковых окон и балконных дверей с заполнением зазора между рамой и стеной монтажной пеной. Установка мансардных окон. Установка дверей ламинированных с телескопической коробкой. Устройство чистых заборов. Сухое антисептирование. Антисептическая и огнезащитная пропитка деревянных конструкций и деталей в ваннах. Установка бандажей на столбы. Изготовление, укладка, разборка и смена лаг, балок и прогонов. Смена междуэтажных и чердачных перекрытий. Устройство подмостей, лесов и эстакад без наращивания стоек. Монтаж блочных подмостей. Ремонт каркасных стен, полов и дощатой кровли. Устройство сопряжений под углом с помощью врубок, пластинчатых нагелей и шпоночных соединений. Устройство шпальных клеток под тяжеловесные конструкции и оборудование. Выправка и подклинивание накаточных путей при надвижке пролетных строений мостов. Изготовление и постановка схваток по сваям или стойкам, вкладышей и затяжек, подкосов, раскосов и стропил ледорезов. Изготовление ригелей и установка шпоночных брусьев по сваям. Установка ножа ледореза. Укладка упорных брусьев с закреплением их насадками. Изготовление и укладка мауэрлатных брусьев на опоры, поперечины охранных и колесоотбойных брусьев. Заготовка деревянных шпунтовых свай и пакетов. Изготовление и постановка подбабков (прирубов). Укладка насадок по маячным сваям и шпунтовому ряду. Заготовка и сборка А-образных, трехстоечных и П-образных деревянных опор линий связи и электропередач. Покрытие и ремонт трех- и четырехскатных шатровых, мансардных, вальмовых, Т- и Г-образных в плане крыш асбестоцементными листами и плитками (шифером). Обделка свесов, примыканий, коньков, ребер и слуховых окон. Устройство деревянных каркасов для подвесных потолков всех типов и обшивки стен. Устройство подвесных потолков по деревянным каркасам из плиток «акмигран», алюминиевых плит, плит АГТ и т.п. Обшивка стен и потолков древесноволокнистыми и древесностружечными плитами (кроме декоративных). Установка малых форм, изготовленных в заводских условиях.

2. Опалубочные работы

Устройство лесов, поддерживающих опалубку. Установка опалубки колонн, балок, плит перекрытий, стен и перегородок, фундаментов, массивов, стоек рам и прогонов. Изготовление и установка кружал домкратных рам, заглушин, щитов для скользящей опалубки и рабочего настила. Изготовление и ремонт щитов опалубки для массивов морских гидротехнических сооружений с продольными и поперечными люками и крупнопанельных щитов опалубки с ребрами. Устройство настилов в гибких швах из досок и брусьев. Разборка опалубки арок, куполов, сводов, оболочек, резервуаров, баков, бункеров, спиральных камер, отсасывающих и подводящих труб, а также лесов, поддерживающих опалубку. Устройство подвесной опалубки перекрытий.

Должен знать: основные элементы деревянных частей зданий и деревянных конструкций и требования, предъявляемые к их качеству; способы устройства каркасов стен, чистых обшивок и временных сооружений; способы заготовки шпунтовых свай; способы соединения деталей простыми врубками; способы сухого антисептирования; способы пропитки деревянных конструкций и деталей антисептическими и огнезащитными составами в ваннах; способы разметки и покрытия крыш; требования, предъявляемые к качеству штучных кровельных материалов и покрытий; устройство монтажных поршневых пистолетов и правила их эксплуатации.

Iii. права

Плотник 6 разряда имеет право:

1. Запрашивать и получать необходимую информацию, а также материалы и документы, относящиеся к вопросам своей деятельности.

2. Повышать квалификацию, проходить переподготовку (переквалификацию)

3. Принимать участие в обсуждении вопросов, входящих в его функциональные обязанности.

4. Вносить предложения и замечания по вопросам улучшения деятельности на порученном участке работы.

5. Требовать от руководства организации оказания содействия, в том числе обеспечения организационно-технических условий и оформления установленных документов, необходимых для исполнения должностных обязанностей.

6. Принимать самостоятельные решения, руководствуясь квалификационными требованиями и должностными обязанностями

7. ___________________________________________________________

Допуски на сваи по СП 45.13330.2017 «Земляные сооружения основания и фундаменты»

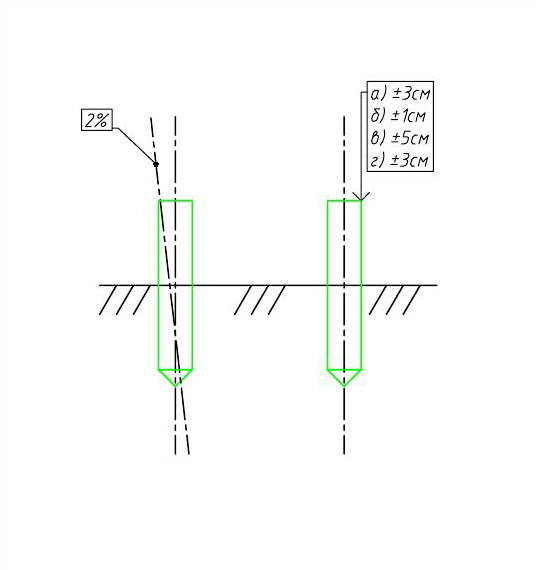

Положение по вертикали забивных свай (кроме свай-стоек) и отметок голов свай:

а) с монолитным ростверком
б) со сборным ростверком
в) безростверковый фундамент со сборным оголовком
г) сваи-колонны

Технические требования и предельные отклонения

СП 45.13330.2017 «Земляные сооружения, основания и фундаменты.», п. 12.8.27, табл. 12.1 (выдержки из таблицы)

He допускается!

— погружать сваи с трещинами более 0,3 мм.

Требования к качеству применяемых конструкций

ГОСТ 19804-91 «Сваи железобетонные. Технические условия.» , п. 1.3.11, табл. 3

или

ГОСТ 19804-2012 «Сваи железобетонные заводского изготовления.» , п. 6.13, табл. 3

На поверхности свай не допускаются:

раковины диаметром 15 (20 новый ГОСТ) мм и глубиной 5 (10 новый ГОСТ) мм;
наплывы бетона высотой более 5 мм;
местные околы бетона на углах свай глубиной более 10 (20 новый ГОСТ) мм и общей длиной более 50 (100 новый ГОСТ) мм на 1 м свай;
околы бетона и раковины в торце сваи;
трещины, за исключением усадочных, шириной более 0,1 мм.

Маркировка

На боковой поверхности сваи на расстоянии 50 см от торца или на торце должны быть нанесены несмываемой краской:

товарный знак предприятия-изготовителя;
марка сваи;
дата изготовления сваи;
штамп ОТК;
масса сваи.

Каждая партия свай должна сопровождаться установленной формы документом о качестве.

Сваи должны храниться рассортированными по маркам в штабелях высотой не более 2,5 м, горизонтальными рядами, остриями в одну сторону. Между горизонтальными рядами свай должны быть уложены деревянные прокладки, расположенные рядом с подъемными петлями или, в случае отсутствия петель, в местах, предусмотренных для захвата свай при их транспортировании. Прокладки должны быть расположены по вертикали одна над другой, толщина прокладок должна быть на 20 мм больше высоты петель.

Указания по производству работ

СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты.», пп. 11.5, 11.10

Величина отказа забиваемых свай или амплитуда колебаний в конце вибропогружения свай не должна превышать расчетную величину. Отказ свай в конце забивки следует измерять с точностью до 0,1 см.

Сваи длиной до 10 м, недопогруженные более чем на 15 % проектной глубины, и сваи большей длины, недопогруженные более чем на 10 % проектной глубины, но давшие отказ равный или менее расчетного, должны быть подвергнуты обследованию для выяснения причин, затрудняющих погружение, на основании которого должно быть принято решение о возможности использования имеющихся свай или погружения дополнительных.

При поломке свай и в случае вынужденного погружения ниже проектной отметки следует по согласованию с проектной организацией нарастить их монолитным железобетоном.

Обзор документа

Утвержден профстандарт “Плотник промышленный”.

Цель деятельности – изготовление, сборка, установка, ремонт и реставрация деревянных конструкций в промышленности.

Установлены требования к образованию и обучению, к опыту практической работы.

Предусмотрены особые условия допуска к работе. Среди них – обязательные предварительные, периодические и внеочередные медосмотры, противопожарный инструктаж.

Для просмотра актуального текста документа и получения полной информации о вступлении в силу, изменениях и порядке применения документа, воспользуйтесь поиском в Интернет-версии системы ГАРАНТ:

1. За ненадлежащее исполнение или неисполнение своих должностных обязанностей, предусмотренных настоящей должностной инструкцией, — в пределах, определенных действующим трудовым законодательством Российской Федерации.

2. За правонарушения, совершенные в процессе осуществления своей деятельности, — в пределах, определенных действующим административным, уголовным и гражданским законодательством Российской Федерации.

3. За причинение материального ущерба — в пределах, определенных действующим трудовым и гражданским законодательством Российской Федерации.

Настоящая должностная инструкция разработана в соответствии с положениями (требованиями) Трудового кодекса Российской Федерации от 30.12.2001 г. № 197 ФЗ (ТК РФ) (с изменениями и дополнениями), профессионального стандарта «Плотник промышленный» утвержденного приказом Министерства труда и социальной защиты Российской Федерации от 21 апреля 2021г. №383н и иных нормативно–правовых актов, регулирующих трудовые отношения.

Что такое буросекущие сваи

Буросекущие сваи (БСС) относятся к виду буронабивных свайных опор, широко используемых для передачи значительных усилий на плотные слои грунта на большую глубину. В готовом виде фундамент похож на настоящую стену из сплошного бетона, расположенную в грунтовом массиве. В отличие от забивных свай, погружаемых ударными механизмами, БСС изготавливаются непосредственно в готовой скважине без применения динамических воздействий. Опоры устанавливают сплошными рядами, частично перекрывая каждый сегмент соседнего элемента.

Строительный котлован с ограждением стенок буросекущими сваями.

Созданной герметической конструкцией, как отсекающим барьером, защищают стенки котлована от осыпания почвы или конструкции фундаментов близлежащих сооружений от разрушения. Прочная и водонепроницаемая бетонная стена надежно выдерживает сдвигающие нагрузки от боковых земляных массивов и грунтовых пластов.

Сваи буросекущие относятся к виду классических набивных свайных опор с необычной схемой усиления внутренней полости арматурными каркасами.

Отказ сваи при забивке

Глубина погружения сваи определяется расчетным методом и отражается в проекте. Однако на практике свая может не достигнуть расчетной глубины или уйти ниже заданной отметки.

Случай, когда свая больше не погружается в результате прикладываемого к ней усилия называется «отказ грунта» или «отказ сваи».

Расчет точки отказа можно выполнить по формуле:

Убедиться, что свая точно достигла «отказа» выполняется ряд ударов (при ударной технологии) или увеличивается время, в течение которого к оголовку сваи прилагается усилие (при вдавливающей технологии). Эти удары, не приводящие к продвижению сваи в почву, называются «залог».

Есть еще один термин, описывающий случай, когда свая не погружается из-за перегрева – «ложный отказ». В этом случае работы приостанавливаются на время, достаточное для остывания наконечника сваи, находящегося в грунте.

Примечание. При отсутствии отказа по достижению проектной глубины сваи дозабиваются после четырехдневного перерыва. Если отказ не достигнут – следует искать причины и менять порядок проведения забивки, чтобы исключить снижение проектной несущей способности конкретной сваи.

Изготовление каркасов

Рассмотрим создание пространственного каркаса для армирования сваи. Обязательно учитывайте защитный слой бетона (3 – 5 см). Слой между арматурой и внешней поверхности железобетонного изделия. Ваш каркас должен быть меньше, чем внутренний размер опалубки, для обеспечения защитного бетонного слоя. Длина продольной арматуры должна быть больше длины сваи минимум на 35 см. Покрытие арматуры антикоррозионным составом продлит фундаменту срок службы. Рекомендуем сделать так:

нарубить в размер продольные прутки;
загнуть на оправке хомуты (подготовьте все хомуты, хотя бы на 1 сваю);
если армируется забивная свая, то отступите с концов расстояние под усиление сетками и для конической обоймы на острие;
закрепите хомут (сваркой или проволокой), отступите на шаг поперечной арматуры и закрепите следующий хомут, следите чтоб каркас не потерял форму;
если армируется забивная свая, закрепите сетки на навершии и обойму на острие, монтажные петли и центрующий штырь если он используется.

Спецтехника для установки свай

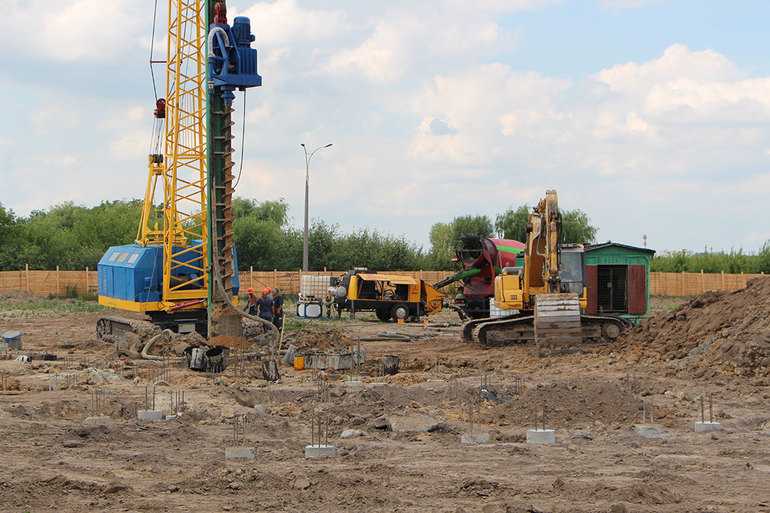

Для организации буроинъекционных опор используют мобильные буровые установки (МБУ). При сооружении фундаментов чаще всего используют колесные МБУ.

Буровое оборудование МБУ находится на основной платформе, которая крепится к транспортному шасси на шарнирных соединений. С учетом вида платформы спецтехника бывает поворотной и фиксированной. Для бурения каждой следующей скважины МБУ с фиксированным механизмом необходимо изменять положение, при этом наличие поворотной техники позволяет машине бурить одновременно несколько скважин с учетом их расположения.

Основная рабочая часть МБУ — буровая колонна, состоящая из вертлюга, бура шнекового типа, подъемных цилиндров, вращателя и металлической мачты, по которой передвигается шнек.

Острие бура комплектуется заглушкой, предотвращающей заполнение скважины землей во время разработки полости. При окончании бурения, когда производится заливка бетоном, подаваемый по скважине раствор выдавливает из своего штатного места заглушку.

Нагнетание состава в шнек происходит за счет бетононасоса. МБУ подсоединяется к буровой колонне с помощью вертлюга, куда подключаются подающие шланги. Допустимое давление подачи бетонного раствора — 10 мПа.

https://youtube.com/watch?v=knQyMVTeTfc

Забивка свай своими руками

Несмотря на то, что забивка железобетонных свай в основном требует привлечения специализированного оборудования, её вполне реально реализовать самостоятельно. Рассмотрим, как забить сваи вручную, с той оговоркой, что свая имеет приемлемые для работы габариты.

Установка свай своими руками выполняется по ударной технологии. Для организации динамической нагрузки нужно собрать треногу, подвесить на нее несколько бетонных блоков (служат противовесом) и молот. Молот поднимается тросами на максимальную высоту и фиксируется. После того как установлена свая, молот отпускается, и свая забивается в почву. Процедура повторятся до достижения необходимой глубины.

Формирование стоимости

Чаще всего во время устройства буронабивных свай производится целый комплекс строительных работ: разметка свайного поля, бурение скважин, сварка арматурных каркасов, установка армирования в полости, заливка бетонного раствора в скважины с использованием глубинного вибратора. То есть общая стоимость буроинъекционных свай состоит из следующих частей:

Стоимость работ по бурению скважин (глубина бурения).
Цена водо-песчаного или песчано-цементного состава (объем требуемого раствора).
Стоимость арматуры и сборка армированного каркаса.
Амортизация специальной техники, которая используется на стройплощадке.
Доплата, если рабочий процесс осложняется с учетом особенностей местности (тип и сложность рельефа).

Правильно рассчитанный и грамотно установленный фундамент на буроинъекционных сваях подойдет для сооружения любых конструкций на неустойчивых грунтах. В отличие от ленточного основания, фундамент на сваях стоит гораздо дешевле. Установку буроинъекционных свай стоит доверять лишь опытным строителям. Только так получится сделать действительно прочную основу здания.

Недостатки при обустройстве

Использование буроинъекционной технологии имеет и определенные недостатки. Так, во время обустройства этих свай, в отличие от набивных и буронабивных опор, нет искусственного уплотнения почвы. То есть их несущая возможность находится на уровне природного состояния.

Использование буроинъекционных опор зачастую является невозможным из-за угрозы выдавливания бетонного состава из почвы грунтовыми водами до его полного засыхания. Этот процесс может произойти при сооружении оснований в песчаных обводненных почвах с высоким коэффициентом фильтрации, а также активным передвижением подземных вод.

Некоторые сомнения относительно качества уже изготовленных фундаментов может вызывать и технология их обустройства. Нередко появляются сложности во время погружения арматурного каркаса в бетон, который при низком давлении опускается на глубину не больше 75−85% длины опоры. Последующее погружение армирования, которое происходит под повышенным давлением, приводит к нарушению целостности арматуры, ее выпиранию из стен опоры. То есть нижний участок сваи находится почти без армирования.

Стоимость забивки свай

В завершении немного о том, сколько стоит забить сваю и из чего формируется стоимость.

Цена складывается из следующих параметров:

грунт. Чем сложнее почва, тем выше будет стоимость. Есть таблица коэффициентов, с помощью которой ведется пересчет грунта. На нее опираются и при формировании цены;
место расположения строительства. Чем дальше от места расположения техники, тем дороже;
объем работ. Причем, чем больше число свай, тем на большую скидку может претендовать заказчик. Отметим, что цена указывается за метраж свай и их число.

Ориентировочные цены приведены в таблице.

Таким образом, забивка свай является единственным способом устройства свайного железобетонного фундамента.

Сферы применения

В промышленном и гражданском строительстве устройством буросекущих свай решается ряд задач, связанных с укреплением несущей способности фундаментов зданий и сооружений, расположенных в районах с плотной застройкой и в стесненных условиях в непосредственной близости от инженерных коммуникаций. Их применяют не только для ограждения котлованов, но и в других элементах с особыми условиями строительства:

Устройство опорных оснований ленточных фундаментов.
Стены подземных паркингов, складских помещений.
Укрепление стен и фундаментных оснований объектов, находящихся в аварийном состоянии или исторических памятников архитектуры.
Строительство подземных тоннелей железнодорожного полотна, автомагистралей, метрополитена, пешеходных переходов.
Возведение фильтрационных дамб, плотин и других гидротехнических сооружений.
Укрепление береговой линии и осыпающихся склонов.

Устройство защитного сооружения «стена в грунте» используется не только в строительстве. В экологии опоры БСС выполняют функцию надежного барьера, защищающего почвенный грунт от вредного воздействия промышленных отходов химического производства. Этим методом строятся стены шламонакопителей металлургических заводов, отстойников нефтеперерабатывающих комбинатов и других подземных сооружений хранения продуктов переработки крупных промышленных гигантов.

Такой же технологией пользуются в защите грунтов от горизонтальных смещений, возникновения оползней и деформации почвы от поперечных усилий.

Укрепление стен котлована в условиях плотной городской застройки.

Схема забивки свай

Расположение сваи определяется в ходе разработки проекта будущего строения. При этом каждый проект уникален, его разработке предшествует исследование местности (почвы, температурного режима, плотности застройки, наличия подземных коммуникаций, возможность подъезда техники и т.п.). Материал подготовлен для сайта www.moydomik.net

В частном и промышленном строительстве используются следующие схемы установки свай:

свайный куст (в частном строительстве под колонны, в углах и т.п.);
свайная лента (в частном строительстве и для линейных сооружений);
свайное поле (в частном строительстве для очень больших и тяжелых домов, используется в основном в промышленном строительстве для многоэтажных домов).

Согласно СНиП сваи могут быть установлены по одной из трёх схем:

рядовая схема (а) установки свай. Является наиболее простой. Целесообразна для использования при наличии песчаного и гравелистого грунта. Использование данной схемы предполагает монтаж свай по очереди – от первой до последней.

Примечание. Обязательным условием для применения рядовой схемы является наличие несвязанных грунтов. В противном случае, может возникнуть усадка почвы.

секционная схема установки свай (б). Используется в случае необходимости создания свайного поля при наличии на участке плотной почвы. Специфика использования данной схемы состоит в том, что сначала забиваются сваи одной секции, затем пропускается ряд, формируется очередная секция. После того, как все секции будут обустроены, выполняется заполнение пропущенных рядов. Применение схемы позволяет исключить риск уплотнения почвы.

спиральная (в) и (г). Представлена двумя разновидностями. Первая предполагает начало работ с середины свайного куста, вторая с его краёв. Первый способ рекомендован для работы в плотной почве, второй – в нормальной. Использование спиральной схемы обеспечивает равномерное перераспределение нагрузки на почву, что в последствие исключит её подвижки.

Наличие схемы забивки свай (технологическая карта) позволяет организовать работу техники и строительной бригады, за счет чего достигается минимизация времени и средств, а все операции выполняются быстро и четко.

Схема забивки свай (технологическая карта)

Армирование свай

Условия работы и монтажа забивных и буронабивных (или буроинъекционных) свай – различны и определяют армирование.

Армирование забивных конструкций

Дополнительное армирование укрепляет части сваи, испытывающие повышенные нагрузки: Верхняя часть усиливается сетками (4-5 слоев на расстоянии 5 см). Такое армирование позволит свае лучше сопротивляться ударам бабы копра; Нижняя часть усиливается конической обоймой, соединенной с арматурой. Так укрепляется остриё сваи, испытывающее при забивки значительные нагрузки при встрече с камнями и скальным грунтом.

Армирование буронабивных и буроинъекционных конструкций

а – свая – стойка, б – висячая свая

Висячими называют сваю, опирающуюся на сжимаемые грунты за счет трения. В отличии от сваи-стойки, опирающейся нижней частью на несжимаемые слои грунта.

Схема армирования буронабивных и буроинъекционных свай повторяет схему армирования забивных свай, но следующих элементы отсутствуют:

Усиления сетками оголовка сваи;
Монтажные петли и центрирующий штырь;
Конические обоймы в нижней части сваи.

Армирование продольного типа

В устойчивой среднеплотной почве (суглинок, глина, супесь) можно использовать продольное армирование. Это снижает стоимость сваи, но снижает сопротивление на изгиб и растяжение. Сваи, армированные продольным способом, не допускаются к использованию в строительстве гидротехнических сооружений и в сейсмоопасных районах.

Армирование продольно-поперечного типа

При продольно-поперечном армировании железобетона делается пространственный каркас, из продольной (диаметр 10-15 мм и класс A300 (A-II) или A400 (A-III)) и поперечной (диаметр 6-8 мм и класс A240 (A-I) или из того же материала что и продольная) арматур. Допустимо использовать армирующую сетку, свернутую в цилиндр (для свай круглого сечения) если подходит по сечениям продольной и поперечной арматуры.

Армирование по методу предварительного напряжения

Использование предварительно напряжённой продольной арматуры позволит значительно повысить сопротивление сваи нагрузкам на растяжение и на изгиб. Для предварительно напряженной арматуры используются стали 30-ХГ2С или 35-ГС. Размер 13 – 20 мм.

Армирование узла свая – ростверк

Требуется связать продольную арматуру сваи и продольную арматуру ростверка (1,3,5) с помощью скрутки или сварки. Металлическая арматура сваи загибается и связывается с продольной арматурой ростверка сваркой или скруткой проволокой. Для надежности узла длина заделки арматуры должна превышать 35 см. Неметаллическую арматуру загнуть не получится. В этом случае, так же соединяют продольную арматуру сваи и ростверка в местах пересечения и обеспечивают заделку арматуры сваи на глубину не менее 50 см.
