Расчет двухскатной крыши

Общие сведения по результатам расчетов

• У гол наклона крыши — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
• П лощадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса.
• П римерный вес кровельного материала — Вес выбранного кровельного материала на всю площадь крыши.
• К оличество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
• Д лина стропил — Длина каждого стропила от конька до основания ската
• М инимальное сечение стропил — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
• К оличество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.
• К оличество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю
• Р авномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

Общие принципы расчёта стропильной системы

Самыми важными несущими частями стропильной системы двухскатной кровли здания являются мауэрлат, ригель и стропила. Мауэрлат работает на сжатие, поэтому его сечение можно взять условно.

Ригель и стропильные ноги испытывают на себе изгибающий момент.

Расчёт таких конструкций производится по прочности и по жёсткости. Для небольших зданий можно выбрать их сечение приблизительно, но для серьёзных построек, в целях безопасности и экономии материала расчёт стропильной системы должен выполнить профессионал.

Нагрузка от собственного веса кровли

Чтобы выполнить расчёт необходимо знать нагрузку на 1 м.кв. кровли.

Для этого нужно сложить массы 1 м.кв. всех кровельных материалов:

1. подшивка (если она есть, чаще всего выполняется из гипсокартона);
2. стропильные ноги. Чтобы посчитать какой вес стропил приходится на квадратный метр кровли нужно найти массу погонного метра стропильной ноги и разделить это число на шаг стропил в метрах. Для расчёта можно принять приблизительное сечение стропила, площадь этого сечения необходимо умножить на плотность древесины;
3. утеплитель (если он есть). Плотность утеплителя должна быть указана производителем, её необходимо умножить на толщину;
4. обрешётка. Для обеспечения запаса в расчёт можно брать сплошную обрешётку. Например, 1 м.кв. обрешётки из доски толщиной 32 мм будет весить приблизительно 25 килограмм;
5. кровельный материал. Масса 1 м.кв. покрытия обычно указывается производителем.

Снеговая нагрузка

Снеговая нагрузка для каждой местности своя и равняется весу снегового покрова на горизонтальной плоскости.

На территории России она может принимать значения от 80 до 560 килограмм на метр квадратный. В интернете можно легко найти карту распределения снеговой нагрузки и выбрать нужное число исходя из района строительства.

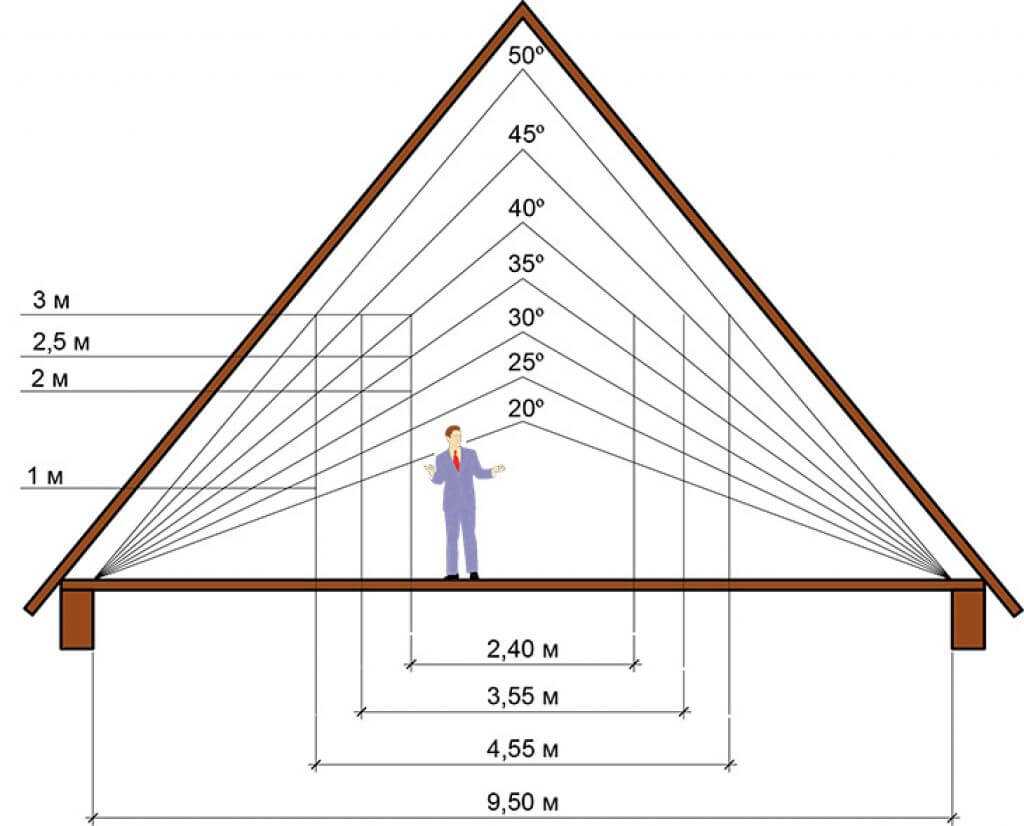

Угол наклона кровли

Угол наклона кровли достаточно легко рассчитать, зная геометрию и имея под рукой инженерный калькулятор или стандартный калькулятор на персональном компьютере.

Если разделить высоту подъема кровли на расстояние от конька до карниза в плане, получается уклон кровли в долях или тангенс угла наклона. Для того чтобы вычислить угол, достаточно лишь найти арктангенс.

Если использование инженерного калькулятора вызывает затруднения, арктангенс можно найти с помощью калькулятора онлайн.

Расчёт шага стропил

Шаг стропил мансардной кровли следует выбирать из соображений удобства монтажа утеплителя. Маты обычно имеют ширину 60 сантиметров, поэтому шаг стропил стоит выбирать так, чтобы расстояние между ними в чистоте составляло 58 или 118 сантиметров. Два сантиметра позволят установить плиты утеплителя очень плотно, что позволит ему держаться между стропилами и улучшит теплоизоляцию.

Длина стропильной ноги

Длину ноги легко вычислить по формуле:L / cosα,
здесь L – это расстояние от конька крыши до внутренней поверхности наружной стены в плане, а cosα – это косинус угла наклона кровли. При жёстком креплении нужно прибавить величину врубки.

Сечение стропильной ноги

Сечение стропильной ноги нужно подбирать кратным размеру досок и бруса.

Пример простого расчёта сечения стропильной ноги:

1. находим нагрузку на 1 погонный метр стропила.q = (1.1*масса 1 м.кв. кровли*cosα + 1.4*нормативная снеговая нагрузка* cosα2)* шаг стропил;
2. находим W.W = q*1,25*полёт стропил/130;
3. решаем уравнение:W = b*h2/6.
   В этом уравнении b – ширина сечения стропильной ноги, а h–высота.

Для решения нужно задаться шириной и найти высоту, решив простое квадратное уравнение. Ширину можно назначать 5 см, 7.5 см, 10 см, 15 см. При небольших пролётах ширина 15 см нецелесообразна.

Для расчета стропильных систем существуют всевозможные таблицы, программы, онлайн калькуляторы.

Основные элементы кровли

Основными элементами двускатной, как и любой другой стропильной кровли, являются:

1. Стропильная нога – основная несущая конструкция кровли. Ряд стропильных ног образует плоскость ската и передает нагрузку от обрешётки, утеплителя, кровельного материала и снега через мауэрлат на стены здания;
2. Мауэрлат – деревянный брус, укладываемый на внутреннюю грань наружных стен. Служит нижней опорой для стропильных ног;
3. Ригель – деревянный брус, располагающийся в коньке кровли. Опирается на фронтоны, но может иметь промежуточные опоры. Служит верхней опорой для стропильных ног;
4. Обрешётка – тонкие доски, которые укладываются поперёк стропильных ног под кровельный материал. Обрешётка карниза кровли должна быть сплошной, на остальной плоскости ската доски можно укладывать разреженно;
5. Карниз – нижняя часть кровли у наружных стен;
6. Конёк крыши – излом, который образуется при смыкании скатов;
7. Конёк кровли – коньковое покрытие щели, которая образуется при укладке материала кровли;
8. Кровельное покрытие – самый верхний слой кровли, может быть выполнен из металла, керамики или гибкой черепицы;
9. Кобылка – доска, продолжающая стропильную ногу для образования свеса кровли.

Виды стропильной системы двухскатной крыши

Для рассматриваемой конструкции крыши существует 2 варианта: наслонные и висячие стропила.

Виды системы крыши: с наслонными и висячими стропилами

Рассмотрим каждый вид подробно, дабы сделать взвешенный выбор.

Висячие стропила

Применяются при ширине крыши не более 6 м.п. Установка висячих стропил выполняется за счет крепления ноги за несущую стену и коньковый прогон. Конструкция висячих стропил особенна тем, что стропильные ноги находятся под воздействием распирающего усилия. Висячие стропила с затяжкой, установленной между ногами, позволяют снизить его влияние. Затяжка в стропильной системе может быть деревянной или металлической. Часто затяжки ставят внизу, тогда они играют роль несущих балок

Важно обеспечить надежное крепление затяжки на стропильной ноге. Потому, что на нее тоже передается распирающее усилие

Совет. Чем выше расположена затяжка, тем большей прочностью она должна обладать. Если затяжку не установить, несущие стены могут попросту «разъехаться» от давления, создаваемое стропильной системой.

Наслонные стропила

Применяются при обустройстве крыш любых размеров. Конструкция наслонных стропил предусматривает наличие лежня и стойки. Лежень, лежащий параллельно мауэрлату принимает на себя часть нагрузки. Таким образом, стропильные ноги как бы приклонены друг к другу и поддерживаются стойкой. Стропильные ноги наслонной системы работают только на изгиб. Да и простота монтажа также склоняет чашу весов в их пользу. Единственный недостаток – наличие стойки.

{banner_link_1}

Комбинированные

Ввиду того, что современные крыши отличаются большим многообразием форм и сложностью конфигураций, используется комбинированный вид стропильной системы.

Комбинированный вид стропильной системы

После выбора вида стропильной системы можно точно рассчитать количество материалов. Результаты расчетов записать. При этом профессионалы рекомендуют составлять чертежи на каждый элемент кровли.

Вырубка посадочного места

Важно понимать, что выполнить идеальный запил на строительной площадки невозможно. Причины могут быть разными: недостаток высокоточных инструментов, неравномерное положение мауэрлата, неудобная позиция и так далее

Поэтому относительно проектного значения, может измениться угол наклона ската. Тут, главное, сохранить единую линию положения стропил.

Самый простой способ сделать одинаковый запил на стропилах — использовать шаблон. Правда, не во всех случаях этот вариант подойдет, так часто крыши бывают неровными. Тогда придется рассчитывать угол и место вырубки на каждой стропиле индивидуально.

Для основы шаблона возьмите обрезок доски, кусок ДВП или фанеры, подойдет даже плотный картон. На заготовке проведите линию от нижнего края на расстоянии не больше третье часть ширины стропилины. Такую же черту необходимо провести на всех брусьях которые планируете подрезать. Дело в том, что глубже делать распил не рекомендуется из-за потери прочности. Далее, отметьте точки, в которых стропила будет прилегать к мауэрлату, сделайте перпендикулярную черту, относительно прошлой линии.

Теперь перейдем к изготовлению шаблона, определив углы вертикальной и горизонтальной части зарубки. Для этого приложите заготовку к торцу мауэрлата, сохранив уклон будущей крыши. Напротив угла должна быть точка пересечения линий, которые сделали до этого. Проведите линии треугольника и вырежьте получившийся шаблон.

Далее, приложите шаблон к стропилам и перенесите разметку

Важно, чтобы распил был произведен на равном расстоянии от коньковой стороны. Первый пропил должен быть сделан поперек волокон

Второй срез выполняется топором, так как электропила может быть застопорена. Тут так же понадобится сноровка и сила

Важно проследить чтобы топор был довольно острым, тогда дело будет спориться лучше и можно избежать сколов

Наконец, сверьте получившийся запил с шаблоном и при необходимости внесите поправки. После чего можно выполнить монтаж готовой стропильной ноги или сделать посадочные места на оставшихся деталях.

Как рассчитать длину стропил вальмовой крыши

Несмотря на разнообразие типов крыш, их конструкция состоит из одних и тех же элементов стропильной системы. Для крыш вальмового типа:

1. Коньковая опорная балка или коньковый брус — является несущим элементом конструкции кровли вальмового типа. К нему выполняется крепление диагональных стропил. Длина бруса рассчитывается по формуле: L_конька = L — D, где L и D равны длине и ширине сторон здания.
2. Центральное стропило — брус, который располагается по краю стропильной системы и формирует угол наклона фронтонного ската крыши. Верхним краем упирается в коньковый брус. Длина центральных стропил рассчитывается по формуле: L_{центр.стропил} = h2 + d2, где h — высота конька, а d — расстояние от торца конька до стены.
3. Промежуточные или рядовые стропила — образуют поверхность трапециевидного ската. Устанавливаются согласно рассчитанному шагу. Длина рядовых стропил рассчитывается по аналогичной формуле для центральных стропил.
4. Диагональные стропила (боковые, рёбра, накосные или угловые стропила) — стропильный брус, который верхним краем упирается в торец конька, а нижней частью — в угол дома. Диагональные стропила обуславливают форму скатов кровли. Длина диагональных стропил рассчитывается по формуле: L_{диаг. стропил}=√(L2+d2), где L — длина центрального стропила, а d — расстояние от нижней части стропильного бруса до угла дома.
5. Нарожники или короткие стропила — короткий стропильный брус, который верхним концом монтируется к диагональному стропилу и формирует угловую часть трапециевидного ската. Длина нарожников рассчитывается по следующим формулам:
   • первый нарожник L₁ = 2L/3, где L — длина промежуточного стропила;
   • следующий нарожник L₂ = L/3, где L — длина промежуточного стропила.
6. Расчёт необходимого удлинения стропил для образования свеса карниза выполняется по формуле DL = k/cosα, где k — расстояние от края свеса карниза до стены, cosα – косинус угла наклона кровли.
7. Угол наклона рядовых стропил определяется по формуле Β = 9о — α, где α – угол наклона ската кровли.

Типы конструкций

Существуют четыре основных типа двускатных кровель:

1. Симметричная.
   Надёжна, устойчива, проста в исполнении, в основе лежит равнобедренный треугольник;
2. Несимметричная.
   Конёк располагается не по центру, скаты кровли имеют разные уклоны;
3. Ломаная симметричная.
   Скаты кровли имеют излом. Значительно увеличивает высоту помещения;
4. Ломаная несимметричная.
   Чердачное или мансардное помещение получается меньше, чем в предыдущем случае. Крыша имеет очень необычный внешний вид.

Выбор типа двускатной кровли зависит от назначения помещения, расположенного непосредственно под ней и архитектурного облика здания.

Преимущества односкатной крыши

Устройство односкатной крыши на постройках различного типа выгодно благодаря целому ряду факторов :

Конструкция крыши с одним скатом может быть использована при строительстве дома для реализации оригинальных дизайнерских идей. Кроме того, это излюбленный вариант каркаса кровли хозяйственных пристроек, гаражей, бань, навесов и веранд.

Стропила: расчет конструкции и подготовка материала

Схема строительства односкатной крыши предельно проста: стропила перекрывают пролет между торцевыми стенами постройки. Угол наклона ската определяется перепадом высоты стен. Чтобы обеспечить эту разницу по высоте могут применяться два метода :

• кладка одной из противоположных несущих стен, выполняется на большую высоту;
• на одной из стен монтируются специальные подпорки, на которые укладывается прогон для опирания верхних концов стропил.

Первый вариант более всего пригоден при строительстве сооружения из штучных материалов. Второй способ позволяет сэкономить стройматериалы, из которых возводятся стены.

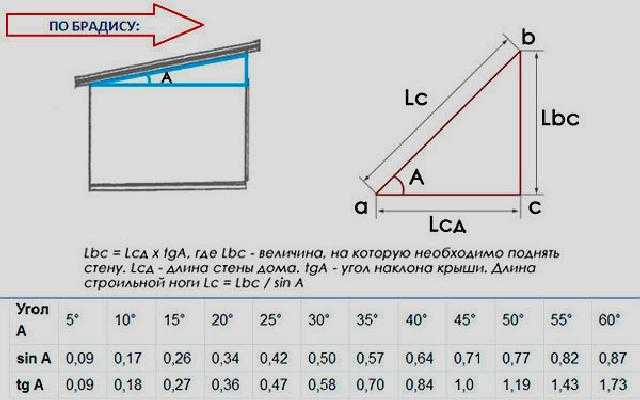

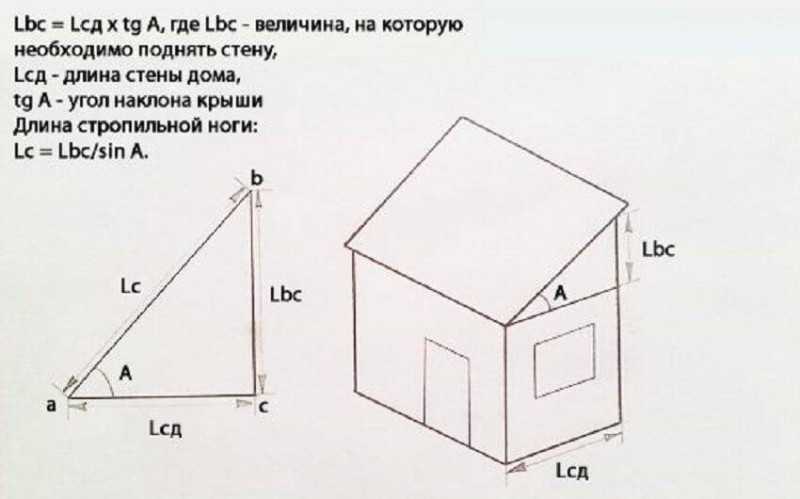

Расчет конструкции можно выполнить вручную, но удобнее это сделать, воспользовавшись специальной программой. В разработанном проекте должны быть отражены не только шаг, размеры и сечения элементов, но и схемы выполнения узлов каркаса крыши.

Стропила односкатной крыши для небольших пролетов выполняются из доски или балки. Если пролет превышает 4,5 метра, может понадобиться устройство удлиненных стропильных ног.

Расчет стропильной системы

Перед сборкой кровельной конструкции, необходимо сделать расчет стропильной системы и правильно подобрать сечение всех строй-элементов.

В зависимости от ширины строения и требуемого сечения стропильной ноги, для проектируемого пролета, выбирают следующее конструктивное решение:

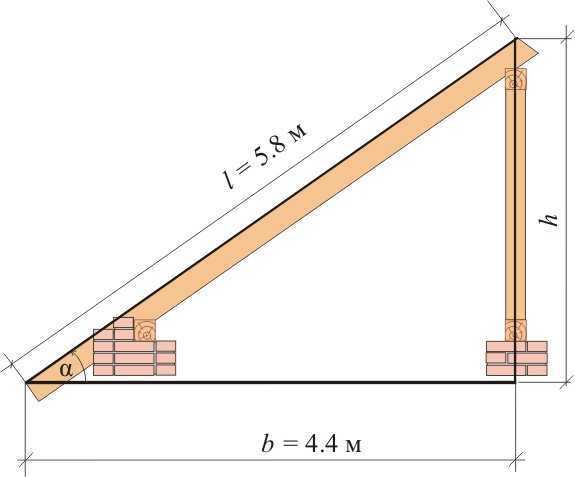

Расчет длины стропильных ног

Стропильная система односкатной крыши ‒ Подбор сечения

Во время строительства здания профессиональными строителями, согласно утвержденному проекту, производиться расчет по двум предельным состояниям. Такой подход, позволит определить высоту и ширину, несущих балок по двум требованиям:

1. Прочности.
2. Жесткости.

Зависимость конструкции от величины пролета

Расчет кровли, при строительстве частного дома

При строительстве частного дома самостоятельно, расчет кровли можно не производить, но все-же, следует учесть, проверенные временем, рекомендации:

1. Пролет до 4,5 метров. Это расстояние, предполагает использование цельных стропильных ног, без раскрепления подкосами или стойками. Так-же, если планируется обустройство мансарды, за счет отсутствия промежуточных опор, позволяет увеличить свободное пространство. Желательное сечение стропил, при шаге 0,6 м – 50 на 150 мм, а для шага 1,1 м, рекомендуется увеличить до 75 на 175 мм.
2. Пролет до 6 метров. При этом расстояние, все зависит от угла наклона и пролета. В основном, хватает стандартной длины доски или бруса – 6 м. Если-же угол наклона больше и пролет приближен к 6 м, как правило, требуется стыковать стропильные ноги по длине. В качестве дополнительных опор, применяют подкосы (подстропильные ноги). В месте стыка подкоса и стропил, стыкуют ногу по длине. Желательное сечение при шаге 0,6 м – 50 на 200 мм, а при шаге 1,1 м – 100 на 200 мм.
3. Пролет более 6 метров. Подобное расстояние, предполагает обустройство промежуточных стоек, которые возьмут часть нагрузки на себя и уменьшат провисание балки. Требуется устанавливать опоры так, чтобы каждый пролет стропильной ноги, был менее 6 метров. Расчет, как правило, выполняют как для многопролетной балки, с учетом промежуточных опор. При самостоятельном строительстве, сечение берут так-же, как и для пролета до 6 метров. Все стропила, в этой конструкции, являются составными.

Если меж стропилами планируется укладывать теплоизолятор, то при расчете, требуется учитывать минимальную высоту балок.

Если делается укладка минеральной ваты, то дополнительно обустраивается вентиляционный зазор в 5 см. Частично, такой зазор, обеспечивают за счет несущих балок, а частично, за счет контробрешетки, которую, как правило, монтируют поверх них.

Подбор шага для стропильных ног

Оптимальный шаг стропильных ног, в основном, зависит от следующих факторов:

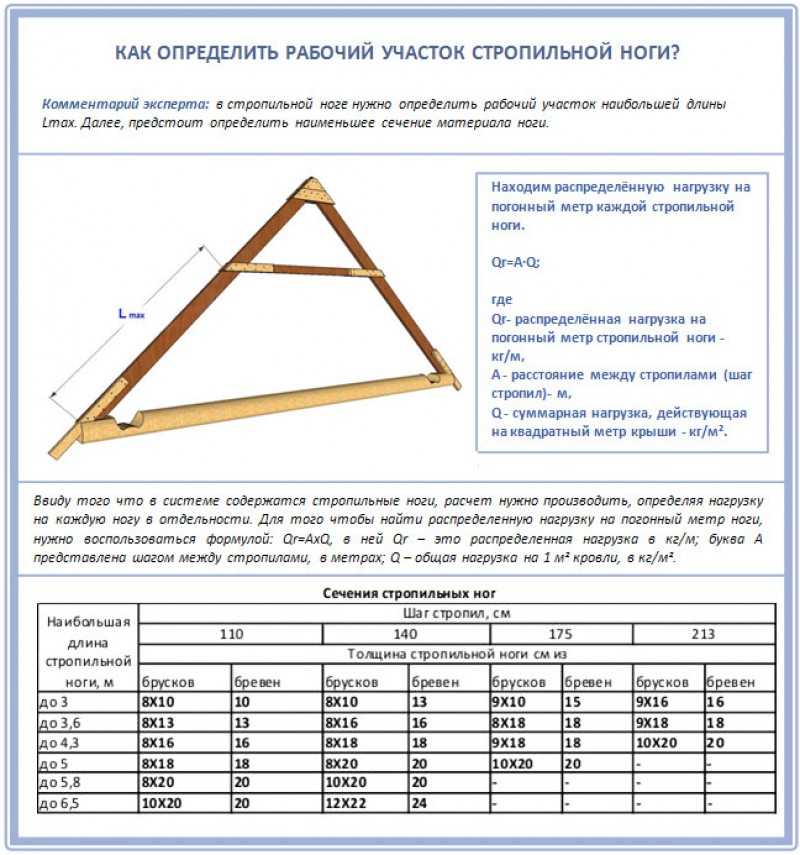

Таблица сечения стропил

1. Нагрузка на покрытие и пролет;
2. Тип теплоизолятора;
3. Наличие мансардных окон.

В первом случае, зависимость обратно пропорциональная. Конструкция односкатной крыши, при увеличение пролета или нагрузки, предполагает уменьшение шага строповки. Для теплоизолятора-же, можно утвердить, следующие рекомендуемые значения расстояния, меж стропилами в свету (в частоте):

• Экструдированный пенополистирол и пенопласт – 0,6 метров;
• минеральная вата – 0,58 метров;
• пенополиуретан – шаг от утеплителя не зависит.

При сооружение мансарды и использование, в качестве природного источника света, мансардных окон, необходимо в местах монтажа, обеспечить шаг стропил на 4-6 см больше ширины окна.

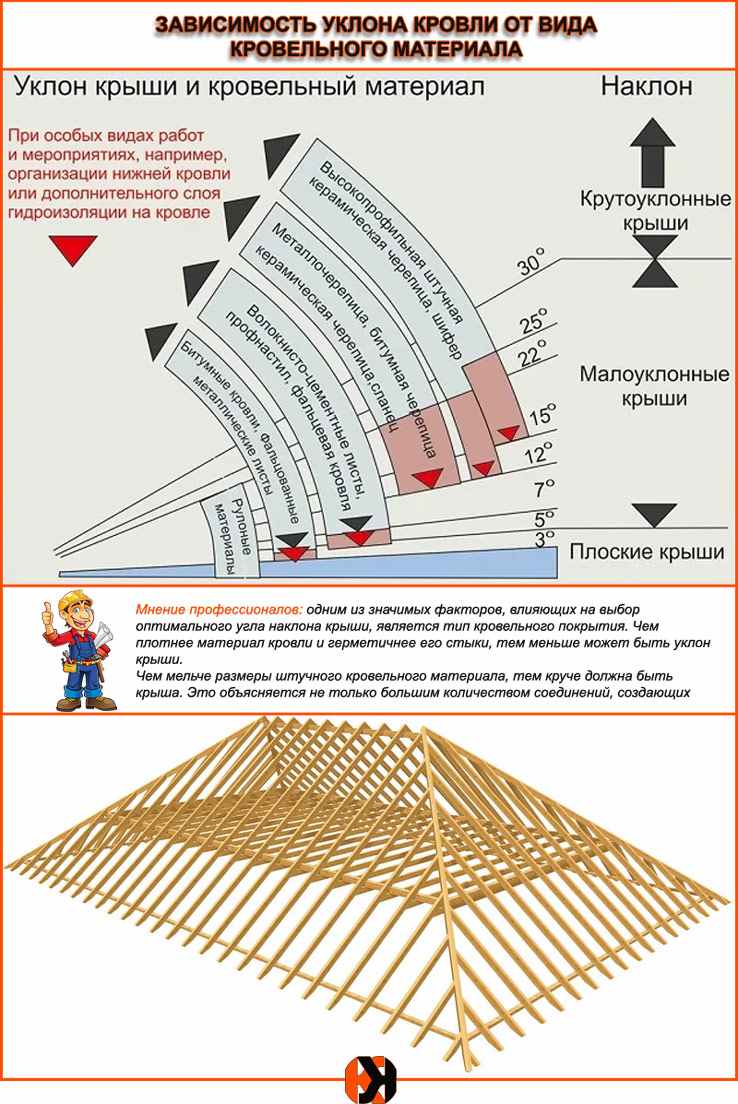

Стропильная система односкатной крыши своими руками ‒ Угол наклона

Угол наклона ската

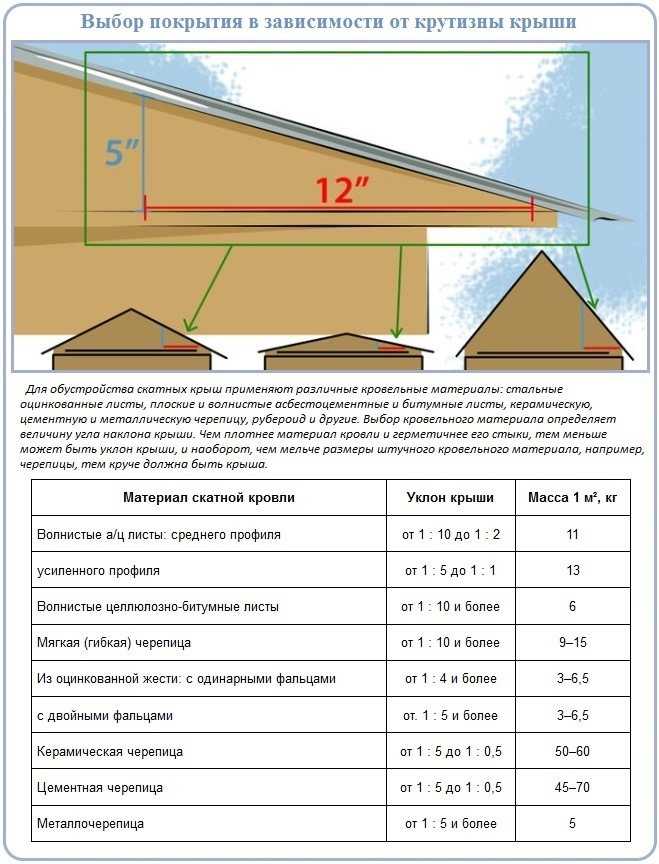

В зависимости от вида кровельного покрытия, допускается разные углы наклона ската крыши. Ниже, приведены значения для наиболее популярных стройматериалов

Важно понимать, что чем круче скат, тем меньше нагрузка на элементы, а значит, меньше вероятность протечки. Но увеличение наклона, на много усложняет строительство и требует возведение высокой продольной стены

1. Керамическая черепица. Наиболее оптимальный угол наклона – 30-45°, допустимый – 12-65°.
2. Битумная (мягкая) черепица. Самый оптимальный – 20-45°, допустимый – от 6°.
3. Металлическая черепица. Более оптимальный – 20-45°, допустимый – от 12°.
4. Оцинкованная кровельная сталь. Допустимый – от 14°.
5. Шифер. Допустимый – 6-27°.

Подрезка для прямого стыка с мауэрлатом

Более простой вариант — сделать соединение встык. Для этого нужно определить место среза и угол его наклона. Для этой цели можно применить два варианта: теоретический и практический.

Для теоретического метода нужно хорошо разбираться в геометрии и на бумаге рассчитать нужный угол. Разделите расстояние от конька до карниза, на длину стропилы. Так, вы получите косинус требуемого угла. Для того чтобы перенести его на заготовку можно использовать либо торцовочную пилу, либо специальный угольник.

Если под рукой нет особого инструмента, изготовьте простой шаблон. Возьмите прочный материал, например, ДСП. На листе отметьте 500 мм по нижнему краю, затем определите тангенс требуемого угла и умножьте на отмеренную длину. Так, вы получите вторую сторону прямоугольного треугольника. Отметив все границы и вырезав заготовку, получите нужный угол. Запиленные детали можно сразу смонтировать или дождаться когда будет сделан весь комплект.

На практике можно легко сделать разметку отдельной стропилины, приложив ее к проектной позиции. Для этого выставьте брус так, чтобы его нижняя часть была заподлицо с мауэрлатом. Проведите горизонтальную линию от угла до нижней части стропилы, она должна быть строго параллельна стене. Теперь можно спокойно отпилить любым подручным инструментом и установить деталь. Оставшаяся часть послужит шаблоном для оставшихся стропил только в том случае, если основание ровное.

Знания геометрии помогают не только в определении угла запила стропильной ноги, но и в определение высоты крыши, длины отдельных элементов и так далее.

Виды стропильных систем

Конструктивные системы стропильной кровли могут быть трёх видов:

1. Наслонные стропила.
   Стропила опираются по двум сторонам. Снизу – на мауэрлат, сверху – на ригель. В качестве промежуточных опор могут использоваться стойки и подкосы. Чаще всего используются в зданиях с небольшим расстоянием между торцами или при возможности поставить стойки или стену посередине мансарды.
   При больших пролётах стропил (больших расстояниях между продольными стенами) могут дополнительно использоваться стойки, подкосы или затяжки.
   Наслонные стропила просты в расчётах.
   Обычно самым мощным элементом такой системы является ригель, который несёт на себе половину нагрузки от всей конструкции кровли.
2. Висячие стропила.
   При отсутствии возможности использования ригеля в качестве верхней опоры, разумно использовать эту стропильную систему.
   Висячие стропила опираются только на мауэрлат, а в верхней точке соединяются между собой с помощью накладки.
   Эта стропильная система работает под нагрузкой как ферма. Наибольшее давление приходится на наружные стены. Возникает горизонтальная сила – распор, которая может привести к смещению стен. В конструкции висячих стропил распорное усилие воспринимает затяжка, которая стягивает стропильные ноги и не даёт им разъезжаться.Висячие стропила классифицируются в зависимости от месторасположения затяжки:1) Треугольная трёхшарнирная арка.
   Затяжка и стропила образуют треугольник. Затяжка располагается в уровне перекрытия;2) Треугольная трёхшарнирная арка с подвесом.
   При большом пролёте стропил затяжка может не пройти по требованиям прогиба. Чтобы предотвратить её провисание, затяжку подвешивают к коньку. Но при такой системе, так же, как и при системе наслонных стропил, посередине мансарды образуется ряд стоек;3) Треугольная трёхшарнирная арка с приподнятой затяжкой.
   Затяжка располагается чаще всего в уровне потолка мансардного помещения. Такая схема менее выгодна с точки зрения работы конструкции. Чем выше расположена затяжка, тем больший распор она воспринимает.
   Висячие стропила должны рассматриваться как треугольная ферма, что усложняет расчёт.
3. Комбинированные стропила.
   К комбинированной системе можно отнести распорные наслонные стропила. Они нуждаются как в установке ригеля, так и в затяжке. В отличие от предыдущих вариантов, в которых стропила к мауэрлату крепятся шарнирно, здесь стропильная нога крепится жёстко, поэтому в системе возникает распор. Для такой системы мауэрлат должен быть надёжно прикреплен к стене, а сама стена быть прочной и толстой. Отличным вариантом стане выполнение по периметру железобетонного пояса.

Считаем «подъем» в реальности.

Да, у нас уже есть размер «подъема» и он равен 2,1875 метров
. Но давайте посмотрим на нашу схему стропильной системы. Очевидно, что наш размер – не тот что у доски, которая поддерживает конек (даже если и временно).

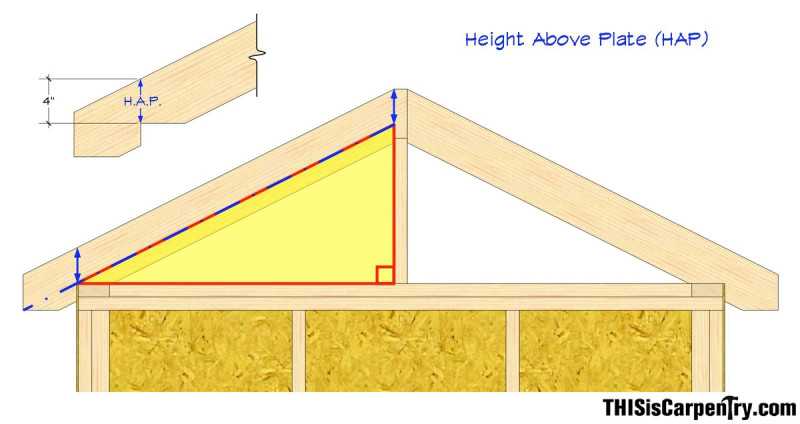

Сначала нужно добавить к нашему «подъему» так называемый H.A.P.
, который равен размеру оставшемуся вертикально над обвязкой стены под низом стропилин, где мы делали вертикальный вырез (на фото выше).

Считаем наш H.A.P
: 223,6 мм (полная ширина доски, стоящей под углом 26,57 градусов) вычитаем 60 мм (наш вертикальный вырез) = 163 мм.

Теперь к нашему подъему
(2,1875 метров)
добавляем H.A.P (0,1635 м.
), получается 2,35 м
.

Мы оказались в самой верхней точки схождения стропилины у коньковой доски. Но нам нужна не она. Теперь мы наконец получим высоту нужной доски под коньковую доску.

Высота доски под конек
: 2,35 м вычитаем высоту коньковой доски 200 мм = 2,15 м, т.е. 2 м 15см.

Сечение стропила на крышу

Рассчитать размер стропильного бруса не составляет труда, если учесть следующий момент — кровля это система треугольников (относится ко всем видам кровли). Располагая габаритными размерами здания, значением угла наклона крыши или высоты конька и используя теорему Пифагора, определяется размер длины стропил от конькового бруса до наружного края стены. К этому размеру прибавляется длина карниза (в случае, когда стропила выступают за стену). Иногда карниз делается за счёт монтажа кобылок. Рассчитывая площадь крыши, значения длин кобылок и стропил суммируются, что позволяет вычислить необходимое количество кровельного материала.

Сечение бруса для стропил зависит от многих параметров

Для определения сечения применяемого бруса при возведении любого типа кровли, в соответствии с требуемой длиной стропила, шагом его установки и другими параметрами, лучше всего применять справочники.

Диапазон размеров стропильного бруса лежит в пределах от 40х150 до 100х250 мм. Длина стропила определяется углом наклона и расстоянием между стенами.

Делая расчёт, обязательно учитывайте все нюансы, такие, как влажность, плотность и качество пиломатериалов, если строится кровля из дерева, толщину применяемого проката — если кровля из металла.

Основной принцип расчётов заключается в следующем — величина нагрузки, действующей на крышу, определяет размер сечения бруса. Чем больше сечение, тем прочнее конструкция, но тем больше и её общая масса, а соответственно больше нагрузка на стены и фундамент здания.

Конструкция стропильной системы двухскатной крыши

Постройка крыши любой сложности своими руками предполагает знания назначения основных конструктивных элементов.

Места расположения элементов показаны на фото.

Элементы стропильной системы двухскатной крышиЭлементы стропильной системы двухскатной крыши — схема 2Элементы стропильной системы двухскатной крыши — схема 3

Мауэрлат. Предназначен для распределения нагрузки от стропильной системы на несущие стены здания. Для обустройства мауэрлата выбирается брус из прочной древесины. Предпочтительно лиственницы, сосны, дуба. Сечение бруса зависит от его вида – цельный или склеенный, а также от предполагаемого века конструкции. Наиболее популярные размеры 100х100, 150х150 мм.

Совет. Для стропильной системы из металла мауэрлат также должен быть металлическим. Например, швеллер или двутавровый профиль.

Стропильная нога. Основной элемент системы. Для изготовления стропильных ног используется прочный брус или бревно. Соединенные сверху ноги образуют ферму.

Силуэт стропильной фермы определяет внешний вид строения. Примеры ферм на фото.

Варианты фермы стропильной системы крыши

Важное значение имеют параметры стропил. О них речь пойдет чуть ниже

Затяжка — соединяет стропильные ноги и придает им жесткость.

Прогон:

Коньковый прогон, монтируется в месте примыкания одного стропила к другому. В дальнейшем на него будет установлен конек крыши.

Боковые прогоны, они обеспечивают ферме дополнительную жесткость. Их количество и размер зависят от нагрузки на систему.

Стойка для стропил — вертикально расположенный брус. Также принимается на себя часть нагрузки от веса крыши. В простой двускатной крыше обычно располагается по центру. При значительной ширине пролета – по центру и по бокам. В несимметричной двускатной крыше – место установки зависит от длины стропила. При ломанной крыше и обустройстве одной комнаты на мансардном чердаке – стойки располагаются по бокам, оставляя свободным пространство для перемещения. Если комнат предполагается две – стойки находятся по центру и по бокам.

Расположение стойки в зависимости от длины крыши показано на рисунке.

Расположение стойки в зависимости от длины крыши

Подкос. Служит опорой для стойки.

Совет. Установка подкоса под углом в 45° существенно снижает риск деформации от ветровой и снеговой нагрузки.

В регионах со значительной ветровой и снеговой нагрузкой устанавливают не только продольные подкосы (находящиеся в одной плоскости со стропильной парой), но и диагональные.

Лежень. Его назначение служить опорой для стойки и местом крепления подкоса.

Обрешетка. Предназначена для передвижения во время строительных работ и фиксации кровельного материла. Устанавливается перпендикулярно по отношению к стропильным ногам.

Совет

Важное назначение обрешетки — перераспределение нагрузки от кровельного материала на стропильную систему.. Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе

Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе.

Совет. Обязательно добавьте в схему стропильной системы двухскатной крыши данные об устройстве прохода вентиляционной шахты и дымовой трубы.

Выбор материала для стропил

При расчете материала на двухскатную крышу нужно выбирать качественную древесину без повреждений и червоточин. Наличие сучков для балок, мауэрлата и стропил не допускается.

Для досок обрешетки сучков должно быть минимум, при этом они не должны выпадать. Древесина должна быть прочной и обработанной необходимыми препаратами, которые повысят ее свойства.

Совет. Длина сучка не должна превышать 1/3 толщины бруса.

Способы крепления стропил вальмовой крыши

На иллюстрации ниже представлено несколько современных способов крепления стропильных балок к мауэрлату.

При этом используются способы с запилом балки по месту (или предварительно, с вспомогательными опорными элементами и накладками-кобылками для удлинения стропил и увеличения свеса по мере необходимости.

Укороченные стропильные балки к диагональным крепятся немного иначе, поскольку нагрузка на них снижена и обычный способ монтажа не подходит.

Крепления балок в коньковой части также имеют отличия. Выбор конкретного способа зависит от навыков работы строителей, имеющихся крепежных материалов и планируемого типа гидроизоляции.

Связка диагональных стропил, конька и промежуточных стропильных брусьев особенно ответственна, поскольку этот узел обеспечивает жесткость всей конструкции.
