Схема аварийного освещения для любых помещений

Места размещения светильников

Осветительные приборы устанавливаются на всем протяжении эвакуационного пути (СП 52.13330.2016 п.7.6.3):

в местах аварийного выхода/входа из здания;

Указатель над выходом/входом

коридоры и проходы по следованию эвакуационного пути;

Размещение светового указателя в коридорах

лестничные пролеты. Свет настраивается таким образом, чтобы каждая ступенька освещалась прямым потоком света;

Размещение световых указателей на лестницах

в местах изменения уровня (точка перепада) напольного покрытия;

Размещение указателей в местах изменения уровня пола

в местах изменения эвакуационного пути (перекрестки, повороты);

Размещение указателей в местах изменения пути

длинные широкие помещения. По прямой оси, проходящей от одного выхода до другого, выделяется «световой коридор» шириной 2 м (по 1 м в каждую сторону от оси);

Размещение указателей в широких помещениях

над установленной схемой (планом) эвакуации и пунктом медицинской помощи;

Подсветка плана эвакуации

места расположения средств пожаротушения (пожарный кран, емкости с песком, лопаты, ведра) и экстренной связи.

Подсветка пожарного щита

Типы светильников

По типу электропитания светильники делятся на оборудованные с блоком аварийного питания (БАП) и без него (ГОСТ IЕС 60598-2-22-2012 п.22.3.8).

Светильники без БАП представляют собой обычные, знакомые всем, осветительные приборы (ОП), которые получают резервное питание от генератора электрической энергии и/или аккумуляторной установки.

Аварийные аккумуляторные светильники аварийного освещения со встроенным БАП по режиму работы:

1. непрерывного (постоянного) действия (ГОСТ 1ЕС 60598-2-22-2012 п.22.3.5). Они непрерывно получают питание от одного из 2 источников: основная система аварийного электроснабжения или непосредственно БАП. При отключении основной системы светильник автоматически подключается к блоку аварийного питания.

Преимуществом такого режима работы является простота монтажа схемы и выбора ОП, они не требует специальных навыков подключения и могут использоваться на любых площадках.

Аварийные светильники постоянного включения реализуются на обычных осветительных приборах искусственного освещения, чаще всего это LED аварийные светильники, и не требуют дополнительных проектных и монтаж работ. Для их распознавания на корпус ОП наносится маркировка – красная буква «А».

Минус – высокая стоимость.

Пример аварийного светильника непрерывного (постоянного) действия

ДПА-2101

2. Аварийного (периодического) включения (ГОСТ 1ЕС 60598-2-22-2012 п.22.3.6). От распределительного щита к группе ОП прокладывается data-кабель, по которому передается сигнал при отсутствии напряжения в основной сети. Осветительный прибор автоматически подключается к БАП и загорается.

Плюс такого режима – невысокая стоимость, относительно ОП с БАП. Возможность применения недорогих, низко ресурсных (время их работы от 1 до 3 часов) комплектующих деталей.

Пример аварийного светильника непостоянного действия KL-60

3. Комбинированные (ГОСТ 1ЕС 60598-2-22-2012 п.22.3.7). Конструктивно выполнены из 2 и более ламп, каждая из которых настроена на определенный режим (непрерывный или аварийный).

Принцип работы такого светильника аналогичен схеме питания САО с двумя независимыми источниками света. Например, в нормальном режиме: при питании от основной сети лампа №1 горит, лампа №2 не горит. В аварийном режиме: пропадает напряжение в основной сети и лампы №1,2 автоматически переключаются на БАП, при этом лампа №1 продолжает гореть, а лампа №2 загорается.

Пример комбинированного аварийного светильника ONTEC S M1

Конструкция светильников автономного аварийного освещения напрямую зависит от их функционального назначения (режима работы):

1. Лампы с плафонами накладного монтажа, линейные, модульные и растровые используются в резервных (эвакуационных) светильниках непрерывного (постоянного) действия.

Растровый светильник

2. Точечные лампы и с плафонами устанавливают в эвакуационных светильниках непрерывного (постоянного) или периодического (аварийного) действия.

Точечный светильник

3. Плафоны прямоугольной или дискообразной формы с нанесенной внутри пиктограммой применяются в световых указателях непрерывного и периодического действия.

Пример светового указателя (выход)

Согласно правил (СП 52.13330.2016 п.7.6.2) для реализации САО возможно использование следующих источников света:

Cветодиодная лампа. Высокий показатель светоотдачи, что позволяет использовать аккумуляторы в БАП меньшей ёмкости. Применение аварийного светодиодного светильника выгоднее, чем ламп накаливания.

• Люминесцентная лампа. Условия применения: значение, питающего напряжения (в любом режиме) составляет более 90% от его номинального значения, а температура воздуха в месте установки – более 5°С. Чаще всего применяются для резервного освещения объектов, где основное освещение выполнено с помощью газоразрядных ламп.
• Разрядная лампа высокого давления. Условия применения: минимальное время повторного включения лампы (моментально загорается) независимо от состояния (холодное или горячее). Т.е. даже после её отключения она не требует времени для охлаждения перед последующим включением.
• Лампа накаливания – в случае недопустимости использования других источников света.

Варианты схем подключения

Подключение аварийного освещения:

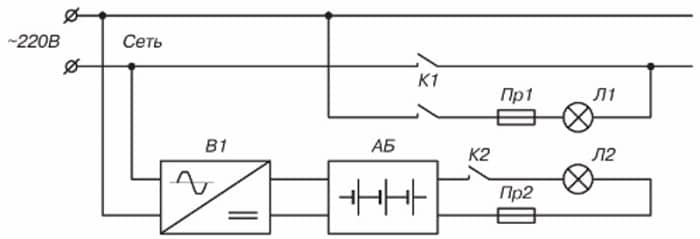

1. Схема питания с двумя различными источниками освещения

Схема питания с двумя различными источниками освещения

На схеме:

Л1 – лампа рабочего освещения;

Л2 – лампа аварийного освещения;

К1,2 – контакты реле, соответственно рабочего и аварийного освещения. Катушки реле данных контактов относятся к устройствам вторичной коммутации и не обозначены на данной схеме, т.к. она носит «принципиальный характер»;

Пр1,2 – предохранитель;

АКБ – аккумуляторная батарея;

В– выпрямитель, преобразует переменный ток сети в постоянный для постоянной зарядки АКБ;

И – инвертор, преобразует постоянный ток АКБ в переменный для питания аварийной лампы.

Нормальный режим работы:

1. в основной сети присутствует напряжение;
2. на реле К1 подан сигнал о наличии напряжения в сети, его контакты замкнуты;
3. цепь питания лампы Л1 замкнута;
4. лампа Л1 горит.

Действие схемы в аварийной ситуации:

1. отсутствует напряжение в основной сети;
2. контакты реле К1 размыкаются;
3. подается сигнал на реле К2, его контакты замыкаются;
4. цепь питания лампы Л2 собрана;
5. от АКБ через инвертор поступает напряжение на лампу Л2;
6. лампа Л2 загорается.

Данная схема позволяет использовать в качестве основного освещения любые виды ламп, т.к. они не несут в себе функции САО.

Недостаток – затраты на монтаж автономного аварийного освещения.

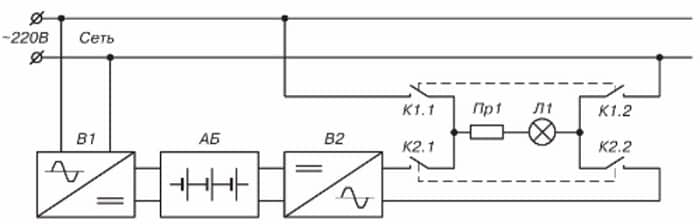

2. Схема питания с одним источником освещения

Схема питания с одним источником освещения (с инвертором)

Условное и графическое обозначение схемы соответствует схеме питания с различными источниками освещения. Также катушки контактов реле К1.1, К1.2, К2.1, К2.2 относятся к устройствам вторичной коммутации и не обозначены на данной схеме, т.к. она носит «принципиальный характер».

Нормальный режим работы:

1. в основной сети присутствует постоянное напряжение;
2. на реле К1 подан сигнал о наличии напряжения в сети, его контакты К1.1 и К1.2 замкнуты;
3. цепь питания лампы Л замкнута, лампа горит.

Действие схемы в аварийной ситуации:

1. отсутствует напряжение в основной сети;
2. контакты К1.1 и К1.2 реле К1 размыкаются;
3. подается сигнал на реле К2, его контакты К2.1 и К2.2 замыкаются;
4. цепь питания лампы Л собрана;
5. от АКБ через инвертор поступает напряжение на лампу Л, лампа загорается.

Преимущество схемы в экономичности оборудования САО за счет ее реализации на элементах основной линии, что позволяет сохранить уровень яркости светового потока. А также невысокий расход электрической энергии за счет применения инвертора.

В случае схемы с отсутствие инвертора значительно увеличивается расход электроэнергии.

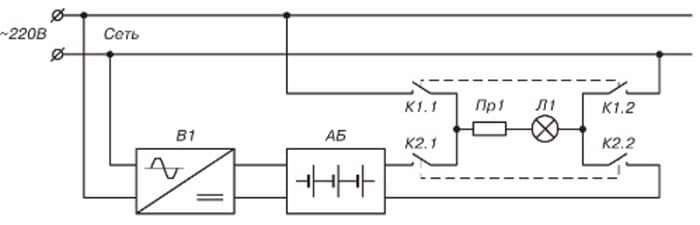

Схема питания с одним источником освещения (без инвертора)

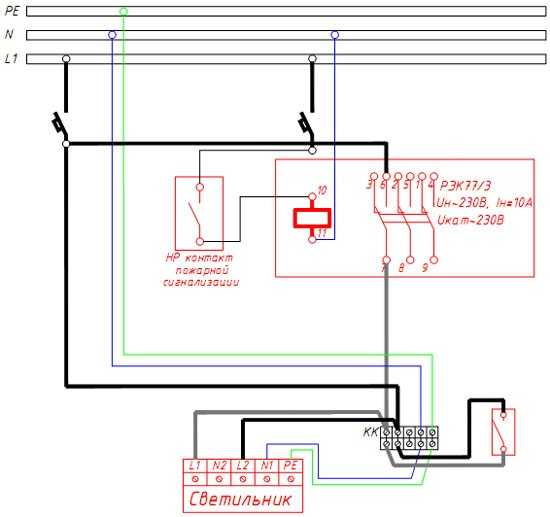

3. Схема подключения аварийных светильников через выключатель

Схема подключения аварийных светильников через выключатель

Для устройств аварийного освещения реализованных на базе светильников основного освещения встает вопрос о подключении выключателя, т.к. при положении «откл» разрывается цепь питания рабочего освещения.

Для возможности автоматического включения в работу САО от щита управления ЩУ к данным ОП приводится дополнительная кабельная линия.

При отсутствии напряжения в ЩО (а не на выключателе!) подается сигнал на специальное реле, которое замыкая свои контакты подает питание на аварийное освещение.

Для надежного электроснабжения таких схем рекомендуется вывести питание САО на отдельный щит аварийного освещения (ЩАО).

Схема управления САО со светильниками непостоянного действия

Принцип действия схемы:

1. Реле контроля фаз BS-RKF контролирует уровень напряжения в основном щите ЩО.
2. При отсутствии напряжения (или его скачке) в ЩО реле BS-RKF подает сигнал на реле К1.
3. Контакты К1.1, К1.2 реле К1 замыкаются и загорается группа светильников непостоянного действия AO BS.

Таким образом питание САО не зависит от выключателя рабочего освещения. В этом случае можно применять аварийные светильники на светодиодах.

Требования к светильникам

При выборе осветительных приборов для аварийного освещения необходимо обеспечить не только своевременное включение, но и безотказная работа в сложных аварийных условиях. В частности, необходимо гарантировать работоспособность устройства при повышенной температуре. Предусмотрено, что светильник должен быть таким, чтобы выдерживал температуру 850 градусов. Это требование указано в ГОСТе № 60598.

Такую проверку продукция проходит у производителя

Важно предусмотреть, чтобы при расплавлении светильника, он не влиял на возгорание предметов окружающей обстановки.. Некоторые модели начинают работу не из-за выключения основной осветительной системы, а получают команду от системы пожаротушения

Их можно использовать только при наличии специального сертификата

Некоторые модели начинают работу не из-за выключения основной осветительной системы, а получают команду от системы пожаротушения. Их можно использовать только при наличии специального сертификата.

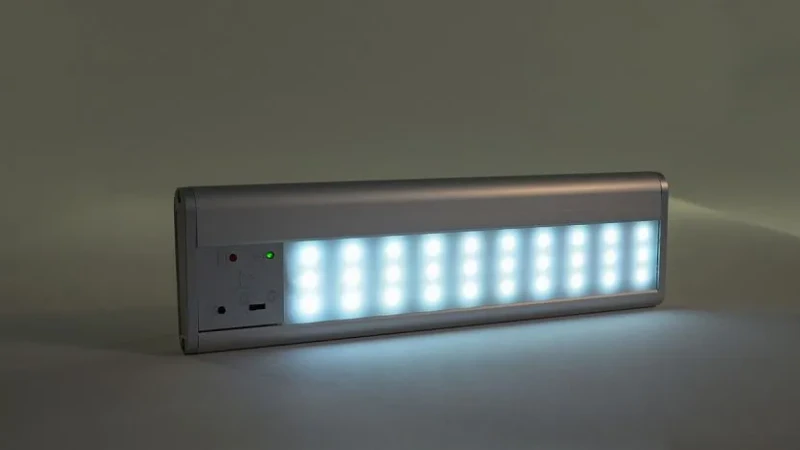

Автономный аварийный светильник с литий-тонным аккумуляторомИсточник bast.ru

При включении аварийной системы, желательно, чтобы она могла работать до тех пор, пока в ней будет необходимость. Однако это не рассматривается в качестве обязательного требования. Согласно правилам, безотказная работа должна быть обеспечена на протяжении не менее одного часа. Эта норма относится к подсветке путей аварийной эвакуации.

Если речь идёт о высотных зданиях или о ситуациях, где присутствуют мало мобильные группы населения, то минимальное время работы увеличивается до нескольких часов в зависимости от ситуации.

Освещение мест повышенной опасности выполняется в тех случаях, когда возникает непредвиденная ситуация. Освещение должно длиться хотя бы до тех пор, пока опасность не уйдёт. Когда ситуация вновь станет нормальной, свет можно будет отключить.

Регламентируется скорость запуска светильника в работу. Через 5 секунд он должен выйти не меньше, чем на 50% мощности, а за 10 — на 100%. Для того, чтобы выполнять свои задачи, необходимо, чтобы лампы давали достаточно света. Для ламп накаливания минимальное значение составляет 10 лк, а для люминесцентных — 15.

В больших помещениях наряду с освещением, должны быть предусмотрены подсвеченные указатели, которые указывают, куда необходимо двигаться при необходимости. Максимальное расстояние между ближайшими указателями не может быть больше 25 метров. Они дополнительно должны присутствовать на каждом повороте независимо от расположения других. Светящиеся указатели должны располагаться в местах, где хранятся средства пожаротушения.

Осветительные приборы обязательно должны находиться рядом с медицинским пунктом и в тех местах, где имеется связь с внешним миром. Антипаническое освещение необходимо для помещений, площадь которых более 80 кв. метров.

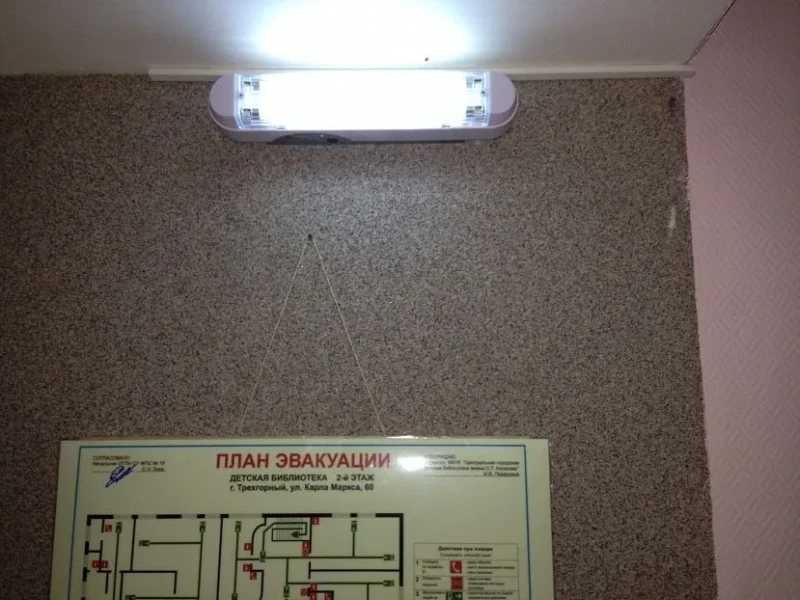

Аварийное освещение в детской библиотекеИсточник elsonpro.ru

Для подсветки должна использоваться автономная система питания. Она должна быть полностью независимой от основной. При этом аварийные приборы могут включаться при наступлении чрезвычайной ситуации или работать постоянно. Должна быть предусмотрена возможность отключения аварийной системы освещения и включения основной. Это может потребоваться тогда, когда последствия аварии будут устранены.

При неисправности системы светильников аварийного освещения должна быть предусмотрена возможность ручного включения или отключения. Для этого требуется установить специальный щиток с переключателями.

Различные виды аварийного освещенияИсточник pulscen.ru

В аварийной ситуации необходимо, чтобы аккумулятор был полностью заряжен. При этом нужно исключить возможность саморазряда. Обычно аварийные системы находятся в отключённом состоянии долгое время. Поэтом даже незначительный саморазряд на протяжении этого периода сможет сделать систему неработоспособной.

К одной сети запрещается подключать более 20 светильников. Их суммарная мощность не должна превышать 60% от полной величины. Когда устанавливается сеть, должен быть обеспечен равномерный уровень освещения на протяжении всего эвакуационного пути.

Освещение эвакуационной лестницыИсточник hiden-home.ru

Подключение аварийных светильников вартон

ПУЭ На изучение и закрепления всех этих знаний, даже опытным монтажникам и проектировщикам понадобится не одна неделя или даже месяцы

Поэтому давайте подробнее остановимся на самых главных моментах, на которые вам следует обращать внимание в первую очередь. Нормы эвакуационного освещения Какие основные нормы предъявляются к эвакуационному освещению? Данные нормы представлены в следующих таблицах: Для того, чтобы человек мог просто покинуть помещение по каким-то путям эвакуации шириной до 2м, необходимо выдержать освещенность по оси этого прохода в 1люкс можно и больше

Питание на светодиодную систему не поступает; Æ аварийный режим — при нарушении питания рабочего освещения блок подключает светодиоды к встроенному источ-нику аварийного питания, питающемуся от аккумуляторной батареи. дный ор. нопка тест». Схема подключения BS-INEXI2-81-B1-LED и BS-INEXI2-83-B1-LED для аварийного светового прибора в непостоянном режиме: Аварийный источник света Светодиодная линейка. Светодиодный индикатор.

Однако в последние годы ситуация начала меняться в связи с принятием новых нормативных документов, приближающих нашу страну к европейским стандартам, а также с участившимися террористическими актами, пожарами и техногенными авариями. Устройство аварийного освещения Аварийное освещение включается при повреждении системы рабочего питания и предназначено для обеспечения эвакуации людей при отключении энергоснабжения, которое может произойти при пожаре или любой техногенной аварии. Аварийное освещение бывает двух типов: эвакуационное и освещение безопасности. Освещение безопасности позволяет не только провести эвакуацию, но и обеспечить завершение технологических процессов, которые невозможно прервать мгновенно. Аварийное освещение должно работать от 1 до 3 ч. Система оповещения и управления эвакуацией людей при пожаре.

Проектирование освещения Основные виды аварийного освещения Описанный выше алгоритм реализован у аварийных светодиодных светильников компании «Светлый Город». А время его работы доходит до 3-х часов благодаря батарее. Так как светодиодный аварийный светильник оборудован аккумулятором, то, по меньшей мере, раз в полгода необходимо выполнять цикл разрядки-зарядки аккумулятора, для поддержания его в рабочем состоянии. Также, при выполнении этой процедуры вы в очередной раз проверите работоспособность аварийной системы освещения. Самым приемлемым вариантом на сегодняшний день являются светодиодные аварийные источники света. Современный рынок предлагает огромное количество подобных устройств, поэтому проблем с поиском не возникнет. Что такое аварийное освещение Во избежание настолько неприятного исхода на подобных объектах принято использовать аварийное освещение в дополнение к основному.

Классификация светильников

     Светильники аварийного освещения могут быть:

— постоянного действия (всегда включены одновременно со светильниками рабочего освещения);

— непостоянного действия (включаются только в случае пропадания напряжения в сети рабочего освещения, вызванного отключением одного из вводов в здание, короткими замыканиями или иными неисправностями);

— с централизованным питанием (питание этих светильников осуществляется от централизованной аварийной системы питания, находящейся вне светильника – это могут быть второй независимый ввод в здание, генераторная установка или расположенные в определенном месте аккумуляторные батареи). Выходное напряжение централизованного источника на основе аккумуляторных батарей может быть как постоянного тока, так и переменного в случае использования инвертора (преобразователя напряжения). Эти светильники могут быть как постоянного действия, так и непостоянного;

— автономные (питание таких светильников осуществляется от аккумуляторных батарей, расположенных или в самом светильнике, или в непосредственной близости от него). При этом длина кабеля для присоединения аккумуляторов к светильнику не превышает 1 метра. Автономные светильники могут быть постоянного и непостоянного действия.

Примечание.

     Пользоваться классификацией светильников аварийного освещения следует очень осторожно, так как в некоторых случаях может возникнуть различная трактовка терминов. Например, если в централизованную систему поставить автономный светильник, то это будет автономный    светильник с питанием от централизованной системы, но в различных нормативах (и, по мнению различных специалистов) он может классифицироваться по-разному

И как автономный светильник (так как имеет встроенную аккумуляторную батарею),  и даже как светильник централизованного питания со встроенной резервной аккумуляторной батареей (хотя в терминологии МЭК нет термина «встроенная резервная аккумуляторная батарея»). Кроме того иногда под термином «автономный светильник» подразумевают светильник без внешнего питания (то есть на батарейках).

     Так же могут использоваться комбинированные и составные светильники аварийного освещения (Определения этих светильников даны в ГОСТ IEC 60598-2-22-2012).

     В зданиях, электроснабжение которых выполнено по III категории надежности (по одному вводу), широкое применение находят автономные светильники аварийного освещения со встроенными аккумуляторными батареями. Так же такие светильники применяют в зданиях, в которых часть светильников аварийного освещения отнесена к нагрузкам первой особой категории надежности (на протяженных путях эвакуации при отсутствии естественного освещения, в некоторых зданиях с круглосуточным пребыванием людей, в зданиях, в которых длительное время находятся маломобильные группы населения и других сложных зданиях).

Нормативные требования

Правила установки аварийных осветительных сетей подробно регламентируются в Своде Правил 52.13330.2016. Здесь приведена классификация видов искусственного освещения, которая включает в себя следующие виды: рабочее, охранное, дежурное и аварийное. Последнее относится к следующим двум разновидностям:

• Резервное относится к процессам, которые нельзя сразу прекратить при наступлении аварийной ситуации. В этом случае возникает необходимость продолжения деятельности, для которого нужно обеспечить достаточный уровень освещённости. Одним из примеров такой ситуации может быть проведение хирургической операции.
• Эвакуационное предназначено для освещения проходов, по которым перемещаются люди в процессе эвакуации во время чрезвычайных ситуаций.

Последний вариант подразделяется на такие виды:

Подсветка путей, по которым предполагается эвакуироваться при наступлении критической ситуации

Важной особенностью такого освещения является то, что оно работает на постоянной основе, а не только во время аварии. Это касается большинства тех объектов, где скапливается большое количество людей

В их число входят большие магазины, школы, бизнес-центры и аналогичные помещения и аналогичные места.
Освещение мест, которые связаны с наличием повышенной опасности. Обычно этот вариант востребован на промышленных предприятиях.
Антипаническое освещение обеспечивает хорошую видимость переходов, по которым люди перемещаются при возникновении критической ситуации. При его отсутствии повышается риск возникновения паники. При большом скоплении людей они могут затоптать друг друга.

В этих случаях должна быть обеспечена надёжность срабатывания и бесперебойная работа аварийного освещения. Светильники для обеспечения эвакуации могут быть расположены в различных местах: на потолке, на стенах и в других местах, например, на ступеньках эвакуационных лестниц.

Как должно располагаться освещениеИсточник interalighting.ru

Система аварийного освещения может потребоваться в таких случаях:

Есть угроза того, что могут пострадать люди

Это может произойти вследствие травм, отравления или гибели в результате аварии.
При возгорании или угрозе пожара.
Если существует угроза взрыва.
При наличии опасности нарушения важного технологического процесса.
Из-за утечки опасных токсических веществ или радиоактивных материалов.
В случае нарушения деятельности объектов критической инфраструктуры.
При угрозе остановке объектов, которым нельзя прерывать работу.. При наличии нештатной ситуации аварийное освещении помогает более эффективно справиться с последствиями

При наличии нештатной ситуации аварийное освещении помогает более эффективно справиться с последствиями.

Виды применяемых световых указателейИсточник interalighting.ru

Аварийное освещение монтируют в местах, которые наименее подвержены опасности при наступлении аварийной ситуации. Оборудование для включения системы и управления ней располагают в наиболее защищённых местах.

Для проверки готовности к работе нужно регулярно проводить проверки исправности оборудования. При этом нужно включать, отключать и управлять его работой. В некоторых случаях такие проверки являются частью проведения учебной эвакуации.

При монтаже системы аварийного освещения также должны учитываться требования следующих документов:

• СП 256.1325800.2016 регламентирует выполнение работ, относящихся к работе с электроустановками различных зданий.
• ГОСТ-Р-55-842.2013 содержит требования к обеспечению работы аварийного обеспечения.

Сеть переменного тока, которая должна обеспечить функционирование дополнительной системы прокладывают параллельно проводам основной системы.

Следует различать антипаническое и эвакуационное освещение. Первое предназначено для того, чтобы обеспечить подход к эвакуационным путям. Второе предназначено для их непосредственного освещения.

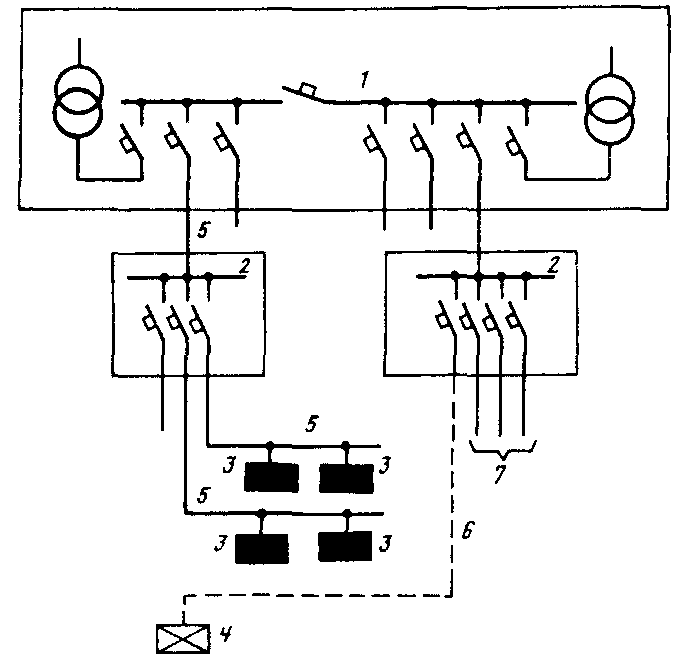

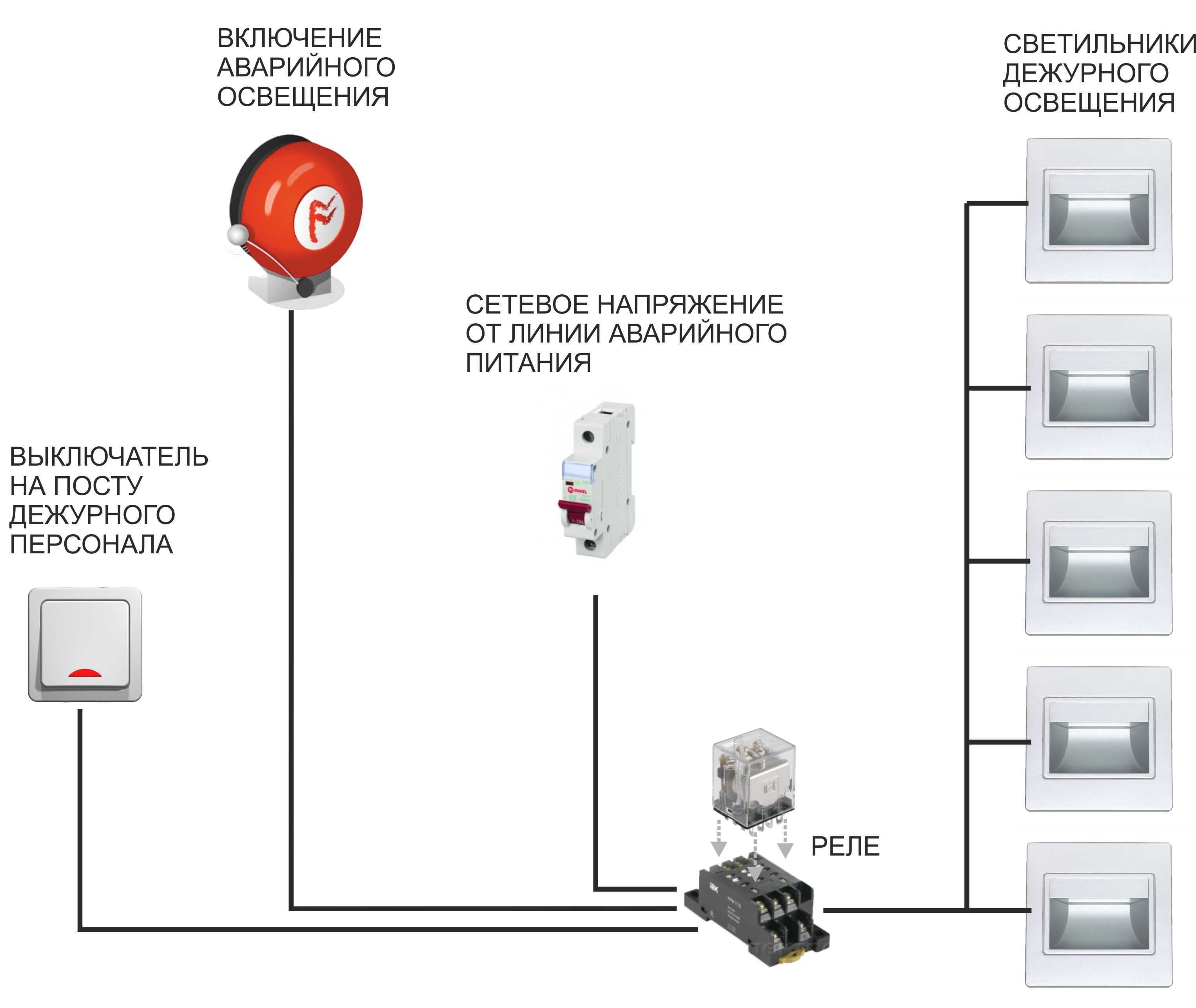

Устройство и схема сети аварийного освещения

Такие схемы обязательно включают в себя три основных элемента – автономный источник питания, осветительные приборы и выключатели. Последний выполняет переключение между двумя источниками питания — основным и аварийным.

Схема электроснабжения с разными источниками света применяется для маломощных объектов.

Схема с разными источниками света

Сюда входят: лампы накаливания Л (1 основная и 2 аварийные), контакты реле К, предохранители Пр, выпрямитель В и аккумулятор АВ. При отключении основного питания реле размыкается, и аварийное освещение питается от аккумуляторной батареи.

В аварийную схему включают лампы накаливания с гораздо меньшей мощностью, чем основные, ведь их задача — обеспечить минимальное освещение. А выпрямитель рассчитан на постоянную зарядку аккумулятора в обычном режиме. Плюсы такого расположения в том, что в качестве основного освещения можно использовать люминесцентные лампы, светодиодные лампы или экономки.

Блок питания с одним источником света (рисунок 4) лучше всего подходит для случаев, когда в случае отключения электроэнергии на электроустановках необходимо обеспечить такой же уровень освещения, как и при нормальной работе.

Рис. 4. Схема с одним источником света

Решение этого недостатка для крупных объектов и промышленных компаний возможно за счет включения преобразователя в схему аварийного питания.

Рисунок 5. Схема с одним источником для любых ламп

Посмотрите на рисунок 5, здесь постоянный ток, который идет от блока питания, преобразуется в переменный ток, что позволяет включать любой тип лампы.

Практическое применение той или иной схемы должно осуществляться на основе детального анализа условий труда, мощности осветительных установок и производственных функций. Также учитывайте, как проложены линии электропередач и их тип.

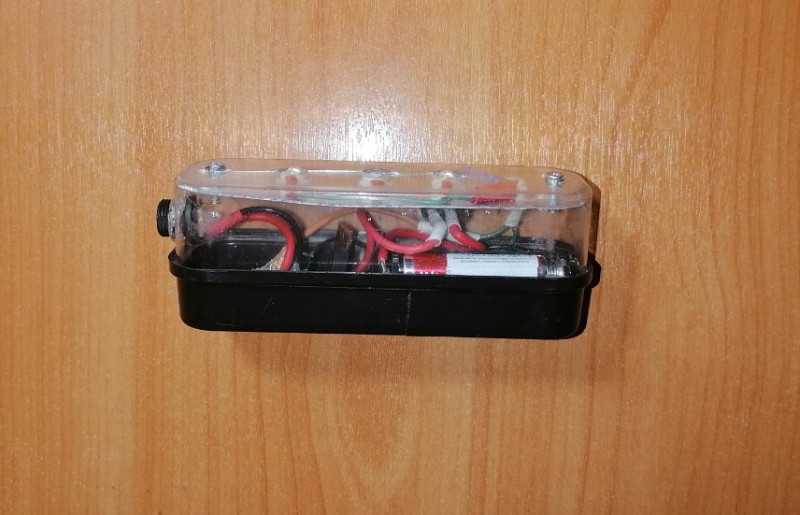

Из чего можно сделать корпус

Не выбрасывайте старые стельки для обуви. Их футляры могут пригодиться для различных самоделок. Например, для этой мигалки я выбрал корпус из старой обувной губки. Эта коробка как раз подходящего размера. Для использования нужно убрать губку, может пригодится для следующей самоделки, выбрасывать нельзя.

Размечаем и сверлим отверстия для светодиодов в крышке корпуса.

Я поставил их три, они по 3Вт, и на три батареи всего три светодиода.

Я выбрал диоды из серии SMD COB. Такие светодиоды самые яркие и в самый раз для светильника.

Схема работает и с такими светодиодами, но они светятся гораздо тусклее.
