Электрические цепи трехфазного тока

Трансформаторы тока

Трансформатор тока служит для преобразования тока, протекающего в первичной цепи к унифицированному сигналу (как правило, тоже току) во вторичной цепи. Отношение первичного тока (I₁) ко вторичному (I₂) — есть коэффициент трансформации (k_ТТ):

I₁/I₂=k_ТТ

Для стандартизации изготовления по ГОСТ 7746-2001 приняты ряды для трансформаторов тока:

• Первичный ток (I₁), А: 1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000; 4000; 5000; 6000; 8000; 10000; 12000; 14000; 16000; 18000; 20000; 25000; 28000; 30000; 32000; 35000; 40000;
• Вторичный ток (I₂), А: 1; 2; 5.

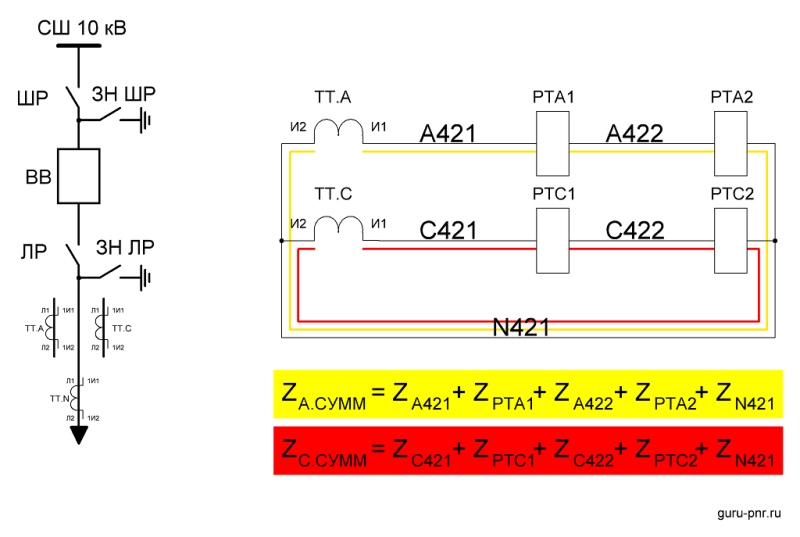

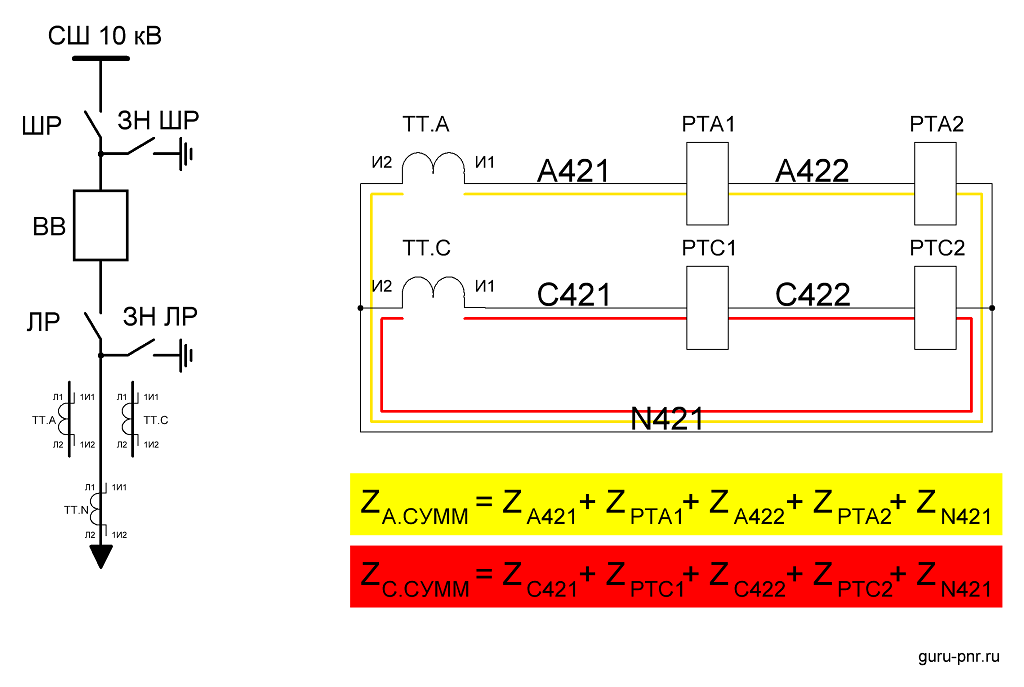

Идеальная работа трансформатора тока — когда его вторичная обмотка замкнута накоротко, т. е. сопротивление на выводах обмотки приближается к нулю. На практике во вторичной обмотке присутствуют хоть и низкоомные, но всё же имеющие сопротивление катушки реле, обмотки измерительных преобразователей или источников оперативного тока. И, естественно, сами провода. Все они подключены последовательно, значит полное сопротивление на вторичной обмотке складывается из всех сопротивлений включенных в неё устройств. Оказывается, чем больше это сопротивление, тем хуже точность измерения у трансформатора тока.

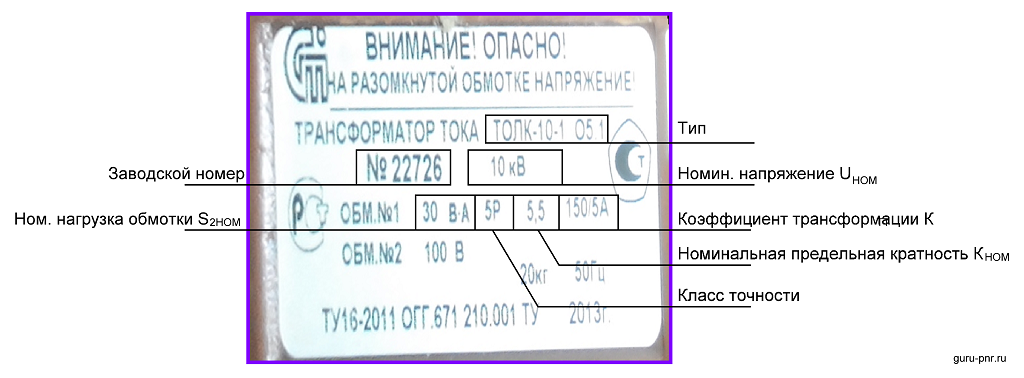

Номинальные параметры приведены ниже, но не всё из них указывают на табличках трансформаторов тока:

• Номинальное напряжение U_НОМ, кВ: Например, 10 кВ;
• Коэффициент трансформации, например: 150/5, где 150 — номинальный первичный ток, а 5 — номинальный вторичный ток;
• Наибольший рабочий первичный ток I_1КР, А: 160;
• Номинальная вторичная нагрузка S_2НОМ при коэффициенте нагрузки Cosφ₂ = 1, ВА;
• Номинальная вторичная нагрузка S_2НОМ при активно-индуктивной нагрузке Cosφ₂ = 0,8;
• Класс точности обмотки: 0,5S; 10Р и т. д.
• Не всегда, но указывают точку намагничивания. Например: 0,15 А — при этом значении должен произойти перегиб вольт-амперной характеристики. Или еще указывают и ток, и напряжение: 0,15 А; 63 В. Про вольт-амперную характеристику (ВАХ) поговорим дальше.
• Номинальная предельная кратность вторичных обмоток для защиты K_НОМ;
• Номинальный коэффициент безопасности приборов К_БНОМ, вторичных обмоток для измерений;

По ГОСТ 7746-2015 вывода трансформатора тока обозначаются буквами:

• Односекционная первичная обмотка: Л1 — начало, Л2 — конец;

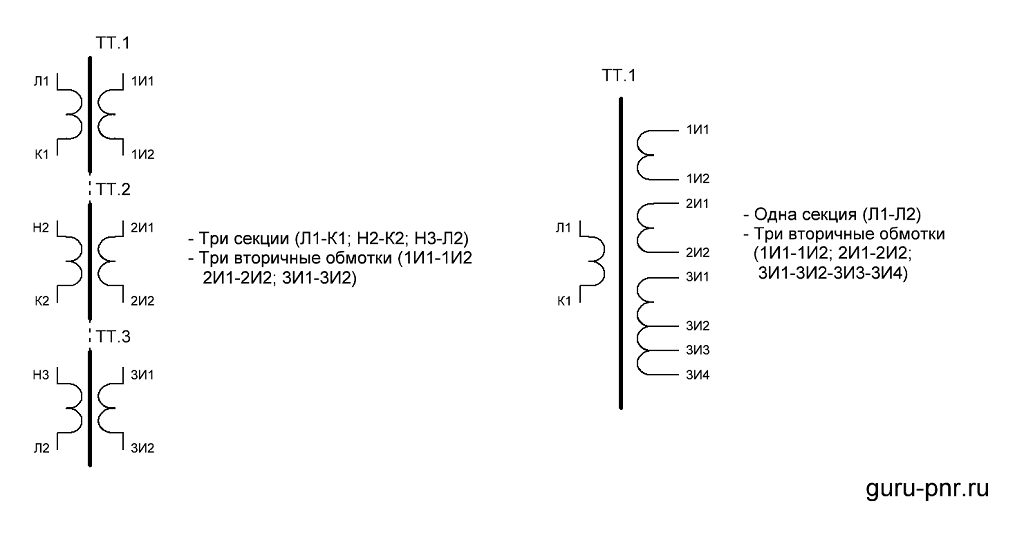

• Если первичная обмотка состоит из нескольких составляющих (секций) соединенных последовательно, то общее начало будет всё равно Л1, общий конец — Л2, а промежуточные между ними обмотки будут обозначаться Н2, Н3, … Нn — начало 2-ой, 3-ей и так далее до n-ой секции; концы этих секций будут иметь обозначение К1, К2, … Кn.

В отличие от первичной обмотки, которая может быть составной, но всё равно является одной цепью, вторичных обмоток может быть несколько. Мало того, вторичные обмотки могут иметь ответвления. С учетом этого их обозначают так:

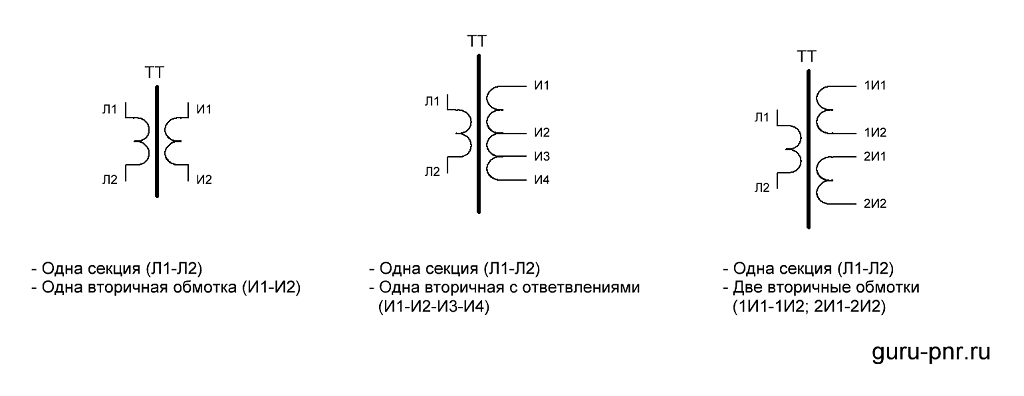

• Если вторичная обмотка одна, то начало обозначают И1, а конец И2;
• Когда вторичная обмотка одна, но имеет ответвления, то И1 — начало, И2, И3, … Иn-1 — промежуточные,  Иn — конец;
• Если вторичных обмоток несколько, то перед И добавляют число, обозначающее порядковый номер обмотки: 1И1-начало первой обмотки, 1И2- конец первой обмотки, 2И1-начало второй обмотки, 2И2- конец второй обмотки и так далее.

Поясню еще, что такое «начало» и «конец» у обмотки на всякий случай. Это, разумеется условные понятия. Но, как мы увидим дальше, пренебрегать ими никак нельзя. В этом должен быть порядок. Итак, представим ток в виде потока электронов. В какой-то момент поток течет от Л1 к Л2 и наводит во вторичной обмотке другой поток поменьше. Этот поток будет выходить из И1 и стремиться через нагрузку к И2. Еще раз: в Л1 — входит, из И1 — выходит. Такое направление токов называется — «в фазе«, а полярность выводов (Л1 и И1) — совпадает. Если в Л1 входит и в И1 входит, то это противофаза, а полярность выводов считается противоположной. В следующий момент поток электронов меняется на обратный и течет от Л2 к Л1, и из Л1 — выходит, а в И1 входит вторичный ток. И так 50 раз за секунду при частоте 50 Гц.

ТРЕХФАЗНЫЕ НЕСИММЕТРИЧНЫЕ ЦЕПИ, Расчет несимметричной трехфазной цепи при соединении источника и приемника звездой — Теоретические основы электротехники

• 6. Из и. 5 извлекаем Р= 17 477 Вт, Q = 23 192 В Ар, cos ф = cos 53 = 0,6.
• 7. Топографическая векторная диаграмма выглядит, как показано на рис. 5.5,6. Задача 5.4. К трехфазному источнику питания подключен несимметричный

№40 Мощность трехфазной цепи и способы ее измерения.

Активная и реактивная мощности трехфазной цепи, как для любой сложной цепи, равны суммам соответствующих мощностей отдельных фаз:

где IA, UA, IB, UB, IC, UC – фазные значения токов и напряжений.

В симметричном режиме мощности отдельных фаз равны, а мощность всей цепи может быть получена путем умножения фазных мощностей на число фаз:

В полученных выражениях заменим фазные величины на линейные. Для схемы звезды верны соотношения Uф/Uл/√3, Iф=Iл, тогда получим:

Для схемы треугольника верны соотношения: Uф=Uл ; Iф=Iл / √3 , тогда получим:

Следовательно, независимо от схемы соединения (звезда или треугольник) для симметричной трехфазной цепи формулы для мощностей имеют одинаковый вид:

В приведенных формулах для мощностей трехфазной цепи подразумеваются линейные значения величин U и I, но индексы при их обозначениях не ставятся.

Активная мощность в электрической цепи измеряется прибором, называемым ваттметром, показания которого определяется по формуле:

где Uw, Iw — векторы напряжения и тока, подведенные к обмоткам прибора.

Для измерения активной мощности всей трехфазной цепи в зависимости от схемы соединения фаз нагрузки и ее характера применяются различные схемы включения измерительных приборов.

Для измерения активной мощности в четырехпроводных трехфазных цепях (при на¬личии нулевого провода) применяется схема с тремя приборами (рис. 40.2), в которой произво¬дится измерение активной мощности каждой фазы в отдельности, а мощность всей цепи оп¬ределяется как сумма показаний трех ваттметров:

Промокоды со скидками на светильники

Для измерения активной мощности в трехпроводных трехфазных цепях (при отсутствии нулевого провода) применяется схема с двумя приборами (рис. 40.3).

При отсутствии нулевого провода линейные (фазные) ток связаны между собой урав¬нением 1-го закона Кирхгофа: IA+IB+IC=0. Сумма показаний двух ваттметров равна:

Таким образом, сумма показаний двух ваттметров равна активной трехфазной мощности, при этом показание каждого прибора в отдельности зависит не только величины нагрузки но и от ее характера.

На рис. 40.4 показана векторная диаграмма токов и напряжений для сим¬метричной нагрузки. Из диаграммы следует, что показания отдельных ваттметров могут быть определены по формулам:

Анализ полученных выражений позволяет сделать следующие выводы. При активной нагрузке (φ = 0), показания ваттметров равны (W1 = W2).

При активно-индуктивной нагрузке(0 ≤ φ ≤ 90°) показание первого ватт-метра меньше, чем второго (W1 60° показание первого ваттметра становится отрицательным (W1 < 0).

При активно-емкостной нагрузке(0 ≥ φ≥ -90°) показание второго ватт-метра меньше, чем первого (W1 больше W2), а при φ(меньше)-60 ° показание второго ватт-метра становится отрицательным.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Подключение звездой без нуля. Соединение в звезду без нулевого провода повторяют расчёт при k 2, 3, 4, , учитывая, что индуктивные сопротивления увеличиваются с ростом частоты , а ёмкостные уменьшаются ;. Спрашивайте, я на связи!

Мощность в трехфазных цепях

     Трехфазная цепь является обычной цепью синусоидального тока с несколькими источниками.
        Активная мощность трехфазной цепи равна сумме активных мощностей фаз

   (6.5)

       Формула (6.5) используется для расчета активной мощности в трехфазной цепи при несимметричной нагрузке.
        При симметричной нагрузке:

        При соединении в треугольник симметричной нагрузки

       При соединении в звезду

.

       В обоих случаях .

к оглавлению
ТОЭ
ТЭЦ
Реальная физика

Знаете ли Вы, как разрешается парадокс Ольберса?(Фотометрический парадокс, парадокс Ольберса — это один из парадоксов космологии, заключающийся в том, что во Вселенной, равномерно заполненной звёздами, яркость неба (в том числе ночного) должна быть примерно равна яркости солнечного диска. Это должно иметь место потому, что по любому направлению неба луч зрения рано или поздно упрется в поверхность звезды.Иными словами парадос Ольберса заключается в том, что если Вселенная бесконечна, то черного неба мы не увидим, так как излучение дальних звезд будет суммироваться с излучением ближних, и небо должно иметь среднюю температуру фотосфер звезд. При поглощении света межзвездным веществом, оно будет разогреваться до температуры звездных фотосфер и излучать также ярко, как звезды. Однако в дело вступает явление «усталости света», открытое Эдвином Хабблом, который показал, что чем дальше от нас расположена галактика, тем больше становится красным свет ее излучения, то есть фотоны как бы «устают», отдают свою энергию межзвездной среде. На очень больших расстояниях галактики видны только в радиодиапазоне, так как их свет вовсе потерял энергию идя через бескрайние просторы Вселенной. Подробнее читайте в FAQ по эфирной физике.

НОВОСТИ ФОРУМАРыцари теории эфира

10.11.2021 — 12:37: ПЕРСОНАЛИИ — Personalias -> — Карим_Хайдаров.10.11.2021 — 12:36: СОВЕСТЬ — Conscience -> — Карим_Хайдаров.10.11.2021 — 12:36: ВОСПИТАНИЕ, ПРОСВЕЩЕНИЕ, ОБРАЗОВАНИЕ — Upbringing, Inlightening, Education -> — Карим_Хайдаров.10.11.2021 — 12:35: ЭКОЛОГИЯ — Ecology -> — Карим_Хайдаров.10.11.2021 — 12:34: ВОЙНА, ПОЛИТИКА И НАУКА — War, Politics and Science -> — Карим_Хайдаров.10.11.2021 — 12:34: ВОЙНА, ПОЛИТИКА И НАУКА — War, Politics and Science -> — Карим_Хайдаров.10.11.2021 — 12:34: ВОСПИТАНИЕ, ПРОСВЕЩЕНИЕ, ОБРАЗОВАНИЕ — Upbringing, Inlightening, Education -> — Карим_Хайдаров.10.11.2021 — 09:18: НОВЫЕ ТЕХНОЛОГИИ — New Technologies -> — Карим_Хайдаров.10.11.2021 — 09:18: ЭКОЛОГИЯ — Ecology -> — Карим_Хайдаров.10.11.2021 — 09:16: ЭКОЛОГИЯ — Ecology -> — Карим_Хайдаров.10.11.2021 — 09:15: ВОСПИТАНИЕ, ПРОСВЕЩЕНИЕ, ОБРАЗОВАНИЕ — Upbringing, Inlightening, Education -> — Карим_Хайдаров.10.11.2021 — 09:13: ВОСПИТАНИЕ, ПРОСВЕЩЕНИЕ, ОБРАЗОВАНИЕ — Upbringing, Inlightening, Education -> — Карим_Хайдаров.

Три фазы — основы

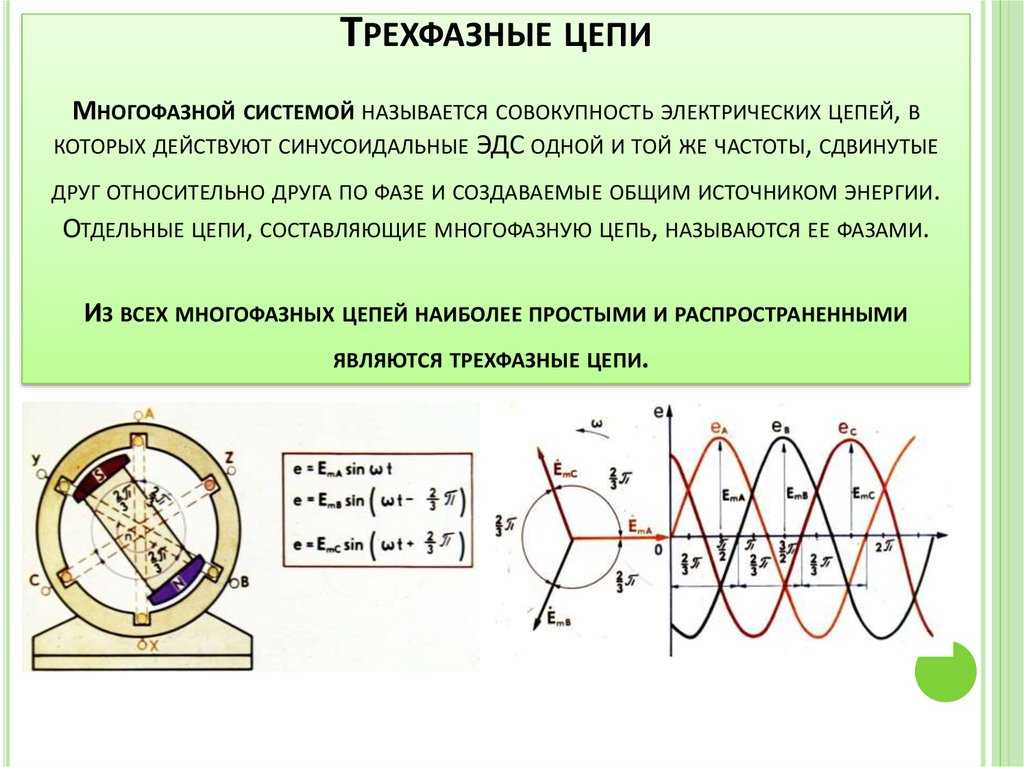

Трехфазная цепь — это совокупность трех электрических цепей, в которых действуют синусоидальные ЭДС, одинаковые по амплитуде и частоте, сдвинутые по фазе одна от другой на угол 120° (2π/3) и создаваемые общим источником энергии. Расшифруем это определение. В нем упоминаются следующие понятия:

• Общий источник энергии — это трехфазный генератор на электростанции, вырабатывающий напряжение порядка 10000 Вольт. Промежуточное звено между генератором и конечным потребителем — распределительный трансформатор, который условно можно заменить генератором 230 Вольт.
• Синусоидальные ЭДС сдвинутые по фазе одна от другой на угол 120°. Получение ЭДС (электродвижущей силы) основано на принципе электромагнитной индукции. При этом три фазы обмотки статора генератора повернуты в пространстве друг относительно друга на 1/3 часть окружности, то есть магнитные оси фаз повернуты в пространстве на угол 120°.
• Синусоидальные ЭДС, одинаковые по амплитуде и частоте. Если рассмотреть последний участок трансформации напряжения, то при привычном действующем напряжении 230 Вольт амплитуда каждой фазы 325 Вольт (230×√2). Частота ЭДС определяется частотой вращения ротора генератора. Частота 50 Гц значит, что ток пятьдесят раз в секунду идет в одну сторону и пятьдесят раз в обратную. При этом сто раз в секунду он достигает амплитудного значения и сто раз становится равным нулю. Смена направления происходит при переходе графика синусоиды через нулевое значение.

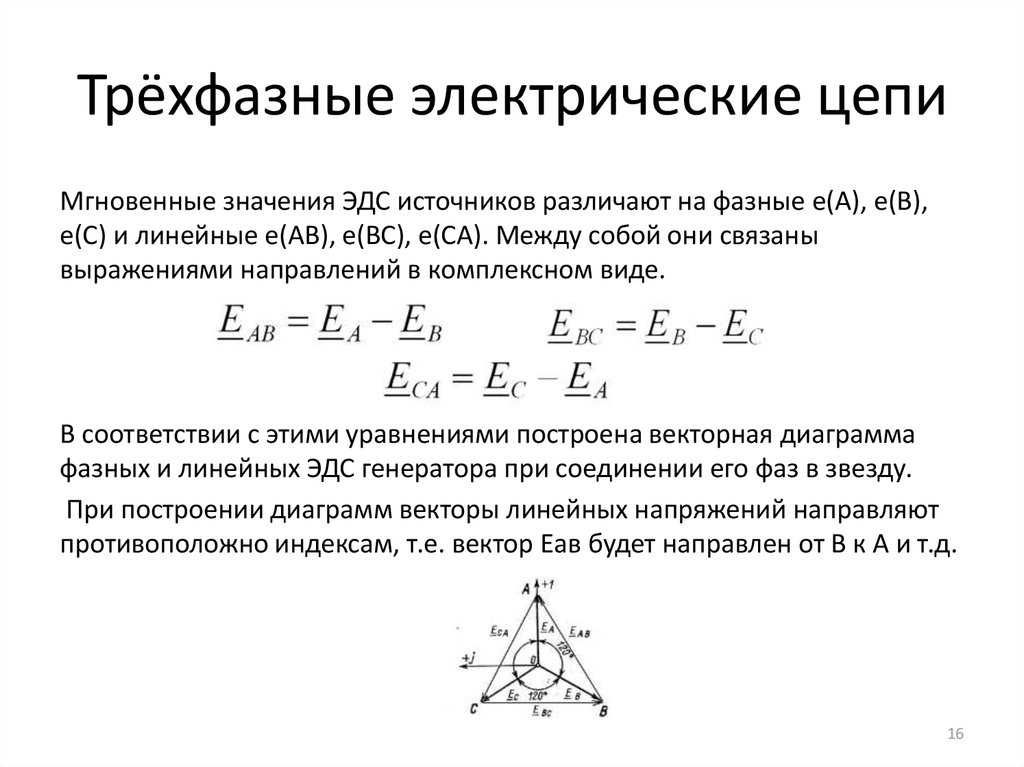

Термин «фаза» имеет в электротехнике два значения:

• Фазой называют аргумент синуса (ωt + Ψ). Любая синусоидально изменяющаяся функция определяется тремя величинами: амплитудой, угловой частотой (ω) и начальной фазой Ψ (пси). Фаза характеризует состояние колебания (числовое значение) в данный момент времени t.
• Каждая отдельная цепь, входящая в трехфазную цепь принято называть фазой.

Трехфазные цепи имеют широкое распространение за счет следующих преимуществ:

• Экономичности производства и передачи энергии по сравнению с однофазными цепями.
• Возможности простого получения кругового вращающегося магнитного поля, необходимого для трехфазного асинхронного двигателя.
• Возможности получения в одной установке двух эксплуатационных напряжений — фазного и линейного.

Основными элементами трехфазной цепи являются:

• Трехфазный генератор, преобразующий механическую энергию в электрическую.
• Трансформатор напряжения. Для передачи электроэнергии на большие расстояния напряжения электрического тока с помощью силовых трансформаторов повышают до сотен тысяч вольт. Конечные же потребители используют ток после силового понижающего трансформатора.
• Линии электропередач — один из компонентов электрической сети, система энергетического оборудования, предназначенная для передачи электроэнергии посредством электрического тока (токопроводы, кабельные и воздушные линии).
• Приемники (потребители), которые могут быть как трехфазными (например, трехфазные асинхронные двигатели), так и однофазными (например, лампы накаливания).

Каждая из трех фаз в цепи имеет стандартное наименование и цветовую маркировку:

• Первая фаза обозначается латинской буквой A и желтым цветом.
• Вторая фаза обозначается латинской буквой B и зеленым цветом.
• Третья фаза обозначается латинской буквой C и красным цветом.

Если идет речь о конкретном элементе цепи, например трехфазном генераторе, трансформаторе, то в данном случае фаза — это одна из трех обмоток генератора (трансформатора), имеющая начало и конец.
Начала обмоток фаз обозначаются латинскими буквами А, В, С, а
концы фаз — X, Y, Z.

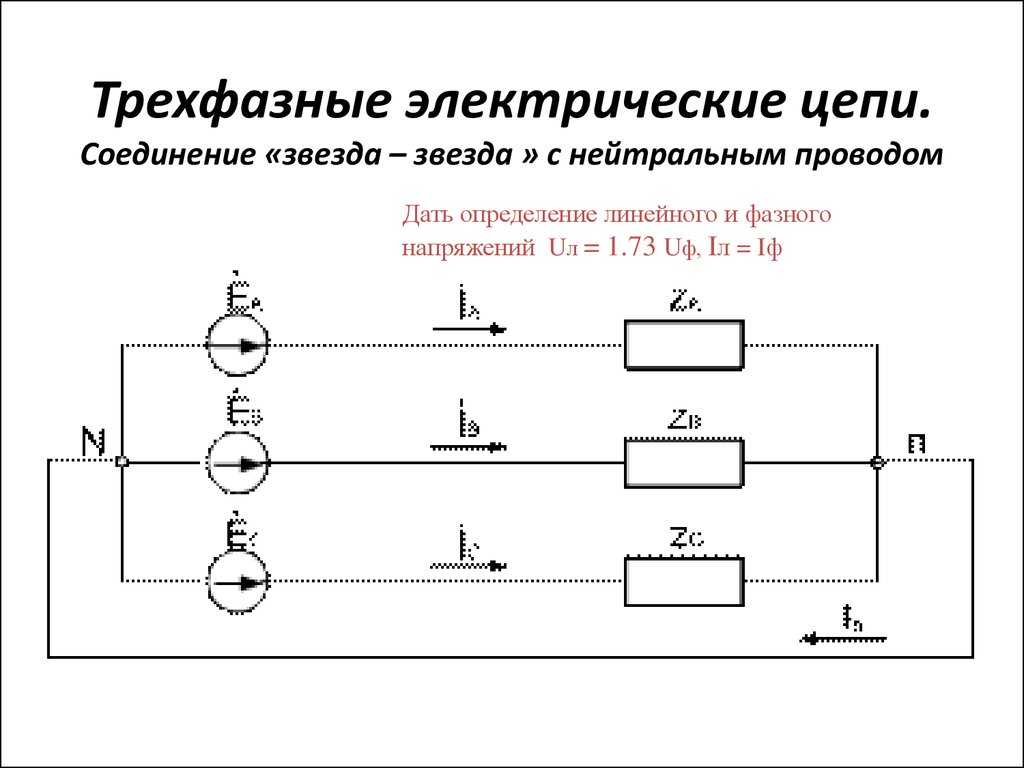

Значение нейтрального провода в трехфазной системе

При несимметричной нагрузке и отсутствии нейтрального провода фазные
напряжения приемника уже не связаны жестко с фазными напряжениями
генератора, так как на нагрузку воздействуют только линейные напряжения
генератора. Несимметричная нагрузка в таких условиях вызывает несимметрию ее фазных напряжений (UA, UB, UC) и смещение ее нейтральной точки () из центра треугольника напряжений (смещение нейтрали).

Естественно треугольник напряжений (векторы фазных напряжений) и сложные формулы расчетов мы рассматривать не будем. Постараемся, как и в предыдущих пунктах, разобраться с вопросом наглядно и упрощенно:

В приведенной выше схеме наблюдается несимметрия потребления. Фаза A нагружена больше и имеет сопротивление 5 Ом. Фаза B нагружена меньше и имеет сопротивление 10 Ом. Фаза C нагружена еще меньше и имеет сопротивление 15 Ом. С учетом этого произошла несимметрии фазных напряжений (UA ≈ 157 Вольт, UB ≈ 261 Вольт, UC ≈ 287 Вольт). Смещение нейтральной точки соединения приемников () привело к появлению разности потенциалов с нейтралью трансформатора UN = 75 Вольт.

Перейдем к потенциалам на выводах генератора (трансформатора). Они остались такими же, как и при симметричной нагрузке приемников

В конце предыдущего пункта мы отметили важность сбалансированности и одинаковой скорости движения электронов в цепи (для справки: ток у нас не постоянный, потому движение условное, и фактически — это «топтание на месте»). Как же происходит движение зарядов в данном случае, когда изменились параметры «путепроводов» (различное сопротивление на участках цепи):

• Определенное количество зарядов (x) со скоростью (v) проходит по фазному проводу А, проходит нагрузку R = 5 Ом и попадает в точку соединение трех несимметричных нагрузок (приемников).
• Из общей точки заряды уже не разделяются пополам. Виной тому увеличение сопротивления на пути от нейтральной точки приемников к выводам фаз B и C на трансформаторе. Баланс нарушился, и теперь то количество зарядов, пришедших от вывода A попросту не успевают перераспределится в цепи. Образуется избыток в данный момент времени зарядов в точке соединения нагрузок (0). Раз есть избыток (или недостаток в определенный момент периода синусоиды) в этой нулевой точке, то есть и разность потенциалов с нейтралью трансформатора (что и показал вольтметр UN).

Так как в нейтральной точке имеется потенциал, отличный от нуля, то это приводит к несимметрии фазных напряжений. К примеру, если бы потенциал в нейтральной точке был равен 0 Вольт (случай симметричной нагрузки), то фазное напряжение UA можно было бы рассчитать, как +162,5-(-162,5)-0 = 325 Вольт (амплитудное значение). 325/√2 ≈ 230 Вольт (действующее значение). В случае с несимметричным потреблением в нейтральной точке будет всегда какой-то потенциал. Соответственно при расчетах мы получим иное амплитудное и действующее значение напряжения. Из примера просчитанного в программе видно, что действующее напряжение UA ≈ 157 Вольт. Соответственно амплитудное равно 157×√2 ≈ 222 Вольт. Это можно наглядно увидеть на графиках синусоид, приведенных выше. Берем пик синусоиды фазы A с напряжением (потенциалом) +325 Вольт, и от этого потенциала отнимаем потенциал нейтрали (канал D) +103 Вольт в данный момент времени. То же самое можно сделать с остальными фазами. Берем пик синусоиды фазы B с напряжением (потенциалом) +325 Вольт, и от этого потенциала отнимаем потенциал нейтрали (канал D) -36 Вольт в данный момент времени. Получаем +325-(-36) = +361 Вольт (амплитудное значение). 355×√2 ≈ 255 Вольт (действующее значение). Приблизительно это и показывает вольтметр UB ≈ 261 Вольт.

Для того чтобы выравнивать фазные напряжения приемника при несимметричной нагрузке, нужен нейтральный провод соединяющий нулевые точки трансформатора (генератора) и приемников:

При наличии нейтрального провода в общей точке соединения нагрузок уже не может образовываться излишек или недостаток зарядов (потенциал), так как он сразу же будет перенаправляется в общую точку соединения концов фазных обмоток трансформатора (генератора).

Завершая тему трех фаз с нулем и без нуля стоит также отметить, что наличие нейтрального провода в цепи при несимметричной нагрузке, также позволяет подключать однофазные приемники с номинальным напряжением в √3 раз меньше номинального линейного напряжения трехфазной сети (230/400 Вольт).
