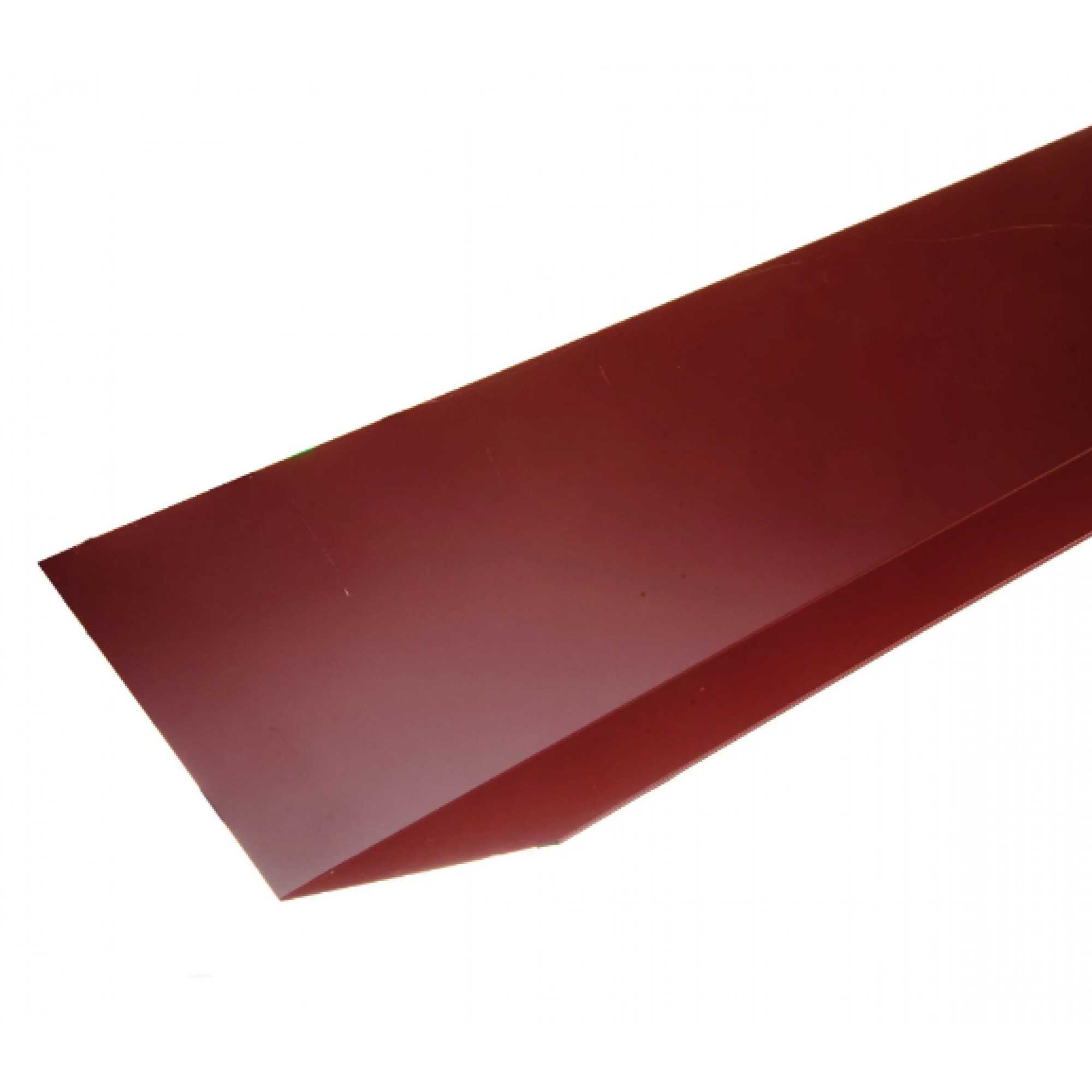

Зачем нужна планка примыкания для кровли?

Нюансы примыкания различных типов кровли к стене

О способе монтажа следует подумать ещё при проектировании здания. Так как зачастую в проект возведения приходится включать специальную укладку кирпичей в верхней части стен с выполнением небольших углублений.

Кирпичная или бетонная стена

При возведении стены из кирпича стоит предусмотреть козырёк, выступающий над поверхностью в полкирпича. В дальнейшем он послужит карнизом, защищающим место примыкания. Ту же роль выполняет «выдра» — выемка, глубиной в четверть кирпича. В неё заводится материал мягкой кровли, затем устанавливается планка. Узлы примыкания крыш, застеленных другими видами кровельного покрытия, закрываются металлическими листами и закрепляются в углублении стены.

Козырёк или выдра в кирпичной кладке обеспечивает надёжную герметизацию прилегания

Кирпичные и бетонные стены перед монтажом примыкания выравниваются слоем штукатурки. Если козырёк или выемка не были выполнены при строительстве, то борозду под планку штробят отбойным молотком или вырезают «болгаркой».

Рельефные кровли

Примыкание кровли, выполненной из жёстких рельефных материалов, производится с помощью специальных планок, алюминиевой ленты или фартуков с волнистым нижним краем.

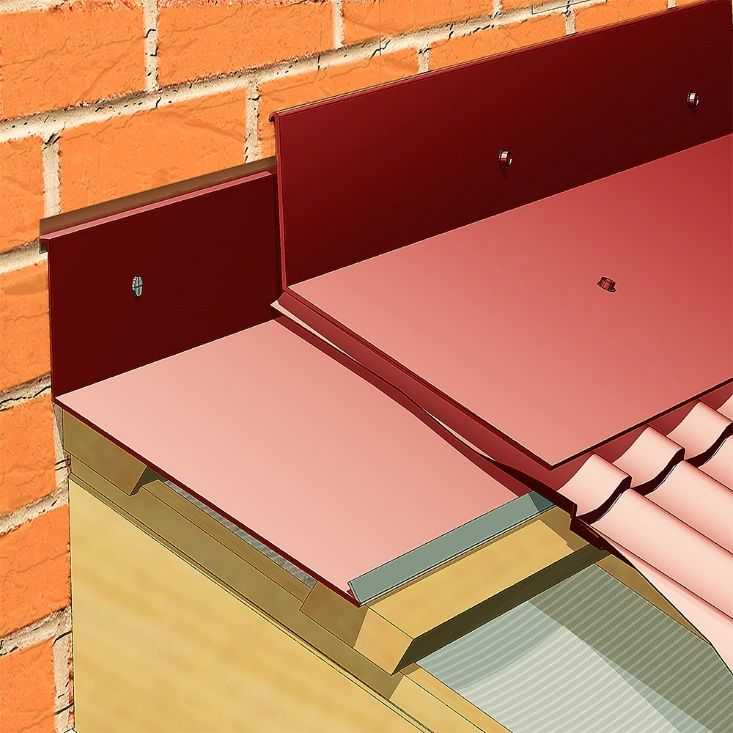

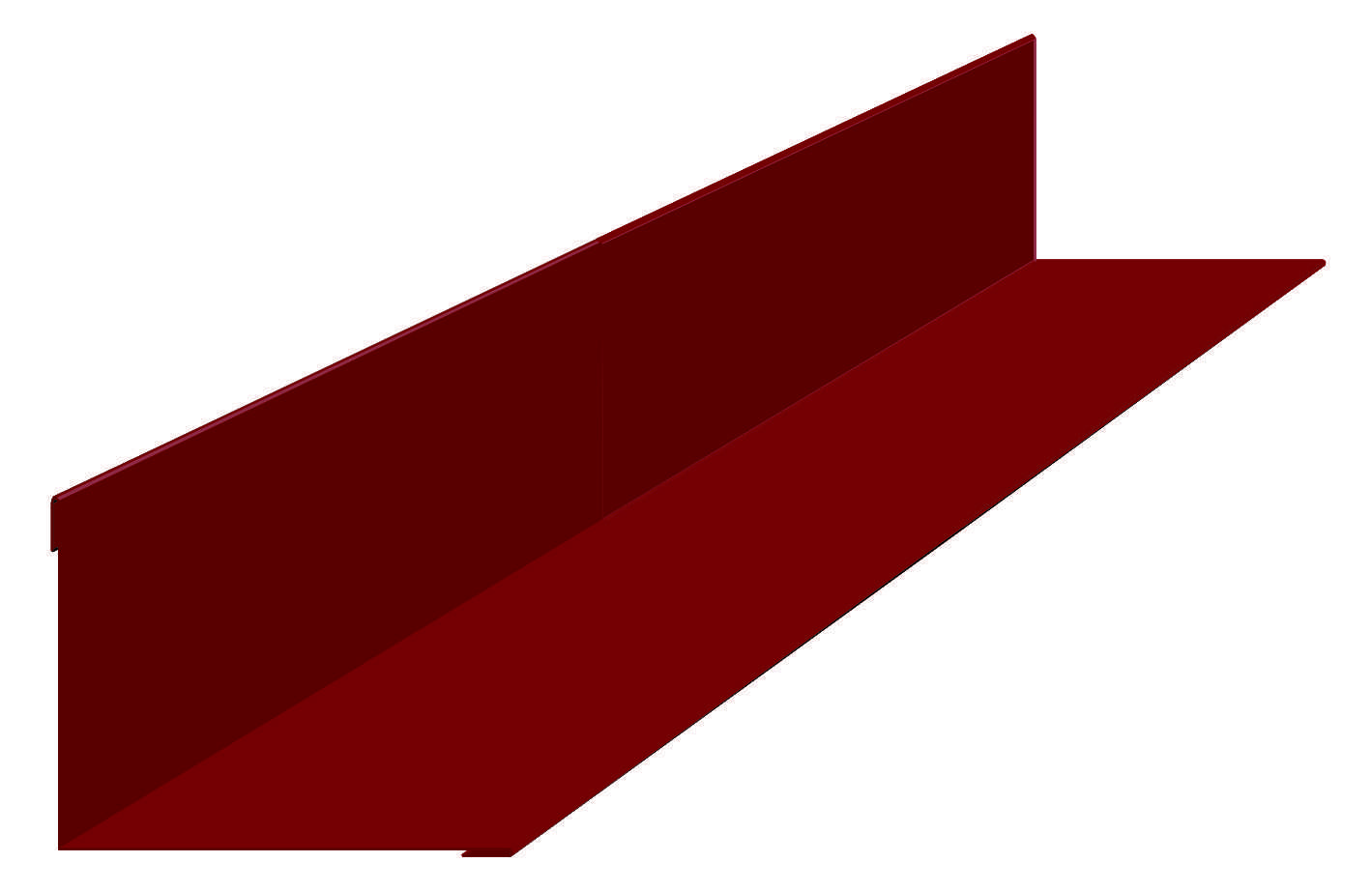

Примыкание рельефной кровли выполняется при помощи металлической планки с определённым углом наклона

Видео: устройство примыкания кровли из профлиста к стене под козырьком

Металлочерепица

При укладке листов металлочерепицы между стеной и кровлей оставляется небольшой зазор для вентиляции подкровельного пространства. Примыкание в этом случае делается металлической планкой, нижний край которой крепится к черепице саморезами.

Между стеной и кровлей оставляют вентиляционный зазор

Видео: как организовать обход трубы на кровле из металлочерепицы

Труба

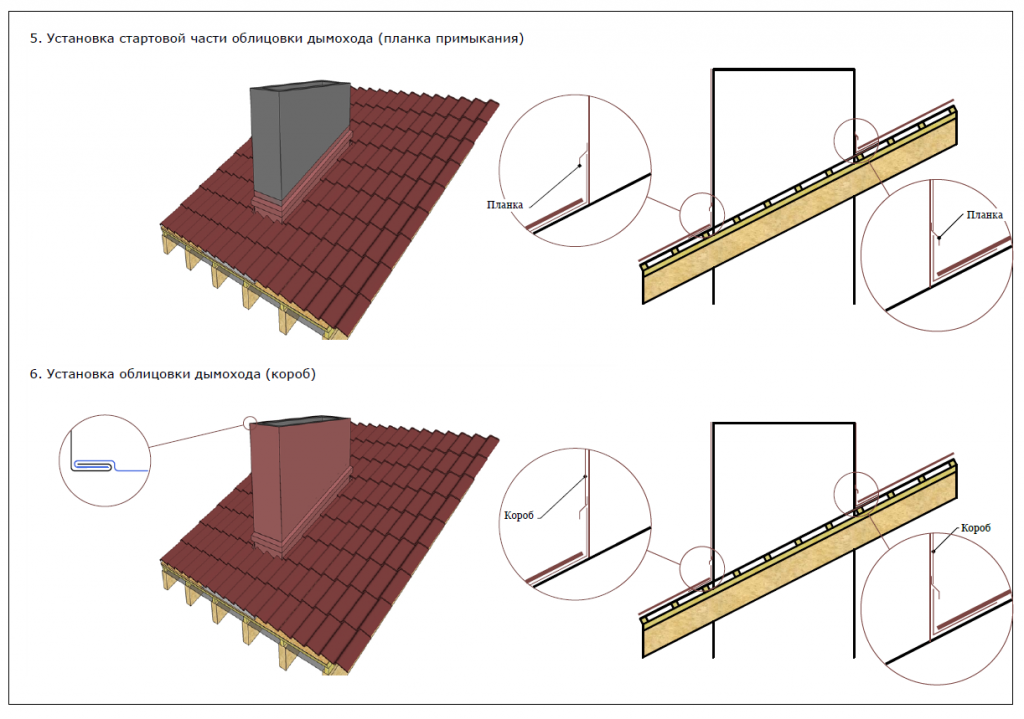

Примыкание к трубе делается двойным: первое под кровлей, второе поверх неё.

Один из способов заделки места примыкания к трубе поверх кровли — применение алюминиевой гофрополосы

Перед креплением прижимных полос на трубе устанавливается термоизоляционный пояс из асбеста. Полосы сначала крепятся к нижней части трубы, затем к двум боковым, а в конце — к верхней.

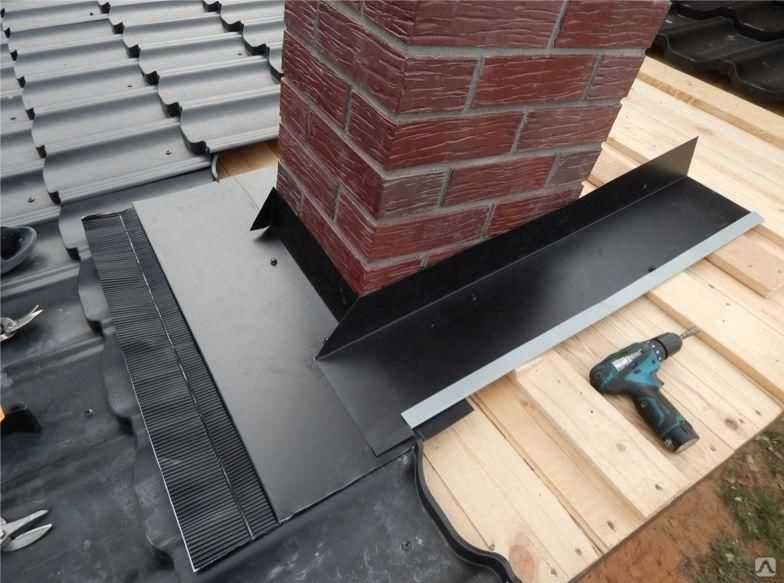

Вокруг трубы сначала выполняется двойное примыкание, а затем крепятся прижимные полосы

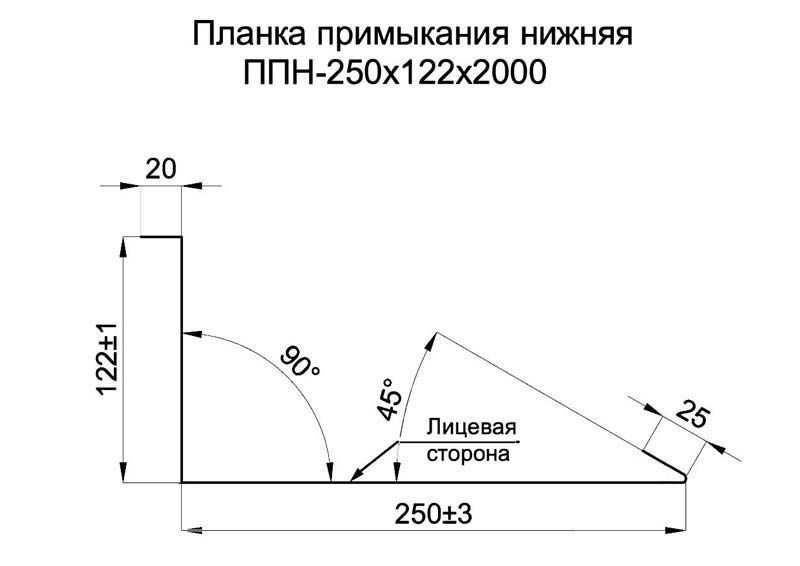

К нижней планке под кровлей дополнительно монтируется галстук для стока воды, который выводится в ендову или в водосток на карнизе. Нижний фартук крепится к обрешётке, верхний — к кровле. Стыки заделываются термостойким герметиком.

На пристенный профиль крепится галстук для отвода воды

Видео: примыкание дымоходной трубы к кровле из цементно-песчанной черепицы

Парапет

Перед устройством узла парапет утепляется минватой и закрывается стружечно-цементными плитами или плоским шифером. Примыкание кровли к парапету выше 70 см выполняется по той же схеме, что и к стене.

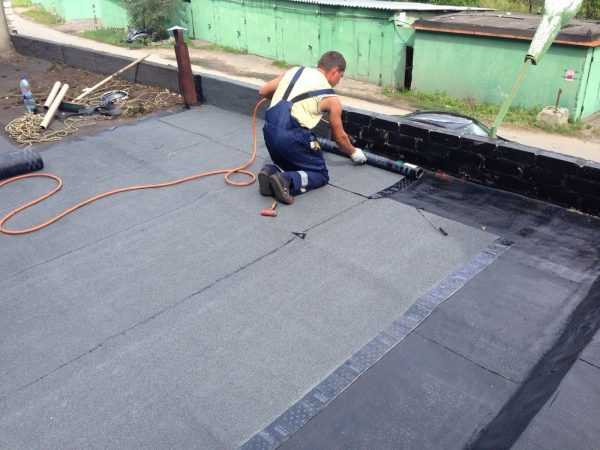

Укладка мягкой кровли с заведением материала на парапет позволит прослужить крыше долгие годы без проблем

Виды конструкций

Капельники для кровли изготавливают из оцинкованной стали и из пластика, с износостойким покрытием из полимеров и без него. Разделяют два типа, рассмотрим подробнее в таблице.

• Карнизный. У добора два изгиба. Первый делит элемент на фартук капельника и юбку, второй представляет собой ребро жесткости. Монтируется на краю крыши. Укладывается на лобовую доску, прикрепленную к окончанию стропил.
• Фронтонный. У добора три загиба: фартук, юбка, ступень. Монтируется на фронтонных концах крыши. Уберегает от осадков свес фронтона. Капельник устанавливается на подкладочный ковер.

Применяется 2 вида конструкций с капельным добором.

Первая используется при монтаже водоотвода на коротких крюках, с креплением к карнизной доске. В этом случае капельная планка заводится в желоб водоотвода.

Вторая применяется при монтаже водосточного желоба на длинных крюках. В таком варианте в него заводят карнизную планку, а капельный элемент располагают под водоотводом.

Конструкция кровельного пирога

Кровельный пирог имеет многослойную структуру и представляет собой совокупность основных и вспомогательных элементов кровельного покрытия.

• Стропильная система – основа кровельного пирога и всей кровли.
• Внутренняя обрешетка является опорой для тепло- и пароизоляционных материалов.
• Пароизоляционная пленка защищает утеплитель от попадания влажной воздушной смеси из помещений здания.
• Утеплитель способствует сохранению тепла в доме.
• Ветро- гидроизоляционные мембраны препятствуют попаданию влаги в слой утеплителя и защищают его от ветра.
• Контробрешетка удерживает обрешетку, предназначенную для крепления OSB, и формирует естественные вентиляционные каналы, необходимые для нормальной циркуляции воздуха в подкровельном пространстве.
• Обрешетка OSB необходима для размещения ориентированно-стружечных плит, образующих плоскость кровельного основания.
• Плиты OSB формируют ровную поверхность для укладки гонтов гибкой черепицы.
• Подкладочный и ендовый ковры обеспечивают оптимальную гидроизоляцию скатов кровли.
• Гибкая черепица – практичное и функциональное кровельное покрытие, защищающее здание от внешних воздействий.

Структура «кровельного пирога» зависит от типа чердака (холодный или утепленный).

Таблица содержит номера элементов кровельного пирога, применяемых при обустройстве чердачных помещений:

	1	2	3	4	5	6	7	8	9
Чердак
Мансарда

Обратите особое внимание

Монтаж мягкой кровли Деке необходимо производить согласно фирменной инструкции, регламентирующей правила укладки гибкой черепицы.
Для достижения максимальной естественности рисунка черепицы специалисты «СТРОЙМЕТ» советуют чередовать кровельные листы из различных упаковок (даже если они из разных товарных партий).
Повышенная влажность и наличие осыпавшегося гранулята в упаковке не противоречит применяемой технологии производства и не влияет на эксплуатационные качества кровли.

1. Предварительная стадия

До начала монтажа мягкой кровли Docke необходимо подробно ознакомиться с инструкциями фирм-изготовителей кровельных аксессуаров, а также с условиями гарантии.

2. Особенности монтажных работ

Укладка гибкой черепицы и подкладочного ковра должна осуществляться на сухую поверхность при температуре воздуха выше 0°С. Гонты мягкой кровли принимают форму основы, на которую они укладываются. Поэтому качество монтажа напрямую зависит от качества подготовки основания. До начала монтажных работ черепица как минимум в течение суток должна выдерживаться при температуре выше 10°С. Если температура воздуха во время монтажа ниже данного показателя, специалисты компании СТРОЙМЕТ рекомендуют использовать строительный фен для нагревания клеевых полос (это обеспечит качественную фиксацию гонтов). Предварительная фиксация черепицы достигается за счет механического усилия. Для улучшения сцепления и герметичности используется битумная мастика Docke. Если во время проведения монтажных работ возникает реальная угроза атмосферных осадков, незащищенная поверхность кровли должна быть временно законсервирована. По окончании монтажа следует проверить качество фиксации гонтов.

3. Техника безопасности

Монтаж кровельного покрытия относится к категории сложных высотных работ и связан с повышенным риском. Необходимо строго соблюдать действующие требования техники безопасности и использовать страховочное снаряжение, полностью исключив возможность падения работников, инструментов и строительных материалов с высоты.

Правила хранения

1. Гибкая черепица Деке может временно храниться вне закрытых помещений.
2. Необходимо исключить воздействие прямых солнечных лучей на упаковки с материалами, а также их контакт с влажным грунтом.
3. При хранении черепицы на строительных объектах паллетную упаковку следует снять.
4. Запрещается хранение черепицы на расстоянии менее 1,5 м от нагревательного оборудования (в том числе бытового).
5. Высота штабелей не должна превышать 15 стандартных упаковок.

Монтаж узлов примыкания скатной кровли к стене

Общие сведения

Обеспечить достаточно плотное и герметичное примыкание такого типа кровельного материала к стене невозможно. Если крыша является скатной, узлы ее примыкания будут проводиться посредством специального профиля – планки, или фартука. Это доборный элемент, поэтому приобретается он в связке с кровельным покрытием. Именно такой фартук обеспечит герметичный наружный стык кровли скатного типа со стеной.

Необходимое оборудование

Для данного вида работы необходимы следующие материалы:

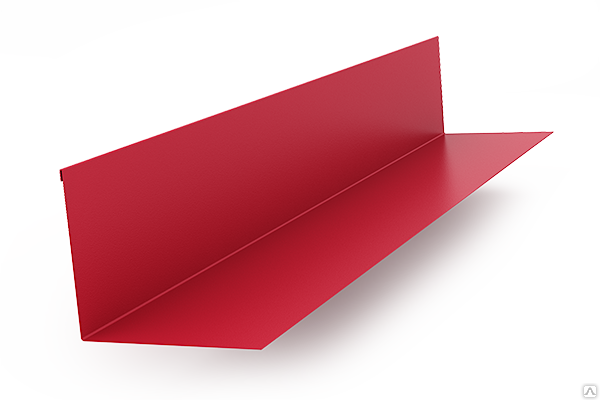

• вышеупомянутая планка примыкания;
• строительный герметик;
• специальный уплотнитель, изготовленный из пенополиуретана (он подбирается индивидуально под профиль кровли);
• дюбель-гвозди.

Если поиски уплотнителя подходящего профиля не увенчались успехом, можно, например, для металлочерепицы использовать ровную ленту, имеющую прямоугольную форму.

Устройство кровельного «пирога»

Сначала нужно сделать монтаж стропил. Как только они будут смонтированы, следует выполнить укладку кровельного «пирога». Делается это по небезызвестной на строительном рынке схеме.

1. На стропила необходимо уложить гидроизоляцию (утепление) путем заворота на стену. В будущем пленка будет прижиматься пристенной планкой, поэтому заворот пока крепить к стене не имеет смысла. Полотна укладываются внахлест, затем двусторонней клейкой лентой проклеиваются стыковочные места.
2. Поверх пленки закрепляется контробрешетка, обеспечивающая вентиляционный зазор между кровельным материалом и его гидроизоляцией. Контробрешетка изготавливается из деревянных реек толщиной не менее 2,5 см.
3. Далее следует перпендикулярно контробрешетке и стропилам закрепить деревянные доски обрешетки. Расстояние между этими досками высчитывается в зависимости от угла наклона и вида кровельного материала.
4. Установку кровельного покрытия следует выполнить по стандартной схеме. Между кровлей и стеной обязательно нужно обеспечить зазор шириной около 1 см.

Как подготовить стену

1. Необходимо сделать небольшой чертеж. Сначала нужно приложить планку примыкания к стене, начертив маркером или карандашом линию.
2. Затем вдоль этой линии следует проштробить канавку глубиной около 2 см. Такая конструкция необходима для того, чтобы заправить планку примыкания в канавку, что позволяет обеспечить герметичное примыкание даже к кирпичной стене.
3. В заключении нужно вытереть пыль с канавки, после чего промыть канавку водой.

Установка планки примыкания

1. Вдоль стены укладывается уплотнительная лента, которая впоследствии будет прижата фартуком и саморезами.
2. К стене прикладывается планка примыкания, после чего в уже подготовленную канавку заправляется верхняя кромка.
3. Планка закрепляется на стене и на крыше при помощи крепежа. Цвет шляпок желательно должен совпадать с цветом профиля. Крепеж надо вкручивать так, чтобы он проходил сквозь уплотнительную ленту.
4. В финале строительным герметиком следует промазать стыковочное место планки со стеной.

Именно таким образом выполняются работы по установке узлов примыкания скатной кровли (козырька) к стене. Но это при условии, что кровля покрыта листовым материалом.

Ендовой ковер на мягкой черепице

Если на крыше, например, мягкая черепица, работа выполняется немного по-другому: на угол между стеной и крышей надо наклеить ендовой ковер – мягкую влагостойкую полосу. Для этого подойдет герметизирующий клей К-36.

Кромка ендового ковра промазывается строительным герметиком, после чего над ней крепится металлическая планка примыкания. Не следует допускать загибания ендового ковра под углом 90 градусов. В противном случае в месте изгиба он может треснуть. Поэтому в стыковочное место укладывается деревянная рейка треугольной формы.

Монтаж своими руками

Для стандартного соединения панелей надо приобрести машинку для закатывания фальцев. Не трудитесь заменить ее сподручными средствами, от этого может нарушиться технология, пострадает качество всей крыши. Если нет возможности или желания обзаводиться машинкой, используется самозащелкивающаяся фальцевая кровля с кромками, на которых уже сформирован специальный замок. Данный вид листов упрощает монтаж, ускоряет работы в несколько раз. Замок состоит из запирающего зуба, который охватывается крючком, когда одна металлическая полоса накладывается на другую. Остается лишь защёлкнуть систему, на что уходит буквально несколько секунд.

Инструменты для работы

Для монтажа фальцевой кровли понадобятся следующие инструменты:

• шуруповерт
• ножницы по металлу
• молоток, киянка, клещи
• пистолет для герметика
• фальцезакаточная машинка

Крепление делают к металлической или деревянной обрешетке, сплошной или с шагом не более 40 см. Обязательно предусматривается гидроизоляционный слой. Стандартные габариты листов для монтажа фальцевой кровли:

• ширина 465 мм
• высота кромок (замков) 40 и 45 мм

Самозащелкивающаяся технология делает фальцевую кровлю в целом дороже, но простота монтажа и гарантированное качество соединений приводят к настоящей экономии устройства крыши.

Актуально: медная кровля

Материалом покрытия не всегда выбирают нержавеющую сталь. Большим сроком службы и прочностью отличается медная фальцевая кровля, благодаря свойствам данного металла. Первое время он выделяется характерным блеском, затем покрывается патиной и обретает благородный оттенок. Медь не разрушается в течение сотни лет, такая кровля с фальцевым соединением станет по-настоящему долговечной.

Особенности крепления: кляммеры

Независимо от металла изготовления фальц разделяется на следующие виды:

• стоячий
• лежачий
• с ребром жесткости
• с кляммерным креплением

При помощи кляммеров делают монтаж панелей обоих типов: самозащелкивающиеся и с применением инструмента. Кляммер в фальцевом соединении позволяет прикреплять металлические панели к обрешетке абсолютно незаметно. Он бывает 2-х видов: подвижный и неподвижный. Первый используют для листов длиной более 8 м, а второй для коротких листов (до 8 м). Непосредственно крепление делают саморезом с пресс-шайбой. Самым надежным считается стоячий двойной фальц. Его делают двойным загибом кромок, благодаря которому он отличается внешне: получается характерное выпуклое продольное соединение.

Особенности монтажа

Первую и все следующие панели располагают нижним замком в сторону следующего монтажа. Работы проводят снизу вверх, расстояние между продольными стыками составляет 40 см. Нет принципиального правила, с какой стороны начинать монтаж: слева направо или справа налево. Главное — соблюдать расположение нижнего замка. Для металлической обрешетки берут саморезы 4,8х20 мм, для деревянной 4,8х35 мм. Если обрешетка сплошная, крепление проводится на расстоянии не менее 40 см; если обрешетка разреженная, крепление делают в каждый ряд. В местах примыкания листов к трубам и стенам используют пристенный профиль.

Технология монтажа инверсионной плоской крыши

Инверсионный вид кровли является более надежным и долговечным, чем традиционная крыша, он не дает протечек несколько десятилетий.

При сооружении такого вида конструкции порядок расположения слоев изменяется, благодаря чему повышается качество кровли. В отличие от первого способа, такое сооружение может быть эксплуатируемым.

• Для минимальных нагрузок используют пороизоляционный, теплоизоляционный, и гидроизоляционный материалы. В качестве заключительного покрытия применяют материалы рулонного вида.
• Для средних нагрузок необходимо применять более прочную и плотную теплоизоляцию. В качестве заключительного покрытия используют тротуарную плитку или другие виды похожего материала.
• Для значительных нагрузок, между основными слоями изоляции, устанавливают укрепленный материал. А в качестве заключительного покрытия используют армированную железобетонную плиту.

Монтаж инверсионной плоской кровли выполняется в следующей последовательности:

1. Вначале подготавливают основание, укладывают железобетонную плиту, затем покрывают её грунтовочным составом для того, чтобы наплавляемая гидроизоляция хорошо прикрепилась.
2. Укладка гидроизоляционного материала несколько отличается от традиционного метода. Вначале укладывают водонепроницаемый материал, это может быть ПВХ или рулоны, в состав которых входит битум.
3. После чего приступают к укладке утеплительного материала.
4. Затем расстилают геотекстиль, который должен располагаться между изоляционными материалами внутреннего состава, и заключительным покрытием.
5. В конце укладывают заключительное покрытие, для крыш с минимальной нагрузкой применяют материалы рулонного вида или щебенку, которую наносят на всю поверхность. Для кровли со средней нагрузкой, можно выполнить укладку тротуарной плитки или применить другие прочные материалы. Для значительных нагрузок, используют железобетонную плиту монолитного вида.

Методика монтажа ветровых планок на металлочерепицу

Перед монтажом нужно подготовить необходимые инструменты. Понадобятся шуруповёрт, электролобзик или дисковая пила для обрезки материала, деревянная киянка.

Укладка проводится с помощью отрезков уголков. Их соединяют достаточно плотно друг другу, исключая зазоры. В противном случае в отверстиях будет скапливаться влага, а ветер будет продувать конструкцию (появится неприятное дребезжание).

Как крепится ветровая (торцевая) планка на металлочерепицу, можно рассмотреть в пошаговой инструкции:

1. Уголок рекомендуется плотно прикладывать к материалу кровли. Его свес должен накрывать доску.
2. Края необходимо закрепить саморезами (можно заменить гвоздями). Разрешается делать шаг от 20-30 до 50 см.
3. Верхнюю часть уголка нужно заводить под конёк.
4. Специалисты рекомендуют использовать специальную плотную ленту или герметик в качестве дополнительной защиты, изоляции (можно заменить жидким силиконом).
5. Нужно не забывать про заглушки.
6. Края, места стыков необходимо обрабатывать средствами от коррозии.
7. Швы можно заделать мастикой, а затем покрыть краской в тон кровли.

Монтаж ветровой (торцевой) планки на металлочерепицу включает ендову – желоб, который образуется при соединении кровельных листов в углах постройки. В этом случае необходимы специфические знания, навыки по обработки такой части конструкции.

На ендову (особенно в зимний период) приходится большая нагрузка от снежных масс. Мастера используют для герметизации нижнюю и верхнюю планку.

Монтаж проводится в местах сопряжения скатов. Как крепить ветровую планку, можно рассмотреть в следующей инструкции:

1. На ширине не менее 300 мм по внутренней стороне угла конструкции должна находиться сплошная обрешётка размерами 150 на 25 мм. Поверх накладывают гидроизоляцию, а затем нижний уголок, закрепляя его саморезами. Перехлёст планок должен быть выполнен не менее, чем в 100 мм.
2. Если возникают проблемы в ходе работы со стыками, то рекомендуется накладывать дополнительные слои гидроизоляции.
3. В качестве дополнительной защиты между стыками кровельных листов и нижней ендовы прокладывают уплотнитель. Эксперты советуют применять пористый вариант.
4. После окончания монтажа нижней ендовы приступают к креплению верхней части планок. Она необходима в качестве защиты от воды. Служит декоративным элементом, так как смотрится со стороны аккуратно. Все материалы должны быть в тон крыше. Стыкующие гвозди, шайбы, саморезы можно также подобрать в магазине по цветовой палитре.
5. Верхнюю ендову укладывают по внутреннему углу. Необходимо следить за ходом её крепления во избежание нарушения нижней части. Неправильно подобранный саморез, гвоздь может пробить насквозь уже прибитую деталь. При этом может образоваться зазор, и заделанный стык сможет пропускать воду, что приведёт к коррозии. Через несколько месяцев придётся снова обрабатывать швы, на что потребуется время.

При желании можно использовать больше уплотнителя, герметика для гидроизоляции. От данных действий будет зависеть качество, эффективность проведённых работ.

Крепление уголка нужно проводить аккуратно, следуя инструкции. После установки торцевых планок можно приступать к коньку крыши.

https://youtube.com/watch?v=a5B_5CaNH6k

С монтажом справится как начинающий, так и опытный мастер. Необходима сноровка, знание материала, техники установки.

Основные преимущества и особенности планки Технониколь

1. Высокое качество материала

Прижимная планка Технониколь производится из высококачественного материала, который обеспечивает ей прочность и долговечность. Она устойчива к воздействию ультрафиолета, атмосферных осадков, перепадов температур и других неблагоприятных факторов. Благодаря этому, планка Технониколь обеспечивает надежную защиту кровли на длительное время.

2. Простота и удобство монтажа

Планка Технониколь имеет удобные крепежные элементы, которые облегчают её установку. Специальные отверстия для крепления обеспечивают плотное прилегание планки к кровельному материалу и исключают возможность протекания воды. Монтаж осуществляется быстро и без использования специального инструмента.

3. Универсальность использования

Планка Технониколь подходит для использования с различными типами кровли: мягкой, металлической, профнастилом и др. Это делает её универсальным решением для разных видов кровельных работ. Она обеспечивает надежную защиту от проникновения влаги и ветра, а также предотвращает разрушение кровельных материалов.

4. Эстетический внешний вид

Планки Технониколь имеют привлекательный и аккуратный внешний вид, который позволяет им идеально сочетаться с разными типами кровли. Они доступны в различных цветах, что позволяет выбрать планку, наиболее подходящую под дизайн и стиль кровли.

5. Доступность и цена

Планки Технониколь доступны для широкого круга потребителей и имеют приемлемую цену. Это делает их привлекательным вариантом для тех, кто хочет обеспечить надежную защиту кровли без больших затрат.

6. Гарантия качества и долговечности

Компания Технониколь предоставляет гарантию на свои планки, что подтверждает их высокое качество и надежность. Благодаря этому, вы можете быть уверены в долговечности и эффективности планки Технониколь.

Обустройство и герметизация примыканий

Кровельные примыкания – линии соединения поверхности ската и выступающих элементов (стен, дымоходов и т.д.).

• Если угол перехода с поверхности ската на препятствие составляет менее 120°, по периметру устанавливается деревянная рейка треугольного сечения (стороны шириной 5 см). Это обеспечивает плавность перехода.
• Рейка, прилегающая поверхность и зона нахлеста покрывается мастикой. Поверх них монтируется подкладочный ковер.
• Гонты приклеиваются поверх подкладочного материала с нахлестом на поверхность препятствия.
• На зону примыкания укладывается ендовый ковер с нахлестом по вертикали и горизонтали (минимум 30 см).
• Полученный многослойный «пирог» фиксируется сверху планкой примыкания и герметизируется битумной мастикой.

Примыкания к дымоходу и трубе

Во многом узлы стыковки кровли к печной трубе на крыше схожи с устройством примыкания к стене. А особенностями являются высокая температура дымохода, расположение его на крыше и форма самого дымохода или трубы.

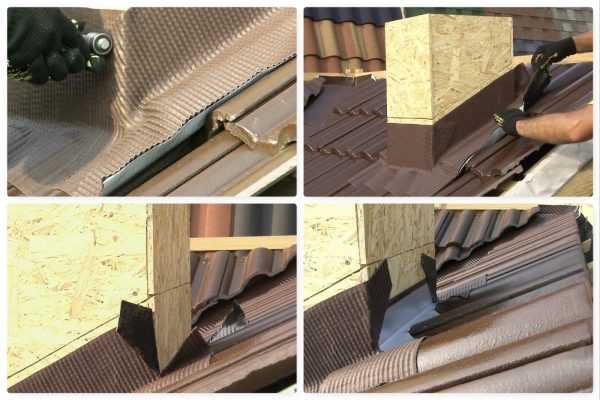

Традиционно примыкание кровли из металлочерепицы или из других ячеистых и профилированных покрытий выполняют нижним и верхним фартуком из металла вокруг дымохода. Желательно, чтобы для его установки было выпущено полкирпича при кладке трубы. Это позволяет укрыть от прямого попадания дождя верхнюю кромку наружного фартука (обвода).

Начнем с того, что дымоход изолируют от конструкций кровли асбестом, обрешетку вокруг делают сплошную, но с противопожарным отступом от кладки на 130 мм. На нее устанавливают нижний фартук, состоящий из пяти элементов: двух боковых, верхней и нижней планок и галстука. Планки отрезают нужной длины и соединяют на фальц, верхнюю отбортовку заводят в штрабу глубиной в 20 мм и герметизируют.

На обрешетку фартук приклеивают на кровельный герметик, а галстук для отвода воды направляют в ближайшую ендову или до карниза.

Сверху устраивают кровельное покрытие, на которое затем устанавливают верхний обвод дымохода. Готовят сами или приобретают готовые планки, соединяют их в единую конструкцию на лежачие фальцы. При этом верхнюю отбортовку не забывают завести в штрабу. Штрабу обрабатывают термостойким герметиком, например, на основе силикона.

Как обустроить примыкание к печной трубе.

Таким образом, вода, стекающая по покрытию выше трубы, попадает в нижний, внутренний фартук и отводится по галстуку в ендову или прямо к карнизу. Остальные потоки попадают на верхний обвод дымохода и стекают к карнизу.

На мягкой кровле устройство двух фартуков не сделать, поэтому примыкание кровли выполняют по схеме наружного обвода и в штрабу. Для исключения подтека под фартук сверху от трубы верхнюю планку делают длиннее трубы на 300—400 мм. Эту планку заводят под мягкое покрытие и герметизируют с обеих плоскостей. Планка должна быть с выпуском по 150—200 мм с каждой стороны трубы. Остальные планки ставят на покрытие. Устройство такого фартука делают и на .

с круглой трубой дымохода также выполняется с использованием фартука. Наклонная металлическая пластина с отверстием и труба большого диаметра, надетая на дымоход, — вот основные элементы примыкания кровли к трубе. Надежнее других вариант с заранее подогнанными и закрепленными между собой листом и трубой, образующих фартук. Штрабу не делают, а уплотняют соединение труб внизу асбестом, а сверху запечатывают цементным раствором.

Современные технологии и материалы

Новые материалы позволяют упростить устройство сопряжения труб с наклонной кровлей, уменьшить трудозатраты и повысить надежность примыкания кровли. Готовая эластичная гофрированная манжета из термостойкого материала с силиконом имеет рабочие температуры от -50°C до +350°C, выдерживает российские снежные нагрузки. Имеет клеевую основу, монтируется быстро и надежно герметизирует примыкание. Срок службы таких манжет – около 15 лет.

http://kryshikrovli.ru/www.youtube.com/watch?feature=player_embedded&v=uLnlYLhtrfM

В отсутствие такой манжеты устройство сопряжения кровли с трубой выполняют, используя уже описанные самоклеящиеся полосы из гофрированного металла (Вакафлекс). Полосу в верхней ее части закрепляют на трубе металлическим хомутом.

Современные материалы позволяют выполнять устройство примыкания различных кровель и к другим конструкциям, не описанным выше: слуховым и мансардным окнам, фронтонам и вентиляционным трубам различного сечения.
