Слуховые окна на крыше: их назначение и виды конструкций

Зачем нужна кровельная вентиляция

Важность крыши переоценить трудно. Поэтому возводя здание, опытные строители с особой тщательностью обустраивают кровлю, обеспечивая её надёжной изоляцией, утеплением и вентиляционной системой

В процессе эксплуатации дома внутри помещений образуется пар, который по законам физики поднимается в подкровельное пространство. И если отсутствует грамотно налаженная вентиляция крыши, то пар оседает на кровельных конструкциях, приводя их в негодность и разрушая несущие элементы здания.

Крыша без вентиляции опасна. Повышенная влажность приведёт к образованию плесени и грибка на стенах, намоканию утеплителя, а значит, ухудшению теплопроводности и промерзанию дома. Избежать этого поможет хорошо налаженная система проветривания кровли, которая выведет конденсат наружу и не даст ему загубить всё строение.

Для того чтобы продлить жизнь кровле, её оснащают качественной системой вентиляции

Вентиляция дома бывает точечной и непрерывной, естественной и принудительной. К наиболее распространённым источникам циркуляции потоков воздуха относятся:

• слуховые окна;
• коньки скатных крыш;
• зазоры, предусмотренные в кровельном пироге и карнизных планках;
• вытяжные вентиляторы на крышах и другие штучные элементы вентиляционной системы с отверстиями.

Для небольших или средних кровель вполне хватает естественной вентиляции. Элементы принудительной вентиляции устанавливают на больших крышах, где естественного воздухообмена подкровельного пространства недостаточно.

Необходимые инструменты

Кровля со стенами может состыковываться двумя способами: по верху, по бокам. Про правильное обустройства мест стыков профлиста со стеной нужно заранее позаботиться, еще когда осуществляете монтаж профлиста. Так, не укладывайте кровельный материал точно впритык к стенам, оставьте между профнастилом и стеной небольшой зазор, буквально на расстоянии пару сантиметров. Чтобы обустроить стыки быстро, главное – правильно, заранее подготовьте все, что необходимо, что может понадобиться во время работы. Это: планка примыкания, саморезы, шуруповерт. Не обойтись во время работы баз ножниц по металлу, болгарки. Обязательно запаситесь силиконовым герметиком и приготовьте щетку, с помощью которой можно будет убрать лишний мусор.

Вентиляция фальцевой кровли

Фальцевая крыша, как и все остальные виды кровель, нуждается в нормальной циркуляции воздуха в подкровельном пространстве. И это обеспечивают с помощью зазора между покрытием и теплоизоляционным слоем не менее 50 мм, для чего собирают обрешётку из бруса 50х40 или 50х50 мм. К тому же утеплитель для большей надёжности защищают пароизоляционной плёнкой.

Для вывода влаги из вентзазора на крыше монтируют выход вентиляции для фальцевой кровли на расстоянии от конька не более чем 0,6 м.

Выход вентиляции для фальцевой и мягкой кровли используется для отвода влаги из вентзазора

Уложенная по всем правилам и хорошо проветриваемая фальцевая кровля прослужит около 25 лет без капитального ремонта.

Треугольное слуховое окно

Если планируется выполнить слуховое окно своими руками, чаще всего монтируется проем треугольной формы с крутыми кровельными скатами. Эта распространенная конструкция характеризуется тем, что фронтонная стенка проема устанавливается без заглубления в крышу – она должна располагаться в одной плоскости с соответствующей наружной стеной.

Кровельные скаты треугольных проемов расположены под большим углом (60-70 градусов), поэтому увеличения полезной площади мансарды практически не происходит. Преимуществом треугольных окошек является эстетическая привлекательность, возможность выполнить оригинальную планировку мансардного помещения.

Если предполагается установить треугольное слуховое окно своими руками, следует принять во внимание, что его крыша примыкает к кровле здания, спускаясь до места формирования разжелобка. Таким образом, при обустройстве не требуется выполнять гидроизоляцию стыков боковых стенок и крыши, что значительно упрощает и ускоряет герметизацию и отделку проёма и основного кровельного покрытия здания

Каркас конструкции

Перед тем, как приступать к возведению каркаса, необходимо выполнить каркас крыши дома – возвести фронтоны, смонтировать стропильную систему. Между стропильными ногами, в местах установки окон, необходимо предусмотреть проемы. Стропильная система слухового окна имеет свои особенности: стропильные ноги, обрамляющие такие проемы, необходимо делать двойными или тройными, так как они в дальнейшем будут нести повышенную нагрузку.

Согласно СНиП, фронтоны проемов, устроенных в крыше, должны поддерживаться боковыми стенами, которые устанавливаются перпендикулярно внешней стене вглубь здания и имеют высоту 1,5 метра. Каркасы боковых стен опираются на балки потолочного перекрытия.

Каркас боковых стен монтируется после сборки стропильной системы крыши здания. После чего следует выполнить привязку горизонтальных перекладин и стоек фронтонных каркасов проёмов.

Дальнейшие работы выполняются в несколько этапов:

1. Так как фронтоны треугольного окошка располагаются в одной плоскости со стенами строения, нижние концы стропильных ног, прилегающих к стенам, следует обрезать вровень с обшивкой стены.
2. Балки-перемычки монтируются между сдвоенными стропилами каркаса проёма. Рекомендуется применять металлические накладные кронштейны.
3. Проемы требуется выверять на вертикальность фронтонного каркаса, в том числе при установке конькового бруса на него.
4. Стропила на оконный проем вырезаются по шаблону и монтируются к коньку и нижней части каркаса.
5. Обшивку каркасов фронтонов следует выполнять вровень с обшивкой внешней стены. Обычно применяется строительная водостойкая фанера.

Устройство ендов

Устройство слухового окна на крыше, имеющего треугольную форму, внешне может быть похоже на обустройство многощипцовой кровли. Но существует заметная разница в технологии монтажа. Скаты многощипцовой крыши чаще всего имеют одинаковый уклон, в то время как треугольный проём, снабжен крышей со скатами, угол наклона которых 60-70 градусов. Таким образом, соединение скатов крыши окна со скатами кровли здания выполняется с образованием нестандартных ендов (разжелобков).

Для обустройства слухового окна используются накосные стропила, в которые упираются (под углом 60-70 градусов) нарожники – укороченные стропильные ноги. Для монтажа данной конструкции требуется рассчитать длину и сечение разжелобковой стропильной балки, углы сопряжения боковых стенок и конькового бруса. Для каждого треугольного стропильного проема требуется пара зеркально симметричных балок такого типа.

Нижняя часть слухового окна

Рассматривая, как сделать слуховое окно, необходимо внимательно отнестись к особенностям монтажа его нижней части. Она должна быть устроена таким образом, чтобы внутренняя часть мягкой кровли скрывалась в ней посредством боковых стенок, и не была видна изнутри. Для этого применяется упрощенный метод монтажа разжелобка.

Балка разжелобка устанавливается поверх кровельной обшивки дома. В эту балку упираются нижние концы стропильных ног двускатной крыши окошка. На заключительном этапе конструкция обшивается листами фанеры, поверх которой крепится кровельный материал. Обшивка фанерой начинается от конька слухового окошка, монтаж кровельного покрытия выполняется по направлению снизу вверх.

Если предусматривается установка проемов окон собственными силами, рекомендуется предварительно ознакомиться с особенностями монтажа данных конструкций. Расчет и обустройство окон оригинальных форм, монтаж сложных кровельных примыканий рекомендуется доверить профессионалам.

Что это такое

Параметры, которые необходимы для определения:

Не нужно путать слуховые и мансардные окна. Последние – это глухо застекленные оконные проемы в жилых помещениях, устроенных на чердаке дома. Слуховые – это специальные конвекционные конструкции, которые нужны для правильной циркуляции воздуха во всем здании.

• Люкарна – это окно, сделанное для вентиляции и поддержания баланса температуры внутри и снаружи чердака. Разница показателей должна быть не более 10 °С. Конструкция делается в виде конвекционной решетки со стеклопакетом или без него. Большая температурная разница способствует образованию конденсата, а это влечет за собой появление сырости и плесени во всем здании. При этом деревянные кровельные конструкции начинают гнить и требуют замены.
• Окно не предназначено для вентиляции, эту функцию выполняют вентиляционные продухи. Оно необходимо для того, чтобы на чердаке было естественное освещение, препятствующее развитию грибка. Уровень его должен быть достаточным, поэтому на больших площадях может формироваться до нескольких окон. Например, на крышах типовых четырехэтажек их можно насчитать от 6 шт. и более. Располагаются они по всему периметру кровли. В частных домах, где не требуется такого количества, а достаточно одно-два таких приспособления, архитекторы и проектировщики советуют размещать их на солнечной стороне дома.
• Технические — необходимость свободного доступа на крышу дома, особенно это актуально в многоэтажных зданиях, к которым приставить высокую лестницу не всегда удобно.
• Как элемент декора. Еще в эпоху средневековья дворцы и дома знатных особ оборудовались слуховыми окнами разнообразных конструкций. Мода в строительстве постоянно меняется: сегодня популярны массивные варианты, а завтра будут востребованы малозаметные, исполненные только из ламельных полос.

Решетка

Люкарни — декоративно-конвекционные элементы кровельной конструкции, создающие благоприятные условия для эксплуатации и обслуживания крыши.

Слуховое окно на крыше – конструкция треугольной люкарны ↑

Наиболее популярной на сегодня конструкцией люкарны считается треугольная, характерной чертой которых считается крутизна скатов. Крыша фронтона не должна выходить из плоскости, образованной наружной стеной строения, иначе говоря, фронтонная стена такой люкарны не имеет заглубления в кровлю.

Устройство подобной конструкции выполняется точно по той же оси, что и нижележащее окно. Это дает возможность воспринимать окна крыши как единое целое с фасадом строения. Образованное под остроконечной крышей пространство имеет довольно большую высоту, поэтому на фронтоне помещаются люкарны с достаточно большими рамами.

Тем не менее говорить об увеличении полезного пространства мансарды для такой конструкции не приходится. Это связано с существенной – порядка 64⁰– крутизной его скатов.

Мансардные слуховые окна с треугольной формой имеют крышу. Она спускается к главной кровле дома до организации разжелобка. По этой причине особой необходимости в гидроизоляции примыканий боковых стен и кровли нет, что в значительной мере облегчает проведение гидроизоляции самих слуховых окон и главной кровли строения.

Слуховое окно — мифы и реальноость

Вряд ли кто не знает, что есть такие особенные окна — слуховые. Но, мало кому известно, почему они так называются. В своем словарном фолианте Владимир Даль дал толкованию слуховому окну, как «слух в кровле» и рядом пояснил, что сам не очень понимает этот термин: «Что можно слушать на чердаке?» Но, интересно и то, что в этой же работе Даль приводит словосочетание — «слухи ветром носит». В старину маленькие открытые окна были в помещениях для прислуги, и хозяева могли подслушивать, о чем разговаривает простой люд. Обрывки фраз доносил ветер.

Другая легенда говорит, что на строительстве московского Манежа, возводимого в 1817 году в честь ознаменования победы над армией Наполеона, работала артель крепостного по фамилии Слухов. Талантливый мастеровой возводил добротные крыши. Его кровельные работы были известны повсеместно.

Первоначально на крыше Манежа и фронтонах не было окон, чердаки не проветривались. В знойный летний день помещение сильно нагревалось, и горячий воздух деформировал деревянные потолочные перекрытия и крышу. Узнав о проблеме, император Александр I повелел в кратчайший срок переделать крышу. Тут и пригодились уникальные способности Слухова. Он нашел выход, проделав на скате несколько окон для поступления на чердак прохладного воздуха. В дальнейшем такие окна в крыше стали называть по фамилии крепостного мастера — слуховыми.

Но, проветривание это не единственная функция слуховых окон. Они влияют на уменьшение давления на потолочные перекрытия. Балки с трудом выдерживают тяжесть пролета, особенно, если он большой, и могут прогнуться или обрушиться. Сильный сквозняк формирует над перекрытием зону с пониженным давлением. В результате нагрузка на балки уменьшается, что позволяет избежать весьма опасных ситуаций.

Еще одно французское название у слухового окна — «люкарна», что значит мансардное окно. Раньше мансарды были излюбленным недорогим жильем студентов, поэтов и художников. В романе «Три мушкетера» Дюма своего главного героя д’Артаньяна поселил в Париже тоже в мансарду. В последние время отделка чердачных помещений под жилые комнаты набирает все большую популярность.

При возведении скатных крыш современные строители тоже устанавливают слуховые окна. Они выполняют три функции: проветривание, выход на кровлю, и освещение мансарды. Существуют четыре основных вида слуховых окон: с двускатной крышей, с трехскатной и плоской крышей, и циркульные. Применяются те же кровельные материалы, что и для крыши. Окна могут быть любой формы, безрамные или с частыми переплётами, с выходом на балкон, так как фронтон здания нередко украшает небольшая лоджия или балкон.

Для улучшения тепловых характеристик и созданию необходимого светового режима в мансарде устанавливают рольставни Они монтируются чаще на прямоугольные, дуговые, овальные или треугольные оконные проемы. Это могут быть модели с автоматическим или ручным управлением. Цветовое разнообразие изделий позволяет использовать рольставни как для классического оформления дома, так и для создания авангардных идей. Более того для большего комфорта, рольставни с автоматическим приводом можно подключить к системе «умный дом».

Существует особый стиль отделки мансард — «лофт», который пришел в Европу из США в середине двадцатого века. В это время центральную часть Нью-Йорка стали освобождать от складов и промышленных предприятий. Пустые здания переделывались под недорогие квартиры или магазины. Просторные помещения высоко под крышей начали переделывать под студии и галереи, в которых охотно селились художники и другие представители творческой богемы. В переводе с английского «loft» значит «чердак». Так появился особый стиль очень схожий со стилем французских мансард.

Все меняется, в том числе и терминология. Не удивительно, что сочетание «слуховое окно» выходит из обихода и скоро останется только в романах о событиях прошлого века или в старинных книгах.

Вентиляция скатной кровли

Для оснащения вентиляции скатных кровель нужны:

• зазоры приточные в нижней зоне крыши;
• каналы для циркуляции воздуха над утеплителем (за счёт обрешётки);
• вытяжки вверху кровли площадью на 15% больше, чем область приточных отверстий, поскольку для хорошей вентиляции необходимо пониженное давление на чердаке.

Обустроить проветривание своими руками несложно. Общая схема одна — предусмотреть щели под карнизными свесами, защитить их лентой или сеткой, сделать зазор между обрешёткой и утеплителем.

Дальнейшие работы зависят уклона кровли. При уклоне скатов 10–45° вытяжной зазор находится в коньке и покрывается коньковым аэратором с защитным фильтром из пенополиуретана. Один такой аэратор длиной около 60 см проветривает 25 м² чердачного пространства.

Видео: установка конькового аэратора

https://youtube.com/watch?v=Fb1GCtWveHQ

Если по структуре кровли не предусмотрен конёк или наклон скатов составляет от 5 до 12°, то необходимо увеличивать число приточных отверстий внизу крыши, а в верхней зоне устанавливать аэраторы на расстоянии 0,5–0,8 м от самого высокого места кровли.

При таком расположении аэратор проветривает 5 м² чердачного помещения, но если строение находится на хорошо продуваемом участке, тогда его пропускная способность увеличивается до 25 м².

Размер вентилируемого зазора на коньке

Размер вентилируемого зазора зависит от склона скатов — чем меньше уклон кровли, тем больше высота зазора. Вид теплоизоляционного материала на размере зазора не сказывается, а вот тип кровельного настила очень важен. Под жёсткое покрытие (металлочерепица, профнастил) можно использовать контрейку для обрешётки небольшого сечения 25х50 мм, поскольку это не сплошное покрытие, а имеющее свои зазоры и стыки, через которые также циркулирует воздух. Хотя эксперты не советуют экспериментировать и для большей надёжности и прочности рекомендуют использовать бруски 50х50 мм для всех покрытий, т. е. делать оптимальную высоту зазора 50 мм.

Современные материалы и технологии

Материалы нового поколения в значительной мере упрощают устройство точек примыкания труб с кровлей наклонного типа. Они снижают трудоемкость процесса и повышают надежность кровельных примыканий. Готовая гофрированная эластичная манжета, изготавливаемая на основе термостойкого силиконового материала, сохраняет свои технические свойства в температурном режиме от минус 50 до плюс 350 градусов. Она может выдержать большие снеговые нагрузки, характерные для большинства российских регионов.

Манжета обладает клеевой основой, ее монтаж не составляет особого труда. В результате получается надежно загерметизированное примыкание. Срок эксплуатации манжеты – примерно 15 лет.

Можно обойтись и без манжеты: устроить примыкание при помощи самоклеящихся полос из гофрированного металла. Их ширина составляет 280–300 мм, а длина – 5 м. Изготавливаются они из свинцовой фольги или алюминия с нанесенным слоем клея. В верхней части полосы закрепляются на трубе при помощи металлического хомута.

С их помощью можно проводить герметизацию очень сложных соединений на кровле. Срок их эксплуатации составляет примерно 20 лет.

Материал выдерживает температуру от минус 50 до плюс 100 градусов. Верхняя кромка должна быть дополнительно прикреплена к стене при помощи особой планки, называемой планкой Бака. При этом штрабу выполнять не нужно.

При помощи материалов нового поколения можно устраивать примыкания кровель разного типа и к другим деталям: мансардным и слуховым окнам, вентиляционным трубам разного сечения, фронтонам.

Уклон фальцевой кровли – оптимальный и минимальный

В процессе обустройства фальцевой кровли важно соблюдать уклон кровли. Он может быть оптимальным и минимальным

Выбор осуществляется на основании архитектурно-планировочных особенностей здания.

Оптимальный уклон в среднем равен 10-15 градусам наклона.

В более высокую часть строители выносят обычные жилые помещения, в низкую хозяйственные помещения и санузлы. Оптимальный уклон кровли может быть и более крутым, тогда угол наклона может равняться 20-30 градусам.

Что касается минимального уклона фальцевой кровли, то они рекомендованы для определенных категорий кровельных покрытий. Особенности конструкции подобной кровли позволяют без проблем накрывать какие угодно по размеру крыши, главное, чтобы они были плоскими.

Угол наклона крыши

В данном случае угол наклона не выходит за пределы 15-градусного показателя. От угла уклона прямо зависит вид используемого материала. Металлочерепица подойдет для кровли в 20%. Профнастил идеально подойдет для крыши с наклоном 5%. Во всех случаях при установки покрытия должны быть учтены небольшие нахлесты. В стыки обязательно закладывается специальная уплотнительная лента.

Чердачное окно

С возрастанием численности горожан в Европе, подкровельные зоны, принялись делать жилыми. Слуховые окна теперь устраивались не только для вентиляции и декора пространства, но и для его большего освещения. Тогда же, чердачные окна стали играть роль прохода на поверхность дома (для выполнения ремонтных манипуляций и экстренного выхода).

В нынешнем строительстве окно на крыше чердака – распространенное явление. Его часто используют в частных домах, как:

• ветровое;
• смотровое;
• жалюзийное;
• духовое;
• купольное;
• арочное.

Установить маленькое окно на чердаке возможно:

• сбоку на крыше;
• в центре;
• на скате.

Встроенные окошки обычно застекляют, чтобы поддерживать комфортную тепловую атмосферу в здании. Маленькие полукруглые окошки на фронтонах без стекла внедряются для проветривания. Они могут прикрываться решеткой для вентиляции, которая не дает мусору и птицам обосноваться на чердаке.

Люкарни с вертикальными стенами по бокам могут возводиться на плоских крышах, наклонение которых не больше 15°. Чердачные окна дополняют водостоком. Иной формат окон на чердаке: поверхность с одним скатом и уклоном свыше 15°. Можно построить объект с двумя скатами и такими домиками.

По типу собственной кормы, чердачные слуховые окна создают:

• квадратными;
• трапециевидными;
• полукруглыми;
• в виде прямоугольника;
• треугольными;
• круглой формы.

Формат и параметры окошек проектируют в согласии с экстерьерной композицией сооружения, типом его главного кровельного настила, и привязкой по сторонам света. Крыша слухового домика с боковыми стенами по стандартам включает слой гидроизоляции и утеплителя. Стройматериал таких частей крыш обычно идентичен основному покрою кровли.

Сборка каркаса слухового окна

Особое внимание следует уделять стропилам под слуховыми окнами. Часто их делают такого же сечения, как и остальные стропила, однако нередко они несут нагрузку в 1,5 раз больше, чем промежуточные стропила

Кроме повышенной нагрузки, оставляют без внимания и то, что разделка их концов под шип и отверстия креплений для стоек слухового окна в значительной степени ослабляют сечение стропил под этими окнами. Ослабленная стропильная нога больше прогибается, кровля получается неровной.

Слуховые окна устанавливаются в деревянный каркас, выступающий над склоном кровли. Каркасы поднимают в вертикальное положение в виде готовой целой стены или большей части стены, затем скрепляют одну с другой и укрепляют на своих местах.

На столе циркулярной пилы собирают в готовом виде достаточное количество каркасных стоек (рис.6 поз.20) стеновых деталей слухового окна. Стойки переносят на рабочее основание всегда в количестве, необходимом для сборки одной стены.

В каркасах стен, в том числе и слухового окна, имеются три типа обвязки:

• нижняя и верхняя обвязка (рис.6 поз.22),
• а также обвязка, объединяющая стены (рис.6 поз.2) и укрепляющая конструкцию.

Доски или планки обвязки (рис.6 поз.2 и поз.22) всегда изготовляют из длинной древесины, так как стык ослабляет конструкцию.

При сочленении частей каркаса используют почти исключительно торцевые гвоздевые соединения. Об этом необходимо помнить, когда определяется порядок сборки.

Сборку каркаса слухового окна начинают с установки нижней обвязки (рис.6 поз.2) на основную линию стропил (рис.6 поз.1) крыши, указывающую внутренние края и край дальней стены таким образом, что будущий нижний край основной обвязки (рис.6 поз.22) идёт по той же линии.

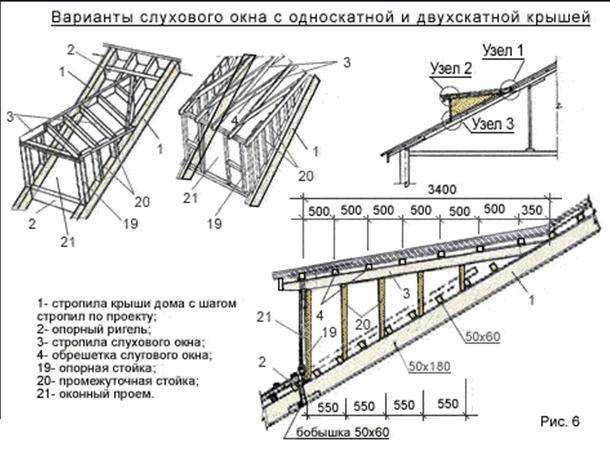

Варианты устройства каркасов для слухового окна с односкатной и двухскатной крышей показаны на рис.6.

Когда стена слухового окна (рис.6 поз.20 и поз.22) поднимается в вертикальное положение вокруг этой линии, она попадает на правильное место. Нижняя обвязка (рис.6 поз.22) крепится точно по этому месту стропил (рис.6 поз.1) вспомогательными гвоздями наискось.

После того, как верхняя и нижняя обвязки (рис.6 поз.22) готовы, на них одновременно переносятся места установки стоек (рис.6 поз.20) и проёмов.

Тщательному изготовлению обвязок (рис.6 поз.22) и аккуратному переносу размеров стоек (рис.6 поз.20) следует уделить ОСОБОЕ ВНИМАНИЕ, так как от этого зависит успешное выполнение следующих этапов работы. Этапы работ при строительстве деревянных стеновых каркасов слухового окна:

Этапы работ при строительстве деревянных стеновых каркасов слухового окна:

1. разметка стен по месту;
2. изготовление стеновых обвязок;
3. изготовление вентиляционных и оконных коробок;
4. сборка стенового каркаса;
5. обшивка стенового каркаса;
6. подъём стеновых каркасов в вертикальное положение и крепление стены разной высоты;
7. крепление балок крыши, стыкующихся со стенами;
8. пригонка и крепление вентиляционных решёток и оконных рам.

На месте оконного или дверного проёма доски нижней обвязки (рис.6 поз.22) продолжаются без их обрыва. Они отпиливаются только после того, как стены уже будут стоять в вертикальном положении и будут закреплены.

Оконная рама слухового окна и жалюзийные вентиляционные решётки устанавливаются в оконную и жалюзийные коробки, закрепленные на стойках к стропилам и обрешетке деревянного каркаса, после выполнения обшивки каркаса досками и листовой сталью.

Чтобы избежать проникновения осадков между стенками слухового окна и крышей дома устраивают воротники из кровельной стали. Напуск штучного покрытия на покрытие по листовой кровельной стали должен быть не менее 150 мм.

Чтобы избежать проникновения осадков, между листами  укладывают пеньковый жгут, пропитанный дёгтем, или ленту из пенополиуретана, пропитанную битумной мастикой. Выполняя эти работы, устраивают хорошую вентиляцию чердака, иначе на внутренней поверхности кровли конденсируется пар, вызывающий гниение древесины обрешётки и стропил.

Венчает слуховое окно конёк такой же формы, как и на всей крыше. Коньки и ребра крыш покрывают деталями заводского изготовления У-образной формы, ширина каждой из сторон которых составляет 200 мм.

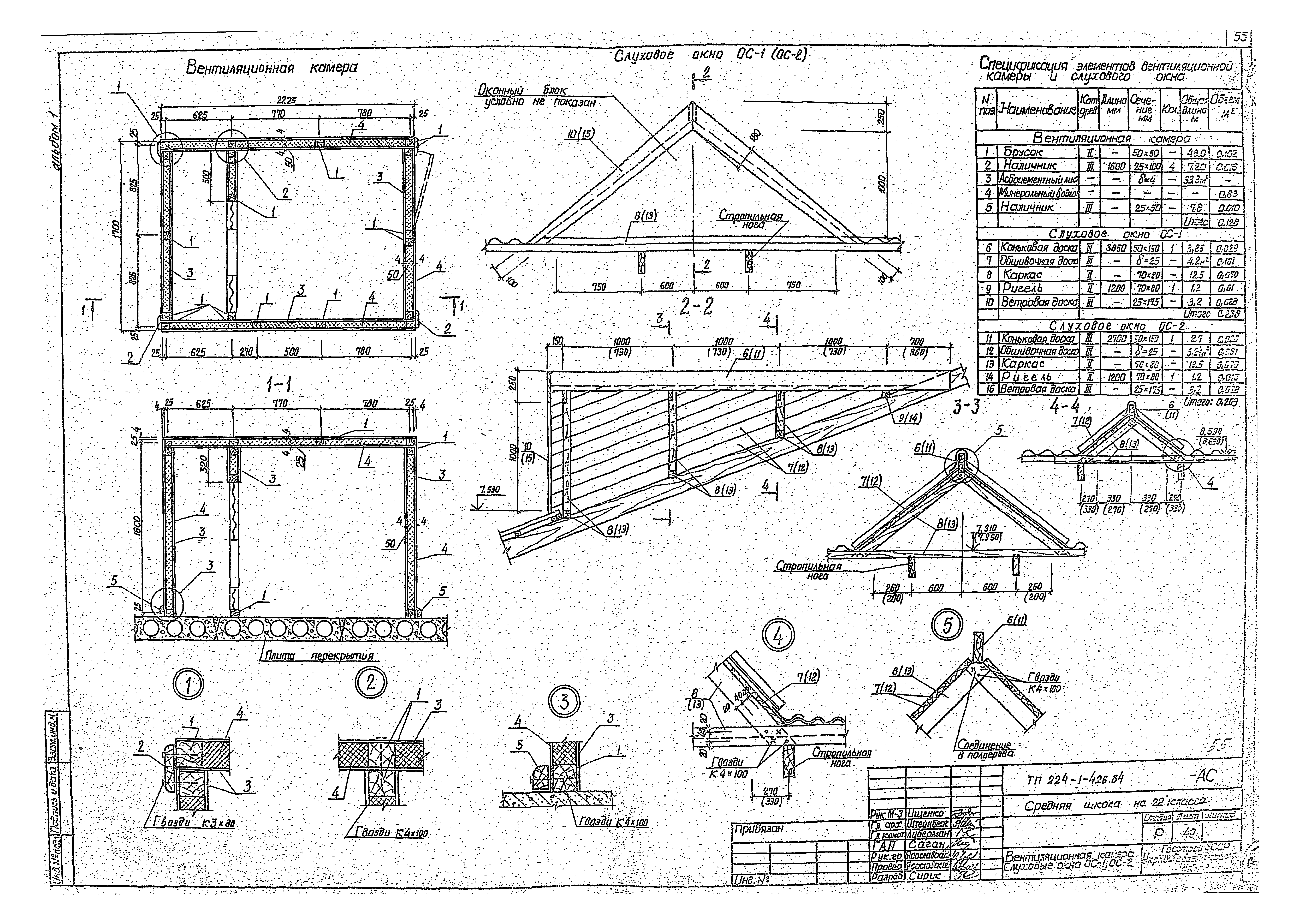

Узел устройства конька крыши из шиферных коньковых деталей для слухового окна показан на рис

При применении коньковых упрощенных деталей (рис.8 поз.8) в асбестоцементных кровлях следует предусматривать заполнение впадин между волнами цементным раствором кл. ВЗ,5 (марки М-50) на длину 150 мм.

При отсутствии коньковых деталей заводского изготовления стыки коньков и рёбер перекрывают колпаками, изготавливаемыми из листовой стали. Покрытие производится по рубероиду.

Для чего нужны стандарты

ГОСТ — стандарт, принятый государством и устанавливающий четкие требования к характеристикам продукции, услуг, выполняемых работ. Критерии качества устанавливаются, исходя из имеющихся научных достижений, опыта, методик, международных норм.

Нужны они для стандартизации продукции, чтобы все предприятия выпускали изделия одинаково высокого качества, безопасные и износостойкие.

Стандартизация упрощает работу проектировщиков многоэтажных жилых зданий, другой типовой застройки, освобождая их от дополнительных вычислений. Типовые конструкции проще заменить в случае необходимости.

Вентиляция кровли из мягкой черепицы

Перед вентиляцией мягкой кровли стоят задачи:

• удаление конденсата;
• недопущение перегрева нижних слоёв кровельного покрытия;
• обеспечение температурного баланса на поверхности кровли.

При правильно организованном проветривании холодные потоки воздуха поступают в подкровельное пространство в местах свесов, а выходят через конёк или аэраторы.

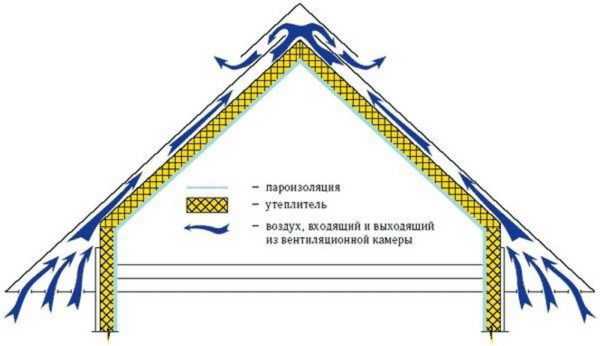

Стрелки указывают направление потоков воздуха в подкровельном пространстве при правильном устройстве вентиляции

Вентиляция мягкой кровли бывает одно- или двухконтурной. Но чтобы она была достаточной, выполняют ряд условий:

• толщину воздушной прослойки между обрешёткой и утеплителем заранее просчитывают по углу наклона и длине скатов (но менее 4 см);
• делают дополнительные отверстия по низу ската, затягивая их перфорированной лентой, сеткой, гребнем, облицовывая свесы кровли воздухопроницаемыми софитами;
• устраивают зазоры на кровле в виде вентилируемых коньков или аэраторов для принудительной вентиляции.

Кровельный пирог

Пирог кровли из фальца характеризуется особой многокомпонентной системой, которая кроме самого кровельного покрытия состоит из разных иных элементов. Сюда можно отнести обрешетку, утеплитель, а также качественную гидроизоляцию. Отсюда и название кровельного пирога – он состоит из большого количества слоев. Если пирог обустроен правильно, можно избежать большого количества разных проблем. Это идеальная возможность предотвратить появление сосулек, процесс накапливания конденсата и потери тепла.

Обустройство пирога требует особого внимания, так как ошибки в процессе проектирования того или иного слоя серьезно снизит общие показатели прочности, а также долговечности конструкции.

Серьезное значение в процессе проектирования и обустройства кровли имеет грамотная вентиляционная система. Она выводит из все кровельного пирога лишнюю влагу. Для вывода воды через мембраны в обустроенную вентиляцию, в процессе монтажа стоит оставить в кровле несколько отверстий. Деревянная обрешетка справится с данным процессом идеально.

Обустройство ендов

Устройство треугольного слухового окна на крыше постройки внешне напоминает возведение многощипцовой кровли. Однако есть существенные различия в технологии монтажа.

Многощипцовая крыша, как правило, имеет скаты с одинаковым уклоном, а треугольный проем содержит скаты, угол наклона которых составляет от 60 до 60 градусов. Поэтому соединение скатов кровли постройки со скатами крыши слухового окна выполняется с организацией нестандартных ендов.

При возведении слухового окна применяют накосные стропила, упирающиеся в нарожники под углом 60-70 градусов. Нарожники представляют собой укороченные стропильные ноги.

Чтобы выполнить монтаж этой конструкции, необходимо рассчитать сечение и длину разжелобковой стропильной балки, а также углы сопряжения конькового бруса и боковых стен. Для выполнения каждого стропильного проема треугольной формы потребуется две зеркально симметричные балки данного типа.

Гидроизоляция фальцевой кровли

При монтаже кровли важно особое внимание уделять соединительным швам. Это один из самых важных показателей, который оказывает прямое влияние на обеспечение герметизации кровли и фальца

Если использовать специальное покрытие, оснащенное самозащелкивающимся фальцем, а также двойной стоячий фальц, можно обеспечить высокий уровень герметичности.

Не менее важно использовать качественный крепежный элемент, то есть гвозди, саморезы и кляммер для фальцевой кровли, выполненные из качественной оцинкованной стали. Они играют важную роль в обеспечении герметизации, чем дольше они будут сохранять свое качество, предотвращая протечки

Они играют важную роль в обеспечении герметизации, чем дольше они будут сохранять свое качество, предотвращая протечки.

Правильное устройство гидро- и теплозащиты под кровлей полностью снижает риск стремительного износа кровельного покрытия. Высокие показатели герметичности сохранится на протяжении десятилетий.

Слуховые окна: конструкция

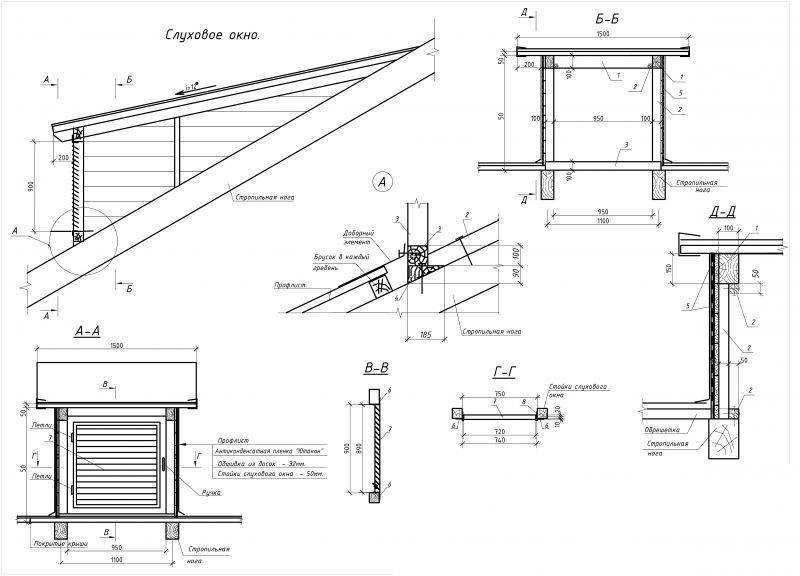

Конструкция слухового окна -каркасная из деревянных брусков и досок

Конструкция односкатных слуховых окон в холодных кровлях следующая:

1. Выполняется каркас из деревянных брусков или досок т=50мм
2. боковые стороны каркаса обшиваются досками,чтобы в дальнейшем обшить их кровельной сталью т=0,55мм (оцинкованной или крашенной)
3. на верхний каркас укладывается обрешетка,на которую ,с вою очередь, укладывается материал покрытия кровли,такой же как и на основной кровле,обычно профнастил (В последние годы в рамках капитального ремонта жилищного фонда городов все старые шиферные покрытия планомерно заменялись на профнастил).
4. на выходе устанавливается оконная деревянная двустворчатая рама с жалюзийным заполнением. Жалюзи,как раз, и предназначены для того,чтобы обеспечивать постоянный приток воздуха через слуховое окно.
5. все примыкания-с боковых сторон и перед самим окном-обшиваются оцинкованной кровельной сталью
6. на чердаке перед слуховым окном устанавливается деревянная лестница,чтобы можно было подняться до уровня окна и «вылезти» (оно высотой максимум 1,2м) из него

Поскольку на сайте речь в основном идет о частном строительстве,то плавно перейдем к малоэтажным жилым домам.

В стропильной крыше бани нет необходимости в устройстве слухового окна,если длина бани не превышает 6 м. К тому же,в небольшой бане проще установить окна в зашивке фронтонов (на торцах).Если установить два окна(на противоположных сторонах),то проветривание будет сквозным. Другое дело,что многие застройщики,не думают о вентиляции и наглухо зашивают фронтоны.

Вентиляция вальмовой крыши

Вентиляцию вальмовых крыш условно можно разбить на две группы — проветривание холодного чердака и утеплённой мансарды.

Обустройство вентиляции холодного чердачного помещения трудностей не представит. Благодаря большому объёму чердака здесь практически нет преград для нормальной циркуляции воздушных потоков. Воздухообмен происходит через карнизный свес, конёк и хребет. Слуховые окна, забранные решётками и расположенные на противоположных сторонах крыши, обеспечивают сквозняк.

Естественная циркуляция воздуха происходит через вентзазор в кровле и слуховые окна

Когда нужно усилить вентиляцию, устанавливают аэраторы вдоль прохода ендов. Но они имеют смысл, если угол наклона ската более 45°. В противном случае на сложных участках в зимнее время из-за скапливания снега работа аэраторов будет неэффективной.

При небольших наклонах лучше сделать принудительное проветривание, используя кровельные вентиляторы, инерционные турбины либо насадки достаточной высоты, чтобы их не засыпало снегом.

Вентиляция утеплённого подкровельного пространства (мансарды)

Проветривание мансарды желательно планировать во время строительства, поскольку её обустройство более трудоёмко, чем оборудование вентиляции холодного чердачного помещения. Здесь нет свободной циркуляции воздуха, оттого пространство для воздухообмена создаётся за счёт смонтированной между утеплителем и настилом обрешётки.

Циркуляции воздуха в утеплённом помещении происходит зп счёт вентиляционного зазора в кровельном пироге

К тому же обязателен зазор не менее 2–3 см между гидро- и теплоизоляцией. Если глубина стропил не позволяет сделать нужный зазор, то их наращивают с помощью досок.

Но такой метод воздухообмена довольно трудно сделать на крышах сложных форм с множеством изломов и примыканий. Потому кровельщики советуют монтировать прямо на утеплитель диффузионные мембраны (паропроницаемые), которые пропускают влагу лишь в одном направлении.

Заключение

Если работы производить строго с выполнением перечисленных правил и условий, фальцевая кровля может быть справедливо отнесена к категории долговечных и одновременно с этим неприхотливых в процессе эксплуатации покрытий. Кровельное покрытие можно без проблем установить в частных строениях, а также в зданиях общественного назначения.

Примыкания на кровле – это участки, соприкасающиеся с другими элементами здания: стенами, вентиляционными и дымовыми трубами, шахтами, частями фасада и т.д. Места примыканий являются максимально опасными с точки зрения образования возможных протечек. При их монтаже надо соблюдать особые правила.
