Крутизна откосов котлованов, траншей и др. выемок по нормам

Способы проведения земляных работ, используемые механизмы

В зависимости от грунта, в работах по обустройству траншей и котлованов используется разная техника, применяются различные методы ведения разработки участков под строительство. Они отличаются трудоемкостью и уровнем требуемых материальных затрат. Согласно СНиП 111-4-80 выделяет такие способы:

• гидромеханический;
• механический;
• проведение взрывных работ.

Механический способ разработки котлованов и траншей является основным. Суть его заключается в рытье грунта с применением землеройных (экскаваторов) машин, либо землеройно-транспортных (скреперов, бульдозеров, грейдеров).

Гидромеханический способ базируется на размывании грунтовой массы струей воды от гидромонитора. Затем происходит всасывание полученного раствора земснарядом.

Взрывные работы применяют в основном при проведении загородного строительства. Предварительно в земле бурят отверстия (скважины). Далее в них закладывают взрывчатку и подрывают ее. Образовавшуюся рыхлую массу вывозят с помощью техники.

Механический способ рытья выемок

Механический способ состоит из ряда этапов:

• рыхления грунта;
• разработки горной массы;
• ее транспортировки;
• выравнивания, уплотнения боковых уклонов и дна.

Работы по созданию выемок гидромеханическим способом проходят в следующей последовательности:

• обозначают с помощью ограждений, надписей, предупреждающих знаков зону рабочего участка;
• по нормам устанавливают гидромонитор, управляемый вручную оператором: расстояние от его насадки до стенки котлована должно быть не меньше высоты выемки, а до ближайшей воздушной ЛЭП – не менее двух промежутков, на которые способна подаваться струя воды данной техникой;
• за охранным периметром линий электропередачи размещают пульпопроводы, водоводы;
• ограждают места отвалов намытой земляной массы;
• производят размывание и выемку.

Управлять гидромонитором при грозе запрещается.

Проведение взрывных работ регламентируется соответствующими правилами.

Когда выполняют механическое разрыхление земляной массы ударным методом, тогда рабочие не должны находиться в радиусе 5 м от места проведения рыхления.

Крепление стен котлована

Крепление вертикальных стен выполняется при строительстве котлованов в неплотных и водонасыщенных грунтах. Крепление защищает не только от обрушения стен выемки, но и препятствует смещению грунта под весом соседних зданий, оберегает их основания от деформаций.

Применяются следующие технологии укрепление стенок:

• Шпунтирование — шпунтовое ограждение котлована из металлопроката:
  • из труб, с забиркой из доски либо без неё,
  • прокатного профиля, с забиркой либо без неё,
  • специализированного шпунта Ларсена.
• Железобетонными конструкциями:
  • бурокасательные и буросекущие сваи,
  • стена в грунте.

Все приведённые технологии применяются до рытья котлована. Заглубление ограждения выполняется по периметру выемки строго согласно технологической карты. В определённых условиях выполняется предварительное бурение скважин: обеспечение вертикальности погружения, снижение вибрационных воздействий через грунт на основания близко расположенных сооружений при забивке.

Шпунтовое ограждение из труб с обвязочным поясом из металопроката

Самым ресурсосберегающим методом является погружение шпунта из труб. Этот материал дёшев и обладает высокой оборачиваемостью, то есть возможностью многократного использования. Погружение труб выполняется забивкой копром с дизель-молотом или гидравлической копровой установкой, а также с помощью вибропогружателя. Альтернативный способ — погружение с помощью свайной буровой установки методом вдавливания и ввинчивания.

Забирку устраивают в случае критичного просыпания породы между шпунтинами, из доски толщиной 40-50 мм.

Ограждение котлована из шпунта Ларсена

При необходимости мер водопонижения применяют шпунтовое ограждение из шпунта Ларсена. Каждая из таких шпунтин имеет корытообразный прочный профиль и замковые пазы для жёсткой связи друг с другом. Таким образом можно сформировать прочную и герметичную стену сколь угодно большой длины. Погружение выполняется забивкой или вибропогружением. Шпунт Ларсена, также, как и трубы и прокатный профиль, обычно извлекают после завершения строительства, обратной засыпки, и используют повторно уже на других объектах. Иногда его не извлекают, и тогда ограждение устраивают из специального оставляемого профиля.

Крепление стенок котлована железобетонными конструкциями обеспечивает высокие механические и водоизолирующие свойства будущего основания сооружений. Они также могут служить фундаментом и одновременно стенами подземной части здания.

Крепление стен котлована буросекущими сваями и грунтовыми анкерами

Бурокасательные и буросекущие сваи выполняются методом бурения, армирования и бетонирования диаметром от 400 до 1500 мм глубиной до 45 м. Сначала по периметру котлована подготавливается форшахта — небольшая укреплённая траншея-кондуктор. В ней бурятся нечётные скважины с шагом 0,9 диаметра между боковыми краями скважин. Заполняют бетонной смесью. К тому моменту, когда начинают бурить чётные скважины бетон уже схватился и шнек буровой установки сечёт две соседние нечетные сваи, выполняя скважину для чётной между ними. Затем в скважину погружают заранее подготовленный армирующий каркас, сваренный из специального армирующего прута и проволоки, и бетонируют. В итоге после застывания бетона получается очень прочная монолитная железобетонная стена. На следующем этапе происходит рытьё котлована уже с готовым креплением ж-б стеной.

Технологическая схема устройства стены в грунте, и последующей разработки котлована

Технология «Стена в грунте» обеспечивает высокопрочное ограждение и крепление стен котлована толщиной от 300 до 1200 мм, и глубиной до 60 м. Применяется сложная спецтехника — грейферная установка. Грейфер представляет собой узкий, на ширину стены двухковшевый землеройный инструмент, погружаемый в грунт на жёсткой штанге или подвесе, с гидравлическим или полиспастным приводом. Разрабатываемая траншея защищается от обвала глинистым бентонитовым раствором. По достижении проектной глубины в неё погружается армокаркас и заливается бетон, который вытесняет глинистый раствор, который в свою очередь собирается в резервную ёмкость для дальнейшего использования. Разработка ведётся участками (захватками) через одну. Второй очередью разрываются промежуточные захватки и получают монолитную стену. После того, как бетон наберёт прочность можно проводить копку котлована.

Требования к рабочей площадке

При установке подъемника на площадке габариты и покрытие площадки должны соответствовать требованиям паспорта. Площадка должна позволять установку на полностью выдвинутые дополнительные опоры, при необходимости следует применять подкладки, исходя из условий покрытия площадки и грунта, с целью обеспечения восприятия максимальных давлений от дополнительных опор подъемников.

Рабочая площадка перед установкой подъемника должна быть очищена от рыхлого снега, кусков льда и других случайных предметов. При наличии льда она должна быть посыпана песком, золой или шлаком.

Допускается планировать площадку путем снятия неровностей грунта в месте расположения колес и опор или устанавливать подкладки.

Если грунт слабый, необходимо подложить под опоры инвентарные деревянные подкладки размером не менее 1000´300 мм и толщиной не менее 50 мм.

Во всех случаях грунт не должен проседать под опорами во время работы подъемника, не должно повреждаться покрытие площадки, а поверхность под подпятником опоры должна быть горизонтальной.

5. Подача грузов в проемы перекрытий

Подачу грузов в проёмы (люки) перекрытий и покрытий следует производить по специально разработанному проекту. При подаче груза в проёмы (люки) перекрытий и покрытий необходимо опускать груз и поднимать крюк со стропами на минимальной скорости без их раскачивания.

Расстояние между краем проёма (люка) и грузом (или крюковой обоймой, если она опускается в проем (люк)) должно обеспечивать свободное перемещение груза (или крюковой обоймы) через проём и должно быть не менее 0,5 м.

В исключительных случаях допускается уменьшать это расстояние при сопровождении груза через проём (люк) с помощью оттяжки.

Подведенный к проёму (люку) груз должен быть успокоен от раскачивания и только после этого опущен в проём. При подъёме стропа через проём (люк) все крюки должны быть навешены на разъёмное звено, а строп должен направляться снизу с помощью пенькового каната; пеньковый канат отцепляется от стропа после того, как строп будет выведен из проёма (люка). Стропальщик может подойти к грузу (отойти от груза), когда груз будет опущен (поднят) на высоту не более 1 м от уровня поверхности (площадки), где находится стропальщик.

У места приёма (или отправки) подаваемых (или вынимаемых) через проём (люк) грузов, а также у проёма в перекрытии (покрытии) должна быть оборудована световая сигнализация (светящиеся надписи), предупреждающая как о нахождении груза над проёмом (люком), так и об опускании его через проём (люк), а также надписи и знаки, запрещающие нахождение людей под перемещаемым грузом.

Световая сигнализация должна быть расположена так, чтобы не могла быть повреждена перемещаемым грузом или грузозахватными приспособлениями.

Между крановщиком и стропальщиком, находящимся вне видимости крановщика, должна быть установлена радиосвязь.

Проём (люк), через который производится подача груза, должен иметь постоянное ограждение высотой (расстояние от уровня рабочего места до самой низкой точки верхнего горизонтального элемента) не менее 1 200 мм со сплошной бортовой доской по низу на высоту не менее 100 мм. Ограждение должно отвечать требованиям ГОСТ 12.4.059-89.

При подаче груза в проёмы (люки) через межферменное пространство или через несколько перекрытий при расположении проёмов (люков) непосредственно друг над другом оборудуется шахта с гладкими стенами или опускание груза должно производиться с обязательным сопровождением. Примеры подачи грузов через проемы (люки) представлены на .

Подача грузов в оконные проёмы и на балконы без специальных приёмных площадок или специальных приспособлений не допускается.

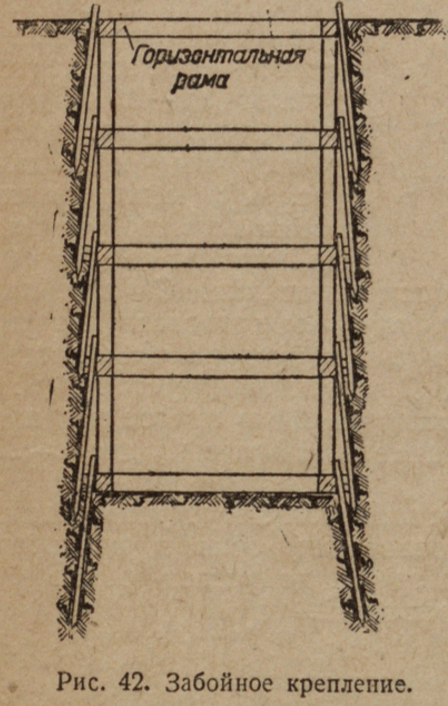

Забойное крепление

В небольших по размерам, но глубоких котлованах и шурфах применяют так называемое забойное крепление (рис. 42).

Устраивается оно следующим образом: на поверхности земли в месте расположения котлована или шурфа укладывается горизонтальная брусчатая рама по размеру котлована. рама эта зарывается в грунт заподлицо, после рамы забивают ряд досок слегка наклонно. Затем начинают рытье котлована под защитой образованных забитыми досками стенок. Когда выемка грунта приблизится к нижним концам забытых досок, между ними укладывают вторую раму. Для того чтобы верхняя рама не опустилась вниз по мере выработки грунта, под нее подставляют коротыши из брусков, постепенно удлиняемых. Когда установлена вторая рама, между нею и верхней рамой устанавливают бруски, которые и поддерживают верхнюю раму. После этого вдоль наружного края нижней рамы забивают другой ряд слегка наклонных досок. Между верхним и нижним рядами заборки забивают клинья большей устойчивости верхней заборки.

Устройство креплений котлована

Как уже было указано в других статях блога, не всякий грунт может держать вертикальные откосы при его копке. Величина требуемого откоса котлована равна величине угла естественного откоса грунта. Такой откос наиболее надежен.

Однако рытье котлованов и траншей при большой глубине с пологими откосами считается не экономичным, так как вызывает значительный объем излишних земляных работ. Даже и при незначительных глубинах естественные откосы иногда невозможно осуществить, например в том случае, если поблизости расположены строения. В тех же случаях, когда дно котлована или траншеи находится под водой, свободные откосы являются совершенно недопустимыми, так как они ничем не защищены от размачивания водой и разрушения.

Вот почем в большинстве случаев при устройстве котлованов и траншей приходится устраивать разного рода временные крепления. Кроме того, как указано выше, особы вид креплений (шпунтовое ограждение) служит для уменьшения приток в котлованы грунтовых вод.

Крепление траншей и котлованов деревянными распорками

Простейшие крепления стенок котлованов и траншей глубиной до 2 м устраиваются следующим образом.

Вдоль стенок траншей укладываются 4 доски толщиной 50 мм с распорками между ними, поставленными через 1,5-2 м по длине траншей (рис.38);

Распорки делаются из коротки бревен или труб толщиной 10-12 см. Этот тип креплений применяется при плотных сухих грунтах, способных некоторое время держать вертикальный откос и не размываемых дождями (плотная глина, плотный суглинок). Откосы при этом могут быть как вертикальными, так и с небольшим уклоном (1/10).

При более значительных глубинах (до 4 м) для сухих грунтов, дающих местное оползание через небольшой промежуток времени после отрывки, устраивается так называемое горизонтальное крепление. Устраивается оно так: на всю глубину котлована устанавливается ряд упорных стоек из досок толщиной до 6 см или пластин на расстоянии от 2 до 3 м в зависимости от глубины котлована (рис. 39). За эти стойки закладывается заборка из горизонтальных рядов досок толщиной 4-5 см вразбежку или сплошь в зависимости от грунта. Для удержания стоек на месте ставят деревянные или стальные распорки. Распорки должны иметь длину, немного большую, чем расстояние между противоположными стенками. При постановке распорки это обстоятельство дает возможность «заводить» распорки ударами кувалды или молота, и тем самым плотно прижимать стойки и заборку к стенам котлована или траншеи.

Для того, чтобы распорки не могли упасть (рис. 40) под их концы подкладываются коротыши (бобышки) из обрезков досок толщиной 4-5 см. Коротыши прибиваются к стойкам 125-мм гвоздями.

Расстояние между распорками по высоте зависит от глубины траншеи.С увеличением глубины напор грунта на крепления увеличивается, поэтому распорки внизу ставятся чаще, чем наверху, а именно: вверху — через 1, 2 м и внизу — через 0,9 м по высоте. Верхняя горизонтальная доска ставится несколько выше края траншеи для того, чтобы грунт с бровки не осыпался в траншею. Для перекидки грунта укладываются полки из досок на распорки.

При сыпучих и влажных грунта, а также в грунтах осыпающихся применяется вертикальное крепление, отличающее от горизонтального тем, что горизонтальные доски в нем заменены вертикальными, а стойки — горизонтальными прижимными брусьями. Прижимные брусья распираются распорками из накатника, образуя распорные или прижимные рамы (рис. 41).

Прижимные рамы при вертикальном креплении на глубину до 3 м устраиваются из полуобрезных досок толщиной 6 см, а распоры — из накатника или пластин. При глубине до 6 м толщина прижимных досок, а также и распор должны быть повышены до 10 см.

Верхняя прижимная рама должна иметь кроме внутренней доски еще и наружную доску толщиной 6 см. Эта доска врезается в стенку траншеи на полную свою толщину.

Расстояние по высоте между отдельными прижимными рамами из досок — 0,7 — 1,0 м, а при рамах из пластин и брусьев — 1,0 — 1,4 м.

При глубине до 5,0 м количество распор на каждую раму из досок длиной 6,5 м ставится по 4 шт., при большей глубине — 5 шт.

Как при вертикальном, так и при горизонтальным креплении стенки траншей должны быть отвесны. При наклонных стенках распорки под напором земли могут выскочить вверх.

Нижние прижимные брусья и распорки креплений водопроводных и канализационных траншей должны располагаться с таким расчетом, чтобы между ними и дном траншеи оставался промежуток, достаточный для беспрепятственной  укладки труб.

Часто встречаются случаи (слабый грунт, наличие воды), когда уже до начала рытья необходимо устройство креплений. В этих случаях крепления получаются более сложными.

К таким креплениям относятся:

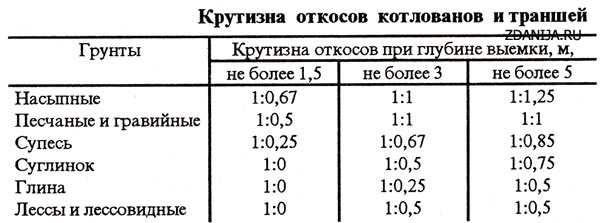

Таблица откосов

Когда нужно выкопать выемку от 1,5 м глубиной, тогда следует принимать угол откоса котлована по таблице, приведенной в СНиП 111-4-80. В ней учтены как разновидность грунта, так и глубина заложения основания.

В строительной литературе, нормативах, правилах крутизна откоса выемки измеряется в градусах (углом), либо отношением его высоты к заложению.

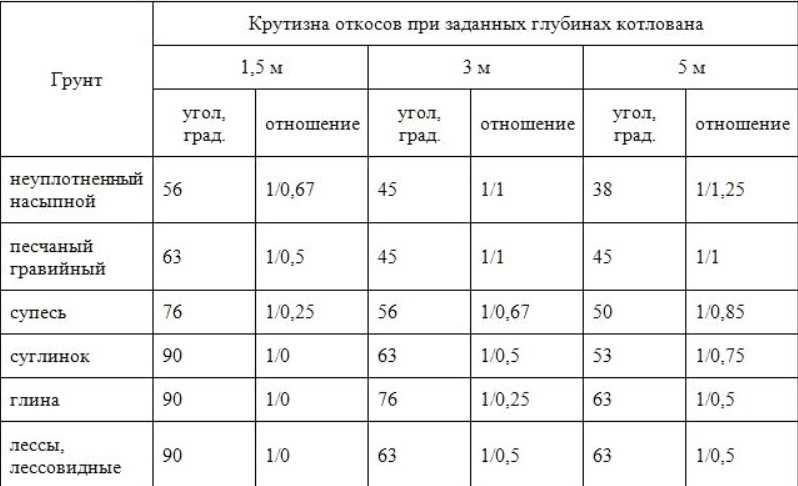

Таблица крутизны откосов для котлованов разной глубины и на различных видах грунта представлена ниже.

Несмотря на наличие откосов, остается вероятность обрушений грунтовой массы под действием веса задействованной техники. Поэтому расстояние от стоянки машин до их подошвы также регламентируется СНиП.

Когда на стройплощадке присутствует грунт разных видов, тогда крутизну откосов выбирают по самой неустойчивой его разновидности.
Имеющиеся включения валунов, камней рекомендуется убирать с помощью экскаватора для предотвращения возможности оползней, обрушений.

Стенки выемок глубиной до 3 м закрепляют согласно проектным указаниям.

Если в худшую сторону изменяется на рабочем участке связность грунта при попадании в него воды, во время высыхания, под действием низких температур, то рекомендуется обустраивать откосы меньшей крутизны, либо с отступами.

Когда формируют боковые поверхности котлованов глубиной до 3 м со ступеньками, то ширина последних должна быть минимум 1,5 м. При этом откосы также должны быть сделаны.

Работа машин вблизи откосов

Если проектная глубина выемки превышает 5 м, либо значение крутизны стенки котлована отличается от табличной величины, тогда устойчивость откосов необходимо рассчитывать.

Котлованы, либо траншеи, вырытые в осенние или зимние морозы, во время весенних оттепелей обязательно осматривают и определяют устойчивость их откосов.

Управление подъемником из люльки.

Подъемники с высотой подъема люльки до 12 м включительно допускается изготавливать с одним пультом управления, при этом в люльке должны быть устройства включения звукового сигнала и аварийной остановки двигателя.

Пульт управления в люльке (рабочей площадке), как правило, аналогичен пульту на платформе (рис. 168,6). Конструкция пультов подъемников с электрооборудованием имеет те же параметры, только в качестве приборов управления применяются кнопки, тумблеры и крестовые или реостатные переключатели. В более современных конструкциях подъемников с большой высотой подъема на пультах управления увеличено количество сигнальных ламп с целью получения информации о предельных положениях колен подъемника и люльки.

6. Кантовка грузов

Кантовка грузов кранами должна производиться на кантовальных площадках или в специально отведенных местах. Выполнение такой работы разрешается только по заранее составленной технологии, определяющей последовательность выполнения операции, способ строповки груза и указания по безопасному производству работ.

Кантовка конструкций на строительной площадке при монтаже или сборке их должна производиться по специально разработанным технологическим схемам, в которых должны отражаться технологическая последовательность выполнения операций, исключение косого натяжения грузовых канатов, указания по безопасному выполнению работ, а также указаны способы строповки конструкций.

Размеры площадок определяются с учётом размеров кантуемых изделий и фронта работ для обслуживания и кантовки. На кантовальных площадках устанавливается упор для предотвращения скольжения конструкций. Запрещается производить кантовку грузов непосредственно в штабелях.

План проведения земляных работ, требования к ним

Проведение земляных работ проходит в ряд этапов. Они прописаны в СНиП 3.02.01-87. Основные стадии процесса следующие:

• выполнение подготовительных мероприятий;
• опытно-производственная часть;
• создание котлована или траншеи;
• проведение контрольных мероприятий;
• приемка выполненных работ.

СНиП 3.02.01-87 предусматривает такие требования:

• разрабатывать рабочий проект допускается только специалистами, которые имеют нужную квалификацию, опыт;
• между ними должна быть обеспечена связь и координация действий в вопросах проектирования, строительства, инженерных решений;
• постоянно необходимо контролировать качество производства строительных работ на площадке;
• реализовывать проект должен персонал, имеющий соответствующую квалификацию;
• возведенное сооружение допускается использовать только назначению согласно с проектом;
• мероприятия по техническому обслуживанию конструкции и сопутствующих ей инженерных коммуникаций должны поддерживать ее в безопасном, рабочем состояние все время эксплуатации.

При рытье котлованов и траншей необходимо придерживаться предписаний:

• правил организации их строительства;
• норм проведения геодезических работ;
• нормативов по охране труда;
• разделов правил пожарной безопасности, касающихся проведения строительных работ.

Огороженная стройплощадка с закрепленными стенами котлована

Земляные сооружения должны создаваться строго по действующему проекту.

Ведение работ взрывным метолом требует соблюдения соответствующих правил безопасности при их производстве.

Применяемые в работе материалы, конструкции, изделия должны отвечать требованиям стандартов и проекта. Их замену допускается проводить только после предварительного согласования с организацией, разработавшей документацию, заказчиком.

Выделяют такие виды контроля во время проведения земляных работ:

• входной;
• операционный;
• приемочный.

Контроль осуществляют в соответствии с СП 48.13330.

Приемка работ происходит с оформлением необходимой документации (актов), подтверждающих их выполнение.

Виды земляных сооружений

Строительство зданий и коммуникационных сооружений сопряжено с проведением трудоемких земляных работ. Под ними подразумевают разработку грунта при рытье котлованов и траншей, его транспортировку, складирование.

Земляными сооружениями являются насыпи, выемки. Они могут быть постоянного типа и временного. Первые делают для продолжительной эксплуатации. К ним относятся:

• каналы;
• плотины;
• водохранилища;
• дамбы и прочие сооружения.

Временные выемки – это траншеи и котлованы. Они предназначены для проведения последующих строительных работ.

Котлован – это выемка, ширина и длина которой практически не отличаются заметно по размерам. Они необходимы для сооружения фундаментов под постройки.

Траншея же представляет собой борозду большой протяженности по сравнению со своим поперечным сечением. Предназначена она для монтажа коммуникационных систем.

По требованиям ГОСТ 23407-78 рытье котлованов, траншей в населенных пунктах, местах движения транспорта, либо людей, должно сопровождаться созданием защитных ограждений. Их устанавливают по периметру рабочего участка. На них размещают предупреждающие знаки и надписи, а ночью задействуют даже сигнальное освещение. Также специально оборудуют мостики для движения людей.

Откосы – это наклонные боковые стенки выемок или насыпей

Важной характеристикой их является уклон (крутизна). Окружающие откосы горизонтальные поверхности называются бермами

Под дном выемки понимают ее нижнюю, плоскую часть. Бровка является верхней кромкой созданного откоса, а подошва – нижней частью.

Проведение земляных работ на стройплощадке

При эксплуатации земляных сооружений они не должны:

• изменять своих очертаний и линейных размеров;
• просаживаться;
• размываться водой или поддаваться действию осадков.

Разновидности котлованов

Рытье выемок под основание сооружения – это ответственное дело, требующее больших временных, денежных, трудовых затрат. Котлованы принято разделять сегодня по следующим признакам:

• наличию откосов;
• применению креплений, предназначенных для предотвращения осыпей грунта;
• типу боковых поверхностей (стенок).

Стенки котлованов могут быть:

• вертикальные;
• наклонные;

ступенчатые.

Котлован

Чтобы земляные работы выполнить правильно, вначале проводят исследования на стройплощадке. Эти мероприятия включают такие операции:

• анализ свойств грунта: установление его группы и вида;
• определение нагрузок от возводимой постройки;
• вычисление глубины выемки;
• установление наличия старых коммуникаций;
• определение глубины залегания подземных вод;
• анализ погодных условий местности.

Выбор способа проведения работ определяется в зависимости от следующих факторов:

• типа и габаритов строимой конструкции;
• глубины заложения фундамента;
• объема предстоящей деятельности.

Если планируется сооружение мелкозаглубленного основания ленточного, либо столбчатого типа, то грунт можно разрабатывать без привлечения техники, вручную. Когда необходимо построить дом, имеющий подвал, либо цокольный этаж, тогда в работах понадобится задействовать землеройные механизмы.

Для извлечения основной массы грунта из выемки часто используют экскаваторы различных видов, оснащенные обратной, либо прямой лопатой. Работы, связанные с рытьем котлована, следует выполнять, не нарушая при этом плотность грунта на дне фундамента. Это требование реализуется на практике путем его недобора, величина которого составляет от 5 до 20 см.

Зачистку земли с боков и со дна выемки до плановой отметки производят вручную рабочие. При этом следует обязательно следить за укреплением ее стен с помощью откосов, либо за счет монтажа специальных конструкций. Выпадение осадков и подъем грунтовых вод весной, летом, воздействие морозов зимой – все это способствует разрушению котлована.

Грунт из котлована сразу же должен быть вывезен или размещен на стройплощадке не ближе, чем через 1 м от его края. Для отвода почвенных вод создают дренажную систему.

Классификация подъемников по возможности перемещения.

а) самоходные — это подъемники, оборудованные механизмом для перемещения по рабочей площадке и по дорогам. К ним относятся: • автомобильные; • на спец шасси; • гусеничные; • пневмоколесные; • железнодорожные. б) прицепной — это подъемник, который буксируется автомобилем, трактором, железнодорожным подвижным составом. К ним относятся: • прицепной пневмоколесный; • прицепной железнодорожный. в) подъемник передвижной — это подъемник, который транспортируется на механическом транспортном средстве, а по рабочей площадке передвигается самостоятельно (передвижной самоходный) или вручную (передвижной несамоходный).

Определение вместимости люльки.

Количество рабочих люльки определяется из расчета 0,5 м кв на одного человека, при этом масса людей, материала и инструмента, не должна превышать грузоподъемность подъемника.

2. Действия рабочего люльки перед входом в люльку?

Перед входом в люльку рабочий люльки должен убедиться в следующем:

подъемник правильно установлен на площадке;

подъемник установлен на все опоры;

уклон установки подъемника не превышает 3°;

в зоне работы подъемника нет посторонних людей;

при установке подъемника в зоне линии электропередачи люлька подъемника или колено стрелы при выдвижении не касаются проводов линии электропередачи.

При установке подъемника около здания, штабеля грузов или строения расстояние между ними и поворотной платформой составляет не менее 1 м.

После входа в люльку следует закрыть вход в нее, пристегнуться к скобе для крепления карабина предохранительного пояса и дать сигнал машинисту о готовности к подъему.

Техническое освидетельствование подъемников. Цель, периодичность.

Техническое освидетельствование — осмотр состояния устройства.

Находящиеся в работе подъемники должны подвергаться : • частичному освидетельствованию — не реже одного раза в 12 месяцев; • полному техническому освидетельствованию — не реже одного раза в 3 года; • испытание ограничителя предельного груза не реже одного раза в 6 месяцев. Цель — убедиться в технической исправности подъемника.При полном техническом освидетельствовании проводят: а) осмотр и проверку работоспособности; б) статические испытания; в) динамические испытания.При частичном освидетельствовании статические испытания не проводят. Результаты технического освидетельствования записываются в паспорт подъемника. На подъемнике делается надпись с обозначением дата следующего полного или частичного технического освидетельствования.

Грунт: группы и виды

Из-за того, что земляные сооружения создают в грунтах, обязательно следует знать основные их характеристики. От них напрямую зависит подходящий тип фундамента. Выбор осуществляют с учетом достижения максимально возможного уровня надежности и стойкости возводимого основания.

Основные свойства грунта определяются следующими факторами:

• формой, размером, прочностью, расположением частиц, входящих в его состав;
• степенью взаимосвязи между ними;
• способностью составляющих веществ к растворимости, поглощению влаги.

Грунт характеризуют с помощью таких коэффициентов:

• сжимаемости;
• трения;
• пластичности;
• разрыхления.

Классификация предусматривает деление грунтов по различным критериям. Существуют следующие их виды:

• песчаные;
• пылеватые;
• глинистые;
• скалистые;
• обломочные.

Грунт разных видов

В зависимости от содержания воды выделяют грунт:

• сухой (присутствует до 5% влаги);
• влажный (5-30%);
• мокрый (содержит больше 30 % воды).

Деление по группам представлено в таблице далее.

Категория	Входящие разновидности грунта
1	супесь, песок, суглинок лёгкий (влажный), торф, грунт растительного слоя
2	легкая влажная глина, мелкий и средний гравий, суглинок
3	плотный суглинок, средняя и тяжелая (разрыхленная) глина
4	мерзлые грунты (глинистые, суглинистые, торфяные, песчаные, супесчаные, растительный слой), тяжелая глина
5	непрочный известняк и песчаник, сланец крепкий глинистый, вечномерзлые (с примесями щебня, гальки, валунов, гравия до 10%), моренные и речные (с содержанием крупных размеров валунов и гальки до 30%)
6	крепкие сланцы, глинистый песчаник, известняк мергелистый, непрочные змеевик и доломит, речные и моренные (включения валунов и гальки – до 50%), вечномерзлые (с долей гравия, валунов, гальки, щебня – до 20%)
7	твердый известняк и песчаник, доломит, змеевик, слюдяные и окварцованные сланцы, мрамор, вечномерзлые (каменные компоненты составляют до 70% объема)

• плывуны;
• мягкие;
• средние;
• крепкие.

Работа с инструментом и приспособлениями

         К работе с инструментом и приспособлениями допускаются работники, прошедшие в установленном порядке обязательный предварительный медицинский осмотр, а также подготовку по охране труда

К работе с электрифицированным, пневматическим, гидравлическим, ручным пиротехническим инструментом, инструментом с приводом от двигателя внутреннего сгорания допускаются работники в возрасте не моложе 18 лет.

При организации проведения работ, связанных с возможным воздействием на работников вредных и (или) опасных производственных факторов, работодатель обязан принять меры по их исключению или снижению до уровней допустимого воздействия.

1. Требования к местам производства работ

Владелец крана или эксплуатирующая организация должны:

• разработать и выдать на места ведения работ проекты производства строительно-монтажных работ кранами, технологические карты складирования грузов, погрузки и разгрузки транспортных средств и подвижного состава и другие технологические регламенты;
• ознакомить (под расписку) с проектами и другими технологическими регламентами лиц, ответственных за безопасное производство работ кранами, крановщиков и стропальщиков;
• обеспечить стропальщиков отличительными знаками, испытанными и маркированными грузозахватными приспособлениями и тарой, соответствующим массе и характеру перемещаемых грузов;
• вывесить на месте производства работ список основных перемещаемых краном грузов с указанием их массы. Крановщикам и стропальщикам, обслуживающим стреловые краны при ведении строительно-монтажных работ, такой список должен быть выдан на руки;
• определить площадки и места складирования грузов, оборудовать их необходимыми технологической оснасткой и приспособлениями (кассетами, пирамидами, стеллажами, лестницами, подставками, подкладками, прокладками и т.п.) и проинструктировать крановщиков и стропальщиков относительно порядка и габаритов складирования.

Организации, эксплуатирующие краны, должны установить порядок обмена сигналами между стропальщиком и крановщиком. Рекомендуемая знаковая сигнализация приведена в приложении 3. При возведении зданий и сооружений высотой более 36 м должна применяться двусторонняя радиопереговорная связь. Знаковая сигнализация и система обмена сигналами при радиопереговорной связи должны быть внесены в производственные инструкции для крановщиков и стропальщиков.

Место производства работ по перемещению грузов кранами должно быть освещено в соответствии с проектом производства работ.

Для безопасного выполнения работ по перемещению грузов кранами их владелец и производитель работ обязаны обеспечить соблюдение следующих требований:

• на месте производства работ по перемещению грузов, а также на кране не должно допускаться нахождение лиц, не имеющих прямого отношения к выполняемой работе;
• перечень применяемых грузозахватных приспособлений и графическое изображение (схема) строповки грузов;
• места и габариты складирования грузов, подъездные пути и т.д.;
• мероприятия по безопасному производству работ с учетом конкретных условий на участке, где установлен кран (ограждение строительной площадки, монтажной зоны и т.п.);
• не разрешается опускать груз на автомашину, а также поднимать груз при нахождении людей в кузове или кабине автомашины. В местах постоянной погрузки и разгрузки автомашин и полувагонов должны быть установлены стационарные эстакады или навесные площадки для стропальщиков. Погрузка и разгрузка полувагонов крюковыми кранами должны производиться по технологии, утвержденной производителем работ, в которой должны быть определены места нахождения стропальщиков при перемещении грузов, а также возможность выхода их на эстакады и навесные площадки. Нахождение людей в полувагонах при подъеме и опускании грузов краном не допускается.

Места временного или постоянного нахождения работников должны располагаться за пределами опасных зон.

На границах зон постоянно действующих опасных производственных факторов должны быть установлены защитные ограждения, а зон потенциально опасных производственных факторов – сигнальные ограждения и знаки безопасности.

Освещённость помещений и площадок, где производятся погрузочно-разгрузочные работы, должна соответствовать требованиям соответствующих строительных правил.
