Разработка котлована в рамных креплениях схема

Расчёт объёма котлована и вывоз грунта

При расчётах выемки породы учитывается эффект разрыхления при копке. Плотность веками слежавшихся осадочных пород нарушается при рытье экскаватором и при перемещении в отвал или в кузов самосвала. В зависимости от вида или видов разрабатываемых грунтов даётся поправочный коэффициент 20-30%. Таким образом, например, если длина котлована 70 м, ширина 30 м и глубина 5 м с прямыми шпунтованными стенками на спланированной местности, то расчёт объёма котлована даёт нам значение 10500 куб.м. Но под вывоз грунта нужно расчитывать объём больше, как минимум, на 20%: 70х30х5х1,2=12600 куб.м. Выполнение откосов увеличивает объём котлована и вынятого грунта, но это же количество зачастую идёт в обратную засыпку, поэтому не вывозится за территорию стройплощадки.

Что такое крутизна откоса?

По большому счету угол откоса представляет собой соотношение высоты к заложению, и измеряется в градусах. Его легко определить, основываясь на параметры, приведенные в СНиП III-4-80. В ней учтены не только разные типы грунтов, но и глубина основной траншеи.

Если в месте работы есть наслоение разных видов грунта, то расчеты рекомендуется проводить по самому слабому.

Для примера, разберем простой и распространенный случай. Ровный дачный участок, где абсолютная отметка грунта принята за значение 51.30, а за нулевую отметку – 52.07. При этом нижнее значение фундаментной плиты составляет ровно 3, 000. Но, снизу плиты будет еще слой подготовки, толщиной в дополнительные 10 см. Грунт – суглинок, пространство не ограничено.

Как посчитать угол откоса? Далее последовательность расчетов выглядит так:

1. Высчитываем абсолютную отметку для фундаментной плиты. Для этого от нулевой отметки отнимаем глубину траншеи: 52.07 – 3. 000=49.07.
2. Определяем точную отметку низа траншеи, с учетом всех факторов (в нашем случае это подложка): 49.07-0.1=48.97
3. Определяемся с глубиной траншеи, которая будет вырыта: 51.30-48.97=2.33 метра.
4. На заключительном этапе определяем, что согласно нашим подсчетам оптимальный угол откоса будет 45 градусов.

По такому алгоритму можно определить оптимальный угол откоса, основываясь на любые параметры.

Таблица допустимой крутизны

Для того, чтобы было проще ориентироваться во всех данных, при проведении расчетов предлагаем воспользоваться следующей таблицей:

Точно указывайте тип грунта, в котором проводятся земельные работы. В противном случае могут быть погрешности.

Таблица углов естественного откоса грунтов

Согласно сведениям, полученным от Госстроя РФ, которые размещены в сборнике от 2000 года, углы естественного откоса грунтов, соотношения высоты к заложению для разных видов грунта представлены в таблице:

Таблица углов естественного откоса пород в разрыхленном состоянии:

Породы	Угол естественного откоса, град, для породы
сухой	влажной	мокрой
Растительная земля	40	35	25
Песок крупный	30…35	32…40	25…27
Песок средний	28…30	35	25
Песок мелкий	25	30…35	15…20
Суглинок	40…50	35…40	25…30
Глина жирная	40…45	35	15…20
Гравий	35…40	35	30
Торф без корней	40	25	15
Скальные	45…60

Угол естественного откоса — это самый большой угол, который образовывается откосом грунта в соотношении к линии горизонта в спокойном состоянии. Для того, чтоб лучше понять, как делать чертеж и рассчитывать угол откоса, приводим пример готовой работы:

Если вас интересует, что собой представляет траншея в строительстве, каково ее устройство, методы разработки, загляните в этот раздел.

3 ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ

3.1 Технический контроль качества земляных работ производится в процессе строительства и заключается в систематическом наблюдении за соответствием проекту выполняемых работ и соблюдении требований СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты». Состав контролируемых показателей, предельные отклонения, объем и методы контроля при производстве земляных работ даны в таблице 1.

Таблица 1 — Величины предельных отклонений при производстве земляных работ

1. Отклонения отметок дна выемок от проектных (кроме выемок в валунных, скальных и вечномерзлых грунтах) при черновой разработке:

— для одноковшовых экскаваторов, оснащенных ковшом с зубьями с механическим приводом по видам рабочего оборудования:

Измерительный, точки измерений устанавливаются случайным образом; число измерений на принимаемый участок должно быть не менее:

Что обозначает понятие коэффициент разрыхления?

С коэффициентом разрыхления грунта приходится иметь дело не только проектировщикам, но и строителям в ходе работы. Данную характеристику используют для сравнения действительной плотности почвы на стройплощадке с номинальной.

Разумеется, для учета надежнее было бы применить взвешивание материала, но это часто невозможно осуществить по ряду причин. Тогда приходится прибегать к объемному учету, где не требуется специальное оборудование.

Поскольку объемы земли до и после извлечения различаются, то расчеты с участием коэф. придется перевозить грунта.

Коэффициент первоначального разрыхления (Кp) – это значение, обозначающее увеличение количества почвосмеси в результате разработки и складирования в насыпях, по сравнению с ее изначальным состоянием в уплотненном виде.

Характеристики почв представлены в таблице:

Из таблицы видно, что коэффициент первоначального рыхления напрямую зависит от плотности. Так что, чем тяжелее грунт в естественном состоянии, тем больше он займет места после выборки. Данный показатель учитывается при вывозке извлеченной земли.

Также существует коэф. остаточного разрыхления (Кop) – показатель степени усадки грунта, уложенного в насыпь, под воздействием определенных факторов:

1. слеживания,
2. контакта с влагой,
3. утрамбовки механизмами.

Данное значение учитывают при определении количества необходимого материала, который требуется доставить на стройплощадку, а также при ссыпании для хранения и уничтожения земли.

Чтобы подсчитать стоимость земляных работ, необходимо сделать соответствующие подсчеты. Зная размер планируемого котлована, высчитывают объем грунта. Его перемножают на коэффициент первоначального рыхления.

Полученное значение и будет фактически подвергнуто разработке с помощью спецтехники и потом вывезено со строительного объекта. Полученную цифру и надо умножить на стоимость разработки, погрузки и транспортировки для 1 м3 грунта.

Коэффициенты разрыхления до и после разработки грунта различны. Они приведены в таблице в процентах:

Обустройство системы распорок в котловане

В некоторых случаях, особенно если котлован глубокий и вырыт в ненадежном грунте, шпунтовое ограждение оказывается непрочным. Оно не способно выдержать давление. Тогда используют два способа укрепления ограды.

Первым из них является распорная система:

1. По всей длине рва монтируется обвязка из металлического проката. Этот пояс равномерно распределяет давящее воздействие на стенки геодезического объекта.
2. В обвязку упираются распоры. Они располагаются поверху противоположных стен и у дна котлована.
3. Установка креплений откосов котлована производится исходя из расчетов, описанных в плане производства работ (ППР).

Однако система распорок значительно сужает пространство внутри рва. Сильно нагруженные конструкции мешают работать строителям. Из-за этого падает производительность труда, и удлиняются сроки ввода здания в строй. Поэтому распорная система укрепления стенок выемки часто заменяется анкерным аналогом.

3.2. Способы крепления шпунтовых ограждений

В условиях слабых грунтов, склонных к потере устойчивости при приложении динамических воздействий при погружении свай, движении строительной техники, разгрузке строительных материалов и т. п., могут происходить как деформации ограждений котлованов, так и распорных конструкций, проседание и выпор грунта внутрь подземного сооружения, сопровождающиеся просадками грунта и деформациями конструкций фундаментов зданий, прилегающих к разрабатываемому котловану.

В этой связи с учетом схем, представленных на рис. 3.3-3.12, рассмотрим наиболее распространенные технические решения обеспечения устойчивости шпунтовых ограждений.

Рис. 3.3. Конструктивно-технологические решения по обеспечению устойчивости шпунтовых ограждений:

a — консольное, б — с горизонтальными креплениями стальными балками, в — с анкерными стенками из шпунта, г — с горизонтальными анкерными плитами, 1 — шпунтовое ограждение, 2 — распределительный пояс (обвязочная балка), 3 — горизонтальные стальные балки, 4 — анкерная стенка из шпунта, 5 — стальные анкерные тяги, 6 — анкерные плиты, уложенные по грунту

А. Открытый котлован

• 1. Консольные ограждения, в том числе с поясами жесткости из стальных балок различного сечения применяют для котлованов глубиной до 4-5 м с ограничением динамических воздействий при перемещении строительной техники и запретом складирования материалов вблизи ограждения (рис. 3.3, а). При этом в условиях слабых грунтов необходимо обеспечить заглубление шпунта ниже дна котлована не менее 2/3 его глубины. Для обеспечения совместной работы шпунта по верху ограждения обязательно устраивается обвязочная балка из стального проката, в основном двутавров, спаренных швеллеров, или шпунта (рис. 3.3, 2).
• 2. Временные распорные горизонтальные крепления из металлических банок различною сечения (в основном труб диаметром 450-720 мм, двутавров или соединенных сваркой шпунтин) при ширине котлована до 15-20 м (рис. 3.3, б). Для котлованов с большими размерами применяют промежуточные сваи стойки из шпунта или колонных двутавров, а также конструктивные элементы стен здания, выполняемые до разработки грунта при поэтапной откопке котлована по захваткам (рис. 3.4,3). Распорки устраиваются в один или несколько ярусов с определяемых расчетом шагом, который обычно составляет 4—6 м.

Рис. 3.4. Вариант крепления шпунтового ограждения горизонтальными стальными балками:

I — шпунтовые ограждения, 2 — распределительный пояс (обвязочная балка), 3 — горизонтальные стальные балки, 4 — промежуточные опоры (сваи-стойки) из шпунта

Рис. 3.5. Конструктивные решения крепления шпунтовых ограждений шириной до 15-20 м:

а, в — обвязочными балками из двутавра, б—узел крепления анкерного стержня к обвязочной балке из швеллеров, в — обвязочные балки из двух двутавров, д,е—обвязочные балки из двух и одной шпунтины соответственно, / — шпунт, 2 — двутавр, 3 — стальная шпилька, 4 — стальная труба или деревянный брус, 5 — швеллер, б — стальная поддерживающая косынка, 7 — анкерный стрежень, 8 — упорная стальная пластина, 9 — стальная шайба, 10 — гайка, 11 — фиксирующий стальной клин

Конструктивные решения устройства крепления шпунтовых ограждений котлованов шириной до 10-15 м представлены на рис. 3.5, а, для котлованов шириной до 20-30 м на рис. 3.6 .

3. Для снижения металлоемкости в качестве распорных систем крепления шпунтовых ограждений можно использовать инвентарные стальные рамные элементы с заменяемыми концевыми частями

Рис. 3.6. Конструктивное решение крепления шпунтовых ограждений котлованов горизонтальными стальными трубами

(рис. 3.7, а). В крайние стержни, примыкающие к шпунту, включают домкраты, позволяющие рейдировать перемещения ограждения котлована и контролировать усилия в распорках.

Рис. 3.7. Рамные распорные системы крепления шпунтового ограждения котлована:

а — стальными инвентарными рамами с домкратами, б — железобетонными фермами, I — шпунт, 2 — обвязочные балки, 3 — стальные инвентарные рамные элементы,

4 — домкраты, 5 — железобетонные фермы (промежуточные опоры условно не показаны)

Рамные конструкции в некоторых случаях изготавливают из горизонтальных железобетонных ферм, имеющих промежуточные стойки

• (см. рис. 3.7). После разработки котлована такие конструкции могут быть включены в состав ребристых перекрытий подземных этажей сооружения. На фермах, перекрывающих котлованы больших пролетов, можно располагать строительное и технологическое оборудование, а также скла- дировагь материалы в процессе возведения подземной части здания.
• 4. Крепление ограждения к вертикальным анкерным стенкам или горизонтальным плитам стальными тягами на расстоянии не менее величины S = Нк tg(45° – % , т„ = хГ/х«

Устройство анкеров-якорей в грунте

Упрочнение стенок котлована шпунтами с анкерами или нагелями гораздо надежнее. При этом выдергивающую нагрузку от грунтового массива на себя принимают стальные стержни (анкеры или нагели).

Крепление котлована нагелями чуть более трудоемкое и лишь немного сложнее обустройства распорок. Однако при его использовании:

• обеспечивается оперативный простор;
• экономятся трудовые и материальные ресурсы;
• увеличивается производительность труда;
• уменьшается период строительства.

Нагельное крепление стенок котлована производится таким образом:

1. В стенках выемки бурятся скважины.
2. Осуществляется заглубление анкерных якорей.
3. На шпунте закрепляется и фиксируется тяга.

Шпунтованная доска и ее преимущества

Подготовка обрезной доски к монтажу

До появления готовых шпунтованных изделий каждую обрезную доску просушивали в естественных условиях.

Для этого все изделия укладывали на подставки на земле, каждый ряд прокладывался брусом толщиной 40-60 мм.

Таким образом, выкладывать стоит весь лесоматериал, отобранный для изготовления пола, обычно это изделия толщиной 40-50 мм. Всю доску необходимо укрыть пленкой и придавить тяжелыми материалами (для нагрузки верхнего слоя), в таком положении они, по мнению разных специалистов, должны пролежать не менее 3 месяцев.

После того, как «дерево» просохнет, необходимо снять опрессовку и перебрать изделия.

Результат обычно разочаровывает, так как не вся доска, предназначающаяся на пол, после сушки естественным способом сохранила свою форму, и много материала приходится отбраковывать, поэтому опытные строители всегда берут доску с запасом.

Дощатый пол из обрезной доски далеко не просто класть, так как доски, обработанные человеком вручную, всегда имеют некоторые неровности.

При помощи клиньев доски последовательно прижимают друг к другу, после чего гвоздями или саморезами крепят к лагам.

Преимущества шпунтованной доски над другими напольными покрытиями

С появлением «шпунта» все перечисленные выше процессы не нужно проделывать. Так как половую доску выставляют в продажу уже в готовом виде.

Все процедуры сушки и строгания делают в заводских условиях на специальном оборудовании, в результате чего получается качественное изделие. Шпунтованный пол и укладывается гораздо проще, чем из обрезной доски.

Шип входит в паз очень плотно, не создавая щелей и трещин, за счет этого получается цельное единое покрытие. На обратной стороне каждой шпунтованной доски находятся дополнительные ребра жесткости.

• 28 х 140 х 6000 мм;
• 28 х 70 х 3000 мм;
• 35 х 140 х 6000 мм;
• 35 х 70 х 3000 мм.

Некоторые варианты соответствия толщины половой доски пролету между лагами, а также зависимость размера пролета комнаты и сечения лаг можно увидеть в таблице.

Если сравнивать со шпунтованной доской другие напольные материалы, которые могут служить как в качестве чистового покрытия, так и финишным полом, список их будет не велик.

Основными конкурентами данного вида настила является ОСБ плита и современное напольное покрытие Quick step, которое сделано на основе ДСП. О том, как выбрать доску для пола, смотрите в этом видео:

Quickstep имеет несколько вариантов расцветок, отлично гармонирующих с различным дизайном помещений. Данный материал также имеет метод стыковки «шип – паз».

Толщина изделия бывает 16 и 22 мм, а его размеры 1,2 х 0,9 м. Главным недостатком такого материала является его цена и вынужденное мероприятие добавления лаг перед тем, как класть изделие (чтобы они попадали на стыки).

1. А.
2. АВ.
3. В.
4. ВС.
5. С.

С этим читают

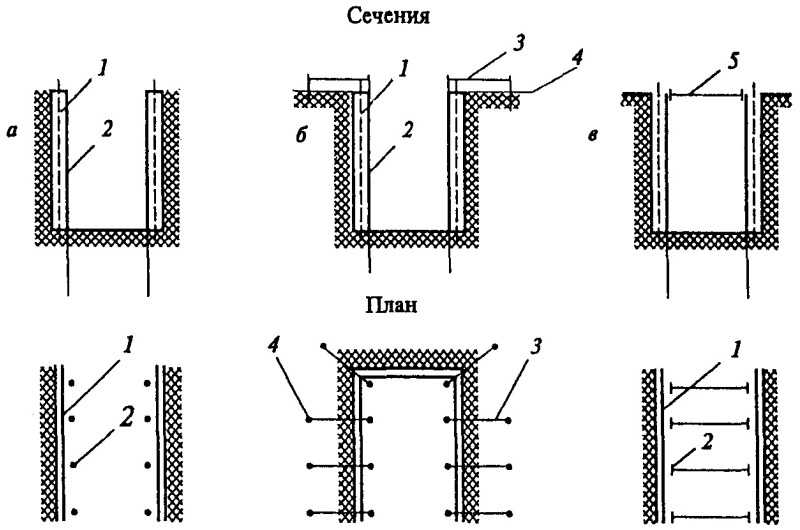

Шпунтовое укрепление стенок

• а — безраспорное;
• б — анкерное;
• в — консольно-распорное;
• 1 — затяжки;
• 2 — сваи;
• 3 — растяжки;
• 4 — анкер;
• 5 — распорки.

На сыпучих и плавучих почвах укрепление стен выемок осуществляется шпунтовым рядом. Это сплошная конструкция из деревянных планок и маячных свай. Согласно разработкам Мосинжпроекта, рамное крепление котлованов одновременно является и оградой при водоотведении от объекта.

Шпунтовый ряд делается так:

1. В дно выемки заглубляются маячные сваи.
2. К этим опорам фиксируются направляющие брусья.
3. Меж ними заколачивается шпунт.
4. Затем пролеты скрепляются поверху насадкой с пазами и гнездами.
5. Насадка фиксируется к свайным опорам скобками.
6. Чтобы грунт не обрушил шпунтовой ряд, в точках забивки свай ставятся распорки.

При укреплении котлованов помимо деревянных шпунтов используются также аналоги из стали и железобетона. Технологии их установки ничем не отличаются.

Устройство ограждения из шпунта

Ограждение представляет собой отдельные элементы (шпунтовые сваи), которые собираются в одну конструкцию. С боков всех элементов находятся пазы, которые позволяют легко и быстро их соединять в одну конструкцию.

Сваи могут делаться из различных материалов, которые отличаются долговечностью и характеристиками:

• Пластиковые. Делаются из композитов и ПВХ, многоразового использования, однако в большинстве случаев устанавливаются в качестве постоянных элементов ограды береговых объектов. Они считаются недорогими, однако являются не очень прочными.
• Железобетонные. Устанавливаются только один раз. Отличаются энергозатратной установкой, не выгодным демонтажем. Могут применяться в качестве дополнительного укрепления фундамента.
• Деревянные. Недорогой, но непрактичный вариант. Со временем гниют из-за влияния влаги, используются только раз. Не могут применяться как усиливающий каркас фундамента.

Шпунтовое ограждение может быть изготовлено из разных материалов, но не все они могут быть выгодными для использованияИсточник pdoshka.ru

Металлические. Самый экономичный, долговечный, универсальный и функциональный вариант. Производятся из легированных или высокоуглеродистых сталей. Многоразового применения, отличаются простотой монтажа, имеют небольшой вес, компактные, имеют высокие показатели на статические нагрузки, высокопрочные.

В большинстве случаев применяют профильный шпунт, однако существует и трубчатый из металла. Он представляет собой толстостенные трубы с большим сечением, которые внутри полые. Имеют высокую несущую способность и очень устойчивы. Применяют на нестабильных грунтах, где отмечаются сильные нагрузки на конструкцию. Могут комбинироваться с профильным шпунтом для максимального усиления участков.

Монтаж шпунтового ограждения из трубИсточник rmnt.ru

Когда нужно разбирать?

Когда заканчиваются основные земляные работы, начинаются вспомогательные.

Они включают вскрытие защитных коробов, разборку креплений, проверку оборудования и засыпку трассы. На данном этапе также происходит утрамбовка грунта.

Демонтаж креплений допускается только в устойчивых грунтах, где работы не представляют опасности для людей. Если грунты сыпучие – гравелистые или суглинистые, данный этап вспомогательных земляных работ пропускается.

Если установка креплений происходит сверху вниз, то их разборка должна осуществляться снизу вверх. Также необходима установка ограждений, если рядом расположены грунтовые воды.

Если элементы, состоящие из дерева, подверглись гниению или намокли, то их разборка осуществляется только после полного осмотра руководителем работ.

Если копка осуществлялась в зимнее время года, а демонтаж приходится на период оттепели – перед началом работ яма полностью осматривается мастером. Из-за большого количества влаги существует риск схода грунта или самостоятельного разрушения креплений, что влечет ситуации, опасные для жизни.

Монтаж шпунтового ограждения различных видов

Как и говорилось ранее, шпунтовые ограждения – это металлические сваи, установленные согласно проекту по краю котлована (для их сооружения обычно используется уже отработанный материал, бывший в употреблении). Наиболее часто употребляемые диаметры труб – 219, 273, 325, 377, 426, 530 и 630 мм.

Металлическая свая ШК-150

Трубы «Ларсена»

Ограждение котлована по СНиП производится одним из трех вышеуказанных способов: закручиванием, вбиванием или вибропогружением свай (см.также статью Винтовые сваи для забора – простой и надежный фундамент). В любом из вышеперечисленных случаев требуется предварительно пробурить литерные скважины.

Если говорить о ценах, то на территории Москвы и области наиболее доступным и дешевым вариантом является шарошечное и шнековое бурение с дальнейшим укреплением стенок скважины глинистым раствором под высоким давлением.

Небольшое пояснение:

Колебание цен зависит исключительно от глубины бурения, категоричности грунта и условий работ; При заказе монтажных работ по установке шпунтовых ограждений, обратите внимание на тот факт, что цена указана только на работы, без учета стоимости самих труб. Прежде всего, это связано с тем, что подрядчик не знает, какие трубы вы пожелаете устанавливать в качестве шпунта, и какова их толщина стенок

Буронабивные сваи

Монтаж буронабивных свай

Буронабивные сваи представляют собой пробуренные скважины, в которые опускаются различные виды металлокаркасов. После установки их заливают: ЦПС (цементно-песчаная смесь), бетоном или цементно-водной основой под высоким давлением.

Что касается ценовой политики на буронабивные сваи, то тут нет однозначного ответа. Подрядчик сможет вам озвучить цену только после личного присутствия на объекте, после оценки сложности работ и типа грунта.

Шпунты в наклонном бурении

Виды бурения

Если вы решили построить дом на возвышенности (холме, горе, косогоре), то вам никак не обойтись без данной строительной операции. Этот вид работ производится при помощи специальной буровой установки, способной бурить  скважины под углом. Расчет шпунтового ограждения котлована производится специалистами на месте (своими руками это делать не рекомендуется, так как небольшая ошибка может привести к фатальным последствиям).

Устройство распорной системы котлована

Не смотря на все инженерно-технические ухищрения, иногда, особенно для глубоких котлованов в тяжёлых грунтовых условиях и плотной городской застройке, шпунтовое ограждение может оказаться недостаточно прочным для удержания давления грунтовой массы.

На последнем этапе возведения котлована на помощь приходят 2 технологии крепления ограждений.

Вид на распорную систему котлована вблизи автомагистрали и соседних строений

Первая из них — распорная система. По периметру устанавливается обвязочный пояс из металлопроката, равномерно распределяющий нагрузку по всему поясу. В пояс упираются распорки — как между противоположными стенками, так и между дном. Все конструкции выполняются в соответствии с точным механическим расчётом и изложены в ППР (плане производства работ).

Но распорная система крадёт внутреннее пространство выемки, которая и устраивалась специально для свободного манёвра в процессе строительных работ. Особо нагруженные конструкции распорных систем создают невероятно стеснённые условия для строителей. Это сокращает производительность и удлиняет сроки сдачи объекта.

Устройство анкеров-якорей в грунте

Упрочнение стенок котлована шпунтами с анкерами или нагелями гораздо надежнее. При этом выдергивающую нагрузку от грунтового массива на себя принимают стальные стержни (анкеры или нагели).

Крепление котлована нагелями чуть более трудоемкое и лишь немного сложнее обустройства распорок. Однако при его использовании:

• обеспечивается оперативный простор;
• экономятся трудовые и материальные ресурсы;
• увеличивается производительность труда;
• уменьшается период строительства.

Нагельное крепление стенок котлована производится таким образом:

1. В стенках выемки бурятся скважины.
2. Осуществляется заглубление анкерных якорей.
3. На шпунте закрепляется и фиксируется тяга.

Что такое ограждение котлована шпунтом

Шпунтовая ограждающая система — это монолитная стенка, которая состоит из шпунтовых свай, уплотняющих почву и локализующих участок, где могут происходить деформации или сдвиги. В зависимости от назначения конструкции бывают временными или постоянными. Второй тип выполняет функции несъемной опалубки для оснований построек, цоколей, стен и подвалов. Еще он создает водонепроницаемый барьер для поверхностных вод.

Для обустройства шпунтовой стенки не нужно проводить земляные работы. Все составляющие предварительно вкапываются в почву и фиксируются там. После этого почву достают на поверхность.

Стенка не нуждается в ленточном фундаменте и может размещаться на любых грунтах без учета глубины промерзания. Она не оказывает большого воздействия на грунт и устанавливается глубже линии промерзания. Удерживание шпунтовых свай обеспечивается силой трения почвы, а не прочностью фундамента.

В отличие от традиционных систем, шпунтовая ограда выдерживает большие смещающие и изгибающие нагрузки, причем без внедрения армированных бетонных опор.

Когда и зачем оно необходимо

Укрепление котлована шпунтом применяется для следующих целей:

1. Укрепление бортов углублений под основания постройки.
2. Защита стенок котлована от осыпания.
3. Локализация строительной площадки.
4. Поддержание береговой линии.
5. Обустройство гидротехнических сооружений.
6. Укрепление фундаментов.
7. Организация герметичных емкостей для промышленных отходов.
8. Обустройство очистных конструкций.
9. Укрепление железнодорожных путей.

В отдельных случаях шпунтовую стенку возводят на нулевом этапе работ с целью соблюдения требований СнИП, когда нужно работать ниже нулевого уровня почвы. При вертикальной разработке грунта подобное ограждение обеспечивает усиленную защиту стенок от осыпаний и оползней. Углубления с наклонными стенками чаще подвергаются осыпанию, поэтому они укрепляются в первую очередь.

Отличительной особенностью шпунта является возможность повторного применения, поэтому выбор таких систем предпочтительнее, чем организация водопоглощающей системы.

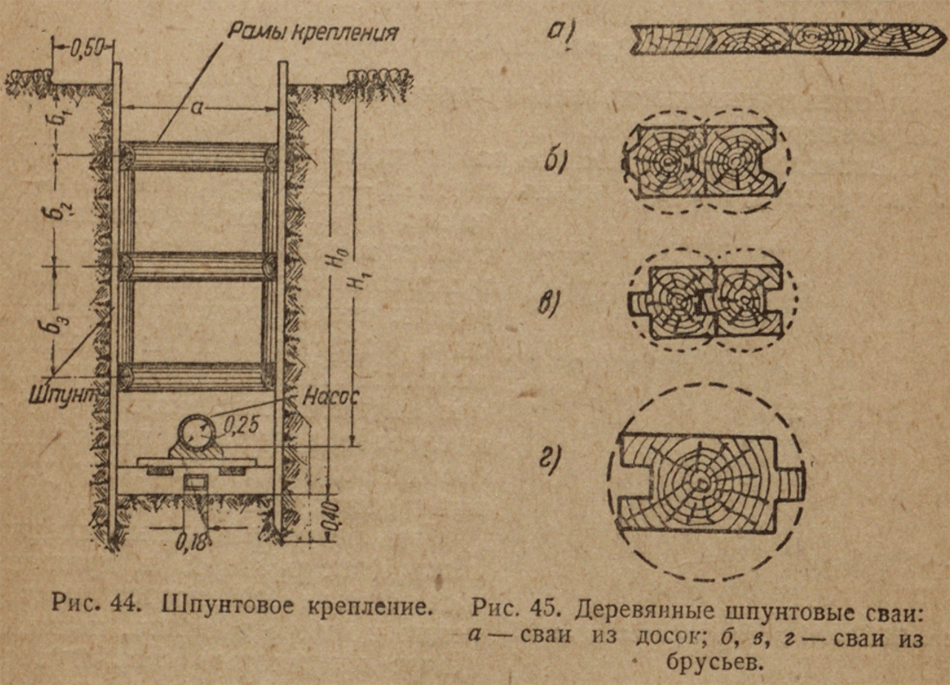

Крепление шпунтовыми ограждениями

Для крепления котлованов в грунтах, насыщенных водой (жижа и плывун), применяется так называемое шпунтовое ограждение. Шпунтовое ограждение состоит из сплошного ряда вертикально установленных шпунтовых труб или досок (в которых, в одной кромке сделан паз-шпунт, а на другой — гребень), прижатых к стенкам траншеи или котлована горизонтальными рамами с распорами (рис. 44). Все, что было сказано о распорах в вертикальном креплении, относится целиком и к шпунтовыми ограждением заключается в том, что при шпунтовом ограждении сначала забивают шпунт, а затем уже производится рытье траншеи с постепенной установкой распорных рам; в вертикальном же креплении сначала выкапывается траншея или котлован, а затем устанавливается крепление, постепенно опускаемое вниз по мере дальнейшей разработки грунта. Доски шпунта забиваются на глубину, несколько большую (на 0,2-0,5 м) глубины траншеи или котлована, для того, чтобы после окончания рытья нижние концы их не могли быть сдвинуты напором грунта.

Деревянный шпунт изготовляется из досок толщиной 6-7 см или из брусьев 10х20 см (рис.45). В каждой шпунтине (свае) устраиваются гребень и паз. При забивке свай гребень одной входит в паз другой. Затеска нижнего конца сваи делается в виде клина с острым углом со стороны паза

При такой затеске сваи при забивке плотно прилегают друг к другу, что очень важно при мокрых грунтах, когда вода под напором просачивается в щели неплотных шпунтов. Шпунтины должны изготовляться из сырого свежевырубленного леса

Если же они изготовлены из леса, уже некоторое время пролежавшего на воздухе, то перед забивкой их надо положить в воду на 10-15 дней для того, чтобы они успели набухнуть. Делается это потом, что шпунтовой ряд, забитый из высохших свай, в мокром грунте набухает и вследствие увеличения объема свай ряд искривляется; отдельные сваи выворачиваются, образуя щели, и ряд приходит в негодность. работа по забивке свай начинается с установки точно по линии будущего ряда так называемых маячных свай через 2 м друг от друга (рис. 43).

Эти сваи забиваются в первую очередь, и к ним прикрепляются с обеих сторон рамные брусья. В промежутках между маячными сваями и рамными брусьями, служащими направляющими, производится забивка остальных свай шпунтового ряда. Каждая последующая свая должна прилегать к уже забитой пазом, а гребень должен оставаться свободным, в противном случае пазы сильно забиваются землей, и плотного ряда добиться будет трудно. Забивка производится механическим копром, а при небольшой глубине и слабом грунте может производиться и вручную деревянными бабами.

Заключение

Из всего изложенного материала ясно, что при разработке котлована под фундамент возводимого здания извлекаемый грунт меняется в объеме за счет формирования пустоты между кусками. Под этим подразумевается увеличение количества земли по отношению к той, что была вначале.

Такое явление характеризуется первичным коэффициентом разрыхления. Его значение варьируется в зависимости от типа грунта. А после укладки почвы в отвалы и после принудительной утрамбовки она вновь становится плотнее. Здесь уже имеет место остаточный коэффициент разрыхления.

Эти значения нужны для составления строительной сметы при подсчете земляных работ. А именно, во сколько обойдется аренда грузового автотранспорта и спецтехники. Если предварительная смета будет неверной, встанет необходимость в сверхурочном задействовании ТС, что обойдется дороже, поскольку услуга будет считаться сверхурочной.
