Расширительный бак для отопления открытого типа пластиковый: установка в системе, как установить самодельный, расчет объёма, фото

Как изготовить бак своими руками

Схема устройства котла.

Подобную емкость для воды и воздуха можно сделать своими руками. Изготавливается бачок из углеродистой стали. Для этого подойдет любая емкость объемом от 10-12 л. При этом нужно учитывать, что вместимость его должна составлять не менее 4% от общего объема циркулирующей в системе воды. Емкость тары можно определить путем заливки туда воды с помощью трехлитровой банки. Для бака можно использовать металлические фляги от лакокрасочных материалов

Очень важно, чтобы толщина стенок была не менее 2,5 мм. Автомобильные же топливные баки не совсем подходят для этих целей, так как их толщина невелика

Если у вас есть в наличии баки грузовых автомашин, то они прекрасно справятся с поставленной для них задачей. Внутренняя поверхность покрывается водоупорными красками, а наружная — эмалью. Можно применять отрезок трубы, но только с большим сечением (20-30 см). Но самый оптимальный вариант — бак из нержавеющей стали от стиральной машины. Сварить бак можно и с помощью простого стального листа толщиной 2,5-4 мм.

После того как выбрана емкость, необходимо ее очистить. Если в ней содержатся остатки горюче-смазочных материалов, нужно убрать их путем выпаривания горячей водой, щеткой. Емкость должна просохнуть. После этого потребуется приварить штуцеры. Штуцер желательно приваривать сбоку на высоте 4-10 см от плоскости дна. Это будет способствовать осаждению мелких частиц, ржавчины.Они нужны для присоединения бака к трубам. Бак нужно оснастить крышкой с помощью болтов или люком. Он нужен для того, чтобы можно было периодически очищать емкость. Для того чтобы определить уровень воды в баке, можно изготовить щуп. Для этого в баке потребуется сделать небольшое герметичное отверстие.

Схема размеры частей котла для самостоятельного изготовления.

Далее изготавливается штуцер из стали в соответствии с диаметром отверстия. Если штуцер будет ввариваться в расширительный бак, то потребуется пробка для закручивания из латуни или бронзы. Она обязательно должна иметь грани для гаечного ключа. Внутрь пробки кладется резиновая прокладка толщиной 4-5 мм. На самом щупе наносят деления и держат его вне бака. Для проверки уровня воды сперва нужно открутить пробку, опустить щуп в бак (щуп должен быть сухим), достать его и снова закрутить пробку. Резьбу на штуцере нужно смазать жиром или маслом, чтобы не было проблем с открыванием. Если бак возводится на чердаке, потребуется его утеплить. Снаружи и внутри бак покрывается масляной краской.

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

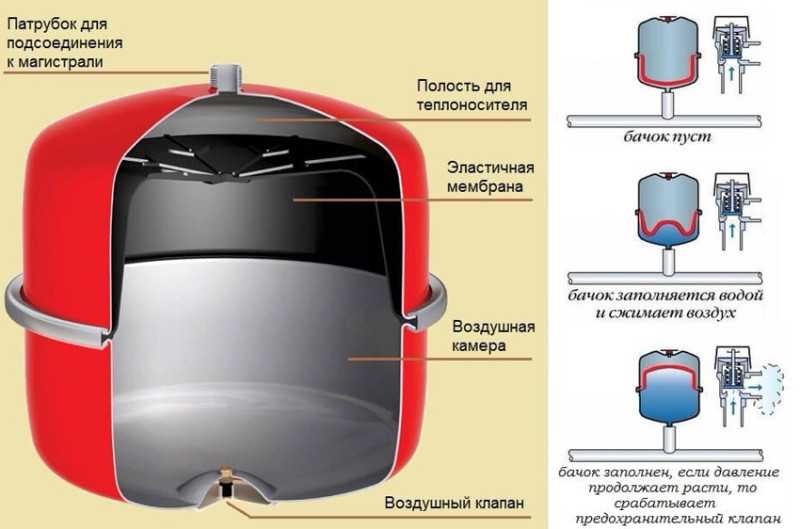

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

для соединения расширительной трубы, через которую поступает теплоноситель;
для циркуляционной трубы, что отводит воду из системы;
контрольной трубы, предназначенной для регулировки наполненности системы и
ликвидации из нее воздуха;
переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

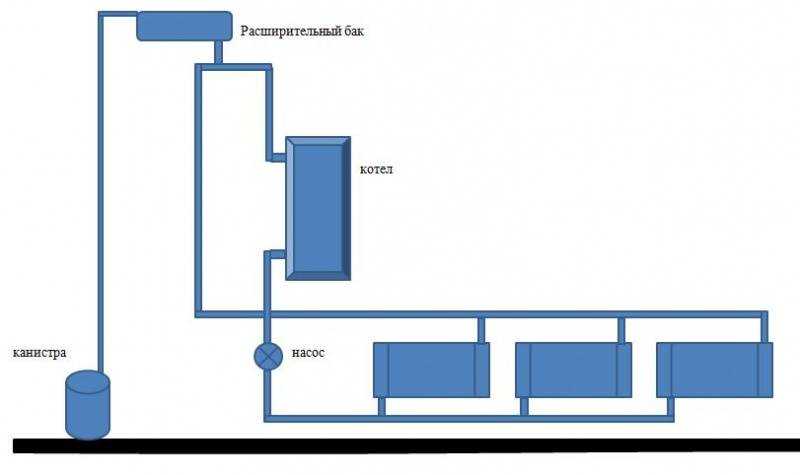

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

необходимость теплоизоляции бака для снижения потерь тепла;
монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

не герметичность резервуара;
необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

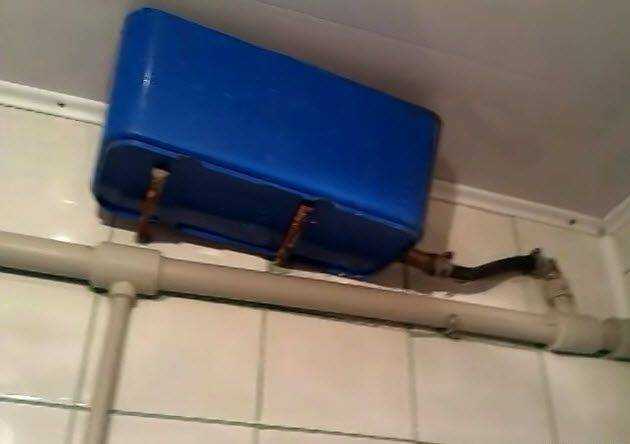

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

Расширительную емкость устанавливают рядом с котлом отопления

Для чего нужен расширительный бак?

В процессе нагрева вода имеет свойство расширяться – при повышении температуры увеличивается объем жидкости. В контуре отопительной системы начинает расти давление, которое разрушительно может воздействовать на газовое оборудование и целостность труб.

Расширительный бак (экспанзомат) выполняет функцию дополнительного резервуара, в который давлением выдавливает образовавшиеся в результате нагрева излишки воды. Когда жидкость остывает и давление стабилизируется, она по трубам возвращается обратно в систему.

Расширительный бак выполняет функцию защитного буфера, он гасит гидроудары, которые постоянно образуются в системе отопления из-за частого включения и выключения насоса, а также исключает вероятность возникновения воздушных пробок.

Чтобы уменьшить вероятность образования воздушных пробок и не допустить повреждения газового котла гидроударом, расширительный бачок следует монтировать перед теплогенератором, на обратке

Существует два разных варианта исполнения демпферных емкостей: открытые и закрытые типы. Они отличаются не только конструкцией, но и способом, а также местом монтажа. Рассмотрим особенности каждого из этих типов подробнее.

Расширительный бак открытого исполнения

Бачок открытого типа монтируют в верхней точке системы отопления. Изготавливаются емкости из стали. Чаще всего они имеют прямоугольную или цилиндрическую форму исполнения.

Обычно устанавливают такие расширительные баки на чердаке или мансарде. Возможен монтаж под крышей

Обязательно нужно уделить внимание теплоизоляции конструкции

В структуре емкости открытого типа имеется несколько отводов: для ввода воды, отвода остывшей жидкости, подвод контрольной трубы, а также выводная трубка для отвода теплоносителя в канализацию. Подробнее об устройстве и видах бака открытого типа мы писали в другой нашей статье.

Функции бака открытого типа:

контролирует уровень теплоносителя в контуре отопления;
если в системе температурный режим понизился, он компенсирует объем теплоносителя;
когда меняется давление в системе, бак выполняет функцию буферной зоны;
излишки теплоносителя удаляет из системы в канализацию;
выводит воздух из контура.

Несмотря на функциональность открытых расширительных баков, они уже практически не используются. Поскольку имеют множество недостатков, например, большой размер емкости, склонность к коррозии. Их установка производится в системы отопления, которые работают только с естественной циркуляцией воды.

Экспанзомат закрытого типа

В системах отопления с закрытым контуром обычно монтируется расширительный бак мембранного типа, он оптимально подходит для любого типа газового котла и обладает большим количеством преимуществ.

Экспанзомат – это герметическая емкость, которая посредине разделена эластичной мембраной. В первой половине будут размещаться излишки воды, а во второй – обычный воздух или азот.

Закрытые расширительные баки для отопления, как правило, окрашены в красный цвет. Внутри бачка расположена мембрана, она выполнена из резины. Необходимый элемент для поддержания давления в расширительном бачке

Компенсационные баки с мембраной могут выпускаться в виде полусферы или в форме баллона. Что вполне подходит для использования в системе отопления с газовым котлом. Рекомендуем детальнее ознакомиться с особенностями монтажа баков закрытого типа.

Достоинства мембранных типов бачков:

простота самостоятельной установки;
устойчивость к коррозии;
работа без регулярной доливки теплоносителя;
отсутствие контакта воды с воздушной средой;
работоспособность в условиях повышенной нагрузки;
герметичность.

Газовое навесное оборудование обычно комплектуется расширительным баком. Но не всегда дополнительный резервуар с завода настроен правильно и может сразу же включатся в работу отопления.

Расширительный бак открытого типа

Перед тем как установить расширительный бак. нужно знать, какие типы его существуют, основные их преимущества и недостатки. Выделяют баки открытого и закрытого типа. Первый рекомендуется устанавливать на верхней части стояка, то есть трубы, ведущей непосредственно на чердак того или иного здания. По форме такой расширительный бак может быть различным: прямоугольным, круглым, цилиндрическим. Такой бачок должен быть изготовлен из толстой листовой стали, иметь в верхней части специальную крышку для осмотра.

Он очень часто применяется в отопительных системах. Для защиты от разрушения расширительный бак покрывается антикоррозийным слоем.

Установка и подключение открытого расширительного бака

В отличии от закрытого расширительного бака, для открытого существуют определенные правила

Самое важное правило – бак должен быть расположен выше всей системы отопления. В противном случае по принципу сообщающихся сосудов из него будет вытекать вода

Это обстоятельство и приводит за частую к отказу от устройства системы отопления открытого типа, т.к. не всегда удается удобно установить расширительный бак.

Второй важной особенностью является то, что бак должен быть подключен к обратке. Дело в том, что на обратке температура воды меньше, а, следовательно, вода будет медленнее испаряться

Кроме того, учитывая не высокую температуры воды в обратке, соединить расширительный бак с системой можно с помощью прозрачного шланга, что облегчит контроль количества воды в системе.

Дополнительно у расширительного бака могут быть предусмотрены специальные патрубки для исключения перелива и контроля уровня воды в баке.

Расширительный бак системы отопления один из важнейших элементов системы.

Расширительный бак закрытого типа

Схема монтажа насоса на подающую линию сети отопления.

В системе отопления бак мембранного типа применяется чаще. Он представляет собой емкость баллонного или плоского типа, которая внутри разделена на 2 отдела специальной мембраной. Первая предназначена для жидкости, вторая — для воздуха. Принцип работы мембранного бачка более сложен. При увеличении в системе объема поступающей воды изменяется и объемное соотношение этих двух частей бака. Осуществляется это благодаря изгибу мембраны. В первоначальном положении весь бак заполнен воздухом, мембрана при этом прижата. По мере нагревания и поступления воды в трубы мембрана начинает раздвигаться, и соотношение камер изменяется в объеме.

Для чего нужен расширительный бак для отопления

для стабилизации показаний манометра, путем компенсации расширения теплоносителя;
для вывода воздуха из открытого контура.

Монометр

Перед тем как приступить к самостоятельному изготовлению, нужно понимать, как работает расширительный бак в системе отопления. Когда вода нагревается и ее становиться больше чем нужно, излишки удаляются из контура, на время, в бачок. А после того как вода остывает, изъятая жидкость опять поступает в контур. В герметичных резервуарах это происходит благодаря мембране, на которую действует давление воздушной камеры. В открытых резервуарах это происходит благодаря гравитации.

Таким образом, количество воды в системе всегда одинаковое, давление, соответственно тоже. Это основное предназначение этого резервуара. Помимо главного назначения расширительного бака в системе отопления, есть еще одна проблема, которую решает резервуар открытого типа. Речь о воздушных пробках. Так как его устанавливают в самой высокой точке контура, который, в свою очередь, спроектирован под наклоном, вода выталкивает воздух вверх.

Открытая система

В открытых системах, при правильном проектировании, не должно образовываться воздушных карманов. Поэтому пузырьки воздуха обязательно найдут себе выход, который находится в пиковой точке контура. Именно там, где установлен резервуар. А устройство расширительных баков для отопления открытого типа предусматривает постоянный процесс взаимодействия жидкости и воздуха.

Работа замкнутого контура отопления невозможна без герметичного расширительного бака, а открытого – без негерметичного. Конструкция двух резервуаров абсолютно разная. Герметичные баки могут быть баллонной или плоской формы. Они разделены надвое. Одна часть удерживает в себе воздух, а во второй циркулирует жидкость. Между частями резиновая перегородка. Она может быть в форме диска, или же грушеобразной. В некоторых моделях мембрану можно менять, это разборные конструкции. Зачем расширительный бак в системе отопления менять полностью, если можно обойтись только заменой мембраны? Но это не всегда возможно, так как есть неразборные модели, которые меняются целиком.

Важные параметры:

объём резервуара для воды;
количество атмосфер в отсеке с воздухом.

Металлический расширительный бак в открытой системе отопления частного дома – это в большинстве своем прямоугольный сосуд, состоящий из четырех стенок и дна, в котором есть отверстие. Могут быть с крышкой, защищающей теплоноситель от загрязнений. Главное требование, предъявляемое этому виду отопительного оборудования – это достаточный размер, чтобы вместить вытесненный теплоноситель из контура при нагревании.

Руководство по монтажу бака

Крепление расширительного бака

Первый этап – подготовка к работе. В соответствии с общей схемой сначала для монтажа емкости нужно отключить отопительный котел от электросети, перекрыть подачу воды к котлу, а затем слить жидкость из радиаторов. Дополнительно можете открыть т.н. краны Маевского, благодаря этому будет обеспечен более эффективный и быстрый слив воды.

Кран Маевского

Подготовьте ваш расширительный бак к установке и дальнейшему использованию. В случае если для соединения элементов системы планируется использовать полипропиленовые трубы, подготовьте специальный паяльник для их скрепления между собой. Также понадобятся стандартные элементы вроде уголков, муфт и т.д. Что касается фитингов, то лучше всего использовать «американку». Такой фитинг позволит без лишних затруднений снимать емкость в будущем для проведения профилактических и ремонтных работ.

Фитинг Американка с внутренней резьбой

Фитинг «американка» состоит из 2-х основных элементов. Первую часть такого фитинга нужно прикрепить к резьбе, имеющейся на расширительной емкости. Вторая часть прикрепляется к первой. Ко второй части припаивается полипропиленовая труба. Перед прикручиванием фитинга к расширительному бачку намотайте на место резьбового соединения уплотнитель (обычно используется лен) и дополнительно нанесите немного специальной уплотнительной пасты. Прикрутите первую часть фитинга-американки с помощью обычного газового ключа.

Второй этап – укладка полипропиленовых труб. Убедитесь, что из системы слита вся вода, и переходите к устройству труб. Там, где будет устанавливаться тройник, труба разрезается с помощью специальных ножниц. Припаяйте тройник, а к нему – трубу. Далее необходимо припаять запорный кран. Благодаря нему в будущем можно будет ремонтировать бак без необходимости удаления воды из системы. Спаяйте полипропиленовые трубы так, чтобы последняя из них в дальнейшем могла соединиться с расширительным баком.

Монтаж полипропиленовых труб

Третий этап – подключение расширительной емкости. Вам нужно прикрутить американку к емкости. После этого смело приступайте к размещению бака в выбранном для него месте. Лучше всего установить бак в углу, на ровном полу, в таком месте, чтобы в дальнейшем к емкости можно было свободно проходить для ремонта и пр.

Четвертый этап – проверка и замена фильтров и картриджей. Пока вы не запустили в трубы теплоноситель, тщательно промойте фильтр очистки водой. Предварительно снимите его. Заодно выполните замену картриджа магистрального фильтра. Он устанавливается непосредственно после насоса.

Пятый этап – подготовка и запуск системы. После того как все элементы будут размещены на своих местах и выполнены требуемые соединения, можно приступать к подготовке бачка к использованию. Восстановите подачу воды. Пусть батареи заполняются жидкостью, пока уровень давления в них не вырастет примерно до показателя в 1,3 кПа. Далее вам необходимо стравить из трубопроводов воздух, перекрыть краны Маевского и запустить отопительное оборудование для прогрева помещений.

Монтаж бачка

Рекомендации по стравливанию воздуха и оптимальным значениям давления приводились ранее. Если уровень давления поднимется выше 1,1 кПа (а именно это значение было выставлено при настройке бака) лишняя вода перейдет в бачок. При уменьшении же уровня давления теплоноситель направится в батареи. Благодаря этому будет обеспечиваться нормальная работа отопительной системы.

Таким образом, в установке элемента под названием расширительный бак нет ничего сверхсложного. Во всем следуйте инструкции, помните о главных рекомендациях и все будет в лучшем виде. Удачной работы!

Правила подключения и возможные трудности ↑

Как установить расширительный бак? Монтаж расширительного бака осуществляется по проекту, согласно инструкции. Лучше всего, конечно, доверить это дело специалисту или, по крайней мере, проконсультироваться со знающими людьми. Велик риск допустить оплошность, которую придется исправлять, затрачивая дополнительное время и средства.

В открытых системах отопления применяют открытые расширительные баки с резьбовым соединением в дне, необходимым для подключения к системе. Устанавливают их в самой верхней точке отопительной системы, что обусловлено элементарными законами физики, и необходимо для того, чтобы вода из системы не выливалась. Данный вид системы встречается сейчас нечасто, поскольку установка расширительного бака данного типа не всегда удобна.

В системах отопления закрытого типа применяют расширительные баки закрытого типа, который разделен внутри на две части. С одной стороны к нему подключают систему отопления, а с другой имеется клапан, который позволяет регулировать давление: стравить воздух, или же, напротив, подкачать. Изначально весь внутренний объем бака заполняет газ, который находится под избыточным давлением. Эту величину необходимо отрегулировать.

Монтаж расширительного бака осуществляется по проекту, согласно инструкции

Подключение расширительного бака закрытого типа можно выполнить практически в любом месте системы, разве что стоит избежать врезки непосредственно после насоса, чтобы избежать скачков в системе отопления. Принцип работы прост – при нагревании теплоносителя происходит его расширение, излишки заполняют пространство в мембранном баке, что препятствует росту давления в системе. При снижении температуры – недостающая жидкость выдавливается обратно в систему.

Лучше всего установить мембранный расширительный бак рядом с котлом, подключив к обратному трубопроводу перед насосом. Крепление должно быть прочным, поскольку в процессе эксплуатации его масса значительно увеличивается, поскольку бак заполняется водой или другим теплоносителем, который циркулирует в системе.

Несколько рекомендаций общего плана могут помочь при установке расширительного бака:

в непосредственной близости от места крепежа, схема подключения расширительного бака должна предусмотреть установку предохранительного клапана и манометра;
не допускается монтаж фильтров и установка клапанов на ответвлении, которое соединяет систему отопления и бак;
подключается запорная арматура;
подключать бак нужно с учетом перспективы и удобства его обслуживания.

Расширительный бак – необходимый и важный элемент систем отопления как закрытого, так и открытого типа. На стадии выбора расширительного бака для собственного дома нужно убедиться в наличии сертификата качества. Не лишним будет ознакомиться и с сертификатом безопасности, поскольку система отопления является немаловажным элементом комфорта и жизнеобеспечения

При таком подходе можно надеяться, что выбранный расширительный бак будет функциональным, надежным и долговечным, что немаловажно для рачительного хозяина

Способы расчета

Каждая установка подбирается в соответствии с величиной предполагаемой нагрузки, что потребует проведения предварительных вычислений. Зная, как рассчитать объем, владелец сможет правильно подобрать бачок.

Чтобы правильно подобрать расширитель, понадобится знать:

объем отопительного котла;
дополнительных приборов;
всех труб, входящих в данную систему обогрева.

Далее обозначим нужные показатели любыми буквами, например, А – это искомое значение, В – эффективность мембранного оборудования, С – постоянный показатель расширения воды теплоносителя, а АО – общий объем системы обогрева. Далее производим расчет по следующей формуле: А = (АО * С) / В.

Итоговое значение редко бывает абсолютно точным, поэтому делают примерные вычисления, а полученное число будет ориентиром для выбора агрегата, который нужно брать с запасом к полученному числу, оставляя не менее 3% на увеличение объема во время нагрева.

Если была выбрана мембранная разновидность, рабочий потенциал мембраны может быть указан производителем, но можно сделать собственный расчет. Для этого берут наиболее разрешенный показатель давления внутри системы (АВ), данные о давлении начальной заправки расширителя (ВС) и рассчитывают искомое значение (Т). Используют следующую формулу: Т = (АВ – ВС) / (АВ + 1).

Если не делать расчетов и взять оборудование «наугад», можно столкнуться с некоторыми проблемами во время эксплуатации прибора. Основным назначением расширителя выступает откачка излишков жидкости при сильном повышении давления (влага расширяется, требует выведения лишнего из трубопровода). После того, как все стабилизируется, жидкость сжимается обратно, нужно ее вернуть в трубы, иначе ее станет недостаточно для поддержания температуры. Поэтому выявление перепадов внутреннего давления обогревательной системы обозначает скорую поломку.

Если объем установленного расширителя недостаточный, давление повысится слишком сильно, сработает автоматический клапан. Он сбросит излишнюю влагу, стабилизируя работу системы. Но дальше все нормализуется, а воды уже будет недостаточно для продолжения исправного обогрева. Будет нужна дополнительная заправка. Нехватка отопительной жидкости приведет к отключению котла, так как при низких показателях аппарат не может продолжать функционировать. Из-за этого в зимнее время возможно промерзание труб. Поломки будут повторяться снова и снова до тех пор, пока не будет установлен расширитель оптимального размера.
