Монтаж сэндвич панелей

Здравствуйте, друзья, в статье монтаж сэндвич панели вы узнаете как и на, что монтируются сэндвич панели, какие инструменты используют, правила монтажа, моя история как мы монтировали панели первый раз на стройке. Предоставлю технологический альбом для скачивания по монтажу сэндвич панелей с узлами окон, дверей, конька на крыше и многое другое.

монтаж сэндвич панелей

В статье монтаж металлоконструкций я обещал, что напишу статью по данной теме и предоставлю альбом для скачивания по узлам монтажа панелей.

Работы по монтажу сэндвич панелей начинаются, после монтажа металлоконструкций здания, выложен цоколь по всему периметру, комплектация панелями, крепежными элементами (доставка и прием на строй площадку) для всего здания. Каким должен быть цоколь и как его делают можно почитать в статье «Устройство цоколя».

Работы по монтажу металлоконструкций заканчивают устройством антикорозйным покрытием (зачистка и покраска) всех сварочных соединений и проверкой геометрических размеров, вертикальность, плоскостность каркаса. Устройство цоколя заканчивается прокладкой по нему гидроизоляции.

Поставка сэндвич панелей начинается задолго до их монтажа, во время монтирования металлоконструкций и устройство цоколя. Главное подготовить место хранения, на не ровной площадки панели под своей тяжести прогибаются и приходят в негодность.

Панели заказывают на заводе исходя из чертежей архитектурной части АР по раскладке, где указаны размеры, расположение каждой панели и их цвет. На строительную площадку доставляют панели на паллетах с вкладочными листами, в которых указанно, объект, объем в квадратных метрах, вид (стеновые или кровельные) и информация об изготовители.

Чертеж раскладки сэндвич панелей

Установка окна в сэндвич панель.

Подскажите пожалуйста. Необходимо установить окна в сендвич панель. В разных технологиях встречаются 2 варианта решений: 1. Монтаж дополнительных прогонов из стали. 2. Установка профиля усиления по периметру проема.

Хотелось бы по-экономить, 2-ой варианта выглядит предпочтительней.

Отвечать будете ВЫ))Верить или не верить панельщикам – тоже Вам решать. Вам так хочется сэкономить, чтоб заказчик смог купить себе мазератти?

Валенок, умные люди называют это фахверк.

Счастливцы. а если не с кем советоваться, или некогда?)

спорное и возможно опрометчивое заявление, раскладка окон разная бывает.

) разная. Мы просто сендвич-панель производим, продаем, проектируем и монтируем. И окна тоже соответственно.

Если вы не знаете у кого будете покупать сендвич, и какой именно сендвич будет, Но хотите с экономить на фахверках, напишите в проекте, фахверки под окна уточнить после выполнения раскладки сендвича, или как то так.

либо просто заказать сендвич и фахверк под него отдельным проектом прямо у производителя. например у нас (вместо рекламмы)

Завершение работ по монтажу сэндвич панелей

После монтажа панелей идут подготовительные работы для установки окон, дверей. Окна и двери крепятся не к самим панелям, а к металлическим пластинам, приваренным к колонам или ригелям здания. После этого устанавливают окна, двери и завершающим этапом идет установка фасонных элементов.

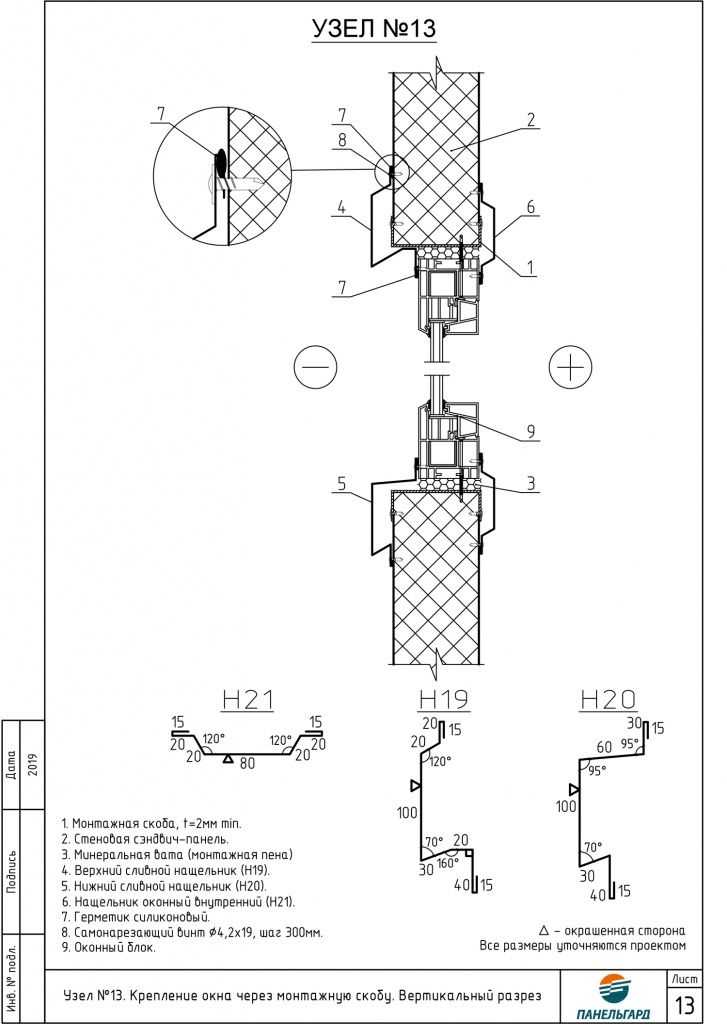

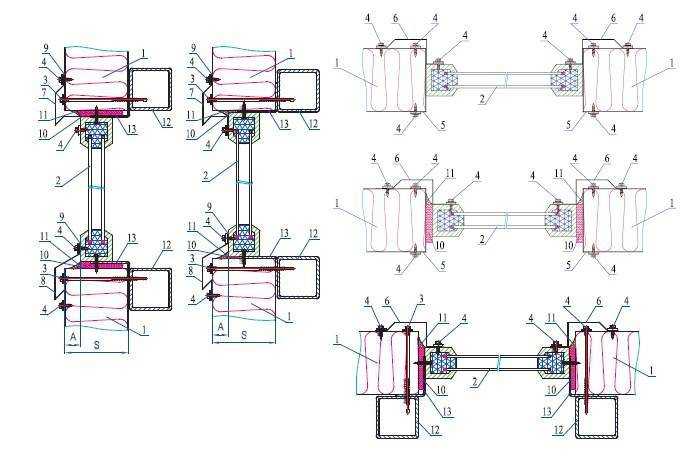

Узел крепление окна к сэндвич панелям

Перед монтажом фасонных деталей заполняются все пустующие щели монтажной пеной. Фасонные элементы состоят из нащельников, подоконников, отливов, наружные углы, карнизов.

Монтаж вертикальных нащельников, введется снизу вверх, чтоб на хлёсты были расположены по ходу течения воды для избежание попадания ее внутрь. Фасонные элементы крепятся саморезами и стыки заделывают герметикам. Как правильно герметизировать и последствия не качественно проделанной работы можно узнать в этой статье.

Плюсы установки окон в сэндвич панели

Слоеный сэндвичный пирог из утепляющего и покрывных защитных материалов обладает следующими достоинствами:

Отсутствие покрасочных работ или периодических нанесений нанесения лакового слоя, поверхность плиты повторяет структуру пластикового окна и подоконника. Можно купить панели с ламинированной поверхностью, если есть необходимость оформить оконные откосы в определенной цветовой гамме.
Устойчивость к агрессивной среде, возможность проводить в помещении влажную уборку и быструю очистку панелей губкой. Поверхность не склонна к впитыванию грязи, с неё легко удалить даже застарелые пятна.
Отсутствие растрескивания и появления микроскопических шероховатостей с течением времени.
Надежное утепление, практически полное перекрытие притока холодного воздуха с улицы.
Простота и малые расходы на монтажные работы.
Долговечность. Срок службы панелей может превышать двадцатилетний рубеж.

Узлы сэндвич-панелей – Технические решения

Указания по обращению и монтажу панелей.

н
1) Запрещается транспортировать несколько пакетов одновременно на строй площадке.
2) Запрещается транспортировать погрузчиком пачки длиной более 6м. При такой длине пачки разлет вил погрузчика должен составлять не менее 1,7м. (между нижним листом в пачке и вилами погрузчика обязательно предусматриваются демпфирующие прокладки)
3) Для разгрузки и перемещения пакетов панелей запрещается использовать стальные стропы и цепи.
4) При перемещении панелей длиной менее 3,5м, расстояние между текстильными стропами принимают равным 2/3 длины пакета.
5) Для перемещения пакетов длиной 6м и более необходимо использовать траверсу, оснащенную текстильными стропам.
6) Панели в пакетах следует хранить в заводской упаковке в закрытом помещении или под навесом. (Допускается кратковременное хранение пакетов под открытым небом при условии сохранности заводской упаковки и защиты пакетов от осадков водонепроницаемым материалом с возможностью проветривания пакетов.)
7) При складировании пакеты необходимо укладывать на подкладки на твердой, ровной поверхности. При многоярусном складировании подкладки необходимо ориентировать в одной вертикали относительно подкладок нижней панели. Высота штабеля не должна превышать 2,5м.
Для естественного отведения поверхностных вод уклон площадки складирования должен составлять не менее 3%. Пакеты так же устанавливаются с уклоном для обеспечения стока воды.
9) Манипуляции с отдельными панелями, в зависимости от их размера и массы, разрешено осуществлять следующими способами: -механизированным^ использованием специальных монтажных приспособлений)- могут быть рекомендованы производителем. -вручную и при помощи текстильных строп -с использованием специального оборудования с вакуумными присосками.
10) При перемещении панелей необходимо следить за тем, чтобы был исключен значительный прогиб. В противном случае он может привести к деформации замков и неплотном прилегании панелей при монтаже.
11) Запрещается использовать для резки панелей УШМ(болгарки).
12) Между ламелями необходимо применять предохранительные прокладки, предотвращающие порчу отделочного слоя.
13) Монтаж не рекомендуется производить в дождливую погоду и при скорости ветра более 8 метров в секунду.
14) После завершения монтажа с панелей удаляется защитная пленка.
15) Запрещается ходить по панелям!
16) С целью избежания царапин на панелях, съем каждой верхней панели с пачки для последующего монтажа осуществляется путем её сдвига таким образом, чтобы поперечные торцы сдвигаемой и следующей под ней панели были параллельны. Сдвиг панелей друг относительно друга вдоль продольной оси панелей ЗАПРЕЩЕН.
17) Во избежание отрыва металлических обкладок панелей от утеплителя съем панелей с пачки вручную( равно как и перенос вручную) путем подъема панели за её верхнюю металлическую обшивку строго ЗАПРЕЩЕН.
18) Удары по панелям при монтаже, установке креплений, заделке стыков и примыканий НЕ допускаются.
19) Крепление к панелям лестниц, промышленных проводок, технологического оборудования и арматуры НЕ допускается.
20) Поверхность стальных листов панелей следует очищать с применением моющих средств, не вызывающих повреждения защитных покрытий листов.
21) Не допускается применять для очистки и мытья поверхности панелей песок, щелочи и другие вещества, которые могут повредить защитные покрытия металлических листов.

Как формируется размер сэндвич-панелей

Ввиду многообразия ассортимента панелей, входящих в категорию сэндвичей, технологий изготовления, монтажа, стоимость изделий отличается существенно. На металлические сэндвич панели стеновые цены по умолчанию выше, чем на СИП модификации, однако, ниже кровельного материала этого типа.

Технология производства металлических сэндвичей

При ручном, полуавтоматическом изготовлении сэндвича с наружным слоем из профилированного, гладкого, волнистого металла длина панели ограничена размером пресса (15 – 14 м). Стандартные рулоны оцинкованной стали с полимерным покрытием или без него имеют ширину 1,5 м. При прокатке волны различной высоты лист сужается, позволяя получать высоту панели, являющейся шириной профнастила:

84,5 см – при волне Н60
100 см – при волне С21
115 см – при волне С8

Таким образом, кровельный сэндвич, минимально допустимая по условиям снеговых нагрузок высота волны которого начинается от 35 мм (маркировка НС35), не может быть выше 1м. Разместив при ручном изготовлении сэндвича на стеновом профнастиле с 8 мм волной утеплитель, укрыв конструкцию аналогичным листом, производитель получает панель высотой 115 см.

На автоматических линиях сэндвич панели стеновые изготавливаются прокатными станами, теплоизолятор закладывается роботами. Поэтому, панели имеют стандартные размеры:

ПСБ 250 – ПСБ 80 – 14 м длина максимальная, 120 – 110 см ширина, 25 – 8 см толщина (пенополистирол либо базальтовая вата)
ПСБ 60, ПСБ 50 – 9 м длина, стандартная ширина, 6 – 5 см толщина

Стоимость сэндвич панелей с цинковым покрытием у разных производителей составляет за квадрат 1,7 – 1,1 тысячи рублей (толщина 22 – 6 см, соответственно). При выборе изделий с двухсторонним полимерным слоем расценки увеличатся на 100 рублей за единицу площади.

Сэндвич панель стеновая с двухсторонней бумажной облицовкой стоит 1,35 – 0,75 тысяч рублей за квадрат.

Специфика производства панелей поэлементной сборки

Производители элементов для сборки сэндвичей по месту предлагают более дешевый продукт. В отдельности коробчатый, шляпный профиль, профлист, теплоизолятор обходятся дешевле. Однако при выборе данной технологии обязательным условием является точный расчет сэндвич панелей для снижения отходов кроя.

Все элементы подогнаны друг к другу, что позволяет снизить время монтажа. Однако, профиль измеряется погонными метрами, заказчику же известна квадратура фасадов, которые необходимо облицевать. Пересчетом, комплектацией занимаются сотрудники фирм, реализующих данную продукцию. Габариты профиля составляют:

длина в пределах 12 м
ширина 60 см
глубина 15 либо 10 см

Для удобства транспортировки элементы складируются пачками:

10 шт. 15 см профили
14 шт. 10 см профиля

В кузов стандартного прицепа вмещается 3 ряда по три яруса (640 квадратов широкого либо 900 квадратов узкого профиля), что позволяет снизить транспортные расходы. Теплоизолятор, уплотнительная лента доставляются отдельно.

Изготовление СИП панелей

Самый простой на сэндвич панели прайс наблюдается у СИП изделий. У их большинство параметров стандартное:

габариты – 2,5 х 1,25 м

облицовка – исключительно ОСБ либо ДСП плита без дополнительных покрытий

Изделия отличаются толщиной:

14 – 10 см – перегородочные варианты
22 – 16 см – стеновые, кровельные модификации
27,4 см – перекрытия

Подготовительные работы, необходимые к выполнению перед началом монтажа

Количество работ по предварительной подготовке будет зависеть от типа сэндвич-панелей, планируемых к монтажу. Дело в том, что они могут быть самонесущими либо обычными. В первом варианте, в качестве подготовительных работ достаточно сооружение прочного фундамента, а вот во втором придётся дополнительно собирать металлический каркас. Но в любом случае, возведение подобных конструкций не займёт слишком много времени.

К фундаменту предъявляются довольно жёсткие требования, особенно, если строение будет высоким. Поэтому нюансы его обустройства следует разобрать более подробно.

Основание и каркас для монтажа сэндвич-панелей и предъявляемые к ним требования

Если мастер имеет опыт работы с нивелиром, то работа по обустройству фундамента пойдёт гораздо быстрее и продуктивнее. Требования к основанию предъявляются следующие:

Оно должно быть максимально ровным. Допускаются небольшие перепады, однако они не должны быть больше 3 мм.
При необходимости монтажа каркаса следует помнить, что если расстояние между стойками (вертикальными и горизонтальными) не будет соответствовать ширине и высоте панели (плюс запас в 5 мм для стыковки), ничего хорошего от такого строительства ждать не придётся.
Если планируется использование древесины в качестве направляющих, необходимо запастись противопожарными и антигрибковыми пропитками в достаточном количестве.

Эти правила являются основными в работе по монтажу сэндвич-панелей и обязательны к соблюдению.

Проект ангара из сэндвич-панелей с металлическим каркасом ФОТО: galion-stroy.ru

Как резать сэндвич-панели, каким образом засверливать места крепления

Резка подобного материала имеет одну очень важную особенность. Не допускается использование в подобных целях открытого огня, да и болгарка (УШМ) с отрезным диском для этого совершенно непригодна. Высокие температуры, возникающие при работе такими инструментами, нарушат защитный слой, в результате чего, металл быстро начнёт ржаветь, что совершенно недопустимо. К тому же, при подобной работе утеплитель может воспламениться. Лучше всего использовать циркулярную пилу или электролобзик.

Вот такой пилой удобнее всего распускать панели ФОТО: vseinstrumenti.ru

Сверление производится обычной дрелью, а после того, как оно закончено, нужно обязательно убрать стружку. Это же касается и области распила.

Чтобы правильно смонтировать сэндвич-панели, нужно знать их назначение. Они могут быть стеновыми или кровельными. Каждый из видов имеет свои особенности, которые необходимо учитывать при крепеже.

Положительные характеристики сэндвич-панели

Популярность использования обусловлена рядом положительных качеств, которые по достоинству оценены современной строительной областью. Благодаря высокому качеству, сэндвич-панель имеет длительный эксплуатационный период. Этот материал не требователен в уходе, что позволяет не проводить повторную отделку, окрашивание или лакирование даже спустя десятки лет.

Панели устойчивы к воздействию солнечных лучей, что позволяет использовать их для отделки откосов. Кроме того, дополнительным преимуществом сэндвич-панелей является простота монтажа – проводить работы можно самостоятельно, причем практически сразу после установки окон. Для проведения монтажа необходим минимальный набор инструментов, что не повлечет за собой дополнительных трат.

Таким образом, можно выделить основные положительные характеристики сэндвич-панелей:

Низкая теплопередача. Простота монтажа. Повышенная влагоустойчивость. Устойчивость к механическим повреждениям. Небольшой вес.

Начало монтажа сэндвич панелей.

Когда все готово и укомплектовано, определят очередность монтажа. В зависимости от размеров здания панели могут монтироваться в горизонтальном или вертикальном положение.

Лента под сэндвич панели

Пред установкой панели на колонны и ригеля, в местах соприкосновения, клеят специальные самоклеющиеся ленты. Ленты снижают вибрацию и служат плотному прилеганию панелей к конструкциям здания.

Закрепляются панели специальными само нарезающимися винтами из углеродистой или нержавеющей стали с уплотнителем, с буром по металлу, если крепят к металлическим конструкциям.

Если каркас здания выполнен из дерева, то предварительно просверливают панель и крепят саморезами по дереву. К бетону крепят специальными дюбелями предварительной за сверловкой панели и бетонных конструкций. Длину винтов саморезов выбирают исходя от толщины панелей.

Если панель толщиной 50 мм, то применяют винт 75мм или 200мм панель то 240 мм винт.

Монтаж сэндвич панелей начинается с углов здания. Монтируют панели с помощью специальных захватывающих приспособлений струбцин. Струбцина специальный винтовой захват с обрезиненными губками, с петлями для подъема краном.

Так же для подъема панелей используют траверсы с вакуумным захватом. Если панель не больших размеров и не тяжелая допускается поднимать и закреплять ее вручную. Монтируют панели с учетом всех технологических отверстий указанных в проекте.

Монтаж кровельных сэндвич панелей

Отверстия под окна, двери, инженерные сети размечают и вырезают на земле. В этом деле пословица «семь раз померь и один раз отрежь» очень даже кстати, панели стоят от 1500 рублей за 1 м2 и если не правильно отрезали, то в большинстве случаев ее уже никуда не поставишь.

Размечают отверстия на сэндвиче с двух сторон и отрезают электрическим лобзиком с пилками по металлу. Отрезая болгаркой, с отрезным кругом по металлу, края на панели получаются рванные. Так же используют шуруповерты для крепления панелей винтами к конструкции здания. Из техники используют кран и телескопическую вышку, которые работают в паре.

Монтаж оконных откосов в сэндвич панели: технология и требования

Как правильно и быстро осуществить монтаж окон в сэндвич панели и можно ли это выполнить самостоятельно? Обычно такие вопросы возникают при замене старых оконных блоков на новые, пластиковые или деревянные. Требования к оформлению оконного проема следующие:

Надежная тепловая изоляция.
Долгая сохранность.
Нетребовательность в уходе.
Привлекательный внешний вид — ровные линии, гладкая поверхность, нейтральные цвета.

Монтаж оконных сэндвич-панелей самостоятельно можно осуществить, обладая некоторыми знаниями, навыками в строительном деле и минимальным набором строительных инструментов. Утепление таким методом особенно актуально в строениях из кирпича, бетонных панелей или блоков, в связи с особенностями строительного материала стен.

Монтаж кровельных сэндвич панелей.

1. Необходимо убедиться в том, что несущие конструкции кровли (балки, фермы) находятся на необходимом уровне, у кровли имеется необходимый уклон, расстояние между опорами (прогонами, балками, фермами) не превышает проектное.

2. В случайх предусмотренных проектом, для обеспечения безопасного соединения на все металлические поверхности примыкающие к панели наклеивают уплотняющую ленту типа «Герлен».

3. Для перемещения кровельных панелей используют ту же самую схему, что и для горизонтального перемещения стеновых панелей. Если это позволяет несущая способность конструкции кровли, то при использовании кровельных панелей с пенополистирольным наполнителем разрешается поставить и разместить на конструкции кровли одну упаковку панелей.

4. Проверяют точность размещения панелей. При использовании рекомендуемых креплений осуществляют крепление панели к несущим конструкциям.

5. Монтируют следующую панель. Внутренние швы соединения панелей делают плотными и воздухонепроницаемыми — соединение панелей уплотняют герметиком и монтажной пеной.

6. Осуществляют вальцовку общего соединения панелей. Общее соединение панелей с двойной вальцовкой обеспечивает эффективную защиту от попадания осадков в соединения и предотвращает промокание теплоизоляции панелей.

7. Устанавливают все необходимые защитные профили — на коньке крыши, карнизе, на краю кровли здания, а также на стоках дождевой воды.

Крепление сэндвич-панелей

При обшивке каркаса важно изучить пошаговую инструкцию по монтажу сэндвич-панелей и типовые узлы их крепления. Это позволяет выполнять работу не только быстро, но и качественно. Основные типовые узлы крепления:

Основные типовые узлы крепления:

угловой;
панели к цоколю;
температурный (между двумя панелями одного горизонтального ряда);
панели и парапета;
кровельной и стеновой панели;
кровельных панелей — по ширине и длине;
конькового соединения;
ендовы кровли;
стеновой панели к уже возведенной стене.

Принцип формирования типовых узлов примерно одинаков. Между отдельными элементами требуется укладка теплоизоляционного материала. Для фиксации плит к металлокаркасу используют самонарезающие шурупы, для нащельников и доборных элементов — саморезы. Под последние наносят слой силиконового герметика.

Все крепежи сажают под углом 90 градусов, используя шуруповерт или электродрель. Шурупы со специальной уплотняющей шайбой вкручивают достаточно глубоко, но без деформации. Для удобства работы на инструменте устанавливают величину крутящего момента.

Мой опыт монтажа сэндвич панелей

Всем когда-нибудь приходилось делать какую-либо работу в первый раз. Так было у меня с работой по монтажу. Вроде все инструкции прочитаешь, чертежи изучишь и все равно в процессе работы думаешь, а правильно ли делаешь. Все потому, что не знаешь какого результата ждать.

В статье «Моя стройка 3» описано начало моей очередной вахты на стройке и мое первое знакомство по монтажу сэндвич панелей с их демонтажа. На этом объекте КПП 5 раз устанавливали и демонтировали сэндвич панели.

Панели монтируют один раз, так как они легко ломаются, утеплитель отслаивается. У нас вид данных панелей очень попортился после неоднократных установок.

Первые ошибки не проверили геометрию металлоконструкций. В процессе монтажа панелей это все вылезло не ровные углы, пришлось резать некоторые панели вдоль и большие щели.

Кровельные панели из-за не соблюдения диагоналей каркаса здания приходилось резать, так как не совпадали стыки и выход по краям здания панелей.

Не могли найти захваты, струбцины, для монтажа. Делали отверстия, по краям сэндвич панели, продевали проволоку для подъема краном и таким способом монтировали. Несколько случаев было проволока прорезала тонкий метал панелей, что приводило к падению и излому.

Установили панели, но не прокрасили сварочные соединения металлокаркаса, не приклеили ленту заказчик заставил демонтировать. После многочисленных ошибок работа по монтажу сэндвич панелей наладилась и все пошло нормально.

Были, правда, на других объектах такие ошибки, рабочие вырезали проем не по размеру, пришлось новую панель заказывать.

Панели на стройку приходят в пленке, которая служит для защиты покрытия при транспортировки.Пленка на наружной стороне удаляется сразу во время монтажа,¸ а на внутренней можно удалить после окончания работ. На некоторых объектах, видел такую картину, рабочие отдирали пленку на сэндвич панелях маленькими кусочками, так как сразу не отодрали, долго простояла и клей высох.

Видео с строительной площадки, как монтируют каркас колонн (детям до 16 лет смотреть запрещено присуствует ненормативная лексика) и в конце ролика показаны работы по монтажу сэндвич панелей

Какие виды сэндвич панелей есть, можно узнать из статьи “ПВХ сэндвич панели”. После того как вы произвели монтаж сэндвич панелей, следует следующая операция монтаж нащельников, как подводные камни могут быть в этом деле читайте здесь.

Ваша благодарность за мою статью это клик по любой кнопке ниже. Спасибо!

Устройство и применение негорючих сэндвич-панелей

В современных офисных зданиях, развлекательных и торговых центрах существует возможность перепланировки помещений с оперативным возведением стен по заявкам конкретных заказчиков.

Для этих целей предназначены мобильные конструкции, популярной разновидностью которых являются противопожарные перегородки из сэндвич-панелей. Они помогают значительнее экономнее использовать площадь, соответствуя требованиям безопасности.

Применение

Высокие показатели пожарной безопасности в сочетании с другими эксплуатационными качествами обуславливают растущую популярность сэндвич-панелей при первичном обустройстве и переоборудовании помещений. Среди главных достоинств следует назвать следующие характеристики:

термостойкость;
небольшой вес;
удобство монтажа;
механическая прочность;
устойчивость к коррозионному окислению;
мобильность;
декоративное оформление, соответствующее современным тенденциям в дизайне интерьеров.

Широта ассортимента противопожарных перегородок позволяет подобрать продукцию с подходящими для каждого клиента расценками, габаритами, вариантами текстуры и цвета наружных поверхностей.

Сэндвич-панели устанавливают при возведении ангаров; складских помещений; производственных цехов; торговых залов и павильонов; заправок, моек, станций обслуживания автомобилей; развлекательных заведений; спортивных сооружений.

Усиленные конструкции противопожарных перегородок с тремя слоями металла используют для наружного оформления зданий, внутреннего обустройства помещений с повышенным риском возникновения пожаров.

Требования безопасности

Традиционные строительные материалы классифицируются по величине пожарной опасности на основании общегосударственного свода нормативных правил, в соответствии с которыми продукция может быть совсем негорючей и горючей в большей или меньшей мере.

Известные всем строителям требования в первую очередь относятся к цельным однородным материалам, к которым многослойные противопожарные перегородки в полной мере отнести нельзя. Поэтому в сопроводительных сертификатах указаны пределы огнестойкости, обозначенные буквой Е, и цифрой – количеством минут, которое выдерживает материал.

Важно знать, что государственные нормативы безопасности подразделяют противопожарные перегородки на две больших группы. Таблица

Пределы огнестойкости сэндвич-панелей с наполнителем из минеральной ваты

Таблица. Пределы огнестойкости сэндвич-панелей с наполнителем из минеральной ваты

Тип панелей	Толщина
50	80	100	120	150	200	250
Стеновые	EI 30	ЕI 30	EI 90	ЕI 90	EI 150	ЕI 150	EI 150
Кровельные	REI 30	RЕI 30	REI 30	RЕI 30	REI 30	RЕI 30	REI 30
Группа горючести	НГ

Пределы огнестойкости зависят от материала наполнителя, каркаса и ограничивающих листов, а также внешних декоративных покрытий на поверхности панелей. В зависимости от типа здания, помещения, в котором планируется монтаж противопожарных перегородок, выбирают продукцию соответствующей категории огнестойкости, отдавая предпочтение негорючим материалам.

Особенности монтажа

Негорючая сэндвич-панель может обеспечить противопожарную безопасность в случае грамотного монтажа, который могут выполнить только компетентные мастера. Перегородка должна полностью изолировать одну часть помещения от всего остального пространства, занимая полностью всю ширину и длину. В конструкции нельзя оставлять щелей, зазоров в местах прохождения коммуникаций.

Места, в которых перегородка примыкает к потолкам, полам, стенам должны быть заизолированы составами с аналогичным пределом огнестойкости. Монтаж в сэндвич-панелях окон, дверей, люков, любых других конструкционных элементов нужно проводить с учетом нормативных требований безопасности.

Планируя приобретение противопожарной перегородки, следует не забыть очевидное. Сэндвич-панели устанавливают в здания из бетона, кирпича и других подобных материалов. В домах из обычной древесины делать монтаж таких перегородок не имеет смысла.

Учитывая важность функций, которые возложены на негорючие сэндвич-панели, покупку нужно делать только в специализированных заведениях с авторитетом и положительным имиджем. Наличие сертификатов с количественными показателями пределов огнестойкости при этом обязательно

оценок: 1, 4,00 Загрузка…

Технология монтажа

Процесс монтажа откосов состоит из нескольких этапов:

Основные этапы монтажа

Следует отметить, что отделка откосов пластиковых окон сэндвич панелями и деревянных выполняется одинаково. Далее я подробно расскажу. как осуществляется работа на каждом из этих этапов.

Пример выравнивания оконного проема деревянными рейками

Подготовка поверхности

Перед тем. как установить сэндвич панели на окна, обязательно нужно подготовить поверхность. Делается это следующим образом:

в первую очередь выровняйте оконный проем. Для этого удалите старые куски штукатурки и прочие неровности. В некоторых случаях для выравнивания проема, по периметру устанавливают деревянные рейки при помощи саморезов или даже дюбель гвоздей. В процессе монтажа реек обязательно используйте строительный уровень, чтобы оконный проем получился ровным;
также нужно подрезать монтажную пену межу стеклопакетом и оконным проемом, которая может помешать дальнейшей работе;
затем проем необходимо очистить от пыли. Для этого пропылесосьте поверхность или протрите влажной тряпкой.

Теперь, когда проем подготовлен, можно приступать непосредственно к монтажу.

Монтаж стартового профиля

Установка оконных откосов из сэндвич-панелей предполагает монтаж П-образного профиля по периметру окна. Эта работа осуществляется в такой последовательности:

первым делом промеряйте раму окна по периметру;
затем нарежьте профиль на полоски необходимой длины. Для этого можно воспользоваться монтажным ножом или специальными ножницами;
теперь при помощи строительного уровня нанесите на оконную раму разметку расположения профиля. Это необходимо для того, чтобы вертикальные направляющие располагались строго вертикально, а горизонтальная, соответственно, горизонтально;

Пример крепления стартового профиля

теперь прикрепите направляющие к оконной раме по разметке при помощи саморезов. Последние должны располагаться с шагом около 20 сантиметров.

На этом процесс монтажа направляющих завершен.

Раскройка является очень ответственным этапом, поэтому работу необходимо выполнять аккуратно и внимательно. Инструкция выглядит так:

первым делом промеряйте наружные стороны оконного проема;
после этого измеряйте глубину проема с каждой стороны в нескольких местах;

теперь согласно полученным данным нужно нанести разметку на панели с учетом того, что внутренние их торцы, т.е. примыкающие к стеклопакету, должны соответствовать длине направляющих. Чтобы упростить эту задачу, можно воспользоваться специальным угломером (малкой), который позволит измерить углы проема, чтобы потом использовать его как шаблон для нанесения разметки;
теперь по разметке нужно вырезать заготовки. Для этого можно воспользоваться электролобзиком, монтажным ножом или даже ножовкой по металлу.

На рынке присутствует некачественный материал, который быстро желтеет на солнце и даже растрескивается. Поэтому делать покупку желательно в крупном строительном магазине. При этом имейте в виду, что цена на панели начинается от

600 рублей за м 2 .

Когда все три заготовки будут готовы, можно приступать к их монтажу.

Запенивание пространства между заготовкой и проемом

Установка откосов

На завершающем этапе устанавливаются откосы из сэндвич панелей на окна. Делается это следующим образом:

начинайте установку с монтажа верхнего откоса. Для этого вставьте заготовку в направляющую;
теперь заполните монтажной пеной пространство между панелью и оконным проемом, как показано на фото выше;
далее надо зафиксировать деталь в горизонтальном положении. Для этого воспользуйтесь малярным скотчем, который следует наклеить на нее полосками с заворотом на стены;
далее по такой же схеме устанавливаются вертикальные откосы;

На фото – наклеивание уголков

затем по периметру оконного проема следует установить ПВХ уголки, которые придадут откосам завершенный вид и скроют щели.

Толщина материала бывает от 6 до 32 мм. Чем они толще, тем, соответственно, выше их теплоизоляционные качества.

Следует отметить, что существует еще один способ монтажа откосов. Он заключается в использовании F-образного профиля, который по периметру проема крепится к стенам. При этом откос вставляется межу двумя хвостиками профиля, в остальном же работа осуществляется по описанной выше схеме.

Вот, пожалуй, и вся информация относительно установки откосов, которой я хотел с вами поделиться.

https://youtube.com/watch?v=IF9kB0oQLgE

Выполнить откосы из сэндвич-панелей гораздо проще, чем из гипсокартона или штукатурки, что позволяет выполнять эту работу даже новичкам. При этом отделка получается с отличными эксплуатационными качествами. Единственное, в данном деле требуется аккуратность и внимательность.

Ошибки монтажа

Крепление сэндвич-панелей требует определенных знаний и опыта. Для многих даже пошаговой инструкции к работе будет недостаточно, поэтому совершить ошибки легко

На что же обратить внимание, чтобы их избежать?

Панели не оставляют не зафиксированными, если работа прерывается.
После установки каждой третьей панели проверяют ровность конструкции отвесом или строительным уровнем.
Нельзя вкручивать крепежи без предварительной разметки.
Защитную пленку снимают с панелей полностью и сразу после монтажа. В противном случае на ней накапливается грязь и влага.
Нельзя допускать слишком сильного вдавливания крепежей в панели, так как это ведет к их деформации и потере эксплуатационных свойств.
Струбцины не снимают до тех пор, пока не убедятся в надежной фиксации панелей.

Если нет нужных инструментов, свободного времени, уверенности в собственных силах и соответствующих навыков, работу по монтажу сэндвич-панелей лучше доверить специалистам.
