В чем состоит сердечник трансформатора?
Сердечник трансформатора представляет собой основную часть устройства, отвечающую за его работу. Он состоит из отдельных пластин, изготовленных из специальных материалов с высокой магнитной проницаемостью, таких как кремний или легированная сталь.
Пластины сердечника имеют форму прямоугольных листов и укладываются друг на друга, создавая стеклянную или чугунную структуру. Это делается для того, чтобы уменьшить потери энергии в виде тепла и магнитные потери в трансформаторе.
С использованием отдельных пластин можно добиться разделения магнитных потоков, что позволяет понизить энергетические потери в сердечнике. Кроме того, такая структура позволяет увеличить общую площадь поверхности пластин, что приводит к увеличению эффективности трансформатора.
Сердечник трансформатора играет важную роль в процессе преобразования энергии и обеспечивает стабильность его работы. Он сосредоточивает магнитное поле вокруг обмоток, обеспечивая передачу энергии между ними. Благодаря своей структуре и материалу, сердечник обеспечивает минимальные потери и эффективное функционирование трансформатора.

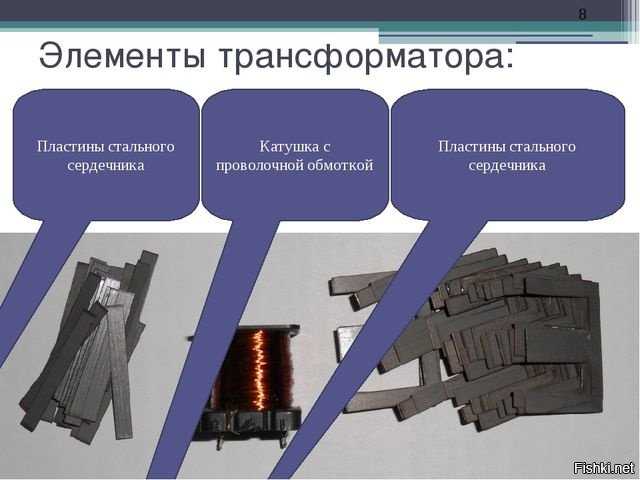

Отдельные пластины
Сердечник трансформатора состоит из отдельных пластин, которые имеют специальную структуру и форму. Такой подход к конструкции сердечника обеспечивает оптимальную работу трансформатора и повышает его эффективность.
Пластины изготавливаются из материала с высокой магнитной проницаемостью, такого как электрическая сталь или кремний. Они обладают низким сопротивлением электрическому току и позволяют минимизировать потери энергии в сердечнике.
Отдельные пластины в сердечнике трансформатора имеют форму прямоугольников или квадратов. Такая геометрия позволяет увеличить поверхность взаимодействия с магнитным полем, что способствует более эффективной передаче энергии от одной обмотки к другой.
Для уменьшения потерь от электрических токов в пластинах, между ними обычно находятся изоляционные слои. Это позволяет предотвратить замыкание электрической цепи и повысить эффективность работы трансформатора.
Выбор материала, геометрии и способа сборки пластин в сердечнике трансформатора является важным этапом его производства. Тщательная оптимизация этих параметров позволяет создать трансформатор с высокой эффективностью и долгим сроком службы.
Материалы для сердечника
Однако, в целях улучшения эффективности работы и снижения потерь, сердечник изготавливается из отдельных пластин. Пластины создают пространство между ними, чтобы уменьшить токовые потери. Каждая пластина имеет магнитную проницаемость, которая позволяет легко пропускать магнитный поток и образовывать замкнутую магнитную цепь.
Одной из самых распространенных материалов для изготовления сердечников является кремниевая сталь. Она обладает высокой электрической и магнитной проводимостью, а также хорошими магнитными свойствами. Другими материалами, которые можно использовать для сердечника, являются никель, пермаллой и нанокристаллический материал.
Выбор материала для сердечника зависит от таких факторов, как требуемая частота работы, мощность трансформатора и требования к магнитной проницаемости и потерям в сердечнике. Каждый материал имеет свои преимущества и недостатки, и выбор материала должен быть основан на требованиях конкретного применения.
Сборка сердечника
Перед сборкой пластины специально обрабатываются для улучшения их электрических свойств. Обычно пластины пропускают через процесс гальванического покрытия, где на их поверхность наносятся тонкие слои материалов, таких как никель, кремний или железо.
После обработки пластины выкладывают в определенном порядке одна на другую. Это нужно для создания «путь» для магнитного потока, который будет по проходить внутри сердечника. Каждая пластина укладывается с небольшим смещением относительно предыдущей, чтобы улучшить характеристики сердечника.
После того как все пластины расположены в нужном порядке, они прессуются с помощью специального пресса. Это необходимо для того, чтобы достичь достаточной прочности и компактности сердечника. Прессование пластин также помогает создать максимально плотный контакт между ними, что уменьшает потери электромагнитной энергии.
После прессования пластины пропитываются специальным изоляционным составом для создания надежной изоляции между ними. Изоляционный материал обычно является гибким и позволяет достичь максимальной изоляции, не нарушая контакта между пластинами.
Сборка сердечника — это важный этап в производстве трансформатора. Корректное выполнение всех операций обеспечивает высокую эффективность и надежность работы трансформатора.
Магнитопровод — трансформатор
Магнитопровод трансформатора для уменьшения потерь на вихревые токи собирается из листовой электротехнической стали толщиной 0 35 или 0 5 мм.
Магнитопровод трансформатора собирают встык или внахлест. При сборке встык все части магнитопровода собирают раздельно из отдельных полос или пластин и затем вместе. При такой сборке просто осуществляется монтаж и демонтаж трансформатора, но в месте стыка необходимо поместить изоляционную прокладку, увеличивающую магнитное сопротивление. При установке ярма его пластины не будут точно совпадать с пластинами стержня, в результате чего пластины ярма и стержня окажутся замкнутыми. Такое замыкание поведет к увеличению вихревых токов, которые могут вызвать недопустимо высокий нагрев стали в месте стыка. Нагрев может стать настолько большим, что стальные пластины сплавятся в сплошную массу и трансформатор выйдет из строя. При сборке магнитопровода внахлест стальные пластины укладывают так, чтобы у лежащих рядом полос разрезы были в различных точках. Такая сборка усложняет монтаж и демонтаж трансформатора, но и позволяет значительно уменьшить магнитное сопротивление, так как пластины плотно прилегают одна к другой.
Магнитопровод трансформатора должен быть надежно заземлен.
|
К задаче. |
Магнитопровод трансформатора набран из полос электротехнической стали шириной 49 мм и толщиной 0 3 мм.
Магнитопровод трансформатора выполняет функции магнитной системы и одновременно его конструктивной и механической основы. В конструкции магнитопровода различают активную часть, непосредственно проводящую магнитный поток, и неактивную часть, придающую магнитопроводу необходимую жесткость и являющуюся остовом для установки и крепления на нем различных деталей.
Магнитопроводы трансформаторов мощностью 630 — 1000 ква устанавливают на полу около рабочего места, мощностью 1600 — 6300 ква — на сборочную площадку, оборудованную специальными стеллажами и подготовленную к установке магнитопровода.
Магнитопроводы трансформаторов изготовляются также методом штамповки отдельных Ш — образных или П — образных пластин и перемычек с последующей сборкой ( шихтовкой) их в пакет.

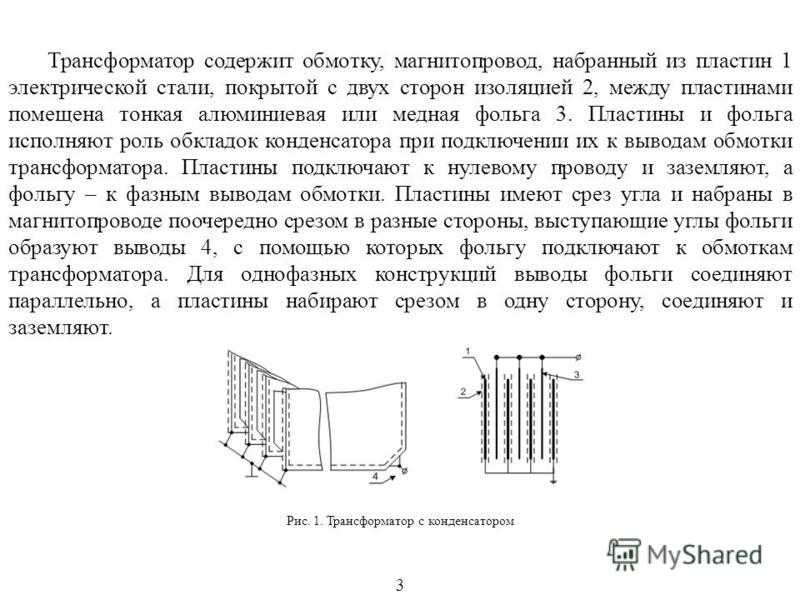

Магнитопроводы трансформаторов изготовляют из тонких пластин электротехнической стали, изолированных друг от друга для уменьшения потерь от вихревых токов. Пластины вырезают из листовой стали. Отходы, образующиеся при раскрое пластин магнито-проводов крупных трансформаторов, используют для изготовления пластин ыагнитопроводов трансформаторов меньших габаритов.
|
Расположение пластин шихтованного магнитопровода. |
Магнитопроводы трансформаторов мощностью выше 10000 ква собирают, поднимают и поворачивают в специальных приспособлениях, предохраняющих их от деформации и повреждений. Направляющие оправки при сборке трансформаторов большой мощности устанавливают так, чтобы в каждую пластину входило не менее двух оправок.
Магнитопроводы трансформаторов мощностью в несколько десятков или сотен вольтампер собирают из пластин Г -, П — и Ш — об-разной формы. При сборке обмотку вкладывают в стальную плиту с отверстием, размеры которого соответствуют наружному размеру обмотки. Пластины магнитопровода закладывают поочередно в обмотку с торцовых сторон по 2 — 5 шт. Собранные магнитопроводы вместе с обмоткой поступают на пневматический пресс, где они прессуются и скрепляются.
Магнитопровод трансформатора представляет собой замкнутую магнитную цепь, состоящую из стержней и ярм. На стержнях расположены обмотки; ярма соединяют стержни и образуют, таким образом, замкнутую магнитную цепь.
Магнитопровод трансформатора собирают из отдельных листов электротехнической стали толщиной 0 35 или 0 5 мм марки Э42 горячей прокатки или марки Э310 и Э320 холодной прокатки.

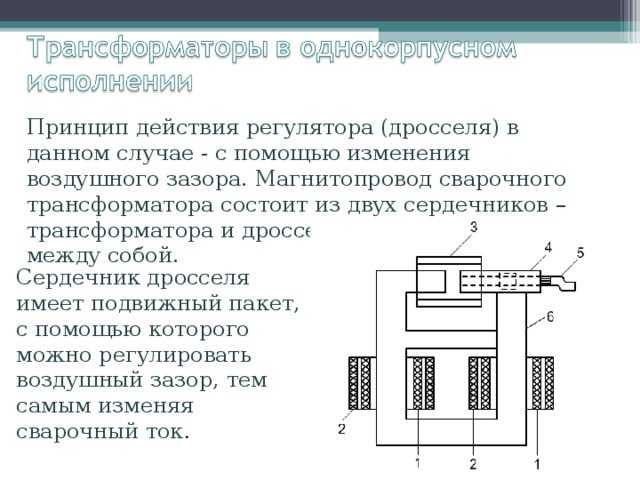

Магнитопровод трансформатора рис. 8.62 имеет зазор, в который вставлен брус Б из того же материала, что и магнитопровод.
Что делает трансформатор
У трансформатора много полезных и важных функций:
Передает электричество на расстояние. Он способен повышать переменное напряжение. Это помогает передавать переменный ток на большие расстояния. Так как у проводов тоже есть сопротивление, от источника тока требуется высокое напряжение, чтобы преодолеть сопротивление проводов. Поэтому, трансформаторы незаменимы в электросетях, где они повышают напряжение до десятки тысяч вольт. Еще возле электростанций, которые вырабатывают электрический ток, стоят распределительные трансформаторы. Они повышают напряжение для передачи их потребителям. А возле потребителей стоит понижающий трансформатор, который уменьшает напряжение до 220 В 50 Гц.
Питает электронику. Трансформатор — это часть блока питания. Он понижает входное сетевое напряжение, которое затем выпрямляется диодным мостом, фильтруется и подается на плату. По сути, он используется практически в любом блоке питания и преобразователе.
Питает радиолампы и электронно-лучевые трубки. Для радиоламп нужен большой спектр напряжений. Это и 12 В и 300 В и др.
Для этих целей и делают трансформаторы, которые понижают и повышают сетевое напряжение. Это делается за счет разных обмоток на одном сердечнике. Разновидностью ламп являются электронно-лучевые трубки (ЭЛТ). Они используются в электронных микроскопах, где с помощью пучка электронов можно получить детальные изображения микроскопических поверхностей. Для них нужны высокие напряжения, порядка нескольких десятков тысяч киловольт. Это нужно для того, чтобы в вакуумной трубке можно было разогнать пучок электронов до больших скоростей. Электрон в вакууме может повышать скорость своего передвижения за счет повышения напряжения. И здесь, кстати, используется импульсный трансформатор. Он повышает напряжение за счет работы ШИМ (широтно-импульсной модуляции). Такие трансформаторы называются строчными (или развертки).
Это название неспроста, так как такой трансформатор выполняет функцию строчной развертки. По сути кинескоп — это и есть электронно-лучевая трубка. Поэтому, для работы телевизоров, где используется кинескоп, нужен строчный трансформатор.
- Согласует сопротивления. В усилителях звука согласование источника и потребителя играет важную роль. Поэтому, есть согласующие трансформаторы, которые позволяют передать максимум мощности в нагрузку. Если бы не было такого трансформатора, то лаповые усилители, которые были рассчитаны на 100 Вт, выдавали бы менее 50 Вт в нагрузку.
Например, выход усилителя 2 кОм, а трансформатор согласует сопротивление и понижает напряжение для щадящей работы динамиков. А на его вторичной обмотке сопротивление всего несколько десятков Ом.
Для безопасности. Трансформатор создает гальваническую развязку между сетью и блоком питания. Это последний рубеж безопасности в блоке питания, если что-то пойдет не так. Будет время для срабатывания предохранителя. Или же катушки и магнитопровод расплавятся, но потребителю не дадут сетевую нагрузку. Он физически не связан с сетью 220 В. Связь есть только с помощью магнитного поля (взаимоиндукции). И если трансформатор рассчитан на 100 Вт, то он сможет выдать только 100 Вт.
Поэтому, потребитель будет защищен от опасных высоких токов. Именно из-за этого бестрансформаторные блоки питания считаются опасными.
Деталь оружия. В электрошокерах используются высокие напряжения. И их помогает форматировать высоковольтный трансформатор. А еще он используется в некоторых схемах Гаусс пушки.
Принцип работы трансформатора
Принцип работы трансформатора основан на явлении электромагнитной индукции. Если на первичную обмотку подать переменное напряжение , то по виткам обмотки потечет переменный ток , который вокруг обмотки и в магнитопроводе создаст переменное магнитное поле. Магнитное поле образует магнитный поток , который проходя по магнитопроводу пересекает витки первичной и вторичной обмоток и индуцирует (наводит) в них переменные ЭДС – и . И если к выводам вторичной обмотки подключить вольтметр, то он покажет наличие выходного напряжения , которое будет приблизительно равно наведенной ЭДС (рис. 3).
Рис. 3 — Работа трансформатора без нагрузки
При подключении к вторичной обмотке нагрузки, например, лампы накаливания, в первичной обмотке возникает ток , образующий в магнитопроводе переменный магнитный поток изменяющийся с той же частотой, что и ток . Под воздействием переменного магнитного потока в цепи вторичной обмотки возникает ток , создающий в свою очередь противодействующий согласно закону Ленца магнитный поток , стремящийся размагнитить порождающий его магнитный поток (рис. 4).
Рис. 4 — Работа трансформатора с нагрузкой
В результате размагничивающего действия потока в магнитопроводе устанавливается магнитный поток равный разности потоков и и являющийся частью потока , т.е.
Результирующий магнитный поток обеспечивает передачу магнитной энергии из первичной обмотки во вторичную и наводит во вторичной обмотке электродвижущую силу , под воздействием которой во вторичной цепи течет ток . Именно благодаря наличию магнитного потока и существует ток , который будет тем больше, чем больше . Но и в то же время чем больше ток , тем больше противодействующий поток и, следовательно, меньше .
Из сказанного следует, что при определенных значениях магнитного потока и сопротивлений вторичной обмотки и нагрузки устанавливаются соответствующие значения ЭДС , тока и потока , обеспечивающие равновесие магнитных потоков в магнитопроводе, выражаемое формулой приведенной выше.
Таким образом, разность потоков и не может быть равна нулю, так как в этом случае отсутствовал бы основной поток , а без него не мог бы существовать поток и ток . Следовательно, магнитный поток , создаваемый первичным током , всегда больше магнитного потока , создаваемого вторичным током .
Величина магнитного потока зависит от создающего его тока и от числа витков обмотки, по которой он проходит.
Напряжение, которое выдает нам трансформатор на вторичной обмотке, зависит от количества витков, которые намотаны на первичной и вторичной обмотке!
где — напряжение на вторичной обмотке — напряжение на первичной обмотке — количество витков первичной обмотки — количество витков вторичной обмотки — сила тока первичной обмотки — сила тока вторичной обмотки
Из этой формулы можно сделать вывод: увеличиваем напряжение – уменьшается ток, уменьшаем
напряжение – увеличивается ток.
Отношение напряжений между первичной и вторичной обмотками называют коэффициент трансформации.
В трансформаторе соблюдается закон сохранения энергии, то есть какая мощность в трансформатор заходит, такая и выходит.
Для переменного тока мощность определяется также, но только вместо постоянного напряжения берется среднеквадратичное напряжение.
Мощность трансформатора зависит от размеров сердечника, рабочей частоты преобразования.
Трансформаторы, которые выдают одинаковые напряжения на выходе и на входе, называют разделительными (развязывающими) (рис. 5).
Рис. 5 — Схематичное изображение разделительного трансформатора
Если вторичная обмотка содержит больше витков, чем первичная, то развиваемое в ней напряжение будет больше напряжения, подаваемого на первичную обмотку, и такой трансформатор называют повышающим (рис. 6). У повышающего трансформатора вторичная обмотка наматывается
более тонким проводом, чем первичная, так как максимальный ток вторичной обмотки будет меньше тока первичной обмотки.
Рис. 6 — Схематичное изображение повышающего трансформатора
Если же вторичная обмотка содержит меньшее число витков, чем первичная, то и напряжение ее будет меньше, чем напряжение подаваемое на первичную обмотку, и такой трансформатор называют понижающим (рис. 7). Первичная обмотка понижающего трансформатора всегда будет намотана более тонким проводом, чем вторичная. Связано это с тем, что при понижении напряжения возможно увеличение тока во вторичной обмотке, следовательно, нужен провод большего сечения.
Рис. 7 — Схематичное изображение понижающего трансформатора
Потери энергии в трансформаторе
Коэффициент полезного действия трансформаторов достаточно высок. Тем не менее, в обмотке и сердечнике происходят потери энергии, приводящие к тому, что температура при работе трансформатора повышается. Для трансформаторов небольшой мощности это не представляет проблемы, и все тепло уходит в окружающую среду – используется естественное воздушное охлаждение. Такие трансформаторы называют сухими.
В более мощных трансформаторах воздушного охлаждения оказывается недостаточно, и применяется охлаждение маслом. В этом случае трансформатор помещается в бак с минеральным маслом, через которое тепло передается стенкам бака и рассеивается в окружающую среду. В трансформаторах высоких мощностей дополнительно применяются выхлопные трубы – если масло закипает, образовавшимся газам нужен выход.
Обозначение трансформаторов на схемах
На принципиальных схемах обмотки трансформатора обозначают катушками индуктивности, расположенных близко одна от другой, а магнитопровод – линией между катушками. Низкочастотные трансформаторы со стальными магнитопроводами и магнитопроводами из железоникелевых сплавов, например, пермаллоя, на схемах обозначаются буквой «Т», а обмотки трансформаторов обозначаются римскими цифрами. Иногда используют условную нумерацию их выводов в соответствии с маркировкой указанной на корпусе трансформатора.
Рис. 28 — Обозначение трансформаторов на схемах
В радиочастотной технике обмотки высокочастотных трансформаторов нередко являются элементами колебательных контуров и фильтров, поэтому на схемах им присваивают буквенное значение катушек индуктивности «L». Высокочастотные трансформаторы могут быть как с магнитопроводом, так и без него, а их обмотки (катушки) могут располагаться на одном или разных каркасах, но очень близко друг к другу.
Если магнитопровод является общим для всех обмоток, то на схемах его обозначают прерывистой линией (рис. 29, а), если же каждая из катушек имеет свой магнитопровод, то его изображают над катушками (рис. 29, б).
Рис. 29 — Обозначение высокочастотных трансформаторов
Возможность подстройки индуктивности катушек изменением положения магнитопровода отображают знаком подстроечного регулирования, который пересекает символы обмоток (рис. 30, а), а чтобы показать индуктивную связь между катушками, их символы пересекают знаком регулирования (рис. 30, б).
Рис. 30 — Обозначение на схемах подстройки индуктивности
В приемной и передающей радиоаппаратуре для корректной работы некоторых блоков, содержащих трансформаторы, иногда требуется знать фазировку обмоток, т.е. порядок подключения выводов. В таких случаях на принципиальных схемах начало обмоток трансформаторов и катушек индуктивности обозначают жирной точкой, которую ставят у соответствующего вывода (рис. 31).
Рис. 31 — Обозначение на схемах начала обмотки
Силовые трансформаторы могут иметь несколько вторичных обмоток с различными напряжениями, но общее количество обмоток обычно не превышает 4-5 (рис. 32).
Рис. 32 — Обозначение многообмоточного трансформатора
Некоторые устройства, питающиеся от сети переменного тока (коллекторные электродвигатели, сварочные аппараты и т.п.), создают интенсивные помехи, которые через электрическую сеть и силовой трансформатор могут проникнуть в аппаратуру и нарушить ее работу. Для ослабления этих помех между первичной (сетевой) и остальными обмотками помещают электростатический экран, представляющий собой незамкнутый виток из полоски медной или алюминиевой фольги или один слой изолированного провода. Вывод экрана соединяют с шасси или с общим проводом (корпусом) прибора, а наличие экранирующей обмотки изображают штриховой линией, параллельной символу магнитопровода, со знаком корпуса прибора на конце.
Рис. 33 — Обозначение экранирующей обмотки
Иногда для работы в измерительной и бытовой аудиоаппаратуре обмотку трансформатора экранируют путем размещения внутри металлического футляра (экрана) из магнитного материала, который также соединяют с шасси или с общим проводом (корпусом) прибора.
Литература:
- В. А. Волгов – «Детали и узлы радио-электронной аппаратуры», Энергия, Москва 1977 г.
- В. Н. Ванин – «Трансформаторы тока», Издательство «Энергия» Москва 1966 Ленинград.
- И. И. Белопольский – «Расчет трансформаторов и дросселей малой моности», М-Л, Госэнергоиздат, 1963 г.
- Г. Н. Петров – «Трансформаторы. Том 1. Основы теории», Государственное Энергетическое Издательство, Москва 1934 Ленинград.
- В. Г. Борисов, – «Юный радиолюбитель», Москва, «Радио и связь» 1992 г.
Устройство трансформатора
В большинстве случаев конструктивно трансформатор состоит из замкнутого магнитопровода (сердечника) с расположенными на нем двумя катушками (обмотками) электрически не связанных между собой. Схематичное устройство простого трансформатора с двумя обмотками показано на рис. 2. Магнитопровод изготавливают из ферромагнитного материала, а обмотки мотают медным изолированным проводом и размещают на магнитопроводе.
Одна обмотка подключается к источнику переменного тока и называется первичной (I), с другой обмотки снимается напряжение для питания нагрузки и обмотка называется вторичной (II).
Рис. 2 — Устройство трансформатора
Для низкочастотных трансформаторов материалом магнитопровода служит пермаллой, трансформаторная сталь. Для более высокочастотных – феррит. У высокочастотных маломощных трансформаторов роль сердечника может выполнять воздушная среда. Дело в том, что с ростом частоты
преобразования габариты магнитопровода резко уменьшаются.
Если сравнить трансформатор лампового телевизора с силовым
трансформатором, который установлен в современном полупроводниковом
телевизоре, то разница будет ощутима. Трансформатор лампового телевизора
весит несколько килограммов, высокочастотный трансформатор
современного телевизора несколько десятков или сотен граммов.
В современной электронике понижение напряжения осуществляется с
помощью высокочастотых импульсных преобразователей, где трансформатор
преобразует ток частотой в 20 – 40 кГц, это и позволяет уменьшить размеры магнитопровода (сердечника), снизить затраты на медный провод. В старых
ламповых телевизорах трансформаторы работали на частоте 50 Гц, что
вносило необходимость использовать массивные многокилограммовые
трансформаторы.
Трансформаторы бывают однофазные и трехфазные. Что это означает? Есть переменный ток, который течет по четырем проводам — три фазы и ноль — это и есть трехфазный электрический ток. А есть переменный ток, который течет по двум проводам — фаза и ноль — это однофазный ток. Для того, чтобы из трехфазного сделать однофазный, достаточно взять один провод трехфазного и его другой провод — ноль. Однофазный электрический ток поступает в Ваши дома. В розетке электросети переменный однофазный электрический ток 220 В.
Виды обмоток трансформаторов
Обмотки выполняется обмоточным проводом круглого сечения, покрытым эмалевой или эмалево-волокнистой изоляцией. В качестве обмоточного провода используют алюминий или медь, но в основном медь, которая обладает наименьшим сопротивлением по сравнению с другими проводниковыми материалами.
Существуют два различных способа выполнения обмоток – многослойная и галетная (дисковая).

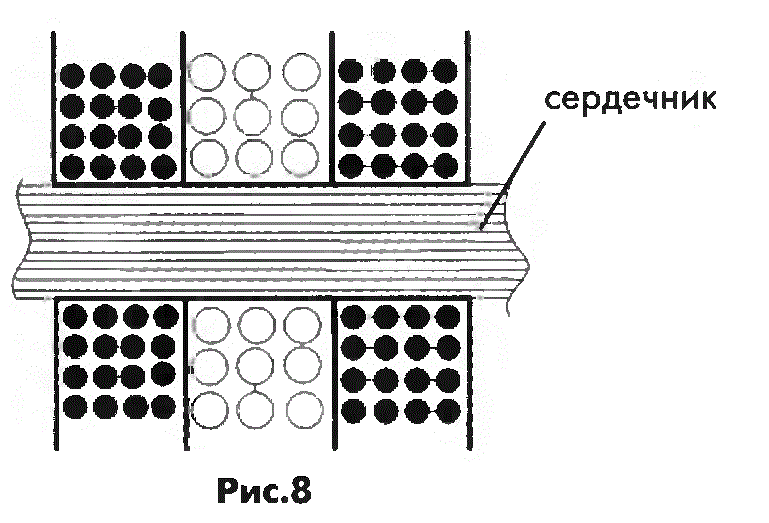

Многослойная обмотка наматывается непрерывно до получения заданного количества витков и располагается по всей длине стержня магнитопровода или его части, отведенной для данной обмотки. Разновидностью многослойной обмотки является секционная обмотка, которая разбивается на ряд секций, где каждая секция занимает часть длины стержня, но все вместе они составляют единую обмотку.

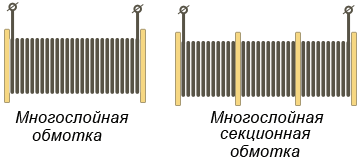

Рис. 21 — Многослойная и секционная обмотки
Многослойная обмотка отличается простотой выполнения и может быть намотана на каркасе или быть бескаркасной. При намотке на каркас провод укладывают беспорядочным расположением витков – намотка «внавал» или укладывают правильными рядами – рядовая намотка.
Намотка внавал проще в производстве, но из-за возможного западания отдельных витков в толщу намотки может понизится электрическая прочность обмотки. Как правило, такая намотка используется при изготовлении броневых трансформаторов малой мощности. На рисунке 22 показано схематичное заполнение каркаса витками обмоточного провода, а числами обозначена нумерация витков, показывающая, как витки провода могут укладываться при их намотке внавал.
Рис. 22 — Намотка внавал
При рядовой намотке провод укладывается виток к витку и каждый слой прокладывают изолирующей прокладкой, например, из конденсаторной или кабельной бумаги, что повышает электрическую и механическую прочности.

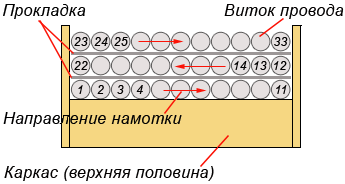

Рис. 23 — Рядовая намотка
При рядовой намотке можно отказаться от сложного каркаса и производить укладку провода на простую цилиндрическую гильзу, закрепляя витки клеем или лаком. Для повышения прочности каждый последующий слой делается короче предыдущего на 0,5–1 мм и такая бескаркасная намотка удобна для массового производства.
Рис. 24 — Бескаркасная намотка
Галетная обмотка выполняется в виде отдельных элементов, галет, где каждая галета представляет собой полностью законченную деталь. Галеты одна за другой нанизываются на стержень магнитопровода и соединяются между собой электрически или иным способом. Отдельные галеты могут изготавливаться независимо одна от другой, что допускает возможность замены отдельных секций трансформатора во время ремонта.
Рис. 25 — Галетная обмотка
Обмотки трансформаторов должны быть хорошо изолированы как от магнитопровода, так и друг от друга. Изоляция обмоток от магнитопровода осуществляется при помощи каркасов (катушек), изготавливаемых из листовых изоляционных материалов с хорошей электрической и механической прочностью, например, электрокартона, прессшпана, гетинакса, различных изоляционных пластмасс.
Выбор материала каркаса определяется его стоимостью, удобством обработки и теплостойкостью, а конструкция каркаса определяется способом намотки и устройством выводов. Намотка внавал требует применения каркаса в виде катушки, тогда как бескаркасная намотка выполняется на простых цилиндрических каркасах (гильзах), склеенных из кабельной бумаги. Широкое применение нашли склеенные и составные каркасы из листовых материалов. Конструкции различных каркасов показаны на рисунке 26.
Рис. 26 — Виды каркасов для обмоток трансформаторов
Выводы концов обмоток могут выполняться
- непосредственно обмоточным проводом, выпущенным из катушки на необходимую длину или специальным изолированным проводом;
- специальными ленточными выводами, укрепленными на внешней изоляции обмотки;
- при помощи специальных контактов, укрепленных на щечках каркаса или элементах магнитопровода.
Рис. 27 — Варианты выводов обмоток трансформаторов
