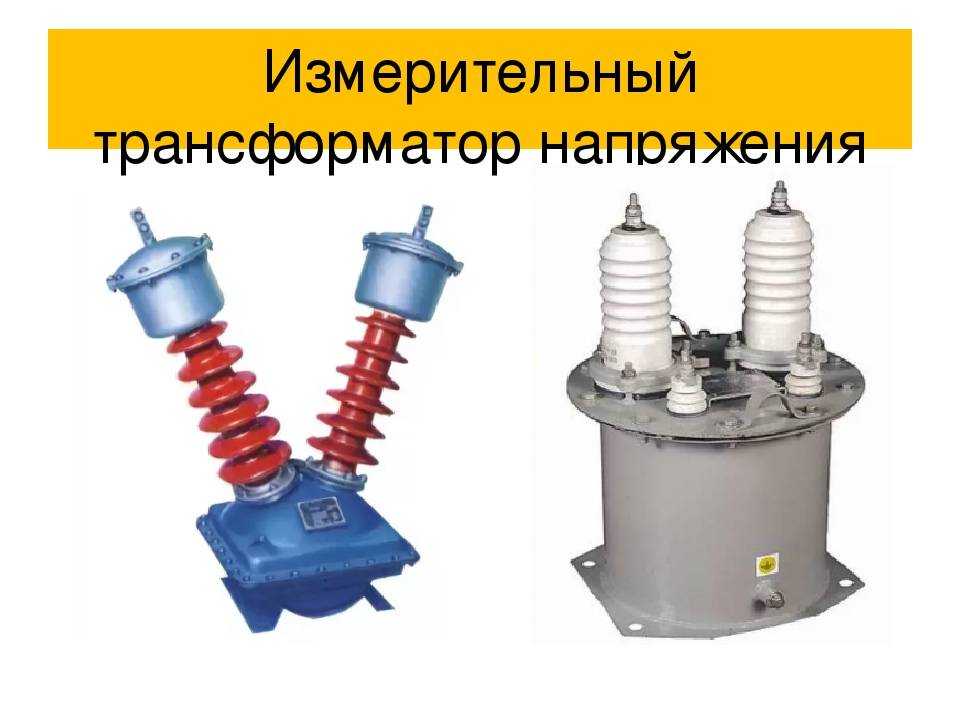

Трансформаторы тока и напряжения

Общие требования

1.5.4. Учет активной электроэнергии должен обеспечивать определение количества энергии:

1) выработанной генераторами электростанций;

2) потребленной на собственные и хозяйственные (раздельно) нужды электростанций и подстанций;

3) отпущенной потребителям по линиям, отходящим от шин электростанции непосредственно к потребителям;

4) переданной в другие энергосистемы или полученной от них;

5) отпущенной потребителям из электрической сети.

Кроме того, учет активной электроэнергии должен обеспечивать возможность:

• определения поступления электроэнергии в электрические сети разных классов напряжений энергосистемы;
• составления балансов электроэнергии для хозрасчетных подразделений энергосистемы;
• контроля за соблюдением потребителями заданных им режимов потребления и баланса электроэнергии.

Схема установки

На рисунке ниже представлена электрическая схема подключения счетчика через испытательную клеммную коробку:

Как видно из схемы, на клеммы в колодке, обозначенные А, В, С приходит провод, подключенный к трехфазному источнику электроэнергии через трансформаторы тока. Нулевой провод подключается на отдельную клемму. Далее с этих клемм с помощью проводов подключается прибор учета с соблюдением следующих условий:

• трансформаторы соединяются по схеме звезда, а их общий вывод заземляется;
• от преобразователей тока до соединительной коробки прокладываются провода сечением не менее 1,5 мм²;
• от прибора учета электроэнергии подключается три провода сечением 2,5 мм²;
• для удобства все провода маркируются — обозначаются три фазы и начала токовых обмоток и общий вывод.

Так как схема не предполагает прямого контакта выводов трансформаторов тока с клеммами счетчика, необходимо отслеживать очередность включения.

Клеммы счетчика подключаются в следующем порядке:

• На 1 клемму подключается провод с токовой обмотки трансформатора первой фазы
• на вторую клемму счетчика подключается провод — напряжение первой фазы;
• на 4 клемму счётчика подключается провод от токовой обмотки второй фазы;
• на 5 подключается напряжение второй фазы;
• 7 — приходящий провод токовой обмотки третьей фазы;
• 8 — напряжение третьей фазы;
• 9 — общий провод;
• 10 — резерв.

Между третьей и шестой клеммой, а также между шестой и девятой в счетчике устанавливаются перемычки.

Для безопасного снятия счетчика необходимо зашунтировать токовую цепь, чтобы обеспечить надежный контакт винтов коробки с заизолированной шиной. Эта шина находится с задней стороны и вкрутив винты, как показано на рисунке 2, вы обеспечите контакт.

Далее нужно ослабить винты перемычек для размыкания перемычек. После этого — снять перемычки с силовой части для отключения напряжения на клеммах счётчика. Далее производится отключение и снятие счётчика. Подключение — в обратном порядке.

Также рекомендуем просмотреть видео, на которых наглядно демонстрируются различные способы подключения коробки ИКК к электросчетчику:

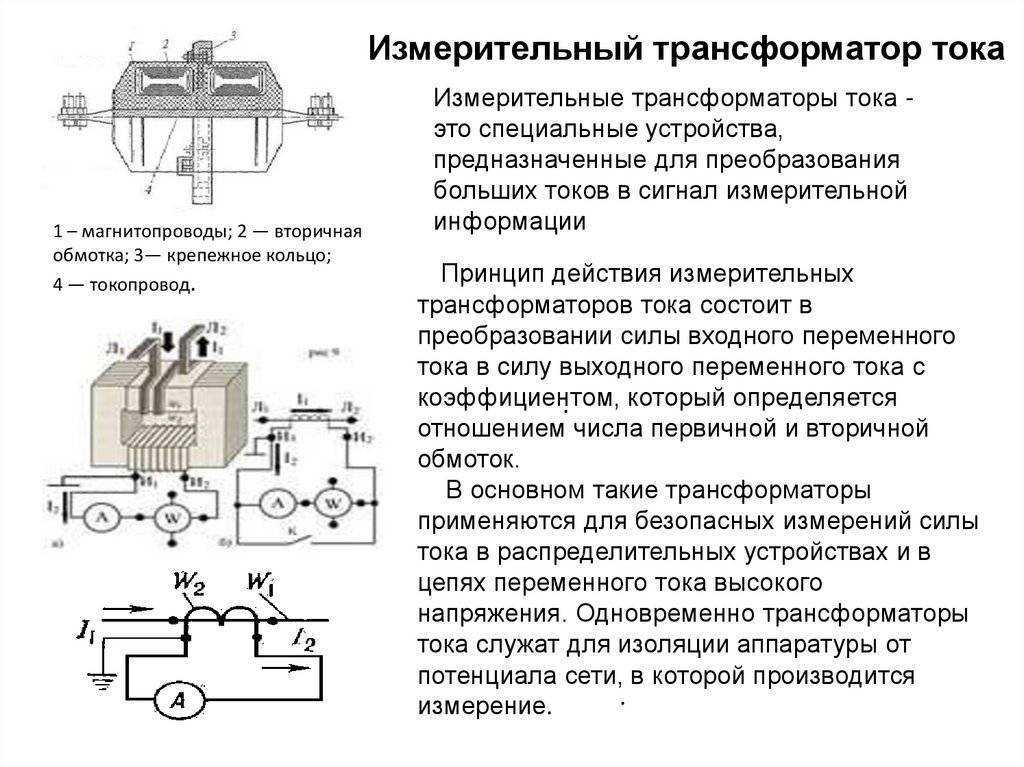

Принцип работы измерительных трансформаторов

Принцип действия данных устройств довольно простой. По первичной обмотке трансформатора, включенной последовательно, протекает фазовый ток нагрузки. За счет этого возникает электромагнитная индукция, создающая ток во вторичной обмотке устройства. В эту же обмотку осуществляется включение токовой катушки трехфазного электросчетчика.

В зависимости от коэффициента трансформации, ток во вторичной цепи будет значительно меньше фазного тока нагрузки. Именно этот ток обеспечивает нормальную работу счетчика, а снимаемые показатели умножаются на величину коэффициента трансформации.

Таким образом, трансформаторы тока или измерительные трансформаторы преобразуют высокий первичный ток нагрузки в безопасное значение, удобное для проведения измерений. Трансформаторы тока для электросчетчиков нормально функционируют при рабочей частоте в 50 Гц и вторичном номинальном токе в 5 ампер. Поэтому, если коэффициент трансформации составляет 100/5, это означает максимальную нагрузку в 100 ампер, а значение измерительного тока – 5 ампер. Следовательно, в этом случае показания трехфазного счетчика умножаются в 20 раз (100/5). Благодаря такому конструктивному решению, отпала необходимость в изготовлении более мощных приборов учета. Кроме того, обеспечивается надежная защита счетчика от коротких замыканий и перегрузок, поскольку сгоревший трансформатор меняется значительно легче по сравнению с установкой нового счетчика.

Существуют определенные недостатки при таком подключении. Прежде всего, измерительный ток в случае малого потребления, может быть меньше стартового тока счетчика. Следовательно, счетчик не будет работать и выдавать показания. В первую очередь это касается счетчиков индукционного типа с очень большим собственным потреблением. Современные электросчетчики такого недостатка практически не имеют.

Особое внимание при подключение нужно обращать на соблюдение полярности. Первичная катушка имеет входные клеммы

Одна из них предназначена для подключения фазы и обозначается Л1. Другой выход – Л2 необходим, чтобы подключиться к нагрузке. Измерительная обмотка также имеет клеммы, обозначаемые соответственно, как И1 и И2. Кабель, подключаемый к выходам Л1 и Л2, рассчитывается на необходимую нагрузку.

Для вторичных цепей используется проводник, поперечное сечение которого должно быть не ниже 2,5 мм2. Рекомендуется применять разноцветные промаркированные провода с обозначенными выводами. Нередко подключение вторичной обмотки к счетчику осуществляется с помощью опломбированного промежуточного клеммника. Использование клеммника позволяет проводить замену и обслуживание счетчика без отключения электроэнергии, поступающей к потребителям.

Область применения, определения

1.5.1. Настоящая глава Правил содержит требования к учету электроэнергии в электроустановках. Дополнительные требования к учету электроэнергии в жилых и общественных зданиях приведены в гл. 7.1.

1.5.2. Расчетным учетом электроэнергии называется учет выработанной, а также отпущенной потребителям электроэнергии для денежного расчета за нее.

Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.

1.5.3. Техническим (контрольным) учетом электроэнергии называется учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий, в зданиях, квартирах и т.п.

Разновидности схем подключения

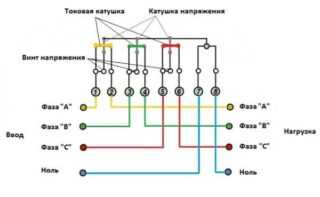

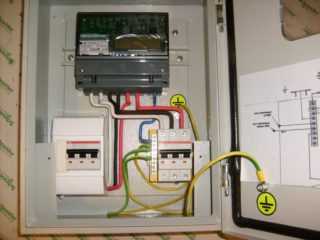

Трехфазный счетчик прямого подключения

Устройство предназначено для монтажа в электролиниях с силой тока до 100 А. Так можно снизить нагрузку техники, совместимой с приборами учета до 60 кВт. Особенность прямых счетчиков – невозможность присоединения контактов к проводникам большого сечения. Подключаться следует так:

1. С кабеля снимается изоляционный слой на 5 мм. Окисления удаляются при помощи растворителя.
2. Проводники подсоединяются на трехполюсный автомат, установленный для счетчика. Это выполняется с целью его защиты от замыкания на линии питания.
3. В клеммном отделе прибора находятся контакты.
4. На нечетные подкидываются 3 провода фазы от автовыключателя питания.
5. Вводные и выходные нейтрали соединяются с клеммами № 7 и № 8.
6. После установки учетного модуля ставится автомат, аналогичный вводному изделию.
7. Выключатель подсоединяется на четные клеммы.
8. Проводится разбивка техники на группы и на каждую фазу ставятся автоматы (для сетей с напряжением 220 В).

Особенности схемы подключения можно посмотреть на крышке клеммника.

Подсоединение прибора учета полукосвенным способом

Полукосвенный электросчетчик подкидывается на трансформаторы учета. Считать количество использованной энергии нужно, ориентируясь на преобразовательный индекс. Для этого используется одна из схем:

• Десятипроводная. Понадобится 11 проводов, которые подключаются справа влево. На первые 3 подсоединяется фаза А, на вторые 3 – фаза В. На кабели № 7-9 подкидывается фаза С, на десятый – нейтраль. Подключать трехфазник нужно испытательными колодками.
• Звезда. Применение схемы позволяет сократить количество проводников. Вначале в одной общей точке собираются первые однополярные выходы вторичной обмотки. Следующие 3 точки от выходов направляются на счетчик. Токовые обмотки соединяются.

Полукосвенные модели также допускается подкидывать при помощи сцепки цепи тока с цепью напряжения.

Косвенный метод подключения счетчика

При минимальных энергозатратах актуально косвенное соединение. Поскольку через учетные изделия проходит повышенный ток, требуется раздельный трансформатор. Преобразователь разрывает токовую обмотку при подключении. Схема реализуется последовательно:

1. Подбор материалов для первичного и вторичного контуров. Для первички понадобится толстый проводник, пропущенный через центр трансформатора. Вторичка навивается из тонкой проволоки.
2. Трансформаторы подкидываются на каждую из фаз и крепятся к задней стенке распредшкафа.
3. Концы проводов первички подключаются к автомату на вводе.
4. Вторая часть контактов первичного контура отдельными проводниками сечением 1,5 мм2 подсоединяется на клеммы № 2, 5 и 8.
5. Вторичную катушку подсоединяют аналогичными кабелями на выводы учетного прибора – 1 к 3, 4, а 6 и 7 к 9.
6. На клеммники № 10 и 11 подкидывают нейтральный провод.

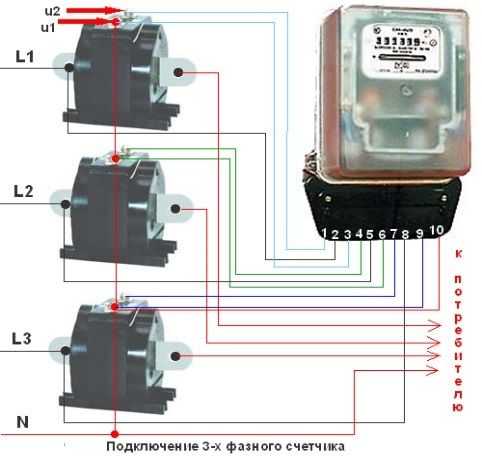

Схема подключения трехфазного счетчика через трансформаторы тока

1. Принцип работы измерительных трансформаторов
2. Коэффициент трансформации электросчетчика
3. Установка счетчика с трансформаторами тока

В электрических сетях, с напряжением 380 вольт, потребляемой мощностью свыше 60 кВт и током более 100 ампер, используется схема подключения трехфазного счетчика через трансформаторы тока. Данный вариант известен как косвенное подключение. Подобная схема дает возможность измерения высокой потребляемой мощности приборами учета, рассчитанными на низкие показатели мощности. Разница между высокими и низкими значениями компенсируется с помощью специального коэффициента, определяющего окончательные показатели счетчика.

Монтаж однофазного прибора

Автоматический выключатель слева , УЗО и дифференциальный автомат Подключить УЗО и автомат не сложнее, чем установить счетчик, но некоторые вопросы все же требуют разъяснения. Если, к примеру, розетки и освещение заведены на разные автоматы, то при коротком замыкании, скажем, в электроплитке сработает лишь автомат, отвечающий за розетки.
Монтаж однофазного прибора Проводник силовой цепи работает в качестве первичной обвивки в однофазных трансформаторах, номинальное значение силы тока достигает и более ампер. Кроме всего прочего, обязательно присутствует замыкание на вторичную обмотку на разные, подключенные друг за другом приборы. Разрыв вторичной цепи вызывает потерю компенсирующего действия электромагнитной индукции от тока, проходящего по вторичным виткам.
Правильное распределение контактов и чередование фазных зажимов А, В и С контролируется фазометром.
Для вторичных цепей используется проводник, поперечное сечение которого должно быть не ниже 2,5 мм2. Другие системы подсоединения Упрощенной схемой считается подключение по типу конфигурации звезды. Видите, очень выгодно.
Рассмотрим некоторые особенности измерительных приборов. Другое дело, что автоматом можно обесточить линию, расположенную за ним, вручную.

Подключение трансформатора тока к счетчику

Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся — счетчиков для таких мощностей просто не существует в природе. На подвижный диск из алюминия воздействует электромагнитное поле, заставляя его вращаться. Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика?

Если значение тока не превышает ти Ампер, что случается крайне редко, допускается прямое подсоединение счетчика в контролируемую цепь. При такой схеме подключения одна сторона вторичных обмоток измерительных трансформаторов соединяется между собой перемычками и объединяется с нейтралью.

То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Подключение Л1, Л2 осуществляется кабелем, рассчитанным на соответствующие нагрузки.
Установка и схема подключения трехфазного счетчика через трансформаторы тока

Оставить Комментарий

Последние Статьи

В числе погибших трое малолетних детей. Пожар случился 16-го июля в пос. Дунайке дачного кооператива «Железнодорожник». В третьем часу ночи загорелись деревянные постройки – дом и баня. Поскольку дачный участок расположен на отшибе поселка, возгорание заметили не сразу. Именно это обстоятельство и способствовало развитию трагедии. По приезду спасателей рухнула кровля дома, а сами строения пылали

Летательный аппарат сможет самостоятельно выявлять свыше 95% причин неисправностей на воздушных линиях электропередач, благодаря наличию лазерного и магнитного сканеров, видеокамеры, ультразвука и тепловизора. Квадрокоптер под названием «Канатоходец» с перечисленной инновационной начинкой продемонстрировали в Екатеринбурге на специализированной выставке «Иннопром-2017». Устройство подготавливают для выполнения широкого спектра задач по локальному ремонту ЛЭП. Робот заменит действия энергетиков, которые приходится

Специалисты «МРСК Урала» отслеживают подростков экстремалов по фотографиям на опорах ВЛ, выложенным в соцсетях. Недавно таким способом был выявлен активный юный руфер из Каменска-Уральского. В Инстаграм, Вконтакте и Ютубе школьник удивлял пользователей своими селфи и видеороликами, сделанными на большой высоте под электрическими проводами. Сотрудники энергетической компании выясняют контакты родителей и педагогов, чтобы обязать взрослых провести

На подстанции «Заводская» 220 кВ в правобережной части Красноярска полным ходом проходят электромонтажные работы по замене опорно-стержневых изоляторов. Фарфоровые элементы с высокими диэлектрическими характеристиками используются в электроустановках для крепления составляющих частей. При своевременной замене изоляторов минимизируется вероятность аварийных ситуаций на ПС. В общей сложности на «Заводской» предстоит установить 36 аналогичных изоляторов, а также 8 вводов

Современное оборудование крайне простое в использовании, потому как, вычисление и фиксирование измерений происходит в автоматическом режиме. При этом, выбирая хороший датчик температуры, необходимо учесть ряд важных вопросов: будет ли удобным, получать результаты измерений в виде сигнала (и самостоятельно переводить его в температуру). или же необходимо снимать показания в градусах; какой диапазон температур для измерения

Существующие на сегодня смарт-окна за счет альтернативного источника энергии экономят до 40% расходов на обогрев/кондиционирование и освещение помещений. Но для работы интеллектуальных стекол требуется дополнительное электропитание. В связи с чем, устанавливать такие окна в зданиях относительно сложно. В Принстонском университете разработали уникальное решение для интеллектуальных окон – автономное питание на базе инновационной технологии солнечных модулей.

Учет с применением измерительных трансформаторов

Класс точности трансформаторов тока для присоединений низкого напряжения счетчиков коммерческого учета электроэнергии должен быть не ниже 0,5

Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40% номинального тока счетчика, а при минимальной рабочей нагрузке – не менее 5% для счетчиков индукционной системы и не менее 1% для многофункциональных микропроцессорных счетчиков электроэнергии.

Присоединение токовых обмоток счетчиков к вторичным обмоткам трансформаторов тока следует проводить отдельно от цепей защиты и совместно с электроизмерительными приборами.

Допускается производить совместное присоединение токовых цепей, если раздельное их присоединение требует установки дополнительных трансформаторов тока, а совместное присоединение не приводит к снижению класса точности и надежности цепей трансформаторов тока, служащих для учета, и обеспечивает необходимые характеристики устройств релейной зашиты.

Использование промежуточных трансформаторов тока для включения коммерческих счетчиков запрещается.

Требования к коммерческим счетчикам

Счетчик электроэнергии, используемый в качестве коммерческого, должен быть сертифицирован и включен в реестр Государственной системы обеспечения единства измерений Республики Казахстан.

Каждый установленный коммерческий счетчик должен иметь на устройстве крепления кожуха, пломбы с клеймом поверителя, а на зажимной крышке или другом устройстве, исключающем доступ к ряду зажимов электросчетчика, пломбу электроснабжающей и (или) энергопередающей организации.

На вновь устанавливаемых счетчиках должны быть пломбы поверки с давностью не более 12 мес.

Учет активной и реактивной электроэнергии трехфазного тока должен производиться с помощью трехфазных счетчиков.

Класс точности счетчиков коммерческого учета для присоединений низкого напряжения, активной 2,0 и реактивной 4,0 электроэнергии

Особенности конструкции и работы

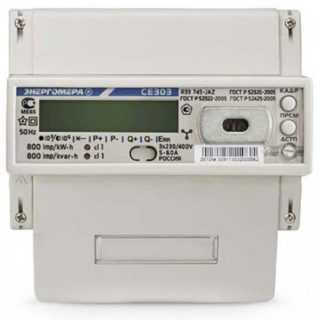

Для понимания принципов работы 3-х фазного счетчика в сети с номинальной мощностью от 15 кВт стоит разобраться в его конструкции. Стандартный аппарат состоит из таких частей:

• разборный корпус;
• две обмотки – напряжения и токовой;
• алюминиевый диск;
• магнитный стопор диска;
• червячная передача;
• счетное устройство.

Принцип действия устройства зависит от его типа.

Аналоговые модели

Электрическая энергия проходит через токовую катушку, создавая электромагнитное поле. Далее образуется вихревой ток, который обеспечивает вращение алюминиевого диска. Сила кручения передается через червячную передачу за счетный механизм, фиксирующий расход электричества.

Чем выше нагрузка на катушку, тем быстрее отсчитываются киловатты.

Электронные модели

В конструкции счетчика имеется аналого-цифровой преобразователь. От него на микросхему по частотному графику поступают импульсы. Микросхема трехфазного электронного счетчика запоминает информацию и выводит ее на экран.

Принцип работы измерительных трансформаторов

Принцип действия данных устройств довольно простой. По первичной обмотке трансформатора, включенной последовательно, протекает фазовый ток нагрузки. За счет этого возникает электромагнитная индукция, создающая ток во вторичной обмотке устройства. В эту же обмотку осуществляется включение токовой катушки трехфазного электросчетчика.

В зависимости от коэффициента трансформации, ток во вторичной цепи будет значительно меньше фазного тока нагрузки. Именно этот ток обеспечивает нормальную работу счетчика, а снимаемые показатели умножаются на величину коэффициента трансформации. Таким образом, трансформаторы тока или измерительные трансформаторы преобразуют высокий первичный ток нагрузки в безопасное значение, удобное для проведения измерений. Трансформаторы тока для электросчетчиков нормально функционируют при рабочей частоте в 50 Гц и вторичном номинальном токе в 5 ампер. Поэтому, если коэффициент трансформации составляет 100/5, это означает максимальную нагрузку в 100 ампер, а значение измерительного тока – 5 ампер. Следовательно, в этом случае показания трехфазного счетчика умножаются в 20 раз (100/5).

Благодаря такому конструктивному решению, отпала необходимость в изготовлении более мощных приборов учета. Кроме того, обеспечивается надежная защита счетчика от коротких замыканий и перегрузок, поскольку сгоревший трансформатор меняется значительно легче по сравнению с установкой нового счетчика.

Существуют определенные недостатки при таком подключении. Прежде всего, измерительный ток в случае малого потребления, может быть меньше стартового тока счетчика. Следовательно, счетчик не будет работать и выдавать показания. В первую очередь это касается счетчиков индукционного типа с очень большим собственным потреблением. Современные электросчетчики такого недостатка практически не имеют.

Особое внимание при подключение нужно обращать на соблюдение полярности. Первичная катушка имеет входные клеммы

Одна из них предназначена для подключения фазы и обозначается Л1. Другой выход – Л2 необходим, чтобы подключиться к нагрузке. Измерительная обмотка также имеет клеммы, обозначаемые соответственно, как И1 и И2. Кабель, подключаемый к выходам Л1 и Л2, рассчитывается на необходимую нагрузку.

Для вторичных цепей используется проводник, поперечное сечение которого должно быть не ниже 2,5 мм2. Рекомендуется применять разноцветные промаркированные провода с обозначенными выводами. Нередко подключение вторичной обмотки к счетчику осуществляется с помощью опломбированного промежуточного клеммника. Использование клеммника позволяет проводить замену и обслуживание счетчика без отключения электроэнергии, поступающей к потребителям.

Необходимость трехфазного учета

Действующие нормативы устанавливают требование использовать при мощности потребителей от 15 до 20 кВт многофазные приборы учета. При данном показателе величина тока в цепи достигает 70 А, что недопустимо для квартир.

ПУЭ также указывают, что современная система электроснабжения рассчитана на 380 В, и только прибор на 3 фазы сможет правильно ее учесть. Всю мощность потребления можно распределить на 3 жилы, так, что на каждую придется около 2,5 А нагрузки.

Трехфазная система является универсальной, поскольку обеспечивает безопасность эксплуатации бытовой техники, снижает температурную нагрузку на провод и предотвращает травматизм человека.

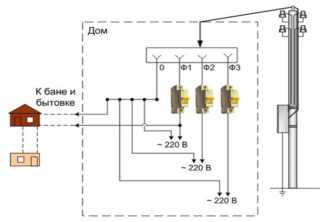

Использование трехфазного счетчика в качестве однофазного

Согласно техуказаниям для сети от 15 кВт можно устанавливать 3-х фазные счетчики. Сетевые организации и Энергосбыт не имеют полномочий для указания количества подключенных фаз. Но это касается только временного использования на период строительных работ.

Пользователям, решившимся на включение трехфазника как однофазника, нужно знать следующее:

• после прибора можно ставить 3 раздельных автомата и подкидывать 3-х фазный кабель;
• к счетчику делается ввод, от которого идет 1 фаза;
• официальное разрешение на такую линию получить невозможно, поскольку счетчик 3-фазный используется только на трехфазной четырехпроводной сети;
• на аналоговых моделях нельзя объединять фазы;
• при установке электронного проверяется по очереди каждая фаза;
• нагрузка на сеть будет несимметричной, что приведет к поломкам оборудования, авариям, травматизму.

Сети с питанием на 3 фазы обеспечивают качественное подключение большого количества мощной техники – кондиционеров, электроплит, обогревателей. Трехфазный электрический счетчик позволяет с высокой точностью проконтролировать энергозатраты, отличается несколькими тарифами и возможностью монтажа на улице.

Схемы подключения

Подключение измерительного трансформатора к счетчику может быть выполнено разными способами. Запрещается использовать трансформаторы тока с приборами учета, предназначенными для прямого включения в электрическую сеть. В подобных случаях вначале изучается сама возможность такого подключения, выбирается наиболее подходящий трансформатор, в соответствии с индивидуальной электрической схемой.

Если измерительные трансформаторы имеют различный коэффициент трансформации, они не должны подключаться к одному и тому же к счетчику.

Перед подключением необходимо внимательно изучить схему расположения контактов, имеющихся на трехфазном счетчике. Общий принцип действия электросчетчиков является одинаковым, поэтому контактные клеммы располагаются на одних и тех же местах во всех приборах. Контакт К1 соответствует питанию цепи трансформатора, К2 – подключение цепи напряжения, К3 является выходным контактом, подключаемым к трансформатору. Таким же образом подключается фаза «В» через контакты К4, К5 и К6, а также фаза «С» с контактами К7, К8, К9. Контакт К10 является нулевым, к нему подключаются обмотки напряжения, расположенные внутри счетчика.

Чаще всего применяется наиболее простая схема раздельного подключения вторичных токовых цепей. К фазному зажиму от входного автомата сети подается фазовый ток. Для удобства монтажа с этого же контакта выполняется подключение второй клеммы катушки напряжения фазы на счетчике.

Выход фазы является окончанием первичной обмотки трансформатора. Его подключение осуществляется к нагрузке распределительного щита. Начало вторичной обмотки трансформатора соединяется с первым контактом токовой обмотки фазы счетчика. Конец вторичной обмотки трансформатора соединяется с окончанием токовой обмотки прибора учета. Таким же образом подключаются остальные фазы.

В соответствии с правилами выполняется соединение и заземление вторичных обмоток в виде полной звезды. Однако это требование отражено не в каждом паспорте электросчетчиков. поэтому во время ввода в действие иногда приходится отключать заземляющий шлейф. Выполнение всех монтажных работ должно происходить в строгом соответствии с утвержденным проектом.

Существует и другая схема подключения трехфазного счетчика через трансформаторы тока. применяемая очень редко. В данной схеме используются совмещенные цепи тока и напряжения. Возникает большая погрешность в показаниях. Кроме того, при такой схеме невозможно своевременно выявить обмоточный пробой в трансформаторе.

Большое значение имеет правильный выбор трансформатора. Максимальная нагрузка требует величины тока во вторичной цепи не менее 40% от номинала, а минимальная нагрузка – 5%. Все фазы должны чередоваться в установленном порядке и проверяться специальным прибором – фазометром.

Как подключить электросчетчик через трансформаторы тока?

Схем такого подключения существует несколько. Разберем все эти схемы применительно к трехфазному варианту включения. Для чего нужны электросчетчики? Вообще счетчики нужны для того, чтобы учитывать электрическую энергию, потребленную в трех- и четырехпроводных сетях с частотой тока, равной 50 герц.Счетчики трехфазного типа бывают следующих видов:

• 3*57.7/100 В;
• 3*230/400 В.

К источнику электроэнергии такие счетчики необходимо подключать с использованием измерительных трансформаторов тока, рассчитанных на вторичный ток 5 А и трансформаторов напряжения со вторичным напряжением 100 В.

Рассматриваемые тут схемы применимы к любым типам счетчиков (и к аппаратам индукционного типа, и к электронным).

Первое, что необходимо помнить, выполняя подключение, это то, что при подключении необходимо соблюдение полярности подключения обмоток (Л1, Л2 – первичная; И1, И2 – вторичная) у трансформаторов тока. Полярность обмоток трансформаторов напряжения, так же, подлежит обязательной перепроверке. Сами трансформаторы, тоже нужно выбирать правильно.

О принципах подключения с использованием трансформаторов тока

Начнем рассматривать схемы подключения со счетчиков, имеющих полукосвенное включение. Таких схем существует несколько.

Десятипроводная

В этой схеме разделены цепи питания по току и напряжению, что придает немалый плюс из соображения электрической безопасности.

https://youtube.com/watch?v=HA518GQmHBs

Отрицательная сторона этой схемы – проводов для подключения надо много.

Теперь разберем назначение имеющихся зажимов:

1. Зажим входного провода для фазы А;
2. Зажим входного провода измерительной обмотки фазы А;
3. Зажим выходного провода для фазы А;
4. Зажим входного провода фазы В;
5. Зажим входного провода измерительной обмотки фазы В;
6. Зажим выходного провода для фазы В;
7. Зажим входного провода для фазы С;
8. Зажим входного провода измерительной обмотки фазы С;
9. Зажим выходного провода для фазы С;
10. Зажим входного нулевого провода;
11. Зажим нулевого провода.

Контакты трансформаторов тока:

• Л1 – контакт входа фазной (силовой) линии;
• Л2 – контакт выхода фазной линии (нагрузки);
• И1 – контакт входа обмотки измерения;
• И2 – контакт выхода обмотки измерения.

Вот описание схемы такого подключения.

Токовые трансформаторы подключать нужно в разрыв фазных проводов клеммами Л1 и Л2.

Фаза А подключается к клемме Л1 трансформатора тока ТТ1, туда же подключается клемма 2 счетчика. Клемма 1 подключается к контакту И1 ТТ1.

Контакты И2 трансформаторов тока ТТ1 и ТТ2 нужно соединить вместе, в эту же точку подключают контакты 6 и 10 счетчика, после чего все это требуется соединить с нейтралью.

Контакты Л2 всех ТТ подключаются к нагрузке. Теперь рассмотрим подключение остальных контактов:

• Контакт 3 счетчика подключаем на И2 ТТ1;
• Контакт 4 счетчика – И1 ТТ2;
• Контакт 5 счетчика – вход фазы В и клемма Л1 ТТ2;
• Контакт 7 счетчика – клемма И1 ТТ3;
• Контакт 8 счетчика – вход фазы С и клемма Л1 ТТ3;
• Контакт 9 счетчика – клемма И2 ТТ3.

Подключение токовых трансформаторов по схеме «звезда»

В такой схеме нужно меньшее число проводов, чтобы выполнить подключение. В этой схеме клеммы И2 всех токовых трансформаторов, соединяясь вместе, подключаются к клемме 11 счетчика. Контакты 3, 6, 9 и 10, соединившись вместе, подключаем на нулевой провод. Остальные клеммы подключаем так же, как и в предыдущем варианте.

Схема подключения с применением испытательной клеммной коробки

Существует специальное требование для выполнения подключения электросчетчиков через трансформаторы (ПУЭ, гл1.5, п1.5.23), говорящее о том, что это подключение необходимо выполнять с применением испытательного блока (коробки).

Присутствие такой коробки (блока) дает возможность производить замыкание вторичных обмоток токовых трансформаторов, подключить эталонный (образцовый) счетчик без отключения нагрузки и выполнять смену счетчиков, производя отключение всех цепей в испытательной коробке.

Без внимания оставим только одну схему – семипроводную (иначе называемую схемой, имеющей совмещенные цепи напряжения и тока). Не рассматриваем ее по той причине, что такая схема устарела.

Существенным ее минусом считается то, что у нее имеется связь гальванического типа между входными и выходными цепями, а это является источником немалой опасности для тех, кто будет обслуживать электросчетчики.

Вот мы и рассмотрели все существующие схемы подключения электросчетчиков с применением трансформаторов тока. Какой из них использовать, индивидуальное дело каждого. Единственное, что необходимо учитывать при этом, так это индивидуальные особенности места необходимой установки прибора и не забывать про требования специальных правил ПУЭ.

Преимущества подключения на 3 фазы

Устанавливая многотарифный счетчик, владельцы дома или квартиры получают множество выгод:

• экономия – у некоторых моделей есть режимы дневной и ночной тарификации, что позволяет использовать меньше энергии ночью, чем днем;
• универсальность – устройства можно подсоединить со стандартной сети 220 В или новой сети 380 В прямым способом или через трансформатор;
• постоянный контроль – счетчик уравновешивает сетевое напряжение;
• точность – учет затраченной электроэнергии производится с погрешностью от 0,2 до 2,5 %;
• дополнительные функции – счетчики оснащаются журналом событий, электросиловым модемом, фиксацией пользователей, монитором для вывода данных.

Однофазный вариант дает погрешность показаний до 5 %.

Номинальный ток вторичной обмотки

Строение вторичной обмотки у токовых трансформаторов, которые предназначены для напряжения не более тысячи вольт, имеет некоторые отличия. На высоковольтном приборе устанавливается как минимум две вторичные обмотки.

Принцип их действия аналогичен функционированию повышающего трансформатора. Вне зависимости от уровня мощности первичной обмотки, номинальные показатели тока на вторичной обмотке, как правило, стабильно составляют 5А.

Конструкция трансформатора тока

Номинальные значения вторичного тока «I2н» указываются в таблице прилагаемого к устройству паспорта. Номинальные токи на вторичной обмотке равны единице или 5А, но вторые показатели допускаются исключительно в устройствах с первичными токами, не превышающими 4000А.

Однако, допускается также изготовление современных токовых трансформаторных приборов по индивидуальным заказам с номинальными показателями токов вторичного типа на уровне 2.0А или 2,5А.
