Как подключить счетчик цэ6803в через трансформаторы тока

Как снять показания

Последняя цифра отделена запятой от остальных разрядов. При снятии показаний её не учитывают. Снимают показания счётчика, как правило, 1 раз в месяц, занося данные в записную книжку. Зная величину тарифа, производят расчёт ежемесячного платежа за электроэнергию. Для этого сумму киловатт часов перемножают на единичную расценку (тариф). Оплаченные квитанции хранят бессрочно.

Дополнительная информация

При покупке вторичного жилья или здания важно, чтобы прежний хозяин предъявил справку об отсутствии задолженности по электричеству. Последние показания электросчётчика фиксируют

Новый хозяин возобновляет платежи, начиная вести свой учёт расхода электроэнергии, отталкиваясь от последних данных прибора.

Разновидности ЦЭ6308

Помимо того, что модели ЦЭ6803в различаются по техническим характеристикам, они имеют разное крепление. Способ крепления отражён в маркировке следующим буквенно-цифровым кодом:

• R31;
• R32;
• Ш33.

R31, R32

Наличие кода такого вида в маркировке аппарата означает, что его корпус оснащён зацепами. Ими счётчик крепится к DIN-рейке. Рейка представляет собой металлический профиль в виде швеллера с продольной просечкой. Планка позволяет смонтировать ЦЭ6803в вместе с автоматами защиты одновременно.

DIN-рейка

Ш33

На задней панели счётчика расположены 3 петли для крепежа болтовыми анкерами внутри щитка или шкафа. На это указывает обозначение Ш33 в маркировке устройства.

Технические характеристики

Приборы учета в большинстве случаев выполняют одни и те же функции и задачи, но могут иметь различные технические характеристики. Основными показателями прибора ЦЭ6803В являются:

• класс точности в зависимости от модели может быть 2 или 1;
• частота сети также у различных моделей бывает 50 и 60 Герц;
• срок гарантии составляет 4 года;
• эксплуатационный период — 30 лет;
• межповерочный промежуток равен 16 годам.

В характеристиках указывается диапазон входных сигналов, куда входят параметры мощности, силы тока, а также величина коэффициента мощности. К тому же указаны номинальные значения этих параметров.В данной номинации имеется информация о весе прибора, габаритах, температурном режиме.

Как убедиться в правильности подключения

Проверьте соответствие цветов проводов

Для проверки правильности подключения счетчика, следует сопоставить цвет проводов, выходящих из щитка, с цветом контактов на приборе. В случае если цвета очень сильно отличаются, то можно воспользоваться инструкцией для определения функций каждого из проводов.

Проверьте работоспособность электрической сети

Для убеждения в том, что счетчик подключен правильно, следует проверить работоспособность электрической сети. Это можно сделать, включив осветительные приборы, а также подключив и проверив работоспособность других электрических приборов.

Проверьте показания счетчика

После подключения счетчика ЦЭ6803В М7 Р31 необходимо убедиться в правильности его работы. Это можно сделать, сравнив показания счетчика с показаниями на предыдущий период. Также следует на время отключить все электрические приборы, чтобы убедиться в том, что счетчик не выдаёт показаний.

№ таблицы 1.1 Проверка правильности подключения
Пункт проверки
Результат

Соответствие цветов проводов
ОК

Работоспособность электрической сети
ОК

Показания счетчика
ОК

Как правильно подключить электросчетчик ЦЭ6803В М7 Р31

Шаг 1: Подготовка к подключению счетчика

Перед началом работы убедитесь, что электропроводка находится в выключенном состоянии. Для безопасности используйте изолированные рукавицы и непроводящую обувь.

Далее, проверьте пломбы на вводном и выходном разъемах счетчика. Убедитесь, что они не повреждены и не нарушены, так как это может повлиять на работу устройства, а также на электрическую безопасность.

Шаг 2: Подключение счетчика

Для подключения счетчика ЦЭ6803В М7 Р31 к электросети, необходимо выполнить следующие действия:

• Откройте защитный кожух счетчика, при помощи отвертки.
• Подключите проводник от вводного автомата к клемме L на входе счетчика, а затем подключите проводник от выходного автомата к клемме L на выходе счетчика.
• Присоедините заземляющий проводник к зажиму PE на счетчике.
• Проверьте правильность подключения проводов и заверните поочередно накидную гайку на клеммы.
• Проверьте целостность пломб и закройте защитный кожух счетчика.

Шаг 3: Проверка работы счетчика

После подключения счетчика ЦЭ6803В М7 Р31 необходимо провести проверку его работоспособности.

1. Включите электропитание в сети.
2. Проверьте работу счетчика, сравнив показания на дисплее с начислениями, указанными на вашем счете за предыдущие периоды.
3. Проверьте показания настроечного регистра, чтобы убедиться, что значения находятся в соответствии со стандартами и нормами для вашего региона.

Если вы обнаружите проблемы или отклонения при работе счетчика, необходимо немедленно связаться с квалифицированным электриком для диагностики и исправления ситуации.

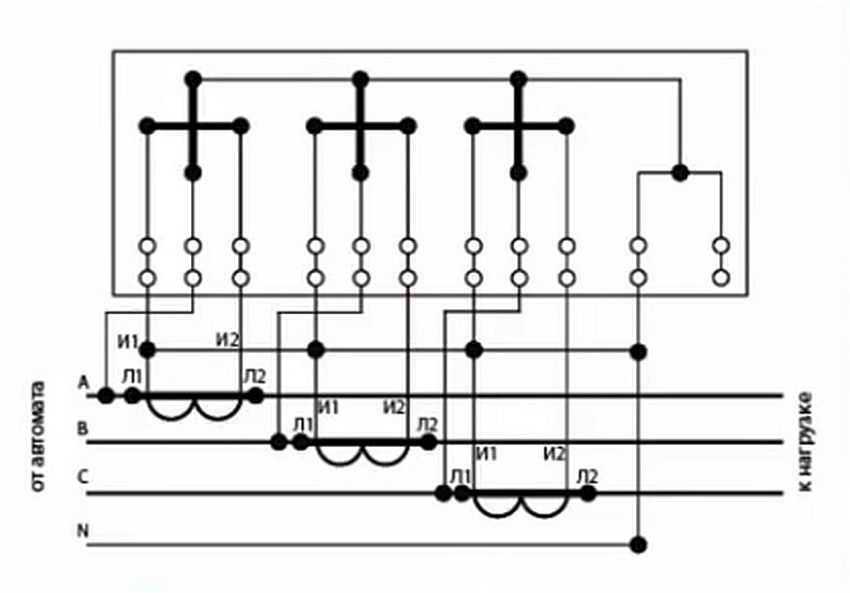

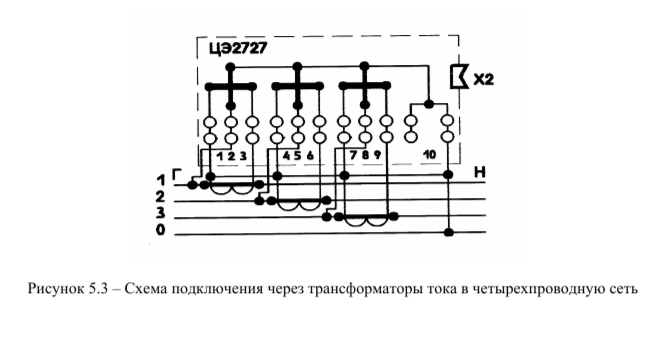

Энергомера ЦЭ6803В М7 Р31: инструкция по подключению через трансформаторы тока

Энергомера ЦЭ6803В М7 Р31 представляет собой универсальное приборное устройство, которое позволяет измерять и контролировать потребление электроэнергии. Для подключения данного устройства к электрической сети необходимо использовать трансформаторы тока.

Ниже приведена подробная инструкция по подключению энергомеры ЦЭ6803В М7 Р31 через трансформаторы тока:

1. Убедитесь, что электрическая сеть, к которой вы планируете подключить энергомеру, отключена.
2. Определите количество и тип трансформаторов тока, которые вам необходимы. Для определения количества трансформаторов тока учитывайте количество фаз в сети и количество измеряемых силовых цепей.
3. Разместите трансформаторы тока вблизи силовых цепей, которые вы хотите измерить. Обязательно установите трансформаторы таким образом, чтобы их первичная обмотка была подключена к фазовому проводу, а вторичная обмотка была подключена к входу энергомеры ЦЭ6803В М7 Р31.
4. Проверьте правильность подключения трансформаторов к энергомере. Убедитесь, что первичная обмотка каждого трансформатора подключена к соответствующей силовой цепи, а вторичная обмотка подключена к входу энергомеры ЦЭ6803В М7 Р31.
5. Установите в энергомере соответствующие настройки для работы с трансформаторами тока. Обычно это включает в себя выбор типа трансформатора (разделение, коэффициент трансформации) и ввод соответствующих параметров.
6. Включите электрическую сеть и проверьте правильность отображения измеряемой электроэнергии на дисплее энергомеры ЦЭ6803В М7 Р31.

Следуя данным инструкциям, вы сможете успешно подключить энергомеру ЦЭ6803В М7 Р31 к электрической сети через трансформаторы тока и начать контролировать потребление электроэнергии.

Подключение трехфазного счетчика прямого включения

13 Июл 2018г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Для учета потребляемой электрической энергии в трехфазных четырехпроводных цепях переменного тока применяют трехфазные электрические счетчики, разделяющиеся по типу подключения на счетчики непосредственного включения, полукосвенного и косвенного включения.

Газовый счетчик вк g4t на сайте gazo-schetchik.ru

Счетчики полукосвенного и косвенного включения предназначены для работы в мощных электрических сетях и применяются для учета энергии на крупных строительных объектах, промышленных предприятиях, заводах и т.п.

Счетчик измеряет потребляемую энергию с помощью разделительных трансформаторов тока, которые устанавливают на каждую фазу. Трансформаторы преобразуют входной сигнал тока до определенной величины, который затем поступает в измерительную часть счетчика.

Отсюда и происходит название способа включения, потому что в процессе измерения ток сначала проходит через трансформаторы и понижается до рабочего диапазона счетчика, и только потом попадает в его измерительную часть. Поэтому за счет применения трансформаторов счетчики косвенного и полукосвенного включения могут работать с нагрузкой в несколько раз превышающей их рабочий ток.

Счетчики непосредственного включения применяются для учета потребляемой энергии в электрической сети маломощного потребителя. Измерение электроэнергии осуществляется внутренней схемой самого счетчика, которая подключается непосредственно к трехфазной четырехпроводной сети переменного тока. И хотя такое включение ограничено максимальным током, который способен пропустить счетчик и ограничено величиной 100 Ампер, однако этого тока вполне достаточно для домашней электрической сети.

На примере трехфазного счетчика непосредственного включения «Энергомера» я расскажу Вам, как его включить в трехфазную сеть. В принципе, схема подключения дается в руководстве по эксплуатации и дополнительно изображена на корпусе счетчика, поэтому проблем с подключением возникнуть не должно. Однако эти схемы имеют один минус – на них не показано включение коммутационной аппаратуры.

Сейчас мы этот минус устраним. Итак. Для подключения нам понадобится счетчик, два автоматических выключателя и нулевая шинка. Автомат, который будет стоять на вводе (перед счетчиком), желательно установить четырехполюсный, чтобы при необходимости или возникновении аварийной ситуации можно было полностью отключить себя от линии.

Чтобы добраться до клеммной колодки необходимо открутить винт и снять нижнюю крышку. На рисунке винт обозначен кружком.

Сначала подключим вводной автомат. С выходных клемм автомата фазы А, В, С (белый провод) подключают на входные клеммы счетчика 1-3-5, а ноль N (синий провод) на клемму 7.

В процессе монтажа провод от изоляции очищают следующим образом: конец провода, подключаемый к выходной клемме автоматического выключателя, очищают от изоляции на длину 8 – 10 мм, а конец, подключаемый к клемме счетчика, очищают на длину 27 – 30 мм.

При подключении провода к счетчику откручивают оба винта контактного зажима. Провод вставляют до упора и первым закручивают верхний винт. Легким подергиванием провода убеждаются, что он плотно зажат и если зажат, то затягивают нижний винт.

Совет. Если счетчик предполагается использовать в частном доме или квартире, то монтаж внутренних соединений выполняется медным проводом сечением 4мм². Использовать провод сечением свыше 4мм² нет смысла, так как для домашнего потребителя Россеть более 15 кВт не дает и по техническим условиям вводной автомат разрешает устанавливать на нагрузку не более 25 Ампер. А рабочий ток медной жилы сечением 4мм² составляет приблизительно 32 Ампера, чего вполне достаточно.

Продолжаем. С выходных клемм счетчика 2-4-6 провода фаз А, В, С подключаются на входные клеммы автоматического выключателя, с выхода которого трехфазное напряжение поступает в домашнюю электрическую сеть. С клеммы 8 нулевой провод N подключается к нулевой шинке.

А вот как выглядит полная монтажная схема включения трехфазного счетчика.

Теперь если подать напряжение на счетчик, то на его лицевой панели должен зажечься световой индикатор «Сеть». А при подключении нагрузки световой индикатор «600 imp/kW•h» (или «400 imp/kW•h» — в зависимости от исполнения) должен мигать.

Также рекомендую посмотреть ролик о включении трехфазного счетчика прямого включения в трехфазную электрическую сеть.

Двигатель счетчика

Бонусом – фото двигателя и цифр с шестеренками:

Как устроен трехфазный счетчик Энергомера, циферблат

Действительно, целый часовой механизм с пластмассовыми шестеренками:

Как устроен трехфазный счетчик Энергомера, двигатель циферблата

Катушка, которая преобразует импульсы напряжения с платы в движение маховичка, который вращает остальной механизм:

Как устроен трехфазный счетчик Энергомера, двигатель циферблата

Круглый, с черной окантовкой (магнитом) – ротор, если не сильно громко сказано)

Как устроен трехфазный счетчик Энергомера, двигатель циферблата

На этом заканчиваю, надеюсь, статья была полезной!

• https://rusenergetics.ru/oborudovanie/schetchik-tse6803vm
• https://amperof.ru/elektroenergia/schetchik/ce6803v.html
• https://pouchetu.ru/elektricheskij/energomera-tse6803
• https://schetchik-info.ru/schetchiki-elektroenergii-tse6803v/
• https://samelectric.ru/komponenty/kak-ustroen-trehfaznyj-schetchik-energomera.html

Маркировка и обозначение

На лицевой панели устройства нанесен Гост, на основе которого оно изготавливается. Каждый экземпляр имеет определенную серию и собственные технические характеристики, указанные в маркировке механизма.

счетчик Энергомера

А именно:

• первая цифра, идущая сразу после названия это класс точности – 1 или 2;
• далее идет цифра и буква 1Т – прибор способен учитывать электроэнергию только по одному тарифному плану;
• затем идет трехзначное число с буквой В, обозначающее номинальное напряжение механизма;
• после этих параметров указывается схема подключения (3ф.3пр. — трехпроводной прибор учета, имеющий три фазы; 3ф.4пр. – четырехпроводной механизм учета, обладающий тремя фазами) и тип электрического счетчика (М6 — механическое шестиразрядное, М7 – семиразрядное механическое устройство);
• последние буквенно-цифровые обозначения маркировки указывают на тип корпуса и метод фиксации устройства, они могут быть Р32 – электросчетчик монтируется на дин-рейку, Ш33 — устанавливается на щитках.

Номинальное напряжение для механизмов четырехпроводных типов и линейное напряжение трехпроводных видов соответствует таким обозначениям: 57,7В; 127В; 220В – характеристики четырехпроводных устройств; для трехпроводных приборов – 100В.

Маркировка электросчетчика ЦЭ6803В содержит номинальную и максимальную токовую характеристику, она бывает: 1-7,5 Ампер, 5–7,5 Ампер, 5-50 Ампер, 10-100Ампер.

Технические характеристики

При покупке электросчётчика обязательно нужно ознакомиться с техническими характеристиками ЦЭ6803в. Они указаны в паспорте прибора. Например, для счётчика ЦЭ6803в Р32 технические параметры должны соответствовать следующим данным:

• класс точности — 1;
• количество тарифов — 1;
• частота входного тока — 50 Гц;
• величина номинального тока — 5 А;
• допустимое напряжение сети — 3х(230 — 400) в;
• максимальная сила тока — 60 а;
• чувствительность учётного механизма — от 20 до 40 мА;
• рабочий диапазон температуры — от + 400С до — 700С;
• класс защиты от внешнего проникновения влаги и пыли — IP51;
• габариты прибора — 141 х 170 х 52.

Срок службы

Производитель в сопроводительной документации указывает максимальный срок службы счётчика Энергомера ЦЭ6803в — 30 лет. Этот срок может быть выдержан при безусловном соблюдении правил техники безопасности, отсутствии аварийных перегрузок и правильной установке прибора.

Важно! Производитель «Энергомера» даёт гарантию безаварийной работы счётчика на протяжении 4 лет эксплуатации, начиная с даты и года выпуска

Межповерочный интервал

Через определённое количество времени эксплуатации электросчётчика служба поставщика электроэнергии обязательно проводит поверку прибора. Межповерочный интервал для ЦЭ6803в указывается производителем в его паспорте. При утрате документа принято считать интервал поверок для ЦЭ6803в, выпущенных в период с 15.08.1997г. по 01.12.2000г., — 8 лет. Для приборов, изготовленных позже, межповерочный интервал составляет 16 лет.

Стоимость счётчика

Цена на электросчётчики ЦЭ6803в определённых моделей не очень отличается во всех регионах России. Ниже приведена таблица средней стоимости трёхфазных однотарифных приборов.

Таблица средних цен на счётчики компании Энергомера*

Марка электросчётчика ЦЭ6803в	Номинальный ток	Средняя цена, руб.
1Т М7 Р31	60 А	1500
1Т М7 Р32	60 А	1500
— « —	7,5 А	1800
1Т М7 Р31	100 А	1800
!т М7 Р32	100 А	1750
1Т М7 Р31	7,5 А	1950
Без марки	5 А	1600

* цены представлены по состоянию на июль 2019 год.

АЛЬФА СМАРТ AS3500 трёхфазный интеллектуальный счётчик электроэнергии

Альфа СМАРТ AS3500 — трёхфазный интеллектуальный счётчик электроэнергии семейства Альфа СМАРТ модульной конструкции с расширенными функциями защиты и опцией трёхфазного контактора (силового реле) для отключения нагрузки.

Предназначен для измерения и учёта активной и реактивной энергии и мощности с классом точности 0.5S и 1.0 в прямом и обратном направлении в многотарифном режиме.

Аттестован для применения на объектах РРЭ ПАО «Россети» и отвечает новым Техническим требованиям ОАО «АТС» для ОРЭМ.

• GSM/GPRS модемы серии «Метроника 100» для удаленного снятия показаний с AS3500. Выдерживают перенапряжения в сети 0,4 кВ.
• Коммуникационный Ethernet модуль «Метрониа 300».

АS3500 используют для:

• Коммерческого и технического учета электроэнергии в промышленности
• Учёта в мелкомоторном секторе
• Общедомового учета
• Учета у бытового потребителя

АS3500 представлен в двух вариантах:

• Прямого включения;
• Трансформаторного включения (полукосвенного и косвенного).

Модульная архитектура позволяет создать систему с необходимым заказчику функционалом. Универсальность, гибкость и ориентированность на требования умного учёта благодаря:

• съемным модулям связи (GSM/GPRS, PLC, Ethernet)
• импульсным каналам
• цифровым интерфейсам (RS-232, RS-485)
• открытому протоколу DLMS.

Для построения систем АИИС КУЭ на базе счетчиков АЛЬФА СМАРТ АS3500 могут быть использованы различные типы связи со счетчиками: цифровые интерфейсы RS­232 или RS­485, импульсные каналы и встраиваемые модули коммуникации.

Счётчик снабжен функцией «Чтение без питания», что позволяет снимать данные измерений с индикатора счётчика при отсутствии внешнего питания.

• 4 тарифа
• 4 сезона
• 48 тарифных зон в сутках
• 4 типа дней

• Класс точности:
• Трансформаторного включения: 0.5S и 1.0
• Прямого включения: 1.0 и 2.0.
• Uн=3х57,7/100, 3х127/220, 3х230/400, 3х100, 3х230;
• Номинальные (максимальные) токи 1 (2), 5 (6), 5 (10), 5 (100) А.
• Погрешность хода внутренних часов: ±0,5 с/сутки
• Максимальная глубина хранения получасовых профилей нагрузки активной и реактивной электроэнергии в прямом и обратном направлении (четыре канала учета) — 300 суток.
• Время сохранности информации и программных средств при отсутствии внешнего питания: 30лет
• ГОСТ Р 31819.22-2012, 31819.21-2012, 31819.23-2012
• По устойчивости к климатическим воздействиям: 5 группа (ГОСТ 22261­94)
• Сертификат ассоциации IDIS
• Масса: от 1,5кг до 1,9кг (c размыкающим реле)
• Габаритные размеры:
• 284х171х75мм
• 314х171х75мм (с размыкающим реле)
• Высокопрочный корпус: IP54
• Расширенные функции защиты
• Температурный диапазон: от -40 до +70С.
• Межповерочный интервал: 14 лет.
• Срок службы: 30лет
• Средняя наработка до отказа: 120 000 ч

Корпус Счетчик АЛЬФА СМАРТ АS3500 имеет современный удобный и безопасный корпус, позволяющий осуществлять установку в электротехнический шкаф, используя стандартное расположение монтажных отверстий.

Расширенные функции защиты:

• Пароли
• Измерение по модулю
• Расширенный журнал событий
• Аппаратная блокировка
• Аппаратная защита метрологически значимой части
• Фиксация воздействия электромагнитного поля
• Фиксация вскрытия крышки зажимов
• Фиксация вскрытия крышки корпуса

Конфигуратор Для конфигурирования и считывания информации со счетчика используется программный пакет AlphaSET.

Для получения актуальной версии программного конфигуратора обращайтесь в отдел технического сопровождения по электронной почте metronica.soft@elster.com.Для предоставления консультаций по вопросам эксплуатации, ремонта и отладки счётчиков электроэнергии, а также модернизации и обновления обращаться на адрес metronica.to@elster.com.

Дополнительные опции Счетчик прямого включения может иметь трехфазный контактор (силовое реле)для отключения нагрузки при превышении установленного порога мощности или указанного параметра сети, также возможно переключение контактора по команде оператора.

Для удаленного снятия показаний с многофункциональных счетчиков электроэнергии ООО «Эльстер Метроника» предлагает модемы собственного производства – это GSM/GPRS модемы серии «Метроника 100», выдерживающие перенапряжения в сети 0,4 кВ.

Установка счётчика

Крепёж аппарата выполняется посредством ДИН-рейки или винтов, что зависит от конструкции корпуса.

Надёжность и приспособленность к эксплуатации в широком диапазоне характеристик электросети и температурных параметров окружающей среды, разумная ценовая политика свидетельствуют о преимуществах выбора данной модели электросчётчика

Электросчетчик ЦЭ6803В – это устройство, с помощью которого происходит подсчет электрической энергии в цепях переменного тока. Завод изготовитель изделия – концерн «Энергомера». Такой прибор пользуется большим спросом на рынке устройств по учету и контролю электрической энергии. В данной статье мы рассмотрим технические характеристики счетчика ЦЭ6803В, а также его размеры и дополнительные параметры.

Основные и дополнительные технические характеристики указаны в таблице ниже:

Параметры надежности:

1. Поверка приспособления осуществляется после его выпуска из производства, после ремонта и в ходе эксплуатации. Межповерочный интервал составляет 16 лет.
2. Средний срок службы устройства – до 30 лет. Электросчетчик Энергомера ЦЭ6803В имеет не только важные технические характеристики, но и доступную и приемлемую цену. Поэтому и пользуются большой популярностью.
3. Счетчик имеет гарантийный срок 4 года с момента выпуска.

Напоследок рекомендуем просмотреть видео, на котором предоставлен обзор данной модели электросчетчика:

Вот мы и рассмотрели основные технические характеристики счетчика ЦЭ6803В. Надеемся, предоставленная информация была для вас интересной и полезной!

Рекомендуем прочитать:

Счётчик Энергомера ЦЭ6803В – это прибор для учёта активной электроэнергии, предназначенный для эксплуатации в трёхфазной сети переменного тока.

Прибор однотарифный, с электронной или электромеханической системой отчётности. Кроме того устройство имеет энергонезависимую память — это позволит уточнить показания даже при отключённой электроэнергии.

Технические параметры устройства можно узнать из маркировки на его корпусе. Расшифровка кода представлена на рисунке:

Счётчик выпускается компанией «Энергомера», отсюда и имя собственное прибора, ЦЭ6803В – модель устройства, остальное расшифровывается так:

1. М – модифицированный, литера Ш на этом месте означает на шунтах.
2. R32 способ крепления, в этом случае в щиток и на рейку, R31 только на рейку, Ш33 только в щиток.
3. Тип отчётного устройства, чаще всего механическое, разрядность обозначается приставленной к литере цифрой, М6 для шестиразрядного устройства, М7 для семиразрядного.
4. Схема включения.
5. Номинальный и максимальный ток устройства.
6. Номинальное напряжение.
7. Число тарифов, в нашем случае 1Т.
8. Класс точности электросчётчика.

Эти параметры нужны для правильного подключения счётчика к сети. Наглядно выглядит это так. Перед нами электросчётчик ЦЭ6803В/2 1Т 100В 5-7,5А 3ф.3пр. М7 R31, это значит прибор выполнен по 2 классу точности, однотарифный. Работает при номинальном напряжении 100В, силе тока 5-7,5А, подключение на 3 провода, отчётное устройство механическое, семиразрядное, крепление только на din-рейку.

Гарантийный срок службы прибора: 4 года от даты выпуска, в том числе и в период хранения.

Срок службы, в среднем до 30 лет, межповерочный период 16 лет.

Важно! Прибор имеет ограничения по установке: монтируется только внутри помещений. При этом фактический температурный диапазон работы от -40 до +50 градусов Цельсия, при относительной влажности до 98%

Назначение прибора

Счетчик Энергомера ЦЭ6803 В позволяет измерять активную составляющую израсходованной мощности. Прибор был внесен в реестр средств измерения и может вести учет по одному тарифу.

Этот факт говорит о том, что с его помощью нельзя отдельно рассчитывать энергию в дневное и ночное время в соответствии с тарифами организации, поставляющей электроэнергию.

Прибор можно подключать с помощью трех или четырех проводников. Во втором случае задействуются не только фазовые проводники, но и нулевой провод. Также возможно прямое или косвенное (с использованием трансформаторов) подсоединение к сети с частотой 50 Гц. Допускается монтаж прибора на улице, но только в шкафах, предотвращающих попадание внутрь счетчика пыли либо влаги.

При установке устройства необходимо соблюдать следующие требования:

• Диапазон рабочих температур должен составлять от -40 до 60 градусов.
• Показатель влажности воздуха не может быть выше 98%.

Подключение счетчика к сети

Шаг 1. Проверьте наличие и состояние кабелей и контактов

Перед подключением счетчика к сети необходимо убедиться в исправности кабелей и контактов. Проверьте, что кабель сети не поврежден и не имеет изоляции. Убедитесь, что контакты на кабеле не затерты или не окислены. В случае повреждений или неисправностей, замените кабели и контакты.

Шаг 2. Определите необходимый тип кабеля для подключения

Счетчик ЦЭ6803В М7 Р31 имеет два типа кабелей для подключения:

• кабель изоляции VVGng или NYM, сечением 1,5-2,5 мм2 для постоянного подключения;
• кабель изоляции 3х4 мм2 для временного подключения.

Определите тип необходимого кабеля в зависимости от условий подключения.

Шаг 3. Подключите счетчик к сети

Подключите кабель к сети и потребителю с помощью разъемов на счетчике и разветвители

Обратите внимание, что счетчик должен быть подключен только после автоматического выключателя и защитного выключателя, а входящий кабель должен идти через них

После подключения убедитесь в правильности подключения и отсутствии повреждений и проблем с контактами и кабелями.

Устройство и работа счетчика ЦЭ6803ВМ

Принцип действия счетчика основан на преобразовании входных сигналов тока и напряжения в цифровые сигналы, их пофазное цифровое перемножение с последующим суммированием и преобразованием цифрового сигнала в частоту следования импульсов, пропорциональную

входной мощности. Суммирование этих импульсов отсчетным устройством дает количество активной электрической энергии нарастающим итогом.

Счетчик также имеет в своем составе испытательное выходное устройство для подключения к системам автоматизированного учета потребленной электрической энергии или для поверки.

Конструктивно счетчик выполнен в пластмассовом корпусе.

В корпусе счетчика размещены: модуль измерительный, выполненный на печатной плате, три датчика тока и отсчетное устройство.

Зажимы для подсоединения счетчика к сети и испытательное выходное устройство закрываются пластмассовой крышкой.

Как подключить электросчетчик через трансформаторы тока?

Схем такого подключения существует несколько. Разберем все эти схемы применительно к трехфазному варианту включения. Для чего нужны электросчетчики? Вообще счетчики нужны для того, чтобы учитывать электрическую энергию, потребленную в трех- и четырехпроводных сетях с частотой тока, равной 50 герц.Счетчики трехфазного типа бывают следующих видов:

• 3*57.7/100 В;
• 3*230/400 В.

К источнику электроэнергии такие счетчики необходимо подключать с использованием измерительных трансформаторов тока, рассчитанных на вторичный ток 5 А и трансформаторов напряжения со вторичным напряжением 100 В.

Рассматриваемые тут схемы применимы к любым типам счетчиков (и к аппаратам индукционного типа, и к электронным).

Первое, что необходимо помнить, выполняя подключение, это то, что при подключении необходимо соблюдение полярности подключения обмоток (Л1, Л2 – первичная; И1, И2 – вторичная) у трансформаторов тока. Полярность обмоток трансформаторов напряжения, так же, подлежит обязательной перепроверке. Сами трансформаторы, тоже нужно выбирать правильно.

О принципах подключения с использованием трансформаторов тока

Начнем рассматривать схемы подключения со счетчиков, имеющих полукосвенное включение. Таких схем существует несколько.

Десятипроводная

В этой схеме разделены цепи питания по току и напряжению, что придает немалый плюс из соображения электрической безопасности.

https://youtube.com/watch?v=HA518GQmHBs

Отрицательная сторона этой схемы – проводов для подключения надо много.

Теперь разберем назначение имеющихся зажимов:

1. Зажим входного провода для фазы А;
2. Зажим входного провода измерительной обмотки фазы А;
3. Зажим выходного провода для фазы А;
4. Зажим входного провода фазы В;
5. Зажим входного провода измерительной обмотки фазы В;
6. Зажим выходного провода для фазы В;
7. Зажим входного провода для фазы С;
8. Зажим входного провода измерительной обмотки фазы С;
9. Зажим выходного провода для фазы С;
10. Зажим входного нулевого провода;
11. Зажим нулевого провода.

Контакты трансформаторов тока:

• Л1 – контакт входа фазной (силовой) линии;
• Л2 – контакт выхода фазной линии (нагрузки);
• И1 – контакт входа обмотки измерения;
• И2 – контакт выхода обмотки измерения.

Вот описание схемы такого подключения.

Токовые трансформаторы подключать нужно в разрыв фазных проводов клеммами Л1 и Л2.

Фаза А подключается к клемме Л1 трансформатора тока ТТ1, туда же подключается клемма 2 счетчика. Клемма 1 подключается к контакту И1 ТТ1.

Контакты И2 трансформаторов тока ТТ1 и ТТ2 нужно соединить вместе, в эту же точку подключают контакты 6 и 10 счетчика, после чего все это требуется соединить с нейтралью.

Контакты Л2 всех ТТ подключаются к нагрузке. Теперь рассмотрим подключение остальных контактов:

• Контакт 3 счетчика подключаем на И2 ТТ1;
• Контакт 4 счетчика – И1 ТТ2;
• Контакт 5 счетчика – вход фазы В и клемма Л1 ТТ2;
• Контакт 7 счетчика – клемма И1 ТТ3;
• Контакт 8 счетчика – вход фазы С и клемма Л1 ТТ3;
• Контакт 9 счетчика – клемма И2 ТТ3.

Подключение токовых трансформаторов по схеме «звезда»

В такой схеме нужно меньшее число проводов, чтобы выполнить подключение. В этой схеме клеммы И2 всех токовых трансформаторов, соединяясь вместе, подключаются к клемме 11 счетчика. Контакты 3, 6, 9 и 10, соединившись вместе, подключаем на нулевой провод. Остальные клеммы подключаем так же, как и в предыдущем варианте.

Схема подключения с применением испытательной клеммной коробки

Существует специальное требование для выполнения подключения электросчетчиков через трансформаторы (ПУЭ, гл1.5, п1.5.23), говорящее о том, что это подключение необходимо выполнять с применением испытательного блока (коробки).

Присутствие такой коробки (блока) дает возможность производить замыкание вторичных обмоток токовых трансформаторов, подключить эталонный (образцовый) счетчик без отключения нагрузки и выполнять смену счетчиков, производя отключение всех цепей в испытательной коробке.

Без внимания оставим только одну схему – семипроводную (иначе называемую схемой, имеющей совмещенные цепи напряжения и тока). Не рассматриваем ее по той причине, что такая схема устарела.

Существенным ее минусом считается то, что у нее имеется связь гальванического типа между входными и выходными цепями, а это является источником немалой опасности для тех, кто будет обслуживать электросчетчики.

Вот мы и рассмотрели все существующие схемы подключения электросчетчиков с применением трансформаторов тока. Какой из них использовать, индивидуальное дело каждого. Единственное, что необходимо учитывать при этом, так это индивидуальные особенности места необходимой установки прибора и не забывать про требования специальных правил ПУЭ.
