Как сделать циклонный фильтр для пылесоса своими руками

Шаг 7: Дополнение

Перемещение циклона и пылесоса по мастерской — не очень легкое дело, поэтому я думаю, что тележка на роликах может оказаться практичной и полезной.

Конструкция тележки очень проста, и ее можно построить только из фанеры. Здесь нет размеров, потому что вам придется подстраивать габариты под ваш пылесборник.

Скажу только, что основание изготовлено из двух листов фанеры, верхний из которых имеет отверстие, в котором сидит ведро.

Можно также добавить липучки, чтобы закрепить пылесос и сделать две деревянные ручки на пластмассовом ведре, чтобы оно не падало при опорожнении нижнего ведра.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Виды циклонных фильтров

Пылесосы делятся на три типа: вертикальные, горизонтальные и автоматические роботизированные. Каждый из них различается максимальной мощностью и устройством конструкции. Например, в ручных пылесосах фильтры расположены на самой ручке и выделяются небольшими размерами, что делает их компактными и быстро засоряющимися.

На стандартных пылесосах циклоны находятся в горизонтальном положении и имеют большие объемы, что повышает мощность и качество уборки. Роботы-пылесосы имеют слишком маленькие фильтры, поэтому качество их уборки на последнем месте, если не считать технику премиум-класса с инновационными технологиями.

Согласно типу пылесоса меняется внешний вид и конструкция фильтра, но процедура создания инерционного потока аналогична.

Шаг 7: Дополнение

Перемещение циклона и пылесоса по мастерской — не очень легкое дело, поэтому я думаю, что тележка на роликах может оказаться практичной и полезной.

Конструкция тележки очень проста, и ее можно построить только из фанеры. Здесь нет размеров, потому что вам придется подстраивать габариты под ваш пылесборник.

Скажу только, что основание изготовлено из двух листов фанеры, верхний из которых имеет отверстие, в котором сидит ведро.

Можно также добавить липучки, чтобы закрепить пылесос и сделать две деревянные ручки на пластмассовом ведре, чтобы оно не падало при опорожнении нижнего ведра.

Изготовление циклона из старого советского пылесоса «Урал»

Из всех существующих вариантов самоделок, самый удобный, компактный и мощный получается циклон из советского пылесоса «Урал». Бытовой прибор сделан в форме цилиндра, что упрощает его соединение с фильтром. Пылесос надо немного модернизировать и установить на ведро, исполняющее роль циклона.

Порядок выполнения работ состоит из следующих действий:

• От пылесоса «Урал» отсоединяют нижнюю металлическую емкость — мусоросборник. Вынимают защитную сетку и мембранный фильтр.
• Мусоросборник переворачивают вверх дном. С корпуса удаляют колесики. Оставшиеся от болтов отверстия запаивают или заклепывают алюминиевыми заклепками.
• По центру днища вырезают круглое отверстие диаметром, равным толщине ПВХ канализационной трубы 50 мм.
• Боковое отверстие мусоросборника, к которому подключался шланг пылесоса, закрывают заглушкой.
• От ПВХ трубы отпиливают кусок длиной 20 см. Патрубок вставляют в прорезанное отверстие изнутри мусоросборника. Труба должна полностью выйти наружу и зацепиться раструбом.
• Мусоросборник переворачивают вверх дном. На выступающий патрубок надевают уплотнительное кольцо из пористой резины и прижимают его к днищу емкости. Для герметичности стык обрабатывают силиконом.
• Корпусом самодельного циклона будет ведро емкостью 10 л из-под краски или солидола. Сначала берут металлическую крышку с ведра и по центру прорезают отверстие. Его диаметр равен толщине патрубка.
• Крышку наружной стороной надевают отверстием на трубу, прижимают к днищу мусоросборника. По кругу сверлят отверстия и два элемента стягивают болтами с резиновыми подкладками.

Модернизация пылесоса окончена. Внутрь мусоросборника устанавливают родную сетку и матерчатый мембранный фильтр. Конструкцию подсоединяют к пылесосу.

Дальнейшие действия предусматривают изготовление циклона из ведра. Процедура состоит из следующих шагов:

• В верхней части ведра на боковой стенке вырезают отверстие под такой же патрубок, как использовали для мусоросборника. Вырез делают под углом примерно 15о. Форму отверстия подгоняют под патрубок.
• От ПВХ трубы отрезают кусок длиной 20 см. С противоположного от раструба конца делают косой срез.
• Патрубок вставляют в отверстие ведра с небольшим уклоном вниз. Лепесток косого среза трубы фиксируют саморезами или болтами к стенке емкости.
• Стык патрубка с ведром герметизируют бинтом, смоченным клеем «Момент», «Титан» или любым другим.
• Теперь осталось собрать всю конструкцию. По диаметру верхней кромки ведра вырезают прокладку из мягкой резины, чтобы исключить подсос воздуха. Подложив сделанное уплотнительное кольцо, пылесос с зафиксированной крышкой ставят на ведро.

Циклон готов. К патрубку на ведре подсоединяют гофрированный шланг с насадкой, включают пылесос и пробуют втянуть мусор. Во время хранения «Урал» накрывают родным брезентовым чехлом.

Сложности, с которыми можно столкнуться во время работы

Создать циклонный фильтр своими руками или даже самодельный пылесос, как мы убедились, совсем несложно, если есть необходимые материалы.

В некоторых случаях рекомендуется возить с собой металлические контейнеры для сбора мусора, так как они считаются более прочными. При наличии пылесоса большой мощности пластиковое ведро может, так сказать, «развалиться». Засасывается за счет сильного потока всасываемого воздуха. Такое случается очень редко, но лучше сразу предусмотреть такую ​​возможность. Его можно выровнять, но ущерб изделию будет на лицо. Поэтому всегда нужно учитывать качество пластика и мощность устройства. В случае дорожного конуса такой проблемы не возникает.

Тонкости подключения самодельного циклона

Собранный своими руками циклон (фильтр строительного назначения) подключается для работы простым образом.

Выходной канал (верхний патрубок) подключается непосредственно к входному гнезду пылесоса вместо рабочей насадки.

Схема соединения — подключения циклона в пару к бытовому пылесосу и строительному инструменту, конструкция которого поддерживает функцию отсоса мусора

Сначала в работу включается пылесос, затем для нужных целей применяется строительный инструмент. В результате выполняемое действие, допустим, распил доски электрическим лобзиком, проходит без выброса стружки и мелкой пыли в окружающую среду.

Побочный продукт рабочей операции полностью направляется в циклонный сепаратор, где фильтруется должным образом.

Любители самоделок могут попробовать полностью собрать пылесос, который можно использовать в мастерской или в доме. Пошаговый инструктаж по изготовлению практичного агрегата представлен в этой статье.

О том, как своими руками соорудить другую — более простую конструкцию циклона, наглядно показывает и рассказывает видеоролик ниже.

Автор использует эту самодельную систему в бытовой практике и крайне доволен. Циклонный сепаратор, сделанный из обычного ведра, помогает работать в чистых условиях при производстве хозяйственно-строительных работ:

Самостоятельная сборка циклона для пылесоса допустима и вполне возможна. Более того, существуют проекты подобных «самопальных» систем, которые реально делаются если не за 2 минуты, то за пару часов. Такой циклонник действительно стоит того, чтобы потратить на его изготовление какое-то время. Издержки полностью компенсируются.

Есть опыт изготовления циклонного фильтра для пылесоса? Пожалуйста, расскажите читателям о вашем способе сборки сепаратора. Комментируйте публикацию, участвуйте в обсуждениях и добавляйте фотографии своих самоделок. Блок обратной связи расположен ниже.

Каждая хозяйка хочет, чтобы ее незаменимый помощник по чистоте — пылесос, был качественным и мощным. Поэтому прежде, чем купить такую технику, нужно хорошо взвесить ее плюсы и минусы.

Пылесосы типа «циклон» в настоящее время на рынке являются наиболее популярными. Они имеют больше преимуществ по сравнению с мешковыми аппаратами, но при этом по сравнению с моделями, оснащенными аквафильтрами, стоят дешевле. Сегодня вы узнаете о них как можно больше.

Сборка рабочего агрегата

В проделанные отверстия вставляются трубки, которые крепятся с помощью винтов. Для герметичности соединений, они завариваются горячим клеем при помощи термо-пистолета.

Шланги для подсоединения к пылесосу и входному отверстию для отвода строительного мусора, лучше всего использовать гофрированные, предназначенные именно для этого вида бытовых приборов.

При необходимости удлинения трубоотвода, например, для подведения к станку по территории мастерской, можно добавить кусок гладкой пластиковой трубы. Но, надо учитывать, что в таких трубах происходит накопление статического электричества под действием скорости движения частиц.

Значит, необходимо, либо пользоваться пластиком со встроенной металлической проволокой, которая выходит на заземляющий контур, либо обкрутить трубу фольгой, которую также заземлить.

Таким образом, строительный пылесос своими руками будет работать в соответствии с противопожарными правилами и приобретет качества безопасности, как производственное изделие.

Проблему легко устранить, если вставить в бочку несколько металлических каркасов в виде обручей. Это добавит вес агрегату, но сохранит его от образования трещин.

Обратите внимание!

• Зарядное устройство для автомобильного аккумулятора своими руками: пошаговое руководство изготовления устройства в домашних условиях, подбор материалов для сборки конструкции

• Лабораторный блок питания своими руками | Пошаговая инструкция как и из каких элементов построить блок питания

• Антенна для цифрового тв своими руками — фото инструкции как сделать простейшие антенны для digital TV

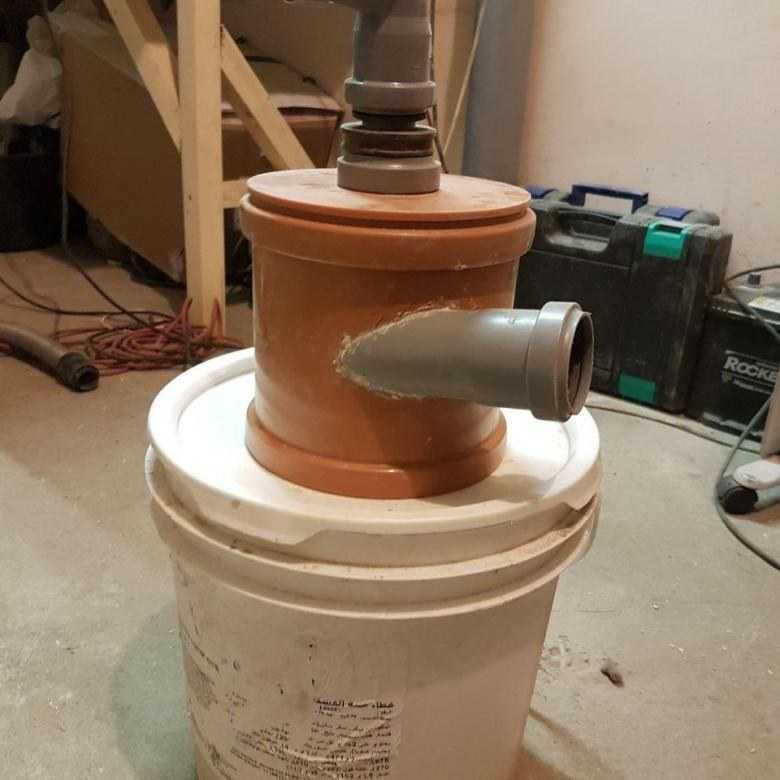

Поэтапное изготовление Циклона

Рассмотрим разные варианты изготовления Циклона для пылесоса своими руками из канализационных труб и как сделать такое устройство по пошаговой инструкции с чертежами и фото-примерами.

Без конуса

Для конструкции из ведра и канализационных труб понадобятся:

• масляный фильтр;
• пластиковое ведро;
• канализационные ПВХ колена на 45° и 90°.
• труба сечением 40 мм и длиной 1 м;
• гофротруба длиной 2 м и диаметром 40 мм.

Процесс конструирования таков:

1. По центру крышки от ведра прорезаем отверстие, чтобы в него вошла угловая пластиковая труба на 90°, к которой будет подсоединяться пылесос.
2. Замазываем щели герметиком.
3. В боковой части ведра прорезаем еще одно отверстие и вставляем колено 45°.
4. В качестве соединительного элемента с коленом используем гофру.
5. Стыкуем выход фильтра с коленом в крышке ведра.

С конусом

Для изготовления такого приспособления нужно подготовить:

• дорожный конус;
• круглые деревянные палочки;
• большую емкость;
• пластиковые колена диаметром 50 мм на 45° и 90°;
• кусок ПВХ трубы 50 мм;
• гофрированную трубу;
• толстую фанеру;
• крепеж.

Изготавливаем фильтр таким образом:

1. Из фанеры вырезаем площадку под конус в виде квадрата размером 40*40 см и круг, равный внутреннему диаметру конуса.
2. Скрепляем две детали вместе при помощи саморезов или клея и сверлим по центру отверстие под ПВХ трубу 50 мм.
3. Изготавливаем из фанеры площадку размером 40х40 см и по центру делаем отверстие, диаметр которого должен соответствовать диаметру верхушки конуса.
4. Закрепляем к площадке из п.3 четыре круглые палочки и плотно вставляем конус.
5. Сбоку возле основания конуса проделываем отверстие диаметром 50 мм и вставляем в него трубу, промазывая шов герметиком.
6. Прикладываем площадку из п.2 к вертикальным стойкам и крепим деталь на саморезы. При помощи деревянных держателей закрепляем трубу, входящую в нижнюю часть конуса, после чего вставляем еще одну трубу и колено в отверстие по центру.
7. Устанавливаем конус сверху емкости для мусора, подключаем трубу пылесоса и трубу на всасывание мусора, проверяем работоспособность устройства.

Простой Циклон

Если необходим пылесос для уборки рабочего места после работы ЧПУ фрезера или аналогичного оборудования, можно собрать простой и компактный Циклон из ПВХ канализационных труб и пластиковых бутылок.

Для сборки понадобятся:

• 2 гофрированных шланга к пылесосу;
• ПВХ трубы диаметром 40 и 100 мм;
• лист металла толщиной 0,2-0,5 мм;
• 2 пластиковые бутылки на 2,5 л и одна на 5 л;
• ножницы по металлу;
• электродрель со сверлами;
• заклепочник;
• термопистолет с клеем.

Изготавливаем фильтр таким образом:

1. От трубы сечением 100 мм отрезаем ровный кусок длиной 50 см, который будет служить корпусом устройства.
2. Отрезаем два куска трубы 40 мм длиной 40 и 15 см, после чего на листе металла чертим 3 окружности с внутренним диаметром корпуса. В центре этих кругов чертим еще круги с диаметром меньшей трубы.
3. Вырезаем детали из металла ножницами, после чего разрезаем их до середины и вырезаем внутренние круги. Затем соединяем при помощи заклепок все элементы между собой в виде спирали, которую надеваем на трубу 40 мм, равномерно распределяем витки и фиксируем их термоклеем.
4. Спираль помещаем в большую трубу и оставляем немного выступ наружу.
5. В верхней части корпуса проделываем отверстие под всасывающую трубу, счищаем заусенцы для плотного прилегания.
6. Помещаем трубу в отверстие, герметизируя место стыка термоклеем.
7. Из бутылки 5 л срезаем верхнюю часть, с которой удаляем горловину. Получившееся отверстие подгоняем под трубу 40 мм, поле чего надеваем деталь на корпус и приклеиваем термоклеем.
8. Из емкости 2,5 л отрезаем большую часть и надеваем на низ корпуса с обязательным проклеиванием.
9. Из двух пробок делаем соединительный элемент, высверливая середину. Бутылку, которая будет использоваться под мусор, укрепляем при помощи сварочных электродов. Для этого приклеиваем их по кругу бутылки при помощи скотча. Вкручиваем емкость на место и подсоединяем шланги на всасывание и выход.

Слишком тонкие гофрированные трубки использовать не стоит, поскольку во время работы они будут издавать сильный свист.

Подробнее об изготовлении самодельного Циклона можно узнать из видео.

Изготовление элементов циклона

На специальных форумах можно отыскать чертежи всех элементов агрегата, которые доступны, чтобы сделать их самостоятельно. Из подручных средств производится переделка бытовых пылесосов. Дополнительно потребуются:

• комплект шлангов из полупрозрачной гофры (можно будет визуально контролировать осевшие частицы пыли). Для стружкоотсоса практичнее будет использовать резиновые шланги;
• звукоизолирующая коробка, выполняющая две функции — обеспечивает снижение уровня шума в мастерской, и защиту всех находящихся внутри станков и инструментов от накапливаемого пылью статического электричества. Коробку можно сделать самому из фанеры, а изнутри отделать звукоизоляционным материалом любого типа;
• воздуховоды для очищенного воздуха: собираются своими руками из тонкого алюминия, и соединяются фальцами;
• ёмкость для сбора отходов можно сделать из простого строительного ведра, емкостью от 20 л, которое при помощи гофрорукава герметизируется с корпусом циклона;
• фильтр (подойдет фильтр от грузовой машины), который устанавливается на выходном патрубке.

Переделанный для нужд пылеудаления пылесос проверяют. Сперва на холостом ходу, прогоняя в системе обычный воздух, а потом с подключением пылесоса к работающему станку.

Строительный пылесос-циклон из ведра своими руками

В строительных работах внутри помещения, в мастерской появляется много мелкого мусора: стружки, опилки (хуже, когда они металлические). Подметать – не лучший вариант — все это забивается в щели. Лучший способ уборки – это собрать мусор строительным пылесосом. Пылесос так же пригодится для инструмента во время их работы: для электролобзика, фрезера, дисковой пилы. При наличии насадок – и для болгарки, штробореза, перфоратора. Цены на недорогую модель:

Но его фильтры быстро забиваются мелкой пылью. Можно использовать старенький бытовой пылесос (если у кого-то валяется не нужный). Но и его фильтр забивается очень быстро, тем более бытовые модели не предназначены для сбора большого объема пыли или опилок. А если нет никакого пылесоса? Выход есть, достаточно бюджетный и эффективный. Придется немного поработать своими руками, а перед этим приобрести несколько запчастей:

В объявлениях ищем продажу б/у двигателей от пылесосов. Цены на них: 200-500 руб. Стоимость нового – 2000-2500 руб. Главное проверить работоспособность на месте и целостность крыльчатки. Если будет сломано пара лопастей – его эффективность резко падает.

Далее понадобится ведро из-под краски. Железное или пластиковое. Лучше железное объемом на 20-25 л. Такие б/у ведра часто продают компании, торгующие лакокрасочными материалами.

Можно использовать и пластиковые ведра, но тогда их нужно 2 ведра с креплением одно над другим (с вырезанным дном у верхнего и крышки — у нижнего).

В крышке вырезаем отверстие и герметично крепим двигатель. Для того чтобы закрыть двигатель можно использовать пластиковую тару от краски. Только в ней нужно сделать прорези для свободного выхода воздуха сквозь двигатель.

К турбине двигателя снизу крепим воздушный фильтр от автомобиля УАЗ, предварительно закрыв нижнюю часть фильтра плотной тканью:

Стоимость фильтра 100 руб. Для лучшей фильтрации и более легкой очистки фильтра от пыли его можно поместить в тканевый мешок.

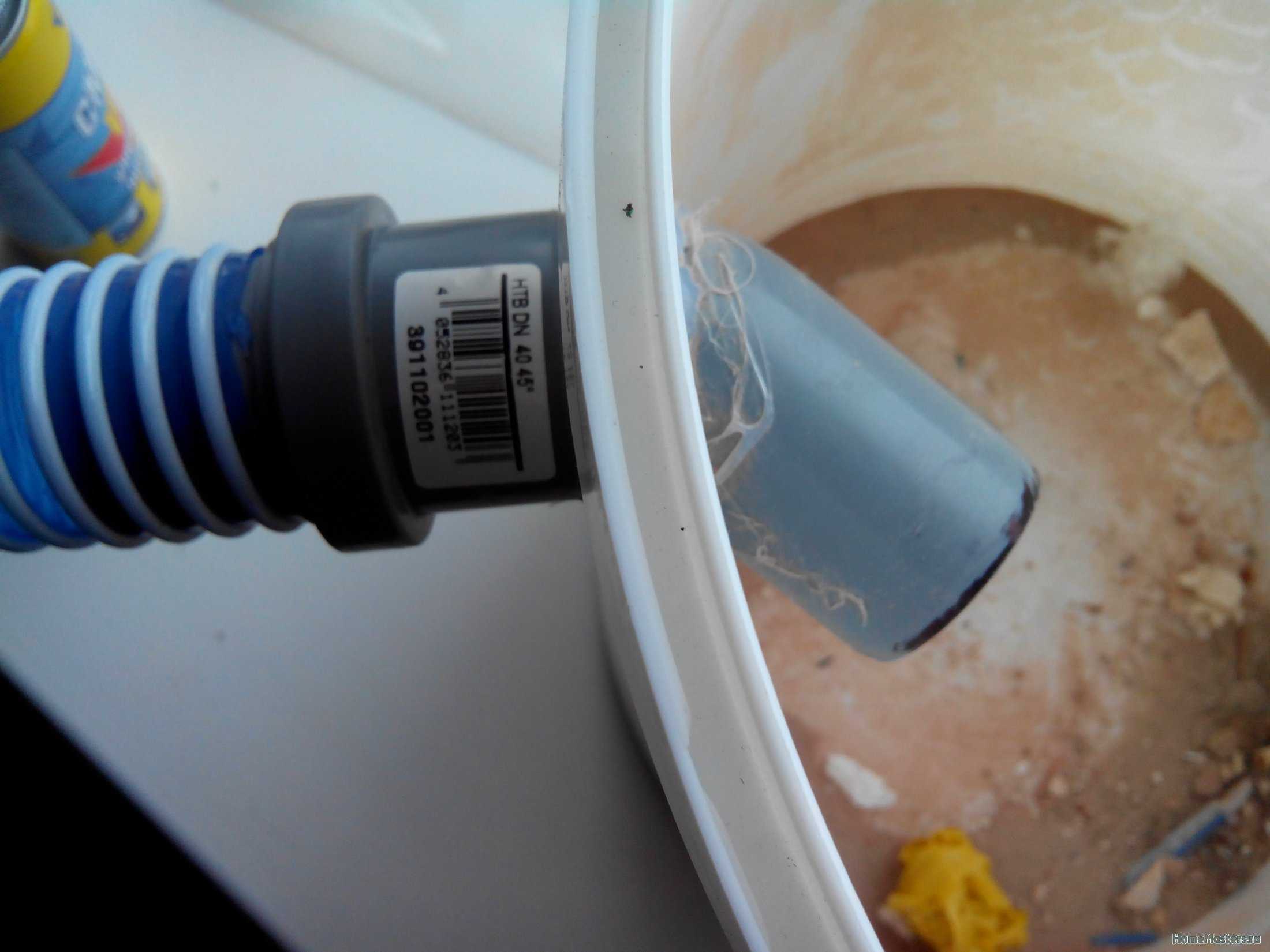

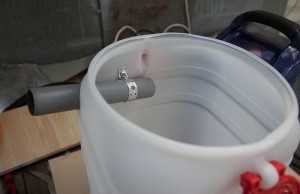

Далее в боковой поверхности ведра нужно просверлить отверстие под патрубок (для канализационной трубы) 50 мм:

Патрубок нужен угловой, чтобы воздух, всасываемый в наш циклон, двигался по касательной к вертикальной поверхности ведра, завихрялся в ведре. Пыль будет терять скорость и опускаться на дно. Можно внутри ведра надеть на патрубок отрезок гофрированной трубки (от гибкой канализации) длиной 20 см и зафиксировать ее под углом вниз по внутреннему периметру ведра.

Вся крупная пыль будет оседать в ведре, а мелкая фильтроваться фильтром. Эта самоделка достаточно вместительна по объему пыли и мусора. А если мощность двигателя 1800-2000 Вт, то и производительна. Стоимость изготовления пылесоса-циклона при условии покупки б/у запчастей – в пределах 1000 руб. Это лишь один из вариантов.

Если же у Вас есть ненужный пылесос, то буквально за 15 минут такой циклон можно изготовить из трех канализационных элементов и железного ведра. Процесс изготовления показан в коротком ролике:

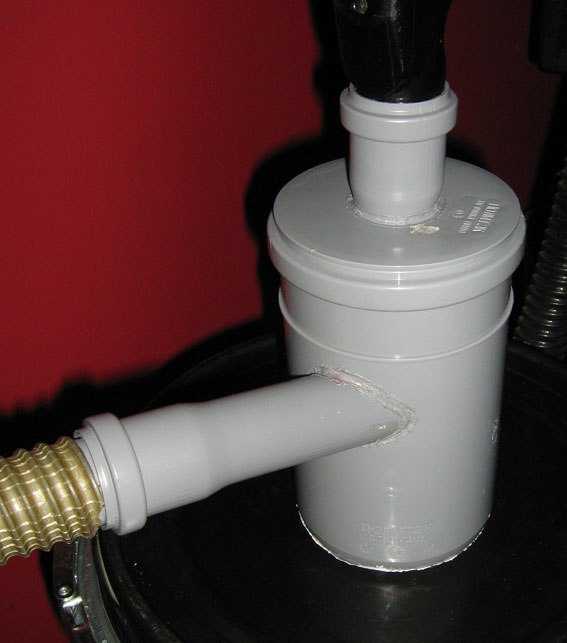

Самодельный фильтр Циклон из ПВХ канализационных труб

Приспособления Очень простой Циклон из подручных материалов, вполне справляется со своей работой по обслуживанию самодельного ЧПУ фрезера.На видео: первое включение, тест показал, что нижней бутылке необходимо добавить жесткости, что и сделано.

Материалы и инструменты:
1. Старый рабочий пылесос и два шланга к нему
Трубы канализационные ПВХ D=100мм, D=40ммОбразец труб
2. Тонкий листовой метал ~0.2-0.5мм или металлопрофиль кровельный (надо распрямить молотком)
3. Две пластиковые бутылки на 2,5 литра с пробками, баклажка на 5 л.
4. Ножницы по металлу, эл. дрель, сверла, ножницы для бумаги, нож, изолента ПВХ, пистолет с термоклеем, заклепочник и заклепки
5. Сварочные электроды или аналогичные стержни 6 штук, скотч широкий, карандашНазначение:
Фильтр Циклон предназначен для грубой очистки всасываемого воздуха, он удаляет тяжелые фракции перед поступлением воздуха на крыльчатку турбины насоса. Благодаря этому можно всасывать достаточно крупный мусор, стружку, щепу и она не повредит и не закупорит крыльчатку насоса, при использовании пылесоса без мешка, пакета.Применение:
Для сбора стружки из рабочей зоны станка, дрели, эл.рубанка, пилы и др.Пример применения этого самодельного Циклона Работает с ЧПУ фрезером
Принцип действия Циклона показан на рисунке ниже
Всасываемый воздух с мусором закручивается в спиральный вихрь большой скорости, крупные частицы прижимаются центробежной силой к стенке трубы и по спирали под собственным весом сползают в бутылку сборник.Изготовление:
Отрезаем от ПВХ трубы диаметром 100 мм. прямой отрезок 400-500 мм. , ровный, без крепежной арматуры участок, это будет корпус Циклона.
Отрезаем от трубы диаметром 40 мм. отрезок на 100 мм. короче корпуса (это выход на пылесос) и отрезок длиной 150 мм. (всас для мусора). На листовом металле чертим три одинаковые окружности, диаметром равному внутреннему диаметру трубы корпуса, удобно обвести прямо через трубу карандашом, в центре этих кружков чертим еще круги равные наружному диаметру тонкой трубы, обвести по трубе карандашом.Схема
Вырезаем круги ножницами по металлу, затем разрезаем круги до средины, как на схеме, вырезаем внутренние круги. Соединяем с помощью заклепок полученные круги в единую спираль. Надеваем ее на тонкую трубу, распределяем равномерно витки и дополнительно проклеиваем все термоклеем из пистолета.

Теперь засовываем аккуратно полученную конструкцию спираль в корпус, при необходимости подрезаем зацепы, оставляем выступ наружу как на схеме.

В верхней части трубы корпуса сверлим отверстие под трубу (всас), правим ножом, чтобы получился правильный овал, для плотного крепления трубы.

Вставляем трубу и направляем как на схеме, по касательной, все хорошо проклеиваем из пистолета.

Вырезаем ножницами из пятилитровой баклажки колпак, удаляем резьбовое горлышко, подгоняем отверстие под плотное вхождение трубы D-40 мм., надеваем на корпус и проклеиваем вверху и внизу термоклеем.

Отрезаем 2/3 длины бутылки на 2,5 литра и надеваем её снизу корпуса, проклеиваем.

Делаем из двух пробок, склеивая их между собой, самодельную соединительную муфту, высверливаем средину. Бутылку, сборник для мусора, необходимо усилить ребрами жесткости, иначе она не выдержит вакуума пылесоса и просто сожмется, ребра можно сделать из тонких сварочных электродов, предварительно оббив обмазку молотком, и проклеит их корсетом по окружности с помощью широкого скотча. Прикручиваем бутылку на место, присоединяем шланги пылесоса на всас и выход, они идеально стыкуются с ПВХ D-40 мм., включаем и проверяем работу устройства.

P.S. Если использовать более тонкие шланги, например ПВХ электро гофру, то появляется сильный свист в этих шлангах, сечение не подходит для производительности пылесоса. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст.

Первый вариант

Необходимые материалы	Этапы работы	Дополнения

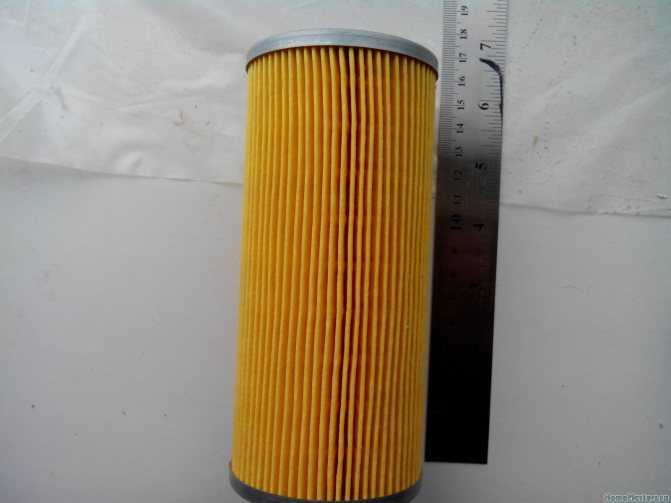

· фильтр масляного типа (фильтрует паль мелкого размера); ведро, к которому плотно прилегает крышка, это основная тара; полипропиленовые колена (они должны быть предназначены в водоснабжение, иметь угол прямой и сорока пятиградусный, диаметр одной штуки – 40 миллиметров; сантехническая труба из пластика, метровая, с сорокамиллиметровым диаметром; труба гофра с сорокамиллиметровым диаметром и двухметровой длиной	вырезать дырку в центре крышки ведра; промазать герметиком полученные щели; вырезать отверстие в боковой стенке ведра; вставить в него уголок в 45 градусов; гофра с коленом соединяется частью трубы; на фильтр можно одеть капроновый материал, это продлит его службу; выход фильтра соединяется с коленом в крышке	Если не получается одеть фильтр на трубу, нужно сделать переходник. Им может выступать шланг из резины. Все соединения следует промазывать герметиком. Когда входное отверстие закрывается, ведро может треснуть. В связи с этим необходимо укрепить его стенки или установить клапан, главное – делать правильные замеры.

Масляный фильтр

Выход из циклона

Вход в сборе

Самодельный циклон для пылесоса, пример изготовления

Задача ставилась сделать строительный пылесос, используемый при обработке дерева. Соединенный с электрорубанком или фрезером пылесос мембранного типа моментально забивался, и приходилось много раз очищать его, отвлекаясь от работы.

Если вы плотничаете в квартире, проблема мелкой древесной пыли может стать серьезным препятствием. Поэтому был разработан и собран циклон из подручных материалов, по аналогии с промышленными аналогами.

Что потребуется для изготовления подобного приспособления:

• Полиэтиленовая бочка для жидкости, объемом 3-5 л;
• Воздушный фильтр вытянутой цилиндрической формы, от автомобиля;
• Канализационная труба, соответствующая диаметру ваших шлангов от обычного пылесоса;
• Гофрированный шланг аналогичного диаметра;
• Стальные полосы, обрезки, уголки для создания кронштейнов, арматуры;
• Фанера 6-8 мм для основания;
• Винты, гайки, герметик;
• Женский чулок.

Крепим на крышке емкости кронштейн для воздушного фильтра. Его можно вырезать из стальных полос.

Фильтр должен плотно прилегать к крышке, иначе грязный воздух будет попадать в выходной патрубок.

Сверху герметично крепим выходной патрубок, через который очищенный воздух будет попадать в основной пылесос. Мембранный фильтр заводского пылесоса следует оставить. Это не сильно уменьшит мощность потока, но убережет вентилятор от загрязнения.

Вокруг воздушного фильтра имеет смысл установить отбойник для мусора. Он изготавливается из оцинкованной жести, и отбивает легкие частицы, которые не сразу опадают под воздействием центробежной силы. Это позволит не так часто вытряхивать фильтр.

Для этих же целей на поверхность можно натянуть женский чулок. Он защитит поры фильтра от попадания крупных и легких частиц мусора (бумага, тонкая стружка).

Входной патрубок располагается по касательной к стенке, и немного наклонен в сторону днища. Воздух с мусором сразу будет направлен по требуемой траектории.

Чтобы стенки емкости не схлопывались от создаваемого вакуума, их можно усилить стальной полосой. Все-таки пластиковая бочка не рассчитана на такие нагрузки, слишком тонкий материал.

Важно! Все места крепления патрубков, винтовых соединений тщательно герметизируются. Малейшая щель для воздуха резко снизит вакуумный эффект, и поток воздуха не будет качественно закручиваться вдоль стенок емкости.. Поскольку конструкция получилась габаритной, изготавливаем станину из фанеры

Для удобства оснащаем ее поворотными колесиками

Поскольку конструкция получилась габаритной, изготавливаем станину из фанеры. Для удобства оснащаем ее поворотными колесиками.

Надежно крепим пылесос и построенный фильтр к станине. Крепление должно обеспечивать легкий демонтаж, для очищения бочки от накопленного мусора.

Проводим испытания. Весь мусор собран на дне емкости. Оба фильтра практически чистые, несмотря на наличие легких опилок, и строительной пыли. Все это под действием центробежной силы прижималось к стенкам и осыпалось в бочку.
