Снятие и установка облицовки двери BMW 5 (E39)
Снятие и установка облицовки двери
Здесь описывается снятие облицовки передней двери. Процесс снятия облицовки задней двери примерно аналогичен. Отличия описаны в конце Раздела.
СНЯТИЕ
1. Отсоедините кабель массы от аккумуляторной батареи. Батарея находится в багажнике позади правой боковой облицовки.
При отсоединении батареи стираются данные в электронных блоках памяти, например, памяти неисправностей двигателя. Обратитесь к рекомендациям Раздела Снятие и установка аккумуляторной батареи.
2. Изолируйте отрицательный полюс аккумуляторной батареи для исключения случайных электрических контактов.
3. Выверните болт (1) в воздушном канале.
4. Выньте отверткой плафон нижнего освещения салона, расстыкуйте штекерное соединение и снимите лампу.
5. Выньте небольшой отверткой выключатель (2) запоминания положения сиденья. Расстыкуйте штекерное соединение и снимите выключатель.
6. Выньте небольшой отверткой консоль управления (3) стеклоподъемника и зеркал наружного вида.
7. Снимите штекер следующим образом:
— Штекер 1: Отожмите сбоку небольшой отверткой стопор, не вынимая его. Выключатель вынимается наверх рычажным механизмом.
— Штекер 2: Нажмите вниз стопорный крючок и наклоните в сторону стопорный зажим. Выключатель вынимается наверх.
8. Снимите консоль управления.
9. Выньте козырек (4) из проема дверной ручки и выверните находящийся под ним болт.

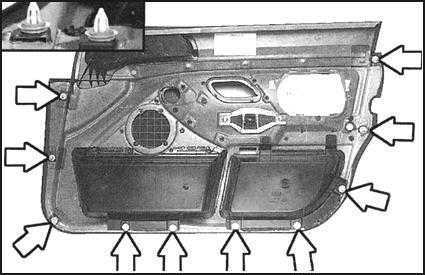

10. Отсоедините облицовку двери сбоку и снизу. Для этого оттяните пальцами края облицовки. Расположение зажимов (стрелки) показано на иллюстрации.
11. Сместите облицовку наверх и освободите ее из центрального зажима и из верхних скоб. Зажим находится на внутренней стороне облицовки в районе (А).
12. Сдвиньте привод двери через отверстие в облицовке.
13. Приподнимите и снимите облицовку под кнопкой блокировки двери (2).
14. Если центральный зажим (1) остался на двери, снимите его, как показано на сопроводительной иллюстрации и закрепите на облицовке.
15. Отсоедините кабель громкоговорителя. Отверните винты крепления и снимите коробку громкоговорителя (1).
Соблюдайте меры безопасности при работе с подушкой безопасности, обратитесь к Раздела Меры безопасности при работе с подушкой безопасности.
16. Расстыкуйте штекерное соединение (оранжевого цвета) боковой подушки безопасности. Отверните винты крепления и положите подушку безопасности с крышкой наверх, например в багажный карман.
17. Отсоедините трос (1) от внутренней ручки двери и снимите его.
18
Если необходимо, осторожно снимите пенопластовую облицовку из внутренней части двери.
Чтобы клеевое уплотнение осталось на пенопласте, рекомендуется его снимать рывками при низкой температуре.
|
УСТАНОВКА |
|||||||||
|

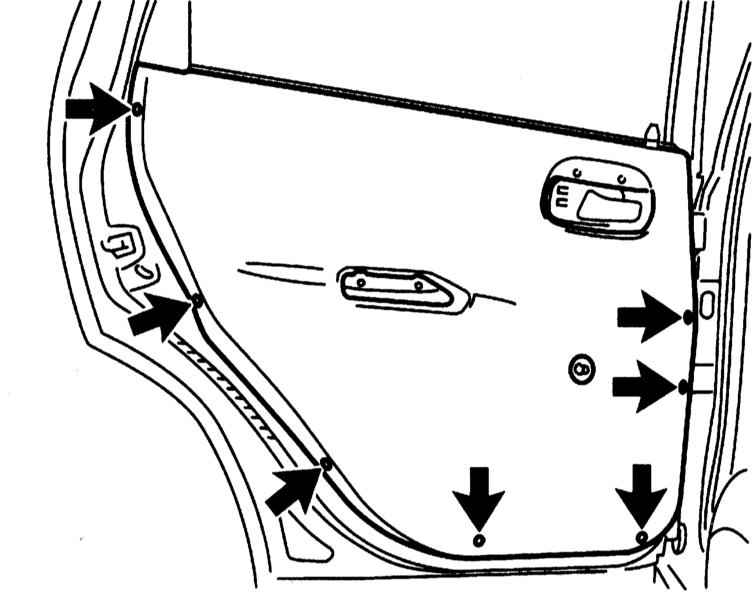

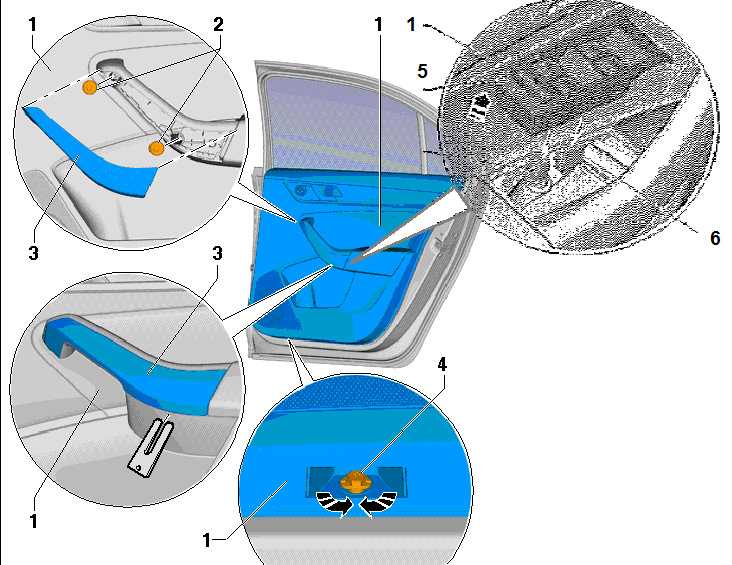

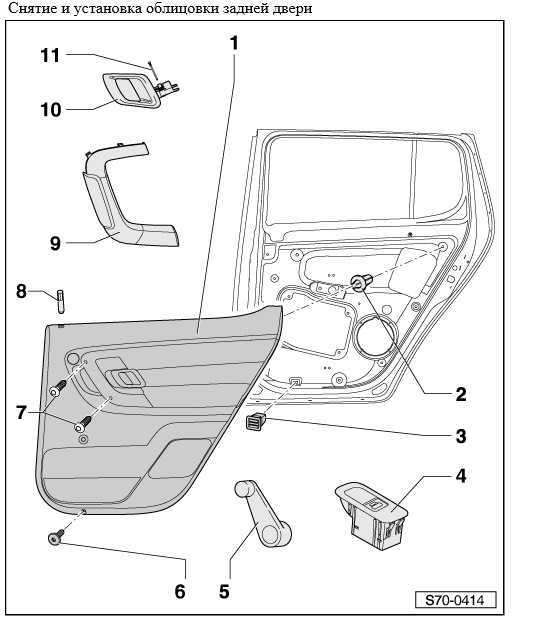

Дополнения к снятию и установке облицовки задней двери
 |
Снимите ручку двери (обратитесь к сопроводительной иллюстрации) |
Видео про «Снятие и установка облицовки двери» для BMW 5 (E39)
Как снять карту двери на е39 .
BMW E-39. Ремонт дверной карты задней двери / BMW E_39 . Remont door card back door
Как снять обшивку двери BMW 39
Для публикации сообщений создайте учётную запись или авторизуйтесь
Центральный замок При отпирании или запирании замков передних дверей или багажного отделения благодаря системе центральной блокировки одновременно отпираются или запираются замки всех дверей, крышка топливного бака и замок крышки багажного отделения в зависимости от его положения.
Система центральной блокировки оборудована самостраховкой: Таким образом уменьшается вероятность проникновения в салон посторонних лиц.
Системой центральной блокировки можно управлять и снаружи как ключом, так и при помощи дистанционного радиоуправления. Центральная блокировка замков предлагает в дополнение к центральному замку следующие функции: Внутренняя ручка открытия двери Открытие автомобиля снаружи Поверните ключ один раз до упора в замке двери водителя, переднего пассажира или багажника.
При этом открывается только соответствующий замок. Остальные замки остаются закрытыми. После закрытия крышки багажника его замок закроется автоматически через 5 с.
Не открывается дверь БМВ е39 часть 2
Для открытия всех замков автомобиля поверните ключ два раза до упора в замке двери водителя, переднего пассажира или багажника. Для открытия автомобиля нажимают на верхнюю половину выключателя центральной блокировки — все замки открываются. Инфракрасное дистанционное управление Инфракрасное дистанционное управление позволяет приводить в действие центральный замок и схему предупредительной сигнализации.
Инфракрасный радиопередатчик с батареями размещен в ручке ключа замков автомобиля. Датчики приемника инфракрасного дистанционного управления расположены в верхней части центральных стоек. Зона действия приемника инфракрасного дистанционного управления На рис. Максимальная дальность действия зависит от различных факторов и составляет 2—4 м. Дальность действия уменьшается при разрядке батарей и загрязнении датчиков приемника.
Открытие и закрытие автомобиля Направьте ключ на датчик приемника инфракрасного дистанционного управления и нажмите на кнопку. При этом замки откроются системой центральной блокировки и сигнализация отключится или замки закроются системой центральной блокировки и сигнализация включится.
При закрывании автомобиля с открытыми окнами и люком держите кнопку нажатой до тех пор, пока не закроются окна и люк.
При более раннем отпускании кнопки закрытие окон и люка прекращается. Замена батарей в ключе Рис. Снятие крышки на головке ключа Переместите крышку на головке ключа рис.
Замените батареи и установите крышку на головку ключа до четкой ее фиксации. Расположение полюсов для установки батарей указано на контейнере для батарей.
Предупредительная сигнализация Предупредительная система сигнализации существенно затрудняет проникновение в автомобиль и его угон. При злонамеренном проникновении в автомобиль включаются звуковые и световые сигналы тревоги.
Как вода попадает в салон BMW e39
Герметик между шумоизоляцией и дверью со временем высыхает, шумоизоляция перестаёт плотно прилегать к двери и вода находит путь в салон.
Устраняется просто. Снимаем дверные карты и откроется доступ к шумоизоляции двери. Аккуратно отклеиваем шумоизоляцию в тех местах где она ещё держится. В места прилегания можно слегка нагреть феном, а я просто оставил машину на солнцепёке. Этого было достаточно, чтобы герметик стал эластичным. Используйте перчатки, герметик легко прилипает и оставляет чёрные следы, которые могут отмыться не с первого раза.
Теперь когда шумоизоляция снята, нужно удалить следы старого герметика.
Сначала для удаления я использовал подручные средства. Ножик, отвёртку и растворитель с ветошью. Быстрого прогресса не наступало и мне под руку попался балончик с средством для удаления прокладок.

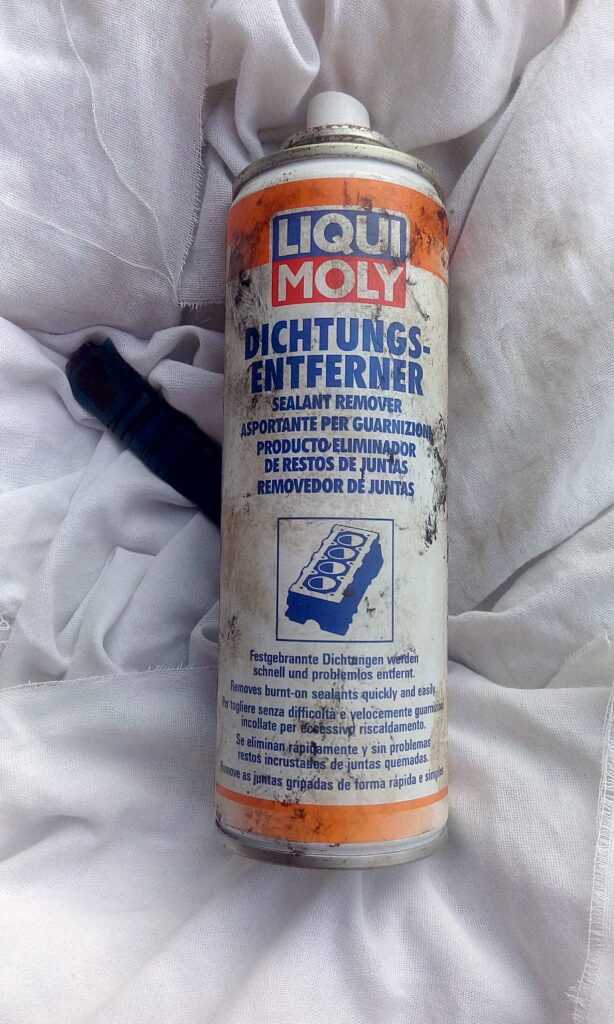

Средство для удаления прокладок Liqui Moly Dichtungs-Entferner.Артикул: 3623.
После того как следы старого герметика были удалены с дверей и шумоизоляции, я всё тщательно отмыл и обезжирил. Лента для вклейки стёкол от ABRO тоже полежала на солнце и стала липкой и более эластичной. Нанёс герметик на дверь и придавил шумоизоляцию. Проверил, чтобы везде шумоизоляция плотно прилегала к двери. Не смотря на то, что герметик я не экономил, мне спокойно хватило на 2 задние двери и ещё осталось на столько же. Убедившись, что всё на своих местах, я собрал в обратном порядке и установил за клипсы дверные карты.
Проверил герметичность на мойке.
Ковролин в районе задних дверей сухой, больше воды нет. Уже прошёл год после этой простой процедуры. В дождь и после моек воды нет — всё сухо. Одной болячкой в BMW 5 e39 стало меньше.
P. S. Забыл дополнить. Снять задние дверные карты достаточно просто. Вам понадобится крестовая отвёртка и набор для снятия обшивок в авто. Я заказал на AliExpress самый дешёвый.
Фото из интернета. Выглядит примерно так. Качество удовлетворительное, для любительского применения подойдёт.
В корпусе дверной ручки нужно извлечь круглую заглушку. Появится доступ к шурупу, его выкручиваем с помощью крестовой отвёртки. С помощью инструмента извлекаем кнопку стеклоподъёмника и отсоединяем проводку. Аккуратно с помощью этого же инструмента отщёлкиваем по кругу клипсы держащие обшивку двери. Теперь слегка тянем обшивку на себя и вверх. Снимаем её с «солдатика» дверного замка и отщёлкиваем клипсы у верхнеё кромки двери, там где стекло. Дверная обшивка должна оказаться у вас в руках. Теперь нужно отсоединить проводку идущую к подсветке ног, проводку идущую к динамику музыкальной системы. Теперь дверную карту ничего не держит. Собирается всё в обратном порядке. Рекомендую запастись клипсами держащими дверные карты. Такие клипсы не дефицит, по образцу вы легко сможете найти нужные почти в любом автомагазине. Ну, а раз появился доступ к проводке, то лишним не будет почистить контакты. Особенно актуально если был контакт с водой. Например, у меня из-за плохих окислившихся контактов не работала подсветка внизу дверных обшивок. Исправил с помощью автохимии.
Очиститель контактов KontaktreinigerАртикул: 7510.
В общем очередная проблема устранена. Решение вполне бюджетное и не требует особых навыков.
Спасибо за внимание! Всем удачи!
Замена дверных карт
Работа не сложная, но занимает немного времени и терпения.
Так как мои дверные карты оказались намного лучше купленых, решил перекинуть только материал на кожу.
Для снятия обивки задней двери нужно:
1. Снять заглушку в дверной ручке и выкруить винт.
2. Тонкой отверткой или ножом поддеть переключатель стеклоподьемника
3. Так же тонкой отверткой снизу поддеть саму обивку (начинал снизу, так как вслучае какого косяка, он не бросался бы в глаза, но все обошлось), и потянуть на себя, с нормальным усилием, там обычные защелки
отщелкнуть защелки слева и справа, снять обивку.
Материал на задних дверях держиться с помощью клея, так что пришлось немножко посидеть чтобы аккуратно все отсоеденить.
Передние карты снимаются аналогично задним, но есть один нюанс, маленький винтик в районе воздухоотвода на боковые стекла
Дверные ручки пришлось отсверливать.Обратно устанавливал с помощью саморезов с большой шляпкой.
BMW E39 как снять дверную карту (обшивку двери). Видео
Показываем вам процесс разборки двери, со снятие дверной карты (дверной обшивки) на автомобиле BWM E39. Снято с удобного ракурса, все действия подробно объяснены, демонстрация всех скрытых креплений, как к ним подобраться и открутить.
Внутренние клипсы дверной обшивки считаются одноразовыми, за рубежом принято их менять, при каждом снятии дверной карты, мы покажем вам как можно аккуратно снять карту, не сломав при этом эти крепления. На всякий случай всё таки рекомендуем купить запасной комплект, рано или поздно он может вам пригодится.
Видео снятие дверной карты BMW E39:
Видео как установить дверную обшивку BMW E39 на место:
Как видите ничего сложного в демонтаже дверной обшивки автомобиля BMW E39 нет, с этой задачей без особого труда способен справиться любой начинающий автолюбитель.
