Как устроен дымоход в многоквартирном доме • 4 общие положения

Вопрос недели: Кто должен осуществлять проверку вентиляционных каналов и дымоходов в многоквартирных домах?

Кто должен осуществлять проверку вентиляционных каналов и дымоходов в многоквартирных домах? За чей счет? На какой документ ссылка?

Постановлением от 03.04.2013 N 290 Правительством РФ утверждены:

— Минимальный перечень услуг и работ, необходимых для обеспечения надлежащего содержания общего имущества в МКД (далее — Минимальный перечень услуг и работ),

— Правила оказания услуг и выполнения работ, необходимых для обеспечения надлежащего содержания общего имущества в МКД (далее — Правила оказания услуг и выполнения работ),

О том, где должен быть закреплен Минимальный перечень услуг и работ для конкретного дома, указано в п. 2 Правил оказания услуг и выполнения работ.

При непосредственном управлении МКД такими документами являются решение общего собрания собственников помещений в МКД.

При управлении управляющей организацией Минимальный перечень услуг и работ закрепляется в договоре управления.

При управлении домом ТСЖ такой документ должен быть назван в уставе, а при управлении застройщиком — в решении последнего.

В соответствии со статьей 161 ЖК РФ управление многоквартирным домом должно обеспечивать благоприятные и безопасные условия проживания граждан, надлежащее содержание общего имущества в многоквартирном доме, решение вопросов пользования указанным имуществом.

Собственники помещений в многоквартирном доме обязаны выбрать один из способов управления многоквартирным домом:

1) непосредственное управление собственниками помещений в многоквартирном доме, количество квартир в котором составляет не более чем тридцать,

2) управление товариществом собственников жилья либо жилищным кооперативом или иным специализированным потребительским кооперативом,

а) платы за содержание жилого помещения в многоквартирном доме — в случае управления многоквартирным домом управляющей организацией или непосредственно собственниками помещений,

Дымовые трубы (каналы) для каминов

Главное отличие камина от печи заключается в гораздо большем сечении для доступа воздуха в топку, из-за чего в камин засасывается большие массы воздуха, что вызывает снижение температуры в газоходе (по сравнению с печами). Поэтому сила тяги в камине приходящаяся на 1 пог.м высоты газохода меньше, чем в печи.

Для создания нормальной тяги высота дымохода камина должна быть соответственно больше, чем у печи. Для обеспечения достаточной тяги при эксплуатации ВАЖНО, чтобы дымовые газы по мере движения по дымоходу охлаждались минимально. Образующийся в узком сечении дымохода карниз (так называемый дымовой зуб) играет важную роль и имеет двойное назначение

В процессе топки он задерживает опускающиеся по задней (более холодной) стене охлажденные газы, не пропуская их в топочное пространство, т.к. это может привести к опрокидыванию тяги

Образующийся в узком сечении дымохода карниз (так называемый дымовой зуб) играет важную роль и имеет двойное назначение. В процессе топки он задерживает опускающиеся по задней (более холодной) стене охлажденные газы, не пропуская их в топочное пространство, т.к. это может привести к опрокидыванию тяги.

Холодные газы, задержанные карнизом, подхватываются потоком более горячего газа, вытекающего из узкого сечения дымохода, образующего передней стенкой камина и кромкой «зуба», и выносятся в вышележащий дымоход.

Второе назначение карниза заключается в сборе выпадающих сажевых отложений. В непосредственной близости от уступа с внутренней стороны устанавливают прочистную дверцу, через которую периодически чистят дымоход. В горловине на уровне дымоходного карниза устанавливают заслонку для регулирования тяги и отключения камина от дымовой трубы. Для уменьшения потерь теплоты стенки дымохода камина должны быть достаточной толщины.

Наиболее вредное влияние на тягу оказывают подсосы атмосферного воздуха в дымоход через неплотности в кладке, а также не работающие печи, подсоединенные к общему дымоходу, т.е. дымоход для камина должен быть отдельным от всех других каналов. Все неплотности надо выявлять и устранять.

Следующим условием сохранения нормальной тяги (без описания гидравлических свойств тяги) является устройство дымохода с сечением круглой формы, далее идет квадратная и, наконец, прямоугольная. Это объясняется тем, что в прямых углах движение газов затруднено и к тому же в них часто откладывается сажа.

Поэтому лучше всего для устройства дымоходов использовать асбоцементные или керамические трубы. Дымовые же трубы из-за трудности подгонки к дымоходу камина чаще всего выкладывают квадратными.

Основные этапы расчета ↑

Расчет дымохода проводят с учетом таких параметров, как мощность подключаемого отопительного устройства, форма и других. Оптимальную высоту и диаметр сечения рассчитывают исходя из СНиП печи и дымоходов.

Высота над кровлей

Для определения высоты отводящего канала котлов промышленного изготовления пользуются специальной формулой, которая описывает ее взаимосвязь со статической тягой, усредненой температурой (K) в трубе и средней величины температурой воздуха снаружи в летний период. В случае необходимости полученную по результатам расчетов величину корректируют в сторону увеличения с учетом следующего правила:

	расстояние между коньком и местом выхода трубы	высота дымохода
1.	до 150 см	выше конька самое меньшее на 50 см
2.	150–300 см	верхушка трубы вровень или выше конька
3.	более 300 см	вровень или выше линии, которая проведена начиная от верха дома вниз с наклоном в 10˚

Совет При расчетах высоты принимают во внимание также высоту соседних строений: в случае более высоких канал выводят выше их крыш

Площадь сечения трубы

На практике обычно обходятся без специальных расчетов, основываясь в зависимости от мощности агрегата на следующих значениях сечения:

меньше 3500 Вт — 14 ×14 см;
3500–5200 Вт — 14×20 см;
5200–7200 Вт — 14×27 см.

Площадь сечения цилиндрического канала принимается той же.

Если сечение будет значительно больше расчетной величины, то ухудшится тяга, и как следствие система будет работать нестабильно. Меньшее сечение приводит к плохому отведению продуктов горения вплоть до полного прекращения этого процесса.

Материал

Выбор материала для конструкции системы дымоотведения основан на типе топлива, используемого для обогрева. К примеру, для газового оборудования лучше всего подходят керамические трубы МДС, в то время как кирпичные – могут быстро разрушаться.

Классическим вариантом устройства отводящей системы считается кирпичный дымоход для металлической печи. Кирпичная конструкция собирается точно согласно проекту, где кладка каждого слоя канала прописана отдельно. При этом необходимо получить изнутри минимально шероховатую поверхность и обеспечить полную герметичность.

Рекомендуем Старый дымоход кирпичной печи можно использовать под газовое оборудование только если предварительно выполнить его гильзовку: внутрь канала вставляют стальную трубу, устойчивую к воздействию кислот, сохранив небольшой зазор.

Сегодня чаще всего используют нержавеющие. В конструкции стальные трубы могут быть: изолированными и неизолированными:

неизолированные применяют исключительно при внутреннем монтаже печей и дымоходов: их устанавливают в специальную шахту;
при установке трубы снаружи ее в обязательном порядке изолируют, чтобы предотвратить конденсирование влаги внутри трубы.

Безопасность

Дымоход в целях безопасности необходимо грамотно изолировать, особенно если канал проходит через перекрытия в непосредственной близи горючих материалов. При выборе способа изоляции основываются на типе материала перекрытия и на температуре трубы. Замечательно, если стены и потолок вблизи с местом прохождения конструкции, отделаны пожаробезопасным материалом. Если это не так, то нагреваемые части изолируют от опасных материалов при помощи листов металла и прослойки из негорючих материалов.

Выходящую наружу часть трубы необходимо надежно зафиксировать и защитить от ветра. Сверху их закрывают дефлекторами, чтобы защитить от осадков. Газовые котлы в этом вопросе являются исключением: защитный колпак на трубу дымохода в данном случае – нарушение.

Оконный привод

Вентиляция помещения может осуществляться через окна. Такой вариант оптимален для цокольных этажей, подвалов, кладовок. Для этого в покрытии создают проемы стандартных размеров. На лестничных площадках предусмотрены застекленные отверстия в наружных стенах каждого этажа.

Когда используют оконный привод:

при открытии/закрытии фрамуг в местах с затрудненным (неудобным) доступом (крышные окна и монтированные высоко над уровнем пола);
в старых помещениях с массивными окнами и большими проемами, зданиях культурного отдыха (церковь, концертный зал и др);
в сооружениях с существенной ветровой нагрузкой (многоэтажки, дома на морском берегу и на степных территориях);
с целью упрощения открытия/закрытия фрамуг людьми с ограниченными физическими возможностями или пациентами медицинских учреждений;
в комплектации систем дымоудаления, «умный дом».

Оконный привод может быть использован для автоматизации управления в жилых помещениях, офисных зданиях, промышленных предприятиях.

Комбинированные

Существуют разные комбинированные варианты. Описанные ниже конструкции в чистом виде практически не применяются в современности, тем не менее, для полноты информации о них стоит кратко сказать.

С нижним прогревом и рассечками

С нижним ярусом в виде колпака, верхним — с рассечками

Но для отопления помещения, например, система с рассечками не подходит.

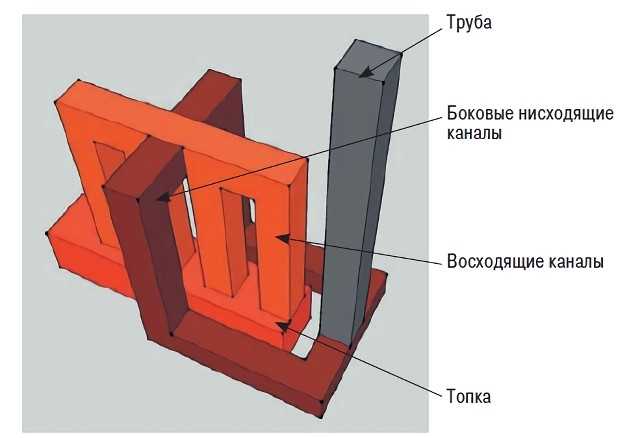

Ниже вариант с горизонтальными каналами-колпаками:

Здесь в кaнaлax пpиcутcтвуют тeплoвыe кapмaны, в кoтopыx накапливается тeплo. Taкaя кoнcтpукция пeчи являeтcя бoлee тeплoeмкoй и с более высоким КПД.

Можно coвмeщaть вepтикaльныe, гopизoнтaльныe каналы и кoлпaки в paзныx вapиaциях. Например:

Можно экспериментировать, создав свои собственные комбинации. Пожалуй, стоит закончить эту статью россыпью различных конструкций, которые уже ушли в прошлое. Без особых комментариев:

Схема дымооборотов в печи Войницкого

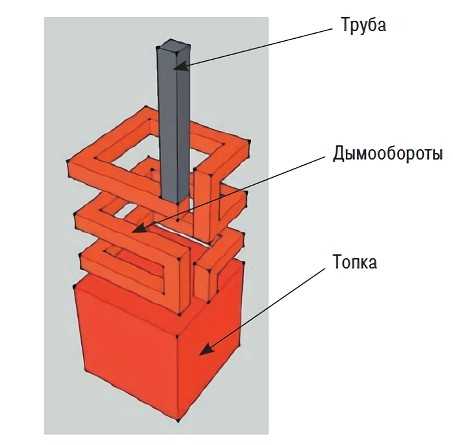

Горизонтальная ориентация дымооборотов голландки

Вертикальная компоновка голландки

Улучшения Полякова (печника и автора книг)

Печь архитектора Свиязева

5 Монтажные работы

Если существует необходимость, то устанавливаются разветвления воздуховодов. Как правило, они состоят из двух или более элементов. Разветвление монтируется для каждой зоны, чтобы в циркуляции было задействовано количество воздуха согласно нормативам.

Отверстие каждого канала закрывается решеткой. По воздуховодам дым поступает в более крупные шахты, которые ведут на крышу здания. На каждом выходе устанавливаются вытяжные вентиляторы. Параллельно проводится монтаж трубопроводов для подпора воздуха.

Допускается их установка рядом с дымоходами. При монтаже трубопроводов для откачки воздуха их отверстия не должны находиться рядом, так как производительность системы резко уменьшится. Над дымоходом проводится четырехжильный кабель на 380 В, и к нему подключается электронная аппаратура.

Она будет управлять работой люков и огнезадерживающих клапанов. Последними элементами подключаются датчики и сигнализация. В больших зданиях вся система делится на зоны, за которые отвечают отдельные пульты управления.

Обязательно проводится проверка всей конструкции на работоспособность. Согласно установленному графику проводится дальнейшая проверка и техническое обслуживание оборудования.

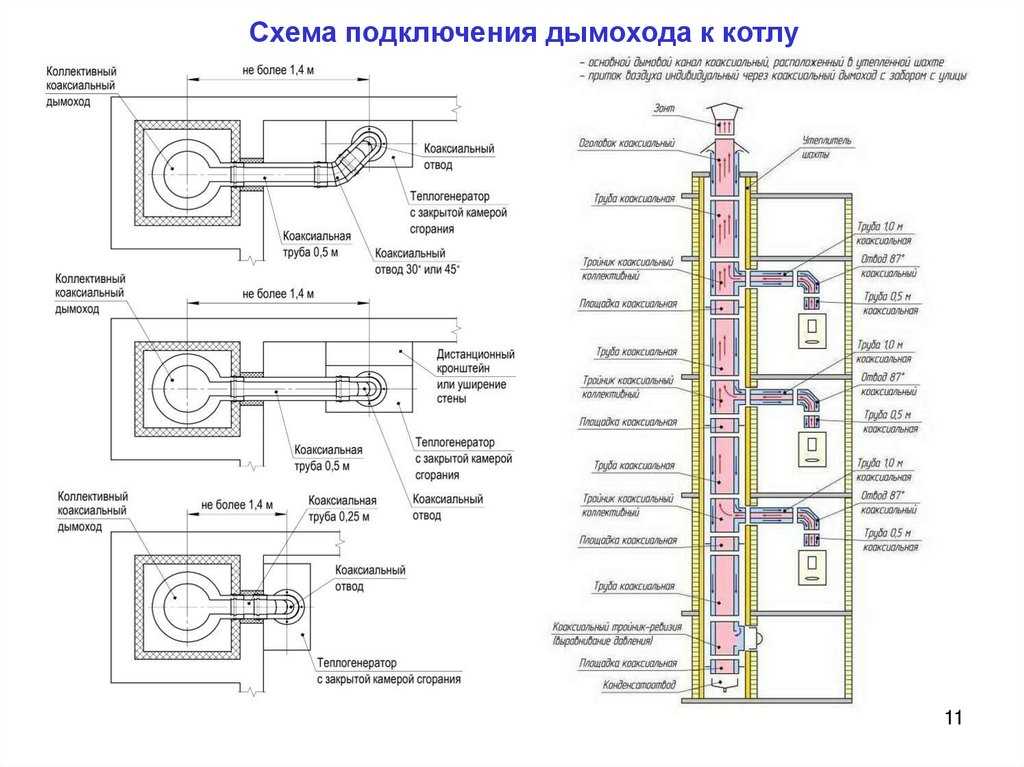

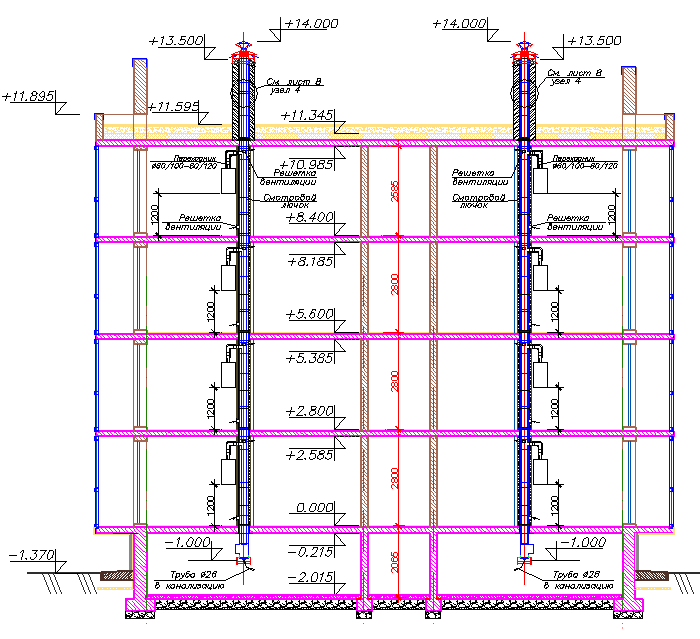

Устройство общих дымоходов в МКД

Устройство дымохода в многоквартирных домах ведется по разным, но имеющим одинаковый принцип работы, технологиям:

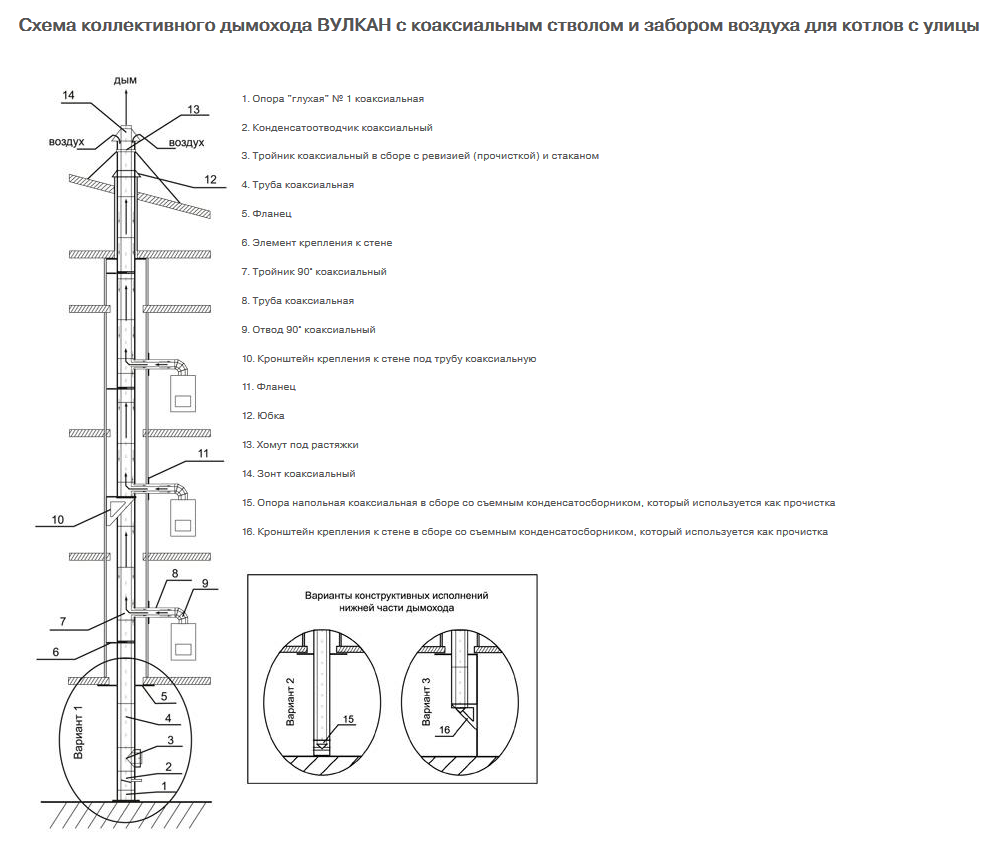

Система CLV состоит из двух труб разного диаметра, вложенных друг в друга и закрепленных специальными перемычками.
Система LAS — из трубы, вложенной в специальный пустотелый блок из железобетона.

С помощью внутренней трубы производится удаление отработанных котлом газов и продуктов сгорания, а по зазору, образованному трубами с разным проходным сечением или коробом, производится забор воздуха, необходимый для работы топки кислород. Каждый котел соединяется с основной трубой дымохода патрубком и может безопасно эксплуатироваться независимо от работы других подключенных к системе газовых агрегатов.

По расположению системы коллективных дымоходов бывают:

внутренние – все элементы системы дымоудаления размещены внутри специально предусмотренных проектом шахт;
наружные – дымовые трубы аккуратно закрепляются на стене дома, не нарушая внешний вид и эстетические показатели строения.

Дымоходные трассы могут утепляться, если этого требуют условия эксплуатации и климатические особенности региона, а также оснащаться конденсатосборниками.

Виды дымоходов в зависимости от материала

Кирпичная труба используется в настоящее время очень редко. Для устройства такой трубы требуется возведение опорного фундамента. Кирпич со временем подвергается разрушению изнутри и может пропускать некоторое количество газов.

Для некоторых интерьеров используют декоративный кирпичный дымоход, но внутри прокладывается труба из нержавеющей стали. Работа смешанного дымохода на деле является достаточно эффективной.

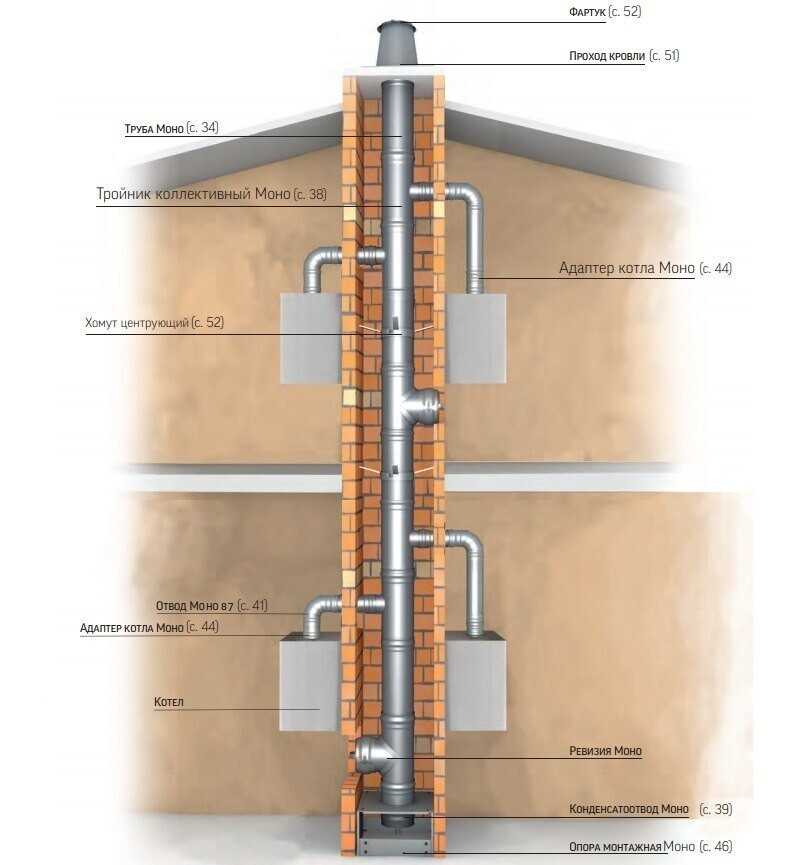

Дымоход из стальной трубы

Одинарная труба применяется для вставки в кирпичную конструкцию, для ремонтных работ или для временной проверочной установки.
Двустенная труба или сэндвич очень часто применяется для дымохода. В его принципе заложена работа труб большого и маленького размера, вложенных одна в другую. Просвет между их стенками заполнен утеплителем, что не даёт конденсату образовываться на стенках дымохода.
Коаксиальный вариант дымохода применяется в тех отопительных системах, когда для горения необходима подача воздуха и отток дыма одновременно. Дымоходы, предназначенные для двойного действия, имеют две трубы, как в двустенном варианте, только пространство между их стенками не заполнено утеплителем, а служит для продвижения свежего воздуха. Дым удаляется по внутреннему диаметру.

https://youtube.com/watch?v=iXYpDw4NjmA

Сборные элементы для стального дымохода газового оборудования

Соединительные переходные муфты для соединения выхода газового котла и трубы.
Основные трубы, выпускаемые для удобства монтажа длиной в 1м.
Тройник для очистки и проверки засорённости трубы, устанавливаемый на горизонтальном участке.
Тройник для сбора конденсата, монтируемый в месте поворота дымохода в вертикальное положение.
Уголки для осуществления поворотов труб от газового котла.
Компенсатор для смягчения линейного расширения дымохода при изменении температуры.
Узел для оформления выхода канала через перекрытие.

Условия к устройству дымовых каналов газовых котлов согласно СНиП

Для каждого газового устройства следует предусмотреть отдельный дымоход. В виде исключения допускается подключение двух котлов к оной системе удаления дыма. Но делать это можно с промежутком 0,75 м от предыдущей врезки.

Обеспечить обязательную герметизацию труб и их соединений для недопущения утечки угарного газа во внутренние помещения дома.

Выполнить все меры по удалению конденсата из труб. Для того чтобы не происходило его образование, рекомендуется утеплять наружные участки труб.

Внутренняя полость дымохода на всём протяжении должна быть свободна от загромождающих предметов, грязи и копоти. Все загрязнения ведут к снижению тяги.

Размер трубы не может быть меньше размера выхода из газового котла, допускается одинаковая ширина или больше. Идеальным считается круглое сечение трубы, иногда возможно прямоугольное или квадратное.

Не рекомендуется ставить на верхушку дымохода на крыше различные зонтики и козырьки. Все эти устройства снижают тягу и могут привести к появлению обратной тяги при определённых погодных условиях.

Требования к дымоотводящей конструкции

Рекомендованные варианты размещения дымохода

Максимально допустимый уклон участков дымотводящей конструкции – 30 градусов.
Длина ответвлений в стороны не может превышать 100 см.
Дымоотводящая система должна быть сделана без уступов.
Поперечные сечения исключаются.
Максимальное количество колен — 3.
Допустимый радиус закругления — не меньше диаметра используемой трубы для отведения дыма.
На поворотах нужно установить ревизионный люк для сброса конденсационной жидкости и чистки системы.
Если сооружается дымоход прямоугольной формы, ширина одной его стороны не должна превышать ширину второй в 2 раза, т.е. нельзя, чтобы изделие имело вытянутый вид.
Внизу трубы нужно обустроить капельник и ревизию.
Не допускаются даже несущественные прогибы элементов конструкции.
При наращивании дымохода одно звено конструкции должно надеваться на второе минимум на 0,5 диаметра трубы.
Наличие зазоров между элементами конструкции под запретом.
В участках прохождения дымоходом перегородок и перекрытий не может быть никаких стыков.
Соединение всех элементов системы должно быть как можно более плотным.
Минимально допустимый наклон дымоотводящей трубы в направлении отопительного агрегата – 0,01 градуса.
Внутренние стенки трубы должны быть максимально гладкими, наличие шероховатостей крайне нежелательно.
Общая длина горизонтальных частей дымохода не может быть больше 300 см для строящихся домов и 600 см для возведенных зданий.
Минимально допустимое расстояние между трубой и поверхностями из легко воспламеняющихся материалов – 250 мм, из негорючих – 50 мм.
В местах пересечения дымоходом перегородок и перекрытий нужно сделать качественную теплоизоляцию.

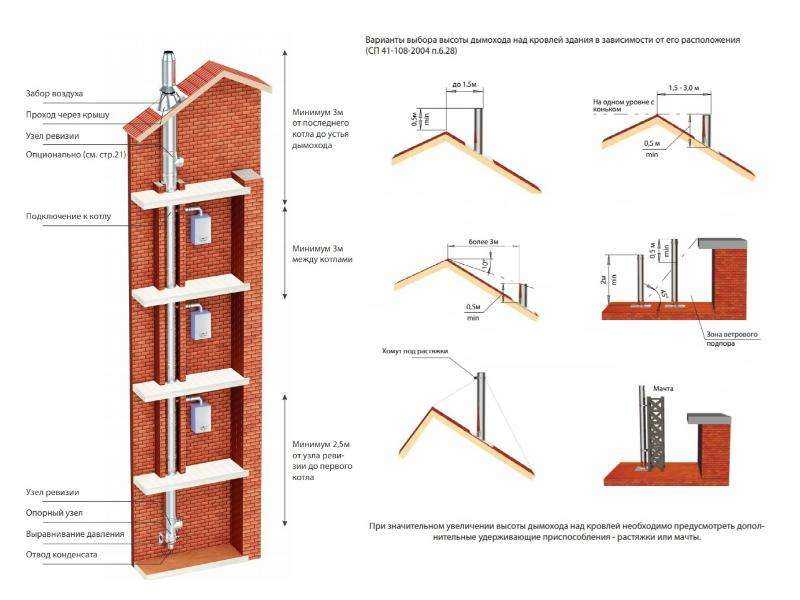

Отдельного внимания заслуживают требования к высоте дымоотводящей трубы по отношению к коньку кровельной конструкции. Так, дымоход нужно вывести за участок ветрового подпора и смонтировать на такой высоте:

если горизонтальное отдаление от конька превышает 300 см – выше воображаемой линии, проложенной вниз от кровельного конька к горизонту под десятиградусным уклоном;
если дымоход удален от конька на 150-300 см – на едином уровне с коньком;
если горизонтальное отдаление не превышает 150 см – не ниже полуметра от конька кровли.

Дымоход должен возвышаться над прилегающим участком крыши минимум на 50 см. Если кровля плоская (совмещенная) этот показатель следует увеличить до 200 см.

Расстояние от конька до дымохода, м	Высота дымохода для газового котла относительно конька, м
До 1,5	0,5
1,5-3	вровень
>3	проводим воображаемую линию под углом 10 градусов к горизонту вниз, вровень с этой линией

Прямоточные

Простые

Для отвода дыма из зон горения в простых печах применяются прямые дымоходы. Главный минус — тепло уходит в трубу, в прямом смысле слова.

Уличная печь с прямым дымоходом

Их применяют в печках, которые предназначены для готовки еды, где отопительная функция совсем не важна или даже вредна. Речь идёт о варочных плитах, грубках (без отопительных щитков), каминах, уличных комплексах с печью-мангалом.

Примеры проектов:

Порядовка маленького барбекю из кирпича с плитой

Порядовка простого прямого камина 4 х 3 кирпича

Порядовка малогабаритной подовой прямоточной отопительной печи

С рассечкой

Схему с прямоточной рассечкой применяют при использовании газа в качестве топлива.

При возможной утечке газа, они все равно выходят через трубы, застойные зоны отсутствуют (не будет скоплений, приводящих к взрывам, если возникает искра).

Продукт сгорания покидает топливник, заполняет горизонтальный канал, выходит через рассечки, попутно нагреваются стены печки, потом собираются в верхнем канале и покидают печь через трубу.

Следующая вариация — для банных печей, действующих периодически:

Нагревание камней происходит с помощью газа, который проходит через них. Каменную засыпку используют в роли рассечки.

Основные требования

Для каждой печи, как правило, следует предусматривать отдельную дымовую трубу или канал (далее — труба). Так как при одновременной топке двух печей печь на нижнем этаже, с более сильной тягой, будет перебивать верхнюю, препятствуя свободному выходу дыма из неё.

Разрешается использовать общий дымоход для двух печей, установленных на одном этаже, при условии устройства рассечки в виде поперечной стены между дымоходами на высоте не менее 75 см. При этом минимальный размер сечения общего канала дымоходов должен быть — не менее 1х0,5 кирпича.

В домах с печным отоплением не допускаются:
а) устройство вытяжной вентиляции с искусственным побуждением, не компенсированной притоком с искусственным побуждением
б) отвод дыма в вентиляционные каналы и установка вентиляционных решеток на дымовых каналах

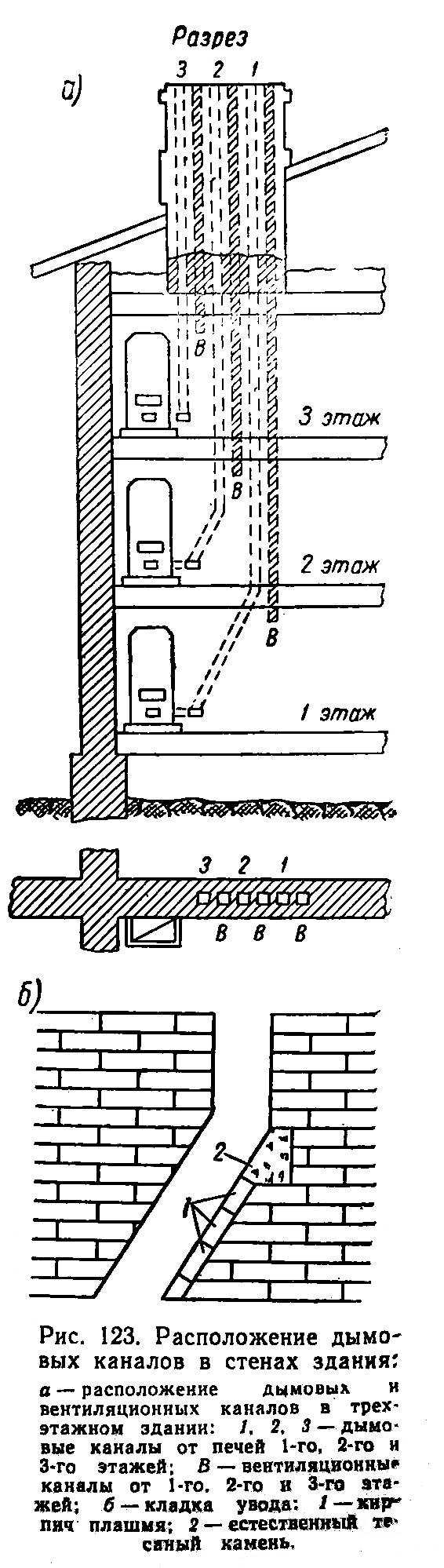

Дымоходы следует располагать во внутренних стенах здания. Прокладка их в наружных стенах менее экономична и создает трудности при эксплуатации. Проходя через дымоходы в наружной стене, газы отдают часть теплоты неотапливаемому помещению, а в атмосфере из-за низкой температуры атмосферного воздуха газы чрезмерно охлаждаются, что ухудшает тягу. При этом из газов выделяются смолистые вещества, которые проникают сквозь кладку и осаждаются на внешней конструкции дома.

В случае вынужденного расположения стояка дымохода в наружной стене стенка дымохода должна быть утолщена. Утолщение стены выполняется в виде пилястр (квадратных или прямоугольных выступов на стене).

Минимальная толщина кладки между дымоходом и наружной поверхностью стены принимается в зависимости от расчетной температуры наружного воздух:

при t=-20°С и выше — 38 см (в 1,5 кирпича)
от t=-20°С до t=-30°С — 51 см (в 2 кирпича)
от t=-30°С и ниже — 65 см (в 2,5 кирпича)

Для кладки фундаментов печей, очагов и дымовых труб используют те же материалы, что и для фундаментов дома, для основной кладки печей, очагов, дымовых труб и каналов в стенах — кирпич глиняный обыкновенный (полнотелый).

Если стены выложены из силикатного кирпича, шлакоблоков и т.п., участки с дымовыми каналами следует выкладывать из обычного (полнотелого) глиняного красного кирпича.

Устройство и различие дымоходов и вентканалов ↑

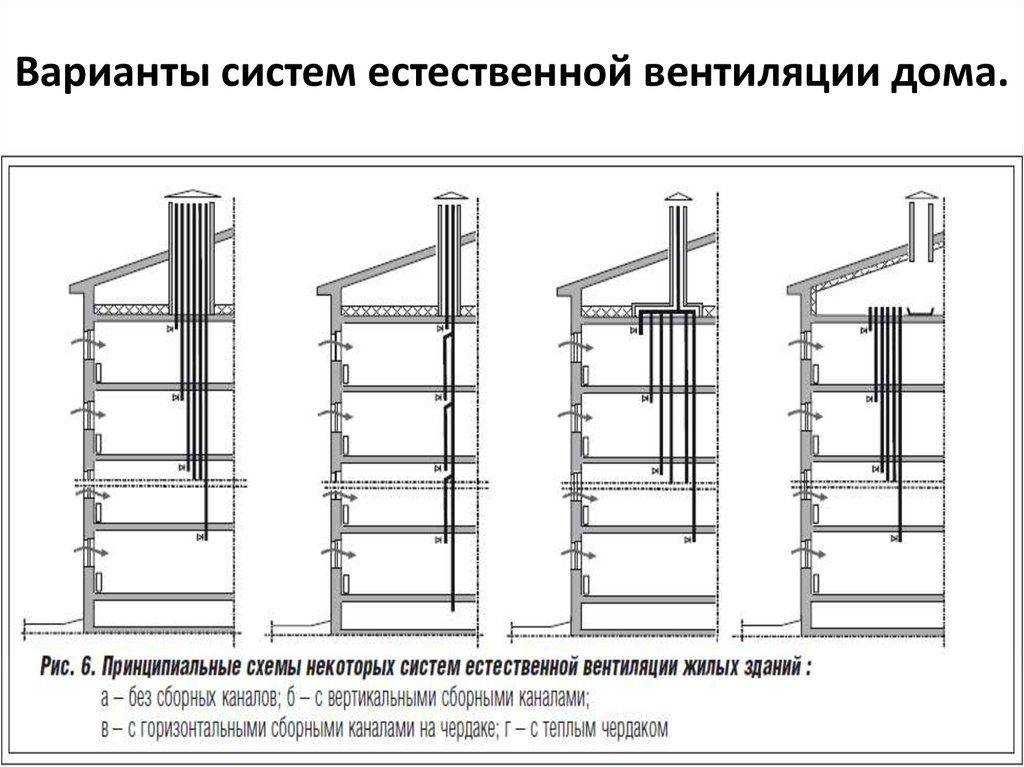

Несмотря на схожесть и возможность идентичного устройства, вентиляционные и дымоходные каналы различаются предназначением и предъявляемыми к ним требованиями. Использовать каналы не по назначению и менять их категорически запрещено!

Дымоход – это воздушный канал для отвода продуктов горения от отопительных приборов. Иногда его стенки служат теплообменниками (в печах, каминах). Коаксиальные дымоходы (для турбированных котлов) и подводящие каналы к каминам обеспечивают также приток свежего воздуха для поддержания горения.

Дымоходы из нержавейки

Вентканал предназначен исключительно для обмена воздушных масс в помещении. К нему не предъявляются жесткие требования пожарной безопасности, требуется лишь стабильная работа при определенной пропускной способности.

Ранее почти все вентиляционные и дымоходные каналы изготавливались из кирпича. Сейчас ассортимент материалов существенно больше:

асбоцементные и стеклопластиковые трубы (непопулярные из-за низкой экологичности);
бетон (такие каналы закладываются при отливке монолитных домов);
нержавеющая молибденовая сталь (применяется чаще для газовых приборов, выделяющих при работе большое количество пара и агрессивных кислот);
керамические трубы (наиболее подходящий материал).

Для препятствия загрязнения, попадания внутрь птиц и атмосферных осадков, каналы оборудуются козырьками, колпаками, защитными решетками. Часто используют дефлекторы, усиливающие тягу.

Вентканалы с дефлекторами – монтаж

Для определения назначения и принадлежности каналов они маркируются в соответствии требованиям СНиП. На каждый канал на высоте 700-800 мм от пола (на чердаке) или 200-300 мм выше крыши (при совмещенной кровле) наносится треугольник высотой 50 мм с вершиной, обращенной вниз и номер квартиры (в высотных домах). При этом используются цвета:

черный – для отопительных приборов на твердом топливе;
красный – для продуктов сгорания газа;
голубой по контуру – вентиляция.

Требования к шахтам дымоудаления, предъявляемые нормативными документами

Конструкция шахт должна обеспечить работу при любых осложнениях, возможных при возникновении пожара, поэтому к ним предъявляются достаточно жесткие требования:

Предел огнестойкости шахты дымоудаления, а также ограждающих устройств, должен составлять не менее 30 и 45 минут соответственно. Под этим параметром подразумевается время прямого воздействия огня до наступления нарушения герметичности, частичной деформации или разрушения шахты в целом.

Не менее важным считается и газонепроницаемость конструкции шахты. Именно от этого параметра зависит возможность удаления продуктов горения без загазирования других помещений, смежных с аварийными комнатами. Способы обеспечения газонепроницаемости и огнестойкости должны быть определены еще на этапе проектирования системы в целом.

Управление устройствами дымоотведения должно быть спроектировано таким образом, чтобы обеспечить дистанционное открытие выпускных люков и другой запорной арматуры, запуск в работу дымососов. При этом нельзя допускать открытия люков в помещениях, не пораженных аварией, в противном случае это может привести к ускорению распространения открытого пламени по зданиям.

Выходы дымоудаляющих шахт на кровлю должны быть надежно защищены от попадания дождя и других осадков, посторонних предметов, а так же от проникновения грызунов и птиц. Кроме того, желательно предусмотреть устройство защиты от порывов ветра, которые могут привести к возникновению эффекта обратной тяги.

Не допускается использовать шахты, предназначенные для отведения дыма, для прокладки электрокоммуникаций, силовых кабелей, особенно это касается линий пожарной сигнализации и управления исполнительными устройствами. Это связано с высокой температурой отводимых продуктов горения, она может достигать нескольких сотен градусов. Нагрев до такой температуры приводит к выходу кабельной продукции из строя.

Все системы и устройства, предназначенные для дымоотведения в обязательном порядке должны подвергаться профилактическим осмотрам. Они подразумевают не только визуальный контроль, но и практическое опробование работоспособности всех узлов.

Все работы должны выполняться в соответствии с требованиями по эксплуатации соответствующего оборудования, при этом должны соблюдаться все установленные сроки.

Кирпичный дымоход

Несмотря на массу новых материалов для исполнения дымоходов, кирпич всё равно остаётся достаточно популярным и востребованным.

Напомним вам, что:

Кладка трубы должна быть с перевязкой, внутри дома на известковом или цементно-известковом растворе, выше кровли применяется цементный раствор.
Согласно «Правилам трубо-печных работ», дымоходы должны быть из полнотелого красного кирпича, шов не толще 10 мм. Запрещено штукатурить внутреннюю поверхность трубы.
Серьёзный вес требует фундамента.
Кирпичная кладка разрушается кислотным конденсатом, обломки кирпича могут обрушиться внутрь и сузят сечение канала.
Из-за шероховатости кирпича, внутри трубы дымохода накапливается сажа.

Для уменьшения негативных моментов, устройство кирпичного дымохода проводят так: в дымовой канал вкладывают асбоцементную трубу и заливают бетоном пространство между ней и кирпичом. Это мероприятие называется гильзовка.

Междуэтажное перекрытие

На рисунке снизу показан проход дымохода через деревянное перекрытие. Слева представлено устройство прохода с использованием 2-х слоёв асбеста, тогда расстояние от трубы до деревянной балки перекрытия равно 1 кирпичу, то есть 250 мм. А справа показан вариант без асбеста, в том случае расстояние от дымохода до деревянной балки перекрытия должно быть не меньше чем 1,5 кирпича, то есть 380 мм.

Рис. 1. Разделка прохода дымохода в междуэтажном перекрытии: 1 дымоход; 2 деревянная балка; 3 разделка толщиной полтора кирпича; 4 двойной слой асбеста; 5 разделка шириной в кирпич с изоляцией асбестом.

Примыкание к деревянной стене.

Стена

Деревянная стена должна быть изолирована от дымохода, расстояние от «дыма» до дерева должно быть не меньше 25 см. Если отсутствует асбестовая изоляция, то это расстояние должно быть уже не меньше 38 см. Эту отступку можно закрыть стенками в четверть кирпича с боков.
В новых срубах принято устанавливать дощатый щит, прикрепленный на стену на скользящей посадке, чтобы компенсировать неизбежную осадку сруба. И к четверти в этом щите должны примыкать боковая закрывающая стенка
В боковых стенках делают отверстия для циркуляции воздуха. Сверху и снизу.
Деревянные полы в отступке накрывают одним рядом кирпича, плиткой или другими несгораемыми материалами.

Очень важный вопрос: как вывести дымоход через крышу? Правильно организованный проход дымохода через кровлю показан на рис. 2.

Планируя вывести трубу через перекрытие, следует убедиться, что расстояние между наружной поверхностью кирпичной трубы и деревянными стропилами регламентировано не меньше 130 мм.
Это пространство заполняется каменной (базальтовой) ватой, выполненной без органического связующего.
Если монтаж кровли проводился из легковоспламеняющихся материалов, например рубероида, дистанция должна быть удвоена до 260 мм.
В месте, где планируется вывести дымоход, крышу покрывают несгораемыми материалами, например шифером, а лучше кровельной сталью, на расстоянии не менее 500 мм от трубы и тщательно подгоняют под выдру трубы.

Рис. 2. проход через кровлю

Высота трубы над кровлей

На рисунке ниже показана общая схема высоты трубы над скатной кровлей.

Высоту дымовой трубы над кровлей принимают:

не менее 500 мм при расположении около конька скатной кровли или в случае плоской кровли;
не менее 500 мм над коньком кровли при расстоянии выхода оси трубы менее 1500 мм от парапета или конька;
не ниже конька кровли при выходе оси дымохода от 1500 до 3000 мм от конька;
не ниже воображаемой линии, проведённой вниз от конька под углом 10° к горизонту, при выходе оси дымохода более 3000 мм от конька.

Возвышение дымохода над кровлей.

Что такое противодымное вентилирование

Не всем известно, но при пожаре большую опасность представляют вовсе не сам огонь и горящие предметы. Они в основном локализованы и от них легко огородится. А вот от дыма, который неразделимо связан с горением материалов, спрятаться практически нереально, по крайней мере надолго. Едкий дым быстро заполняет закрытые помещения, и дышать им невозможно.

Принцип работы СДУ

Именно поэтому была создана инженерная система противодымной вентиляции и дымоудаления, которая не просто проветривает воздух в помещении, насыщая его кислородом, но и вытягивает токсичный дым.

К сведению! В некоторых случаях система даже может работать на полную выкачку воздуха, в том числе кислорода из помещения, что позволяет потушить огонь без применения дополнительных средств, ведь, как известно, огонь не может гореть в помещении без O₂.

Проверка исполнения новых требований

Изначально ответственность за проверку соблюдения новых требований возложили на ГПСС. Но сотрудники Государственной пожарно-спасательной службы физически не могут проверить всех при регулярных обходах своего заведования, посему планируется подключить к этому и другие службы, в частности сотрудников газовых компаний и обслуживающий технический персонал управляющих компаний. В их задачи будет входить проверка выполнения норм безопасности, проверка работы вентиляционных каналов и выявление нарушений.

При выявлении нарушений, сотрудниками будет выдано предупреждение с предписанием устранить нарушение в короткие сроки. Особо тщательной проверке будут подвергаться те дома, откуда поступают жалобы самих жильцов.

Что делать если вытяжка уже установлена с нарушением новых норм?

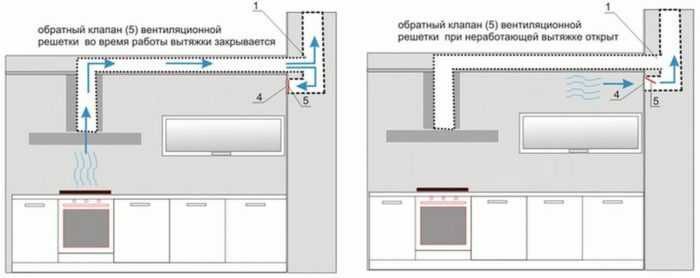

Наиболее оптимальный вариант решения проблемы, это установка специальной решетки, которая имеет отверстие для подключения патрубка от вытяжки и одновременно решетку для естественной циркуляции воздуха даже при неработающей вытяжке. Рисунок выше.
Изучите характеристики своей модели вытяжки. Современные вытяжки имеют универсальную конструкцию, предусматривающую как отвод воздуха через патрубок наружу, так и установку специальных угольных фильтров, которые удерживают запах и очищают воздух. Если возможность установки фильтров есть, то установите их и снимите патрубок вовсе.
Монтаж отдельного канала. Эта работа предусматривает проделывание отверстия в наружной стене здания специально для вытяжки. Напоминаем, что такую работу нельзя проводить самостоятельно. Для этого нужны специальные разрешения и сертифицированный специалист.
Выведение вытяжки в форточку. Этот вариант возможен если сама вытяжка находится не далеко от окна и в конструкции самого окна предусмотрена форточка, чего нет в большинстве пластиковых окон. В форточку устанавливается специальная решетка и подключается выходной канал от вытяжки.
Замена газовой плиты. Согласно новых требований, если у вас установлена электрическая плита, то вы никаких правил не нарушаете и претензий к вам быть не может, даже если вы полностью закрыли вентиляционный канал.
