Скандинавские дома

Чем «начиняются» стены?

Этот этап строительства имеет особенность, в которой «виноваты» невиданно высокие цены на отопление. Заключается она в использовании огромного количества утеплителей. Средняя толщина слоя — 300 мм. Самые популярные материалы — разновидности минеральной ваты (Isover, Paroc, Ursa). Пенополиуретан и пенопласт — гости редкие.

В качестве пароизоляции выступает традиционная неармированная полиэтиленовая пленка, в последнее время — «умные» мембраны с переменной паропроницаемостью — Vapour Control Layer (VCL). Слои «пирога» чаще выглядят так:

• гипсокартонный лист;
• горизонтальная обрешетка с утеплителем, коммуникациями;
• пароизоляционный материал;
• каркас с утеплением;
• ветрозащитная пленка либо фасадный ГКЛ;
• вентиляционная рейка (25 мм);
• наружная обшивка.

Преимущества

• Среди первых достоинств таких домов отмечают экологичность, т.к. при строительстве сооружения на основе ЛСТК минимально портится окружающий ландшафт, включая деревья и кустарники. Кроме того, при необходимости возможная полная утилизация дома;
• Скорость возведения. Сроки строительства здания на основе ЛСТК обычно не превышают 4-5 месяцев;
• Простота и легкость монтажа. При работе достаточно 3-4 работников;
• Нет усадки фундамента ни в момент строительства, ни в процессе эксплуатации;
• Всесезонный монтаж;
• Отсутствие тяжёлой техники при строительстве;
• Сейсмоустойчивость. Кстати, возведение домов по технологии ЛСТК обрело немалую популярность в Японии и иных странах, где высокая сейсмическая активность.
• Достаточно низкая себестоимость 1 кв. м. В России рыночная стоимость 1 кв. м такого жилья из ЛСТК примерно составляет от 19-20 тыс. руб.
• Высокое теплосбережение.
• Срок службы домов из ЛСТК декларируется в 70-100 и более лет.

Замечу, что в большинстве своем перечисленные преимущества относится не столько к ЛСТК, сколько к каркасным конструкциям вообще.

Можно ли внести свои изменения в скандинавский проект?

Можно, но очень осторожно. Повторюсь, скандинавские проекты в большинстве своем уже продуманы до мелочей

Поэтому попытка самостоятельной «перепланировки» или изменения одного на другое, может привести к тому, в итоге вы получите совсем другой дом. И не факт что он будет такой же удобный и красивый как на изначальной картинке.

Поэтому в идеале, надо искать проект который вам подойдет с минимальными изменениями. Или же очень хорошо отдавать себе отчет в том, что вы делаете и как это будет выглядеть в реальности.

Приведу небольшой пример. Ниже на фото «донор» и его реализация с некоторыми фасадными изменениями.

Казалось бы всего ничего. Окна без «расстекловки» обшивку фасадной доской заменили на сайдинг, убрали широкие белые декоративные элементы, немного уменьшили крыльцо. Вроде мелочи. Но в итоге получился другой дом. Не плохой — но именно что другой. Не такой как на картинке.

Плюсы и минусы шведских каркасных домов

Одним из главных достоинств каркасных домов по шведской технологии является их экологичность, так как в процессе строительства наносится минимальный вред окружающему ландшафту. Также в числе преимуществ скандинавских коттеджей можно назвать:

• Высокая скорость возведения – в среднем на строительные работы уходит не более 2-3 месяцев;
• Простота и легкость монтажных работ;
• Сборка может осуществляться в любое время года;
• Для выполнения строительных работ не нужна специальная техника;
• Высокая сейсмоустойчивость;
• Низкая себестоимость – в нашей стране 1 квадратный метр дома по шведской технологии обходится в 1-20 тысяч рублей;
• Декларируемый срок эксплуатации зданий из ЛСТК составляет 70-100 лет.

При всех своих достоинствах рассматриваемая технология имеет и свои недостатки. В частности к минусам можно отнести то, что в нашей стране, далеко не всегда декларируемое качество конструкций соответствует реальным характеристикам.

В попытках снизить себестоимость ЛСТК отечественные производители уменьшают толщину профиля, используют более тонкий слой цинка и идут на другие ухищрения, что отрицательно сказывается на качестве готового дома.

Порядок строительства шведской плиты

Любой фундамент начинается с земляных работ. Необходимо снять как минимум 60 см верхнего слоя. Желательно выбрать грунт на 1–1,5 м шире габаритов фундамента. Заранее предусматривается подвод всех коммуникаций (электричество, водопровод, канализация).

После засыпки песчаной подушки толщиной 20 см, необходимо разровнять и утрамбовать песок. По периметру песчаной подушки следует предусмотреть место для укладки дренажной трубы . Для этого от одного из углов котлована на расстоянии 0,8–1 метра от края песчаной подушки создается траншея с уклоном 0,005–0,01 (5–10 мм на 1 погонный метр).

Вся площадка устилается геотекстиль. Поверх него насыпается, разравнивается и утрамбовывается щебень фракции 5-20 мм. Затем начинается укладка дренажного трубопровода с низшей точки заложения труб. После того, как дренажные трубы соединены между собой, еще раз проверяется их общий уклон, а также его равномерность. Уложенные дренажные трубы следует обсыпать инфильтрационным слоем, обеспечивая максимальный приток воды к дренажному трубопроводу.

По периметру фундамента и под ребрами жесткости слой щебня должен составить 10-20 см над песчаной подушкой. Меньший слой не обеспечит достаточного дренирования основания.

Переходим к гидроизоляции. Наиболее оптимальное решение – это использование полимерно-битумных мембран или ПВХ-мембран. Можно воспользоваться полиэтиленовой пленкой толщиной 250 мкм, в два слоя. Если для изготовления мембраны используются несколько рядов пленки, укладывайте их с перекрытием и заклеивайте толстой поливинилхлоридной склеивающей лентой.

Следующий этап – изготовление пенополистирольной опалубки для фундамента. В Швеции эта технология не нова, и многие шведские предприятия выпускают готовые элементы для устройства подобных фундаментов. При отсутствии готовых блоков импровизируем и выстраиваем несъемную опалубку из стандартных листов пеноплекса. В ней предусматриваем ребра жесткости и боковые ограничивающие бортики.

Для утепления ребер жесткости фундаментной плиты необходимо применять экструдированный пенополистирол (ЭППС) – прочность на сжатие 200 кПа. Его можно укладывать прямо на полимерно-битумные мембраны и заливать растворами на основе цемента.

Горизонтальное утепление фундаментной плиты между ребрами жесткости можно выполнить из пенополистирола марки ПСБ-С35 (жилые помещения) и ПСБ-С50 при больших нагрузках (гараж). Перед укладкой его на полимерно-битумные мембраны следует проложить один слой полиэтиленовой пленки внахлест 100-150 мм.

Горизонтальное утепление отмостки по периметру фундамента выполняется из пенополистирола марки ПСБ-С35. Плиты укладываются с уклоном от здания. Внутри опалубки устраивается арматурный каркас. Первыми армируются ребра жесткости стальной стержневой арматурой AIII – А500С диаметром 12 мм в четыре стержня (два сверху и два снизу). Затем укладывается система теплых полов.

Над трубами теплого пола сеткой укладывается стальная стержневая арматура AIII – А500С диаметром 6 мм, шаг сетки 150х150 мм. При соединении необходимо соблюдать перехлест не менее 500 мм. Арматура между собой связывается вязальной проволокой.

Теперь, когда все готово, из бетона марки М300 отливается плита. После полного затвердения можно приступать к возведению стен.

Особенности строительства шведских домов

Как нельзя лучше для этого подходит шведская технология, так как она является энергосберегающей. Кроме этого, при возведении дома изначально в его стоимость включена внутренняя отделка, что позволяет по окончании строительства просто въехать и жить.

Проект дома по шведской технологии строительства

Этот вариант очень выгоден, потому что не требуется дополнительных расходов:

• на установку сантехники;
• оклеивание обоями или покраску стен;
• отделку потолков и полов.

Все электротехнические работы, установка розеток, выключателей, интерьерного освещения делаются при возведении дома. Даже плитка и ламинат укладываются при постройке.

Возводится такой дом достаточно быстро.

Вначале устанавливается несущий каркас, затем укладываются перекрытия и стропила. Материалом для него служит очень легкий тонкостенный термопрофиль, который изготовлен из высокопрочной стали с оцинковкой. Может возникнуть вопрос, почему раньше не применялась сталь при строительстве. Ответ очень прост – при сплошном каркасе образуются участки, аккумулирующие холод, и происходит выделение конденсата, в результате чего вся конструкция подвергается постепенному разрушению. Но это касается сплошных профилей.

Образец несущего металличнского каркаса дома

Для наружных стен в шведском каркасном доме используют стальные термопрофили, поперечное сечение которых минимально, а для того, чтобы увеличить тепловой поток, в них вырезаны сквозные канавки, расположенные в шахматном порядке.

Дело в том, что каркасные шпангоуты собираются на стройплощадке, и имеют размеры, которые не позволяют их транспортировать.

Для наружных стен доски строгаются вручную, грунтуются, затем делается двухслойная покраска и только после этого их крепят к каркасу шурупами. Основанием кровли является ОСП-3, на которую крепится мягкая металлическая черепица.

Что касается строительства фундамента, то он обычно делается монолитным. Чтобы укрепить каркас, на него одевается несъемная опалубка, которая заполняется пенобетоном или, для уменьшения стоимости, термофлоком. Ни один из этих материалов не дает усадки, не теряет со временем своих свойств, экологически безопасен.

Теплопроводность каркаса из термопрофиля на 20% ниже, чем у деревянных аналогов, за счет чего дом получает увеличенное энергосбережение. Сборка такого сооружения может производиться в любое время года, даже в зимний период.

Разновидности скандинавских построек

Порядок возведения каркасных домов по финской технологии зависит от готовности заводского домокомплекта. Различают три типа сооружений:

1. . На стройплощадку доставляют единый блок или несколько модулей-комнат с теплоизоляцией, фасадной отделкой и окнами. Остается установить дом на фундамент, закрепить крышу и сделать косметический ремонт внутри. Недостаток метода – трудоемкость перевозки и монтажа.
2. высокой готовности. На заводе, согласно проекту, выполняют раскрой стен, их утепление, фасадную и внутреннюю черновую отделку. На участке строители собирают из панельных блоков дом, возводят внутренние перегородки, перекрытия, монтируют крышу и подводят коммуникации.
3. Комплект Pre-Cut
   . Сооружение дома из готовых деталей – элементы крыши, каркаса, стен, перекрытий поставляются в разобранном виде. Все детали заранее подогнаны и пронумерованы. Сопутствующие стройматериалы (тепло- и пароизоляция, обшивка фасада и пр.) привозят не раскроенными.

Именно последний метод наиболее популярен среди соотечественников. Главные достоинства: доступная стоимость, возможность самостоятельной сборки без спецтехники.

Можно ли внести свои изменения в скандинавский проект?

Можно, но очень осторожно. Повторюсь, скандинавские проекты в большинстве своем уже продуманы до мелочей

Поэтому попытка самостоятельной «перепланировки» или изменения одного на другое, может привести к тому, в итоге вы получите совсем другой дом. И не факт что он будет такой же удобный и красивый как на изначальной картинке.

Поэтому в идеале, надо искать проект который вам подойдет с минимальными изменениями. Или же очень хорошо отдавать себе отчет в том, что вы делаете и как это будет выглядеть в реальности.

Приведу небольшой пример. Ниже на фото «донор» и его реализация с некоторыми фасадными изменениями.

Казалось бы всего ничего. Окна без «расстекловки» обшивку фасадной доской заменили на сайдинг, убрали широкие белые декоративные элементы, немного уменьшили крыльцо. Вроде мелочи. Но в итоге получился другой дом. Не плохой — но именно что другой. Не такой как на картинке.

Развитие технологии: методики, материалы, комплектующие

На сегодняшний день по схеме УШП в Германии и скандинавских странах построено более 1,5 млн. домов. В Северной Европе технология insulated monolithic slab foundation получила статус общепринятой и нашла отражение в строительных стандартах ЕС. В США полное наружное утепление плитных фундаментов распространено мало, так как 90% территории страны имеет индекс мороза не более 3000. Однако, и там УШП нашла применение: прежде всего, при возведении «пассивных домов».

За последние 10 лет разработчики проектов отдают большее предпочтение экструдированному пенополистиролу (ЭППС) как материалу, обеспечивающему более равномерную усадку фундаментов и сохраняющему теплоизолирующие свойства независимо от времени и условий эксплуатации. Были детально исследованы напряжения в бетоне, возникающие при эксплуатации малозаглубленных плитных фундаментов. По их результатам строители отказались от идеи использования утеплителей с разной предельной прочностью (ранее предполагалось, что для выравнивания усадки под плиту пола необходимо использовать менее прочные плиты, чем под ребра жесткости). Было доказано, что самые опасные концентраторы напряжений в плите могут возникать на месте стыка разных сортов теплоизолятора.

Производители экструдированных пенополистиролов начали выпускать материалы и комплектующие, специализированные для монтажа УШП.

К примеру, Dorocell в настоящий момент сама производит полный набор деталей «конструктора» несъемной опалубки из ЭППС. Визитной карточкой компании являются блоки с вмонтированными направляющими для арматуры

Некоторые бренды уделяют повышенное внимание эстетическим свойствам комплектующих: борта опалубки формуются в виде цоколей традиционного переменного сечения

Опалубка для УШП

Если говорить об отечественном рынке, то здесь на рынке можно выделить 2 брэнда: Технониколь и Пеноплэкс. Обе компании выпускают ЭППС европейского уровня качества для плитных фундаментов, возводимых по технологии УШП. Более подробно хочется остановиться на специализированной серии ТЕХНОНИКОЛЬ CARBON ECO SP. В нее кроме базовых форматов плит входят, L-образные профили для быстрого монтажа бортов. Кроме сечения эти элементы интересны тем, что с наружной стороны на их цокольных частях закреплены ЦСП (цементно-стружечные плиты). ЦСП позволяют наносить декоративную штукатурку без дополнительных подготовительных стадий. Таким образом, монтаж УШП с помощью комплектующих Технониколь, является на данный момент самым удобным.

устройство УШП с ипользованием плит ПЕНОПЛЭКС

Проектирование шведских каркасных домов

Скандинавские коттеджи отличаются самобытной и узнаваемой архитектурой. Сдержанный дизайн фасадов гармонично дополняется функциональной и тщательно продуманной планировкой. Проекты могут иметь различную степень сложности: компактные, одноэтажные постройки, просторные шведские каркасники с мансардой или полноценным вторым этажом.

Деревянные дома, отстроенные в шведском стиле, способны стать залогом здоровой атмосферы, удобства и долговечности. На первый взгляд скандинавские коттеджи кажутся излишне простыми, однако, на практике за минималистичным дизайном фасадов скрывается огромное количество инновационных методик, направленных на энергосбережение и рациональное использование жилой площади.

Типовые проекты скандинавских домиков можно узнать по следующим характерным чертам:

• Строгие геометрические формы;
• Небольшая этажность – максимум два этажа;
• В отделке фасадов используются естественные цвета и оттенки;
• Теплая застекленная терраса и жилой мансардный этаж;
• Архитектура дома обязательно предусматривает большие окна, пропускающие много естественного света;
• Двускатная или односкатная крыша.

Для возведения каркаса используется натуральная древесина.

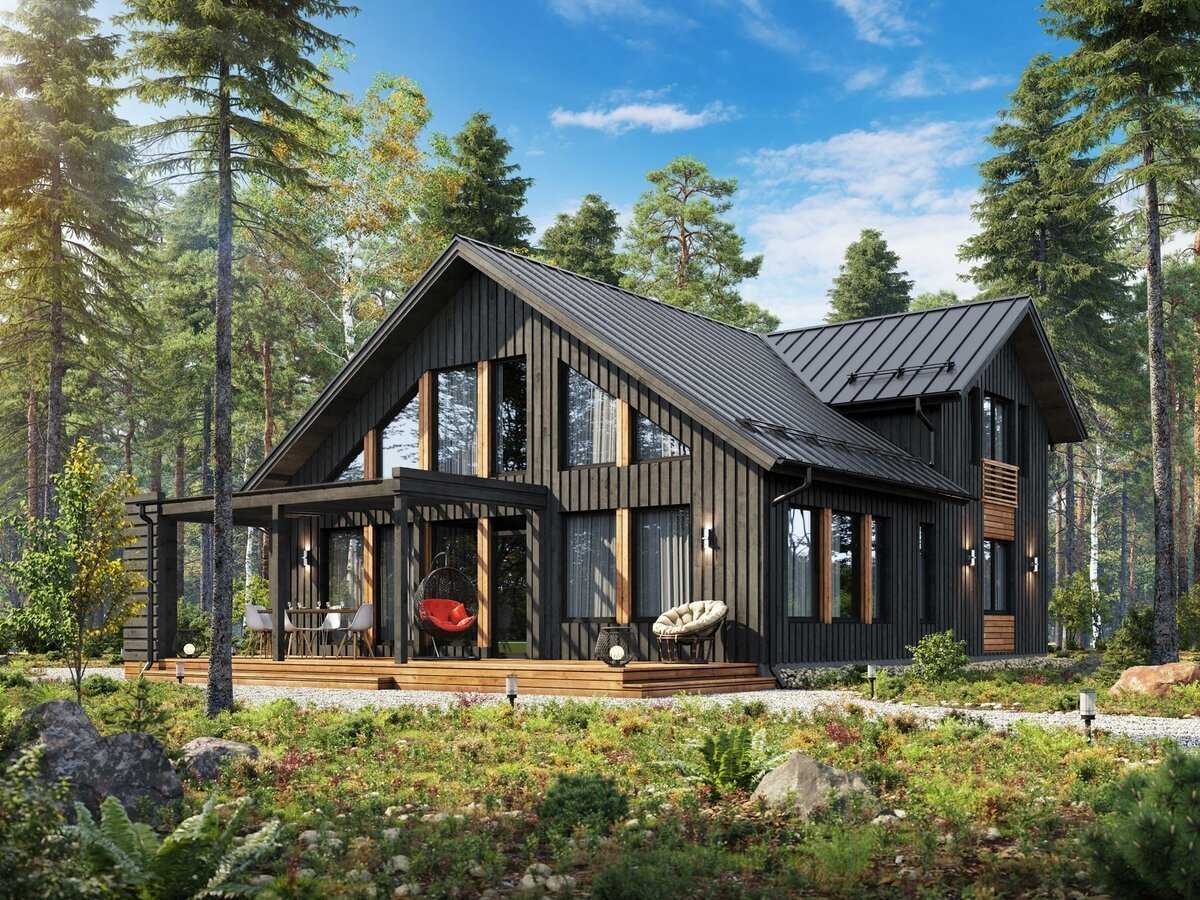

Дом в скандинавском стиле

Пожалуй, самым известным шведским архитектором нашего времени может считаться Гуннар Асплунд. В число наиболее известных проектов Асплунда входит здание Бактериологического института в Стокгольме, ансамбль Лесного кладбища в Стокгольме, здание Стокгольмской библиотеки.

Дома в шведском стиле: особенности и секреты возведения

Традиции возведения шведских домов известны во всем мире и являются предметом подражания. Мы собрали 8 полезных советов и общих характеристик строительства домов в шведском стиле, которые пригодятся в работе:

1. Натуральные и безопасные для человека материалы. В основном — это дерево. Древесина используется не только при строительстве самого дома, но и во внутренней отделке. Деревянные планки применяют для оформления пола, потолка, используется деревянная мебель.
2. Широкие скатные крыши, которые объединяют основные помещения с подсобными. Скатные крыши удобны тем, что на них не задерживается снег.
3. Отсутствие вычурной резьбы или крупных кованных элементов. Форма дома имеет строгие, четкие линии.
4. Широкие панорамные окна. В доме должно быть светло, поэтому под окно могут отвести целую стену.
5. Наличие террасы. Шведы таким образом увеличивают полезное пространство загородного дома.
6. Использование современных технологий энергосбережения.
7. Использование альтернативных источников энергии — солнечные батареи, ветрогенераторы и так далее.
8. Малоэтажность. Шведские частные дома не превышают двух этажей. Это связано с тем, что скандинавы предпочитают жить ближе к земле и заряжаться ее энергией.

Уникальность шведских домов заключается в том, что они достаточно экономичны за счет использования современных технологий. Но и без личного желания владельцев домов не обойтись. Вы должны сами стараться экономить воду, электроэнергию, стараться сортировать мусор, использовать предметы, созданные из вторсырья.

Внутренняя организация пространства шведских домов

Несмотря на то, что дома в шведском стиле приземистые, внутри они достаточно просторные и практичные. Какие помещения предусмотрены в шведском стиле:

• Кухня. Просторная, многофункциональная, светлая. Выбирайте удобные мебельные модули, чтобы можно было спрятать всю кухонную утварь. На кухне используют энергосберегающие лампочки, практичную систему хранения продуктов, современные системы, позволяющие экономить электроэнергию и воду.
• Столовая. Здесь обычно стоит обеденный стол, несколько стульев, растения в напольных ящиках и висит несколько светильников.
• Гостиная. В шведских домах обычно кухня плавно переходит в столовую, а столовая — в гостиную, но каждая комната имеет свое функциональное назначение. В гостиной может располагаться удобный мягкий диван, какой-нибудь интересный журнальный столик, торшер, камин. В шведском стиле хорошо уживаются ретро-вещи с современной техникой или элементами декора в стиле модерн.
• Спальни. В загородном доме обычно обустраивают три спальни. Одна может располагаться на втором этаже, под крышей, а две другие внизу. Оформляйте спальные комнаты в светлых тонах, с использованием деревянной мебели, фактурного текстиля, интересных дизайнерских светильников.
• Ванная комната. Их в доме может быть несколько: на первом и втором этаже. Обычно в домах санузел и ванная идут раздельно. Ванная должна быть просторной, светлой.
• Гардеробная. Если вы на стадии разработки проекта, то заложите небольшое помещение под гардеробную. Например, у компании Икеа в ассортименте есть масса удобных многофункциональных мебельных систем, которые позволят рассортировать одежду и обувь.

В оформлении шведских домов используют светлые оттенки, природные материалы, лаконичную и многофункциональную мебель, интересные элементы декора (работы ремесленников, этнические ретро-вещи, картины современных художников).

Дома в Швеции возводят таким образом, чтобы не нарушать красоту ландшафта, размеренное течение жизни жителей природы. Шведы стараются не вырубать деревья, не изменять рельефы, а буквально встраивать в участок свой дом. Часто дома повторяют рельеф соседней скалы или холма. Именно поэтому современные шведские дома имеют несколько футуристический вид, к которому нужно первое время привыкнуть.

В чем суть процесса?

Работы начинаются с того, что деревянные рамы снимаются и выносятся на лестничную площадку – мастера трудятся не в квартире, это удобно, т.к. нет такой грязи, как после установки новых стеклопакетов, например. В рамах со всех сторон выпиливаются канавки – пазы. В него вставляется профессиональный трубчатый уплотнитель.

Уплотнитель кладется в специальные канавки — пазы

Фирмы, занимающиеся утеплением по шведской технологии, утверждают, что этот уплотнитель выдерживает температуру от – 50 до + 80 (к слову, утепляя окна, предполагается, что хозяин помещения не хочет пускать в свой дом холод. Почему уплотнитель выдерживает такую плюсовую температуру и почему диапазон плюсовой температуры (80 градусов) выше на 30 градусов, чем минусовой (всего 50) – загадка). Такие профессиональные утеплители из Швеции должны прослужить якобы 10-15 лет, в отличие от обычных, которые служат пару лет.

Утеплители из Швеции имеют 5 разных размеров – в зависимости от величины щели подбирается нужный. Обычно утепление окон по шведской технологии включает еще и комплексный столярный ремонт, т.е. мастера ремонтируют оконные замки, чтобы они закрывались без проблем, выравнивают геометрию рамы (отслеживается, чтобы они закрывались ровно, ни за что не зацепляясь, не заклинивали. Делаться такие работы должны ДО вырезания пазов и установки утеплителя). За дополнительную плату предлагается качественная покраска рам, замена водоотлива и даже стекол.

За дополнительную плату специалисты могут заменить стекла в ваших окнах, сделать водоотводы и произвести покраску рам

Вместе с утеплением по шведской технологии можно попросить об услуге «эффект стеклопакета» – это дополнительная герметизация в местах стыков рамы и стекла. Эти щелочки заполняются силиконовым герметиком. Стекла надежно закреплены и больше не будут иметь свободной вибрации, а это значит, что уровень проникающий в квартиру шумов значительно снизится.

Обратите внимание на то, что качественная работа утепления окон по шведской технологии исключает использование клея и гвоздей для крепления трубчатого уплотнителя, он должен именно вдавливаться в пазы – иначе через несколько лет клей отойдет, а скобы могут поржаветь.

После того, как все работы произведены – обязательные и дополнительные, рамы возвращаются на место, устанавливаются и радуют своих хозяев сберегаемым теплом.

С утеплением окон лучше не тянуть до холодной осени

Утепление лучше проводить до начала отопительного сезона, когда на улице еще тепло. Если же все-таки надо утеплить, когда осенние ветры и дожди стучат в окно – не проблема, специалисты закроют оконный проем специальным брезентом, который не будет пропускать холод с улицы – так что после окончания работ в квартире будет комнатная, а не уличная температура.

Особенности финской технологии

Многообразие подходов к каркасному домостроению условно можно разделить на две категории: американскую и финскую
. Первая технология подразумевает подготовку, нарезку и установку стеновых панелей на месте строительства.

Согласно скандинавскому методу основная часть конструктивных элементов изготовляется на заводе. В цеху производят раскрой, подгонку деталей, а иногда, и полную сборку. Готовый дом устанавливается на фундамент или собирается из отдельных модулей на месте.

Кроме того, финская технология имеет другие особенности:

Эффективная теплоизоляция

Особое внимание уделяют вопросу утепления – толщина стенового пирога достигает 25 см. Роль теплоизолятора выполняют натуральные материалы.
Самонесущая крыша

Конструкция кровли – стропильно-фермовая, что дает свободу во внутренней планировке.
Обшивка дома. Для обвязки стен преимущественно используют древесноволокнистые плиты, влагостойкий гипсокартон для фасадных работ.
Каркас с ригелями. Для снятия нагрузки с оконных проемов устанавливают вертикальные перемычки. Врезка ригеля позволяет обойтись без оконных хидеров и двойной верхней обвязки, присущей американской технологии.

Планировка дома по-фински базируется на двух главных принципах: рациональность и комфортность. Скандинавские проекты продуманы до мелочей – пространство используется максимально эффективно.

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.

Монтаж стеновых панелей имеет множество нюансовФОТО: krovelson.ru

Подъём панелей и установка в проектное положение

Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.

Порядок монтажа может отличатьсяФОТО: km812.ru

Продольный стык

Технология монтажа включает следующие основные этапы:

Иллюстрация	Описание действия
	Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи
	На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм
	Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей
	Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент.
	Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм
	Устанавливаем минераловатную изоляцию. Элементы укладываем встык
	Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º
	На колоны крепим уплотнитель, отступив от наружного края 20 мм
	Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны
	Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик

Поперечный стык

Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.

Сэндвич-панели должны плотно прилегать друг к другуФОТО: minikrane.ru

Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:

Watch this video on YouTube

Крепление

Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.

Для крепления сэндвич-панелей следует использовать специальный крепёжФОТО: edelveis72.ru

Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.

Более подробно с нюансами крепления сэндвич-панелей можно познакомиться в следующем видео:

Watch this video on YouTube

Монтаж фасонных элементов

После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.

Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.

Доборные элементы увеличат срок службы строенияФОТО: 9234022.ru

Отличия в способе строительства каркаса

Различия в способе строительства также определяются существенными отличиями при возведении каркасной конструкции дома. Верхние и составные перемычки над дверьми или окнами в канадском доме, построенном непосредственно на строительной площадке, значительно проще использовать (а при необходимости легче модифицировать).

В шведских каркасных домах, преимущественно собранных как конструктор из готовых элементов, могут доминировать модули со сложной структурой. Например, перемычка там всего одна, но по всему периметру этажа. Поэтому в домах шведского типа вместо сплошных деревянных столбов используются несущие стойки с композитной структурой, что позволяет, минимизировать количество перемычек и соединительных обвязок. Следовательно, это также позволяет экономить строительный материал и уменьшать тепло потери стен. Благодаря такой конструкции стенки, заполненные слоем минеральной ваты толщиной, соответствующей толщине стоек (обычно 23 см), имеют коэффициент теплопередачи 0,2. Благодаря такой прочной конструкции элементов стен нет необходимости в двух или трех междуоконных стойках – структура шведского каркасного дома может быть усилена только лишь стенами из гипсокартона со стороны комнаты, отказавшись даже от плит OSB 3 для обеспечения жесткости снаружи. Шведский каркас стен покрыт только ветрозащитным и водонепроницаемым гипсом.

В домах канадского типа стена поддерживается массивными опорными стояками (диаметром не менее 24 см), а межколонные стойки удваиваются или утраиваются. Люк в крыше должен быть двойным, а обшивка обязательно выполнена из листов водостойкой плиты OSB.

Так же стоит обратить внимание на другие технологии каркасного домостроения: скандинавские финские или немецкие каркасные дома. Это позволит Вам сделать еще более рациональный выбор проекта каркасного дома для круглогодичного проживания

Дом с мансардой – особенности проектной документации и выбора стройматериалов

Проекты коттеджей с мансардой очень разнообразны. Существуют односкатные, двускатные и даже трехскатные крыши, у них может быть разная высота и угол уклона.

Конструкция самой кровли также имеет множество особенностей. Поэтому следует еще на этапе проектной разработки учесть все нюансы, чтобы получить действительно комфортный мансардный этаж.

Мансарда является, по сути, продолжением крыши, но в отличие от чердака, в ней можно проживать постоянно, как в теплое, так и холодное время года. Плюс она позволяет построить дом с меньшим расходом стройматериалов, поскольку стены устанавливаются не в полную высоту.

Основная ошибка большинства строителей — слишком крутой наклон крыши, а следовательно, низкие и неудобные потолки под ней. Чтобы этого не произошло, следует правильно провести все расчеты, чтобы границы мансарды с кровельным покрытием соответствовали установленным технологическим нормативам.

Перед строительством мансарды нужно правильно составить чертежи, отражающие все этапы строительных работ, и учесть оптимальные величины мест пересечения самой мансарды с началом ломанной линии кровли. Линии их пересечения должны начинаться с высоты не менее 1,5 метров.

Только при соблюдении таких проектных условий можно создать помещение, комфортное для постоянного проживания.

Что касаемо высоты мансардного этажа, санитарно-гигиенические нормативы в жилищном строительстве устанавливают минимальную высоту потолка в помещениях, пригодную для постоянного проживания — не менее 2,5 метров. При проектировании мансарды следует учитывать данный норматив и отвести под помещения с такой высотой не менее 50% пространства.

Также, при разработке проекта дома, следует учитывать соотношение высоты стен и поверхности кровельного покрытия. Для этого следует правильно:

• составить строительные чертежи, отражающие все этапы строительства;
• вывести оптимальное соотношение вертикальной части мансарды с поверхностью кровли;
• выбрать подходящие кровельные материалы;
• подобрать нужные теплоизоляционные материалы.

При соблюдении всех требований и технологических стандартов площадь мансардного помещения будет такой же, как и площадь обычного второго этажа.
