Как правильно выбрать окно для проема в котельной по размерам и техническим характеристикам

Вентиляция

Особые требования предъявляются при оборудовании котельной к системе вентиляции. Должны быть учтены следующие требования:

• В помещении устанавливается вентиляционный канал диаметром 110 мм.
• Доступ воздуху должен быть обеспечен через отверстия в двери или полу, приточные отверстия делаются в количестве не менее 8 квадратных сантиметров на 1 кВт мощности газового оборудования.
• Вентиляцию обязательно утепляют, делают уклон трубы в сторону улицы.
• Чтобы сделать дымоход, в стене пробивается канал. Его обязательно необходимо утеплить.
• Нельзя, чтобы продукты сгорания попадали в жилые комнаты.
• Дымоход от котла отопления должен находиться выше, чем конек крыши.
• Отопительный котел можно установить на пол или повесить на стену, но главное, чтобы он находился на расстоянии от любых электрических приборов

Нужно ли придерживаться правил?

Прокладка газопровода в котельную и подключение газа к агрегату возможно только после заключения договора с газовой службой. Для этого проект размещения  системы отопления должен быть согласован с поднадзорными службами (пожарной инспекцией, санитарно-эпидемиологической станцией, градостроительным управлением).

При игнорировании требований СНиПа оформление разрешительных документов станет невозможным. Если строительство не прошло согласования в соответствующих инстанциях, ее эксплуатация будет запрещена. В результате придется переоборудовать бойлерную в соответствии с правилами, что повлечет за собой дополнительные расходы.

К тому же несоблюдение норм безопасности может стать причиной аварии, повлекшей за собой разрушения здания и, возможно, гибель близких.

Прежде чем начинать строительство котельной следует внимательно изучить все законодательные акты. Поднадзорные органы больше всего  внимания уделяют площади бойлерной, размерам окна, наличию вентиляции и вытяжки. Поэтому при разработке проектной документации лучше посоветоваться со специалистами, которые знакомы с актуальными нормами СНиП.

Читайте далее:

ГОСТ окна ПВХ

СП окна ПВХ

Окна с четвертями

Нормативные документы

Автономная система обогрева и горячего водоснабжения частного дома предполагает использование различного рода отопительных котлов. Громоздкие агрегаты и блоки управления с приборами контроля, как правило, размещаются в отдельном помещении. Эта комната должна быть спроектирована с учетом ряда предписаний из действующих нормативных документов. В частности, относительно требований к остеклению окон в котельной рассматриваются три базовых регламента.

Проект котельной с газовым отопительным котломИсточник waysi.ru

СП 42-101-2003

В соответствии с документом в помещении, где установлено газовое оборудование радиационного либо конвективного действия, должно быть установлено окно с форточкой или фрамугой. В качестве альтернативы допускается организация приточно-вытяжной вентиляции, но она не сбрасывает избыточное давление в случае взрыва газового оборудования. Размеры вентканала определяются техническими расчетами.

Здесь же прописаны условия, которым должны соответствовать стеклопакеты как часть легкосбрасываемых ограждающих конструкций:

• площадь свыше 0,8 кв.м при толщине стекла 3 мм;
• 1 кв.м – 4 мм;
• 1,5 кв.м – 5 мм.

Площадь окна в газовой котельной без учета оконного профиля определяется по объему помещения. Соотношение показателей выглядит так: 0,03 кв.м на каждый кубометр. Также при эксплуатации оборудования с газовым топливом необходимо исключать материалы для сборки конструкций, которые могут стать причиной появления искр.

Стандарты газовой котельной в частном домеИсточник mykitchendesign.ru

ГОСТ Р 56288-2014

В этом документе прописаны технические требования к легкосбрасываемым оконным конструкциям со стеклопакетами (ЛСОКС). На случай взрыва внутри котельной должны быть предусмотрены поворотные и смещаемые створки, которые открываются в сторону улицы. Крепление секций может быть с вертикальным либо горизонтальным шарниром.

Кроме основной маркировки с идентификатором ЛСОКС должно быть дополнительное обозначение:

• ПР – промышленное предприятие;
• Ж – жилое здание;
• П – с поворотной створкой (степень открывания равна или превышает 90 градусов);
• С – смещаемая конструкция.

Технические характеристики окон в котельной частного дома выглядят следующим образом:

• нормативная температура эксплуатации остекления находится в пределах от -30 до + 45 градусов по Цельсию;
• класс звукоизоляции – Д (снижение шума минимум на 26 дБ);
• класс воздухопроницаемости – В (не более 17 куб.м/кв.м*час);
• коэффициент пропускания света – 0,35-0,60;
• гарантированный срок службы – для запорной и уплотнительной фурнитуры не менее 10 лет, для стеклопакетов свыше 20 лет, для ПВХ профиля более 40 лет;
• теплопроводность и сопротивление ветровой нагрузке нормируется иными документами, ссылки на которые указаны в таблице 1 в п. 5.1.3.

Таблица по звукоизоляции стеклопакетовИсточник stroyinf.ru

На основании ГОСТа допускается использование запорной арматуры. Но она должна быть разрушаемой под воздействием избыточного давления. Показатель приравнивается к 0,7 кПа. При этом для открытия проема не должна требоваться дополнительная энергия.

СП 89.13330.2016

В этом документ прописаны нормы и правила, которые необходимо соблюдать при проектировании, строительстве и ремонте котельной. При этом оборудование здесь может работать на любом виде топлива. Давление пара в водогрейных котлах может достигать 3,9 МПа, вода нагреваться до +200 градусов по Цельсию.

В СП имеются простые рекомендации как рассчитать окно в газовой котельной. Определять размеры оконного проема нужно с учетом нормированного естественного освещения для конкретного помещения. Это примерно 14-17% от квадратуры пола. При этом размеры не должны быть меньше, чем прописано в СП 42-101-2003.

Дополнительно здесь сделан акцент на том, что для остекления недопустимо использование армированное стекло, триплекс, сталинит, монолитный поликарбонат, стеклоблоки (за исключением легкосбрасываемых стеклопакетов).

Легкосбрасываемая конструкция со стеклопакетомИсточник master-okna.com

Причина заключается в их повышенной устойчивости к механической нагрузке и давлению, из-за чего проем останется закрытым и пострадают остальные конструкции. Снаружи должны быть предусмотрены защитные ограждения от разлетающихся осколков независимо от размера окна для газовой котельной в частном доме.

Общие требования к топочным зданиям

Для проведения системы отопления в частных домах возможно использование нагревательных агрегатов разного типа: газовых, электрических, твердотопливных. Поэтому при выборе здания учитывается тип котла. Но существуют требования, общие для всех видов нагревательных приборов.

Котел может находиться внутри дома:

• на чердачном или мансардном этаже;
• в подвальном помещении;
• на кухне.

Котел на кухне

Котельную можно расположить в обособленно стоящем здании, пристройке либо автономном модуле (контейнере).

Топочное отделение возводится с учетом правил, обеспечивающих пожарную безопасность:

1. Стены сооружают из огнестойкого материала: бетона, кирпича, шлакоблока. Допускается обшивка стен кафельной плиткой.
2. При установке напольного прибора полы бетонируют либо изолируют металлическим листом.
3. При монтаже настенного устройства участок стены облицовывают керамической плиткой либо обшивают листом металла.
4. Запрещается хранение взрывоопасных и легковоспламеняющихся веществ.
5. Обеспечивается свободный проход к оборудованию для осуществления контроля техобслуживания приборов.
6. Дверь должна распахиваться наружу. В пристройке устанавливают две двери, чтобы из одной можно было попасть внутрь сооружения, а из второй – выйти наружу.
7. Обязательно наличие естественного освещения и системы вентиляции.

Строительство бойлерного отделения желательно начинать с подготовки проекта.

В нем учитывают все требования, отвечающие следующим подзаконным актам:

• СНиПу (строительным нормам и правилам), действующим в отношении топочного оборудования;
• своду правил (СП), регламентирующему проектирование индивидуальных систем отопления.

Материал остекления

При оборудовании окна для газифицированной бойлерной специальные требования предъявляются и к материалу рам. Они должны быть устойчивы к высоким температурам и изготавливаться из экологически безопасных материалов.

Для сооружения оконной конструкции используют алюминий или металлопластик. Алюминиевый профиль защищает отапливаемое отделение от неблагоприятных климатических явлений. Он обеспечивает надежную герметизацию, препятствующую образованию сквозняка, не дает потухнуть огню в котле даже при ссыльных порывах ветра на улице.

Металлопластиковые рамы не менее надежны и способствуют сохранению тепла в топочной.

В качестве материала для остекления используется простое листовое стекло. Дозволяется также устанавливать стеклопакеты, отвечающие требованиям ГОСТа и выполняющие роль легкосбрасываемых конструкций.

Размер и характеристики окон в котельных

К окну, предусмотренному в том помещении, где располагается котел, СНиП предъявляются определенные требования.

Размер: почему окно в котельной должно быть достаточно большим

Окно в котельной частного дома не должно быть слишком маленьким. При его недостаточной площади полностью при взрыве взрывная волна уйти в проем не сможет. В результате дом все же может быть разрушен. СНиП предусматривают минимальные площади окон, в зависимости от размеров котельной.

Нужна ли форточка

Согласно нормативам, окно в котельной должно быть оборудовано форточкой. Однако по правилам, котельными считаются только те помещения, в которых установлены отопительные агрегаты мощностью от 360 кВт.

В частных домах обычно используется намного менее мощное нагревательное оборудование. Поэтому, по факту, помещения с котлами в жилых загородных зданиях являются не котельными, а теплогенераторными. Наличие же форточки или фрамуги в окне теплогенераторной необязательно.

Интересно! Как выбрать современный котел для автономного отопления

Инспектора газовой и пожарной службы при отсутствии форточки разрешение на установку котла в помещении дадут. Но никто не запрещает владельцу дома по собственной инициативе установить в котельной окно именно с форточкой. Ведь это позволит оперативно проветривать помещение в случае утечки газа.

Площадь остекления в котельной с газовым котлом

Согласно нормативам, прописанным в СНиПе, площадь окна в газовой котельной размером 0,5 м2 установлена лишь для бойлерных, объем которых не превышает 15 м3.

Если размеры отапливаемого отделения больше, то и площадь остекления увеличивается. В СП установлены нормы остекления, согласно которым к каждому 1 куб.м. объема добавляется 0,03 кв.м. стекла.

Кроме того, в СП имеются рекомендации по расчету минимальной площади остекления в соответствии с толщиной стекла:

• 0,3 см. — 0,8 кв.м.;
• 0,4 см – 1 кв.м.;
• 0,5 см – 1,5 кв.м.

При проектировании оконного блока следует учитывать обе рекомендации.

Еще одна из норм, прописанная в СП, касается обеспечения притока воздуха. Для этого проделывают отверстие размером 15 на 20 см либо оставляют просвет между дверным полотном и полом высотой 2 см.

Для уменьшения теплопотерь уличные откосы и перемычку над окном утепляют теплоизоляционным материалом.

Окно, как часть системы вентиляции

Окно необходимо в котельной не только для выполнения функции взрывного клапана, но и для экстренного вентилирования помещения при образовании излишнего количества пара или дыма. Однако, не следует думать, что можно самостоятельно оборудовать систему проветривания в котельной, установив должное количество окон.

К устройству вентиляции в котельной предъявляется ряд требований:

1. Диаметр вентиляционного канала не должен быть менее 110 мм.
2. Горизонтальная вентиляционная труба должна крепиться с уклоном в сторону улицы.
3. Отверстие в полотне двери котельной способно заменить зазор между дверью и полом, о котором упоминалось в начале статьи. Однако, оптимальным вариантом станет одновременное использование обоих методов вентиляции.
4. Приточные отверстия должны быть не менее 8 кв. см/1 кВт мощности отопительного оборудования.

Перечисленные требования к обустройству котельной — это лишь малая доля информации, вытянутая из множества нормативных документов. Чтобы обеспечить должный уровень безопасности себе и своей семье, воспользуйтесь услугами компании «СЕВЕРГАЗ». У нас есть лицензия на проведение строительных и монтажных работ. Мы не первый год работаем с газовым оборудованием и знаем, как установить технику с наименьшими денежными затратами. В телефонном режиме мы готовы предоставить абсолютно бесплатную консультацию по любому вопросу. Звоните прямо сейчас, мы ждём Вашего обращения!

Россия, г. Санкт-Петербург Бухарестская, 1, офис 501

Источник http://obustroeno.com/stroitelstvo/elementy-konstrukcii/okna/80065-okno-v-kotelnoj http://oknaforlife.ru/okna/okno-v-kotelnoj-trebovaniya

Материал остекления

Пластиковое окно в котельной

При оборудовании помещения под газовый котел важно обращать внимание на материал, из которого оно сделано. Конструкции могут быть изготовлены из алюминия или металлопластика. Материалы считаются практичными и устойчивыми к высоким температурным воздействиям

Материалы считаются практичными и устойчивыми к высоким температурным воздействиям

Материалы считаются практичными и устойчивыми к высоким температурным воздействиям

Материалы считаются практичными и устойчивыми к высоким температурным воздействиям.

Алюминий

Профиль из алюминия позволит защитить конструкцию от любых погодных условий. Он обеспечит хорошую герметизацию. Даже при сильном порыве ветра огонь в котле не погаснет. Это исключает возникновение пожароопасной ситуации.

Пластик

Требованиями безопасности не запрещается установка металлопластиковых конструкций в помещении котельной. Стеклопакет может быть однокамерным и двухкамерным. Это поможет сохранить тепло.

Окно в газовой котельной. Требования СНиП к котельным

Предисловие. Рассмотрим в данной статье требования к котельной в частном доме, СНиП 2015 на размер окна в газовой котельной, вентиляцию и дымоход в данном помещении.

Все представленные в материале требования обязательны при обустройстве котельных в домашних условиях для безопасной работы газового отопительного оборудования.

В статье указаны все нормы к котельной для газового котла в частном доме.

Согласно действующему СНиП 2015 года, а также инструкции Минстроя России по размещению оборудования для отопления и горячего водоснабжения, при размещении газовых и твердотопливных мощностью до 150 кВт в отдельном помещении жилого здания, данное помещение должно отвечать ряду норм и требований. В том числе, диаметр приточной вентиляции, размер окна в котельной, материал отделки стен, высота дымохода и т.д.

1. Требования к помещению котельной в коттедже

• газовое оборудование недопустимо устанавливать в жилых комнатах;• высота потолков в помещении должна быть не менее 2,2 метра;• не допускается отделка стен, потолков и полов горючими материалами;• между полотном двери и полом должен быть зазор для поступления воздуха;

• размеры окна определяются, как 0,3 кв.м окна на каждые 10 куб.м помещения.

2. Вентиляция в котельной с газовым котлом СНиП

• помещение должно иметь вентиляционный канал диаметром не менее 110 мм;• подача воздуха производится через отверстие в двери или зазор между полом;• размеры приточных отверстий должны быть не менее 8 кв.см на 1 кВт мощности котла;

• вентиляцию следует утеплить и сделать уклон горизонтальной трубы в сторону улицы.

• для дымохода в стене пробиваются канал, который необходимо утеплить;• не допускается подача продуктов сгорания в жилые помещения;

• дымоход газового или твердотопливного котла должен быть выше конька крыши;

• котел устанавливается на полу или на стене, вдали от электроприборов;

• обеспечивается свободный подход к котлу для обслуживания со всех сторон.

Требования к размеру окна в газовой котельной

Фото. Дымоход и окно газовой котельной

Высота от пола до потолка должна быть не менее 220 см в котельной.

Настенные котлы необходимо устанавливать не менее 1 метра над уровнем пола и при этом дымоход должен выходить на улицу на высоте не менее 2 метров от уровня земли на участке.

Утепленная котельная должна быть оборудована дверью и окном. Если в топочной дополнительно устанавливается газовая колонка для водопровода, то объем котельной по нормам СНиП не увеличивается.

В котельной необходимо установить одно или несколько металлопластиковых окон с общей площадью остекления не менее 0,5 кв. метра для проветривания топочной в случае возможной утечки газа.

В котельной деревянного дома должен быть приток воздуха через отверстие с улицы не менее 150 х 200 мм или зазор под дверью не менее 20 мм. Следует утеплить перемычку окна, чтобы снизить теплопотери помещения.

Требования к газовой котельной в частном доме

Фото. Размещение настенного газового котла

Установить отопительный котел в деревянном доме можно на кухне и в специальных помещениях – топочных. В санузлах котлы устанавливать запрещено.

Если для отопительного оборудования предусмотрено отдельное помещение, то необходимо ознакомиться с требованиями СНиП 2016 к котельным – помещениям, где размещается газовый или твердотопливный котел, а также вспомогательное оборудование для отопительной системы коттеджа.

Высота потолков в котельной не менее 220 см, объем помещения составлять должен не менее 15 кубических метров или 6 квадратных метров.

Обязательно в котельной должно быть окно площадью остекления не менее 0,5 квадратных метра, а также отверстие под дверью для подачи свежего воздух.

В помещении запрещено устанавливать электроприборы, так как необходимо пространство для свободного доступа к оборудованию.

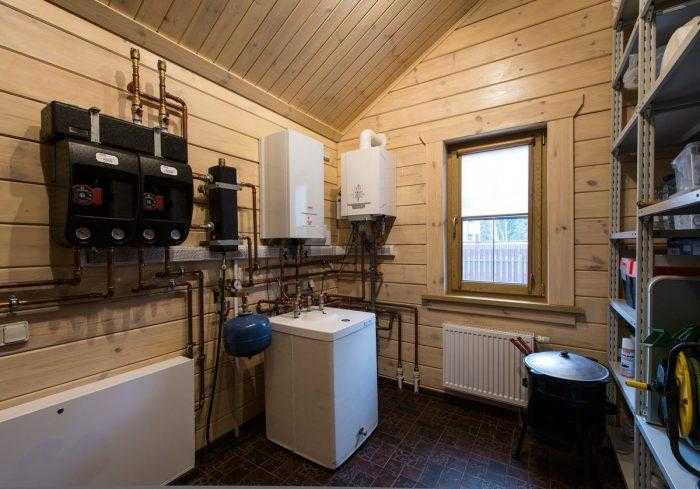

Фото. Расположение оборудования в топочной

По площади котельная в частном доме должна быть не менее 6 квадратных метров.

Газовое оборудование на природном газе устанавливать допускается на любом этаже, в том числе в подвальном или мансардном этаже жилого деревянного и кирпичного дома.

На практике все перечисленные требования не всегда соблюдаются.

Технадзор и пожарные инспекторы достаточно жестко смотрят только на площадь котельной, размер окна, наличие дверей и вытяжки, а также на площадь приточной вентиляции и вытяжки.

Все эти параметры следует заранее согласовать с проектной документацией. Компании, предоставляющие услуги проектирования газоснабжения выполняют проект котельных согласно всем действующим СНиП.

(22 votes, average: 3,59 5) Загрузка…

Материал остекления

При оборудовании помещения под газовый котел важно обращать внимание на материал, из которого оно сделано. Конструкции могут быть изготовлены из алюминия или металлопластика. Материалы считаются практичными и устойчивыми к высоким температурным воздействиям

Материалы считаются практичными и устойчивыми к высоким температурным воздействиям

Материалы считаются практичными и устойчивыми к высоким температурным воздействиям.

Алюминий

Профиль из алюминия позволит защитить конструкцию от любых погодных условий. Он обеспечит хорошую герметизацию. Даже при сильном порыве ветра огонь в котле не погаснет. Это исключает возникновение пожароопасной ситуации.

Пластик

Требованиями безопасности не запрещается установка металлопластиковых конструкций в помещении котельной. Стеклопакет может быть однокамерным и двухкамерным. Это поможет сохранить тепло.

Фото нестандартных окон в котельной

Конфигурация окон в котельной может быть любой. То же самое касается и их расположения. Находиться окна в газовой теплогенераторной могут в стене, потолке или в приямке, если котел установлен в подвале. Главное, чтобы окно выходило именно на улицу. Нельзя, чтобы за оконной конструкцией находилось еще какое-то помещение — пристройка, веранда коридор и пр. Иначе конструкции здания все равно испытают давление при взрыве и могут быть разрушены.

Обустраивать окно в котельной загородного дома по нормативам положено обязательно. Такое остекление должно иметь площадь, соответствующую размерам теплогенераторной. Конфигурацию окно при этом может иметь любую. Но оно обязательно должно быть одностекольным или легкосбрасывающимся.

Читайте далее:

Окно для газовой котельной — общие требования

Основные требования к газовой котельной в частном доме

Вентиляция котельной в частном доме своими руками — требования и нормы

Как провести ремонт котельной в частном доме

Что нужно знать для установки газовой котельной в своем доме?

Легкосбрасываемые ограждающие конструкции

Хороший вариант остекления котельной – легкосбрасываемые конструкции (ЛСК). При взрыве они быстро разрушаются, образуя отверстие для сброса избыточного давления.

Такие конструкции позволили снизить количество разрушений в результате взрыва газового оборудования. Площадь такого окна в котельной частного дома не будет отличаться от обычного.

Легкосбрасываемая конструкция внешне и по теплоизоляционным свойствам не отличается от обычного окна

Использование армированного стекла не даёт такого результата и часто становится причиной для передачи кинетической энергии от взрыва на помещения в частном доме.

Установив обычное пластиковое окно в котельной частного дома, нельзя быть уверенным в безопасности эксплуатации, потому использование ПВХ-конструкций запрещено.

В качестве ЛСК принято использовать поликарбонат, триплекс или сталинит. Требования 2020 года привели к использованию новых материалов, а листовое стекло постепенно уходит в прошлое.

Можно поставить стеклопакеты, но это потребует установки лекгосбрасываемой конструкции окна.

Какие варианты предусматривает ГОСТ

В нормативных документах прописаны два варианта замены стекла на специальные окна с особой конструкцией.

1. Первый предусматривает установку особого стеклопакета с поворотным элементом. Особенность такой конструкции – лёгкость отворота рамы даже при минимальном избыточном давлении. Окно должно раскрыться полностью наружу при взрыве и снизить давление в котельной.
2. Второй вариант включает в себя установку рамы со смещаемым элементом. При взрыве окно должно полностью откинуться наружу, предоставив выход избыточному давлению. Створки могут открываться горизонтально или вертикально.В такие конструкции устанавливают защитные механизмы, которые легко разрушаются при возникновении повышенного давления.

Все ЛСК проходят государственную сертификацию и получают маркировку.

Так, ЛСКОС может дополнятся буквой Ж, свидетельствующей о разрешении применения в жилых помещениях. П или С будут обозначать конструктивные особенности створки и механизма открытия окна.

Сертифицированная продукция должна быть с маркировкой ГОСТа, используемого при производстве изделия.

Размер окна и другие требования к помещению котельной

Наличие окна обязательно. Количество и размер форточек должен быть пропорционален площади комнаты — на каждые десять кубических метров помещения должно быть 0,3 кв. м. остекления.

К примеру, требование к площади окна выдвигается именно к застеклённой части форточки, а не ко всему окну, включая деревянный или металлопластиковый каркас.

Также запрещается устанавливать газовое оборудование в жилых комнатах, а также в помещениях с высотой потолка менее 2,2 метров. Площадь комнаты может быть произвольной, но не менее 15 м. Куб. Стены, потолки, и полы в котельной нельзя отделывать легковоспламеняющимися материалами.

Двери в комнате с котлом должны быть слегка приподняты над полом так, чтобы между полотном двери и порогом образовывался видимый зазор (не меньше двадцати миллиметров). Это правило необходимо соблюдать для обеспечения должного уровня циркуляции воздуха в котельной.

Известные производители систем остекления

• Rehau GENEO — это учет основных функциональных данных. Материал — алюминий. Может изготавливаться в однокамерном варианте. Прекрасен в качестве панорамного окна.
• Novotex Termo — станет украшением здания фасадов, идеален при любых случаях. Производится только в России. Прекрасно подойдет для строительства склада, ангара, цеха.
• КБЕ — это один из актуальных вариантов, для установки оконной конструкции в комнате, где имеется газовая система.
• SALAMANDER — это оконная конструкция, состоящая из двухкамерных стеклопакетов. Зачастую применяется для монтажа в коммерческих помещениях, отличается практичностью.
